Producttype	Documentvernietiger
Merk	Intimus
Model	Pro 802 CC
Snijtype	Kruissnede
Veiligheidsniveau	P-4 / P-5
Snijcapaciteit	Tot 20 vellen (70 g/m²)
Invoerbreedte	220 mm
Bakvolume	30 liter
Afmetingen (L × D × H)	400 × 300 × 600 mm
Gewicht	18 kg
Voeding	230 V, 50/60 Hz
Motorvermogen	300 W
Belangrijkste functies	Automatisch starten/stoppen, achteruitloop, overbelastingsbeveiliging
Onderhoud en reiniging	Regelmatig smeren van de messen, legen van de bak, externe reiniging met een zachte doek
Veiligheid	Automatische stop bij papierstoring of volle bak, kinderveiligheid (vergrendelknop)
Reserveonderdelen en repareerbaarheid	Vervangingsmessen, lagers, onderhoudsset; reparatie door erkende service
Algemene informatie	Aanbevolen gebruik voor kantoor tot 5 gebruikers, recyclebaar

Veelgestelde vragen - Pro 802 CC Intimus

Hoe papierstoringen voorkomen?

Niet de aangegeven maximale capaciteit overschrijden (20 vellen). Vellen recht invoeren en paperclips of nietjes verwijderen. Gebruik indien nodig de achteruitloop.

Wat te doen bij een papierstoring?

Schakel de stroomtoevoer uit. Gebruik de achteruitloopfunctie om het papier vrij te maken. Als dat niet volstaat, verwijder het papier voorzichtig met een tang of een niet-scherp voorwerp.

Hoe de messen van de vernietiger oliën?

Gebruik speciale olie voor vernietigers. Breng een paar druppels aan op een vel papier en voer dit in voorwaartse modus. Herhaal dit maandelijks of na 30 minuten continu gebruik.

Wat is het veiligheidsniveau van de Pro 802 CC?

Het model Pro 802 CC biedt een veiligheidsniveau P-4 tot P-5, overeenkomend met een fijne kruissnede geschikt voor vertrouwelijke bedrijfsdocumenten.

Kunnen creditcards worden vernietigd?

Ja, het is mogelijk om creditcards te vernietigen, maar niet meer dan één tegelijk. Vermijd kaarten met een metalen chip om de messen te sparen.

Stopt de vernietiger automatisch?

Ja, de Pro 802 CC is uitgerust met een automatische stop bij overbelasting of een volle bak. Hij start opnieuw na afkoeling of legen.

Hoe de vernietiger reinigen?

Haal de stekker uit het stopcontact. Reinig de buitenkant met een licht vochtige doek. Leeg regelmatig de bak. Gebruik geen oplosmiddelen.

Wat is de levensduur van de messen?

Bij regelmatig onderhoud (smeren, geen overbelasting) kunnen de messen meerdere jaren meegaan. Vervanging is mogelijk via een erkende service.

Is de vernietiger luidruchtig?

Het geluidsniveau is ongeveer 55 dB, waardoor hij geschikt is voor een kantooromgeving zonder overmatige hinder.

Waar vind ik de gebruiksaanwijzing?

De volledige handleiding is gratis te downloaden op onze site notice-facile.com in PDF-formaat. U kunt ook een vertaling aanvragen.

GEBRUIKSAANWIJZING Pro 802 CC Intimus

Voor de inbedrijfstelling de gebruiksaanwijzing doorlezen!

<< Het apparaat mag niet door verscheidene personen tegelijkertijd worden bediend!

Het ontwerp van de veiligheidselementen berust op een veilige bediening in eenmansbedrijf.

<< Tijdens het versnipperen mogen geen andere werzaamheden (b.v. reinigen) aan het toestel worden uitgevoerd!

<< Dit toestel is geen speelgoed en mag dus niet door kinderen worden gebruikt!

De veiligheidstechnische voorzieningen (afmetingen, toevoeropeningen, veiligheidsschakelaars enz.) van dit toestel garanderen op geen enkele manier een gevaarloos gebruik door kinderen.

<< Gevaar voor verwondingen! Losse onderdelen van kleding, dassen, sie-raden, lang haar of andere losse voorwerpen uit de buurt van de toevoergleuf houden!

<< Gevaar voor verwondingen! Geen vingers in de toevoeropening steken!

<< Bij gevaar de machine met de hoofd-schakelaar of noodschakelaar uitschakelen of de stekker uit het stopcontact trekken!

<< Voordat de machine wordt geopend de stekker uit het stopcontact trekken!

Reparaties mogen alleen door een vakman worden uitgevoerd!

INBEDRIJFSTELLING

TOEPASSINGSGEBIED:

De datashredder INTIMUS 802CC/852CC is een machine voor het versnipperen van grote hoeveelheden bedrukt en beschreven papier.

De shredder (model 852CC) verkleint kartonnages en proppen papier net zo moeiteloos als glad papier.

De machine mag alleen voor het versnip peren van papier of kartonnages worden gebruikt!

Het versnipperen van andere opslag-media kan lichamelijk letsel (bijv. door het versplinteren van vaste materialen enz.) en beschadiging van het apparaat (bijv. vernieling van het snijwerk enz.) tot gevolg hebben.

OPSTELLING:

Opmerking: Controleer voor het opstellen dat er op de desbetreffende werkplek een draaistroom aansluiting aanwezig is (gegevens omtrent een noodzakelijke voorzekering voor het stopcontact zie "TECHNISCHE GEGEVENS").

Fig. 1

Ga als volgt te werk:

- Apparaat uitpakken en neerzetten.

• Trechterelement (9) monteren (zie de beschrijving hierna).
• Opvangzak aan het schuifkader hangen (zie de
  beschrijving bij "LEDIGEN VAN DE OPVANG-ZAK").
• Apparaat met de netstekker aan het spanningsnet aansluiten.

De roosters in de behuizing dienen voor de koeling en mogen niet afgedekt of versperd worden!

De aansluiting van het apparaat op het lichtnet moet vrij toegankelijk zijn! De machine mag alleen in gesloten en niet te koude of te warme (10 - 25 °C) ruimten worden gebruikt!

MONTAGE VAN HET TRECHTERELEMENT: (Fig. 3) (Model 852CC)

Haal het trechterelement (9) uit de onderkast, plaats hem als aangegeven op de vultrechter (10) en bevestig hem met de meegeleverde vier bouten aan de invultrechter.

Fig. 2

Om redenen van de toegangsveiligheid mag de machine alleen worden gebruikt, wanneer het trechterelement (9) op de invultrechter (10) is gemon- teerd.

OPMERKINGEN VOOR HET

AANSLUITEN OP HET ELEKTRICITEITSNET:

a) De lusweerstand van de stroomtoevoerkabels op de plaats van aansluiting mag hooguit 0,5 ohm bedragen.
b) De draaddoors nede van de stroom toevoerkabels op de plaats van aansluiting moet zo gedimensioneerd zijn da t de spanning bij geblokkeerde machine niet meer dan 15% daalt (blokkeerstroom van de machine = 6 x nominale stro om).

CONTROLE VAN DE DRAAIRICHTING:

1. Hoofdschakelaar (1) inschakelen (stand "1").

2. Vooruittoets (2) (Fig. 2) indrukken. Het snijwerk loopt.

3. De draairichting van het snijwerk (snijwalzen ten opzichte van elkaar) controleren en eventueel door het verwisselen van de fasen in de netstekker corrigeren.

Het verwisselen van de fasen in de netstekker mag alleen door een vakman worden gedaan!

Nadat alles op een vakkundige manier opgesteld en aangesloten is, kan de machine in bedrijf worden gesteld.

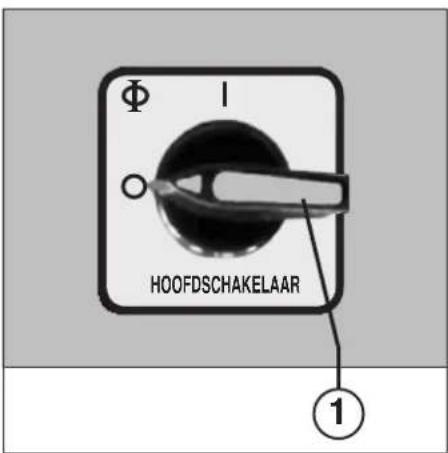

1 = Hoofdschakelaar (noodstop) (Fig. 1) Met deze schakelaar wordt de machine in- resp. uitgeschakeld (stand "1" resp. "0").

2 = Vooruittoets (Fig. 2)

Na het indrukken van deze toets loopt de machine aan en kan worden gevuld. Tip: Toets gedurende ca. 1 sec. ingedrukt houden.

3 = Stoptoets "S" (Fig. 2)

Na het indrukken van deze toets wordt de machine uitgeschakeld en blijft dan stilstaan.

4 = Achteruittoets (Fig. 2)

Na een druk op deze schakelaar loopt het snijwerk achteruit. Tip: Toets gedurende ca. 1 sec. ingedrukt houden.

5 = Controlelampje (Fig. 2)

a) "Gereed voor het gebruik"

Gaat aan als de hoofdschakelaar (1) ingeschakeld is.

b) "Overbelasting van de motor"

Knippert wanneer de motor overbelast is. Zo lang de motor afkoelt, kunt u het apparaat niet starten. Bovendien brandt het lampje van het controlepaneel (7) (Fig. 2).

6 = Controlelampje

"papierdoorvoerstoring" (Fig. 2)

Gaat aan als het snijwerk teveel papier te verwerken krijgt (zie beschrijving onder "AUTOMATISCHE SCHAKELING BIJ OVERBELASTING").

7 = Controlelampje (Fig. 2)

a) "Deur open"/"trechter teruggeklapt"

Gaat als de deur open staat of de trechter teruggeklapt is. De machine wordt hierbij automatisch uitgeschakeld en kan zolang de deur open staat resp. de trechter teruggeklapt is niet weer worden gestart.

Tip: Om na een onderbreking de machine weer op "bedrijfsklaar" te kunnen zetten, moet u eerst op allebei de eindschakelaars van de overeenkomende uitschakelinrichting drukken. Hiervoor moet u eerst de deur minstens 10 cm openen, of de trechter minstens 10 cm omhoog klappen.

b) "Opvangzak vol"

Gaat aan als de opvangzak vol is en geleegd moet worden. Tegelijkertijd wordt de machine automatisch uitgeschakeld.

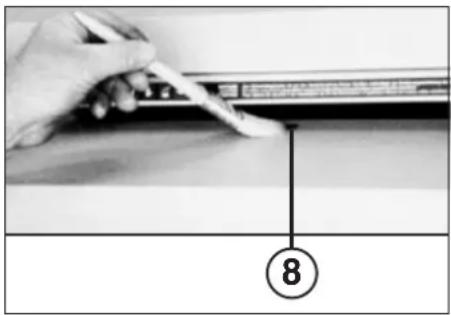

8 = Lichtsluis (vooruitdraaien) (Fig. 4)

Start het versnipperen zodra er een blad papier in de toevoergleuf wordt gestoken.

GEBRUIK VAN DE MACHINE:

Schakel het apparaat met de hoofdschakelaar (1) (Fig. 1) in. Als teken van bedrijfsvaardigheid gaat het controlelampje "gereed voor het gebruik" (5) en ook het lampje in de rode stoptoets "S" aan (Fig. 2).

De papierhouder mag niet als treeplank of zitgelegenheid worden gebruikt. Kans op omkiepen!

TOEVOEREN VAN PROPPEN PAPIER

(Model 852CC):

1. Proppen papier in de trechter doen.

Opmerking: Proppen papier kunnen rechtstreeks uit de prullenbak in de vultrechter van de machine worden gedaan. De voor het snijwerk aangebrachte waaiers zorgen voor een nagenoeg gelijkmatige verdeling van het papier.

Attentie: De prullenbak mag geen vuilnisbak zijn en moet voorzichtig in de machine worden geleegd want er mogen in geen geval flessen, balpennen, puntenslijpers o.i.d. in de trechter terechtkomen.

1. Vooruittoets (2) (Fig. 2) indrukken. Het snijwerk loopt aan en begint met het versnipperen van het papier.

Opmerking: Met het toevoeren van glad papier wachten totdat de proppen versnipperd zijn.

1. Om de machine uit te schakelen de rode stoptoets (3) (Fig. 2) indrukken.

TOEVOER VAN GLAD PAPIER:

- Glad papier door de inlaatopening aan het onderste uiteinde van de trechter (model 852CC) resp. door de inlaatopening in de trechter (model 802CC) aan het snijwerk toevoeren.

- De machine schakelt automatisch op vooruitdraaien en trekt het papier naar binnen.

- Na het versnipperen wordt de machine automatisch weer uitgeschakeld.

Nooit meer dan de aangegeven maximale hoeveelheid papier (zie "TECH-NISCHE GEGEVENS") aan de machine toevoeren!

Mocht er desondanks teveel papier in het snijwerk terechtgekomen zijn, zie onder "AUTOMATISCHE SCHAKELING BIJ OVERBELADING".

AUTOMATISCHE SCHAKELING BIJ OVERBELADING:

Mocht de shredder ooit worden overbeladen, dan "regelt" deze al het overige automatisch als volgt:

1. Het snijwerk wordt geblokkeerd. Het controle-lampje (6) (Fig. 2) gaat aan.
2. Het snijwerk loopt een eindje achteruit. Het te versnipperen materiaal komt vrij.
3. Het snijwerk gaat weer vooruit draaien. Het te versnipperen materiaal wordt opnieuw aan het snijwerk toegevoerd.

Deze bewegingsafloop wordt door de machine zelfstandig zovaak herhaald totdat het te versnipperen materiaal compleet door de machine ver snip perd is.

OPVANGZAK LEGEN (Fig. 4):

Als de opvangzak helemaal vol is, schakelt de machine zichzelf uit. Het controlelampje "opvangzak vol" (7) (Fig. 2) gaat aan. Het legen van de opvangzak gebeurt als volgt:

• Deur openen en het verschuifbare frame met opvangzak uit de machine trekken.
• Elastiek verwijderen, de volle zak wegnemen en de inhoud afvoeren.
• Lege zak van beneden door het frame steken en de rand van de zak ongeveer 10 cm boven het frame naar buiten stulpen.
• De opvangzak met behulp van het elastiek op het frame vastspannen.
• Verschuifbaar frame met opvangzak naar binnen duwen en de deur sluiten.

Opmerking: De machine loopt alleen bij gesloten deur!

Fig. 1

Fig. 2

Mochten er stukjes papier in de machine achtergebleven zijn (bijv. na een papier door voerstoring) is het mogelijk dat het apparaat door de "bezette" lichtsluis niet meer uitschakelt.

De stukjes papier kunnen worden verwijderd resp. de fotocel schoongemaakt door nog een blad papier aan het snijwerk toe te voeren en dan de machine op terugdraaien te schakelen. Vervolgens met een kwastje even de twee "ogen" van de fotocel afvegen.

Fig. 5

ONDERHOUD SNIJWERK:

Na ca. 2 uur continubedrijf gedurende ca. 30 seconden op terugdraaien schakelen en tege lijkertijd een druppel van de bij-geleverde speciale olie op het snijwerk sproeien.

TIP OM ENERGIE TE SPAREN:

U gelieve erop te letten dat de machine, s nachts uitgeschakeld is (hoofdschakelaar (1) (Fig. 1) op "0").

AFDANKEN

AFDANKEN VAN HET TOESTEL:

Indien u na hopelijk lang en tevreden gebruik het toestel wenst weg te gooien, doe dit dan milieuvriendelijk. Delen van het toestel of de verpakking niet wegwerpen met uw gewone huishoudelijk afval.

STORING

MATERIAAL BIJ

OVERBELASTING VERWIJDEREN:

Mocht de machine wegens overbelasting (beveiliging van de motor) zichzelf uitgeschakeld hebben, kan het teveel toegevoerde materiaal als volgt worden verwijderd:

1. Achteruittoets (4) (Fig. 2) even indrukken. Het materiaal komt vrij.
2. Trechter naar achteren kantelen. Het indicatie-lampje "deur open" resp. "trechter te rug geklapt" (7) (Fig. 2) gaat aan.
3. Het teruggevoerde papier met de hand uit de invoersleuf halen.

Opmerking: Dit kunt u zonder meer doen want door het optillen van de trechter zijn alle stroom circuits onderbroken en de machine kan niet worden gestart.

MOTORSTORING:

Het apparaat is met een thermobeveiligde motor uitgerust. Mocht er ooit teveel van de motor worden gevergd, schakelt deze zichzelf uit. Als teken daarvoor gaat het indicatielampje "gereed voor het gebruik" (5) (Fig. 2) knipperen. Bovendien brandt het lampje van het controlepaneel (7) (Fig. 2). Na een afkoeltijd van ca. 10 minuten (al naar gelang de ruimtetemperatuur) kunt u het apparaat opnieuw starten en met het versnipperen door gaan.

CHECKLIST BIJ STORINGEN:

Mocht de installatie niet werken, controleer dan de volgende punten:

• Zit de netstekker in het stopcontact?
• Is de hoofdschakelaar (1) ingeschakeld?

- Is de deur gesloten?

- Is de opvangzak vol?

De zak moet geleegd worden.

- Is de motor overbelast geraakt?

Zie beschrijving onder "motorstoring".

- Is er een fase uitgevallen?

Controleer de drie fasen zekeringen in het stopcontact en vervang doorgebrande zekeringen.

Als er geen van deze punten van toepassing zijn, gelieve u onze servicedienst in te lichten.

TECHNISCHE GEGEVENS

Snijbreedte:

802CC: 1,9x15 mm (Cross-Cut)

852CC: 3,8x40 mm (Cross-Cut)

Snijcapaciteit:

802CC: 35-40 blad (70 g/m) ²

852CC: 70-80 blad (70 g/m ⁴ )

Werkbreedte: 444 mm

Vermogen: 3,9 kW

Voedingsspanning: 400 V/50 Hz

230 V/50 Hz

415 V/50 Hz

220 V/60 Hz

200 V/50 Hz

200 V/60 Hz

Voorzekering:

(zekering gl, toewijzingstype 1)

400V-415V/50Hz: 16 A

220V-230V/50 -60Hz: 25 A

200V/50 -60Hz: 25 A

Breedte: 750 mm

Diepte: 550 mm

Hoogte:

802CC: 1275 mm

852CC: 1600 mm

Geluidsniveau: ca. 75 dB(A)

Gewicht:

802CC: ca. 185 kg

852CC: ca. 201 kg

SPECIALE TOEBEHOREN

Benaming

Plastic zak, 600 x 380 x 1100 x 0,6 mm

Flesje olie, 110 ml

Opmerking: Voor het bestellen van speciale toebehoren of reserveonderdelen kunt u bij uw dealer terecht.

Bestelnr.

80946

88035
