ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PSB 850-2 RE BOSCH

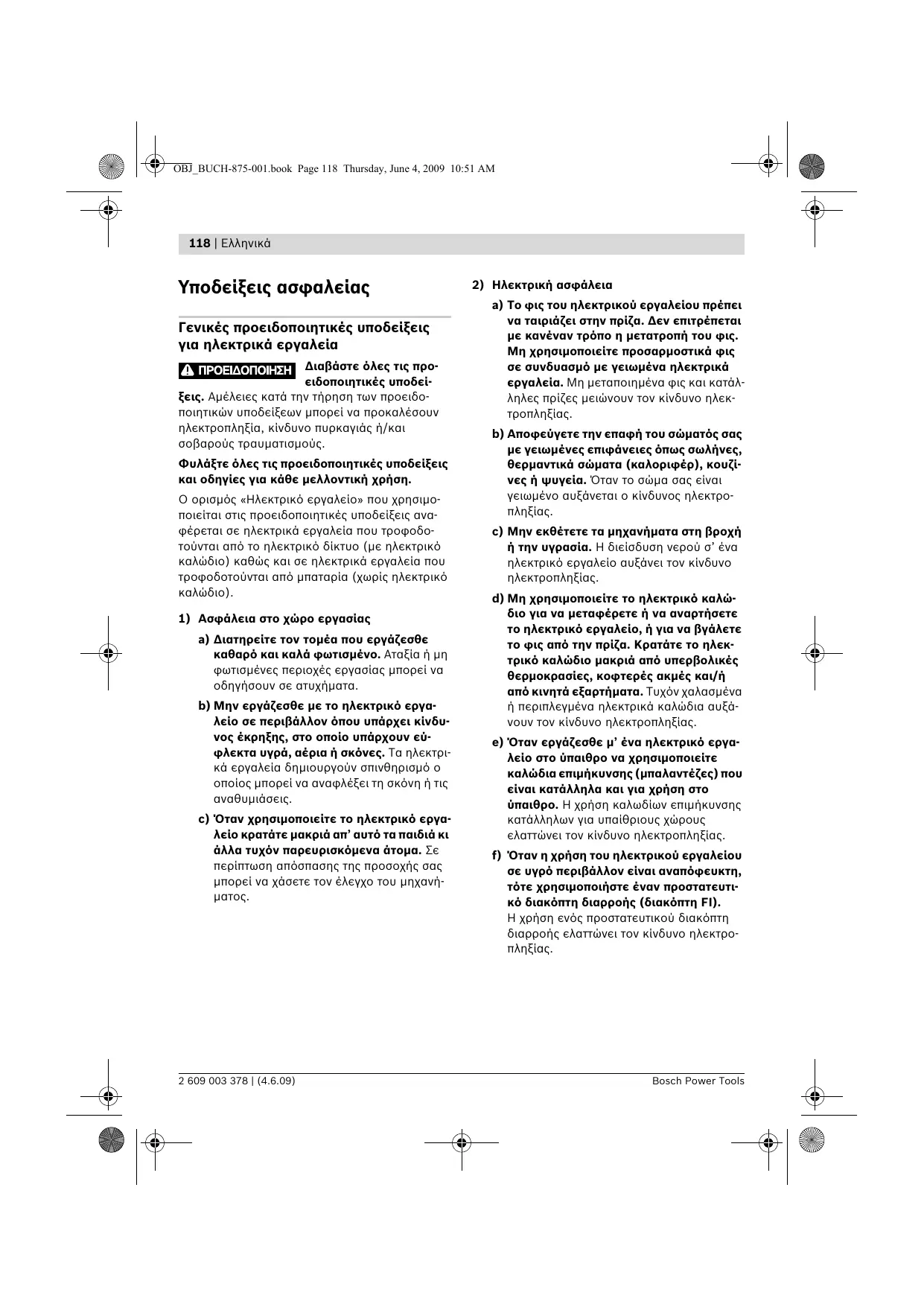

Γενικές προειδοποιητικές υποδείξεις για ηλεκτρικά εργαλεία Διαβάστε όλες τις προειδοποιητικές υποδείξεις. Αμέλειες κατά την τήρηση των προειδοποιητικών υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό

1) Ασφάλεια στο χώρο εργασίας

a) Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά φωτισμένο. Αταξία ή μη φωτισμένες περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα. b) Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. c) Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε μακριά απ’ αυτό τα παιδιά κι άλλα τυχόν παρευρισκόμενα άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του μηχανήματος. 2 609 003 378 | (4.6.09)

2) Ηλεκτρική ασφάλεια

a) Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετατροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Μη μεταποιημένα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. b) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. c) Μην εκθέτετε τα μηχανήματα στη βροχή ή την υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. d) Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό καλώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτερές ακμές και/ή από κινητά εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. e) Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στο ύπαιθρο να χρησιμοποιείτε καλώδια επιμήκυνσης (μπαλαντέζες) που είναι κατάλληλα και για χρήση στο ύπαιθρο. Η χρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. f) Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτη FI). Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Bosch Power Tools OBJ_BUCH-875-001.book Page 119 Thursday, June 4, 2009 10:51 AM Eλληνικά | 119

3) Ασφάλεια προσώπων

a) Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε το μηχάνημα με περίσκεψη. Μη χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή όταν βρίσκεστε υπό την επιρροή ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. b) Φοράτε έναν κατάλληλο για σας προστατευτικό εξοπλισμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε έναν κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυματισμών. c) Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν αυτό είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. d) Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμολογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα ενός μηχανήματος μπορεί να οδηγήσει σε τραυματισμούς. e) Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το μηχάνημα σε περιπτώσεις απροσδόκητων περιστάσεων. Bosch Power Tools f) Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. g) Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξεων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεμένες με το μηχάνημα καθώς και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη

4) Επιμελής χειρισμός και χρήση ηλεκτρικών

a) Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για την εκάστοτε εργασία το ηλεκτρικό εργαλείο που προορίζεται γι’ αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος. b) Μη χρησιμοποιήσετε ποτέ ένα μηχάνημα που έχει χαλασμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί. c) Βγάζετε το φις από την πρίζα και/ή αφαιρέστε την μπαταρία πριν διεξάγετε στο μηχάνημα μια οποιαδήποτε εργασία ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή όταν πρόκειται να διαφυλάξετε/να αποθηκεύσετε το μηχάνημα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. d) Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιείτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του μηχανήματος σε άτομα που δεν είναι εξοικειωμένα μ’ αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα. 2 609 003 378 | (4.6.09) OBJ_BUCH-875-001.book Page 120 Thursday, June 4, 2009 10:51 AM 120 | Eλληνικά e) Να περιποιείστε προσεκτικά το ηλεκτρικό εργαλείο. Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρόπο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξαναχρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. f) Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα. g) Χρησιμοποιείτε ηλεκτρικά εργαλεία, εξαρτήματα, παρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε συνθήκες και την υπό εκτέλεση εργασία. Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

a) Δώστε το ηλεκτρικό σας εργαλείο σας για επισκευή από άριστα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του μηχανήματος. Υποδείξεις εργασίας για δράπανα f Να φοράτε ωτασπίδες όταν τρυπάτε με κρούση. Η επίδραση του θορύβου μπορεί να προκαλέσει απώλεια της ακοής. f Να χρησιμοποιείτε τις πρόσθετες λαβές που συνοδεύουν το μηχάνημα. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς. f Να πιάνετε το μηχάνημα από τις μονωμένες επιφάνειες συγκράτησης όταν πρόκειται να διεξάγετε εργασίες κατά τις οποίες υπάρχει κίνδυνος το τοποθετημένο εργαλείο να συναντήσει τυχόν μη ορατές ηλεκτροφόρες γραμμές ή το δικό του ηλεκτρικό καλώδιο. Η επαφή με μια υπό τάση ευρισκόμενη ηλεκτρική γραμμή μπορεί να θέσει μεταλλικά τμήματα του μηχανήματος επίσης υπό τάση και να οδηγήσει έτσι σε ηλεκτροπληξία. 2 609 003 378 | (4.6.09) f Χρησιμοποιείτε κατάλληλες ανιχνευτικές συσκευές για να εντοπίσετε τυχόν μη ορατές τροφοδοτικές γραμμές ή συμβουλευτείτε τη τοπική επιχείρηση παροχής ενέργειας. Η επαφή με ηλεκτρικές γραμμές μπορεί να οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Τυχόν βλάβη ενός αγωγού αερίου (γκαζιού) μπορεί να προκαλέσει έκρηξη. Το τρύπημα ενός υδροσωλήνα προκαλεί υλικές ζημιές. f Διακόψτε αμέσως τη λειτουργία του ηλεκτρικού εργαλείου όταν μπλοκάρει το εργαλείο. Να υπολογίζετε πάντοτε με υψηλές αντιδραστικές ροπές που μπορεί να προκαλέσουν κλότσημα. Το εργαλείο μπλοκάρει όταν: – το ηλεκτρικό εργαλείο φορτωθεί – υπερβολικά ή – το εργαλείο λοξεύσει μέσα στο υπό – κατεργασία τεμάχιο. f Όταν εργάζεσθε να κρατάτε το ηλεκτρικό εργαλείο καλά και με τα δυο σας χέρια και να φροντίζετε για την ασφαλή θέση του σώματός σας. Το ηλεκτρικό εργαλείο οδηγείται ασφαλέστερα όταν το κρατάτε και με τα δυο σας χέρια. f Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατεργασία τεμάχιο συγκρατιέται ασφαλέστερα με μια διάταξη σύσφιγξης ή με μια μέγγενη παρά με το χέρι σας. f Διατηρείτε πάντα καθαρό το χώρο που εργάζεσθε. Μίγματα από διάφορα υλικά είναι ιδιαιτέρως επικίνδυνα. Σκόνη από ελαφρά μέταλλα μπορεί να αναφλεχθεί ή να εκραγεί. f Πριν αποθέσετε το ηλεκτρικό εργαλείο περιμένετε πρώτα να σταματήσει εντελώς να κινείται. Το τοποθετημένο εργαλείο μπορεί να σφηνώσει και να οδηγήσει στην απώλεια του ελέγχου του μηχανήματος. f Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο όταν το ηλεκτρικό καλώδιό του είναι χαλασμένο. Μην αγγίξετε το χαλασμένο καλώδιο και βγάλτε το φις από την πρίζα όταν το καλώδιο υποστεί βλάβη/χαλάσει κατά τη διάρκεια της εργασίας σας. Τυχόν χαλασμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Bosch Power Tools OBJ_BUCH-875-001.book Page 121 Thursday, June 4, 2009 10:51 AM Eλληνικά | 121 Περιγραφή λειτουργίας Διαβάστε όλες τις προειδοποιητικές υποδείξεις. Αμέλειες κατά την τήρηση των προειδοποιητικών υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και σοβαρούς τραυματισμούς. Χρήση σύμφωνα με τον προορισμό Το μηχάνημα προορίζεται για το τρύπημα με κρούση σε μπετόν και πέτρες καθώς και για το τρύπημα (χωρίς κρούση) σε ξύλο, μέταλλο και σε κεραμικά και πλαστικά υλικά. Μηχανήματα με ηλεκτρονική ρύθμιση και δεξιόστροφη/ αριστερόστροφη κίνηση είναι επίσης κατάλληλα για βίδωμα και για το άνοιγμα σπειρωμάτων. Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφικών. 16 Τροχίσκος Προεπιλογή αριθμού στροφών (PSB 850-2 RE/PSB 850-2 RA) 17 Πλήκτρο απομανδάλωσης για δοχείο 18 Στοιχείο φίλτρου (σύστημα φίλτρου micrο) * 19 Λάστιχο στεγανοποίησης δοχείου σκόνης * 20 Δακτύλιος προστασίας από σκόνη* 21 Πλήκτρο απομανδάλωσης για διάταξη αναρρόφησης * 22 Γάντζος για διάταξη αναρρόφησης με δοχείο 23 Πώμα για δοχείο σκόνης* 24 Φορέας γενικής χρήσης* 25 Μύτη βιδώματος (bit)* 26 Κλειδί τύπου Άλεν ** *Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοίτα το πρόγραμμα εξαρτημάτων. **από το εμπόριο (δεν περιέχεται στη συσκευασία) 1 Οδηγός βάθους 2 Ταχυτσόκ 3 Πλήκτρο για ρύθμιση οδηγού βάθους 4 Μεταγωγέας «Τρύπημα/Τρύπημα με κρούση» 5 Ηλεκτρονική ρύθμιση προεπιλογής αριθμού στροφών (PSB 1000-2 RCE/ PSB 1000-2 RCA) 6 Ένδειξη φοράς περιστροφής Δεξιόστροφη 7 Ένδειξη φοράς περιστροφής Αριστερόστροφη κίνηση 8 Πλήκτρο ακινητοποίησης διακόπτη ON/OFF 9 Διακόπτης αλλαγής φοράς περιστροφής 10 Διακόπτης ON/OFF 11 Διακόπτης επιλογής ταχυτήτων 12 Πρόσθετη λαβή 13 Βίδα με μοχλό για ρύθμιση της πρόσθετης 14 Διάταξη αναρρόφησης με δοχείο σκόνης * 15 Δοχείο σκόνης* Bosch Power Tools 2 609 003 378 | (4.6.09) OBJ_BUCH-875-001.book Page 122 Thursday, June 4, 2009 10:51 AM 122 | Eλληνικά Τεχνικά χαρακτηριστικά Κρουστικό δράπανο Αριθμός ευρετηρίου Ονομαστική ισχύς Αποδιδόμενη ισχύς Αριθμός στροφών χωρίς φορτίο – 1η ταχύτητα – 2η ταχύτητα Ονομαστικός αριθμός στροφών – 1η ταχύτητα – 2η ταχύτητα Αριθμός κρούσεων – 1η ταχύτητα – 2η ταχύτητα Ονομαστική ροπή στρέψης – 1η ταχύτητα – 2η ταχύτητα Ροπή στρέψης στη μέγιστη αποδιδόμενη ισχύ – 1η ταχύτητα – 2η ταχύτητα Προεπιλογή αριθμού στροφών Ηλεκτρονική σταθεροποίηση Δεξιόστροφη/Αριστερόστροφη Αναρρόφηση σκόνης Τελείως αυτόματη μανδάλωση άξονα (Auto-Lock) Διάμετρος λαιμού άξονα μέγιστη Ø τρυπανιού (1η/2η ταχύτητα)

– με συναρμολογημένη διάταξη αναρρόφησης Περιοχή σύσφιγξης τσοκ Βάρος σύμφωνα με EPTA-Procedure 01/2003 – με διάταξη αναρρόφησης – χωρίς διάταξη αναρρόφησης Κατηγορία μόνωσης PSB ...

2,3 /II 2,6 /II Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230/240 V. Υπό χαμηλότερες τάσεις και σε εκδόσεις ειδικές για τις διάφορες χώρες τα στοιχεία αυτό μπορεί να διαφέρουν. Παρακαλούμε να προσέξετε τον αριθμό ευρετηρίου στην πινακίδα κατασκευαστή του ηλεκτρικού εργαλείου σας. Οι εμπορικοί χαρακτηρισμοί ορισμένων ηλεκτρικών εργαλείων μπορεί να διαφέρουν. 2 609 003 378 | (4.6.09) Bosch Power Tools OBJ_BUCH-875-001.book Page 123 Thursday, June 4, 2009 10:51 AM Eλληνικά | 123 Πληροφορίες για θόρυβο και δονήσεις

PSB 850-2 RE PSB 1000-2 RCE

PSB 850-2 RA PSB 1000-2 RCA

Οι τιμές μέτρησης εξακριβώθηκαν σύμφωνα με την προδιαγραφή EN 60745. Η χαρακτηριστική στάθμη θορύβου του μηχανήματος εξακριβώθηκε σύμφωνα με την καμπύλη Α και ανέρχεται Στάθμη ακουστικής πίεσης Στάθμη ακουστικής ισχύος Ανασφάλεια K= Φοράτε ωτασπίδες! Οι συνολικές τιμές κραδασμών (άθροισμα ανυσμάτων τριών διευθύνσεων) εξακριβώθηκαν σύμφωνα με την προδιαγραφή EN 60745: Τρύπημα σε μέταλλο: Τιμή εκπομπής κραδασμών ah ανασφάλεια K= τρύπημα με κρούση σε μπετόν: Τιμή εκπομπής κραδασμών ah ανασφάλεια K= Τιμή εκπομπής κραδασμών ah ανασφάλεια K= άνοιγμα σπειρώματος: Τιμή εκπομπής κραδασμών ah ανασφάλεια K= Η στάθμη κραδασμών που αναφέρεται σ’ αυτές τις οδηγίες έχει μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη στο πλαίσιο του προτύπου EN 60745 και μπορεί να χρησιμοποιηθεί στη σύγκριση των διάφορων μηχανημάτων. Είναι επίσης κατάλληλη για έναν προσωρινό υπολογισμό της επιβάρυνσης από τους κραδασμούς. Η στάθμη κραδασμών που αναφέρεται αντιπροσωπεύει τις βασικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση, όμως, που το ηλεκτρικό εργαλείο θα χρησιμοποιηθεί διαφορετικά, με μη προτεινόμενα εργαλεία ή χωρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών μπορεί να είναι κι αυτή διαφορετική. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη συνολική διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε. Bosch Power Tools dB(A) dB(A)

2,5 m/s2 m/s2 <2,5 1,5 <2,5 1,5 m/s2 m/s2 <2,5 1,5 <2,5 1,5 Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των οποίων το μηχάνημα βρίσκεται εκτός λειτουργίας ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιείται. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε. Γι’ αυτό, πριν αρχίσει η δράση των κραδασμών, να καθορίζετε πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή όπως: συντήρηση του ηλεκτρικού εργαλείου και των εργαλείων που χρησιμοποιείτε, ζέσταμα των χεριών, οργάνωση της εκτέλεσης των διάφορων εργασιών. 2 609 003 378 | (4.6.09) OBJ_BUCH-875-001.book Page 124 Thursday, June 4, 2009 10:51 AM 124 | Eλληνικά Δήλωση συμβατότητας Δηλώνουμε υπευθύνως ότι το προϊόν που περιγράφεται στα «Τεχνικά χαρακτηριστικά» εκπληρώνει τους εξής κανονισμούς ή κατασκευαστικές συστάσεις: EN 60745 σύμφωνα με τις διατάξεις των οδηγιών 2004/108/ΕΚ, 98/37/EΚ (έως

Τεχνικός φάκελος από: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

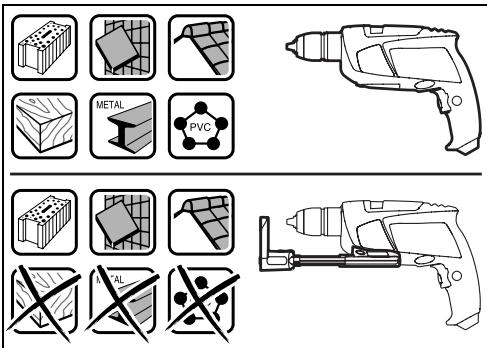

– Να χρησιμοποιείτε κατά το δυνατόν αναρρόφηση σκόνης. – Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας. – Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής προστασίας με φίλτρο κατηγορίας P2. Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα διάφορα υπό κατεργασία υλικά. f Να χρησιμοποιείτε τη διάταξη αναρρόφησης μόνο κατά για την κατεργασία μπετόν, τούβλων και πετρών τοιχοποιίας. Ροκανίδια από ξύλο ή από πλαστικά υλικά μπορεί να οδηγήσουν εύκολα σε φραγμούς. f Προσοχή Κίνδυνος πυρκαγιάς! Μην κατεργάζεσθε μεταλλικά υλικά όταν η διάταξη αναρρόφησης είναι συναρμολογημένη. Τα καυτά γρέζια μπορεί να αναφλέξουν τμήματα της διάταξης αναρρόφησης. Συναρμολόγηση f Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό

Αναρρόφηση σκόνης (PSB 850-2 RA/PSB 1000-2 RCA) (βλέπε εικόνες A – F) f Η σκόνη από ορισμένα υλικά. π.χ. από μολυβδούχες μπογιές, από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλλα μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η εισπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και ασθένειες των αναπνευστικών οδών του χρήστη ή τυχόν παρευρισκομένων ατόμων. Ορισμένα είδη σκόνης, π.χ. σκόνη από ξύλο βελανιδιάς ή οξιάς θεωρούνται σαν καρκινογόνα, ιδιαίτερα σε συνδυασμό με διάφορα συμπληρωματικά υλικά που χρησιμοποιούνται στην κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστατευτικά μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπεται μόνο σε ειδικά εκπαιδευμένα άτομα. 2 609 003 378 | (4.6.09) Δώστε προσοχή στις παρακάτω υποδείξεις για να επιτύχετε ένα άριστο αναρροφητικό αποτέλεσμα: – Φροντίζετε, η διάταξη αναρρόφησης να ακουμπάει επίπεδα (να είναι «πρόσωπο») στο υλικό, ή, ανάλογα, στον τοίχο. Παράλληλα, μ’ αυτόν τον τρόπο, διευκολύνεται το κατακόρυφο τρύπημα. – Όταν χρησιμοποιείτε τη διάταξη αναρρόφησης να εργάζεσθε πάντοτε με το μέγιστο αριθμό στροφών. – Όταν φτάσετε στο επιθυμητό βάθος να βγάζετε πρώτα το τρυπάνι από την τρύπα και ακολούθως να διακόπτετε τη λειτουργία του κρουστικού δραπάνου. Bosch Power Tools OBJ_BUCH-875-001.book Page 125 Thursday, June 4, 2009 10:51 AM Eλληνικά | 125 – Να χρησιμοποιείτε τη διάταξη αναρρόφησης μόνο με τοποθετημένο το στοιχείο φίλτρου 18 επειδή διαφορετικά μπορεί να εισχωρήσουν γρέζια/σκόνη στο εσωτερικό του ηλεκτρικού εργαλείου και να του προκαλέσουν ζημιές. – Να ελέγχετε τακτικά την κατάσταση του στοιχείου φίλτρου 18. Αντικαταστήστε αμέσως το στοιχείο φίλτρου σε περίπτωση που υποστεί ζημιά. – Όταν τρυπάτε με τρυπάνια μεγάλης διαμέτρου τότε μπορεί να φθαρεί ιδιαίτερα γρήγορα ο δακτύλιος προστασίας από σκόνη 20. Αντικαταστήστε τον όταν χαλάσει. Τοποθέτηση της διάταξης αναρρόφησης (βλέπε εικόνα A) Οδηγήστε τη διάταξη αναρρόφησης 14 από μπροστά στην κάτω πλευρά του κρουστικού δράπανου. Φροντίστε, η διάταξη αναρρόφησης 14 να έρθει πρόσωπο με την με το περίβλημα και ακολούθως να μανδαλώσει. Καθαρισμός της διάταξης αναρρόφησης (βλέπε εικόνες B–D) Το δοχείο σκόνης 15 φτάνει περίπου για 20 τρυπήματα με τρυπάνι διαμέτρου 10 mm. Όταν η ισχύς της αναρρόφησης σκόνης μειώνεται προοδευτικά τότε πρέπει να αδειάσετε το δοχείο σκόνης 15. Γι’ αυτό πατήστε την αυλακωτή επιφάνεια του πλήκτρου απομανδάλωσης 17 και αφαιρέστε το δοχείο σκόνης 15. Αδειάστε και καθαρίστε το δοχείο σκόνης 15. Καθαρίστε το στοιχείο φίλτρου 18 χτυπώντας το Ελέγξτε το στοιχείο φίλτρου 18, μήπως παρουσιάζει κάποια βλάβη και, αν χρειαστεί, αντικαταστήστε το. Πατήστε το συγκρατήρα του στοιχείου φίλτρου 18 και τραβήξτε το προς τα έξω. Αλλάξτε το στοιχείο φίλτρου 18 μαζί με το συγκρατήρα. Όταν το τοποθετείτε το συγκρατήρα να βεβαιώνεστε ότι είναι τοποθετημένο το ελαστικό στεγανοποίησης δοχείου σκόνης 19. Τοποθετήστε πάλι το δοχείο σκόνης 15 και για να το μανδαλώσετε πατήστε τη λεία επιφάνεια του πλήκτρου απομανδάλωσης 17. Bosch Power Tools Αφαίρεση της διάταξης αναρρόφησης (βλέπε εικόνα E) Για να αποσυναρμολογήσετε τη διάταξη αναρρόφησης 14 πατήστε το πλήκτρο απομανδάλωσης 21 και αφαιρέστε τη διάταξη αναρρόφησης 14 τραβώντας την από μπροστά. Διαφύλαξη της διάταξης αναρρόφησης (βλέπε εικόνα F) Για να τοποθετήσετε τη διάταξη αναρρόφησης 14 μέσα στη βαλίτζα αφαιρέστε πρώτα τη διάταξη αναρρόφησης 14 συμπτύξτε την και ακολούθως τοποθετήστε κατάλληλα το συνδετήρα 22. Τοποθετήστε το πώμα 23 ή αδειάστε το δοχείο σκόνης 15 πριν αποθέσετε τη διάταξη αναρρόφησης. Πρόσθετη λαβή f Χρησιμοποιείτε το ηλεκτρικό εργαλείο πάντοτε με συναρμολογημένη την πρόσθετη λαβή 12. Η πρόσθετη λαβή 12 μπορεί να ρυθμιστεί σε 8 διαφορετικές θέσεις, για να μπορείτε έτσι να εργάζεστε ασφαλώς και ξεκούραστα. Γυρίστε τη βίδα με μοχλό 13 για ρύθμιση της πρόσθετης λαβής με φορά αντίθετη της ωρολογιακής και ωθήστε την πρόσθετη λαβή 12 προς τα εμπρός, μέχρι να μπορέσετε να την οδηγήσετε στην επιθυμητή θέση. Ακολούθως ωθήστε την πρόσθετη λαβή 12 πάλι προς τα πίσω και σφίξτε πάλι τη βίδα με μοχλό 13, γυρίζοντάς την με ωρολογιακή φορά. Ρύθμιση βάθους τρυπήματος (βλέπε εικόνα G) Με τον οδηγό βάθους 1 μπορείτε να ρυθμίσετε το επιθυμητό βάθος τρυπήματος X. Πατήστε το πλήκτρο ρύθμισης του βάθους τρυπήματος 3 και εισάγετε τον οδηγό βάθους στην πρόσθετη λαβή 12. Οι αυλακώσεις στον οδηγό βάθους 1 πρέπει να δείχνουν προς τα κάτω. Τραβήξτε τον οδηγό βάθους προς τα έξω, μέχρι η απόσταση ανάμεσα στην αιχμή του τρυπανιού και την αιχμή του οδηγού βάθους να ανταποκρίνεται στο επιθυμητό βάθος τρυπήματος X. 2 609 003 378 | (4.6.09) OBJ_BUCH-875-001.book Page 126 Thursday, June 4, 2009 10:51 AM 126 | Eλληνικά Αντικατάσταση εξαρτήματος (βλέπε εικόνα H) Όταν ο διακόπτης ON/OFF 10 δεν είναι πατημένος μανδαλώνει ο άξονας. Αυτό επιτρέπει τη γρήγορη και άνετη αντικατάσταση του εξαρτήματος στο τσοκ. Ανοίξτε το ταχυτσόκ 2 γυρίζοντάς το με φορά n, μέχρι να μπορέσετε να τοποθετήσετε το εργαλείο. Τοποθετήστε το εργαλείο. Γυρίστε με το χέρι το κέλυφος του ταχυτσόκ 2 με φορά o, μέχρι να πάψει να ακούγεται ο θόρυβος καστάνιας. Με αυτόν τον τρόπο μανδαλώνεται αυτόματα το τσοκ. Η μανδάλωση λύνεται πάλι, όταν, για να αφαιρέσετε το εξάρτημα, γυρίσετε το κέλυφος με αντίθετη φορά. Ακουμπήστε το ηλεκτρικό εργαλείο επάνω σε μια σταθερή επιφάνεια, π.χ. σε ένα τραπέζι εργασίας. Συγκρατήστε το ηλεκτρικό εργαλείο καλά και λύστε το ταχυτσόκ 2 γυρίζοντας το κλειδί εσωτερικού εξαγώνου 26 με φορά n. Ένα σφηνωμένο ταχυτσόκ λύνεται με ένα ελαφρό χτύπημα επάνω στο μακρύ στέλεχος του κλειδιού εσωτερικού εξαγώνου 26. Αφαιρέστε το κλειδί εσωτερικού εξαγώνου από το ταχυτσόκ και ξεβιδώστε τελείως το ταχυτσόκ. Συναρμολόγηση του τσοκ (βλέπε εικόνα J) Η συναρμολόγηση του ταχυτσόκ γίνεται ακολουθώντας την αντίστροφη διαδικασία. f Μετά τη συναρμολόγηση του τσοκ αφαιρέστε πάλι το χαλύβδινο πίρο από την Το τσοκ πρέπει να σφιχτεί με ροπή σύσφιγξης περίπου 50–55 Nm. Εργαλεία βιδώματος Όταν χρησιμοποιείτε μύτες βιδώματος (bits) 25 θα πρέπει να χρησιμοποιείτε πάντοτε ένα φορέα γενικής χρήσης 24. Να χρησιμοποιείτε πάντοτε μύτες κατάλληλες για την κεφαλή της εκάστοτε Για να βιδώσετε πρέπει να θέτετε το διακόπτη «Τρύπημα/Τρύπημα με κρούση» 4 πάντα στο σύμβολο «Τρύπημα». Αντικατάσταση του τσοκ f Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό Αποσυναρμολόγηση του τσοκ (βλέπε εικόνα I) Αποσυναρμολογήστε την πρόσθετη λαβή και θέστε το διακόπτη επιλογής ταχυτήτων 11 στη μεσαία θέση, μεταξύ 1ης και 2ης ταχύτητας.

f Δώστε προσοχή στην τάση δικτύου! Η τάση της ηλεκτρικής πηγής πρέπει να ταυτίζεται με την τάση που είναι αναγραμμένη στην πινακίδα κατασκευαστή του ηλεκτρικού εργαλείου. Ηλεκτρικά εργαλεία με χαρακτηριστική τάση 230 V λειτουργούν και με τάση 220 V. Ρύθμιση φοράς περιστροφής (βλέπε εικόνα K) Με το διακόπτη αλλαγής φοράς περιστροφής 9 μπορείτε ν’ αλλάξετε τη φορά περιστροφής του ηλεκτρικού εργαλείου. Αυτό, όμως, δεν είναι δυνατό όταν ο διακόπτης ΟΝ/OFF 10 είναι

Περάστε έναν χαλύβδινο πίρο με Ø 4 mm και περίπου 50 mm μήκος στην τρύπα του λαιμού του άξονα, για να μανδαλώσετε τον άξονα. Δεξιόστροφη κίνηση: Για το τρύπημα και το βίδωμα βιδών πατήστε το διακόπτη αλλαγής φοράς περιστροφής 9 τέρμα αριστερά. Σφίξτε το κοντό στέλεχος ενός κλειδιού εσωτερικού εξαγώνου 26 στο ταχυτσόκ 2. Η ένδειξη φοράς περιστροφής Δεξιόστροφη κίνηση 6 δείχνει την επιλεγμένη φορά περιστροφής. 2 609 003 378 | (4.6.09) Bosch Power Tools OBJ_BUCH-875-001.book Page 127 Thursday, June 4, 2009 10:51 AM Eλληνικά | 127 Αριστερόστροφη κίνηση: Για να λύσετε ή να ξεβιδώσετε βίδες και παξιμάδια πατήστε το διακόπτη αλλαγής φοράς περιστροφής 9 τέρμα Η ένδειξη φοράς περιστροφής Αριστερόστροφη κίνηση 7 δείχνει την επιλεγμένη φορά περιστροφής. Ρύθμιση του τρόπου λειτουργίας Τρύπημα και βίδωμα Θέστε το μεταγωγέα 4 στο σύμβολο Τρύπημα με κρούση Θέστε το μεταγωγέα 4 στο σύμβολο «Τρύπημα με κρούση». Ο μεταγωγέας 4 μανδαλώνει αισθητά και μπορείτε να τον χειριστείτε ακόμη κι αν ο κινητήρας εργάζεται (το ηλεκτρικό εργαλείο λειτουργεί). Μηχανική επιλογή ταχυτήτων f Μπορείτε να χειριστείτε το διακόπτη επιλογής ταχυτήτων 11 όταν το ηλεκτρικό εργαλείο εργάζεται αργά. Να μη χειρίζεσθε όμως το διακόπτη όταν το ηλεκτρικό εργαλείο είναι ακίνητο, ή όταν εργάζεται υπό μέγιστο φορτίο ή με μέγιστο αριθμό Με το διακόπτη επιλογής ταχυτήτων 11 μπορούν να προεπιλεχτούν 2 περιοχές αριθμού στροφών. Ταχύτητα I: Περιοχή χαμηλού αριθμού στροφών. Για εργασίες με τρυπάνια με μεγάλη διάμετρο ή για βίδωμα. Ταχύτητα II: Περιοχή υψηλού αριθμού στροφών. Για εργασίες με τρυπάνια με μικρή Αν ο διακόπτης επιλογής ταχυτήτων 11 δεν μπορεί να μετακινηθεί τέρμα, τότε γυρίστε λίγο τον άξονα με το τρυπάνι. Αφήστε το διακόπτη ON/OFF 10 ελεύθερο για να θέσετε εκτός λειτουργίας το μηχάνημα ή, αν είναι ακινητοποιημένος με το πλήκτρο ακινητοποίησης 8, πατήστε σύντομα το διακόπτη ON/OFF 10 κι ακολούθως αφήστε τον ελεύθερο. Ρύθμιση του αριθμού στροφών/κρούσης Μπορείτε να ρυθμίσετε τον αριθμό στροφών/ κρούσεων του ευρισκόμενου σε λειτουργία ηλεκτρικού εργαλείου αδιαβάθμιστα, ανάλογα με την πίεση που ασκείστε στο διακόπτη ON/OFF Ελαφριά πίεση του διακόπτη ON/OFF 10 έχει σαν αποτέλεσμα μικρή αύξηση του αριθμού στροφών/κρούσεων. Ο αριθμός στροφών/κρούσεων αυξάνει με αύξηση της πίεσης του διακόπτη. Προεπιλογή αριθμού στροφών/εμβολισμών (PSB 850-2 RE/PSB 850-2 RA) Με τον τροχίσκο ρύθμισης Προεπιλογή αριθμού στροφών 16 μπορείτε να προεπιλέξετε τον απαραίτητο αριθμό στροφών/κρούσεων ακόμη και κατά τη διάρκεια της λειτουργίας του ηλεκτρικού εργαλείου. Ο απαραίτητος αριθμός στροφών/κρούσεων εξαρτάται από το υπό κατεργασία υλικό και τις συνθήκες εργασίας και μπορεί να εξακριβωθεί με πρακτική δοκιμή. Ηλεκτρονική προεπιλογή αριθμού στροφών (PSB 1000-2 RCE/PSB 1000-2 RCA) Με τον τροχό προεπιλογής αριθμού στροφών 5 μπορείτε να προεπιλέξετε τον απαιτούμενο αριθμό στροφών/κρούσεων ακόμη και όταν το ηλεκτρικό εργαλείο λειτουργεί. Ο απαραίτητος αριθμός στροφών/κρούσεων εξαρτάται από το υπό κατεργασία υλικό και τις συνθήκες εργασίας και μπορεί να εξακριβωθεί με πρακτική δοκιμή. Για εργασία με μικρό αριθμό στροφών. Θέση σε λειτουργία κι εκτός λειτουργίας Για να θέσετε σε λειτουργία το ηλεκτρικό εργαλείο πατήστε το διακόπτη ΟΝ/OFF 10 και κρατήστε τον πατημένο. Για εργασία με μέγιστο αριθμό

Για να ακινητοποιήσετε τον πατημένο διακόπτη ON/OFF 10 πατήστε το πλήκτρο ακινητοποίησης Bosch Power Tools 2 609 003 378 | (4.6.09) OBJ_BUCH-875-001.book Page 128 Thursday, June 4, 2009 10:51 AM 128 | Eλληνικά Υποδείξεις εργασίας Service και σύμβουλος πελατών f Να βάζετε το ηλεκτρικό εργαλείο επάνω στη βίδα/το παξιμάδι μόνο όταν αυτό βρίσκεται εκτός λειτουργίας. Περιστρεφόμενα εργαλεία μπορεί να γλιστρήσουν. To Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Λεπτομερή σχέδια και πληροφορίες για τα ανταλλακτικά θα βρείτε στην ηλεκτρονική www.bosch-pt.com Η ομάδα συμβούλων της Βosch σας υποστηρίζει με ευχαρίστηση όταν έχετε ερωτήσεις σχετικές με την αγορά, τη χρήση και τη ρύθμιση των προϊόντων και ανταλλακτικών. Όταν εργάζεσθε συνεχώς με μικρό αριθμό στροφών θα πρέπει να αφήνετε κάθε τόσο το ηλεκτρικό εργαλείο να εργαστεί για 3 λεπτά περίπου χωρίς φορτίο και με το μέγιστο αριθμό στροφών για να κρυώσει. Συντήρηση και Service Συντήρηση και καθαρισμός f Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό f Διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερισμού καθαρές για να μπορείτε να εργάζεσθε καλά και ασφαλώς. Αν παρ’ όλες τις επιμελημένες μεθόδους κατασκευής κι ελέγχου το ηλεκτρικό εργαλείο σταματήσει κάποτε να λειτουργεί, τότε η επισκευή του πρέπει να ανατεθεί σ’ ένα εξουσιοδοτημένο συνεργείο για ηλεκτρικά εργαλεία της Bosch. Όταν ζητάτε διασαφητικές πληροφορίες καθώς και όταν παραγγέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε το 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην πινακίδα κατασκευαστή.

Robert Bosch A.E. Kηφισσού 162 12131 Περιστέρι-Aθήvα Tel.: +30 (0210) 57 01 200 KENTPO Tel.: +30 (0210) 57 70 081 – 83 KENTPO Fax: +30 (0210) 57 01 263 Fax: +30 (0210) 57 70 080 www.bosch.gr ABZ Service A.E. Tel.: +30 (0210) 57 01 375 – 378 SERVICE Fax: +30 (0210) 57 73 607

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μόνο για χώρες της ΕΕ: Μην ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτιού σας! Σύμφωνα με την Κοινοτική Οδηγία 2002/96/EΚ σχετικά με τις παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρικά εργαλεία να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον. Τηρούμε το δικαίωμα αλλαγών. 2 609 003 378 | (4.6.09) Bosch Power Tools OBJ_BUCH-875-001.book Page 129 Thursday, June 4, 2009 10:51 AM Türkçe | 129 Güvenlik Talimat
