BRUKSANVISNING PSB 850-2 RE BOSCH
Opbevar alle advarselshenvisninger og instrukser til senere drug.
Kontroller filterelementet 18 for beskadigelser og skift det after behov.
Hojrelob: Til boring og iskruning af skruer trykkes retningsomskifteren 9 helt mod venstre.
Indikatoren til venstrelob 7 viser den valgte drejeretning.
Indstil Funktion
Omdrejningstal/slagtal vaelges (PSB 850-2 RE/PSB 850-2 RA)
Stillehjulet til indstilling af omdrejningstallet 16 bruges til at indstille det ndvendige omdrejningstal/slagtal -ogs' under driften.
Vedlidgeholdelse og service
Vedligeholdelse og rengøring
Bosch kundeservice-team vil grne hjelpe dig med at besvare sporgsmål vedr. kob, anvendelse og indstilling afprodukter og tilbehør.
Dansk
Forval av varvthal/slagtal
PSB 850-2 RE/PSB 850-2 RA)

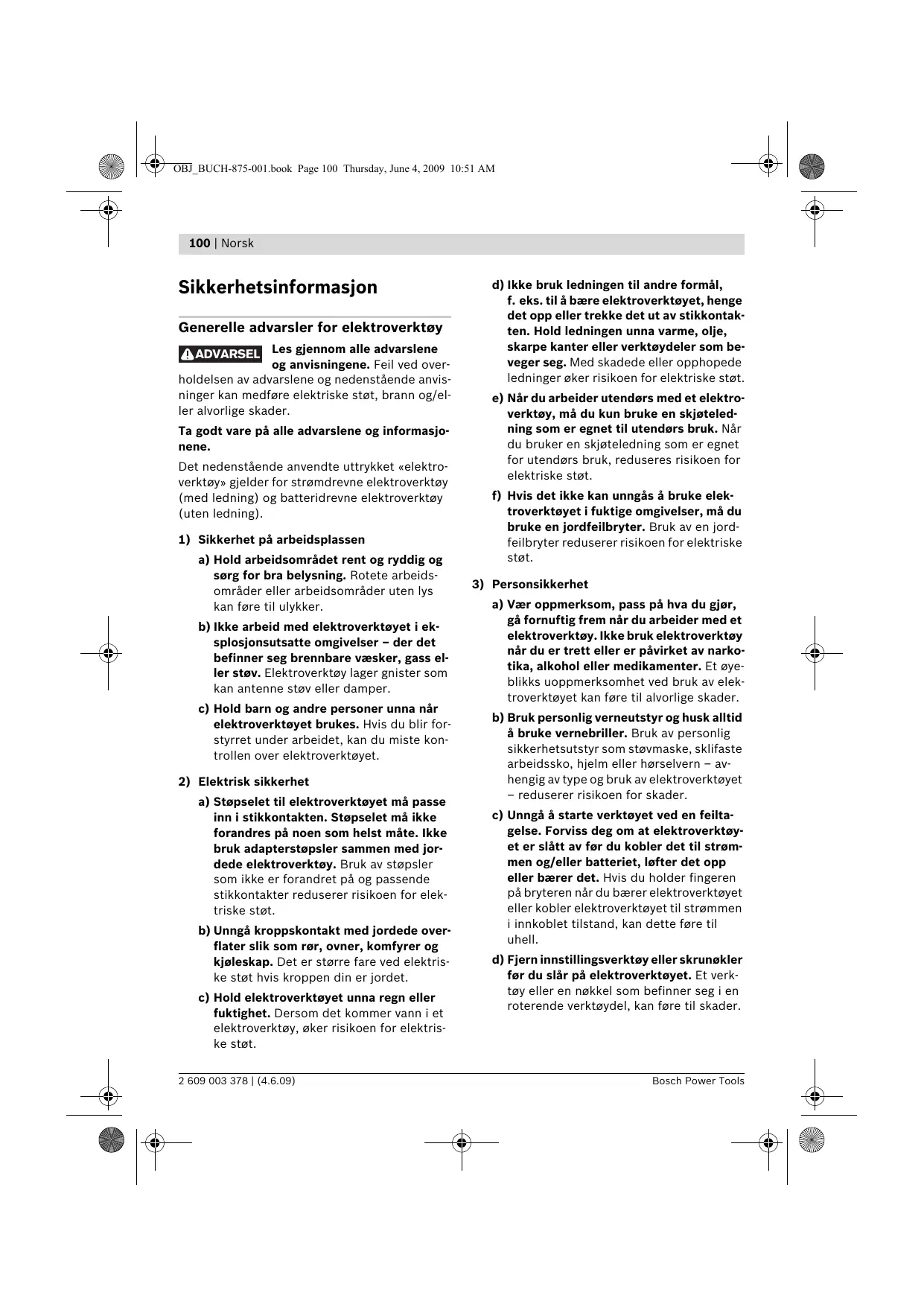

Sikkerhetsinformasjon
Generelle advarsler for elektrovertoy
ADVARSEL
Les gjennom alle advarslene og anvisingene. Feil ved over
holdelsen av advarslene og nedenstaende anvisninger kan medfore elektriske støt, brann og/eler alvorlige skader.
TaGMTVAREpalleadvarsleneoginformasjonene.
Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).
a) Hold arbeidsområdet rent og ryddig og sorg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare væsker, gass el-ler støv. Elektroverktøy lager gnister som kan antennene støv eller damper.
c) Hold barn og andre personer unna nár elektroverktøyet brukes. Hvis du blir for-styrret under arbeidet, kan du miste kon-trollen over elektroverktøyet.
2) Elektrisk sikkerhet
a) Stöpselet til elektroverktøyet på passeneinn i stikkontakten. Stöpselet på违法犯罪 forandres på noen som helst på. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
b) Unngå kroppskontakt med jordede overflater sik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske stød hvis kroppen din er jordet.
c) Hold elektroverktøyet unna regn eller fuktigkeit. Dersom det kommt vann i et elektroverktøy, øker risikoen for elektriske støt.
d) Ikke bruk ledningen til andre formål, f. eks. til Å bære elektroverktøyet, hinges det opp eller trekke det ut av stikkontak- ten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.
e) Nár du arbeider utendørs med et elektröverktóy, má du kun bruke en skjøteled-ning som er egnet til utendørs bruk. Nár du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske stót.
f) Hvis det/DDke kan unngas a bruke elek- troverktoyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jord- feilbryter reduserer risikoen for elektriske stot.
3) Personsikkerhet
a) Vær oppmerksom, pass på hva du gjør, gå fornuftig fremningar du arbeider med et elektroverktøy. Ikkebruke elektronverktøynar du er trett eller er pavirket av narkotika, alkohol eller medicamenter. Et øyeblinkks uoppmerksomhet vedBruk av elektronverktøyet kan fore til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid Å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern - avhengig av type ogBruk av elektroverktøyet - reduserer risikoen for skader.
c) Unngå Å starte verktøyet ved en feiltagelse. Forviss deg om at elektverktøyet er slätt av for du kobler det til strømn og/eller batteriet, lfter det opp eller bærer det. Hvis du holder fingeren på bryteren när du bærer elektverktøyet eller kobler elektverktøyet til strømmen iinnkoblet tilstand, kan dette före til uhell.
d) Fjern innstillingsverktøy aller skrunokler før du slar på elektroverktøyet. Et verktøy uller en naktek som befinner seg i en roterende verktoydel, kan fere til skader.
Norsk | 101
e) Unngå en unnormal kroppsholdning. Sørg for á stå stødig og i balanse. Dermen'd kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
f) Bruk alltid egnede klær. IkkeBruk vide klær eller smykker.Hold här, təy og hansker unna deler som beveger seg.Lost-sittende təy, smykker ell er langt här kan komme inn i deler som beveger seg.
g) Hvis det kan monteres stovavsug- og oppsamlingsinnretninger,丹麦 forvisse deg om at disse er tilkoblet og brukes pa korrekt mæte. Bruk av et stovavsug redu-serer farer på grunn av støv.
4) Omhyggelig bruk og händtering av elektroverktøy
a) Ikke overbelast verktøyet. Bruk et elek-troverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sik-rere i det angitte effektområdet.
b) Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lencer kan slås av eller på, er farlig og på repareres.
c) Trekk stopselet ut av stikkontakten og/eller fjern batteriet for du utfører inn-stillinger på elektroverktøyet, skifter tilbehorsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilisiktet starting av elektroverktøyet.
d) Elektroverktøy som ikke er i bruk på oppbevares utilgengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest,thisanse anvisingene.Elektroverktøy er farlige när de brukes av uerfarne personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket el-ler skadet, slick at dette innvirker på elektroverktøyets funksjon. Lappe skade de delene repareres for elektroverktøyetBrukes.Darlig vedlike-holdte elektroverktøy er arsaken til mange uhell.
f) Hold skjæverektøyene skarpe og rene. Godt stelte skjæverktøy med skarpe skjær setter seg ikke sa ofte fast og er letere Å føre.
g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold tilppe anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formal enn det som er angitt kan føre til farlige situasjoner.
5) Service
a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale resvedeler. Slik opprettholdes verktøyets sikkerhet.
Sikkerhetsinformasjoner for boremaskiner
Bruk hørselvern ved slagboring. Innvirkning av støy kan føre til at man mister hørselen.
Bruk ekstrahandtakene som leveres samaen med elektroverktoyet. Hvis du mis-ter kontrollen, kan dette fere til skader.
Hold elektronverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning kan ogsa sette elektronverktøyets metalldeler under spunning og före til elektriske støt.
Bruk egnede detektorer til a finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader.
Slå elektroverktøyet straks av, hvis innsatsverktøyet blokkerer. Vær forberedt på høye reaksjonsmomenter som forårsaker et tilbakeslag. Innsatsverktøyet blokkerer hvis: - elektroverktøyet overbelastes eller -det kiler seg fast i arbeidsstykke t som skal bearbeides.
102 | Norsk
Hold elektroverktøyet fast med begge hender under arbeidet og sorg for a sta stødig. Elektroverktøyet fores sikrere med to hender.
Sikre arbeidsstykket. Et arbeidsstykke som holds fast med spenninnretninger aller en skrustikke, holds sikrere enn med händen.
Hold arbeitsplassen ren. Materialblandinger spesielt farlige. Lettmetallstov kan brenne ell er eksplodere.
Vent til elektroverktøyet er stanset welt fandr legger det ned. Innsatsverktøyet kan kile seg fast og.fore til at du mister kontrollen over elektroverktøyet.
Bruk aldri elektronverktøyet med skadet led- ning. Ikke berør den skadede ledningen og trekk stopselet ut hvis ledningen skades i Ilopet av arbeidet. Med skadet ledning øker risikoen for elektriske stot.
Funksjonsbeskrivelse
Les gjennom alle advarslene og anvisingene. Feil ved overholdelsen av advarslene og nedenstaende anvisninger kan medfrole elektriske stot, brann og/eller alvorlige skader.
Formalsmessig bruk
Maskinen er beregnet til slagboring i murstein, betong og stein, og til boring i tre, metall, keramikk og kunststoff. Maskiner med elektronisk regulering og hyre-/venstregang er onsag egnet til skruing og gjengeskjaering.
Illustrertekomponenter
Nummereringen av de illustrrente komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.
1 Dybdeanlegg
2 Selvspennende chuck
3 Tast for dybdeanleggsinnstilling
4 Omkoblingsbryter «Boring/slagboring»
5 Stillhjul for elektronisk turtallforvalg (PSB 1000-2 RCE/PSB 1000-2 RCA)
6 Dreieretningsanvising for høyregang
7 Dreieretningsanvising for venstregang
8 Lasetast for pã-/av-bryter
9 Høyre-/venstrebryter
10 Pá-/av-bryter
11 Girvalgbryter
12 Ekstrahandtak
13 Vingeskrue for innstilling av ekstrahandtak
16 Stillhjul for turtallforvalg (PSB 850-2 RE/PSB 850-2 RA)
17 Lasetast for stovbeholder*
18 Filterelement (micro filtersystem) *
19 Gummitetning for støvbeholder*
20 Stovbeskyttesesring*
23 Lås for støvbeholder*
24 Universalbitholder*
25 Skrubits*
26 Umbrakonokkel**
**Fås kjøpt (inngår ikke i leveransen)
Norsk | 103
Tekniske data
| Slagbormaskin | PSB ... | 850-2 RE | 850-2 RA | 1000-2 RCE | 1000-2 RCA |
| Produktnummer | 3 603 ... | A73 0.. | A73 0.. | A73 5.. | A73 5.. |
| Opptatt effekt | W | 850 | 850 | 1000 | 1000 |
| Avgitt effekt | W | 420 | 420 | 530 | 530 |
| Tomgangsturtall | |||||
| - 1. gir | min-1 | 50-850 | 50-850 | 50-1100 | 50-1100 |
| - 2. gir | min-1 | 50-2800 | 50-2800 | 50-2800 | 50-2800 |
| Nominelt turtall | |||||
| - 1. gir | min-1 | 850 | 850 | 1100 | 1100 |
| - 2. gir | min-1 | 2800 | 2800 | 2800 | 2800 |
| Slagtall | |||||
| - 1. gir | min-1 | 14450 | 14450 | 18700 | 18700 |
| - 2. gir | min-1 | 47600 | 47600 | 47600 | 47600 |
| Dreiemoment | |||||
| - 1. gir | Nm | 4,6 | 4,6 | 3,5 | 3,5 |
| - 2. gir | Nm | 1,3 | 1,3 | 1,0 | 1,0 |
| Dreiemoment ved maks. avgitt effekt | |||||
| - 1. gir | Nm | 46 | 46 | 60 | 60 |
| - 2. gir | Nm | 12 | 12 | 18 | 18 |
| Turtallforvalg | ● | ● | ● | ● | |
| Konstantelektronikk | - | - | ● | ● | |
| Høyre-/venstregang | ● | ● | ● | ● | |
| Støvavsug | - | ● | - | ● | |
| Helautomatisch spindellås (Auto-Lock) | ● | ● | ● | ● | |
| Spindelhals-Ø | mm | 43 | 43 | 43 | 43 |
| max. bor-Ø (1./2. gir) | |||||
| -Murverk | mm | 20/16 | 20/16 | 22/16 | 22/16 |
| -Betong | mm | 18/13 | 18/13 | 20/13 | 20/13 |
| -Stål | mm | 13/8 | 13/8 | 16/8 | 16/8 |
| -Tre | mm | 40/25 | 40/25 | 40/25 | 40/25 |
| -med montert avsuganordning | mm | 13/13 | 13/13 | 13/13 | 13/13 |
| Chuckspennområde | mm | 1,5-13 | 1,5-13 | 1,5-13 | 1,5-13 |
| Vekt tilsvarende EPTA-Procedure 01/2003 | |||||
| -med avsuganordning | kg | - | 2,5 | - | 2,6 |
| -uten avsuganordning | kg | 2,2 | - | 2,3 | - |
| Beskyttelsesklasse | ☐/II | ☐/II | ☐/II | ☐/II |
Informasjonene gjelder for nominell speening [U] 230/240 V. Ved lavere speening og på visse nasjonale modeller kan disse informasjonene variere noe.
Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.
104 | Norsk
Stoy-/vibrasjonsinformasjon
| PSB 850-2 RE PSB 850-2 RA | PSB 1000-2 RCE PSB 1000-2 RCA | ||
| Måleverdier funnet i henhold til EN 60745. | |||
| Det typiske A-bedømte støynivået for maskinen er Lydtrykknivå | dB(A) | 97 | 100 |
| Lydeffektnivå | dB(A) | 108 | 111 |
| Usikkerhet K= | dB | 3 | 3 |
| Bruk hørselvern! | |||
| Totale svingningsverdier (vektorsum fra tre retninger) beregnet fj. EN 60745: | |||
| Boring i metall: | |||
| Svingningssemisjonsverdi ah | m/s2 | 6,0 | 6,0 |
| usikkerhet K= | m/s2 | 1,5 | 1,5 |
| Slagboring i belong: | |||
| Svingningssemisjonsverdi ah | m/s2 | 26 | 26 |
| usikkerhet K= | m/s2 | 2,5 | 2,5 |
| Skruing: | |||
| Svingningssemisjonsverdi ah | m/s2 | <2,5 | <2,5 |
| usikkerhet K= | m/s2 | 1,5 | 1,5 |
| Gjengeskjæring: | |||
| Svingningssemisjonsverdi ah | m/s2 | <2,5 | <2,5 |
| usikkerhet K= | m/s2 | 1,5 | 1,5 |
Vibrasjonsnivæt som er angitt i disse anvisin
gene er mål't h. en målemetode som er standard
disert i EN 60745 og kan brukes til sammenlig
ning av elektroverktøy med haverandre. Den
egner seg til en foreløbig vurdering av sving
ningsbelastningen.
Det angitte svingningsnivæt representerer de
hovedsakelige anvendelsene til elektroverktøy
et. Men hije elektroverktøyet brukes til andre
anvendelser, med avvikende innsatsverktøy aller
utilstrekkelig vedlikehold, kan svingningsnivæt
avike. Dette kan føre til en tydelig øking av
svingningsbelastningen over hele arbeidstids
rommet.
Til en noyaktig vurdering av svingningsbelastninger skal det ogsa tas hensyn til de tidene maskinen er slatt av ellerr gár,men不信 virkelig brukes. Dette kan tydelig redusere svingningsbelastninger over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse avBrukeren mot svingningenes virkning,som for eksempel: Vedlikehold av elektroverktoy og innssatsverktoy,holde hendene varme,organisere arbeidsforlopene.
Samsvarserklæring
CE
Vi erklærer som eneansvarlig atproduktet som beskrives under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 60745 fj. bestemmelsene i direktive 2004/108/EF, 98/37/EF (frem til 28.12.2009), 2006/42/EF (fra 29.12.2009).
Tekniske underlag hos:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
För alle arbeider på elektroverktøyet utføres ma støpselet trekkes ut av stikkontakten.

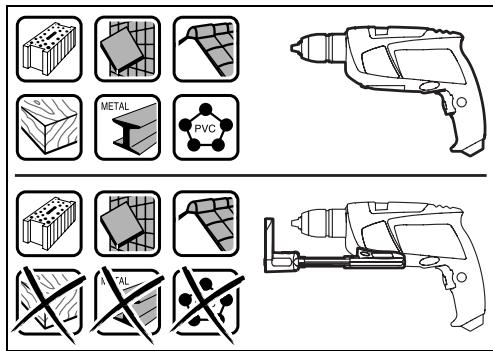

Støvavsug (PSB 850-2 RA/ PSB 1000-2 RCA) (se Bilder A-F)
Stov fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan varehelsefarlige. Beroring ellr innanding av stov kan utlose allergiske reaksjoner og/eller anedrettssykdommer hos brukeren ellpersoner som befinner seg i nærhen. Visse typer stov som eik-ller bokstov gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat,trebeskyttelsesmidler). Asbestholdig materiale mag kun beareides av fagfolk.
- Bruk helst et støvavsug.
- Sorg for god ventilasjon av arbeidsplassen.
- Det anbefales à bruke en støvmaske med filterklasse P2.
Folg ditt lands gyldige forskrifter for de materialene som skal bearbeides.
▶ Bruk avsuganordningene kun ved beareidelse av betong og murstein. Tre-ller kunststoffspon kan lett fere til tetting.
OBS! Brannfare! Med montert avsuganord- ning ma du不克 bearbeide metalliske materialer. Varme metallspon kan antennedefer av avsuganordningen.
For a oppnà et optimal avsugingsresultat mà du følge disse informasjonene:
Pass på at avsuganordningen alltid ligger kant i kant mot arbeitsstykket hhv. veggen. Slik forenkles samtidig en rettvinklet boring.
- Ved bruk av avsuganordningen mä du alltid arbeide med maksimalt turtall.
- När den ønskede boredybden er nadd, trekker du forst boret ut av borehullet og slr deretter av slagbormaskinen.
- Bruk avsuganordningen kun med montert filterelement 18, aller kan det komme stov/spon inn i el-verktyet og skade dette.
- Kontroller filterelementets 18 tilstand med jevne mellomrom. Hvis filtr elementet er skadet ma det straks skiftes ut.
- Særskilt ved arbeid med store bordiametre kan støvbeskyttelsesringen 20 slites. Skift++,
Rengjøring av avsuganordningen (se bildene B-D)
Stovbeholderen 15 er tilstrekkelig for ca. 20 bor- ringer med en bordiameter pa 10mm
Hvis avsugingen blir svakere, ma stovbeholderen 15 tommas. Trykk da pa den riflede flatten til lasetasten 17 og ta stovbeholderen 15 av.
Tøm og rengjør støvbeholderen 15. Rengjør fil-terelementet 18 ved Å banke ut.
Trykk på holderen til filterelementet 18 og trekk det ut. Skift ut filtr elementet 18 inklusiv holderen. Ved påsetting av holderen ma du passer på at gummitetningen 19 er satt inn.
Sett stovbeholderen 15 på igjen og trykk til lasing på den glatte flatten på lasetasten 17.
106 | Norsk
Til oppbevaring av avsuganordningen 14 i kofferten tar du av avsuganordningen 14, skyver denne sammen og setter klemmen 22 pa.
Du kan svinge ekstrahandtaket 12 i8 posisjoner, for a oppna en sikker og lite anstrengende arbeidsposisjon.
Drei vingeskruen for ekstrahandtakjusteringen 13 mot urviserne og skyv ekstrahandtaket 12 så langt fremover at du kan svinge det i ønsket posisjon. Deretter trekker du ektrahandtaket 12 tilbake igjen og skrur vingeskruen 13 fast igjen i urviserretning.
Innstilling av boredybden (se bilde G)
Med dybdeanlegget 1 kan ønsket boredybde X bestemmes.
Trykk tasten til innstilling av dybdeanlegget 3 og sett dybdeanlegget inn i ekstrahandtaket 12.
Riflingen pá dybdeanlegget 1 mA peke nedover.
Trek dybdeanlegget sá langt ut at avstanden mellom spissen på boret og spissen på dybdeanlegget tilsvarer ønsket boreydbye X.
Verktøyskiffe (se bilde H)
Selvs Pennende chuck
Ved ikke trykt på-/av-bryter 10 lases borespinde- len. Dette muliggjør et hurtig, behagelig og en-kelt bytte av innsatsverktøyet i chucken.
Apne den selvspennende chucken 2 ved a drei den sa langt i dreieretning at verktoyet kan settes inn. Sett inn verktoyet.
Skru til hylsen på den selvspennende chucken 2 med händen i dreieretning ② til det ikke longer høres en slurelyd. Chucken lases da automatisk. Låsen lser seg igjenær hylsen dreies i motsatt retning for a fjerne verktøyet.
Skruverktoy
Ved bruk av skrubits 25 bo r du alltid bruke en universalbitsholder 24. Bruk kun skrubits som passer til skruehodet.
För alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
Demontering av chucken (se bilde I)
Demonter ekstrahandtaket og sett girvalgbrytere n 1 i mdtstillingen mellom 1. og 2. gir.
En fastsittende selvspennende chuck loses med etlett slagpdtalange skaftet til umbrakonk kelen 26.Fjern umbrakonkkelen fra den selvspennende chucken og skru den selvspennende chucken helt av.
Montering av chucken (se bilde J)
Monteringen av den selvspennende chucken utfores i omvendt rekkefolge.
Etter montering av chucken fjerner du stål-stiften fra boringen igjen.
Chucken ma trekkes fast med et tiltkingsmoment pa ca. 50-55 Nm.
Norsk | 107
Bruk
Igangsetting
Ta hensyn til strømspenningen! Spenningen til strømkilden på stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan ogss brakes med 220 V.
Innstilling av rotasjonsretningen (se bilde K)
Med hýre-/venstrebryteren 9 kan du endre dreieretningen til elektroverktøyet. Ved trykt pá-/av-bryter 10 er dette/DDKE mulig.
Hoyregang: Ved boring og innskruing av skruer trykker du hoyre-/venstrebryteren 9 helt mot venstre.
Dreieretningsanvisingen for høyregang 6 viser valgt dreieretning.
Venstregang: Til lösing hhy. utskruing av skruer og mutre trykker du hoyre-/venstregangsbrytere n 9 welt mot hoyre.
Dreieretningsanvisingen for venstregang 7 viser valgt dreieretning.
Innstilling av driftstypen
Boring og skruing
Sett omkoblingsbryteren 4 på symbolet for «Boring».
Slagboring
Lavt turtallomrade; til arbeid med stor bordiameter ell er til skruing.
Gir II:
Høyt turtallområde; til arbeid med li- ten bordiameter.
Hvis girvelgeren 11/DDke kan dreies frem til anslaget, ma drivspindelen dreies litt med boret.
Inn-/utkobling
Trykk til igangsetting av elektroverktyet pa pa-/av-bryteren 10 og hold den tryktinne.
Til lasing av den trykke pa-/av-bryteren 10 trykker du pa Iasetasten 8.
Til utkobling av elektroverktøyet slipper du pã-/ av-bryteren 10 hhv. - hvis den er låst med lasetast 8 - trykker du pã-/av-bryteren 10 ett øyeblikk og slipper den deretter.
Innstilling av turtallet/slagtallet
Du kan innstille turtallet/slagtallet på innkoplet elektroverktøy trinnløst, avhengig av hvor langt du trykker på-/av-bryteren 10 inn.
Svakt trykk på på-/av-bryteren 10 før er til et lav'turtall/slagtall. Slag-/turtallet økes med økende trykk.
Forhandsvalg av turtallet/slagtallet (PSB 850-2 RE/PSB 850-2 RA)
Med stillhjul for turtallforvalg 16 kan ndvendig turtall/slagtall forhandssinnstilles ogsa under drift.
Det nodvendige turtallet/slagtallet er avhengig av materiale og arbeidsvilkarene og kan finnes frem til practiske forsok.
108 | Norsk
Elektronisk turtallforvalg (PSB 1000-2 RCE/PSB 1000-2 RCA)
Med stillhjulet for elektronisk turtallforvalg 5 kan nadvendig turtall/slagtall forhandsinnstilles ogsa under drift.
Det nødvendige turtallet/slagtallet er avhengig av materiale og arbeidsvilkårene og kan finnes frem til praktiske forsok.
Til arbeid med mindre turtall.
Til arbeid med maksimalt turtall.
Arbeidshenvisninger
Etter lengre arbeid med lite turtall ma du la elek- troverktoyet gá med maksimalt turtall i tomgang i ca. 3 minutter til avkjøling.
Service og vedlikehold
Vedlikethold og rengjøring
För alle arbeider på elektroverktøyet utføres ma støpselet trekkes ut av stikkontakten.
Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for a kunne arbeide bra og sikkert.
För alle arbeider på elektroverktøyet utføres ma støpselet trekkes ut av stikkontakten.
Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for a kunne arbeide bra og sikkert.
Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle sviktke, mA reparasjonen utfores av et autorisert serviceverksted for Bosch-elektroverktøy.
Ved alle forespørsler og reservedelsbestillinger
må du oppgi det 10-sifrede produktnummeret
som er angitt på elektroverktøyets typeskilt.
Kundeservice hjelper deg ved sporsmal om reparasjon og vedlikehold av produitet ditt og reservedelene.Deltegninger og informasjoner omreservedeler finner du ogsa under:
www.bosch-pt.com
Bosch-kundeservice er gjerne til hjelp ved sporsmål om kjøp, bruk og innstilling avprodukter og tilbehør.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel: +47 (6487) 8950
Faks: + 47 (6487) 89 55
Deponering
Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.
Kun for EU-land:
Ikke kast elektroverktoy i vanlig soppel!
Jf. det europeiske direktivet 2002/96/EF veder. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må
gammelt elektroverktoy som/DDke longer kan brukes samles inn og leveres inn til en miljovennlig resirkulering.
Rett til endringer forbeholds.
Vedlikethold og rengjøring
Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle sviktke, ma reparasjonen utfores av et autorisert serviceverksted for Bosch-elektroverktøy.
Ved alle forespørsler og reservedelsbestillinger
må du oppgi det 10-sifrede produktnummeret
som er angitt på elektroverktøyets typeskilt.
Suomi | 109
