BEDIENUNGSANLEITUNG PSB 850-2 RE BOSCH

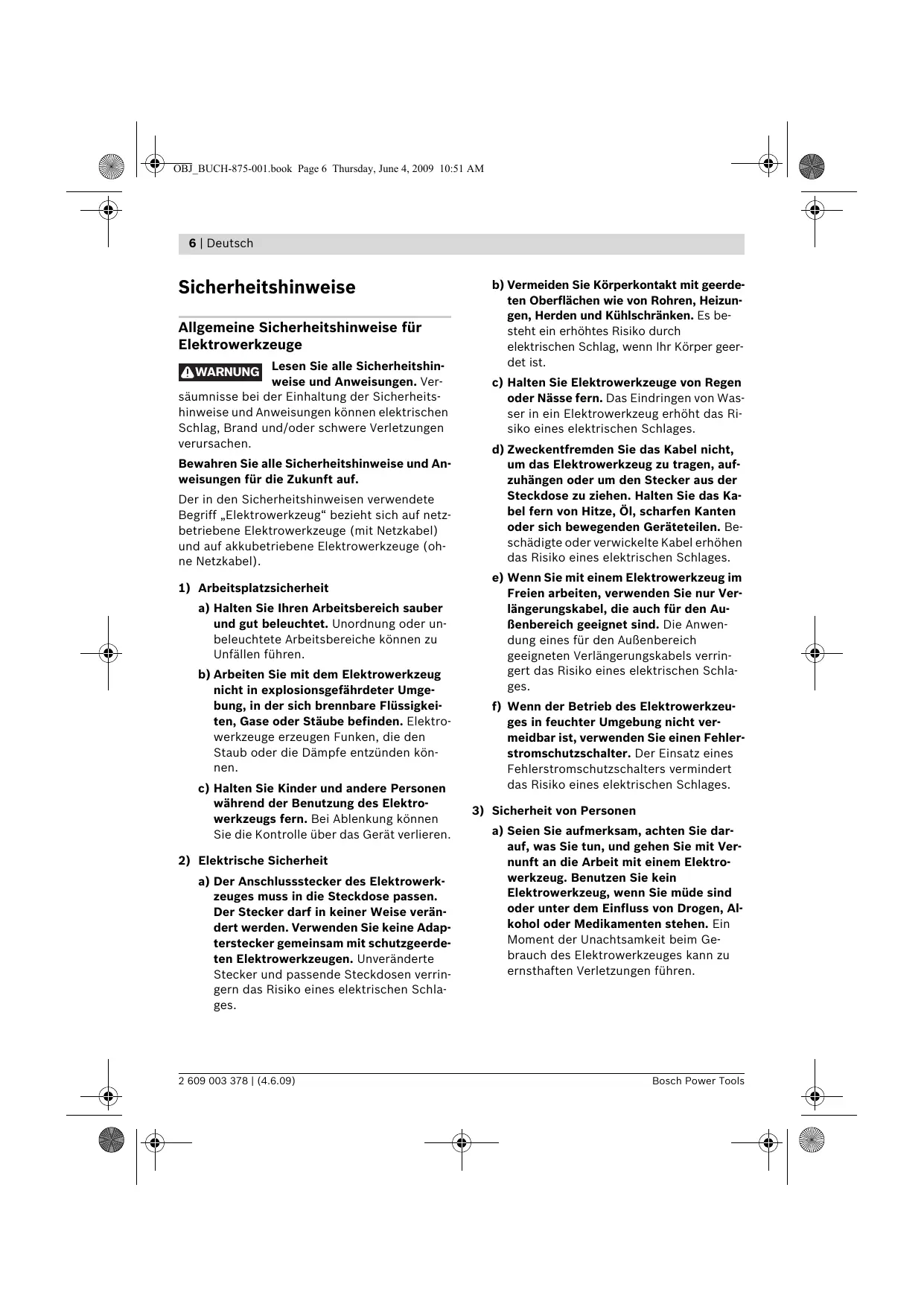

Allgemeine Sicherheitseinweise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitsinweise und Anweisungen. Ver

säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfällen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden konnen.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden.Verwenden Sie keineAdapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhoht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verrin-gert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie daraufauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

2609003378|4.6.09)

Bosch Power Tools

Deutsch | 7

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situatio- onen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese ange-schlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub ver-ringern.

4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defect ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lssst,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.

8 | Deutschland

g) Verwenden Sie Elektrowerkzeug, Zube-hör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Bohrmaschinen

▶ Tragen Sie Gehorschutz beim Schlagbohren. Die Einwirkung von Lärn kann Gehörverlust bewirken.
Benutzen Sie mit dem Gerät gefelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.
- Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Rückschlag verursachen. Das Einsatzwerkzeug blockiert wenn: - das Elektrowerkzeug überlastet wird oder - es im zu bearbeitenden Werkstück verkan-tet.

Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit ihrer Hand.
Halten Sie ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsens beschädigt wird. Beschädigte Ka bel erhöhen das Risiko eines elektrischen Schlages.

Funktionsbuchung

Lesen Sie alle Sicherheitschinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand

und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Schlagbohren in Ziegel, Beton und Gestein, sowie zum Bohren in Holz, Metall, Keramik und Kunststoff. Geräte mit elektronischer Regelung und Rechts-/Linkslauf sind auch geeignet zum Schrauben und Gewindeschneiden.

Deutsch | 9

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

1 Tiefenanschlag
2 Schnellspannbohrfutter
3 Taste für Tiefenanschlageinstellung
4 Umschalter „Bohren/Schlagbohren“
5 Stellrad Elektronische Drehzahlvorwahr (PSB 1000-2 RCE/PSB 1000-2 RCA)
6 Drehrichtungsanzeige Rechtslauf
7 Drehrichtungsanzeige Linklauf
8 Feststelltaste für Ein-/Ausschalter
9 Drehrichtungsumschalter
10 Ein-/Ausschalter
11 Gangwahlschalter
12 Zusatzgriff
13 Flugelschraube für Zusatzgriffverstellung
14 Absaugvorrichtung mit Staubbehälter
15 Staubbehalter
16 Stellrad Drehzahlvorwahl (PSB 850-2 RE/PSB 850-2 RA)
17 Entriebelungstaste für Staubnehmer
18 Filterelement (micro filtersystem) *
19 Gummidichtung für Staubbehälter
20 Staubschutzring
21 Entriebelungstaste für Absaugvorrichtung
22 Klammer für Absaugvorrichtung
23 Verschluss für Staubbehälter
24 Universalbithalter
25 Schrauberbit
26 Innensechskantschlüssel
*Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang. Das vollständige Zubehörfinden Sie in unserem Zubehörprogramm.
handelsüblich (nicht im Lieferumfang enthalten)

10 | Deutsch

Technische Daten

Schlagbohrmaschine	PSB ...	850-2 RE	850-2 RA	1000-2 RCE	1000-2 RCA
Sachnummer	3 603 ...	A73 0..	A73 0..	A73 5..	A73 5..
Nennaufnahmeleistung	W	850	850	1000	1000
Abgabeleistung	W	420	420	530	530
Leerlaufdrehzahl
- 1. Gang	min-1	50-850	50-850	50-1100	50-1100
- 2. Gang	min-1	50-2800	50-2800	50-2800	50-2800
Nenndrehzahl
- 1. Gang	min-1	850	850	1100	1100
- 2. Gang	min-1	2800	2800	2800	2800
Schlagzahl
- 1. Gang	min-1	14450	14450	18700	18700
- 2. Gang	min-1	47600	47600	47600	47600
Nenndrehmoment
- 1. Gang	Nm	4,6	4,6	3,5	3,5
- 2. Gang	Nm	1,3	1,3	1,0	1,0
Drehmoment bei max. Abgabeleis-tung
- 1. Gang	Nm	46	46	60	60
- 2. Gang	Nm	12	12	18	18
Drehzahlvorwahr		●	●	●	●
Konstantelektronik		-	-	●	●
Rechts-/Linkslauf		●	●	●	●
Staubabsaugung		-	●	-	●
Vollautomatische Spindelarretie-rung (Auto-Lock)		●	●	●	●
Spindelhalsdurchmesser	mm	43	43	43	43
max. Bohr-Ø (1./2. Gang)
- Mauerwerk	mm	20/16	20/16	22/16	22/16
- Beton	mm	18/13	18/13	20/13	20/13
- Stahl	mm	13/8	13/8	16/8	16/8
- Holz	mm	40/25	40/25	40/25	40/25
- mit montierter Absaugvorrichtung	mm	13/13	13/13	13/13	13/13
Bohrfutterspannbereich	mm	1,5-13	1,5-13	1,5-13	1,5-13
Gewicht entsprechend EPTA-Procedure 01/2003
- mit Absaugvorrichtung	kg	-	2,5	-	2,6
- ohne Absaugvorrichtung	kg	2,2	-	2,3	-
Schutzklasse		☐/II	☐/II	☐/II	☐/II

Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren.

Deutsch | 11

Gerausch-/Vibrationsinformation

		PSB 850-2 RE PSB 850-2 RA	PSB 1000-2 RCE PSB 1000-2 RCA
Messwerte ermittelt entsprechend EN 60745.
Der A-bewertete Gerauschpegel des Elektrowerkzeugs betragt typischerweise
Schaldruckpegel	dB(A)	97	100
Schalleistungspegel	dB(A)	108	111
Unsicherheit K=	dB	3	3
Gehörschutz/TRagen!
Schwingungsgesamtwerte (Vektorsumme dreier Rich-tungen) ermittelt entsprechend EN 60745:
Bohren in Metall:
Schwingungsemissionswert ah	m/s2	6,0	6,0
Unsicherheit K=	m/s2	1,5	1,5
Schlagbohren in Beton:
Schwingungsemissionswert ah	m/s2	26	26
Unsicherheit K=	m/s2	2,5	2,5
Schrauben:
Schwingungsemissionswert ah	m/s2	<2,5	<2,5
Unsicherheit K=	m/s2	1,5	1,5
Gewindeschneiden:
Schwingungsemissionswert ah	m/s2	<2,5	<2,5
Unsicherheit K=	m/s2	1,5	1,5

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder während, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

Konformitätserklärgung (C)

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).

Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

12 | Deutsch

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Staubabsaugung (PSB 850-2 RA/PSB 1000-2 RCA) (siehe Bilder A-F)

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimme Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarf nur von Fachleuten bearbeitet werden.

• Benutzen Sie möglichst eine Staubabsaung.
  Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrm Land gültige Vorschriften für die zu bearbeitenden Materialien.

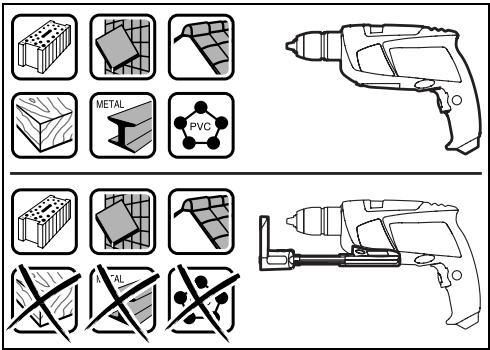

Verwenden Sie die Absaugvorrichtung nur bei der Bearbeitung von Beton, Ziegel und Mauerstein. Holz- oder Kunststoffspäne konnen leicht zu Verstopfungen führen.

Achtung Brandgefahr! Bearbeiten Sie mit montierter Absaugvorrichtung keine metallischen Werkstoffe. HeiBe Metallspane konnen Teile der Absaugvorrichtung entzünden.

Um ein optimales Absaugergebnis zu erhalten, beachten Sieitte folgende Hinweise:

• Achten Sie daraufuf, dass die Absaugvorrichtung bündig am Werkstück bzw. an der Wand anliegt. Damit wird gleichzeitig ein recht-winkliges Bohren erleichtert.
• Arbeitsen Sie beim Einsatz der Absaugvorrichtung immer mit maximaler Drehzahl.
• Nach Erreichen der gewünschten Bohrtiefeziehen Sie zuerst den Bohrer aus dem Bohrloch und schalten dann die Schlagbohrmaschine aus.
• Verwenden Sie die Absaugvorrichtung nur mit montiertem Filterelement 18, da sonst Staub/Späne ins Innere des Elektrowerkzeugs gelangen und these beschädigen können.
• Prufen Sie regelmäßig den Zustand des Filterelements 18. Bei Beschädigung des Filter-elementes theses sofort auswechseln.
• Insbesondere beim Arbeiten mit großen Bohrerdurchmessern kann sich der Staubschutzring 20 abnutzen. Tauschen Sie diesen bei Beschädigung aus.

Absaugvorrichtung aufsetzen (siehe Bild A)

Führer Sie die Absaugvorrichtung 14 von vorn an die Unterseite der Schlagbohrmaschine hersan. Achten Sie daraufuf, dass die Absaugvorrichtung 14 bündig am Gehäuse anliegt und arretiert wird.

Deutsch | 13

Absaugvorrichtung reinigen (siehe Bilder B-D)

Der Staubbehälter 15 reicht für etwa 20 Bohrungen mit einem Bohrerdurchmesser von 10 mm.

Bei schwächer werdender Absaugung muss der Staubbehälter 15 entleert werden. Drücken Sie dazu auf die geriffelte Fläche der Entriegelungs-taste 17 und nehmen Sie den Staubbehälter 15 ab.

Leeren und reinigen Sie den Staubbehalter 15. Reinigen Sie das Filterelement 18 durch Ausklopfen.

Überprüfen Sie das Filterelement 18 auf Beschädigungen und wechseln Sie es ggf. aus.

Drucken Sie auf die Halterung des Filterelements 18 undziehen Sie es hinaus. Wechseln Sie das Filterelement 18 inklusive der Halterung. Achten Sie beim Aufsetzen der Halterung daraufuf,dass die Gummidichtigung 19 eingesetzt ist.

Setzen Sie den Staubbehälter 15 wieder auf und drücken Sie zum Arretieren auf die glatte Fläche der Entriegelungstaste 17.

Absaugvorrichtung abnehmen (siehe Bild E)

Zur Demontage der Absaugvorrichtung 14 drucken Sie auf die Entriegelungstaste 21 und ziehen die Absaugvorrichtung 14 nach vorn ab.

Absaugvorrichtung verstauen (siehe Bild F)

Zum Verstuen der Absaugvorrichtung 14 im Koffer, behmen Sie die Absaugvorrichtung 14 ab, schieren diese zusammen und stecken Sie die Klammer 22 auf.

Setzen Sie den Verschluss 23 auf oder leeren Sie den Staubbehälter 15, bevor Sie die Absaugvorrichtung ablegen.

Zusatzgriff

Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zusammengriff 12.

Sie konnen den Zusammengriff 12 in 8 Positionen verstellen, um eine sichere und ermuddungsarme Arbeitshaltung zu erreichen.

Drehen Sie die Flügelschraube für die Zusatzgriffverstellung 13 entgegen dem Uhrzeigersinn und schiben Sie den Zusatzgriff 12 sowie nach vorn, bis Sie in die gewünschte Position schwenken können. Danachziehen Sie den Zusatzgriff 12 wieder zurück und drehen Sie die Flügelschraube 13 im Uhrzeigersinn wieder fest.

Bohrtiefe einstellen (siehe Bild G)

Mit dem Tiefenanschlag 1 kann die gewünschte Bohrtiefe X festgelegt werden.

Drücken Sie die Taste für die Tiefenanschlageinstellung 3 und setzen Sie den Tiefenanschlag in den Zusatzgriff 12 ein.

Die Riffelung am Tiefenanschlag 1 muss nach unten zeigen.

Ziehen Sie den Tiefenanschlag soweit Heraus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewündsten Bohrtiefe X entspricht.

Werkzeugwechsel (siehe Bild H)

Schnellspannbohrfutter

Bei nicht gedrücktem Ein-/Ausschalter 10 wird die Bohrspindel arretiert. Dies ermöglich ein Schnelles, bequemes und einfaches Wechseln des Einsatzwerkzeuges im Bohrfutter.

Öffnen Sie das Schnellspannbohrfutter 2 durch Drehen in Drehrrichtung 0, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein.

Drehen Sie die Hülse des Schnellspannbohrfutters 2 in Drehrichtung ② von Hand kräftig zu, bis kein Übberrasten mehr hörbar ist. Das Bohrfutter wird dadurch automatisch verriegelt.

Die Verriegelung lösst sich wieder, wenn Sie zum Entfernen des Werkzeuges die Hülse in Gegenrichtung drehen.

Schraubwerkzeuge

Bei der Verwendung von Schrauberbits 25 sollen den Sie immer einen Universalbithalter 24 benutzen. Verwenden Sie nur zum Schraubenkopf passende Schrauberbits.

Zum Schrauben stellen Sie den Umschalter „Bohren/Schlagbohren“ 4 immer auf das Symbol „Bohren".

14 | Deutsch

Bohrfutter wechseln

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Bohrfutter demontieren (siehe Bild I)

Demontieren Sie den Zusammengriff und bringen Sie den Gangwahlschalter 11 in die Mittelstellung zwischen 1. und 2. Gang.

Fuhren Sie einen Stahlstift 0.4mm mit ca. 50~mm Lange in die Bohrung am Spindelhals ein, um die Bohrspindel zu arretieren.

Spannen Sie einen Innensechskantschlüssel 26 mit dem kurzen Schaft voran in das Schnellspannbohrfutter 2 ein.

Legen Sie das Elektrowerkzeug auf eine standfeste Unterlage, z. B. eine Werkbank. Halten Sie das Elektrowerkzeug fest und losen Sie das Schnellspannbohrfutter 2 durch Drehen des Innensechskantschlüssels 26 in Drehrichtigung 0. Ein festsitzendes Schnellspannbohrfutter wird durch einen leichten Schlag auf den langen Schaft des Innensechskantschlüssels 26 gelost. Entfernen Sie den Innensechskantschlüssel aus dem Schnellspannbohrfutter und schrauben Sie das Schnellspannbohrfutter vollständig ab.

Bohrfutter montieren (siehe Bild J)

Die Montage des Schnellspannbohrfutters erfolgt in umgekehrter Reihenfolge.

Entfernen Sie nach erfolgter Montage des Bohrfutters den Stahlstift wieder aus der Bohrung.

Das Bohrfutter muss mit einem Anzugsdrehmoment von ca. 50-55 Nm festgezogen werden.

Betrieb

Inbetriebnahme

• Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.

Drehrichtung einstellen (siehe Bild K)

Mit dem Drehrrichtungsumschafter 9 konnen Sie die Drehrrichtung des Elektrowerkzeuges andere. Bei gedrücktem Ein-/Ausschalter 10 ist dies jedoch nicht möglich.

Rechtslauf: Zum Bohren und Eindrehen von Schrauben drücken Sie den Drehrichtungsumschafter 9 nach links bis zum Anschlag durch.

Die Drehrrichtungsanzeige Rechtslauf 6 zeigt die gewählte Drehrrichtung an.

Linklauf: Zum Lösen bzw. Herausdrehen von Schrauben und Muttern drücken Sie den Drehrichtungsumschalter 9 nach rechts bis zum Anschlag durch.

Die Drehrrichtungsanzeige Linklauf 7 zeigt die gewählte Drehrrichtung an.

Betriebsart einstellen

Bohren und Schrauben

Stellen Sie den Umschalter 4 auf das Symbol „Bohren".

Schlagbohren

Stellen Sie den Umschalter 4 auf das Symbol „Schlagbohren".

Der Umschalter 4 rastet spürbar ein und kann auch bei laufendem Motor betätig werden.

Mechanische Gangwahl

• Sie können den Gangwahlschalter 11 bei langsam laufendem Elektrowerkzeug betätigen. Dies sollte jedoch nicht bei Stillstand, voller Belastung oder maximaler Drehzahl erfolgen.

Mit dem Gangwahlschalter 11 konnen 2 Drehzahlbereiche vorgewählt werden.

Deutsch | 15

Gang I:

Niedriger Drehzahlbereich; zum Arbeitsen mit großem Bohrdurchmesser oder zum Schrauben.

Gang II:

Hoher Drehzahlbereich; zum Arbeitsen mit keinem Bohrdurchmesser.

Lässt sich der Gangwahlschalter 11 nicht bis zum Anschlag schwenken, drehen Sie die Antriebsspindel mit dem Bohrer etwas.

Ein-/Ausschalten

Drucken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter 10 und halten Sie ihn gedrückt.

Zum Feststellen des gedrucken Ein-/Ausschalters 10 drücken Sie die Feststelltaste 8.

Um das Elektrowerkzeug auszuschalten setzen Sie den Ein-/Ausschalter 10 los bzw. wenn er mit der Feststelltaste 8 arretiert ist, drücken Sie den Ein-/Ausschalter 10 kurz und haltenihn dann los.

Drehzahl/Schlagzahl einstellen

Sie können die Drehzahl/Schlagzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wieweit Sie den Ein-/Ausschalter 10 eindrücken.

Leichter Druck auf den Ein-/Ausschalter 10 bewirkt eine niedrige Drehzahl/Schlagzahl. Mit zunehmendem Druck erhöht sich die Drehzahl/Schlagzahl.

Drehzahl/Schlagzahl vorwahlen (PSB 850-2 RE/PSB 850-2 RA)

Mit dem Stellrad Drehzahlvorwahr 16 können Sie die benöttigte Drehzahl/Schlagzahl auch während des Betriebes vorwahlen.

Die erforderliche Drehzahl/Schlagzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.

Elektronische Drehzahlvorwahr (PSB 1000-2 RCE/PSB 1000-2 RCA)

Mit dem Stellrad Elektronische Drehzahlvorwahr 5 können Sie die benötigte Drehzahl/Schlagzahl auch während des Betriebes vorwahlen.

Die erforderliche Drehzahl/Schlagzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.

Zum Arbeitsen mit kleiner Drehzahl.

Zum Arbeitsen mit maximaler Drehzahl.

Arbeitshinweise

• Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter/Schraube auf. Sich drehende Einsatzwerkzeuge können abruchten.

Nach längerem Arbeiten mit kleiner Drehzahl sollenn Sie das Elektrowerkzeug zur Abkuhlung ca. 3 Minuten lang bei maximaler Drehzahl im Leerlauf drehen halten.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Luftungsschlitze sauber, um gut und safer zu arbeiten.

Sollte das Elektrowerkzeug bzw. sorgfältiger Herstellungs- und Prüferverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für Bosch-Elektronerkzeuge ausführten zu halten.

16 | Deutsch

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören.

www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]

Fax: [phone]

E-Mail: Servicezentrum.Elektrowerkzeuge@de.

b Bosch.com

Tel. Kundenbergatung: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

Tel.: [phone]

Fax: [phone]

E-Mail:

[e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht muss

sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Änderungen vorbehalten.

Safety Notes

E-Mail: [e-mail]

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: [phone]

Fax: [phone]

2) Elektrische verilgheit

Mechanische toerentalkeuze

Draaiende inzetgereedschappen können uitglieden.
