GEBRUIKSAANWIJZING PSB 850-2 RE BOSCH

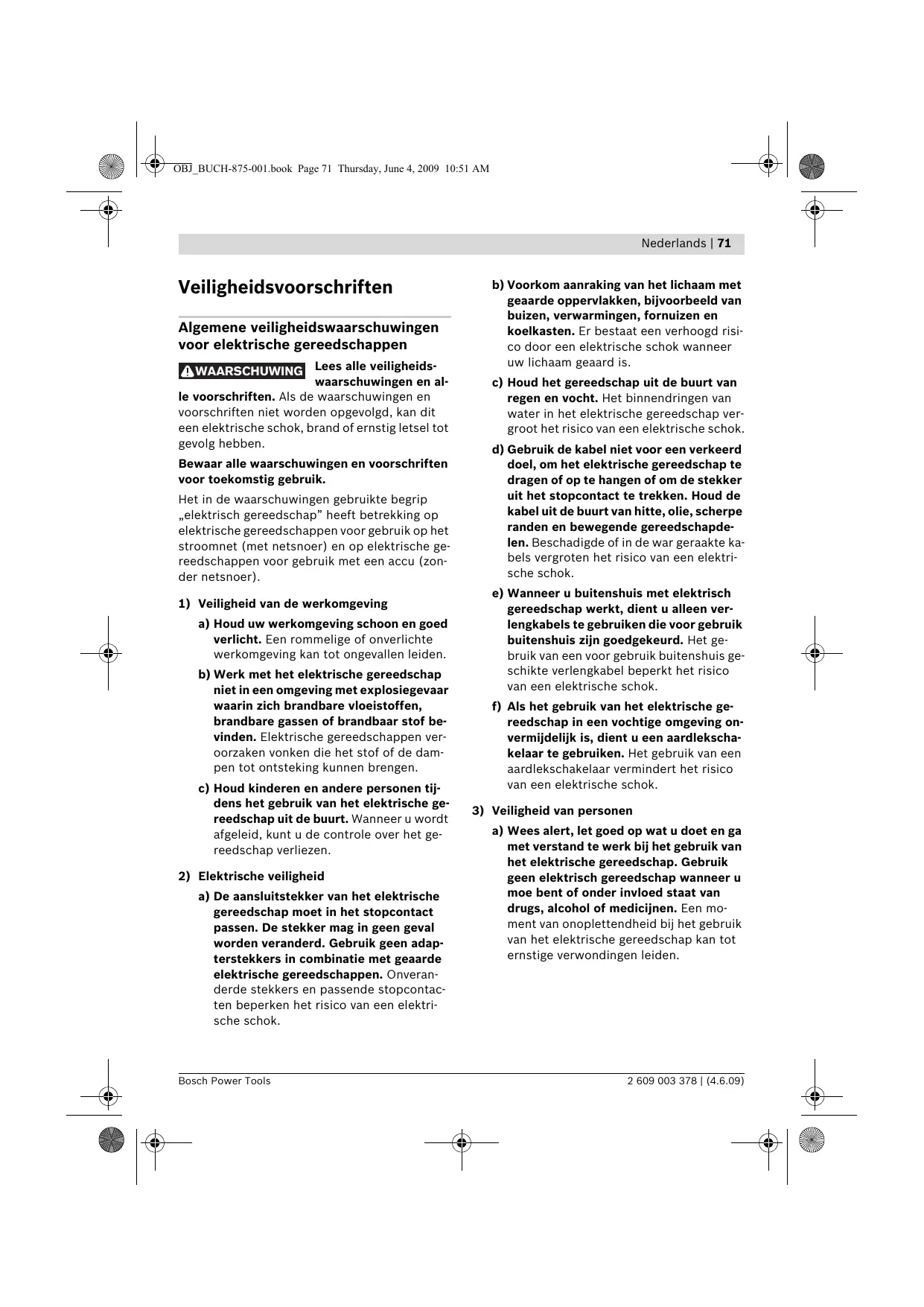

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligeidswaarschuwingen en al

le voorschriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebrukke begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligkeit van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking{kunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneru wordt afgeleid,kest u de controle over het gereedschap verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekkeruit het stopcontact te trekken. Houd de kabeluit de buurt van把它, scherpe randen en bewegende gereedschapden. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gezreedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en gamet verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

72 | Netherlands

b) Draag persoonlijke beschemende uitrusting. Draag altiijd een verilgheidsbril. Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werksochoenen, een verilgheidshelm of gehoorbescheming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschapuitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorzieening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondeningen leiden.
e) Voorkom een onevenwichtigige lichaams-houding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in on-verwachte situatuies beter onder controle houden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.
g) Wonneer stofafzuigings- of stofopvang-voorzieningen kuren worden gemonteerd, dient u zich ervan te verzekerend dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en要去 worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er nicht mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner deze door onervaren Personen worden gebruikt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderden zodenig gebroken of beschadigd zichn dat de werkking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderden voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhoven elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zich gemakkelijk te geleiden.

Nederlands | 73

g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassen gen kan tot gevaarlijke situatuies leiden.

5) Service

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verwangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor boormachines

Draag een gehoorbescherming bij klopboorwerkzaamheden. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben.
- Gebruik de bij het gereedschap geleverde extra handgrepen. Het verlies van de controle kan tot verwondingen leiden.
Houd het gereedschap aan de geisoleerde greepvlakken vast als u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigensstrookabel kan raken. Contact met een onder spanning staande leiding kan ook metalendelen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische ledingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiele schade.
Schakel het elektrische gereedschap onmiddelijkukt als het inzetgereedschapblokkeert. Houdrekening met groer reactiemomenten die een terugslagverozaken.

Het inzetgereedschap blokkeert als:

• het elektrische gereedschap worden overbelast of
• het in het te bewerken werkstuk Kantelt.

Houd het elektrische gereedschapijdens de werkzaamheden stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap worden met twee handen veiliger geleid.
Zet het werkstuk vast. Een met spanvoortzie- ningen of een bankschoef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand kutn doen.
Houd uw werkplek schoon. Materiaalmengsels bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen.
Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
Gebruik het elektrische gereedschap Niet met een beschadigde kabel. Raak de beschadigde kabel Niet aan en trek de stekkeruit het stopcontact als de kabelijdens dewerkzaamheden worden beschadigd.Beschadigde kabels vergroten het risico van een elektrische schok.

Functiebeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het gereedschap is bestemd om te klopboren in baksteen, beton en steen en om te boren in hout, metaal, keramiek en kunststof. Gereedschappen met elektronische regeling en rechts-/ linksdraaien zich ook geschikt voor het in- en uitdraaien van schroeven en het snijden van schroefdraad.

74 | Nederlands

Afegebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Diepteaanslag
2 Snelspanboorhouser
3 Knop voor instelling van de diepteaanslag
4 Schakelaar „Boren/klopboren"
5 Stelwiel elektronisch vooraf instelbaar toerental (PSB 1000-2 RCE/PSB 1000-2 RCA)
6 Draarichtingindicatie rechtsdraaien
7 Draairichtingindicatie linksdraaien
8 Blokkeerknop voor aan/uit-schakelaar
9 Draairichtingschakelaar
10 Aan/uit-schakelaar
11 Toerentalschakelaar
12 Extra handgreep
13 Vleugelbout voor verstelling van de extra handgreep
14 Afzuigvoorziening met stofreservoir*
15 Stofreservoir
16 Stelwiel vooraf insteelbaar toerental (PSB 850-2 RE/PSB 850-2 RA)
17 Ontgrendelingsknop voor stofreservoir
18 Filterelement (microfiltersysteme)
19 Rubberdichting voor stofreservoir
20 Stofbeschemrming
21 Ontgrendelingsknop voor afzuigvoorziening*
22 Klem voor afzuiigvoorziening*
23 Sluiting voor stofreservoir
24 Universeelbithouder
25 Bit
26 Inbussleutel
Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.
**In de handel verkrijgbaar (niet meegeleverd)

Nederlands | 75

Technische gegevens

Klopboormachine	PSB ...	850-2 RE	850-2 RA	1000-2 RCE	1000-2 RCA
Zaaknummer	3 603 ...	A73 0..	A73 0..	A73 5..	A73 5..
Opgenomen vermogen	W	850	850	1000	1000
Afgegeben vermogen	W	420	420	530	530
Onbelast toerental
- Stand 1	min-1	50-850	50-850	50-1100	50-1100
- Stand 2	min-1	50-2800	50-2800	50-2800	50-2800
Nominaal toerental
- Stand 1	min-1	850	850	1100	1100
- Stand 2	min-1	2800	2800	2800	2800
Aantal slagen
- Stand 1	min-1	14450	14450	18700	18700
- Stand 2	min-1	47600	47600	47600	47600
Nominaal draaimoment
- Stand 1	Nm	4,6	4,6	3,5	3,5
- Stand 2	Nm	1,3	1,3	1,0	1,0
Draaimoment bij max. afgegeben vermogen
- Stand 1	Nm	46	46	60	60
- Stand 2	Nm	12	12	18	18
Vooraf instelbaar toerental		●	●	●	●
Constant-electronic		-	-	●	●
Rechts- en linksdraaien		●	●	●	●
Stofafzuiging		-	●	-	●
Volutautomatische blokkering van de uitgaande as (Auto-Lock)		●	●	●	●
Ashals-Ø	mm	43	43	43	43
Max. boor-Ø (stand 1/2)
- Metselwerk	mm	20/16	20/16	22/16	22/16
- Beton	mm	18/13	18/13	20/13	20/13
- Staal	mm	13/8	13/8	16/8	16/8
- Hout	mm	40/25	40/25	40/25	40/25
- Met gemonteerde afzugvoorziening	mm	13/13	13/13	13/13	13/13
Boorhouderspanbereik	mm	1,5-13	1,5-13	1,5-13	1,5-13
Gewicht volgens EPTA-Procedure 01/2003
- Met afzugvoorziening	kg	-	2,5	-	2,6
- Zonder afzugvoorziening	kg	2,2	-	2,3	-
Isolatieklasse		☐/II	☐/II	☐/II	☐/II

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uit-voeringen können deze gegevens afwijken.
Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen können afwijken.

76 | Netherlands

Informatie over geluid en trillingen

		PSB 850-2 RE PSB 850-2 RA	PSB 1000-2 RCE PSB 1000-2 RCA
Meetwaarden bepaald volgens EN 60745.
Het A-gewogen geluidsniveau van het gereedschap edraagt kenmerkend
Geluidsdrukniveau	dB(A)	97	100
Geluidsvermogenniveau	dB(A)	108	111
Onzekerheid K=	dB	3	3
Draag een gehoorbescherming.
Totale trillingswaarden (vectorsom van drierichtingen) bepaald volgens EN 60745:
Boren in metaal:
trillingsemissiewaarde ah	m/s2	6,0	6,0
onzekerheid K=	m/s2	1,5	1,5
Klopboren in beton:
trillingsemissiewaarde ah	m/s2	26	26
onzekerheid K=	m/s2	2,5	2,5
Schroeven in- en uitdraaien:
trillingsemissiewaarde ah	m/s2	<2,5	<2,5
onzekerheid K=	m/s2	1,5	1,5
Schroefdraad snijden:
trillingsemissiewaarde ah	m/s2	<2,5	<2,5
onzekerheid K=	m/s2	1,5	1,5

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de voornaamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehonden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeitsproces.

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gevevens“ beschreiben product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).

Technisch dossier bij:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Trek algid voor werkzaaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

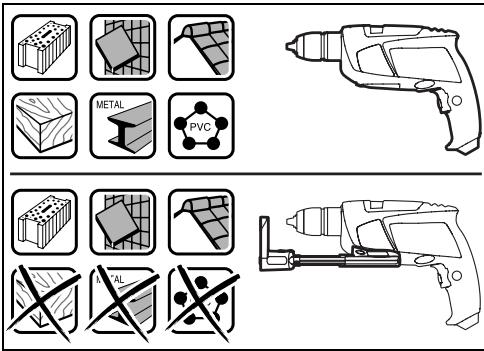

Stofafzuiging (PSB 850-2 RA/PSB 1000-2 RCA) (zie afbeeldingen A-F)

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kuren schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschemingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

• Gebruik indien möglich een stofafzüiging.
  Zorg voor een goede ventilatie van de werkplek.
  Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

• Gebruik de afzuigvoorziening alleen bij de bewerking van beton, steen en baksteen. Hout- en kunststofspanen können gemakkelijk tot verstoppingen leiden.
  Let op, brandevaar! Bewerk met een gemonteerde afzuiigvoorziening geen metaal. Hete metaalspanen können delen van de afzuiigvoorziening ontsteken.

Neem de volgende aanwijzingen in ache voor een optimaal afzuigresultaat:

• Let erop dat de afzuigvoorzieing goed aan sluit op het werkstuk of de muur. Daarmee worden tegelijkertijd haaks boren vergemakkelijkt.
  Werk bij het gebruik van de afzuigvoorziening algtd met maximaal toerental.
• Na het bereiken van de gewenste boordiepte trekt u eerst de boor u het boorgat en schakelt uervoalgens de klopboormachine UIT.
• Gebruik de afzuiqvoorziening alleen met gemonteerd filterelement 18, aangezien anders stof en spanen in het elektrische gereed-schap terecht+kunnen komen en dit+kunnen beschadigen.
• Controller regelmatig de toestand van het filtrilege 18. Als het filtrilege beschadigd is, dient u het onmiddelijk te vervangen.
  In het bijzonder bij werkzaamheden met gro- te boordiameters kan de stofbeschemrning 20 slijten. Vervang deze bij beschadiging.

78 | Netherlands

Afzuigvoorziening aanbrengen (zie afbeelding A)

Geleid de afzuigvoorziening 14 van voren gegen de onderzijde van de klopboormachine. Let erop dat de afzuigvoorziening 14 goed op het machinehuis aansluit en vergrendeld worden.

Aflovgoorziening reinigen (zie afbeeldingen B-D)

Het stofreservoir 15 is voldoende voor ca. 20 boorgaten met een boordiameter van 10mm

Als de afzuiig zwakker wordt, moet het stofreservoir 15 leeggemaaakt worden. Druk waarvoor op het geribbelde vlak van de ontgrendelingsknop 17 en verwijder het stofreservoir 15.

Maak het stofreservoir 15 leeg en reinig het. Reinig het filterelement 18 door het uit te kloppen.

Controller het filterelement 18 op beschadigingen en verrang het indien nodig.

Druk op de houder van het filterelement 18 en trek het filtrilegeen maar buiten. Wissel het filtrilege 18 inclusief de houder. Let er bij hetplaatsen van de houder op dat de rubberdichting 19 is aangebracht.

Breng het stofreservoir 15 sheer aan en druk om te vergrendelen op het gladde oppervlak van de ontgrendelingsknop 17.

Afzuigvoorziening verwijderen (zie afbeelding E)

Als u de afzuigvoorziening 14 wilt demonteren, drukt u de ontgrendelingsknop 21 in en trekt u de afzuigvoorziening 14 maar voren toe los.

Afzuigvoorziening opbergen (zie afbeelding F)

Voor het opbergen van de afzuiigvoorziening 14 in de koffer verwijdert u de afzuiigvoorziening 14, schuift u deze in elkaar en steekt u de klem 22 vast.

Breng de sluiting 23 aan of maak het stofreservoir 15 leeg voordat u de afzuigvoorziening neerlegt.

Extra handgreep

Gebruik het elektrische gereedschap alleen met de extra handgreep 12.

U kunt de extra handgreep 12 in 8 standen verstellen voor een veilige houdingijdens de werkzaamheden zonder vermoeidheid.

Draai de vleugelschroef voor de overstelling 13 van de extra handgreep gegen de wijzers van de klok in en duw de extra handgreep 12 maar voren totdat u deze in de gewenste stand kut draaien. Daarna trekt u de extra handgreep 12 waar terug en draait u de vleugelschroef 13 met de wijzers van de klok mee werk vast.

Boordiepte instellen (zie afbeelding G)

Met de diepteaanslag 1 kan de gewenste boordiepte X worden vastgelegd.

Druk op de knop voor de instelling van de diep-teaanslag 3 en zet de diepteaanslag in de extra handgreep 12.

De ribbels op de diepteaanslag 1要去en maar anderen wijzen.

Trek de diepteaanslag zo ver maar buiten dat de afstand:tussen de punt van de boor en de punt van de diepteaanslag overeenkomt met de gewenste boordiepte X.

Inzetgereedschap wisselen (zie afbeelding H)

Snelspanboorhouser

Als de aan/uit-schakelaar 10 Niet is ingedrukt, wordt de uitgaande as geblokkeerd. Hierdoor kan het inzetgereedschap in de boorhouder snel, gemakkelijk en eenvoudig worden verrangen.

Open de snelspanboorhouser 2 door deutsche in draairichting 1 te draaien tot het gereedschap kan worden ingezet. Zet het gereedschap in.

Draai de huls van de snelspanboorhouser 2 in draairichting met uw hand stevig vast tot er geen klikgeluid meer hoorbaar is. De boorhouser wordt daardoor automatisch vergrendeld.

De vergrendeling worden越 opgeheven als u voor het verwijderen van het toebehoren de huls in de tegengestelderichting draait.

Schroeftoebehoren

Bij het gebruik van bits 25 dient u altiijd een universeelbithouder 24 te gebruiken. Gebruik al-leen bits die bij de schroefkop passen.

Als u wilt schroeven, zet u de omschakelknop „Boren/klopboren" 4.altijd op het symbol „Bo- ren".

Boorhouser wisselen

Trek algid voor werkzaaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Boorhouser demonteren (zie afbeelding I)

Demonteer de extra handgreep en breng de toertrentalschakelaar 11 in de middelste stand tussen stand 1 en stand 2.

Steek een stalen pen 4mm met een lenghte van ca. 50~mm in het boorgat op de ashals om deuitgaande as te vergrendelen.

Span een inbussleutel 26 met de korte schacht\ aar voren in de snelspanboorhouser 2.

Leg het elektrische gereedschap op een stabiele ondergrond, bijvoorbeeld een werkbank. Houd het elektrische gereedschap vast en draai de snelspanboorhouser 2 los door de inbussleutel 26 in draairichting te draaien. Een vastzitten de snelspanboorhouser wordt losgemaakt door een lichte slag op de lange schacht van de inbussleutel 26. Verwijder de inbussleutel uit de snelspanboorhouser en schroef de snelspanboorhouser volledig los.

Boorhouser monteren (zie afbeelding J)

De montage van de snelspanbooorhouser vindt plaats in omgeekerde volgorde.

Verwijder na de montage van de boorhouser de stalen pen weeer uit het boorgat.

! De boorhouser要去 worden vastgedraaid met een aandraaimoment van ca. 50-55 Nm.

Gebruik

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen nutzen ook met 220 V worden gebruikt.

Draairichting instellen (zie afbeelding K)

Met de draairichtingomschakelaar 9 kunt u de draairichting van het elektrische gereedschap veranderen. Als de aan/uit-schakelaar 10 is ingedrukt, is ditECHTER Niet möglichk.

Rechtsdraaien: Als u wilt boren of schroeven wilt indraaien, drukt u de draairichtingschakelaar 9aar links tot aan de aanslag door.

De draairichtingindicatie rechtsdraaien 6 geeft de gekozen draairichting aan.

Linksdraaien: Als u schroeven of moeren wiltuit- of losdraaien, drukt u de draairichtingschakelaar 9aar rechts tot aan de aanslag door.

De draairrichtingindicatie linksdraaien 7 geeft de gekozen draairrichting aan.

Functie instellen

Boren en schroeven

Zet de omschakelknop 4 op het symbol „Boren".

Klopboren

Zet de schakelaar 4 op het symbool "Klopboren".

De schakelaar 4 klicht merkbaar vast en kan ook terwijl de motor loopt worden bediend.

80 | Netherlands

U kunt de toerentalschakelaar 11 bedienen verwijl het elektrische gereedschap langzaam loopt. Dit magECHter Niet bij stilstand, volledige belasting of maximaal toerental gebeuren.

Met de toerentalschakelaar 11 kunt u twee toerentalbereiken vooraf instellen.

Stand I:

Laag toerentalbereik. Voor werkzaamheden met een große boordiameter en voor het in- en uitdraaien van schroeven.

Stand II:

Hoog toerentalbereik. Voor werkzaamheden met eenkleine boordiameter.

Als de toerentalschakelaar 11 Niet tot aan de aanslag kan worden gedraaid, draait u de uitgaande as met de boor iets.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschake-len drukt u op de aan/uit-schakelaar 10 en houdt u deze ingedrukt.

Als u de ingedrukte aan/uit-schakelaar 10 wilt vastzetten, druk u op de vastzetknop 8.

Als u het elektrische gereedschap wilt uitscha-kelenThatu de aan/uit-schakelaar 10 los,of als deze met de blokkeerknop 8 vergrendeld is, drukt u de aan/uit-schakelaar 10 kort in en laat u deze cervolgens los.

Toerental of aantal slagen instellen

U kunt het toerental of aantal slagen van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uit-schakelaar 10 indrukt.

Lichte druk op de aan/uit-schakelaar 10 heeft een lager toerental of aantal slagen tot gevolg. Met toenemende druk worden het toerental of het aantal slagen hoger.

Toerental of aantal slagen vooraf instellen (PSB 850-2 RE/PSB 850-2 RA)

Met het stelwiel voor het vooraf instellen van het toerental 16(Int) u het benodigde toerental of het aanlal slagen, ook verwijl de machine loopt, vooraf instellen.

Het vereiste toerental of het aantal slagen is afhankelijk van het materiaal en de werkkomstandigeden en kan proefondervindelijk worden vastgesteld.

Elektronisch vooraf instelbaar toerental (PSB 1000-2 RCE/PSB 1000-2 RCA)

Met het stelwiel elektronisch vooraf instelbaar toerental 5(Int) u het benodigde toerental of het eenantal slagen, ook verwijl het elektrische gereedschap loopt, vooraf instellen.

Het vereiste toerental of het aantal slagen is afhankelijk van het materiaal en de werkkomstandigeden en kan proefondervindelijk worden vastgesteld.

Voor werkzaamheden met een laag toerental.

Voor werkzaamheden met maximaal toerental.

Tips voor de werkzaamheden

Plaats het elektrische gereedschap alleu nuitgeschakeld op de moer of schroef.

Laat na langdurige werkzaamheden met een laag toerental het elektrische gereedschap afkoelen door het ca. 3 minutes met maximumtoerental onbelast te lately lopen.

Onderhoud en service

Onderhoud en reiniging

Trek algid voor werkzaaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopengingen algid schoon om goed en veilig te werken.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van verwangingsonderdelen alkijd het uit tien cijfers bestande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen
niet bij het huisvuil.
Volgens de Europese richtig
2002/96/EG over elektrische en
elektronische oude apparaten en
de omzetting van de richtlijn in na

tionalrrechtmoetenietmeebruikbare elektrische gereedschappenapartwordeningezameld en op een voor het milieu verantwoordewijze worden hergebruikt.

Wijzigingen voorbehonden.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verwangingsonderdelen. Explosietekeningen en informatie over verwangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onsze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Belgi en Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

82 | Dansk
