KULLANIM KILAVUZU PSB 850-2 RE BOSCH
UYARI Butun uyarilari ve talimat hukumlereini okuyun. Aqiklanan uyarilara ve
talimat hukumlerine uyulmadigi takdirde elektrik carpmalarina, yanginlara ve/veya aigr yaralanmalarana neden olunabilir.
Bütün uyarışı ve talimat hülçumlere ileride kullanmak uzere saklayın.
Uyari ve talimat hukumlerinde kullananan "Elektrikli El Aleti" kavrami, akim sebekesine bagli (sebeke baglanti kablosu ile) aletterle akü ile calisan aletleri (akim sebekesine baglantı olmayan aletler) kapsamaktadir.
1) Calisma yeri güvenligi
a) Calistiginiz yeri temiz tutun ve iyi aydinlatin. Calistiginiz yer dizensiz ise ve iyi aydinlatilmamisa kazalar ortaya cikabilir.
b) Yakininda patlayici maddeler, yanici sivi, gaz veya tozlarin bulundugu yerlerde elektrikli el aleti ile calismayin. Elektrikli el aletleri, toz veya buharlarin tutusmasina neden olabilecek kivilcimlar cikarirlar.
c) Elektrikli el aleti ile calisirken;cocuklari ve baskalarini uzakta tutun. Dikkatiniz).. dagilacak olursa aletin kontrolunu kaybedebilirsiniz.
2) Elektrik Güvenligi
a) Elektrikli el aletinin böglanti fişi prize uymaldir. Fisi hiçbir zaman degistirmeyin. Koruyucu topraklanmş elektrikli el aletleri ile birlikte adaptorfor fş kullanmayin. Degistirilmemiş fiş ve uygün pris elektrik carpma tehlikesini azaltir.
b) Borular, kalorifer petekleri, isiticilar ve buzdalapları gibi topraklanmş:yüzylelerle bedensel temasa gelmekten kaci-nin. Bedeniniz topraklandigianda buyuk bir elektrik carpma tehlikesi ortayaçkar.
c) Aleti yagmur altoanda veya nemli ortam-larda birakmayin. Suyun elektrikli el aleti icine sizmasi elektrik carpma tehlikesini artirir.
d) Elektrikli el aletini kablosundan tutarak tasimayin, kabloyu kullanarak asmayin veya kablodan cekerek fişi*cikarmayin. Kabloyu isidan, yagdan, keskin kenarlı cismlerden veya aletin hareketli parçalarindan uzak tutun. Hasarlı veya dolas-miş kablo elektrik;carpma tehlikesini artirir.
e) Bir elektrikli el aleti ile açık havada calisirken, mutlaka açık havada kulla-nilmaya uygun uzatma kablosu kullanin. Açık havada kullailmaya uygun uzatma kablosunun kullaımelektrik carpma tehlikesini azaltir.
f) Elektrikli el aletinin nemli ortamlarda calistirilmasi sartsa, mutlaka ariza akimi koruma salteri kullanin. Ariza akimi koruma salterinin kullanimie elektrik carpma tehlikesini azaltir.
3) Kišilerin Güvenligi
a) Dikkatli olun, ne yaptiiginiza dikkat edin, elektrikl el aleti ile isinizi makul bir tempo ve yontemle yurutün. Yorgunsaniz, aldiginiz haplarin, ilaclarin veya alkolun etkisinde iseniz elektrikl el aletini kulanmayin. Aleti kullanirken bir anki dikkatsizlik onemli yaralanmalaria neden olabilir.
b) Daima ki§isel koruyucu donanim ve bir koruyucu gozluk kullanin. Elektrikli el aletinir üve kullanimina uygun olarak; toz maskesi, kaymayan is ayakkabilari, koruyucu kask veya koruyucu kulaklik gibi koruyucu donanim kullanimi yaralanma tehlikesini azaltir.
c) Aleti yanlslikla calistirmaktan kaçınin. Akim ikmal Şebekesine ve/veya aküye baglamadan, elinize alip taşmadanònce elektrikli el aletinin kapali olduğundan emin olun. Elektrikli el aletini parmagıniz salter üzerinde dururken taşırsanı ve alet acıkken fişi prize tokarsaniz kazalara neden olabilirsiniz.
130 | Türççe
d) Elektrikli el aletini calistirmadan once ayar aletlerini veya anahtarlari aletten cikarin. Aletin donen parcalari icinde bulunabilecek bir yardimci alet yaralanmalarana neden olabilir.
e) Calisirken bedeniniz anormal durumda olmasin. Calisirken durusunuz guvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iy kontrl edbilirsiniz.
f) Uygun is elbiseleri giyin. Genis giysiler giymeyin ve takı takmayın. Saçlarinizi, giysileriniz ve eldivenlerinizi aletin hareketli parçalarindan uzak tutun. Bol giysiler, uzun-SAclar veya takilar aletin hareketli parçaları tarafindan tutulabilir.
g) Toz eme donanimi veya toztutma terti bati kullanirken, bunlarin bagli oldugundan ve dogru kullanildigindan emin olun. Toz eme donanimin kullanimi tozdan kaynalanabilecek tehlikeleri azaltir.
4) Elektrikli el alelterinin özenle kullanimi ve bakimi
a) Aleti asiri olcede zorlamayin. Yaptiginiz ise uygun elektrikli el aleleri kullanin. Uygun performansli elektrikli el aleti ile, belirlenen calisma alaninda daha iyi ve guvenli calisirsiniz.
b) Salteri bozuk olan elektrikli el aletini kul-lanmayin. Aciip kapanamayan bir elektrrikli el aleti tehlikelidir ve onarilmaldir.
c) Alette bir ayarlama islemine baslamadan ve/veya akuyu cikarmadan once, herhangi bir aksesuari degistirirken veya aleti elinizden birakirken fisi prisden cekin. Bu onlem, elektrikli el aletinin yanlisi kla calismasini onler.
d) Kullanim din duran elektrikli el aletlerini;cocuklarin ulasamayacagirbir yerde sak-layin.Aleti kullanmayi bilmeyen veya bu kullanim kilavuzunu okumayan kisilerin aletle calismasina izin vermeyin.Dene-yimsiz kisiler tarafindan kullanildiginda elektrikli el aletleri tehlikelidir.
e) Elektrikli el aletinizin bakimini özenle yapın. Elektrikli el aletinizin kusursuz olarak ilev gormesini engelleyebilecek bir durumun olup olmadigişi, hareketli parçaların kusursuz olarak ilevGORUP gormediklerini ve sikişip sikismadiklarini, parçaların hasarlı olup olmadigişi kontrol edin. Aleti kullanmaya baslamadan once hasarlı parçaları onartin. Birçok is kazasi elektrikli el aletlerinin seksu bakimindan kaynaklanir.
f) Kesici uclari daima keskin ve temiz tutun. Özenle bakimi yapilmıkeskin kenarlı kesme uçların malzeme icinde sikişa tehlikesi daha azır ve daha rahat kullanım olanalık saglarlar.
g) Elektrikli el aletini, aksesuari, uclari ve benzerlerini, bu ozel tip alet icin ongörulen talimata gore kullanin. Bu sirada calisma kosullarini ve yaptiginiz isi dikate alin. Elektrikli el aletlerinin Kendileri icin ongorulen alanin disinda kullanilmasi tehlikeli durumlara neden olabilir.
5) Servis
a) Elektrikli el aletinizi sadece yetkili personele ve original yedek parca kullanma kosulu ile onartin. Bu sayede aletin guvenligini surekli hare getirirsiniz.
Matkaplar icin guvenlik talimati
Darbeli delme yaparken koruyucu kulaklik kullanin. Calisirken cikan gurultu isitme kayiplarina neden olabilir.
Elektrikli el aleti ile birlikte teslim edilen ek tutamigi kullanin. Aletin kontrolunün kaybi yaralanmalara neden olabilir.
Alet ucanun görünmen elektrik kaboları na vya aletin kendi sebeke bölganti kablosuna rastlama olasligi bulunan,isleri yaparken elektrikli el aletini izolasyonlu tutamğindan tutun.Gerilim ileten kabolarla temas elektrikli el aletinin metal parçalarini da elektrik akimina maruz birakabilir ve elektrik carpmasina neden olabilir.
Türkce | 131
Görünmenyen sebeke hatlarihi belirlemek icin uygun tarama cihazlar kullanin veya mahalli ikmal sirketinden yardim alin. Elektrik kabolariyla kontak yangina veya elektrik carpmasina neden olabilir. Bir gaz borusunun hasara uğramasi patlamalara neden olabilir. Su borularina giriş maddi zarara yol acabilir.
Aletle kullananan uç bloke olacak olursa elektrikli el aletini hemen kapatin. Geri tepme kuvveti olusturabilecek reaksiyon momentlerine karşi dikkatli olun. Üçlar Şu durumlarda bloke olur:
-Elektrikli el aleti asiri olcude zorlaninca veya
- i§lenen is parcasi iciinde acilana yaparsa.
Calisirken elektrikli el aletini iki elinizle sikica tutun ve durus pozisyonunuzung Güvenli olmasina dikkat edin. Elektrikli el aleti iki elle daha güvenli kullanlr.
is parcasini emniyete alin. Bir germe tertibati veya mengene ile sabitlenen is parcasi elle tutmaya oranla daha guvenli tutulur.
Calisma yerinizi daima temiz tutun. Malzeme karisimlari ozellikle tehliklidir. Hafif metal tozlari yanabilir veya patlayabilir.
Elinizden birakmadan once elektrikli el aletin tam olarak durmasini bekleyin. Aletetakilanuc sikisabilir ve elektrikli el aletininkontrolunu kaybedebilirsiniz.
Elektrikli el aletinizi hasarl kablo ile kullanmayin. Calisma sirasinda kablo hasar gorecek olursa, dokunmayin ve kabloyu hemen prisden cekin. Hasarl kobolar elektrik carpma tehlikesini artirir.
Fonksiyon tanimi
Bütün uyarilari ve talimat huküm-lerini okuyun. Açıklanan uyarilara ve talimat hukümlerine uyulmadiğl takdirde elektrik çarpmalaria, yan-gınlara ve/veya ağır yaralanmalaraneden olun bilir.
Usulüne uygun kullanim
Bu alet; tugla, beton ve taş malzemede darbeli delme ile ahçap, metal, seramik ve plastiki de delme išleri icin gelifistirilmistir. Elektronik ayarlamalı ve sag/sol donüşlü/aletler vidalama ve dis acma islerine de uygundur.
§ekli österilen elemanlar
Sekli gosterilen elemanlarin numaraları grafik sayfasindaki elektrikli el aleti resmindeki numaralarla ayindir.
1 Derinlik mesnedi
2 Anahtarsiz uç takma mandreni
3 Derinlik mesnedi ayar duğmesi
4 "Darbesiz/darbeli delme" cevrim salteri
5 Elektronik devir sayisi on seçimi ayar Düğmesi (PSB 1000-2 RCE/PSB 1000-2 RCA)
6 Donme yonu gostergesi, saga donus
7 Donme yönü östergesi, sola donus
8 Açma/kapama Şalteri tespit tusu
9 Donme yonü degistirme salteri
10 Açma/kapama Şalteri
11 Vites seçme Şalteri
12 Ek tutamak
13 Ek tutamak konumu ayari seks kelebekvida
14 Toz hazneli emme donanimi*
15 Toz haznesi
16 Devir sayisi on seçim Düğmesi (PSB 850-2 RE/PSB 850-2 RA)
17 Toz haznesi boşa alma Düɡmesi
18 Filtre elemani (mikro filtrismei) *
19 Toz haznesi icin lastik conta*
20 Tozdan koruma halkasi
21 Emme tertibati boşa alma Düɡmesi
22 Emme donanimi icin kiskac*
23 Toz haznesi kapagrt
24 Cok amaçli vidalama ucu adaptorü
25 Vidalama ucu
26 iç altigén anahtar
Sekli österilen veya tanımlanan aksesuar standart teslimat kapsaminda degildir. Aksesuarin:tümünaksesuar programimizda bulabilirsiniz.
**Piyasadan temin edilebilir (Teslimat kapsaminda degildir)
132 | Türççeme
Teknik veriler
| Darbeli matkap | PSB ... | 850-2 RE | 850-2 RA | 1000-2 RCE | 1000-2 RCA |
| Ürün kodu | 3 603 ... | A73 0.. | A73 0.. | A73 5.. | A73 5.. |
| Giriş güçü | W | 850 | 850 | 1000 | 1000 |
| Çkış güçü | W | 420 | 420 | 530 | 530 |
| Boştaki devir saymiş | |||||
| - 1. Vites | dev/dak | 50-850 | 50-850 | 50-1100 | 50-1100 |
| - 2. Vites | dev/dak | 50-2800 | 50-2800 | 50-2800 | 50-2800 |
| Devir saymiş | |||||
| - 1. Vites | dev/dak | 850 | 850 | 1100 | 1100 |
| - 2. Vites | dev/dak | 2800 | 2800 | 2800 | 2800 |
| Darbe saymiş | |||||
| - 1. Vites | dev/dak | 14450 | 14450 | 18700 | 18700 |
| - 2. Vites | dev/dak | 47600 | 47600 | 47600 | 47600 |
| Anma torku | |||||
| - 1. Vites | Nm | 4,6 | 4,6 | 3,5 | 3,5 |
| - 2. Vites | Nm | 1,3 | 1,3 | 1,0 | 1,0 |
| Maksimum Çkış güçündeki tork | |||||
| - 1. Vites | Nm | 46 | 46 | 60 | 60 |
| - 2. Vites | Nm | 12 | 12 | 18 | 18 |
| Devir saymiş on seçimi | ● | ● | ● | ● | |
| Sabit elektronik sistemi | - | - | ● | ● | |
| Saq'/sol)dönüş | ● | ● | ● | ● | |
| Toz emme | - | ● | - | ● | |
| Tam otomatik mil kiliteme(Auto-Lock) | ● | ● | ● | ● | |
| Mil boynu capı∅ | mm | 43 | 43 | 43 | 43 |
| Maks. delme kapasitesi-Ø(1./2. Vites) | |||||
| - Duvarda | mm | 20/16 | 20/16 | 22/16 | 22/16 |
| - Betonda | mm | 18/13 | 18/13 | 20/13 | 20/13 |
| - Çelikte | mm | 13/8 | 13/8 | 16/8 | 16/8 |
| - Ahşapta | mm | 40/25 | 40/25 | 40/25 | 40/25 |
| - Emme donanımile | mm | 13/13 | 13/13 | 13/13 | 13/13 |
| Mandren kapasitesi | mm | 1,5-13 | 1,5-13 | 1,5-13 | 1,5-13 |
| Ağırkıngı EPTA-Procedure 01/2003'egre | |||||
| - Emme donanımile | kg | - | 2,5 | - | 2,6 |
| - Emme donanımolmadan | kg | 2,2 | - | 2,3 | - |
| Koruma sinificant | ☐/II | ☐/II | ☐/II | ☐/II |
Veriler [U] 230/240 V'uk ana gerilimleri icin geleerlidir. Daha duşuk gerilimlerde ve ülkeere özgü tiplerde bu verilerdehye degişebilir.
Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek alelerin ticari kodlaridehyisik olabilir.
Türkce | 133
| PSB 850-2 RE PSB 850-2 RA | PSB 1000-2 RCE PSB 1000-2 RCA | ||
| Ölçüm değerleri EN 60745'e güre tespit edilmişir. | |||
| Aletin A-Değerlendirmeli gürültü seviyesi tipik olarak Ses basınçı seviyesi | dB(A) | 97 | 100 |
| Gürültü emisyonu | dB(A) | 108 | 111 |
| Tolerans K= | dB | 3 | 3 |
| Koruyucu kulakkı kullanı! | |||
| Toplam titreşimi delegeri (üç)yönün vektör toplamı)EN 60745'e güre tespit edilmektedir: | |||
| Metalde delme: | |||
| Titreşim emisyon delegeri ah | m/s2 | 6,0 | 6,0 |
| tolerans K= | m/s2 | 1,5 | 1,5 |
| Betonda darbeli delme: | |||
| Titreşim emisyon delegeri ah | m/s2 | 26 | 26 |
| tolerans K= | m/s2 | 2,5 | 2,5 |
| Vidalama: | |||
| Titreşim emisyon delegeri ah | m/s2 | <2,5 | <2,5 |
| tolerans K= | m/s2 | 1,5 | 1,5 |
| Diş acma: | |||
| Titreşim emisyon delegeri ah | m/s2 | <2,5 | <2,5 |
| tolerans K= | m/s2 | 1,5 | 1,5 |
Bu talimatta belirtilen titresim seviyesi EN 60745'e gore normlandirilmis bir olçme yontemi ile tespit edilmistir ve elektrikli el alelerinin karilastirilmasinda kullanilabilir. Bu degerGPCi olarak titresim seviysinin tahmin edilmesine uygundur.
Belirtilen titresim seviyesi elektrikli el aletinin temel kullanim alanarini temsil eder. Ancakelektrikli el aleti baska kullanim alanlarinda kullanilirken, farkl uclarla kullanilirken veya yetersiz bakimla kullanilirken, titresim seviyesi belirtilen degerden farkl olabilir. Bu da toplam calisma suresi incindeki titresim yukunü onemli olcude artirabilir.
Titreşim yükün tam olarak tahmin edebilmek
çın aletin kapalı oldugu veva calistigi halde
kullanilmadişi sureler de dikkate alınmaldir. Bu,
toplam calisma suresi icindeki titreşim yükünü
önemli olçüde azaltabilir.
Titresimin kullaniciya bindirdigi yuk icin onceden ek guvenlik onlemleri aln. Ornegin:
Elektrikli el aletinin ve uclarin bakim, ellerin sicak tutulmasi, is aamalarinin organize edilmesi.
Uygunluk beyani
Tek sorumlu略有uk"Teknik veriler"bolumunde tanimlanan bu urunun: 2004/108/AT ile 98/37/AT yonetmelikleri hukumleri uyarinca (28.12.2009 tarihine kadar) ve 2006/42/AT yonetmelikle hukumleri uyarinca da (29.12.2009 tarihinden itibaren) EN 60745 normlarina veya bu normlara ait normatif belgelere uygunluugunu bayan ederiz.
Teknik belgelerin bulundugu merkez: Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Elektrikli el aletinin kendebir calisma yapmadan once her defasinda fişi prisden cekin.

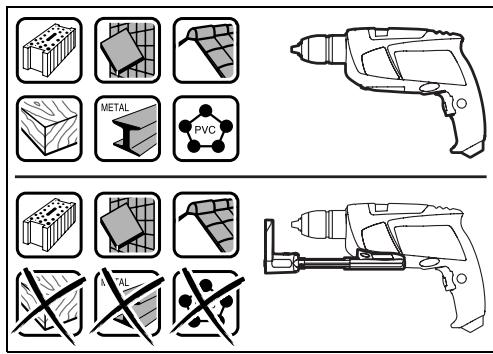

Toz emme (PSB 850-2 RA/ PSB 1000-2 RCA) (Bakiniz: Sekiller A-F)
Kursun iceren boyalar, bazı ahşap türleri, mineraller ve metallier gibi maddeler ilenirken ortaya Çikan tozayoğa zararl olabilir. Bu tozlara temas etmek veya bu tozlari solumak allerjik reaksiyonlara ve/veya kullanınin veya onun yakinindaki kisilerin nefes almayollarindaki hastalıklar neden olabilir. Kayın veya meşegibi bazı açac tozlari kanserojen etkiye sahiptir, Özellikle de ahşapisleme sanayinde kullananan katkı maddeleri (kromat, ahşap koruyucu maddeler) ilebirlikte. Asbest iceren malzemeler sadece uzmanlar tarafindan ilenmelidir.
- Eger mumkunse mutlaka toz emme donanimi kullanin.
- Calisma yerinizi iyi bir bucimde havalandirin.
- P2 filtré sinifi filtré takil soluk almasklesi kullanmanizi tavsiye ederiz.
Islenen malzemelere ait ulkenizdekiGPCerli yonetmelik hukumlmerine uyun.
Emme donanimini sadece beton, tugla ve duvar taşlarini islerken kullanin. Ahsap ve plastik talaslari cabuk tikanma:yapar.
Dikkat yangin tehlikesi! Emme donanimi takili iken metal malzemeyi islemeyin.
Kizgin metal talaslarim emme donanimin parcalarini tutusturabilir.
Optimum eme performans elde edebilmek
icin luffen asagidaki uyarilara uyun:
- Emme donaniminin is parcasina veya duvara tam olarak dayanmasina dikkat edin. Bu yolla ayni zamanda dik acili delme islemi kolaylasir.
- Emme donanimi kullanirken daima en yuksek devir sayisi ile calisin.
- Istediginiz delme derinligine ulastiktan sonra once matkap ucu n delikten cekin sonra darbeli matkabi kapatin.
- Emme donanimini sadece filtré elemani 18 takli durumda kullanin, akti takdirde toz ve talaslar elektrikli el aletininicine sizabilir ve alete hasar verebilir.
- Filtre elemanınin 18 durumunu)duzenli olarak kontrl edin. Filtre elemani hasar gürse hemendehyişirin.
- Özellikle��kçapl delikler açarken tozdan koruma halkasi 20 asinabilir. HasarGPCek olursa bu halkayi degistirin.
Emme donaniminin takilmasi (Bakiniz: Sekil A)
Emme donanimini 14 on taraftan darbeli matkabin alta n surun. Bunu yaparken emme donanimini 14 govide ile ayni seviyede olmasina ve kilitleme yapmasina dikkat edin.
Emme donanimin temizlenmesi (Bakiniz: Sekiller B-D)
Toz haznesi 15 yaklasik 20 delik acma isinin 10 mm capinda yapilmasona yeterlidir.
Emme performansi zayiflamaya basladiginda toz haznesi 15 degistirilmelidir. Bu islem icin bosa alma duugmesinin 17 yivli yuzeyine basin ve toz haznesini 15 cikarin.
Toz haznesini 15 boşaltın ve temizleyin. Uygun bir yere çarparak filtre elemanı 18 temizleyin.
Filtre elemaninda 18 hasar olup olmadigi n kontrl edin ve gerekiyorsa degistirin.
Filtre elemanin 18 mesnedine bastirin ve filtreyi cekerek cikarin. Filtre elemanin 18 mesnet ile birlikte degistirin. Mesnede yerleştinirken lastik containin 19 takili olmasina dokkat edin.
Toz haznesini 15 tekrar yerine yerleşirin ve kilitlme yaptirmak icin boşa alma dügmesinin 17 diz yüzyine bastirin.
Türkce | 135
Emme donaniminin cikarilmasi (Bakiniz: Sekil E)
Emme donanimini 14 sokmek icin boşa alma dügmesine 21 basin ve emme donanimini 14 one dokru cekerek cikarin.
Emme donanimin yerleşirilmesi (Bakiniz: Şekil F)
Emme donanimini 14 canta icine duzgün bir bicimde yerlestirmek icin emme donanimini 14 cikarin, parçaları birbirine itin ve kanceları 22 takın.
Kapagi 23 yerine yerleşirin ve toz haznesini 15 emme donanimini elinizden birakmadan boşaltın.
Ek tutamak
Elektrikli el aletinizi her zaman ek tutamakla 12 kullanin.
Güvenli veyorulmadan calismak icin ek tutumagli 128 pozisyona ayarlayabilirsiniz.
Ek tutamak ayari kelebek vidasini 13 saat hareket yönünun tersine 12 ek tutamagi istediginiz pozisyona getirebilecek ölcüde cevirin. Daha sonra ek tutamagi 12 tekrar geri cekin ve kelebek vidayi 13 saat hareket yönunde cevirerek seksin.
Delik derinliginin ayarlanmasi (Bakiniz: Sekil G)
Derinlik mesnedi 1 ile istenen delik derinligi X ayarlanabilir.
Derinlik mesnedi konumu ayar duğmesine 3 basin ve derinlik mesnedini ek tutamak 12icine yerleştin.
Derinlik mesnedindeki 1 yivler yukariyi gostermelidir.
Derinlik mesnedini, matkap uuncun sivri tarafa ile derinlik mesnedinin ucuarasindaki mesafe istenen delik derinligine esit olacak biçimde X disari dokru çekin.
Uc degiistirme (Bakiniz: Sekil H)
Anahtarsiz uç degişistirme mandreni
Açma/kapama Şalteri 10 basili degilken matkap mili kilitlidir. Bu sayede mandren icindeki matkap ucu hizli, rahat ve basit bucimdedehyşistirilebilir.
Anahtarsiz uç takma mandrenini 2 kovanı 0
yönunde uç takilabilecek ölcüde acın. Ucu takın.
Anahtarsiz uç takma mandreninin 2 kovanini ② yönunde elle cevirererk kilitleme sesi duyulmayincaya kadar kapatin. Mandren otomatik olarak kilitlenir.
Ucu cikarmak icin kovani ters yone cevirdiginizde kilitleme aciir.
Vidalama uçlari
Bits uçları 25 kullanırken daima çok amaçlı 24 bits adaptorörü kullanın. Sadece vida basınu uygun bits uçları kullanın.
Vidalama yapmak icin "Delme/Darbeli delme" cevrim salterini 4 daima "Delme" symbolü uzerine getirin.
Mandrenin degistirilmesi
Elektrikli el aletinin kendeinde bir calisma yapmadan once her defasinda fişi prisden cekin.
Mandrenin sökülmesi (Bakiniz: Sekil 1)
Ek tutamagi sökün ve vites seçme Şalterini 11 1. ve 2. viteslerarasinda merkezi konuma getirin.
Matkap milini sabitleme iciin mil boynu deligine 4 mm capinda yaklašik 50 mm uzunlugunda celik bir pim yerleşirin.
Kisa safti one gelecek bucimde bir alyan anahtarini 26 anahtarsiz uç takma mandrenine 2 takin.
Elektrikli el aletini saglam ve diz bir zemine, orneigin bir tezgah uzerine yatirir. Elektrikli el aletini sikica tutun ve anahtarsiz uç takma mandrenini 2 ic altigen anahtarari 26 0 yönunde cevirmek suretiyle gvsetin. Sikismis olan anahtarsiz uç takma mandrenini ic altigen anahtarin 26 uzun saftina hafifce vurarav gevsetebilirsiniz. ic altigen anahtarari anahtarsiz uç takma mandreninden Çkarin ve anahtarsiz uç takma mandrenini tam olarak Çkarin.
136 | Türççe
Mandrenin takilmasi (Bakiniz: Sekil J)
Anahtarsiz uç takma mandreninin montaji ayni islem aşamalarinin ters sira ile uygulanmasiyla yapilir.
Mandreni taktktan sonra celik pimi delikten cikarin.
Mandren yaklaşik 50-55 Nm'lik bir torkla sikilmaldir.
Isletim
Caliistirma
Sebeke gerilimine dikkat edin! Akim kaynaginin gerilimi elektrikli el aletinin tip etiketi uzerindeki verilere uygun olmaldir. 230 V ile isaretlenmis elektrikli el aletleri 220 V ile de calistirilabilir.
Dönme yönünün ayarlanması (Bakınüz: Sekil K)
Dönme yönüdehyigitirme salteri 9 ile elektrikli el aletinin dönme yönunüdehyistirebilirsiniz. Ancak acma/kapama salteri 10 basiliiken bu mumkun degildir.
Saga donus: Delme ve vida takmak icin donme yonu degistirme salterini 9 sonuna kadar sola bastirin.
Saga donus gostergesi 6 seilmis bulunan donme yonunu gosterir.
Sola donus: Vidalari gevsetmek vya cikarmak icin donme yonu degistirme salaterini 9 sonuna kadar saqa bastirin.
Sola donus gostergesi 7 secilmi bulunan donme yonunu gosterir.
Isletim turunun ayarlanmasi
Delme ve vidalama
Cevrim salterini 4 "Delme" sembolü üzerine getirin.
Darbelidelme
Cevrim salterini 4 "Darbeli delme" sembolu uzerine getirin.
Cevrim salteri 4 hissedilir bucimde kavramayapar ve motor calisirken de kullanilabilir.
Mekanik vites seçimi
Vites seçme salterini 11 elektrikli el aleti Düşuk devir sayisinda calisirken kullanabilirsiniz. Ancak salteri alet dururken, tam yük.altinda veya maksimum devir sayisinda kullanmayin.
Vites seçme Şalteri 11 ile 2 farkl devir sayisi ayari önceden seçilerek ayarlanabilir.
Vites I:
Dusuk devir sayisi alanl; buyuk capli delikleri açmak veya vidalama yapmak icin.
Vites II:
Yüksek devir sayisi alanı; Küçük caplı delikleri açmak ilen.
Vites seçme Şalteri 11 sonuna kadar hareket etmiyorsa, tahrik milini bir matkap ucuyla biraz cevirin.
Açma/kapama
Aleti calistirmak ici acma/kapama salterine 10 basin ve salteri basilit tutun.
Basil durumdaki acma/kapama salterini 10 tespit etmek icin acma/kapama salteri tespit tu Suna 8 basin.
Elektrikli el aletini kapatmak icin acma/kapama salterini 10 birakin veya tespit tusu 8 ile sabitlenmisse acma/kapama salterine 10 kisa bir sure basin ve tekrar birakin.
Devir sayisinin ve darbe sayisinin ayarlanmasi
Açma/kapama Şalteri üzerine uyguladügeniz
bastirma kuvvetini 10 azaltip çogaltarak alet
çalışır durumda ilek de devir sayişnı ve darbe
sayişnı ayarlayabilirsiniz.
Açma/kapama Şalteri 10 üzerine uygulananDFSUK bastirma kuvvetiDFSUK bir devir/darbesayışlaglar. Uygulanan bastirma kuvvetiartıildikça devir/darbe sayisi yükselir.
Türkce | 137
Devir sayisinin ve darbe sayisinin on seçimi (PSB 850-2 RE/PSB 850-2 RA)
Devir sayisi on seçim Düɡmesi 16 ile gerekli olan devir sayisini ve darbe sayisini isletim halinde de önceden/seçerek ayarlayabilirsiniz.
Gerekli devir sayisi ile darbe sayisi islenen malzemeye calisma kosullarina bagli olup, endogru bicimde deneyerek tespit edilebilir.
Elektronik devir sayisi on seimi (PSB 1000-2 RCE/PSB 1000-2 RCA)
Elektronik devir sayisi on sekim dugmesi 5 ile gerekli akan devir sayisin ve darbe sayisin alet calisirken de secebilirsiniz.
Gerekli devir sayisi ile darbe sayisi islenen malzemeye calisma kosullarina bagli olup, endogru bicimde deneyerek tespit edilebilir.
Dusuk devir sayisi ile calismak icin.
Maksimum devir sayisi ile calismak icin.
Calisirken dikkat edilecek hususlar
Elektrikli el aletini sadece kapali durumda somun ve vidalarin uzerine yerleşirin.
Dönmekte olan uçlar kayabilir.
Dusuk devir sayisi ile uzun sure calistigiinizda, sogutma yapmak icin elektrikli el aletini boşa en yüksek devir sayisi ile yaklaşık 3 dakika kadar calistirin.
Bakim ve servis
Bakim ve temizlik
Elektrikli el aletinin kende bir calisma yapmadan once her defasinda fişi prisden cekin.
Iyi ve guvenli calisabilmek icin elektrikli el aletini ve havalandirma deliklerini daima temiz tutun.
Dikkatli bucimde yurutulen uretim ve test yontemlerine ragmen elektrkli el aleti ariza yapacak olursa, onarim Bosch elektrkli aleteri icin yetkili bir serviste yapilmalidir.
Būtún bósvuru ve yedek parça siparīslerinizde mutlaka aletinizin tip etiketindeki 10 haneli(urn kodunu belirtiniz.
Müsteri servisi ve münstleri danismanligi
Müsteri servisleri urününüzün onarim ve bakimi ile yedek parçalarina ait sorularinizi yanitlan-dirir. DemonteGORUNUSLERyedekparçalaraait bilgileri su adreste de bulabilirsiniz:
www.bosch-pt.com
Bosch muesteri servisi timi satin alacaginiz urunn ozellikleri, bu urunn kullanimi ve ayarislemleri hakkindaki sorulariniz ile yedek parcalarina ait sorularinizi memnuniyetle yanitlandirr.
Türkce
Bosch San, ye Tjc. A.S.
Ahi Evran Cad. No:1 Kat:22
Polaris Plaza
80670 Maslak/Istanbul
Müsteri Danismani: +90 (0212) 335 06 66
Müsteri Servis Hatti: +90 (0212) 335 07 52
Tasfiye
Elektrikli el aleti, aksesuar ve ambalaj malzemesi cevre dostu bir yontemle tasfiye edilmek uzere tekrar kazanim merkezine gonderilmelidir.
Sadece AB üyesi ülkeler icin:
Elektrikli el aletini evsel cöplerin icine atmavin!
Elektrikli el aleleri ve eskie elektronik alelere iliskin 2002/96/AT sayili Avrupa Birligi yonetmeligi ve bunlarin tek tek ülkeerin hukuk
larina uyarlanmasi uyarinca, kullanim omrunu tamamlamiš elektrikli el aleteri ayri ayri toplanmak ve cevre dostu bir yontemle tasfiye edilmek üzere yeniden kazanim merkezlerine gonderilmek zorundadir.
Degisiklik haklarimiz saklidir.
138
