MANUALE UTENTE PSB 850-2 RE BOSCH

Tel. Asesoramento al cliente:

[phone]

Fax: [phone]

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: [phone]

Mexico

Robert Bosch S.A. de C.V.

Tel. Interior: [phone]

Tel. D.F.: [phone]

E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A.

Av. Cordoba 5160

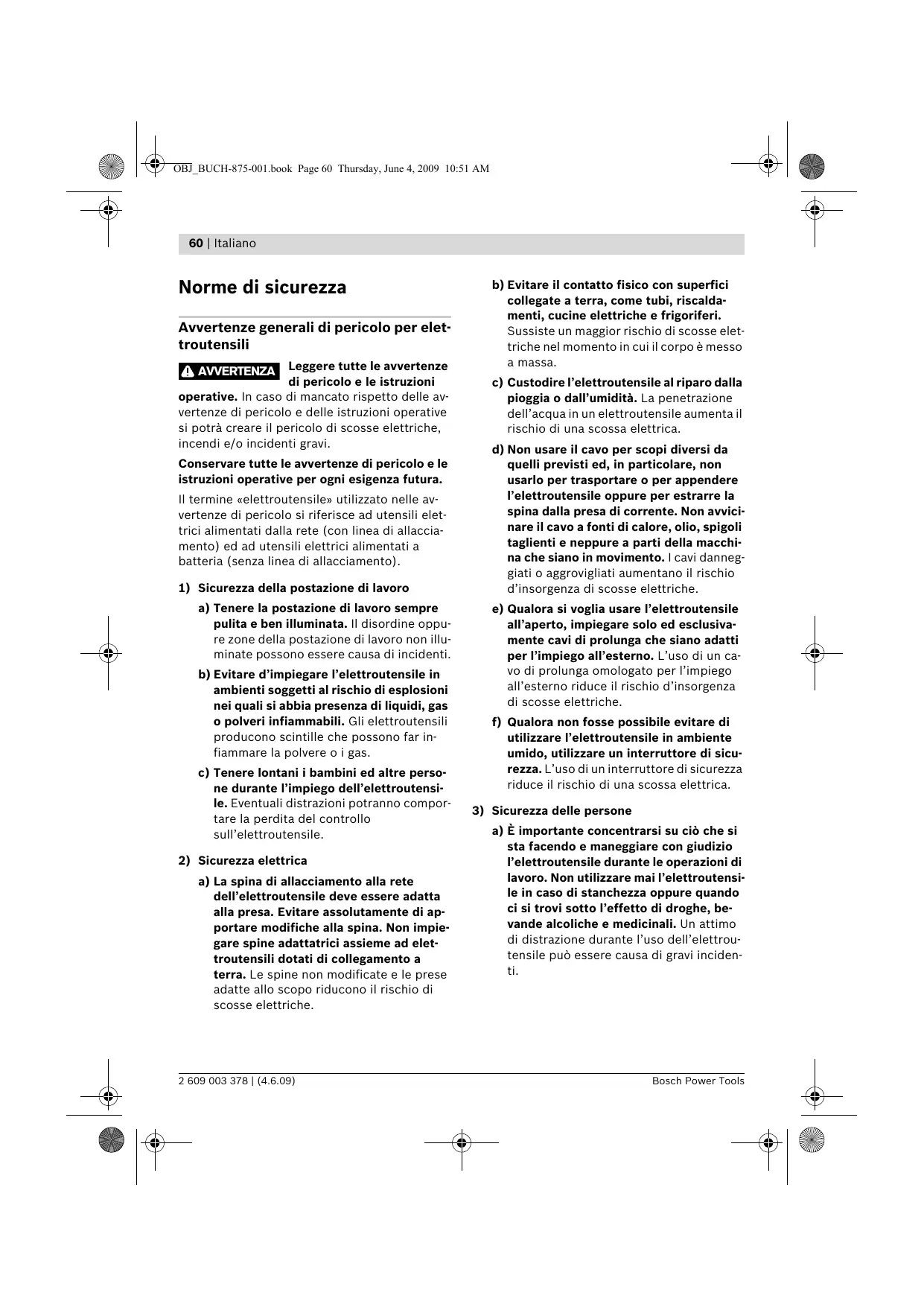

Avvertenze generali di pericolo per elettroutensili

AWERTENZA

Leggere tutte le avventenze di pericolò e le istruzioni

operative. In caso di mancato rispetto delle avertenze di pericololo e delle istruzioni operative si potra creare il pericololo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avventenze di pericolo e le istruzioni operative per agli esigenza futura.

Il termine «eletttroutensile» utilizzato nelle avventenze di pericolo si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
b) Evitare d'impiegare l'elettROUTensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettROUTensili producono scintille che possono far in-fiammare la polvere o i gas.
c) Tenere lontani i bambini ed altri persone durante l'impiego dell'eletttroutensile. Eventuali restrazioni potranno comportare la perdita del controllo sull'eletttroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici
collegate a terra, come tubi, riscalda-
menti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corps èesso a massa.
c) Custodire l'eletttroutensile al riparo alla pioggia o dall'umidità. La penetrazione dell'acqua in un eletttroutensile augmente il rischio di una scossa elettrica.
d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina alla presa di corrente. Non avvici nare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un canvo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzato l'elettroutensile in ambiente umido, utilizzato un interruptore di sicurezza. L'uso di un interruptore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) É importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'eletttroutensile durante le operazioni di lavoro. Non utilizzato mai l'eletttroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di drophe, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso dell'eletttroutensile più essere causa di gravi incidenti.

Italiano | 61

b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.
c) Evitare l'accensione involontaria dell'eletttroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'eletttroutensile sia spento. Tenendo il dito sopra l'interrutto重点领域 si trasporta l'eletttroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
d) Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri inci denti.
e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di Maintainere l'equilibrio in agli situazione. In quello modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catinene. Tenere i capelli, i vestiti ed i guanti lontani da pezioni in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliari si in pezioni in movimento.
g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli elettroutensili

a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettROUTensile escludamente previsto per il caso. Con un elettROUTensile adatto si lavora in modo migliorere e più sicuro nell'ambito della sua potenza di prestazione.
b) Non utilizzato mai eletttroutensili con interrotturi difettosi. Un elettrotensile con l'interruttore rotto è pericoloso e delve essere aggiestato.
c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'eletttroutensile possa essere quello in funzione involontariamente.
d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare useare l'elettroutensile a persona che non siano abituate ad uso o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persona non dotate di sufficiente esperienza.
e) Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impio, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata molto accuramente.

62 | Italiano

f) Mantenere gli utensili da taglio sempre essere affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti uomini s'inceppano meno frequentemente e sono più facile da condurre.
g) Utilizzato l'elettroutensile, gli accessori optionally, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Cosi facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5) Assistenza

a) Fare riparare l'eletttroutensile solo ed escludivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'eletttroutensile.

Istruzioni di sicurezza per trapani elettrici

Usare la protezione acustica impiegando trapani battenti. L'effetto del rumore cui causare la perdita dell'udito.
Utilizzare le impugnature supplementari fornite insieme all'eletttroutensile. La perdita di controllo sull'eletttroutensile può comportare il pericololo di incidenti.
- Tenere l'apparecchio per le superfici isolate dell'impugnatura qualora venissero effetuati lavori durante i quali l'accessorio potrebbe venire aicontatto con cavi elettrici nascosti oppure con il proprio cavo di rete. Ilicontatto con un cavo sotto tensione cuiMETTERETOSOTTEENIanei parti metalliche dell'apparecchio, causando una scossa elettrica.

Al fine di rilevare linee di alimentazione nascoste,utilizzare adatte appearecbiature di ricerca oppure rivolgersi alla locale socià erogatrice. Un contatto con linee elettriche cuiprovocare lo sviluppo di incendi e discosse elettriche.Danneggiando linee del gas si cui create il pericolo di esplosioni.Penetrando una tubazione dell'acqua si provocano seri danni materiali.
- Spagnere immediatamente l'elettROUTensile quando l'utensile accessorio si blocca. Aspettarsi sempre alto momenti di reazione che possono provocare un contraccolpo.

L'utensile accessorio si blocca quando

• l'eletttroutensile è sottomosto a sovraccarico oppure
• prende angolature improprie nel pezzo in lavorazione.

Durante le operazioni di lavoro è necessario tenere l'elettroutensile sempre con entrambé le mani ed adottare una posizione di la-vero sicura. Utilizzare con sicurezza l'elettroutensile tenendolo sempre con entrambé le mani.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolaremente pericolose. La polvere di metalli leggeri cui quod assere infiammabile ed esplosiva.
- Prima di posare l'elettroutensile, attendere sempre fino a quando si sare fermato completamente. L'accessorio può incepparsi e comportare la perdita di controllo dell'elettroutensile.
Mai utilizzato l'elettrotensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo nelle s'Ia-ora. Cavi danneggiati augmentano il rischio di una scossa di corrente elettrica.

Italiano | 63

Descrizione del funzionamento

Leggere tutte le avventenzi di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potrare create il pericolo

di scosse elettriche, incendi e/o incidenti gravi.

Uso conforme alle norme

La macchina è idonea per l'esecuzione di foratura battenti in mattoni, nel calcestruzzo e nel materiale minerale;essa è adattaanche per forare ed avvitare nel legname, nel metallo, nella ceramica e nelle materie plastiche. Macchine con regolazione elettronica e funzionamento reversible sono adatteanche per avvitare e per tagliare fillettature.

Componenti illustrati

La numeroazione dei componenti illustrati si riferisce all'illustrazione dell'eletttroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Guida di profondità
2 Mandrino autoserrante
3 Tasto per la regolazione dell'asta di profondità
4 Selettore «Foratura/Foratura battente»
5 Rotellina preselezione elettronica numero di giri (PSB 1000-2 RCE/PSB 1000-2 RCA)
6 Visualizzazione della direzione di marcia, rotazione destorsa
7 Visualizzazione della direzione di marcia, rotazione sinistrorsa
8 Tasto di bloccaggio per interruptore avvio/arresto
9 Commutatore del senso di rotazione
10 Interruttore di avvio/arresto
11 Commutatore di marcia
12 Impugnatura supplementare
13 Vite ad alette per la regolazione dell'impugnatura supplementare
14 Dispositivo di aspirazione con contentatore per la polvere
15 Contenitore per la polvere

16 Rotellina di selezione numero giri (PSB 850-2 RE/PSB 850-2 RA)
17 Tasto di sbloccaggio per contentatore per la polvere
18 Elemento filtrante (micro filtersystem) *
19 Guarnizione di gomma per contentatore per la polvere
20 Anello antipolvere
21 Tasto di sbloccaggio per dispositivo di aspirazione
22 Grappa per dispositivo di aspirazione
23 Chiusura per contentatore per la polvere
24 Portabit universsale
25 Bit cacciavite
26 Chiave per vite a esagono cavo **
L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completò le contentuto nel loro programma accessori.
*disponibili in commercio (non compreso nel volume di fornitura)

64 | Italiano

Dati tecnici

Trapano battente	PSB ...	850-2 RE	850-2 RA	1000-2 RCE	1000-2 RCA
Codice prodotto	3 603 ...	A73 0..	A73 0..	A73 5..	A73 5..
Potenza nominale assorbita	W	850	850	1000	1000
Potenza resa	W	420	420	530	530
Numero di giri a vuoto
- 1a marcia	min-1	50-850	50-850	50-1100	50-1100
- 2a marcia	min-1	50-2800	50-2800	50-2800	50-2800
Numero giri nominale
- 1a marcia	min-1	850	850	1100	1100
- 2a marcia	min-1	2800	2800	2800	2800
Frequenza colpi
- 1a marcia	min-1	14450	14450	18700	18700
- 2a marcia	min-1	47600	47600	47600	47600
Coppia nominale
- 1a marcia	Nm	4,6	4,6	3,5	3,5
- 2a marcia	Nm	1,3	1,3	1,0	1,0
Momento torque con max. potenza resa
- 1a marcia	Nm	46	46	60	60
- 2a marcia	Nm	12	12	18	18
Preselezione del numero di giri		●	●	●	●
Constant Electronic		-	-	●	●
Rotazione destrora/sinistrosa		●	●	●	●
Dispositivo di aspirazione polvere		-	●	-	●
Blocco automatico del mandrino (Auto-Lock)		●	●	●	●
Diametro del collare alberino	mm	43	43	43	43
max. Punta Ø (1a/2a marcia)
- Muratura	mm	20/16	20/16	22/16	22/16
- Calcestruzzo	mm	18/13	18/13	20/13	20/13
- Acciaio	mm	13/8	13/8	16/8	16/8
- Legname	mm	40/25	40/25	40/25	40/25
- con dispositivo di aspirazione montato	mm	13/13	13/13	13/13	13/13
Campo di serraggio del mandrino	mm	1,5-13	1,5-13	1,5-13	1,5-13
Peso in funzione della EPTA-Procedure 01/2003
- con dispositivo di aspirazione	kg	-	2,5	-	2,6
- alla dispositivo di aspirazione	kg	2,2	-	2,3	-
Classe di sicurezza		□/II	□/II	□/II	□/II
Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti. Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro eletttroutensile. Le descrizioni commerciali di singoli eletttroutensili sono varie.

Italiano | 65

Informazioni sulla rumorosità e sulla vibrazione

		PSB 850-2 RE PSB 850-2 RA	PSB 1000-2 RCE PSB 1000-2 RCA
Valori misurati conformamente alla norma EN 60745.
Il livello di rumore stimato A dell'apparecchio ammonta normalmente a
Livello di pressione acustica	dB(A)	97	100
Livello di potenza sonora	dB(A)	108	111
Incertezza della misura K=	dB	3	3
Usare la protezione acustica!
Valori complessivi di oscillazione (somma vettoriale delle tre direzioni) misurati conformamente alla norma EN 60745:
Forature nel metallo:
Valore di emissione oscillazioni ah	m/s2	6,0	6,0
incertezza della misura K=	m/s2	1,5	1,5
forature a percussione nel calcestruzzo:
Valore di emissione oscillazioni ah	m/s2	26	26
incertezza della misura K=	m/s2	2,5	2,5
avvitamento:
Valore di emissione oscillazioni ah	m/s2	<2,5	<2,5
incertezza della misura K=	m/s2	1,5	1,5
filettatura:
Valore di emissione oscillazioni ah	m/s2	<2,5	<2,5
incertezza della misura K=	m/s2	1,5	1,5

Il livello di vibrazioni indicate nelle presenti istruzioni è stato rilevato seguito una procedure di misurazione conforme alla norma EN 60745 e più essere utilizzato per fronta re gli eletttroutensili. Lo stesso è idoneoanche per una valutazione temporanea della sollecitatione da vibrazioni.

Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'elettroutensile. Qualora l'electrontensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, Il livello di vibrazioni cui differire. Questo cui augmentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare ancahi tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo cui ridurre chiaramente la sollecitazione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione dell'operaatore dall'effetto delle vibrazioni come p. es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Dichiarazione di conformità (C)

Assumendone la piena responsabilità, dichiariamo che il prodotto descririto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 2004/108/CE, 98/37/CE (fino al 28.12.2009), 2006/42/CE (a partire dal 29.12.2009).

Fascicolo technique:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

66 | Italiano

Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.

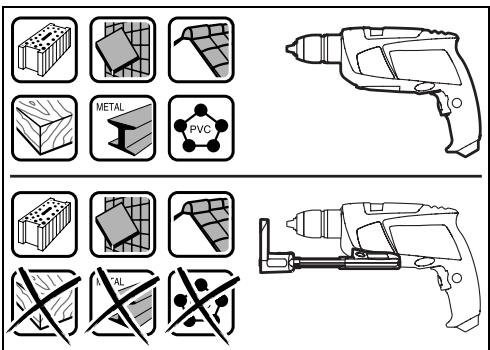

Dispositivo di aspirazione polvere (PSB 850-2 RA/PSB 1000-2 RCA) (vedi figure A-F)

Polveri e materiali come vernici contententi piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratoriè dell'operaatore oppure delle persona che si trovano nelle vicinanze.

Determine polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particulore insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto delve essere lavorato esclusivamente da personale specializzato.

• Utilizzate, se possibile, unsystema di aspi-razione delle polveri.
• Provvedere per una buona aerazione delippo di lavoro.
• Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le(norme in vigore nel Vostro paese per i materiali da lavorare.

Utilizzato il dispositivo di aspirazione soltanto in caso di lavorazione di calcestruzzo, mattone e materiale da costruzione. Trucioli di legno oppure di materiale sintetico posso-no provocare disponibile intasamenti.

Attenzione: Pericolo d'incendio! Quando il dispositivo di aspirazione è montato non lavorare materiali metallici. Trucioli metallici troppo caldi possono far prendere fuoco il dispositivo di aspirazione.

Per poter raggiungere un risultato ottimale di aspirazione, si prega di tenere presente le seguenti avvertenze:

• Accertarsi che il dispositivo di aspirazione aderisca bene al pezzo in lavorazione oppure alla parete. In quello modo si facilitano contemporaneamente operazioni di foratura ad angolo retto.
• Quando si impiega il dispositivo di aspirazione, operare sempre al massimo del numero di giri.
• Una volta raggiunta la profondità della foratura richiesta, estrarre prima la punta dal foro trapanato e spegnere quando il trapano battente.
• Utilizzare il dispositorio di aspirazione escludivamente con elemento filtrante 18 montato, in quanto altrimenti polvere/trucioli potrebbero penetrare all'interno dell'elettroutensile danneggiandolo.
  Controllare regolarmente lo stato dell'elemento filtrante 18. In caso di elemento filtrante difettioso, sostituirlo immediatamente.
• In modo particolare quando si lavora con punte con un grosso diametro è possible che l'anello antipolvere 20 si consumi. In caso di difetto, sostituirlo.

Applicazione del dispositivo di aspirazione (vedi figura A)

Avvicinare dal davanti il dispositivo di aspirazione 14 al lato inferiore del trapano battente. Pre stare attenzione affinché il dispositivo di aspirazione 14 sua posizionato a livllo sulla scatola e che sua fissato.

Pulizia del dispositivo di aspirazione (vedere figure B-D)

Il contentatore per la polvere 15 è sufficiente per circa 20 forature con un diametro della punta di 10~mm .

Se l'aspirazione diventa sempre più scarsa, significa che deve essere svuotato il contentatore per la polvere 15. Per effettuare esta operazione premere sulla superficie rigata del tasto di sbloccaggio 17 e togliere il contentitore per la polvere 15.

Svuotare e pulire il contentatore per la polvere 15. Pulire I'elemento filtrante 18 battendolo.

Controllare se l'elemento filtrante 18 abbia subito dei anni e, se il caso, sostituirlo.

Premere sul supporto dell'elemento filtrante 18 ed estrarlo. Sostituire l'elemento filtrante 18, incluso il supporto. Applicando il supporto presta- re attenzione affinché la guarnizione di gomma 19 sua inserta.

Montare nuovamente il contentitore per la polvere 15 e per bloccare premere sulla superficie lia scia del tasting di sbloccaggio 17.

Rimozione del dispositivo di aspirazione (vedi figura E)

Per lo smontaggio del dispositivo di aspirazione 14 premere il tasto di sbloccaggio 21 ed estrarre in avanti il dispositivo di aspirazione 14.

Sistemazione del dispositivo di aspirazione (vedi figura F)

Per sistemare il dispositosivo di aspirazione 14 nella valigetta,togliere il dispositosivo di aspirazione 14,comprimerlo ed aplicare la grappa 22.

Applicare la chiusura 23 oppure svuotare il contentatore per la polvere 15 prima di montare il dispositivo di aspirazione.

Impugnatura supplementare

Utilizzare il Vostro elettROUTensile sostanto con l'impugnatura supplementare 12.

L'impugnatura supplementare 12 può essere regolata in 8 posizioni, in modo da permettere di adottare una posizione di lavoro sicura e di assoluta maneggevolezza.

Ruotare in senso antiorario la vite ad alette per la regolazione dell'impugnatura supplementare 13 e spingere l'impugnatura supplementare 12 in avanti fino a quando la stessa può essere orientata nella posizione desiderata. Successivement tirare nuovamente indietro l'impugnatura supplementare 12 e avvitare di nuovo saldamente in senso orario la vite ad alette 13.

Regolazione della profondità di foratura (vedi figura G)

Tramite l'asta di profondità 1 è possible determinare la profondità della foratura richiesta X.

Premere il pulsante per la regolazione dell'asta di profondità 3 ed applicare l'asta di profondità nell'impugnatura supplementare 12.

La scanalatura all'asta di profondità 1 deve indicare verso il basso.

Estrarre l'asta di profondità fino a quando la distanza tra l'estremità della punta e l'estremità della guida profondità corrisponde alla richiesta profondità della foratura X.

Cambio degli utensili (vedi figura H)

Mandrino autoserrante

Quando non si preme l'interruttore di avvio/arresto 10 il mandrino autoserrante si blocca. Ciò permette di sostituire l'utensile accessorio nel mandrino autoserrante in maniera veloce, comoda e semplice.

Apire il mandrino autoserrante 2 ruotando nel senso di rotazione fino a quando l'utensilecouldessere insertito. Inserire l'utensile.

Ruotare manually con forza la boccola del mandrino autoserrante 2 nel senso di rotazione sino a quando non è più precettibile alcun rumore. In quello modo il mandrino viene bloccato automaticamente.

Per sbloccarlo di nuovo quando si intende togliere l'utensile accessorio, si gira la boccola anteriore in senso contrario.

68 | Italiano

Accessoriperavvitare

In caso di utilizzo di lame cacciavite 25 si deve ricorrere sempre all'impiego di un portabit universale 24. Usare esclusivamente bit cacciavite che siano adatti alla testa della vite.

Per eseguire avvitature, mettere il selettore «Foratura/Foratura battente» 4 sempre sul simbolo «Foratura».

Sostituzione del mandrino

Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.

Smontaggio del mandrino autoserrante (vedi figura I)

Smontare l'impugnatura supplementare e posizionare il commutatore di marcia 11 in posizione centrale tra 1a e 2a marcia.

Per bloccare l'alberino filettato, inflare un perno in acciaio 4mm con una lunghezza di ca. 50~mm nel foro del collare alberino.

Inserire il gambo corto della chiave a brugola 26
anteriormente nel mandrino portapunta 2.

Posare l'eeltroutensile su un basamento piano e resistente, p.es. un banco di lavoro. Tenere saldamente l'eeltroutensile e sbloccare il mandrino autoserrante 2 girando la chiave per vite ad esagono cavo 26 nel senso di rotazione ①. In caso di mandrino autoserrante bloccato è possibile sbloccarlo dando un leggero colpo sul lungo gambo della chiave per vite ad esagono cavo 26. Togliere la chiave per vite ad esagono cavo dal mandrino autoserrante e svitare completeness il mandrino autoserrante.

Montaggio del mandrino autoserrante (vedi figura J)

Il montaggio del mandrino autoserrante avviene eseguendo invasions le stesse operazioni.

• Una volta terminata l'operazione di montaggio del mandrino portapunta, estrarre di nuovo il perno in acciaio alla foratura.

Il mandrino portapunta deve essere stretto con un momento di copbia pars a 50-55 Nm.

Uso

Messa in funzione

Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indica sulla targhetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230 V possono essere collegatianche alla rete di 220V

Impostazione del senso di rotazione (vedi figura K)

Con il commutatore del senso di rotazione 9 è possibile modificare il senso di rotazione dell'elettroutensile. Comunque, ciò non è possibile quando l'interruttore di avvio/arresto 10 è premuto.

Rotazione destrora: Per forare ed avvitare viti premere il commutatore del senso di rotazione 9 verso sinistra fino all'arresto.

La spia della direzione di marcia rotazione destorsa 6 indica il senso di rotazione seleziona-to.

Rotazione sinistrorsa: Per allentare oppure svitare viti e dadi, premere il commutatore del senso di rotazione 9 verso destra fino all'arresto.

La spia della direzione di marcia rotazione sinistorsa 7 visualizza il senso di rotazione scelto.

Regolazione del modo operativo

Foratura ed avvitatura

Mettere il selettore 4 sul symbolo «Foratura».

Foratura battente

Mettere il selettore 4 sul symbolo «Foratura battente».

Il selettore 4 si incastra in maniera percepibile e cui quod attivato sono quando il motore è più alla in moto.

Italiano | 69

Commutazione meccanica di marcia

E possibile azionare il commutatore di marcia 11 con elettROUTensile che funziona lentamente. Questo non dovrebbe avvenireuttavia in caso di elettROUTensile spento, di totale sollecitazione oppure di numero di giri massimo.

Con il commutatore di marcia 11 è possibile preselectionare 2 campi di velocità.

Marcia I:

Bassa velocità; per lavori con grande diametri di foratura oppure per avvitare.

Marcia II:

Alta velocità; per lavori con piccolo diametro di foratura.

In caso non fosse possibile spostare il commutatore di marcia 11 fino alla battuta, girare leggermente il mandrino di trasmissione tramite la punta.

Accendere/spegnere

Per accendere l'elettroutensile preme r'inter-ruttore di avvio/arresto 10 e tenerlo premuto.

Per fissare in posizione l'interruttore di avvio/arresto premuto 10 premere il tasto di bloccaggio 8.

Per spegnere l'eeltroutensile rilasciare di nuovo l'interruttore di avvio/arresto 10 oppure se è bloccato con il tasto di bloccaggio 8, premere brevamente l'interruttore di avvio/arresto 10 e rilasciarlo di nuovo.

Regolazione della velocità/frequenza colpi

É possibile regolare a variazione continua la velocità/frequency di colpi dell'eletttroutensile in funzione operando con la pressione che si esercita sull'interruttore avvio/arresto 10.

Esercitando una leggera pressione sull'interruttore di avvio/arresto 10 si ha una riduzione della velocità/Numero frequenza colpi. Augmentando la pressione si aumenta la velocità/Numero frequenza colpi.

Presezione della velocità/frequenza colpi (PSB 850-2 RE/PSB 850-2 RA)

Tramite la rotellina per la selezione del numero di giri 16 è possible preselezionare la richiesta velocità/frequenza colpianche durante la fase di funzionamento.

La velocità/frequency colpi richiesta dipende dal tipo di materiale in lavorazione e dalle specifiche condizioni operative e più essere dunque determinata a seconda del caso esuguendo delle prove pratiche.

Regolazione elettronica della velocità (PSB 1000-2 RCE/PSB 1000-2 RCA)

Tramite la rotellina per la selezione elettronica del numero giri 5 è possibile preselezionare la richiesta velocità/frequency colpianche durante la fase di funzionamento.

La velocità/frequency colpi richiesta dipende dal tipo di materiale in lavorazione e dalle specifiche condizioni operative e più essere dunque determinata a seconda del caso esuguendo delle prove pratiche.

Per lavori a basso numero di giri.

Per lavori a massimo numero di giri.

Indicazioni operative

Applicare l'eletttroutensile sul dato/vite so- lo quando è spento. Utensili accessori in rotazione possono scivolare.

In seguito a lunghe operazioni di lavoro a bassa velocità, per farlo raffreddare, lasciar ruotare l'elettroutensile in funzionamento a vuoto per ca. 3 minuti alla massima velocità.

70 | Italiano

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le prese di ventilazione.

Se nonostante gli accurati procedimenti di produzione e di controllo l'elettROUTensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettROUTensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cître riportato sulla targhetto di fabbricazione dell'elettroutensile!

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domane relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili ancche sul situ:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Officina Elettroutensili

Robert Bosch S.p.A. c/o GEODIS

Viale Lombardia 18

20010 Arluno

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Tel.: [phone]

Fax: [phone]

Smaltimento

Avviare ad un ricericlaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Nongettare elettroutensili dismessi tra i rifiuti domestici! Conformmente alla norma della direttiva 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attua-

zione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

Nederlands | 71
