BEDIENUNGSANLEITUNG XPACE ISOFIX CHICCO

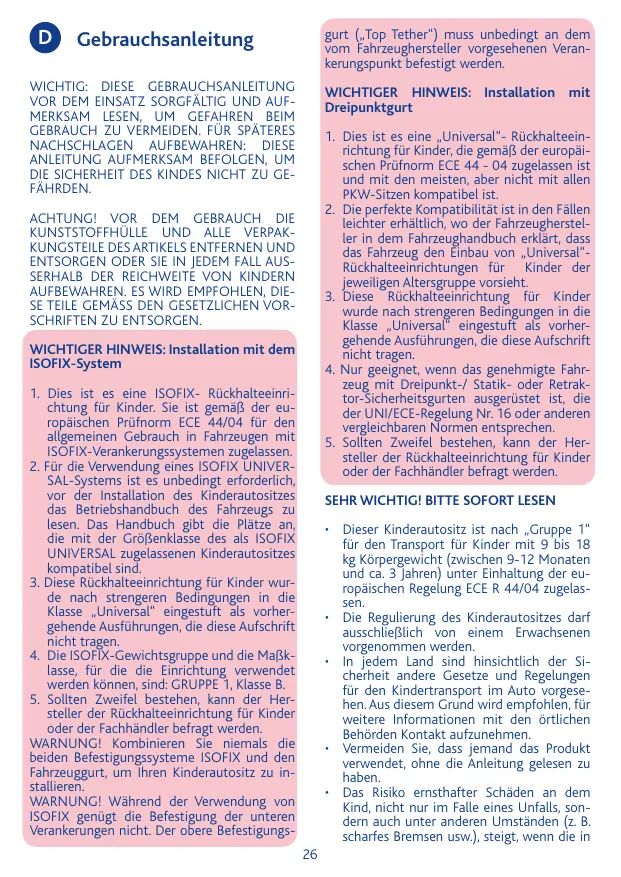

WICHTIG: DIESE GEBRAUCHSANLEITUNG VOR DEM EINSATZ SORGFALTIG UND AUFERKSAM LESEN,UM GEFAHREN BEIM GEBRAUCH ZU VERMEIDEN. FÜR SPATERES NACHSCHLAGEN AUBEWAHREN: DIESE ANLEITUNG AUFERKSAM BEFOLGEN,UM DIE SICHERHEIT DES KINDES NICTZ UG FEAHRDEN.

ACHTING!VOR DEM GEBRAUCH DIE KUNSTSTOFFHULLE UND ALLE VERPAKKUNGSTEILE DESARTIKELS ENTFERNEN UND ENTSORGEN ODER SIE IN JEDEM FALL AUSSERHALB DER REICHWEITE VON KINDERN AUBEBAWAHREN. ES WIRD EMPFOHLEN, DISE TEILE GEMASS DEN GESETZLICHEN VORSCHRIFTEN ZU ENTSORGEN.

WICHTIGER HINWEIS: Installation mit dem ISOFIX-System

1. Dies ist es eine ISOFIX- Rückhalteeinrichtung für Kinder. Sie ist gemäß der europäischen Prüfnorm ECE 44/04 für den allgemeinen Gebrauch in Fahrzeugen mit ISOFIX-Verankerungssystemen zugelassen.
2. Für die Verwendung eines ISOFIX UNIVERSAL-Systems ist es unbedingt erforderlich, vor der Installation des Kinderautositzes das Betriebshandbuch des Fahrzeugs zu setzen. Das Handbuch gibt die Plätze an, die mit der Großenklasse des als ISOFIX UNIVERSAL zugelassenen Kinderautositzen kompatibel sind.
3. These Rückhalteeinrichtung für Kinder wurde nach strengeren Bedingungen in die Klasse „Universal" eingestuft als vorhergehende Aufführungen, die diese Aufschrift nicht tragen.
4. Die ISOFIX-Gewichtsgruppe und die Maßklasse, für die die Einrichtung verwendet werden konnen, sind: GRUPPE 1, Klasse B.
5. Sollen Zweifel bestehen, kann der Hersteller der Rückhalteeinrichtung für Kinder oder der Fachhändler befragt werden.

WARNING! Kombinieren Sie niemals die beiden Befestigungssysteme ISOFIX und den Fahrzeuggurt, um ihren Kinderautositz zu installieren.

WARNING! Während der Verwendung von ISOFIX genegt die Befestigung der unteren Verankerungen nicht. Der obere Befestigungs-

gurt (,Top Tether") muss unbedingt an dem vom Fahrzeughersteller vorgesehen Verankerungspunkt befestigt werden.

WICHTIGER HINWEIS: Installation mit Dreipunktgurt

1. Dies ist es eine „Universal" - Rückhalteinrichtung für Kinder, die gemäß der europäischen Prüfnorm ECE 44 - 04 zugelassen ist und mit den leasten, aber nicht mit allen PKW-Sitzen kompatibel ist.
2. Die perfekte Kompatibilität ist in den Fällen leichter erhältlich, wo der Fahrzeughersteller in dem Fahrzeughandbuch erklär, dass das Fahrzeug den Einbau von „Universal"-Rückhalteeinrichtungen für Kinder der jeweiligen Altersgruppe vorsieht.
3. Diese Rückhalteeinrichtung fur Kinder wurde nach strengeren Bedingungen in die Klasse „Universal" eingestuft als vorhergehende Aufführungen, die diese Aufschrift nicht tragen.
4. Nur geeignet, wenn das genheimigte Fahrzeug mit Dreipunkt-/ Statik- oder Retraktor-Sicherheitsgarten ausgerüst ist, die der UNI/ECE-Regelung Nr. 16 oder anderen vergleichbaren Normen entsprechen.
5. Sollten Zweifel bestehen, kann der Hersteller der Rückhalteeinrichtung für Kinder oder der Fachhändler beframt werden.

SEHR WICHTIG! BITTE SOFORT LESEN

• Dieder Kinderautositz ist nach „Gruppe 1" für den Transport für Kinder mit 9 bis 18 kg Körpergewicht (zwischen 9-12 Monaten und ca. 3 Jahren) unter Einhaltung der europäischen Regelung ECE R 44/04 zugelassen.
  Die Regulierung des Kinderautositzes dar aufschnittlich von einem Erwachsenen vorgenommen werden.
  In jedem Land sind hinsichtlich der Sicherheit andere Gesetze und Regelungen für den Kindertransport im Auto vorgesehen. Aus thisem Grund wird empfohlen, für weitere Informationen mit den örtlichen Behörden Kontakt aufzunehmen.
• Vermeiden Sie, dass jeder das Produkt verwendet, ohne die Anleitung gelesen zu haben.
  Das Risiko ernsthafter Schaden an dem Kind, nicht nur im Falle eines Unfalls, sondern auch unter anderen Umständen (z. B. scharfes Bremsen usw.), steig, wenn die in

diesem Handbuch angegebenen Anweisungen nicht gewissenschaft befolgrt werden.

• Das Produkt ist ausschließlich für den Gebrauch als Kinderautositz und nicht für die Verwendung im Haus bestimmt.
• Kein Kinderautositz kann bei einem Unfall die totale Sicherheit des Kindeis gewährleisten, aber die Verwendung theseis Produktes reduziert das Verletzungs- und Todesrisiko des Kindeis.
• Verwenden Sie den Kinderautositz stets korrekt installiert und mit angelegten Gurten auch für kurze Fahrten. Wird dies nicht getan, wird die Unversehrtheit des Kindes beeinträchtigt. Prufen Sie insbesondere, ob der Gurt entsprechend gespannt ist, nicht verdrecht oder sich in einer nicht korrekten Position befindet.
• Nach einem auch nur leichten Unfall kann der Kinderautositz Beschädigungen haben, die mit bloßem Auge nicht zu erkennen sind: Daher muss er auf jeder Fall ersetzt werden.
• Verwenden SieitteibekeSeondhand-Kinderautositze.Sie konnten extrem gefahrliche strukturelle Schaden haben,die mit blosem Auge nicht zu erkennen sind,aber die Sicherheit des Produktes beeintrachtigen.
• Einen Kinderautositz nicht benutzten, wenn Teile beschädigt, verformt oder stark abgenutzt sein sollen: Die Sicherheitsfaktoren konnten nicht mehr gegeben sein.
• Nehmen Sie am Produkt keinerlei Veränderung oder Zusatzteile ohne Zustimmung des Herstellers vor. Montieren Sie stets nur Zubehor-, Ersatz- oder Bestandteile, die vom Hersteller für die Verwendung mit dem Kinderautositz vorgesehen sind.
  Benutzen Sie nicht, wie z. B. Kissen oder Decken, um den Kinderautositz zu erhöhen oder das Kind im Kinderautositzhigher sitzen zu halten: Im Falle eines Unfalls konnte der Kinderautositz nicht korrekt Funktionieren.
• Prüfen Sie, ob sich keine Gegenstände zwischen dem Kinderautositz und dem Sitz oder zwischen dem Kinderautositz und der Tur befristend.
• Prüfen Sie, ob die Sitze des Fahrzeugs (zusammenklappbar, umklappbar oder sich drehend) festgestellt sind.
• Achten Sie darauf, dass sich im Fahrzeug, vor einem auf der Hutablage, keine Gegenstände befinden, die bei einem Unfall oder scharfem Bremsen insassen verletzen.

konnen. Alle Gegenstände im Auto sollenn in geeigneter Weise geschirt werden.

• Lassen Sie nicht zu, dass andere Kinder mit den Componenten und Teilen des Kinderautositzes玩游戏.
• Lassen Sie das Kind nemals im Auto allein, dies konnte gefährlich sein!
• Der Kinderautositz ist nur für ein Kind ausgelegt.
• Achten Sie darauf, dass alle Insassen zu ihrer eigenen Sicherheit im Fahrzeug angechnutt sind. Ein Insasse, der nicht mit dem Sicherheitsgurt angeschnutt ist, kann bei einem Unfall eine Gefähr für das Kind im Kinderautosit zurstellen.
• WARNUNG! Vergewissern Sie sich bei der Verstellung (von Kopfstütte und Gurten), dass die beweglichen Teile des Kinderautositzes nicht mit dem Körper des Kindses in Kontakt kommt.
• Falls während der Fahrt am Kinderautositz Verstellungen vorgenommen werden müssen oder das Kind ihre Aufmerksamkeit bereits, bringen Sie das Fahrzeug an einem sicheren Ort zum Stillstand.
• Prufen Sie regelmäßig, ob das Kind nicht das Gurtschloss der Sicherheitsgarte öffnet und nicht mit dem Kindersitz oder Teilen davon playt.
• Vermeiden, dem Kind während der Fahrt Speisen, insbesondere Lutscher, Eis am Stiel oder andere Speisen am Stiel zu geben. Im Falle eines Unfalls oder scharfen Bremsens konnen sie das Kind verletzen.
• Machen Sie während einer langen Autofahr t ofters Pause: Das Kind ermudet sehr schnell im Kinderautositz und muss sich bewegen. Es wird empfohlen, das Kind auf der Bürgersteigseite ein- und aussteigen zu lassen.
• Nicht die Etiketten und Markenzeichen am Produkt entfern.
• Ein langes Aussetzen des Kinderautositzes an der Sonne vermeiden: Es konnten dadurch Farveränderungen an den Materialien und Stoffen aufreten.
• Falls Ihr Fahrzeug länger in der Sonne stand, vergewissern Sie sichitte,bevor Sie das Kind in den Kinderautositz setzen, dass kein Teil des Kinderautositzes überhitz ist: Lassen Sieitte den Kinderautositz abkühlen, um Verbrennungen zu vermeiden.
• Wenn das Kind nicht transportiert wird, muss der Kinderautositz, wenn im Fahrzeugginnenraum vorhanden, (durch ISOFIX-Bestigungen oder Dreipunktgurt) fixiert ge

lassen oder im Kofferraum verstaut werden. Der nicht befestigte Kinderautositz kann im Falle eines Unfalls oder scharfen Bremsens für die Fahrgaste eine Gefahr darstellen.
- Die Gesellschaft Artsana übernimmt bei unsachgemäßer und von den vorliegenden Anweisungen abweichender Verwendung dieser Produktkeine Haftung.

GEBRAUCHSANLEITUNG

BESTANDTEILE
EINSATZBESCHRANKUNGEN UND ANFORDERUNGEN FÜR PRODUKT UNDFAHRZEUGSITZ
- INSTALLATION DES KINDERAUTOSITZES IM AUTO MIT DEM ISOFIX-SYSTEM
- INSTALLATION DES KINDERAUTOSITZES IM AUTO MIT DREIPUNKT-SICHERHEIT-SGURT
HINWEISE FÜR EINE CORREKTE INSTALLATION DES KINDERAUTOSITZES
HINEINSETZEN DES KINDES IN DEN KINDERAUTOSITZ
VERSTELLUNG DER KOPFSTUTZE UND DER GURTE
VERSTELLUNG DER SITZNEIGUNG
WARTUNG

BESTANDTEILE (Abb. 1-2-3-4-5)

Abb. 1 (Vorderseite)

A. Kopfstützenkissen
B. Gurtführungsschlitze
C. Schulterpolster
D. Kinderautositzgurte
E. Gurtlangenverstelltaste
F. Gurtlangenverstellband
G. Gurtschloss
H. Bezug
I. Gepolsterter Mittelstag
J. Kinderautositzbasis
K. Sitzfläche des Kinderautositzes
L. Entriebelungsgriff des ISOFIX-Systems

Abb.2 (Rückseite)

M. Verstelltaste für die Kopfstütze
N. Zulassungsetikett
O. Befestigungslatte der Sicherheitsgurte
P1 ISOFIX-System
P2 Top Tether

Abb.3 (SEITENANSICHT)

Q. Verstellhebel der Sitzfläche
R. Aufbewahungsfach für Gebrauchsleitung
S. Durchzugsführung der waageerechten Abweizung des 3-Punkt-Sicherheitsgurts

des Fahrzeugs

S1. Durchzugsführung der diagonalen Abweigung des 3-Punkt-Sicherheitsgurts des Fahrzeugs
T. Gurtblockierklemme der diagonalen Abzweigung des Sicherheitsgurts des Fahrzeugs
U. Etiketten mit Installationsanweisungen
V. ISOFIX-System

Abb. 4 (Vorrichtung ISOFIX-System)

W. Rasterarme

X. Schutzkappen
Y. Entriebelungstasten
Z. Anzeiger für erfolgten Andocken

Abb. 5 (Vorrichtung TOP TETHER)

AA. Gurt
BB. Regler
CC. Spannungsanzeiger
DD. Haken

EINSATZBESCHRÄNKUNGEN UND ANFORDERUNGEN FÜR PRODUKT UNDFAHREUIGSITZ

WARNING! Halten Sie gewissenchaft die folgenden Verwendungsbeschränkungen und -anforderungen des Produktes und des Fahrzeugsitzen ein: Andernfalls ist keine Sicherheit gewährt.

• Das Gewicht des Kindes damit nur zwischen 9 und 18 kg liegen.
• Wenn der Kinderautositz mit dem Autogurt auf dem Sitz installiert wird, muss leutzer mit einem Dreipunkt-, Statik- oder Retraktor-Sicherheitsgurt ausgestellt sein, der nach der UNI/ECE-Regelung Nr. 16 oder anderen vergleichbaren Normen zugelassen ist (Abb. 6).
• Der Kinderautositz kann mit dem ISOFIX System in den Positionen installiert werden, die im Betriebshandbuch des Fahrzeugs angegeben sind.
• Der Kinderautositz kann auf einem beliebigen vorderen Beifahrensitz oder Rücksitz installiert werden und musts stets in Fahrtrichtung ausgerichtet sein. Verwendten Sie diesen Kinderautositz niemals auf einzelich ausgerichteten oder gegen die Fahrtrichtung liegenden Sitzen (Abb. 7).

WARNUNG! Nach den Unfallstatistiken sind die hinteren Fahrzeugsitze im allgemeinen Sicherer als der vordere, weshal sie für die Montage des Kinderautositzes vorzuziehen sind. Insbesondere ist der sicherste Sitz der in der Mitte halten.

Wird der Kinderautositz auf dem Vordersitz positioniert, wird für eine größere Sicherheit empfohlen, den Fahrzeugtss so welt-UAzustellen, wie es mit den anderen Insassen auf dem Rücksitz vereinbar ist und die Rückenlehne so kenkrecht wie möglich zu stellen. Wenn das Auto mit einer Höhenreglervorrichtung fur den Gurt ausgestattet ist, muss diese in der niedrigsten Position fixiert sein. Prufen Sie dann, ob der Gurtregler sich in zurückgestelter (oder maximal gleichgerichteter) Position zur Rückenlehne des Fahrzeugtisses befindet.

Wenn der Vordersitz mit einem Frontalairbag ausgestattet ist, wird davon abgeraten, den Kinderautositz auf thisem Sitz zu installmenten. Bei einer Installation auf einem durch Airbag geschätzten Sitz stets im Betriebshandbuch des Fahrzeugs nachschlagen.

WARNUNGT Den Kinderautositz niemals auf einem Sitz mit nur einem Zweipunkt-Beckengurt installmenten (Abb. 8).

INSTALLATION DES KINDERAUTOSITZES MIT ISOFIX-SYSTEM IM AUTO

INSTALLATIONSVORBEREITUNG

1. Den Entregelungsgriff des ISOFIX-System nach außen ziehen (Abb. 9).
2. Wahlend der Griff gezogen gehalten wird, das ISOFIX-System VOLLSTÄNDIG aus dem hinteren Teil der Ruckenlehne hersausziehen (Abb. 10). Sich vergewissern, dass das System bis zum Anschlag hersausgezogen ist.
3. Die beiden roten Tasten (Y) der ISOFIX-Rastarme nach innen drucken (Abb. 11a) und, während sie gedruckt gehalten werden, die beiden Schutzkappen (X) abnehmer (Abb. 11b).
4. Die beiden Kappen in die entspruchenden Aufnahmen unter der Basis setzen (Abb. 12a - 12b).

WARNING! Die Kappen sorgfält aufbewaren, da sie für das Wiedereinsetzen des ISOFIX-Systems in die Basis unentbehrihlich sind, wenn das System nicht verwendt wird.

INSTALLATION DES KINDERAUTOSITZES

1. Den Kinderautositz auf dem gewährten Sitz positionieren.WARNING! Überprüfen Sie, dass sich zwischen dem Kinderautositz und der Turkeine Gegenstände befinden.
2. Haken Sie die beiden ISOFIX-Rastarme in die entsprechenden ISOFIX-Rastbügen ein, die sich am Fahrzeugsitz zwischen Ruckenlehne und Sitz befinden (Abb. 13). WARNING! Vergewissern Sie sich, dass

das Einhaken korrekt erfolgt ist, indem Sie prüfen, ob die beiden Anzeiger (Z) eine grüne Farbe zeigern.

1. Drucken Sie kraftig den Kinderautositz gegen die Auto-Ruckenlehne (Abb. 14), um die größte Haftung zu garantieren.
   INSTALLATION DES VERANKERUNGSPUNKTES ,TOP TETHER"
   Die Installation des Kinderautositzes wird einzig und allein durch die Installation des Verankerungspunktes „Top Tether" kompletiert.
   WARNING! Schlagen Sie in der Gebrauchsanleitung des Fahrzeugs nach, um den Verankerungspunkt Top Tether des Kinderautositzes zu finden. Diese Verankerungspunkt ist durch ein entsprichendes Etikett gekennzeichnet (Abb. 15) und kann sich in den Positionen befinden, die in den Abbildungen 16a-16b-16c-16d -16e angegeben sind.
   WARNING! Prüfen, ob die für den Top Tether verwendete Verankierung die vorgesehene ist. Er sollte nicht mit einem Ring verwochseit werden, der für die Gepackbefestigung vorgehen ist (Abb. 17).
   WARNING! Den Top Tether zwischen dem oberen Teil der Rückenlehne des Fahrzeugstüez und der Kopfstütze durchziehen. Niemals den Top Tether über der Kopfstütze durchziehen (Abb. 18).
2. Nachdem der Verankerungspunkt besteht wurde, den Haken (DD) des Top Tethers einhaken (Abb. 19).
3. Die Gurtlänge des Top Tethers einstellen, indem energisch an dem Band gezogen wird, um es zu spannen (Abb. 20). Die Bestätigung der korrekten Spannung erfolgt durch die grüne Farbe des Anzeigers am Band (Abb. 21).
   10.Das überschüsse Band aufwickeln und es durch den entsprechenden Klettverschluss absichern (Abb. 22).

DEMONTAGE

WARNING! Das Kind aus dem Kinderautositz..., behvor dieser demontiert wird.

1. Den Top Tether lockern, indem auf die entsprchende Taste BB gedrückt wird (Abb. 23) und den Haken lose.

2. Das Top Tether-Band aufwickeln und es mit dem entsprechenden Klettverschluss sichern (Abb. 22).

3. An dem Entriegelungsgriff des ISOFIX-System (L) ziehen und, während Sie ihren gezogen halten, den Kinderautositz von der Fahrzeuggruckenlehne bis zur kompletten

Entnahme des ISOFIX-Systems abnehmer (Abb. 24a-24b).

1. Durch das Hineindrücken der beiden roten Tasten die Rastarme aus den entspruchenden ISOFIX-Rastbögeln am Fahrzeugsitz offen (Abb. 25).
2. Die beiden vorher angebrachten Kappen von der Basis des Kinderautositzes abnehmen und sie an den entsprechenden ISOFIX-Rastarmen einsetzen, wobe darauf zuchten ist, dass die beiden Enden nach innen gewandt sind (Abb. 26a-26b).
3. Das ISOFIX-System in das Innere der Kinderautositzbasis drucken und es so wieder vollständig in die Basis eintreten lessen (Abb. 27).

INSTALLATION DES KINDERAUTOSITZES IM AUTO MIT DE RIESPUNKT-SICHERHEIGTSGURT

WARNUNG! DEN AUTOGURT NICTT IN Anderen POSITIONEN ALS DEN IN DIESER GEBRAUCHSANLEITUNG ANGEGEBENEN DURCHZIEHEN, DA DIE SIES CHERSEHIT DES KINDES BEEINTRACHTIGEN KONNTE!

Die Gurtdurchführungen sind an dem Kinderautositz mit roten Elementen gekennzeichnet. WARNUNG! These Anleitung bezieh sich sowohl im Text als auch in den Zeichnungen auf eine Installation auf dem hinteren rechten Fahrzeugsitz. Für die Installation in anderen Positionen muss dieselbe Abfolge der Arbeitsgange vorgenommen werden.

1. Den Kinderautositz auf dem gewährten Sitz positionieren. WARNING! Vergewissern Sie sich, dass sich keine Gegenstände zwischen dem Kinderautositz und dem Fahrzeugssitz oder zwischen dem Kinderautositz und der Tur befristend.
2. Die Ruckenlehne des Kinderautositzes vollständig zurückklappen, indem man den Hebel unter der Sitzfläche zu sich heranzielt (Q) (Abb. 28).
3. Den Sicherheitsgurt des Fahrzeugs lang ziehen und ein durch den Raum zwischen der Ruckenlehne und der Basis des Kindeautositzen durchführten (Abb. 29).
4. Den Beckengurt des Dreipunkt-Sicherheitsgutes des Fahrzeugs durch die entspruchenden Durchzugsführung der Gurteziehen (Abb. 30).
5. Den Gurt von der oberen Seite des Kinderautositzes herausziehen und in das Gurtschloss des Sitzes befestigen (Abb. 31).
6. Die Gurtblockierklemme (T) an derselben Seite des Gurtschlosses des Sitzes öffnen, indem auf ihren Hebel gedrück wird (Abb.

32).

1. In die Gurtblockierklemme die diagonale Abzweigung des Fahrzeuggurtes einführen und sie genau wie in Abb. 33 gezegt positi-zionieren. Den Hebel der Klemme loslassen, der dann automatisch in die Blockierposition zurückkehrt.
2. Krajfrig an der diagonen Abzweigung des Autogurtesziehen und den Kinderautositz gut an dem Fahrzeugssitz anliegen lessen (Abb. 34), sich gegebenenfalls mit einem Knie auf den Kinderautositz stützen.
3. Den oberen Teil des diagonalen Gurtes durch das Innere der Führung S1ziehen undihn genau wie in Abbildung 35 gezeigt positionieren.
   10.Kraftig den Gurt in der in Abbildung 35 gezeugten Richtung ziehen, um auch den letzten Teil des Gurtes zu spannen.
4. Prüfen, ob die Installation korrekt durchge-fuhrt wurde (Abb. 36).

HINWEISEF FÜR EINE KORREKTE INSTALLATION DES KINDERAUTOSITZES

WARNUNG! Um nach der Installation nicht die Sicherheit zu beeinträchtigen, STETS prüfen, dass:

• der Fahrzeuggurt an keiner Stelle verdreht ist.
• Der Gurt in allen Bereichen gut gespannt ist.
  Am Ende der Arbeitsgänge muss der Kinderautositz gut an dem Fahrzeugssitz anliegen. Soltte这点 nicht der Fall sein, den Installationsvorgang wiederholen.

HINEINSETZEN DES KINDES IN DEN KINDERAUTOSITZ

• Bevor Sie das Kind hineinsetzen, drucken Sie die Gurtverstelltaste und greifen Sie gleichzeitig die beiden Gurte des Kinderautositzes unter den Schulterpolstern und ziehen sie zu sich heran, so dass sie gelockert werden (Abb. 37).
• Offnen Sie das Gurtschloss der Sicherheitsgrute des Kinderautositzes durch Drucken der roten Taste (Abb. 38) und erweitern Sie die Gurte nach außen. jetzt können Sie das Kind in den Kinderautositz setzen (Abb. 39).

WARNUNG! Prüfen Sie stets, dass das Kind mit dem Körper gut an die Rückenlehne des Kinderautositzes angeleht n sitz (Abb. 40).

• Positionieren Sie den Mittelstag korrekt, gehmen Sie die Gurate, legen Sie die beiden Zungen des Gurtschlosses überinander

Abb. 41a - 41b) und drucken Sie diese entschlossen in das Gurschlossnere, bis Sie ein "Klick" horen (Abb. 42).

Um die Sicherheit zu garantieren, wurden die beiden Gurtschlosszungen so entwickelt, dass verhindert wird, dass nur eine davon eingehakt wird.

VERSTELLUNG DER KOPFSTUTZE UND DER GURTE

Kopfstüte und Gurte konnen gleichzeitig in der Höhe in 6 vertretenen Positionen durch die hintere Taste verstellt werden.

WARNING! For eine korrekte Verstellung muss die Kopfstütze so positioniert werden, dass die Gurte aus der Ruckenlehne in Höhe der Schultern des Kindes austreten (Abb. 43). Um die Verstellung vorzunehmen, die Verstelltaste (M) hinter der Ruckenlehne (Abb. 44) gestrukt halten und gleichzeitig die Kopfstütze bis zum Erreichen der gewünschten Position gleiten setzen (Abb. 45). An thisem Punkt lasseten Sie die Taste los und begleiten die Kopstütze, bis Sie zur Bestätigung das Einrasten horen.

Um die Gurte des Kinderautositzes korrekt zu spannen,ziehen Sie das Verstellband der Gurte (Abb.46) bis diese gut am Körper des Kindes anliegen.

Nach der Gurtspannung greifen Sie die Schulterpolster undziehen sie diese nach unten,um die Gurte better am Kind anlagen zu halten. WARNUNG! Die Gurte mussen gut gespannt sein, aber nicht zu stark am Kind anlagen: In Hohe der Schultern muss es möglich sein, einen Finger zwischen Gurt und Kind zu schiben.

WARNING! Prüfen Sie, ob die Gurte nicht verdreht sind, besonder den Beckenbereich des Kindes prüfen.

VERSTELLUNG DER NEIGUING DES KINDERAUTOSITZES

Der Kinderautositz kann in 5 Positionen genegt werden.

Um die Neigung zu verändern, ziehen Sie den Hebel unter der Sitzfläche zu sich heran (Q) (Abb.47)

WARNING! Nachdem die gewünschte Position erreicht ist, zuerst den Hebel loslassen, dann weiterhin die Sitzfläche bewegen, bis diese hörbar einrastet: Das korrekte Einhaken des Hebels ist somit bestätigt.

WARNUNG! Nachdem die gewinsche Position on erreicht ist, stets die korrekte Spannung der Fahrzeuggurte um den Kinderautositz prufen.

WARNING! Beim Verstellen des Kinderautositzes vergewissern Sie sich stets, dass die beweglichen Teile nicht mit dem Körper des Kindses oder anderer Kinder, die im Auto transportiert werden, in Berührung kommt.

PFLEGE

Die Reinigungs- und Wartungsarbeiten dürfen nur von einem Erwachsenen ausgeführten werden.

Reinigung des Bezugs

Der Bezug des Kinderautositzes kann vollständig abgezogen und von Hand oder in der Maschine bei 30^ gewaschen werden. Für die Reinigung befolgen Sieitte die Anleitung auf dem Pflege-Etikett. Niemals Scheuer- oder Lösungsmittel verwenden. Den Bezug nicht schleudern und hin ohne Auswringen trocknen.

Der Bezug kann ausschießlich durch ein vom Hersteller genehmigtes Ersatzteil ersetzt werden, da es einen ergänzenden Teil des Kinder-automizes darstellt und somit ein Sicherheitsbestandteil ist.

WARNING! Der Kinderautositzarf徠nemals ohne Bezug verwendet werden, um nicht die Sicherheit des Kindes zu beinnträchtigen.

Um den Bezug abzunehmen, müssen zuerst die Sicherheitsgurte wie folgt而出ausgezogen werden:

drucken Sie die Einstelltaste der Sicherheitsgurte des Kinderautositzes undephmen Sie gleichzeitig die beiden Gurte unterhalb der Schulterriemen in die Hand. Ziehen Sie diese dann zu sich, um sie zu lockern (Abb. 37).
- schnallen Sie den Sicherheitsgurt auf, indem Sie die rote Taste des Gurtschlosses drücken (Abb. 38).
-Öffnen Sie den Klettverschluss des Bezugs von der Innenseite der Ruckenlehne (Abb. 48).
- verschieben Sie den Gurt damit Schulterriemen unter den Bezug (Abb. 49).
- wiederholen Sie diesen Vorgang für den anderen Gurt.
- nehmen Sie die Verkleidung der Kopfstütze, den Mittelstag und den Bezug des Kinderautositzes ab.

Um den Bezug und die Sicherheitsgarte wieder zu montieren, gehen Sie wie folgt vor:

• die Verkleidung der Kopfstütze, den Mittelsteg und den Bezug des Kinderautositzes wieder anbringen.
• bevor man die Klettverschluss schließt, die

Sicherheitsgurte über den Bezug legen (Abb. 50).

WARNUNGI! Stellen Sie sicher, dass die Sicherheitsgurte nicht verdreht sind.

WARNING! Bei einigen Modellen ist die Verwendung eines Reßverschlusses anstatt der Klettverschlusszum Schlieben des Bezugs vorgesehen.

Reinigung der Kunststoff- und Metallteile

Für die Reinigung der Kunststoff- oder lackierten Metalteile sollte nur ein feuchtes Tuch verwendet werden. Benutzten Sie keine Scheuer- oder Lösungsmittel.

Die beweglichen Teile des Kinderautositzes ],durren keinesfalls geschmiert werden.

Kontrolle auf Beschädigung der Bestandteile

Es wird empfohlen, folgende Teile regelmäß auf Beschäftigung und Verschließ zuPTRufen.

• Bezug: Prufen, ob die Polsterungen oder Teile davon beschädigt sind. Prufen, ob die Nähte in perfektem Zustand sind.
• Gurte: Prüfen, ob das Gurtband nicht mit deutlicher Abnutzung der Dicke in Höhe des Verstellbands, des Mittelstegs, an den Schulterabzweigungen und im Bereich der Verstellplatte der Gurte ausgefranst ist.
  Kunststoffe: Alle Kunststoffeile auf ihren Verschleiberzustand prufen. Sie durfen keine sightbaren Zeichen von Beschädigung, Verschleiber oder Ausbleichung zeigen.

WARNING! Bei starker Verformung oder Abnutzung muss der Kinderautositz ersetzt werden: Die ursprünglichen Sicherheitseigenschaften können nicht mehr gegeben sein.

Aufbewährung des Produktes

Wenn der Kinderautositz nicht im Auto installiert ist, wird empfohlen,ihn an einem trockenen Ort, von Wärmequellen und vor Staub, Feuchtigkeit und direktem Sonnenlicht geschützt, aufzubewahren.

Entsorgung des Produktes

Ist die für den Kinderautositz vorgesehene Gebrauchsgrenze erreicht, entsorgen Sieihn. Aus Umweltschutzgründen müssen die ver-schiedenen Einzelteile des Kinderautositzes getrennt und die Entsorgungsbestimmungen Ihres Landes befolgt werden.

FÜR WEITERE INFORMATIONEN:

CHICCO Babyausstattung GmbH

Postfach 2086

63120 Dietzenbach

Service-Tel. [phone]

www.chicco.com

telefon:[phone]

pagina web: www.chicco.com

IMPORTANTE: ANTES DE UTILizar ESTA CADEIRA AUTO, LEIA ATENTA E INTEGRALMENTE ESTE LIVRO DE INSTRUÇOES PARA EVITAR PERIGOS DURANTE A UTILIZACHO G UARDE-O PARA CONSULTAS FUTURAS. PARA NÃO COMPROMETER A SEGURANCA DO SEU FILHO SIGA ESCRUPULOSAMENTE ESTAS INSTRUÇOES.

ATENÇÂO! ANTES DA UTILIZÂÇÃO, REMOV AVENTUAIS SACOS DE PLASTICO E TODOS OS ELEMENTOS QUE FAZEM PARTE DA EMBALAGEM DO PRODUTO E MANTENHA-OS FORA DO ALCANCE DAS CRIANCAS. RECOMENDA-SE QUE QUANDO OS DEITAR FORA, OS COLOQUE NOS CONTENTORES ADEQUADOS PARA A RECOLHA DIFFERENCIADA, EM CONFORMIDADE COM AS LEIS EM VIGOR.

de autorzütting nauwgezeit in acht: anders is de veiligkeit niert verzekerd.

AA. Bältse
BB. Justeringsanordning
CC. Indikator für spanning
DD. Hake

BegransningAR OCH KRAV VID ANVAN

DNINGEN AVSEENDE PRODUKTEN OCH BILENS SITTPLATS

35 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15
