BEDIENUNGSANLEITUNG KEY 2-3 CHICCO

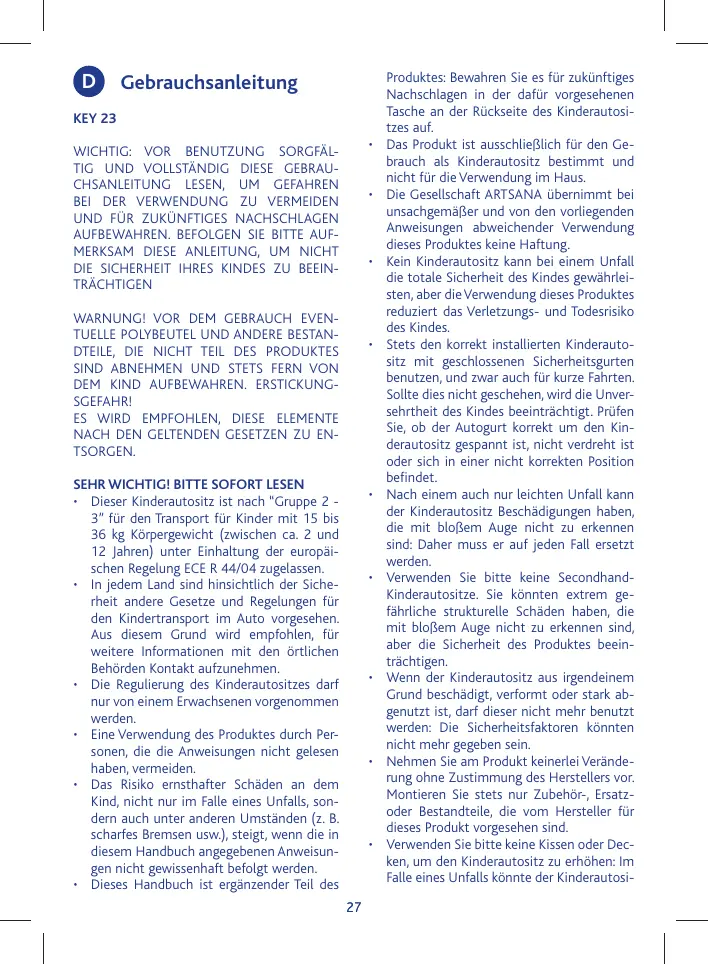

D Wichtig: vor benutzung sorgfältig und vollständig diese gebrauchsanleitung lesen, um gefahren bei der verwendung zu vermeiden und für zukünftiges nachschlagen aufbewahren. befolgen sie bitte aufmerksam diese anleitung, um nicht die sicherheit ihres kindes zu beeinträchtigen

D Gebrauchsanleitung

D Gebrauchsanleitung

WICHTIG: VOR BENUTZUNG SORGFÄLTIG UND VOLLSTÄNDIG DIESE GEBRAUCHSANLEITUNG LESEN, UM GEFAHREN BEI DER VERWENDUNG ZU VERMEIDEN UND FÜR ZUKÜNFTIGES NACHSCHLAGEN AUFBEWAHREN. BEFOLGEN SIE BITTE AUFMERKSAM DIESE ANLEITUNG, UM NICHT DIE SICHERHEIT IHRES KINDES ZU BEEINTRÄCHTIGEN

SEHR WICHTIG! BITTE SOFORT LESEN • Dieser Kinderautositz ist nach “Gruppe 2 3” für den Transport für Kinder mit 15 bis 36 kg Körpergewicht (zwischen ca. 2 und 12 Jahren) unter Einhaltung der europäischen Regelung ECE R 44/04 zugelassen. • In jedem Land sind hinsichtlich der Sicherheit andere Gesetze und Regelungen für den Kindertransport im Auto vorgesehen. Aus diesem Grund wird empfohlen, für weitere Informationen mit den örtlichen Behörden Kontakt aufzunehmen. • Die Regulierung des Kinderautositzes darf nur von einem Erwachsenen vorgenommen werden. • Eine Verwendung des Produktes durch Personen, die die Anweisungen nicht gelesen haben, vermeiden. • Das Risiko ernsthafter Schäden an dem Kind, nicht nur im Falle eines Unfalls, sondern auch unter anderen Umständen (z. B. scharfes Bremsen usw.), steigt, wenn die in diesem Handbuch angegebenen Anweisungen nicht gewissenhaft befolgt werden. • Dieses Handbuch ist ergänzender Teil des

Produktes: Bewahren Sie es für zukünftiges Nachschlagen in der dafür vorgesehenen Tasche an der Rückseite des Kinderautositzes auf. Das Produkt ist ausschließlich für den Gebrauch als Kinderautositz bestimmt und nicht für die Verwendung im Haus. Die Gesellschaft ARTSANA übernimmt bei unsachgemäßer und von den vorliegenden Anweisungen abweichender Verwendung dieses Produktes keine Haftung. Kein Kinderautositz kann bei einem Unfall die totale Sicherheit des Kindes gewährleisten, aber die Verwendung dieses Produktes reduziert das Verletzungs- und Todesrisiko des Kindes. Stets den korrekt installierten Kinderautositz mit geschlossenen Sicherheitsgurten benutzen, und zwar auch für kurze Fahrten. Sollte dies nicht geschehen, wird die Unversehrtheit des Kindes beeinträchtigt. Prüfen Sie, ob der Autogurt korrekt um den Kinderautositz gespannt ist, nicht verdreht ist oder sich in einer nicht korrekten Position befindet. Nach einem auch nur leichten Unfall kann der Kinderautositz Beschädigungen haben, die mit bloßem Auge nicht zu erkennen sind: Daher muss er auf jeden Fall ersetzt werden. Verwenden Sie bitte keine SecondhandKinderautositze. Sie könnten extrem gefährliche strukturelle Schäden haben, die mit bloßem Auge nicht zu erkennen sind, aber die Sicherheit des Produktes beeinträchtigen. Wenn der Kinderautositz aus irgendeinem Grund beschädigt, verformt oder stark abgenutzt ist, darf dieser nicht mehr benutzt werden: Die Sicherheitsfaktoren könnten nicht mehr gegeben sein. Nehmen Sie am Produkt keinerlei Veränderung ohne Zustimmung des Herstellers vor. Montieren Sie stets nur Zubehör-, Ersatzoder Bestandteile, die vom Hersteller für dieses Produkt vorgesehen sind. Verwenden Sie bitte keine Kissen oder Decken, um den Kinderautositz zu erhöhen: Im Falle eines Unfalls könnte der Kinderautosi-

tz nicht korrekt funktionieren. • Prüfen Sie, dass sich keine Gegenstände zwischen dem Kinderautositz und dem Fahrzeugsitz oder zwischen dem Kinderautositz und der Tür befinden. • Prüfen, ob die Fahrzeugsitze (zusammenklappbaren, umklappbaren oder sich drehenden) fixiert sind. • Achten Sie darauf, dass sich im Fahrzeug, vor allem auf der Hutablage, keine Gegenstände befinden, die bei einem Unfall oder scharfem Bremsen Insassen verletzen könnten. Alle Gegenstände im Auto sollten in geeigneter Weise gesichert werden. • Lassen Sie andere Kinder nicht mit Bestandteilen des Kinderautositzes spielen. • Lassen Sie das Kind niemals allein im Fahrzeug. Dies kann gefährlich sein! • Nur jeweils ein Kind in dem Kinderautositz transportieren. • Achten Sie darauf, dass alle Insassen zu ihrer eigenen Sicherheit im Fahrzeug angeschnallt sind. Ein Insasse, der nicht mit dem Sicherheitsgurt angeschnallt ist, kann bei einem Unfall eine Gefahr für das Kind im Kinderautositz darstellen. • WARNUNG! Vergewissern Sie sich bei der Einstellung der Kopfstütze und der Rückenlehne, dass die beweglichen Teile des Kinderautositzes nicht mit dem Körper des Kindes in Berührung kommen. • Bevor Sie während der Fahrt an dem Kinderautositz etwas betätigen oder sich mit dem Kind beschäftigen, bringen Sie das Fahrzeug bitte erst an einem sicheren Ort zum Stillstand. • Prüfen Sie regelmäßig, ob das Kind während des Transportes nicht das Gurtschloss der Sicherheitsgurte öffnet oder damit spielt. • Vermeiden Sie es, dem Kind während der Fahrt Speisen zu verabreichen, besonders Lutscher, Eis am Stiel oder andere Speisen am Stiel. Bei einem Unfall oder scharfem Bremsen könnte das Kind verletzt werden. • Machen Sie während einer langen Autofahrt öfters Pause: das Kind ermüdet schnell im Kinderautositz und muss sich bewegen. Es wird empfohlen, das Kind auf der Bürgersteigseite ein- und aussteigen zu lassen.

• Nicht die Etiketten und Marken/Logos an dem Bezug entfernen, da der Bezug dadurch beschädigt werden könnte. • Setzen Sie den Kinderautositz nicht zu lange der Sonne aus: Dies könnte Farbveränderungen an Materialien und Stoffen verursachen. • Falls Ihr Fahrzeug länger in der Sonne stand, vergewissern Sie sich bitte, bevor Sie das Kind in den Kinderautositz setzen, dass kein Teil des Kinderautositzes überhitzt ist: Lassen Sie bitte die Sitzfläche abkühlen, um Verbrennungen zu vermeiden. • Wenn das Kind nicht im Auto transportiert wird, muss der Kinderautositz auf jeden Fall installiert bleiben oder in den Kofferraum verstaut werden, dabei muss der Abstandshalter unterhalb der Sitzfläche stets geschlossen sein. Der Kinderautositz kann im unbefestigten Zustand im Falle eines Unfalls oder bei scharfem Bremsen eine Gefahr für die Insassen werden. WICHTIGER HINWEIS 1. Dies ist eine „Universal“- Rückhalteeinrichtung für Kinder. Sie ist nach der Regelung Nr. 44, Änderungsserie 04, zugelassen für die allgemeine Verwendung in Fahrzeugen und passt auf die meisten, aber nicht auf alle PKW-Sitze. 2. Die perfekte Kompatibilität ist in den Fällen leichter erhältlich, wo der Fahrzeughersteller in dem Fahrzeughandbuch erklärt, dass das Fahrzeug den Einbau von „Universal“Rückhalteeinrichtungen für Kinder der jeweiligen Altersgruppe vorsieht. 3. Diese Rückhalteeinrichtung für Kinder wurde nach strengeren Bedingungen in die Klasse „Universal“ eingestuft als vorhergehende Ausführungen, die diese Aufschrift nicht tragen. 4. Nur geeignet, wenn das genehmigte Fahrzeug mit Dreipunkt-/ Statik- oder Retraktor-Sicherheitsgurten ausgerüstet ist, die der UN/ECE-Regelung Nr. 16 oder anderen vergleichbaren Normen entsprechen. 5. Sollten Zweifel bestehen, kann der Hersteller der Rückhalteeinrichtung für Kinder oder der Fachhändler befragt werden. 28

VERWENDUNGSBESCHRÄNKUNGEN UND EIGENSCHAFTEN BEZÜGLICH DES PRODUKTES UND DES FAHRZEUGSITZES WARNUNG! Halten Sie gewissenhaft die folgenden Verwendungsbeschränkungen und -anforderungen des Produktes und des Autositzes ein: Andernfalls ist keine Sicherheit gewährt. • Das Gewicht des Kindes muss zwischen 15 kg und 36 kg liegen. • Der Fahrzeugsitz muss mit einem Dreipunkt-, Statik- oder Retraktor-Sicherheitsgurt versehen sein, der nach der UN/ ECE-Regelung Nr. 16 oder anderen vergleichbaren Normen zugelassen ist (Abb. 1 – Abb. 2). Es kann geschehen, dass das Gurtschloss zu lang ist und die vorgesehene Höhe im Verhältnis zum unteren Teil des Key 2-3 übersteigt (Abb. 3). In diesem Fall darf der Kinderautositz nicht auf diesem Sitz befestigt werden, sondern muss auf einem anderen Sitz, bei dem dieses Problem nicht besteht, installiert werden. Für weitere Informationen zu diesem Thema nehmen Sie bitte mit dem Autohersteller Rücksprache. • Der Kinderautositz kann auf dem Beifahrersitz oder auf jedem Rücksitz installiert werden und muss immer in Fahrtrichtung positioniert sein. • Verwenden Sie diesen Kinderautositz niemals auf Sitzen, die seitlich oder gegen die Fahrtrichtung liegen. (Abb. 4) WARNUNG! Nach den Unfallstatistiken sind die hinteren Fahrzeugsitze im allgemeinen sicherer als der vordere, weshalb sie für die Montage des Kinderautositzes vorzuziehen sind. Insbesondere ist der sicherste Sitz der in der Mitte hinten, wenn er mit einem Dreipunktgurt versehen ist: In diesem Fall wird empfohlen, den Kinderautositz auf dem Sitz in der Mitte hinten zu positionieren. Wird der Kinderautositz auf dem Vordersitz positioniert, wird für eine größere Sicherheit empfohlen, den Sitz so weit zurückzustellen wie es mit den anderen Insassen auf dem Rücksitz vereinbar ist und die Rückenlehne so senkrecht wie möglich einzustellen. Wenn das Auto mit einer Höheneinstellvorrichtung für

den Sicherheitsgurt versehen ist, diese in der niedrigsten Position einstellen. Prüfen Sie danach, ob die Höheneinstellvorrichtung zurückgestellt ist (oder sich zumindest auf gleicher Höhe) mit der Rückenlehne des Fahrzeugsitzes befindet (Abb. 5). Wenn der Vordersitz mit einem Frontal-Airbag ausgerüstet ist, wird von der Installation des Kinderautositzes auf diesem Sitz abgeraten. Im Falle einer Installation auf einem durch Airbag geschützten Sitz stets im Betriebshandbuch des Autos nachschlagen. WARTUNG Die Arbeitsvorgänge für die Wartung und Pflege dürfen nur von einem Erwachsenen vorgenommen werden. Reinigung des Kinderautositz-Bezugs Der Bezug des Kinderautositzes kann abgezogen und gereinigt werden. Für die Reinigung befolgen Sie bitte die Anleitung auf dem Pflege-Etikett. Nehmen Sie dazu ausschließlich einen Schwamm, Waschmittel und Wasser. Verwenden Sie keine Scheuer- oder andere Lösungsmittel. Schleudern Sie den Bezug nicht und lassen Sie ihn trocknen, ohne ihn auszuwringen. Der Bezug kann nur mit einem Ersatzteil vom Hersteller ausgetauscht werden, da er ein ergänzendes Teil des Kinderautositzes ist und somit ein Sicherheitsteil. WARNUNG! Der Kinderautositz darf niemals ohne Bezug verwendet werden, damit nicht die Sicherheit des Kindes beeinträchtigt wird. Reinigung der Kunststoffteile Für die Reinigung der Kunststoffteile verwenden Sie nur ein mit Wasser oder mit einem neutralen Reinigungsmittel angefeuchtetes Tuch. Benutzen Sie keine Scheuer- oder Lösungsmittel. Die beweglichen Teile des Kinderautositzes dürfen auf keinen Fall geschmiert werden. Kontrolle auf Beschädigung der Bestandteile 29

Es wird empfohlen, folgende Teile regelmäßig auf Beschädigung und Verschleiß zu prüfen: • Bezug: Prüfen, ob die Polsterungen oder Teile davon beschädigt sind. Den Zustand der Nähte prüfen, die einwandfrei sein müssen. • Kunststoffe: Alle Kunststoffteile auf ihren Verschleißzustand prüfen. Sie dürfen keine sichtbaren Zeichen von Beschädigung oder Ausbleichung zeigen. WARNUNG! Bei starker Verformung oder Abnutzung muss der Kinderautositz ersetzt werden: er könnte die ursprünglichen Sicherheitseigenschaften verloren haben.

M. Klemmen für die Brustgurtdurchführung N. Seitenflügel O. Seitenkissen P. Durchführungen des Beckengurts Q. Oberer Teil der Sitzfläche R. Unterer Teil der Sitzfläche S. Gelenk Rückenlehne/Sitzfläche T. Befestigungspunkte des Bezugs an der Sitzfläche U. Abstandshalter V. Fixier-/Entriegelungsgriff der Sitzfläche W. Symbol für Öffnung OPEN X. Symbol für Schließung CLOSE Y. Bezugskreise

Aufbewahrung des Produktes Wenn der Kinderautositz nicht im Auto installiert ist, wird empfohlen, ihn von Wärmequellen und vor Staub, Feuchtigkeit und direktem Sonnenlicht geschützt aufzubewahren.

Installation des Kinderautositzes im Auto und Hineinsetzen des Kindes WARNUNG! Die vorliegenden Anweisungen beziehen sich sowohl im Text als auch auf den Zeichnungen auf eine Installation auf dem rechten Rücksitz. Für die Installation in anderen Positionen führen Sie bitte dieselben Arbeitsvorgänge durch. 1. Positionieren Sie den Kinderautositz auf dem Sitz und lehnen Sie seine Rückenlehne an diejenige des Fahrzeugsitzes an (Abb. 6). WARNUNG! Prüfen Sie, ob die Köpfstütze des Fahrzeugsitzes nicht die Kopfstütze des Kinderautositzes behindert: Sie darf diese nicht nach vorn drücken (Abb. 7). Sollte dies vorkommen, die Kopfstütze des Autositzes, auf dem der Kinderautositz installiert wird, abnehmen. Achten Sie darauf, dass die Kopfstütze wieder an dem Fahrzeugsitz angebracht wird, wenn der Kinderautositz abgenommen und der Fahrzeugsitz von einem Insassen benutzt wird. WARNUNG! Der hintere Teil des Kinderautositzes muss gut an dem Sitz anliegen (Abb. 8).) 2. Das Kind mit dem Rücken gut an die Rückenlehne des Kinderautositzes angelehnt hineinsetzen (Abb. 9). 3.Die Höhe der Kopfstütze prüfen und, wenn sie nicht korrekt ist, einstellen: siehe Paragraph „HÖHENEINSTELLUNG DER KOPFSTÜTZE“. 4.Die Breite der Rückenlehne prüfen und, sollte sie nicht richtig sein, einstellen: siehe Paragraph „BREITENEINSTELLUNG DER RÜCKENLEHNE“.

GEBRAUCHSANLEITUNG Index • Installation des Kinderautositzes im Auto und Hineinsetzen des Kindes • So wird das Kind aus dem Kinderautositz genommen • Installation des Kinderautositzes im Auto ohne Kind • Höheneinstellung der Kopfstütze • Breiteneinstellung der Rückenlehne • Verstellen der Neigung der Rückenlehne • Abnehmbarer Bezug und Reinigung der Rückenlehne / Sitzfläche • Entriegelung der Rückenlehne / Sitzfläche Bestandteile A. Kopfstütze B. Vertiefung für den Knopf zum Verriegeln/ Entriegeln des Gestells. C. Rückenlehne D. Armlehnen E. Hinteres Stoffteil der Rückenlehne F. Sitzfläche G. Höhenverstellhebel der Kopfstütze H. Breitenverstellgriff der Rückenlehne I. Klettverschluss J. Reißverschlüsse K. Bezug L. Hintere Tasche 30

5. Den Sicherheitsgurt des Autos einhaken, indem der waagerechte Teil an den roten Punkten unter den beiden Armlehnen durchgezogen wird und der diagonale Teil unter der Armlehne auf der Seite des Gurtschlosses (Abb. 10). 6. Den diagonalen Teil des Gurtes durch die rote Klemme ziehen (Abb. 11). 7. Den diagonalen Teil des Autogurtes zu seinem Aufroller hin ziehen, so dass der gesamte Gurt gespannt ist und gut am Oberkörper und an den Beinen des Kindes anliegt, aber nicht zu fest ziehen! (Abb. 12). Nun ist der Kinderautositz korrekt befestigt (Abb. 13). WARNUNG! Prüfen, ob der Autogurt korregespannt ist. WARNUNG! Prüfen, ob der Autogurt nicht verdreht ist (Abb. 14). WARNUNG! Prüfen, ob der Brustgurt korrekt an der Schulter des Kindes anliegt (Abb. 15) und keinen Druck auf den Hals ausübt; wenn notwendig, die Kopfstütze senken. WARNUNG! Prüfen, ob der Gurtregler zurückgestellt ist oder sich zumindest auf gleicher Höhe mit der Rückenlehne des Fahrzeugsitzes befindet (Abb. 5). Prüfen, ob der Gurtregler zur Rückenlehne des Autositzes in zurückgesetzter Position liegt (oder zumindest ausgerichtet ist) (Abb. 5). WARNUNG! Den Autogurt niemals in anderen Positionen als in den in dieser Gebrauchsanleitung angegebenen durchziehen! (Abb. 16) WARNUNG! Das Kind nicht nach vorn und nach unten rutschen lassen.

Wenn das Kind nicht im Auto transportiert wird, muss der Kinderautositz auf jeden Fall installiert bleiben oder in den Kofferraum verstaut werden, dabei muss der Abstandshalter unterhalb der Sitzfläche stets geschlossen sein. Der Kinderautositz kann im unbefestigten Zustand im Falle eines Unfalls oder bei scharfem Bremsen eine Gefahr für die Insassen werden. Höheneinstellung der Kopfstütze Die Höhe der Kopfstütze kann in 8 Positionen eingestellt werden, damit der Kinderautositz so gut wie möglich an die Größe des Kindes angepasst werden kann. Der Kopf des Kindes muss sich innerhalb des Kinderautositzes befinden und der Sicherheitsgurt muss korrekt an der Schulter anliegen. Bei der Höhenverstellung der Kopfstütze achten Sie bitte darauf, dass die Ohren des Kindes nicht über der Kopfstützenhöhe liegen dürfen und dass die Klemme sich nur wenig über den Schultern des Kindes befinden darf, so dass der Sicherheitsgurt korrekt an der Schulter des Kindes anliegt (Abb. 17). Das Verstellen der Kopfstütze kann durch das Kind im Kinderautositz erschwert werden. So wird die Kopfstütze verstellt: 1. Mit einer Hand den Hebel auf der Rückseite der Kopfstütze drücken und mit der anderen Hand auf die Sitzfläche stützen, wie in der Abbildung gezeigt (Abb. 18). 2. Die Kopfstütze je nach Bedarf heben/ senken (Abb. 19) 3. Den Hebel loslassen und weiterhin die Kopfstütze heben/senken, bis man das Einrasten hört, das die erfolgte Blockierung in der gewünschten Position bestätigt.

So wird das Kind aus dem Kinderautositz genommen 1. Den Sicherheitsgurt öffnen. 2. Den diagonalen Teil desselben aus der Klemmen ziehen. 3. Den Gurt beim Aufwickeln mit der Hand festhalten.

Breiteneinstellung der Rückenlehne Die Breite der Rückenlehne kann verstellt werden, damit der Kinderautositz so gut wie möglich an die Größe des Kindes angepasst werden kann. Das Verstellen der Rückenlehne kann durch das Kind im Kinderautositz erschwert werden. Für das Verstellen mit einer Hand den Griff an der Rückseite des Kinderautositzes drehen: • Drehung im Uhrzeigersinn: die seitlichen Flügel entfernen sich voneinander und die

Installation des Kinderautositzes im Auto ohne Kind Die Arbeitsgänge 1,5,6 und 7 des Paragraphen „Installation des Kindersitzes im Auto und Hineinsetzen des Kindes ausführen. 31

Rückenlehne verbreitert sich (Abb. 20). • Drehung entgegen dem Uhrzeigersinn: die seitlichen Flügel nähern sich und die Rückenlehne verkleinert sich (Abb. 21).

3. Nehmen Sie die Kissen der beiden Seitenflügel heraus (Abb. 27). 4. Ziehen Sie den Bezug von der Struktur ab (Abb. 28). Um den Bezug wieder auf die Struktur zu ziehen, wiederholen Sie umgekehrt die Arbeitsvorgänge 1,2,3,4 und achten besonders darauf, dass der Bezug perfekt an der Struktur anliegt.

Verstellen der Neigung der Rückenlehne Die Rückenlehne des Kinderautositzes kann frei bewegt werden und leicht an die Neigung des Autositzes angepasst werden (Abb. 22). Die Rückenlehne des Kinderautositzes kann in 3 Neigungs-Positionen eingestellt werden, damit das Kind in der für ihn bequemsten Position reisen kann. Vor dem Verstellen muss das Kind aus dem Kindersitz genommen werden. Rückenlehne nach hinten kippen: 1. Einen Finger in die Vertiefung im Sitz stecken (siehe Abb. 23). 2. Auf den Knopf in der Vertiefung drücken und gleichzeitig das hintere Gestellteil bis in die gewünschte Stellung ziehen/drücken (siehe Abb. 24). Bei jedem Einschnappen verstellt sich die Lehne um eine Stellung. ACHTUNG! Zum Abschluss stets prüfen, ob das Gestell richtig befestigt ist! Nach den soeben beschriebenen Arbeitsvorgängen kann der Kinderautositz im Auto installiert werden und das Kind kann hineingesetzt werden, wobei es, wie oben beschrieben, sicher angeschnallt werden muss. WARNUNG! Prüfen, ob der Gurtregler zurückgestellt ist oder sich zumindest auf gleicher Höhe mit der Rückenlehne des Fahrzeugsitzes befindet (Abb. 5).

Sitzfläche Die Sitzfläche besteht aus zwei festen Kunststoffteilen, die ineinander eingehakt sind. Zum Abnehmen des Bezugs muss zuerst der obere Teil vom unteren Teil getrennt werden: 1. Einen Finger in die Vertiefung im Sitz stecken und auf den darin befindlichen Knopf drücken, wie es in den Anweisungen im Abschnitt “Einstellen der Rückenlehne” beschrieben ist (Abb. 29). 2. Die vier Griffe auf die Symbole OPEN drehen (Abb. 30). WARNUNG! Danach prüfen, ob die Bezugskreise an der Basis und an den Griffen übereinstimmen und ob die beiden Teile effektiv getrennt sind. 3. Den Kinderautositz, wie in Abb. 31 gezeigt, positionieren und die Rückenlehne in die höchste Position heben. 4. Den oberen Teil der Sitzfläche anheben und gleichzeitig den hinteren Stoffteil der Rückenlehne herausziehen (Abb. 32). 5. Den Bezug an den 5 Befestigungspunkten an der Basis lösen (Abb. 33). 6. Den Bezug vom oberen Teil der Sitzfläche abziehen (Abb. 34). So wird der Bezug montiert: 7. Die Arbeitsvorgänge 4,5,6 umgekehrt wiederholen, wobei darauf zu achten ist, dass der Bezug perfekt an der Struktur anliegt und passen muss, insbesondere in den beiden roten Durchzugsbereichen des Beckengurtes. 8. Auf den Knopf drücken und gleichzeitig am hinteren Gestellteil ziehen (siehe Abb. 35). 9. Den Kindersitz, wie in Abb. 36 gezeigt, positionieren und die Rückenlehne in die höchste Position heben. 10.Den oberen Teil der Sitzfläche in den unte-

Abnehmbarer Bezug der Rückenlehne/Sitzfläche Die Bezüge von Kopfstütze, Rückenlehne und Sitzfläche sind mit einem Klettverschluss und Reißverschlüssen befestigt und können daher leicht abgenommen und wieder aufgezogen werden. Rückenlehne 1. Öffnen Sie zunächst die beiden seitlichen Reißverschlüsse der Kopfstütze und danach die drei Klettverschlüsse (Abb. 25). 2. Öffnen Sie den hinteren Reißverschluss (Abb. 26). 32

ren festen Teil positionieren: Für ein leichteres Einsetzen wird geraten, während des Arbeitsvorgangs den oberen Teil zu neigen, wie in Abb. 37 gezeigt. WARNUNG! Nach dem Arbeitsvorgang prüfen, ob die beiden Teile übereinstimmen. 11.Das hintere Stoffteil wieder zwischen der Struktur und dem Bezug einsetzen (Abb. 38). 12.Den Kinderautositz, wie in Abb. 39 gezeigt, auf eine ebene Fläche stellen und die 4 Griffe zum Schließen auf die Symbole CLOSE drehen (Abb. 40). WARNUNG! Danach prüfen, ob die Bezugskreise an der Basis und an den Griffen übereinstimmen und ob die beiden Teile effektiv eingehakt sind. Entriegelung der Rückenlehne / Sitzfläche Die Verwendung des Kinderautositzes ist nur MIT der korrekt auf der Sitzfläche montierten Rückenlehne zulässig. Die Rückenlehne kann eventuell von der Sitzfläche nur aus Raumbedarfsgründen getrennt werden, wenn der Kinderautositz nicht benutzt wird. So wird die Rückenlehne von der Sitzfläche getrennt: 1. Den Abstandshalter in die dritte Position herausziehen, wobei die Beschreibung des Paragraphen „Verstellen der Neigung der Rückenlehne“ beachtet werden muss. 2. Auf die Rückenlehne zum hinteren Teil derselben in Höhe des Gelenks mit der Sitzfläche Druck ausüben und die beiden Befestigungen lösen (Abb. 41). Zum Befestigen der Rückenlehne an der Sitzfläche die soeben beschriebenen Arbeitsgänge umgekehrt wiederholen. WARNUNG! Nach den Arbeitsvorgängen prüfen, ob der obere und untere Teil der Sitzfläche korrekt miteinander verbunden sind. FÜR WEITERE INFORMATIONEN: CHICCO Babyausstattung GmbH Postfach 2086 - 63120 Dietzenbach Service-Tel. 08000 244226 www.chicco.com WARNUNG! Je nach Land sind verschiedene Modelle des Produktes was Zahl und Typologie der Zubehörteile anbetrifft vorgesehen. 33

GB Instructions • KEY 23 IMPORTANT: PLEASE READ THESE INSTRUCTIONS CAREFULLY BEFORE USE AND KEEP THEM FOR FUTURE REFERENCE. FOR YOUR CHILD’S SAFETY, READ THESE INSTRUCTIONS CAREFULLY.
