BEDIENUNGSANLEITUNG ZUIKO DIGITAL ED 14€ OLYMPUS

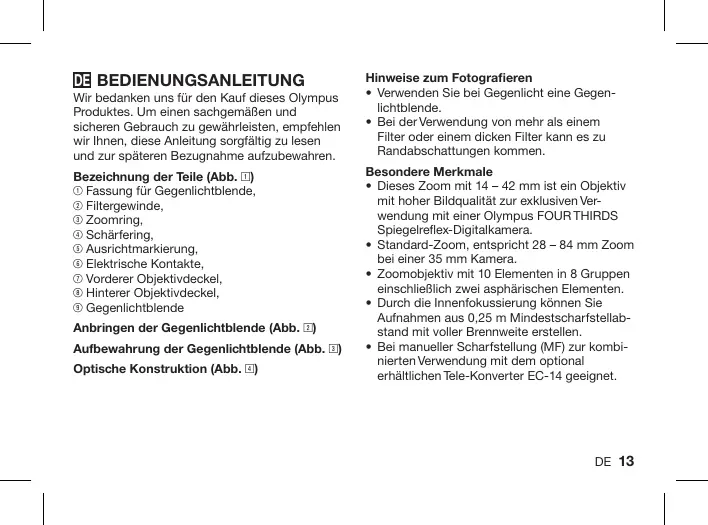

DE BEDIENUNGSPANLEITUNG

Wir bedanken uns für den Kauf thises Olympus Produktus. Um einen sachgemäß und sicheren Gebrauch zu gewährleisten, empfehlen wir ihren, diese Anleitung sorgfält zu lesen und zur späteren Bezugnahme aufzubewahren.

Bezeichnung der Teile (Abb. 1)

① Fassung fur Gegenlichtblende,
② Filtergewinde,
③ Zoomring,
④ Scharfering,
⑤ Ausrichtmarkierung,
⑥ Elektrische Kontakte,
⑦ Vorderer Objektivdeckel,
Hinterer Objektivdeckel,
Gegenlichtblende

Anbringen der Gegenlichtblende (Abb. 2)

Aufbewährung der Gegenlichtblende (Abb. 5)

Optische Konstruktion (Abb. 4)

Hinweise zum Fotografieren

• Verwenden Sie bei Gegenlicht eine Gegenlichtblende.
• Bei der Verwendung von mehr als einem Filter oder einem dichen Filter kann es zu Randabschattungen kommt.

Besondere Merkmale

• Dieses Zoom mit 14 - 42 mm ist ein Objekt mit hoher Bildqualität zur exklusiven Verwendung mit einer OlympiUM FOURTHIRDS Spiegelreflex-Digitalkamera.
• Standard-Zoom, entspricht 28 - 84 mm Zoom bei einer 35 mm Kamera.
• Zoomobjektiv mit 10 Elementen in 8 Gruppen einschließlich zwei aspharischen Elementen.
• Durch die Innenfokussierung konnen Sie Aufnahmen aus 0,25 m Mindestdarfstellabstand mit voller Brennweite erstehen.

• Bei manueller Scharfstellung (MF) zur kombinierten Verwendung dem optional erhähtlichen Tele-Konverter EC-14 geeignet.

• Die Verwendung mit dem optional erhaltlichen Zwischenring EX-25 ist unter den folgenden Bedingungen möglich:

Brenn- weite	Scharf-stellung	Enternunns- bereich	Vergröbe- rungsfaktor (): Bei Umrechnung für eine 35 mm Kamera
14 mm	Nicht verwendbar, da eine Scharfstellung unwilling ist.
25 mm	MF	13,3 cm	1,02x (2,04x)
42 mm	MF	16,2 cm - 17,3 cm	0,61x - 0,69x (1,22x - 1,38x)

Technische Daten

Fassung : FOURTHIRDS-Anschluss
Brennweite : 14 - 42 mm
Lichtstärke : f3,5 - 5,6
Bildwinkel : 75^ - 29^ Optische : 8 Gruppen, 10 Linsen
Konstruktion mehrfach beschichtet (teilweise einfach beschichtet)
Blendenskala : f3,5 bis f22

Enternung : 0,25 m bis (unendlich)
Scharstellung : AF/MF-Umschaltung
Gewicht : 190 g (ohne Gegenlicht-blende und Kappe)
Abmessungen : Max. 65,5 mm x Gesamtlänge 61 mm
Objektivanschluss : Bajonett
Filtergewinde-durchmesser : 58 mm

• Änderungen der technischen Daten ohne Vorankündigung des Herstellers jederzeit vorbehalten.

Für Europa

Das, CE"-Zeichen bestätigt, dass\ dieses Produkt mit den europäischen Bestimmungen für Sicherheit, Gesundheit, Umweltschutz und Personenschutz übereinstimmt. Mit dem CE"-Zeichen ausgewiesene Produkte sind für Europa vorgesehen.

Sicherheitschinweise:itte unbedingt die nachfolgenden Informationen lessen

Achtung: Sicherheitshinweise

• Das Objektiv nicht direkt auf die Sonne ausrichten. Dies kann zur Erblinding oder Sehschäden führen.
• Das Objektiv nur mit angebrachten Objektivdeckeln aufbewahren. Falls Sonnenstrahlen durch das Objektiv gebündelt werden, besteht Feuergefahr!
• Niemals das an der Kamera montierte Objektiv direkt auf die Sonne richten. Anderfalls können die einfallenden Sonnenstrahlen optisch stark gebündelt werden, so dass schwere Schäden auftreten können und / oder Feuergefarb besteht.

Sicherheitshinweise zur Handhabung

• Betriebstemperatur von +40^ bis -10^ .
• Vermeiden von abrupten Temperaturschwankungen.
• Niemals das Objektiv mit nach unter weisenden Kontakten abziegen.
• Vermeiden von hoher Druckbelastung.
• Nicht die Linse berühren.

• Nicht unterwassertauglich.

• Nicht die Objektivkontakte berühren.

• Nicht fallen lassen.
• Keine organischen Lösungsmittel verwenden.
• Vermeiden von hoher Luftfeuchtigkeit.
• Meiden von Magnetfeldern.
  Die Kamera行业发展前景如何？

Sicherheitshinweise zur Aufbewährung

• Bei Nichtgebrauch die Objektivdeckel anbringen.
• Zur Linsenreinigung nur Linsenreinigungspapier oder -tuch.
• Meiden von Mottenkugeln.

Bei Fragen wenden Sie sich bereits an ihren Olympia Kundendienst.

• Technische Unterstützung für Kunden in Europa

Bitte besuchen Sie unsere Internetseite
http://www.olympus-europa.com
oder wenden Sie sich Telefonisch unter einer dieser Rufnummern an uns:
00800 - 67 10 83 00 (gebührenfrei)
+49 180 5 - 67 10 83 oder
+49 40 - 237 73 48 99 (gebührenpflichtig)
