BEDIENUNGSANLEITUNG FMY Evolution F160 FRANKE

1. SICHERHEITSINFORMATIONEN

Lesen Sieitte für ihre eigene Sicherheit und die korrekte Funktion des Gerats these Betriebsanleitung sorgfältig durch, bevor Sie es installieren und in Betrieb halten. Bewahren Sie die Betriebsanleitung stets zusammen mit dem Gerat auf, auch falls Sie desses verkaufen oder Dritten überlassen. Esist wichtig, dass die Benutzer mit allen Funktion- und Sicherheitsmerkmalen des Gerates vertraut sind.

Die Kabel müssen von kompetentem Fachpersonal angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der Mindestsicherheitsabstand zwischen dem Kochfeld und der Abzugshaube beträgt 650~mm (eineige Modèle können auch niedriger installiert werden; siehe Abschnitt Abmessungen und Installation).
• Sollten die Installationsanweisungen des Gaskochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigigen.
• Sicherstellen, dass die Netzspannung den Angaben auf dem Typenschild im Inneren der Haube entspricht.
• Trennvorrichtungen müssen in Über-einstimmung mit den Verkabelungsvorschriften in die feste Installation eingebaut werden.

• Für Geräte der Klasse I Sicherstellen, dass das Hausstromnetz über eine geeignete Erdung verfügt.
  Die Abzugshaube mit einem Rohr, das einen Durchmesser von mindestens 120mm haben muss, an die Abluftleitung anschließen. Die Abluftstrecke muss so kurz wie möglich sein.

• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  Die Abzugshaubearfndnntan einn Schacht angeschlssen werden, in den Rauchgase abgeleitet werden (z. B.von Heizkesseln,Kaminen,usw.).

• Falls die Abzugshaube gleichzeitig mit nichtelektrischen Geräten (z.B. Gasgeräten) verwendet wird, muss der Raum über eine ausreichende Lüftung verfügen, damit der Rückfluss der Abgase verhindert wird. Beileichzeitigem Betrieb der Abzugshaube mit nicht elektrisch betriebenen Geräten darf der Unterdruck im Raum nicht mehr als 0,04 mbar betragen, damit die Abgase nicht wieder durch die Abzugshaube in den Raum gesogen werden.
  Die Abluft darf nicht über eine Abgasleitung von Feuerstätten, die mit Gas oder anderen Brennstoffen betrieben werden, abgeführt werden.
• Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
• Den Stecker in eine zugängliche, den geltenden Vorschriften entsprechende Steckdose stecken.
• Was die technischen und Sicherheitsmaßnahmen für die Abgasführung betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNING: Bevor die Abzugshaube installiert wird, die Schutzfolien abziehen.

Nur fur die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Werden die Schrauben und Befestigungsteile nicht gemäß der vorliegenden Anleitung befestigt, kann die Gefahr von Stromschlagen bestehen.

• Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.

• Auf keinen Fall unter der Abzugshaube flambieren. Es besteht Brandgefahr.

• Dieses Gerät kann von Kindern ab einem Alter von 8 Jahren und von Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder)dürfen nicht mit dem Gerät speiten. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Kinder mussen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht mit dem Gerät speilen.

• Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, außer wenn sie beaufsichtigt werden oder unterwiesen wurden.

Die zugänglichen Teile konnen während der Verwendung der Kochgeräte sehr heißt werden.

Die Filter nach dem angegebenen Intervall reinigen und/oder ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.
- Wird die Abzugshaube gleichzeitig mit Geräten verwendet, die mit Gas oder anderen Brennstoffen betrieben werden, muss der Raum über eine ausreichende Luftung verfügen (gilt nicht für Geräte, die nur Luft in den Raum abgeben).

Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das Altgerät muss viel mehr einer speziellen Sammelstelle für elektrische und elektronische Altgeräte zugeführrt werden. Mit der vorschrifsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf

Umwelt und Gesundheit zu vermeiden. Für weitere Informationen über das Recycling theses Produktes wenden Sie sichitte an die Gemeinde, den ortlichen Abfallentsorgungsdienst oder den Handler, bei dem Sie das Gerät gekauft haben.

Konformitätserklarung

Der Hersteller erklärt, dass these Gerät mit Funksteuerung Funktion die Anforderungen der Richtlinie 2014/53/EU erfüllt.

Der vollständige Text der EU-Konformitätserklung ist auf der folgenden Internetadresse unter Eingabe des Produkt-codes in das Suchfeld einsehbar:

https://www.franke.com/

Der Produktcode kann auf den Etikett im Produkt abgegeben werden.

Frequenzbereiche	Maximal gesendete Leistung
2,4 GHz	Max. 100 mW

2. GEBRAUCH

Die Abzugshaube wurde ausschließlich dazu entwickelt, um im Haushalt Kuchendunste zu beseitigen.
Die Haube niemals fur andere Zwecke verwenden, als die fur welche sie entwickelt worden ist.
- Unter der eingeschalteten Haube keine offenen hohen Flammen benutzen.
Die Flamme so regulieren, dass sie nicht über den Umfang des Kochgeschirrs hinausreicht.
Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl konnte sich entzünden.

3. REINIGUNG UND WARTUNG

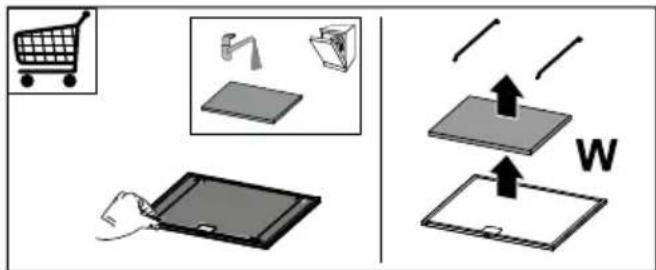

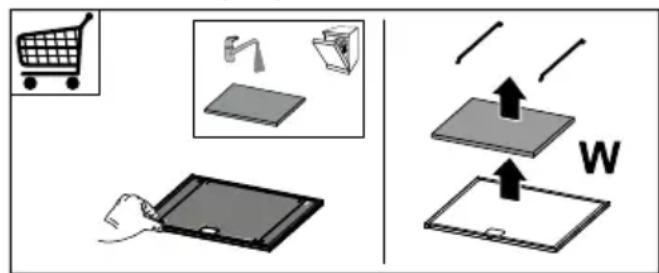

• Der poröse Teil des Filters kann mindestens alle 4 Monate oder bei sehr intensivem Gebrauch auch öfter in der Spülmaschine gewaschen werden,

undzarbiszu5Mal,bevorerausgewechseltwerdenmuss(W).

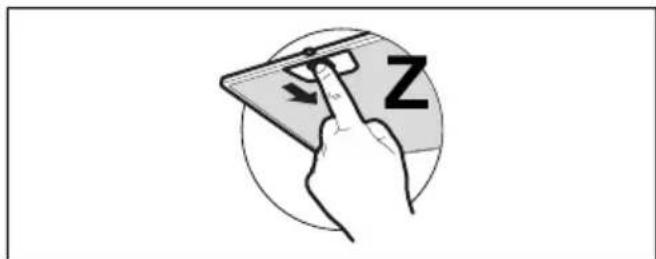

Die Fettfilter sind alle 2 Betriebsmonate bzw. bei intensiver Nutzung haufter zu reinigen und konnen in der Spülmaschine gewaschen werden (Z).

Die Haube mit einem feuchten Lappen und einem flüssigen Neutralreiniger reinigen.
- Vermeiden Sie für die Reinigung der Außen- und Innenseite der Haube alkoholische oder silikonhaltige Produkte.

Wenn das Produkt oder eines seiner Teile aus rosfreiem Stahl besteht, verwenden Sie zur Reinigung spezielle, nicht scheuernde Produkte und folgen Sie bei der Reinigung den Linien der Satinierung.

4. STEUERBEFEHLE

Die Dunstabzugshaube verfügt über Bedienelemente an beiden Seiten des Gehäuses, mit denen sie bedient werden kann.
Taste	Tastendruck Funktion Led
T1	Kurz Schaltet den	Motor auf die ersten Geschwindigkeitsstufe ein/aus. On / Off
	Lang mit Be-leuchtung und/oder Motor ein-geschaltet	24h-FunktionAktivieren/Deaktivieren des Motors im 24h-Luftaustauschmodus; eine Drehzahl, welche die Absaugung von 10 Minuten pro Stunde in einem 24 Stunden andauernden Zyklus ermöglich.	Blinkend
	Lang mit allen Lasten aus (Mo- tor und Licht)	Unterbrechung der K-Link-VerbindungDer Löschvorgang für alle vorher mit der Funktion K-Link-Verbindung gekoppelten K-Link kompatiblen Geräte wird gestartet.	Nach erfolgreichem Ab-schluss des Vorgangs blinken die Led T1 und T2 5 Mal.
T2	Kurz Schaltet den	Motor auf die zweite Leistungsstufe. T1 und T2 On.
	Lang mit Be-leuchtung einge-schaltet	Aktiviert/Deaktiviert die Alarmmeldungen der Aktivkohlenfilter.	Alle LEDs blinking 2 Mal: Alarm aktiviert. Alle LEDs blinken 1 Mal: Alarm deaktiviert.
T3	Kurz Schaltet den	Motor auf die dritte Leistungsstufe. T1 und T3 On.
	Lang mit Be-leuchtung oder Motor einge-schaltet	Schaltet den Motor auf die Intensive Geschwindigkeitsstufe ein.Die Geschwindigkeit ist auf 6 Minuten eingestellt. Sobald die Zeit ab-gelaufen ist, kehrt das System automatisch auf die vorher gewährte Geschwindigkeitsstufe darüber. Wenn diese Funktion bei abgeschalte-tem Motor aktiviert worden ist, wechselt das System nach Ablauf der Zeit in den OFF-Modus.	Blinkend
	Lang mit allen Lasten aus (Mo- tor und Licht)	Man setzen den Sättigungsalarm der Filter darüber.	Alle LEDs blinken 3 Mal.
		Alarmmeldung, dass die Metallfettfilter gesättigt sind und gewa-schen werden müssen. Die Alarmmeldung wird nach 100 effektiven Betriebsstunden der Dunstabzugshaube generiert.	T2 und T3 blinken
		Signalisiert den Sättigungsalarm des Aktivkohle-Geruchsfilters.Die Alarmmeldung wird nach 200 effektiven Betriebsstunden der Dun-stabzugshaube generiert.	T1 und T3 blinken

T4	Kurz Aktiviert/Deaktiviert die Automatik-Funktion. Bei Druck irgendeiner anderen Taste wird der AUTO-Modus deaktiviert. Der AUTO-Modus wird durch Druck der Taste oder beim Einschalten des gekoppelten Induktionskochfelds aktiviert. Die Geschwindigkeitsstufe der Dunstabzugshaube wird automatisch eingestellt, wenn man die höchste Leistungssstufe in der Kochfeldzone benutzt. Beim Abschalten des Induktionskochfelds lauft die Dunstabzugshaube noch für 5 Sekunden auf der zuletzt eingeschalteten Geschwindigkeitsstufe und dann für 15 Minuten auf der Geschwindigkeitsstufe 1. Nach 15 Minuten schaltet sich der Motor ab. Der Status der Lichterändert sich nicht.	LED eingeschaltet + LED eingeschaltet für eingestellte Geschwindigkeit.
	Lang mit eingeschaltetem Motor	Verzögerung Aktiviert/Deaktiviert die Verzöergungsfunktion (Verzögerung um 30' der automatischen Abschaltung des Motors und der Beleuchting). Nicht aktivierbar bei Intensiv-Funktion oder 24H-Beleuchting.
	Lang mit allen Lasfen aus (Mo- tor und Licht)	K-Link-Verbindung Vor dem Starten des Vorgangs den spezifischen Anleitungen aus den Betriebsanleitungen der anzukoppländen Geräte folgen. Für die Fernbedienung siehe „Modus verbunden“. Der Vorgang zum Koppeln der Dunstabzugshaube mit den K-Link-kompatiblen Geräten (Induktskochfeld oder Fernbedienung) startet. Man kann bis zu 3 Induktskochfelder und eine Fernbedienung mit der Dunstabzugshaube koppeln. Siehe die Betriebsanleitung der Geräte zu den für die Geräte durchzuführenden Vorgänge. Der Kopplungsvorgang Bauert 2 Minuten. Wenn innerhalb these Zeit, kein Gerät erkann't wird, überprüften, ob man vorher den Vorgang für die anzukoppländen Geräte gestartet hat. Es ist möglich, dass die Höchstzahl an koppelbaren Geräten erreicht ist.
T5	Kurz Schaltet die	Lichter ein/aus. Die Lichter leuchten abwechselnd mit mittlerer Intensität, hoher Intensität und aus.
	Lang mit Be-leuchtung einge-schaltet	Es ist möglich, die Lichtintensität zyklisch zu verändern, indem man langle, voneinander getrennte Trücke ausfuht. Dies ermöglich es, den Lichtton zwischen "warm" und "kalt" zu varie-ren.
Empfohlene Sequenz für die Kopplung zwischen den Geräten: 1 - K-Link-Modus (Siehe "Modus verbunden" in der Bedienungsanleitung der Fernbedienung) 2 - K-Link-Verbindung (siehe Betriebsanleitung der Dunstabzugshaube) 3 - Kopplung Fernbedienung-Dunstabzugshaube (siehe Betriebsanleitung der Fernbedienung) 4 - K-Link-Verbindung (siehe Betriebsanleitung der Dunstabzugshaube) 5 - Kopplung Feld-Dunstabzugshaube (siehe Betriebsanleitung des Induktskochfelds)

5. FERNBEDIENUNG

• Dieses Gerät kann mit einer Fernbedienung gesteuert werden.
• ACHTUNG: Als erstes muss an der Fernbedienung der K-Link-Modus aktiviert werden (siehe Betriebsanleitung des Geräts für mehr Einzelheiten).

ACHTUNG: eineuge Funktionen konnen nur über die Fernbedienung aktiviert werden (siehe Betriebsanleitung des Gerats für mehr Einzelheiten).

6. BELEUCHTUNG

• Wenden Sie sich für den Austausch an den technischen Kundendienst ("Wenden Sie sich für den Kauf an den technischen Kundendienst").
