Produkttyp	i-Size-Wachstumsautosit mit Gurt und Sitzerhöhungsmodus
Marke	Joie
Modell	i-Bold
Kategorie	Hochstuhl (Autosit)
Abmessungen (ca.)	Ca. 44 x 38 x 60 cm (höhenverstellbar)
Gewicht (ca.)	Ca. 10 kg
Stromversorgung	Keine (nicht elektrischer Autosit)
Hauptfunktionen	Gurtmodus (76-105 cm, ≤22 kg, ab 15 Monaten) und Sitzerhöhungsmodus (100-150 cm, ≤36 kg, 3,5-12 Jahre); 3 Neigungspositionen; Kopfstütze 12-fach verstellbar; abnehmbarer Seitenaufprallschutz; Getränkehalter; ISOFIX-Konnektoren + oberer Haltegurt
Pflege und Reinigung	Weichteile von Hand mit kaltem Wasser ≤30°C reinigen; nicht bügeln, bleichen, chemisch reinigen oder Lösungsmittel verwenden; im Schatten trocknen
Sicherheit	Zugelassen nach UN R129 (i-Size); ISOFIX-System + oberer Haltegurt; visuelle Verriegelungsanzeigen; Seitenaufprallschutz; Gurt mit roter Entriegelung
Ersatzteile und Reparierbarkeit	Wenden Sie sich für Wartung, Reparatur oder Austausch an den Händler; verwenden Sie keine vom Hersteller nicht empfohlenen Teile
Allgemeine Informationen	Materialien: Kunststoffe, Metalle, Stoffe; Patent angemeldet; bewahren Sie die Anleitung im Fach unter der Basis auf

Häufig gestellte Fragen - i-Bold Joie

Was ist der Unterschied zwischen dem Gurtmodus und dem Sitzerhöhungsmodus?

Der Gurtmodus verwendet einen 5-Punkt-Gurt für Kinder von 76 bis 105 cm (≤22 kg, ab 15 Monaten). Der Sitzerhöhungsmodus verwendet den Fahrzeugsicherheitsgurt für Kinder von 100 bis 150 cm (≤36 kg, von 3,5 bis 12 Jahren). Im Sitzerhöhungsmodus muss der Gurt entfernt und die Gurtschnalle verstaut werden.

Wie installiere ich den Sitz mit ISOFIX?

Setzen Sie die ISOFIX-Führungen auf die Verankerungspunkte des Fahrzeugs. Drücken Sie die ISOFIX-Konnektoren durch Drücken der Verstelltaste aus. Schieben Sie den Sitz gegen die Rückenlehne, bis die Anzeigen grün werden. Befestigen Sie den oberen Haltegurt am Verankerungspunkt und ziehen Sie ihn fest, bis seine Anzeige grün wird.

Kann ich den Sitz im Sitzerhöhungsmodus ohne ISOFIX verwenden?

Ja, ISOFIX ist im Sitzerhöhungsmodus optional. Sie können den Sitz nur mit dem 3-Punkt-Gurt des Fahrzeugs installieren. Wenn Sie ISOFIX verwenden, müssen beide Konnektoren mit grünen Anzeigen fest befestigt sein.

Wie stelle ich die Höhe der Kopfstütze und des Gurtes ein?

Zum Einstellen drücken Sie den Hebel der Kopfstützenverstellung (Markierung 11) und schieben Sie auf die gewünschte Höhe (12 Positionen). Im Gurtmodus sollten die Gurte auf Höhe oder unterhalb der Schultern des Kindes sein. Im Sitzerhöhungsmodus sollten sie auf Schulterhöhe sein.

Wie neige ich den Sitz?

Drücken Sie die Neigungsverstelltaste (Markierung 7) und wählen Sie eine von 3 Positionen. Überprüfen Sie nach Änderung des Winkels, ob die Anzeige des oberen Haltegurts grün bleibt; ziehen Sie ggf. nach.

Wie installiere ich den Seitenaufprallschutz?

Stecken Sie das Seitenaufprallschutzmodul auf der Seite, die der Fahrzeugtür am nächsten ist. Es wird mit einem Öffnungsknopf eingesetzt. Entfernen Sie es durch Drücken desselben Knopfes.

Wie reinige ich die Weichteile des Sitzes?

Lösen Sie die Weichteile gemäß den Schritten 36-44 der Anleitung. Waschen Sie sie von Hand in kaltem Wasser ≤30°C. Nicht bügeln, bleichen oder chemisch reinigen. Im Schatten trocknen. Kein Benzin oder organische Lösungsmittel verwenden.

Was tun im Falle eines Unfalls?

Der Sitz muss nach einem schweren Unfall ersetzt werden, auch wenn keine sichtbaren Schäden vorhanden sind. Beachten Sie die Anweisungen des Fahrzeugs und ersetzen Sie den Sitz gemäß den Empfehlungen des Herstellers, um die Sicherheit zu gewährleisten.

Welches maximale Gewicht und welche maximale Größe für das Kind?

Im Gurtmodus: Größe 76-105 cm, Gewicht ≤22 kg. Im Sitzerhöhungsmodus: Größe 100-150 cm, Gewicht ≤36 kg. Im Gurtmodus nicht vor dem Alter von 15 Monaten verwenden.

Wo ist die Bedienungsanleitung aufzubewahren?

Die Anleitung wird im Aufbewahrungsfach unter der Basis des Sitzes aufbewahrt. Bewahren Sie sie stets zum späteren Nachschlagen auf.

BEDIENUNGSANLEITUNG i-Bold Joie

DE Bedienungsanleitung

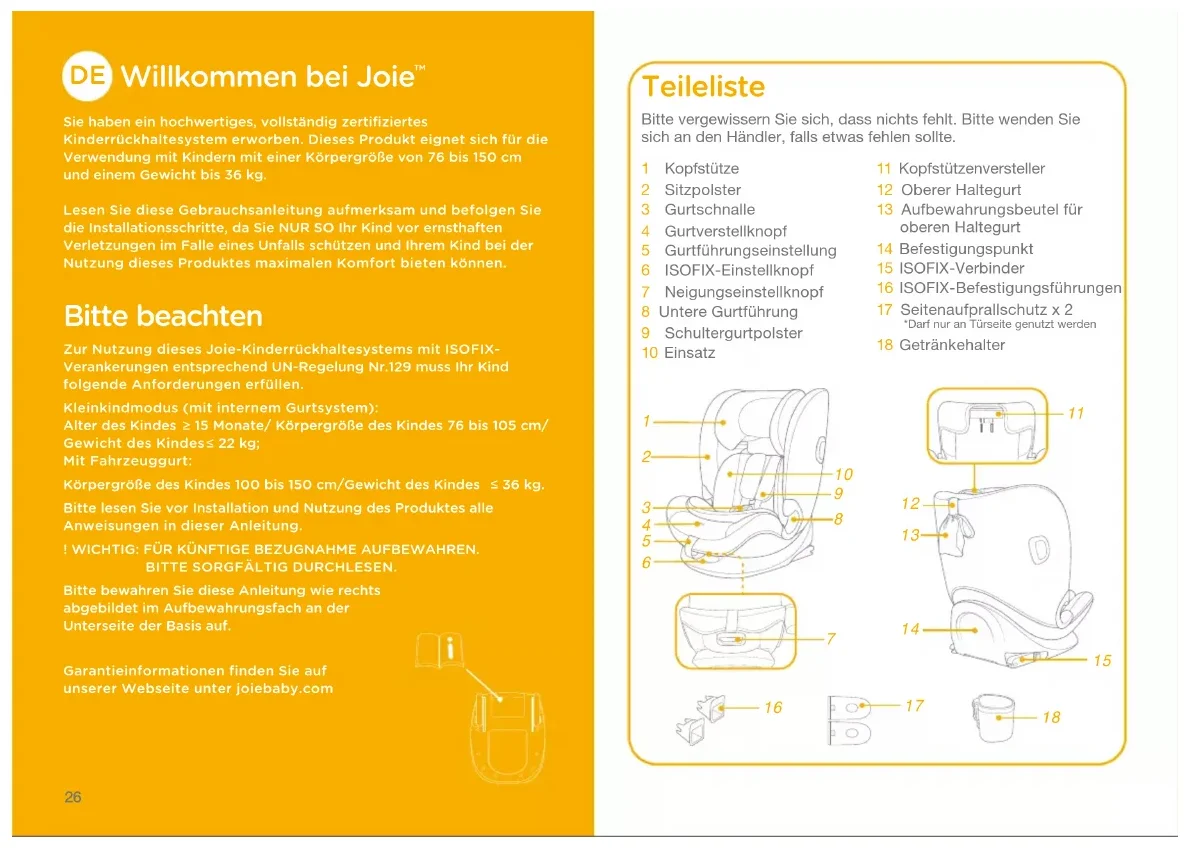

Willkommen bei Joie™

Sie haben ein hochwertiges, vollständig zertifiziertes Kinderrückhaltesystem erworben. Dieses Produkt eignet sich für die Verwendung mit Kindern mit einer Körpergröße von 76 bis 150 cm und einem Gewicht bis 36 kg.

Lesen Sie diese Gebrauchsanleitung aufmerksam und befolgen Sie die Installationsschritte, da Sie NUR SO Ihr Kind vor ernsthaften Verletzungen im Falle eines Unfalls schützen und Ihrem Kind bei der Nutzung dieses Produktes maximalen Komfort bieten können.

Bitte beachten

Zur Nutzung dieses Joie-Kinderrückhaltesystems mit ISOFIX-Verankerungen entsprechend UN-Regelung Nr.129 muss Ihr Kind folgende Anforderungen erfüllen.

Kleinkindmodus (mit internem Gurtsystem): Alter des Kindes ≥ 15 Monate/ Körpergröße des Kindes 76 bis 105 cm/ Gewicht des Kindes ≤ 22 kg; Mit Fahrzeuggurt:

Körpergröße des Kindes 100 bis 150 cm/Gewicht des Kindes ≤ 36 kg. Bitte lesen Sie vor Installation und Nutzung des Produktes alle Anweisungen in dieser Anleitung.

! WICHTIG: FÜR KÜNFTIGE BEZUGNAHME AUFBEWAHREN. BITTE SORGFÄLTIG DURCHLESEN.

Bitte bewahren Sie diese Anleitung wie rechts abgebildet im Aufbewahrungsfach an der Unterseite der Basis auf.

Garantieinformationen finden Sie auf unserer Webseite unter joiebaby.com

Bitte vergewissern Sie sich, dass nichts fehlt. Bitte wenden Sie sich an den Händler, falls etwas fehlen sollte.

1 Kopfstütze
2 Sitzpolster
3 Gurtschnalle
4 Gurtverstellknopf
5 Gurtführungseinstellung
6 ISOFIX-Einstellknopf
7 Neigungseinstellknopf
8 Untere Gurtführung
9 Schultergurtpolster
10 Einsatz

11 Kopfstützenversteller
12 Oberer Haltegurt
13 Aufbewahrungsbeutel für oberen Haltegurt
14 Befestigungspunkt
15 ISOFIX-Verbinder
16 ISOFIX-Befestigungsführungen
17 Seitenaufprallschutz x 2 *Darf nur an Türselte genutzt werden
18 Getränkehalter

1 2 3 4 5 6 8 9 10

11 12 13 14 15

WARNUNG

! ACHTEN Sie darauf, feste Teile und Kunststoffteile des Kinderrückhaltesystems so zu platzieren und zu installieren, dass sie während der täglichen Nutzung des Fahrzeugs nicht in einem beweglichen Sitz oder in einer Fahrzeugtür eingeklemmt werden.
! Zur Nutzung dieses Kinderrückhaltesystems entsprechend der UN-Richtlinie Nr. 129 muss Ihr Kind die folgenden Voraussetzungen erfüllen.
! Kleinkindmodus: Körpergröße des Kindes 76 bis 105 cm/max. 22 kg; Fahrzeuggurt: Körpergröße des Kindes 100 bis 150 cm/max. 36 kg;
! WICHTIG - ERST VERWENDEN, WENN DAS KIND MINDESTENS 15 MONATE ALT IST (siehe Anweisungen).
Das Kinderrückhaltesystem passt möglicherweise nicht in alle zugelassenen Fahrzeuge.
! Die Gurte, die das Kinderrückhaltesystem im Fahrzeug sichern, müssen richtig befestigt sein; die Gurte, die das Kind halten, müssen an den Körper des Kindes angepasst und dürfen nicht verdreht sein.
! Verwenden Sie NUR die in der Anleitung beschriebenen und am Rückhaltesystem für Kleinkinder markierten belastbaren Kontaktpunkte.
! Bringen Sie den Sicherheitsgurt richtig an, nachdem Sie Ihr Kind in das Kinderrückhaltesystem gesetzt haben.
Stellen Sie sicher, dass der Beckengurt so tief wie möglich angelegt ist, damit das Becken sicher gehalten wird.

WARNUNG

! Dieses Kinderrückhaltesystem sollte ersetzt werden, wenn sie übermäßiger Belastung in einem Unfall ausgesetzt waren. Ein Unfall kann es beschädigen, ohne sichtbare Spuren aufzuweisen.
! Beachten Sie die Gefahren durch nicht von einer zuständigen Stelle zugelassenen Veränderungen oder Ergänzungen an diesem Produkt. Beachten Sie außerdem die Gefahren bei Nichteinhaltung der Installationsanweisungen des Herstellers.
! Bitte platzieren Sie dieses Kinderrückhaltesystem nicht im direkten Sonnenlicht; andernfalls kann es zu heiß für die Haut Ihres Kindes werden. Fassen Sie das Kinderrückhaltesystem immer erst an, bevor Sie das Kind hineinsetzen.
! Lassen Sie ihr Kind NIEMALS unbeaufsichtigt im Kinderrückhaltesystem zurück.
Gepäck und andere Gegenstände, die bei einem Unfall Verletzungen verursachen könnten, sollten angemessen gesichert werden.
Das Kinderrückhaltesystem darf NICHT ohne die Textilteile verwendet werden.
! Die Textilteile dürfen ausschließlich durch die vom Hersteller empfohlenen Teile ersetzt werden, da sie die Schutzwirkung des Kinderrückhaltesystems wesentlich beeinflussen.
! Bitte vergewissern Sie sich, dass das Kinderrückhaltesystem richtig in Ihrem Fahrzeug installiert werden kann.
! Wenden Sie sich bei Fragen zur Wartung, Reparatur und Komponentenaustausch an den Einzelhändlern.
! Geben Sie zur Vermeidung von Verbrennungen niemals heiße Flüssigkeiten in den Getränkehalter des Kinderrückhaltesystems.

Notfall

Bei einem Notfall oder Unfall ist es besonders wichtig, dass bei Ihrem Kind umgehend Erste Hilfe geleistet und es medizinisch versorgt wird.

Produktinformationen

Kleinkindmodus:

Zur Installation mit ISOFIX-System und oberem Gurt

1. Dies ist ein „i-Size“-Kinderrückhaltesystem. Es ist gemäß UN-Richtlinie Nr. 129 für die Verwendung in „i-Size“-kompatiblen Fahrzeugsitzpositionen zugelassen, wie vom Fahrzeughersteller im Handbuch Ihres Fahrzeugs aufgeführt ist.
2. Bitte wenden Sie sich im Zweifelsfall an den Hersteller oder Händler des Kinderrückhaltesystems.

Sitzerhöhungsmodus:

zur Installation mit 3-Punkt-Gurt

zur Installation mit 3-Punkt-Gurt + ISOFIX-System

1. Diese Kindersitzerhöhung ist ein „i-Size“-Kinderrückhaltesystem. Es ist gemäß UN-Regelung Nr.129 primär für die Verwendung in „i-Size“-Sitzpositionen zugelassen, wie vom Fahrzeughersteller im Handbuch Ihres Fahrzeugs aufgeführt ist.
2. Bitte wenden Sie sich im Zweifelsfall an den Hersteller oder Händler des Kinderrückhaltesystems.

Materialien Kunststoff, Metall, Stoff

Patentnr. Patente angemeldet

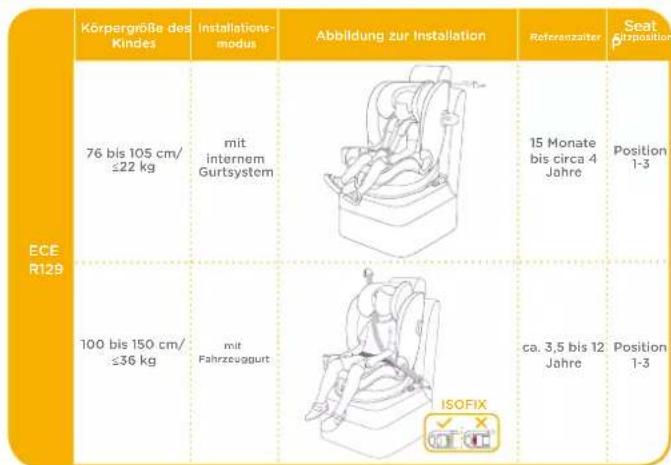

Ihre Installation wählen

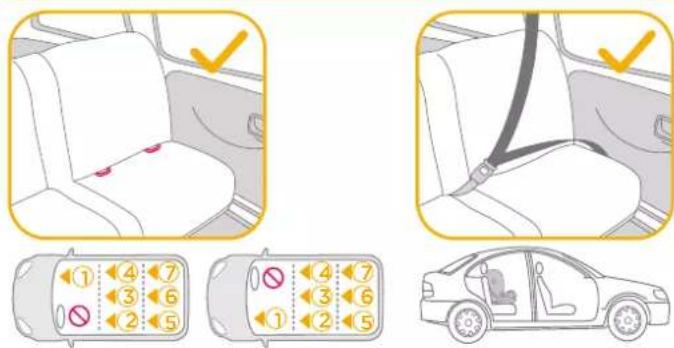

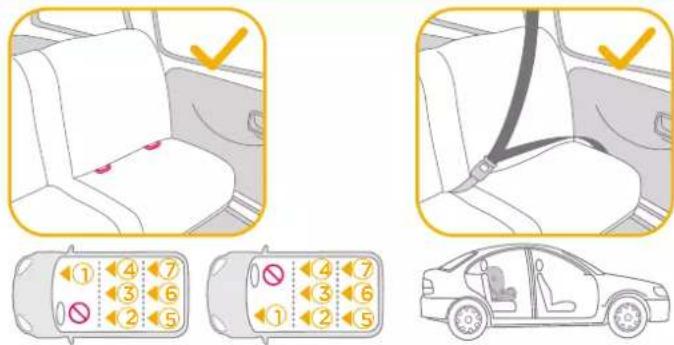

Hinweise zur Installation

Seitlichen Aufprallschutz verwenden

siehe Abbildungen 1 - 2

1. Das Kinderrückhaltesystem wird mit abnehmbarem seitlichem Aufprallschutz geliefert. Setzen Sie den seitlichen Aufprallschutz an der Seite ein, die der Tür am nächsten ist. Installation abgebildet in 1.
2. Drücken Sie den Freigabeknopf zum Entfernen des Seitenaufprallschutzes. 2

Höhenanpassung für Kopfstütze und Schultergurte

siehe Abbildungen 3 - 6

Bitte passen Sie die Kopfstütze an und prüfen, ob sich der Schultergurt auf der richtigen Höhe befindet (vgl. 3 und 4 und 5 und 6)
Bei Verwendung im Kleinkindmodus müssen die Schultergurte auf Schulterhöhe des Kindes oder knapp darüber verlaufen. 3
! Bei Verwendung des Fahrzeuggurts (Kindsgröße >100cm) müssen die Schultergurtführungen auf Höhe der Schultern des Kindes liegen. 4
Drücken Sie den Kopfstützeneinstellhebel 5 und ziehen Sie die Kopfstütze nach oben bzw. drücken Sie sie hinunter, bis sie in einer der 12 Positionen einrastet; vgl. 6.

Neigungseinstellung

siehe Abbildungen 7 - 8

Drücken Sie den Neigungseinstellknopf zur Anpassung des Sitzwinkels in die gewünschte Position, vgl. 7 und 8.
Es gibt 3 Neigungspositionen., die für Gurtmodus und Sitzerhöhungsmodus genutzt werden können. 8

Kinderrückhaltesystem installieren

siehe Abbildungen 9 - 17

1. Stecken Sie als Hilfestellung bei der Installation die ISOFIX-Führungen hinein. 9
2. Drücken Sie zum Verlängern des ISOFIX den ISOFIX-Einstellknopf. 10 -1 und 10 -2
3. Achten Sie darauf, dass beide ISOFIX-Befestigungen gut an ihren ISOFIX-Verankerungspunkten befestigt sind. Die Anzeigen an beiden ISOFIX-Befestigungen sollten vollständig grün sein. 11 -1
   ! Drücken Sie die ISOFIX-Einstellknöpfe erneut, während Sie den Sitz nach hinten drücken, bis er die Rückenlehne des Fahrzeugsitzes berührt.

Sitz entfernen

1. Zum Ausbau aus dem Fahrzeug müssen Sie auf den ISOFIX-Einstellknopf drücken und die Basis vom Sitz ziehen. Drücken Sie dann die ISOFIX-Verbindungen des Fahrzeugs und lassen Sie sie los. 12
2. Vermeiden Sie Schäden während des Transports, indem Sie den ISOFIX-Einstellknopf 13 -1 drücken und den Verbinder vollständig einklappen. 13 -2

Oberen Haltegurt verwenden

1. Halten Sie zum Ausziehen des oberen Haltegurts den Knopf am Haltegurteinsteller gedrückt und ziehen Sie den Gurt auf die gewünschte Länge. 14
2. Verbinden Sie den Haltegurthaken sicher mit dem Verankerungspunkt des Fahrzeugs. (Siehe Fahrzeughandbuch.) 15
   ! Stellen Sie sicher, dass der Haltegurthaken sicher am Verankerungspunkt befestigt ist. Spannen Sie den oberen Haltegurt, bis die Anzeige vollständig grün leuchtet. 16
   Bei Nichtbenutzung muss der obere Haltegurt angemessen aufbewahrt werden. Verstauen Sie den oberen Haltegurt ordnungsgemäß, indem Sie darauf achten, dass der Gurt nicht durchhängt; andernfalls könnte er während der Fahrt umher geschleudert werden. 17
   ! Stellen Sie sicher, dass die Anzeige am oberen Haltegurt grün ist, nachdem Sie den Neigungswinkel des Sitzes angepasst haben; falls nicht, ziehen Sie den oberen Haltegurt erneut straff, bis die Anzeige vollständig grün ist.

Im Kleinkindmodus verwenden

(Körpergröße des Kindes 76 bis 105 cm/Gewicht des Kindes ≤ 22 kg/15 Monate bis ca. 4 Jahre)

siehe Abbildu

! Installieren Sie das Kinderrückhaltesystem am Rücksitz eines Fahrzeugs, und setzen Sie das Kind dann hinein.

Kind sichern

1. Verlängern Sie die Schultergurtriemen, indem Sie den Gurtverstellknopf drücken, während Sie die Schultergurte zum Lösen herausziehen. ^18
2. Lösen Sie den Gurt, indem Sie den roten Knopf drücken. 19
3. Platzieren Sie den Gurt und die Schnallen außerhalb, sodass sie nicht im Weg sind, wenn Sie Ihr Kind hineinsetzen. 20
4. Bitte verwenden Sie den Einsatz zum Stützen des Kindes, falls sich die Schultern des Kindes unterhalb der Unterkante der Kopfstütze befinden. ^22
5. Setzen Sie das Kind in das Kinderrückhaltesystem und führen Sie beide Arme durch die Gurte.
6. Schließen Sie die Gurtschnalle. Bitte beachten Sie 21
   ! Ziehen Sie die Gurtführung herab und stellen Sie sie auf die passende Länge ein, so dass Ihr Kind sicher ordnungsgemäß wird. 23
   Achten Sie stets darauf, dass Ihr Kind sicher angeschnallt und gut befestigt ist, indem Sie jeglichen Gurtdurchhang beseitigen.

Mit Fahrzeuggurt verwenden

(Körpergröße des Kindes 100 bis 150 cm/Gewicht des Kindes ≤ 36 kg/ca. bis 12 Jahre)

siehe Abbildungen 24 - 32

! Installieren Sie das Kinderrückhaltesystem am Rücksitz eines Fahrzeugs, und setzen Sie das Kind dann hinein.
! Entfernen Sie den Einsatz.

Kind sichern

1. Lösen Sie den Gurt, indem Sie den roten Knopf drücken. 24
2. Entfernen Sie die Schrittgurtabdeckung oder die Schultergurtabdeckungen und bewahren Sie sie gut auf. 25 und 27
3. Verstauen Sie den Verschluss und platzieren Sie die Gurtbänder in den Aufbewahrungsfächern. 26 und 29
4. Sichern Sie den Fahrzeuggurt.
   ! Die Anzeigen an beiden ISOFIX-Befestigungsanschlüssen sollten vollständig grün sein. 32-1
   ! Die Installation mit ISOFIX-Verbindern ist optional. Wenn die ISOFIX-Verbinder genutzt werden, achten Sie darauf, dass die Anzeigefarben an beiden Verbindern bei Anbringung an den Verankerungspunkten vollständig grün sind.
   ! Der Schultergurt muss durch die Schultergurtführung laufen. 32-2
   Das Kinderrückhaltesystem kann nicht verwendet werden, wenn der Verschluss (Gurtschloss) des Fahrzeugsicherheitsgurtes zu lang ist, um das Kinderrückhaltesystem fest zu verankern. 32-3

Getränkehalter benutzen

siehe Abbildungen 33 - 35

Textilteile entfernen

siehe Abbildungen 36 - 44

Drücken Sie den roten Knopf zum Lösen der Schnalle. ^24 Befolgen Sie zum Entfernen der Textilteile die Schritte 36 - 44. Bringen Sie die Textilteile wieder an, indem Sie die obigen Schritte in umgekehrter Reihenfolge befolgen.

Pflege und Wartung

! Bitte bewahren Sie das Polster außerhalb der Reichweite von Kindern auf.
! Bitte waschen Sie die Textilteile mit kaltem Wasser unter 30 °C.
! Sie dürfen die Textilteile nicht bügeln.
! Sie dürfen die Textilteile nicht bleichen oder in die chemische Reinigung geben.
! Reinigen Sie dieses Kinderrückhaltesystem oder die Basis nicht mit unverdünnten Reinigungsmitteln Benzin oder anderen organischen Lösungsmitteln. Diese können das Kinderrückhaltesystem beschädigen.
! Wringen Sie die Textilteile nicht kräftig aus. Andernfalls könnten an den Textilteilen Falten zurückbleiben.
! Bitte hängen Sie die Textilteile zum Trocknen im Schatten auf.
! Bitte entfernen Sie das Kinderrückhaltesystem vom Fahrzeugsitz, wenn es längere Zeit nicht verwendet wird.

HINWEIS
