Tipo di prodotto	Seggiolino auto evolutivo i-Size con imbracatura e modalità rialzo
Marca	Joie
Modello	i-Bold
Categoria	Seggiolino auto (seggiolino)
Dimensioni (circa)	Circa 44 x 38 x 60 cm (regolabile in altezza)
Peso (circa)	Circa 10 kg
Alimentazione	Nessuna (seggiolino auto non elettrico)
Funzioni principali	Modalità imbracatura (76-105 cm, ≤22 kg, da 15 mesi) e modalità rialzo (100-150 cm, ≤36 kg, 3,5-12 anni); inclinazione 3 posizioni; poggiatesta regolabile su 12 posizioni; protezione laterale rimovibile; portabicchieri; connettori ISOFIX + cintura di ancoraggio superiore
Manutenzione e pulizia	Pulire le parti morbide a mano con acqua fredda ≤30°C; non stirare, non candeggiare, non lavare a secco o utilizzare solventi; asciugare all'ombra
Sicurezza	Omologato UN R129 (i-Size); sistema ISOFIX + attacco superiore; indicatori visivi di blocco; protezione dagli urti laterali; fibbia dell'imbracatura con sblocco rosso
Ricambi e riparabilità	Contattare il rivenditore per manutenzione, riparazione o sostituzione; non utilizzare pezzi non raccomandati dal produttore
Informazioni generali	Materiali: plastica, metalli, tessuti; brevetto in attesa; conservare il manuale nel vano sotto la base

Domande frequenti - i-Bold Joie

Qual è la differenza tra la modalità imbracatura e la modalità rialzo?

La modalità imbracatura utilizza un'imbracatura a 5 punti per bambini da 76 a 105 cm (≤22 kg, da 15 mesi). La modalità rialzo utilizza la cintura di sicurezza del veicolo per bambini da 100 a 150 cm (≤36 kg, da 3,5 a 12 anni). È necessario rimuovere l'imbracatura e riporre la fibbia in modalità rialzo.

Come installare il seggiolino con ISOFIX?

Posizionare le guide ISOFIX sugli ancoraggi del veicolo. Aprire i connettori ISOFIX premendo il pulsante di regolazione. Spingere il seggiolino contro lo schienale fino a quando gli indicatori diventano verdi. Fissare la cintura di ancoraggio superiore al punto di ancoraggio e stringere fino a quando il suo indicatore diventa verde.

Posso usare il seggiolino in modalità rialzo senza ISOFIX?

Sì, ISOFIX è opzionale in modalità rialzo. Puoi installare il seggiolino solo con la cintura a 3 punti del veicolo. Se usi ISOFIX, entrambi i connettori devono essere ben fissati con gli indicatori verdi.

Come regolare l'altezza del poggiatesta e dell'imbracatura?

Per regolare, premere la leva di regolazione del poggiatesta (riferimento 11) e far scorrere all'altezza desiderata (12 posizioni). In modalità imbracatura, le cinghie devono essere all'altezza o sotto le spalle del bambino. In modalità rialzo, devono essere all'altezza delle spalle.

Come inclinare il seggiolino?

Premere il pulsante di regolazione dell'inclinazione (riferimento 7) e scegliere tra 3 posizioni. Dopo aver cambiato l'angolo, verificare che l'indicatore della cintura di ancoraggio superiore rimanga verde; stringere se necessario.

Come installare la protezione laterale?

Inserire il modulo di protezione dagli urti laterali dal lato più vicino alla portiera del veicolo. Si inserisce tramite un pulsante di apertura. Rimuoverlo premendo lo stesso pulsante.

Come pulire le parti morbide del seggiolino?

Staccare le parti morbide seguendo i passaggi 36-44 del manuale. Lavarle a mano in acqua fredda ≤30°C. Non stirare, non candeggiare e non lavare a secco. Asciugare all'ombra. Non usare benzina o solventi organici.

Cosa fare in caso di incidente?

Il seggiolino deve essere sostituito dopo un incidente violento, anche senza danni visibili. Consultare le istruzioni del veicolo e sostituire il seggiolino secondo le raccomandazioni del produttore per garantire la sicurezza.

Quale peso e altezza massimi per il bambino?

In modalità imbracatura: altezza 76-105 cm, peso ≤22 kg. In modalità rialzo: altezza 100-150 cm, peso ≤36 kg. Non utilizzare prima dei 15 mesi in modalità imbracatura.

Dove riporre il manuale di istruzioni?

Il manuale si ripone nel vano di stivaggio situato sotto la base del seggiolino. Conservarlo sempre per riferimento futuro.

MANUALE UTENTE i-Bold Joie

It Manuale di istruzioni

Avete acquistato un dispositivo di ritenuta per bambini di alta qualità, omologato e sicuro. Questo prodotto è adatto ai bambini con altezza fino a 150 cm e peso fino a 36 kg.

Leggere attentamente il presente manuale di istruzioni e seguire i vari passaggi della relativa installazione. Questo è l'UNICO modo per proteggere il vostro bambino da lesioni gravi o mortali in caso di incidente e per garantirgli la necessaria comodità durante l'uso di questo prodotto.

Conservare questo manuale di istruzioni per riferimenti futuri.

Verificare

Per utilizzare il dispositivo avanzato di ritenuta per bambini Joie con agganci i-Size ISOFIX in conformità alla normativa Un N. 129, il bambino deve soddisfare i seguenti requisiti.

Utilizzo con cintura: Età del bambino ≥ 15 M/ Altezza del bambino 76 cm-105 cm/ Peso del bambino ≤ 22 kg; Utilizzo come rialzo con schienale: Altezza del bambino 100 cm-150 cm/ Peso del bambino ≤ 36 kg;

Leggere tutte le istruzioni del presente manuale prima di installare e usare il prodotto.

! IMPORTANTE: DA CONSERVARI PER FUTURE CONSULTAZIONI. LEGGERE ATTENTAMENTE.

Conservare il manuale di istruzioni nella tasca laterale situata nella parte inferiore della base, come mostrato nella figura a destra.

Per informazioni più dettagliate, si prega di visitare il nostro sito web all'indirizzo joiebaby.com

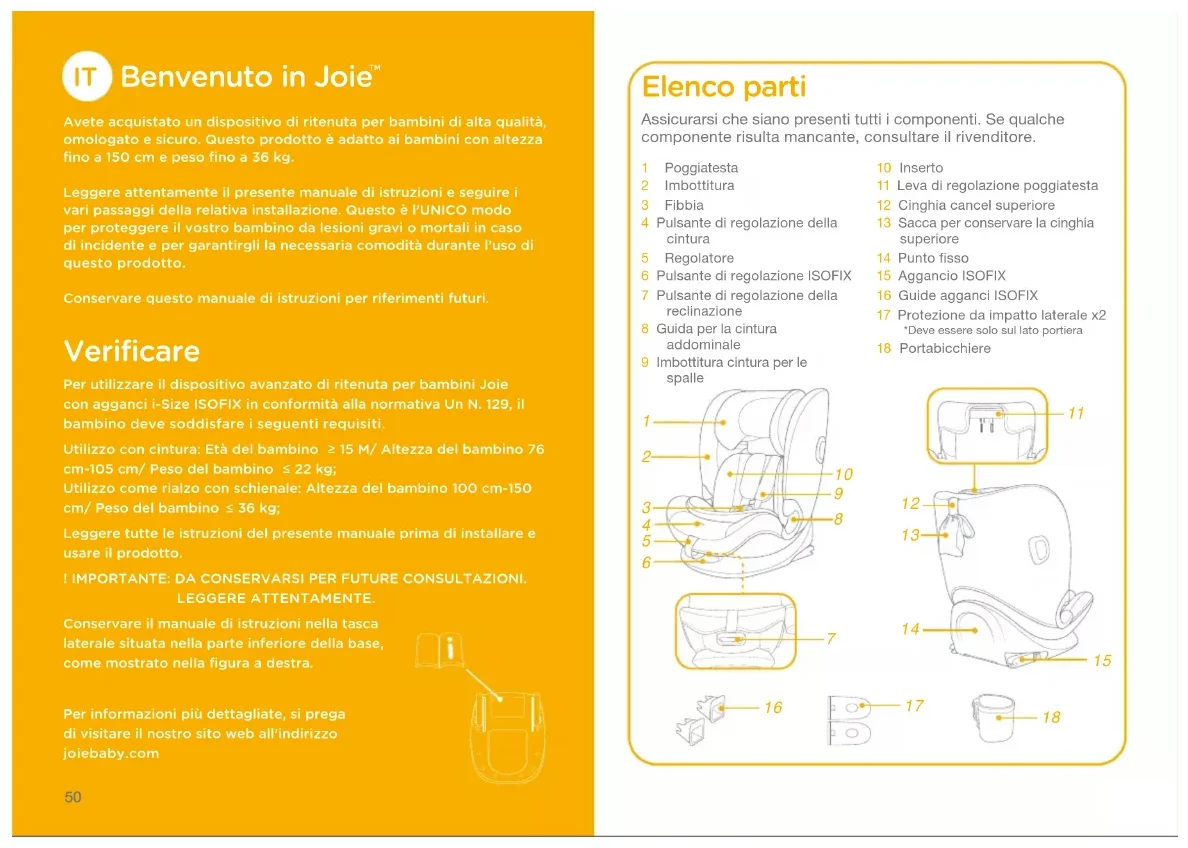

Elenco parti

Assicurarsi che siano presenti tutti i componenti. Se qualche componente risulta mancante, consultare il rivenditore.

1 Poggiatesta
2 Imbottitura
3 Fibbia
4 Pulsante di regolazione della cintura
5 Regolatore
6 Pulsante di regolazione ISOFIX
7 Pulsante di regolazione della reclinazione
8 Guida per la cintura addominale
9 Imbottitura cintura per le spalle

10 Inserto
11 Leva di regolazione poggiatesta
12 Cinghia cancel superiore
13 Sacca per conservare la cinghia superiore
14 Punto fisso
15 Aggancio ISOFIX
16 Guide agganci ISOFIX
17 Protezione da impatto laterale x2 *Deve essere solo sul lato portiera
18 Portabicchiere

PRESTARE attenzione in modo che gli oggetti rigidi e le parti in plastica del dispositivo avanzato di ritenuta per bambini siano posizionati e installati in modo che non rischino di rimanere incastrati in un sedile spostabile o in una portiera del veicolo durante l'uso quotidiano del veicolo.
Per utilizzare il dispositivo avanzato di ritenuta per bambini in conformità alla normativa UN N. 129, il bambino deve soddisfare i seguenti requisiti.
Utilizzo con cintura: Altezza del bambino 76 cm-105 cm/max. 22 kg; Utilizzo come rialzo con schienale: Altezza del bambino 100 cm-150 cm/max. 36 kg;
IMPORTANTE: NON UTILIZZARLO PRIMA CHE IL BAMBINO SUPERI I 15 MESI DI ETÀ (fare riferimento alle istruzioni).
Il dispositivo avanzato di ritenuta per bambini potrebbe non essere adatto a tutti i veicoli approvati.
Le cinture che fissano il dispositivo avanzato di ritenuta per bambini al veicolo devono essere strette, le cinture del bambino devono essere adattate al suo corpo e non devono essere attorcigliate.
NON utilizzare alcun carico sui punti di contatto diversi da quelli descritti nelle istruzioni e contrassegnati sul dispositivo avanzato di ritenuta per bambini.
Dopo aver messo il bambino nel dispositivo di ritenuta per bambini, utilizzare correttamente la cintura di sicurezza.
È estremamente importante che la cintura addominale sia indossata in basso in modo da sostenere il bacino.

AVVERTENZA

Il dispositivo avanzato di ritenuta per bambini deve essere sostituito se è stato sottoposto a violenti sollecitazioni in caso di incidente. Un incidente può causare danni impossibili da notare.
Considerare il pericolo di apportare modifiche o aggiunte al dispositivo senza approvazione dell'autorità competente, e il pericolo di non seguire attentamente le istruzioni di installazione fornite dal produttore del dispositivo avanzato di ritenuta per bambini.
Tenere il dispositivo avanzato di ritenuta per bambini lontano dalla luce del sole per evitare di causare ustioni alla pelle del bambino. Toccare sempre il dispositivo avanzato di ritenuta per bambini prima di far sedere il bambino.
NON lasciare mai il bambino incustodito nel dispositivo avanzato di ritenuta per bambini.
I bagagli o altri oggetti che potrebbero causare lesioni in caso di collisione devono essere fissati adeguatamente.
Il dispositivo avanzato di ritenuta per bambini NON DEVE ESSERE UTILIZZATO senza il rivestimento imbottito.
Il rivestimento imbottito deve essere sostituito con altri consigliati dal produttore, in quanto costituiscono parte integrante delle prestazioni del dispositivo di ritenuta.
Prima di acquistare questo dispositivo avanzato di ritenuta per bambini, assicurarsi che possa essere installato correttamente nel veicolo.
! Contattare il rivenditore in caso di problemi relativi a manutenzione, riparazione e sostituzione dei pezzi.
Per evitare ustioni, non versare liquidi caldi nel portabicchiere del dispositivo di ritenuta per bambini.

Emergenza

In caso di emergenza o incidenti, è estremamente importante portare il bambino al pronto soccorso per cure mediche immediate.

Informazioni sul prodotto

Utilizzo con cintura: per installazione con sistema ISOFIX + Cinghia superiore

1. È un dispositivo avanzato di ritenuta per bambini i-Size. È omologato in base alla Normativa UN N. 129, per l'uso a bordo dei veicoli compatibili i-Size nelle posizioni di seduta indicate dal produttore nel manuale dell'utente del veicolo.
2. In caso di dubbi, consultare il produttore o il rivenditore del dispositivo avanzato di ritenuta per bambini.

Utilizzo come rialzo con schienale:

installazione con cintura a 3 punti

installazione con cintura a 3 punti + sistema ISOFIX

1. È un dispositivo avanzato di ritenuta per bambini con rialzo i-Size. È omologato in base alla Normativa UN N.129, per l'uso principale in "posizioni dei sedili i-Size", come indicato dai produttori dei veicoli nel manuale dell'utente del veicolo.
2. In caso di dubbi, consultare il produttore o il rivenditore del dispositivo avanzato di ritenuta per bambini.

Materiali Plastica, metallo, tessuto

N. brevetto In attesa di brevetto

Scelta dell'installazione

ECE R129	Dimensioni del bambino	Modalità di installazione	Figura per l'installazione	Eta di riferimento	Posizione D del seggiolino
	76 cm-105 cm/ ≤22 kg	Utilizzo con cintura		Da 15 mesi a circa 4 anni	Posizione 1-3
	100 cm-150 cm/ ≤36 kg	Utilizzo come rialzo con schienale		Da 3,5 a 12 anni	Posizione 1-3

Dubbi sull'installazione

Utilizzo della protezione da impatto laterale

vedere le figure 1 - 2

1. Il dispositivo avanzato di ritenuta per bambini è fornito con protezione da impatto laterale rimovibile. Inserire la protezione da impatto laterale sul lato più vicino alla porta. Installazione mostrata in ①.
2. Premere il pulsante di rilascio per rimuovere la protezione da impatto laterale. 2

Regolazione dell'altezza del poggiatesta e delle bretelle

vedere le figure 3 - 6

Regolare il poggiatesta e controllare se le cinture per le spalle sono all'altezza corretta in base a 3 & 4 & 5 & 6

Se utilizzata in modalità con cintura, la cintura per le spalle deve essere all'altezza o appena sotto la parte superiore delle spalle del bambino. 3

! Se utilizzate in modalità rialzo con schienale, le guide della cintura per le spalle devono essere all'altezza o appena sotto le spalle del bambino. 4

Premere la leva di regolazione del poggiatesta 5, quindi tirare verso l'alto o spingere verso il basso il poggiatesta finché non scatta in una delle 12 posizioni mostrate come 6.

Regolazione della reclinazione

vedere le figure 7 - 8

Premere il pulsante di regolazione della reclinazione per regolare l'angolo di seduta nella posizione desiderata mostrata come 7 & 8. Sono disponibili 3 posizioni di inclinazione che possono essere utilizzate per le modalità cintura e rialzo con schienale. 8

Installazione del dispositivo di ritenuta per bambini

vedere le figure 9 - 17

1. Inserire le guide dell'attacco ISOFIX per agevolare l'installazione. 9
2. Premere il pulsante di regolazione ISOFIX per estendere gli agganci ISOFIX. 10 -1&10 -2
3. Assicurarsi che entrambi gli agganci ISOFIX siano saldamente fissati ai relativi punti di ancoraggio ISOFIX. Il colore degli indicatori su entrambi gli agganci ISOFIX deve essere completamente verde. ① -1

! Premere il pulsante di regolazione ISOFIX mentre si spinge il seggiolino indietro finché non viene a contatto con lo schienale del sedile del veicolo.

Rimozione del seggiolino

1. Per rimuoverla dal veicolo, premere il pulsante di regolazione ISOFIX e tirare di nuovo la base dal sedile. Quindi, premere e rilasciare i connettori dall'aggancio ISOFIX del veicolo. ^12
2. Per evitare danni durante il trasporto, premere il pulsante di regolazione ISOFIX 13 -1 e piegare completamente l'aggancio. 13 -2

Uso della cinghia superiore

1. Per estendere la cintura superiore per l'uso, premere il II pulsante sul regolatore della cinghia e tirare per allungare. 14
2. Collegare saldamente il gancio della cinghia sul punto di ancoraggio del veicolo. (Vedere il manuale di istruzioni del veicolo). 15
   ! Assicurarsi che il gancio della cinghia sia fissato saldamente al punto di ancoraggio. Tendere la cinghia cancel finché l'indicatore non diventa completamente verde. 16
   Se non è in uso, la cinghia superiore deve essere conservata correttamente. Per assicurarsi che la cinghia superiore sia correttamente conservata, rimuovere eventuali allentamenti nella cinghia per evitare che la cinghia superiore oscilli mentre il veicolo è in marcia.
   ! Assicurarsi che l'indicatore della cinghia superiore sia verde dopo aver regolato la reclinazione del seggiolino; in caso contrario, stringere nuovamente la cinghia cancel finché non diventa completamente verde.

Utilizzo in modalità con cintura

(Altezza del bambino 76 cm-105 cm/Peso del bambino ≤ 22 kg/15 mesi - 4 anni)

vedere le figure 18 - 23

! Montare prima il dispositivo avanzato di ritenuta per bambini sul sedile posteriore della vettura e posizionare poi il bambino sul dispositivo avanzato di ritenuta per bambini.

Messa in sicurezza del bambino

1. Per allungare le cinture di sicurezza per le spalle, premere il pulsante di regolazione della cintura mentre si estraggono le cinture per le spalle per allentarle. 18
2. Sganciare la fibbia della cintura premendo il pulsante rosso. 19
3. Posizionare la cintura e le fibbie all'esterno in modo che non siano di ostacolo quando si sistema il bambino. 20
4. Utilizzare l'inserto per sostenere il bambino se le spalle del bambino sono più in basso del bordo inferiore del poggiatesta. ^22
5. Mettere il bambino nel dispositivo avanzato di ritenuta per bambini e infilare le braccia nella cintura.
6. Agganciare la fibbia. Fare riferimento a 21
   ! Tirare verso il basso il regolatore e regolarlo alla lunghezza adeguata per assicurarsi che sia perfettamente fissato. 23
   ! Mantenere sempre il bambino protetto con la cintura e stretto correttamente rimuovendo eventuali allentamenti.

Utilizzo in modalità rialzo con schienale

(Altezza del bambino 100 cm-150 cm/Peso del bambino ≤ 36 kg/3,5 - 12 anni)

vedere le figure 24 - 32

! Montare prima il dispositivo avanzato di ritenuta per bambini sul sedile posteriore della vettura e riporre poi il bambino nel dispositivo avanzato di ritenuta per bambini.
! Rimuovere l'inserto in modalità rialzo.

Messa in sicurezza del bambino

1. Sganciare la fibbia della cintura premendo il pulsante rosso. 24
2. Rimuovere l'imbottitura della cintura spartigambe o le imbottiture della cintura per le spalle e conservarle adeguatamente. 25 & 27
3. Riporre la fibbia e posizionare le cinture nei vani. 26 & 29
4. Allacciare la cintura del veicolo.
   ! Il colore degli indicatori su entrambi i connettori degli agganci ISOFIX deve essere completamente verde. 32-1
   ! L'installazione con agganci ISOFIX in modalità rialzo con schienale è opzionale. Se si utilizzano gli agganci ISOFIX, assicurarsi che i colori dell'indicatore su entrambi gli agganci siano completamente verdi quando si fissano ai punti di ancoraggio.
   ! La cinture per le spalle deve passare attraverso la relativa guida. 32-2
   ! Non è possibile utilizzare il dispositivo avanzato di ritenuta per bambini se la fibbia della cintura di sicurezza (estremità femmina della fibbia) è troppo lunga per ancorare in modo sicuro il dispositivo avanzato di ritenuta per bambini. 32-3

Uso del portabicchiere

vedere le figure 33 - 35

Rimozione del rivestimento imbottito

vedere le figure 36 - 44

Premere il pulsante rosso per sganciare la fibbia. 24

Seguire i passi 36 - 44 per rimuovere il rivestimento imbottito.

Per inserire di nuovo il rivestimento imbottito, ripetere le procedure di cui sopra in ordine inverso.

Cura e manutenzione

! Conservare l'imbottitura lontano dalla portata dei bambini
! Lavare il rivestimento imbottito con acqua fredda sotto i 30°C.
! Non stirare il rivestimento imbottito.
! Non candeggiare e non lavare a secco il rivestimento imbottito.
Non usare un detergente non diluito, benzina o altri solventi organici per lavare il dispositivo avanzato di ritenuta per bambini o la base. Potrebbero danneggiare il dispositivo avanzato di ritenuta per bambini.
! Non torcere eccessivamente il rivestimento imbottito per strizzarlo, Si potrebbero lasciare grinze sul rivestimento imbottito.
! Il rivestimento imbottito va steso ad asciugare all'ombra.
! Rimuovere il dispositivo avanzato di ritenuta per bambini dal sedile del veicolo se non viene usato per un lungo periodo di tempo.
