РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ i-Bold Joie

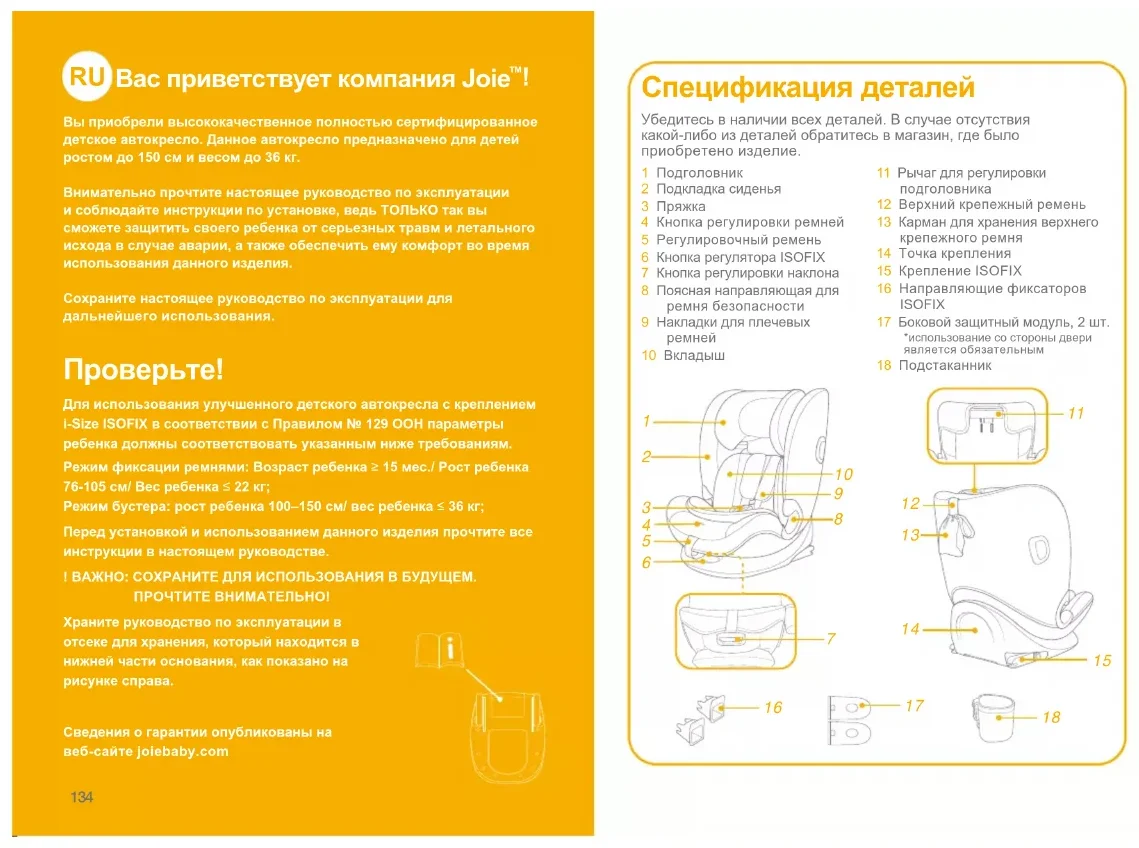

Вы приобрели высококачественное полностью сертифицированное детское автокресло. Данное автокресло предназначено для детей ростом до 150 см и весом до 36 кг.Внимательно прочтите настоящее руководство по эксплуатации и соблюдайте инструкции по установке, ведь ТОЛЬКО так вы сможете защитить своего ребенка от серьезных травм и летального исхода в случае аварии, а также обеспечить ему комфорт во время использования данного изделия.Сохраните настоящее руководство по эксплуатации для дальнейшего использования. Для использования улучшенного детского автокресла с креплением i-Size ISOFIX в соответствии с Правилом № 129 ООН параметры ребенка должны соответствовать указанным ниже требованиям.Режим фиксации ремнями: Возраст ребенка ≥ 15 мес./ Рост ребенка 76-105 см/ Вес ребенка ≤ 22 кг;Режим бустера: рост ребенка 100–150 см/ вес ребенка ≤ 36 кг;Перед установкой и использованием данного изделия прочтите все инструкции в настоящем руководстве.! ВАЖНО: СОХРАНИТЕ ДЛЯ ИСПОЛЬЗОВАНИЯ В БУДУЩЕМ.ПРОЧТИТЕ ВНИМАТЕЛЬНО!Храните руководство по эксплуатации в отсеке для хранения, который находится в нижней части основания, как показано на рисунке справа.Сведения о гарантии опубликованы на веб-сайте joiebaby.com Спецификация деталей 1 Подголовник2 Подкладка сиденья3 Пряжка4 Кнопка регулировки ремней 5 Регулировочный ремень6 Кнопка регулятора ISOFIX7 Кнопка регулировки наклона8 Поясная направляющая для ремня безопасности9 Накладки для плечевых ремней10 Вкладыш11 Рычаг для регулировки подголовника12 Верхний крепежный ремень13 Карман для хранения верхнего крепежного ремня14 Точка крепления15 Крепление ISOFIX16 Направляющие фиксаторов ISOFIX17 Боковой защитный модуль, 2 шт.*использование со стороны двери является обязательным18 ПодстаканникУбедитесь в наличии всех деталей. В случае отсутствия какой-либо из деталей обратитесь в магазин, где было приобретено изделие.

ПРИ установке жесткие элементы конструкции и пластмассовые детали улучшенного детского автокресла должны располагаться и устанавливаться так, чтобы исключить вероятность их зажатия подвижным сиденьем или дверью автомобиля в процессе повседневной эксплуатации автомобиля.

Для использования улучшенного детского автокресла в соответствии с Правилом ООН № 129 ребенок должен соответствовать указанным ниже требованиям.

Режим фиксации ремнями: рост ребенка 76–105 см/ макс. вес: 22 кг; Режим бустера: рост ребенка 100–150 см/ макс. вес ребенка 36 кг;

ВАЖНО! НЕ УСТАНАВЛИВАЙТЕ автокресло, если ребенку не исполнилось 15 месяцев (См. инструкции).

Улучшенное детское автокресло подходит для установки не во всех разрешенных автомобилях.

Все ремни, удерживающие улучшенное детское автокресло в автомобиле, должны быть плотно натянуты. Любые ремни, удерживающие ребенка, должны быть отрегулированы по размеру тела ребенка. Ремни не должны быть перекручены.

ЗАПРЕЩАЕТСЯ использовать опорные точки, кроме тех, которые указаны в инструкциях и обозначены на улучшенном детском автокресле.

Поместив ребенка в улучшенное детское автокресло, следует правильно пристегнуть его ремнями безопасности.

Убедитесь, что поясная часть ремня расположена внизу и плотно фиксирует область таза. ПРЕДУПРЕЖДЕНИЯ

Данное улучшенное детское автокресло следует заменить, если оно подверглось высоким нагрузкам во время аварии. При аварии в данном изделии могут образоваться скрытые повреждения.

Помните об опасности внесения любых изменений и дополнений в конструкцию данного изделия без разрешения компетентного органа, а также об опасности несоблюдения инструкций по установке, предоставленных производителем улучшенного детского автокресла.

Не допускайте попадания на улучшенное детское автокресло прямых солнечных лучей, т.к. оно может нагреться и вызвать дискомфорт при контакте с кожей ребенка. Перед тем, как поместить ребенка в улучшенное детское автокресло, всегда проверяйте на ощупь температуру ее поверхности.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ оставлять ребенка в улучшенном детском автокресле без присмотра.

Любой багаж и другие предметы должны быть надежно закреплены, так как они могут причинить травмы при

ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ улучшенное детское автокресло без тканевой обивки.

Заменять тканевую обивку допускается только обивкой, рекомендованной производителем, т.к. тканевая обивка является неотъемлемой частью конструкции данного детского удерживающего устройства.

Перед покупкой данного улучшенного детского автокрес- ла следует удостоверится, что его можно правильно установить в вашем автомобиле.

По вопросам, связанным с обслуживанием, ремонтом и заменой деталей, обращайтесь к продавцу.

Во избежание ожогов не ставьте сосуды с горячей жидкостью в подстаканник автокресла.137 138 Чрезвычайные ситуации В случае чрезвычайного происшествия или аварийной ситуации следует незамедлительно оказать ребенку первую помощь и обратиться к врачу. Информация об изделии Режим фиксации ремнями: установка с помощью системы ISOFIX и верхнего крепежного ремня

1. Это улучшенное детское удерживающее устройство типа i-Size.

Оно утверждено Правилом ООН № 129 для установки на автомобильных сиденьях, совместимых со стандартом "i-Size", согласно информации производителей автомобилей, которая содержится в руководстве к автомобилям.

2. В случае появления сомнений обращайтесь к производителю

или продавцу улучшенного детского удерживающего устройства. Режим бустера: Установка с помощью 3-точечного ремня безопасности Установка с помощью 3-точечного ремня безопасности и системы ISOFIX

1. Это улучшенное детское удерживающее устройство типа i-Size с

сиденьем-бустером. Оно утверждено Правилом ООН № 129 для установки, в основном, в «положениях автомобильных сидений i-Size», согласно информации производителей автомобилей, которая содержится в руководстве к автомобилям.

2. В случае появления сомнений обращайтесь к производителю

или продавцу улучшенного детского удерживающего устройства. Материалы Пластик, металл, ткань Номер патента Патенты оформляются

Иллюстрация установки

дополнительно139 140 См. рисунки

1. Улучшенное детское автокресло поставляется со съемным боковым защитным модулем. Боковой защитный модуль устанавливается как можно ближе к двери. Установка показана в

2. Нажмите на кнопку фиксатора, чтобы снять боковой защитный модуль.

Использование бокового защитного

Регулировка высоты подголовника и плечевых ремней См. рисунки

Отрегулируйте подголовник и проверьте высоту плечевых ремней по рис.

! В режиме фиксации ремнями плечевые ремни должны располагаться на уровне или немного выше плеч ребенка.

! В режиме сиденья-бустера плечевые направляющие для ремня безопасности должны располагаться на уровне плеч ребенка. Нажмите на рычаг для регулировки подголовника и при этом потяните подголовник вверх или вниз так, чтобы он защелкнулся в одном из 12 положений, как показано на рис.

Нажмите на кнопку регулировки наклона, чтобы установить спинку сиденья в нужное положение, как показано на рис.

В режиме фиксации ремнями и режиме бустера предусмотрено 3 угла наклона.

Регулировка наклона См. рисунки

1. Вставьте направляющие ISOFIX, которые помогут вам выполнить установку.

2. Нажмите на кнопку регулятора ISOFIX, чтобы выдвинуть фиксаторы ISOFIX.

-1 и -23. Убедитесь в том, что оба фиксатора ISOFIX надежно закреплены в точках крепления ISOFIX. Цвет индикаторов обоих фиксаторов ISOFIX должен быть зеленым. -1! Нажмите на кнопку регулятора ISOFIX еще раз и прижмите сиденье к спинке кресла автомобиля. Снятие сиденья 1. Чтобы извлечь из автомобиля, нажмите на кнопку регулятора ISOFIX и потяните основание от спинки сиденья автомобиля. Затем нажмите и высвободите фиксаторы из системы крепления ISOFIX автомобиля.

2. Во избежание повреждений во время движения нажмите на кнопку регулятора ISOFIX

-1 и полностью сложите фиксатор.

Использование верхнего крепежного ремня

1. Вытяните верхний крепежный ремень на рабочую длину, нажав кнопку на регуляторе крепежного ремня.

2. Надежно подсоедините крюк крепежного ремня к точкам крепления автомобиля. (см. руководство по эксплуатации автомобиля). ! Крючок крепежного ремня должен быть надежно подсоединен к креплению. Натяните крепежный ремень, чтобы индикатор стал полностью зеленым. ! Если верхний крепежный ремень не используется, его необходимо убрать надлежащим образом. Чтобы правильно убрать верхний крепежный ремень, выберите его слабину, чтобы он не перемещался при движении автомобиля. ! Убедитесь, что индикатор верхнего крепежного ремня стал полностью зеленым после регулировки угла наклона; в противном случае натяните ремень заново, чтобы индикатор стал полностью зеленым. Установка детского автокресла141 142 Использование в режиме фиксации

(Рост ребенка: 76-105 см/ вес ребенка: ≤ 22 кг/ 15 месяцев - 4 года) См. рисунки

! Установите улучшенное детское автокресло на заднее сиденье автомобиля. Затем посадите ребенка в улучшенное детское автокресло. Фиксация ребенка 1. Чтобы увеличить длину плечевых ремней, нажмите на кнопку регулировки ремней и вытащите плечевой ремень на необходимую длину.

2. Нажмите на красную кнопку и расстегните ремень.

3. Уберите ремни и пряжки в сторону, чтобы они не мешали при посадке ребенка в автокресло.

4. Используйте вкладыш для поддержки ребенка, если плечи ребенка располагаются ниже нижнего края подголовника.

5. Посадите ребенка в улучшенное детское автокресло и поместите обе руки под ремни.6. Застегните пряжку. См. рис.

! Потяните вниз регулировочный ремень на нужную длину, чтобы хорошо зафиксировать ребенка.

! Обязательно пристегивайте ребенка ремнями. Ремни должны быть хорошо натянуты, без провисания. Использование в режиме сиденья-

(Рост ребенка: 100-150 см/ вес ребенка: ≤ 36 кг/ 3,5 года - 12 лет) См. рисунки

! Установите улучшенное детское автокресло на заднее сиденье автомобиля. Затем посадите ребенка в улучшенное детское автокресло. ! Извлеките вкладыш в режиме сиденья-бустера. Фиксация ребенка

1. Нажмите на красную кнопку и расстегните ремень.

2. Снимите накладки для пахового или плечевого ремня и уберите на хранение.

3. Спрячьте пряжку и уберите плечевые ремни в отсеки для хранения.

4. Пристегните штатным ремнем безопасности.

! Цвет индикаторов креплений обоих фиксаторов ISOFIX должен быть зеленым.

! Установка с помощью креплений ISOFIX в режиме бустера выполняется по желанию. Если используются крепления ISOFIX, то при соединении с анкерными фиксаторами цвет обоих индикаторов должен быть зеленым. ! Плечевая часть ремня безопасности должна проходить через плечевую направляющую для ремня безопасности.

! Улучшенное детское автокресло запрещается использовать, если пряжка ремня безопасности (гнездовая часть) слишком длинная и не позволяет надежно закрепить улучшенное детское автокресло.

Использование подстаканника См. рисунки

Нажмите красную кнопку, чтобы расстегнуть пряжку.

, чтобы снять тканевые детали. Чтобы снова надеть тканевые детали, выполните приведенные выше шаги в обратном порядке. Снятие тканевых деталей ! Храните подкладку в месте, недоступном для детей. ! Тканевые детали следует стирать в холодной воде, при температуре не более 30°C. ! Запрещается гладить тканевые детали. ! Запрещается отбеливать тканевые детали и подвергать их

! Запрещается использовать неразбавленные моющие сред- ства, бензин и другие органические растворители для стирки улучшенного детского автокресла или основания. Это может привести к повреждению улучшенного детского автокресла. ! Не скручивайте тканевые детали при сушке. После этого на тканевых деталях могут образоваться складки. ! Вывешивайте тканевые детали для сушки в тени. ! Если улучшенное детское автокресло не используется в течение длительного времени, извлекайте его из автомобиля. Уход за изделием ЗАМЕТКИ145 146 Velkommen til Joie
