MANUALE UTENTE i-Chapp FX Joie

Congratulazioni per essere entrato a far parte della famiglia Joie! Siamo lieti di partecipare al tuo viaggio con il bambino. Viaggiando con il rialzo con schienale alto serie I-Chapp™ FX, stai utilizzando un dispositivo avanzato di ritenuta per bambini di alta qualità e con sicurezza totalmente certificata. Leggere attentamente questo manuale e attenersi a ogni procedura per garantire un viaggio comodo e la migliore protezione per il bambino.

Per utilizzare il rialzo Joie in conformità alla normativa ECE R129/04, il bambino deve soddisfare i seguenti requisiti. Altezza del bambino 137cm-150 cm (età di riferimento 7-12 anni).

Rialzo

Leggere tutte le istruzioni del presente manuale prima di installare e usare il prodotto.

! IMPORTANTE: DA CONSERVARSI PER FUTURE CONSULTAZIONI. LEGGERE ATTENTAMENTE.

! Tenere questa guida introduttiva per future consultazioni.

Per informazioni più dettagliate, si prega di visitare il nostro sito web all'indirizzo joiebaby.com

Assicurarsi che tutti i pezzi siano disponibili prima dell'assemblaggio. Se manca qualche pezzo, contattare il rivenditore locale. Per l'assemblaggio non è necessario nessun attrezzo.

1 Bracciolo
2 Base
3 Portabicchieri
4 Guide agganci ISOFIX

5 Aggancio ISOFIX
6 Punto di attacco della cintura per le spalle
7 Clip di posizionamento della cintura per le spalle

1 2 3

! NESSUN rialzo è in grado di garantire una protezione completa da lesioni in caso di incidenti. Tuttavia, l'uso corretto del rialzo riduce il rischio di lesioni gravi o mortali per il bambino.
! Fare sempre attenzione a seguire correttamente le istruzioni di installazione. Ciò consente che il rialzo funzioni ad un livello di sicurezza ottimale.
! Fare in modo che gli oggetti rigidi e le parti in plastica del rialzo siano posizionati e installati in modo che non rischino di rimanere incastrati in un sedile spostabile o nella portiera del veicolo.
! Per utilizzare il seggiolino con rialzo in conformità alla normativa ECE R129/04, il bambino deve soddisfare i seguenti requisiti. Altezza del bambino 137 cm-150 cm (età di riferimento: 7-12 anni). Solo modalità in senso di marcia (in direzione di marcia del veicolo)
! Il dispositivo avanzato di ritenuta per bambini potrebbe non essere adatto a tutti i veicoli approvati.
! Le cinghie che fissano il rialzo al veicolo devono essere strette, le cinghie del bambino devono essere adattate al suo corpo e non devono essere attorcigliate.
! Il seggiolino con rialzo deve essere sostituito se è stato sottoposto a carichi pesanti in caso di incidente o se è stato fatto cadere.

AVVERTENZA

! Il seggiolino con rialzo deve essere utilizzato esclusivamente nell'auto.
! Non effettuare modifiche o aggiunte al seggiolino con rialzo senza l'approvazione dell'autorità di omologazione. NON rimuovere nessuna gommapiuma EPP/EPS bianca. In caso contrario, potrebbero verificarsi gravi problemi di sicurezza.
! NON utilizzare il seggiolino se le superfici sono troppo calde a causa della luce solare.
! Non lasciare mai il bambino incustodito nel rialzo o nel veicolo, nemmeno per pochi minuti.
! I bagagli o altri oggetti che potrebbero causare lesioni in caso di collisione devono essere fissati adeguatamente.
! Il rialzo non deve essere utilizzato senza il rivestimento imbottito.
! Il rivestimento imbottito del rialzo deve essere sostituito con altri consigliati dal produttore, in quanto costituiscono parte integrante delle prestazioni del dispositivo di ritenuta.
! Fissare sempre il rialzo, anche per tragitti brevi, poiché è durante questi ultimi che si verifica la maggior parte degli incidenti.
! NON lasciare questo rialzo o altri oggetti non allacciati all'interno del veicolo. Rimuovere il seggiolino con rialzo dall'auto se non viene utilizzato regolarmente e conservarlo in un ambiente asciutto e protetto dal sole.

AVVERTENZA

! Si consiglia di non usare un seggiolino con rialzo di seconda mano o un seggiolino con rialzo del quale non si conoscono i precedenti. Potrebbe aver subito danni strutturali non visibili o presentare difetti causati da uso/conservazione non corretti.
! NON utilizzare alcun carico sui punti di contatto diversi da quelli descritti nelle istruzioni e contrassegnati sul rialzo.
! NON installare il rialzo alle seguenti condizioni:

1. Sedili del veicolo rivolti lateralmente o verso la parte posteriore rispetto al senso di marcia del veicolo.
2. Sedili del veicolo spostabili durante l'installazione.

! Contattare il rivenditore in caso di problemi relativi a manutenzione, riparazione e sostituzione dei pezzi.
! Per evitare ustioni, non versare liquidi caldi nei portabicchieri del rialzo.

Emergenza

In caso di emergenza o incidenti, è estremamente importante portare il bambino al pronto soccorso per cure mediche immediate.

Informazioni sul prodotto

1. È un dispositivo avanzato di ritenuta per bambini con cuscino di rialzo universale. È omologato alla Normativa UN N. 129, per l'uso a bordo dei veicoli compatibili i-Size e posizioni di seduta universali indicate dal produttore nel manuale dell'utente del veicolo.
2. In caso di dubbi, consultare il produttore o il rivenditore del dispositivo avanzato di ritenuta per bambini.

Prodotto Seggiolino con rialzo

Materiali Plastica, metallo, tessuti

N. brevetto In attesa di brevetto

Adatto per Altezza del bambino 137 cm-150 cm (età di riferimento 7-12 anni).

Installazione In senso di marcia (in direzione di marcia del veicolo)

Dubbi sull'installazione

vedere le figure 1 - 3

Installazione con sistema ISOFIX e cintura a 3 punti o usando solo la cintura a 3 punti

vedere le figure 4 - 16

Se il veicolo è dotato di ISOFIX, i punti di ancoraggio inferiori per veicoli possono essere visibili nelle pieghe del sedile del veicolo. Consultare il manuale dell'utente del veicolo per le posizioni esatte, l'identificazione dell'ancoraggio e i requisiti per l'uso.

1. Montare le guide ISOFIX con i punti di ancoraggio ISOFIX.

4 Le guide ISOFIX possono proteggere la superficie del sedile del veicolo ed evitare che si strappino. Possono anche guidare gli agganci ISOFIX.

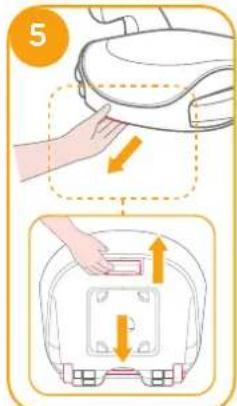

1. Premere il pulsante di regolazione ISOFIX per estrarre gli agganci ISOFIX.

Ruotare gli agganci ISOFIX di 180 gradi finché non sono rivolti in direzione delle guide ISOFIX.

4

5

6 1 2 1 2 1

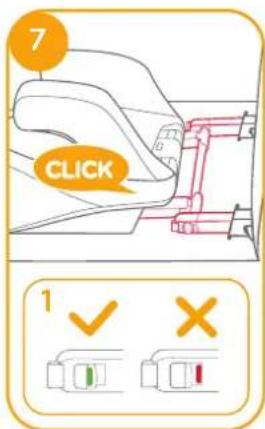

1. Allineare gli agganci ISOFIX con i punti di ancoraggio ISOFIX, quindi fare clic su entrambi gli agganci ISOFIX nei punti di ancoraggio ISOFIX. 7

! Assicurarsi che entrambi gli agganci ISOFIX siano saldamente fissati ai relativi punti di ancoraggio ISOFIX. Il colore degli indicatori su entrambi gli agganci ISOFIX deve essere completamente verde. 7-1

! Assicurarsi che il rialzo sia installato saldamente tirando entrambi gli agganci ISOFIX.

1. Premere il pulsante di regolazione ISOFIX per retrarre la seduta di nuovo nella posizione desiderata.

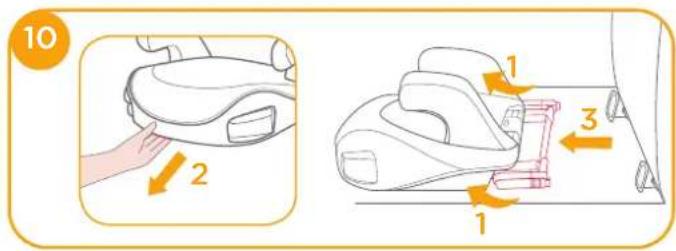

1. Per rimuovere il rialzo:

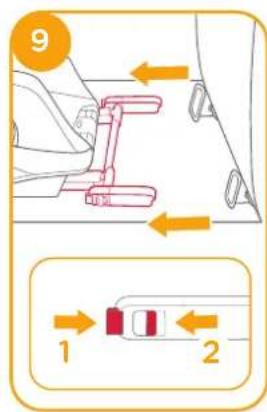

a. Premere il pulsante di bloccaggio secondario ⑨-1, quindi il pulsante ⑨-2 sugli agganci ISOFIX prima di rimuovere il rialzo dal sedile del veicolo.

b. Ruotare gli agganci ISOFIX di 180 gradi, quindi premere il pulsante di regolazione ISOFIX per piegare gli agganci ISOFIX.

9 1 2

10 2 1 3 1

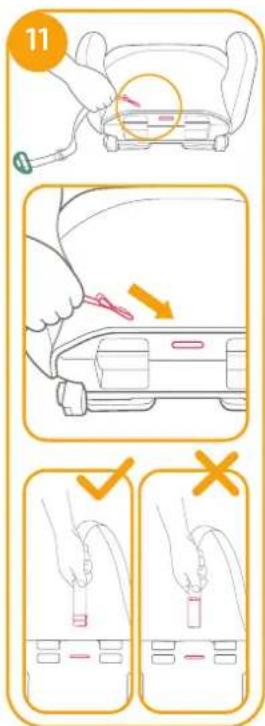

Inserire l'estremità del nastro della clip di posizionamento della cintura per le spalle nel foro sulla base.

! Controllare la direzione del punto di attacco della cintura per le spalle 16 per evitare di ferire la schiena del bambino se il punto di attacco della cintura per le spalle è nella direzione opposta.
! Tirare leggermente il nastro della clip di posizionamento della cintura per le spalle per assicurarsi che il nastro sia fissato alla base. ^12
! Far scorrere il punto di attacco della cintura per le spalle per regolare la lunghezza del nastro.

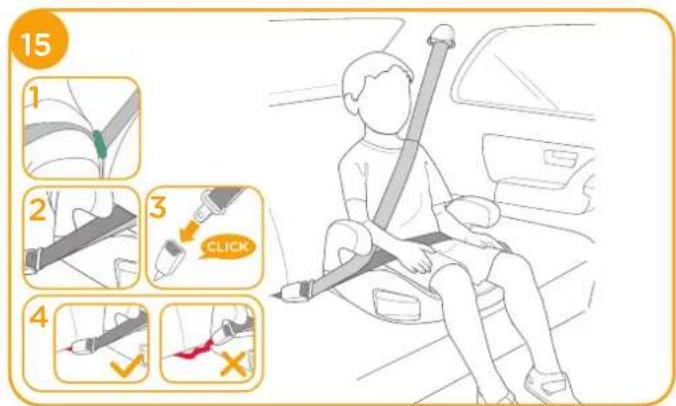

Far scorrere la clip di posizionamento della cintura per le spalle per assicurarsi che sia vicina alle spalle del bambino, 15 -1 quindi allacciare la cintura di sicurezza del veicolo. 15 -3

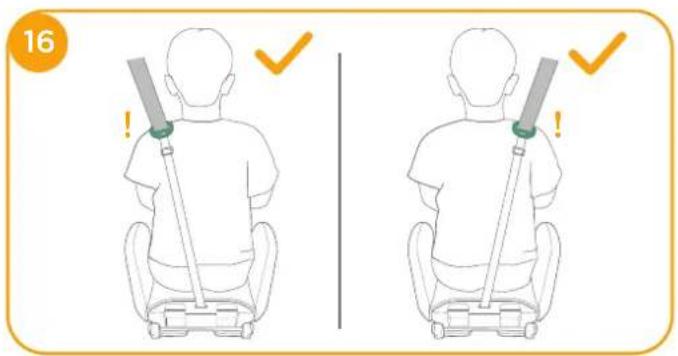

! Per un'installazione sicura, si consiglia che la clip di posizionamento della cintura per le spalle sia allineata con il punto massimo delle spalle del bambino.

! NON posizionare la cintura del veicolo oltre la parte superiore dei braccioli. Deve passare sotto i braccioli.

11 ✓ ×

12

! Il rialzo non può essere utilizzato se la fibbia della cintura di sicurezza del veicolo (il terminale femmina) è troppo lungo per ancorare saldamente il rialzo. -4

! Dopo aver messo il bambino nel rialzo, utilizzare correttamente la cintura di sicurezza e assicurarsi che la cinghia addominale sia indossata in basso in modo da sostenere il bacino. ^15

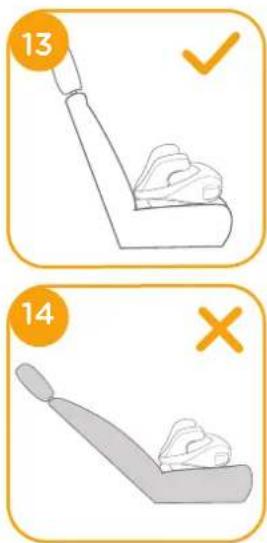

! Posizionare un rialzo saldamente contro lo schienale di un sedile del veicolo rivolto in avanti dotato di una cintura addominale/della spalla.

13 14

15 1 2 3 CLICK 4

16 ! ! !

Uso dei portabicchieri

vedere figura 17

Rimozione del rivestimento imbottito

vedere figura 18

! Lavare il rivestimento imbottito e l'imbottitura interna con acqua fredda sotto i 30°C.
! Non stirare il rivestimento imbottito.
! Non candeggiare e non lavare a secco il rivestimento imbottito.
! NON usare un detergente neutro non diluito, benzina o altri solventi organici per lavare il rialzo. Potrebbero danneggiare il rialzo.
! Non attorcigliare il rivestimento imbottito e l'imbottitura interna per asciugare con grande forza. Si potrebbero lasciare grinze sul rivestimento imbottito e l'imbottitura interna.
! Appendere il rivestimento imbottito e l'imbottitura interna per asciugare.
! Rimuovere il rialzo dal sedile del veicolo se viene usato per un lungo periodo di tempo. Sistemare il rialzo in un luogo fresco, asciutto e a cui il bambino non può accedere.
