BEDIENUNGSANLEITUNG i-Chapp FX Joie

Willkommen bei Joie™

Wir begrüßen Sie als ein weiteres Mitglied der Joie-Familie! Wir freuen uns, Ihr kleines Kind auf Reisen zu begleiten. Beim Reisen mit einer Kindersitzerhöhung ohne Rückenlehne der i-Chapp™ FX-Serie verwenden Sie ein hochwertiges, vollständig zertifiziertes Kinderrückhaltesystem mit verbesserter Sicherheit. Lesen Sie diese Anleitung sorgfältig durch und beachten Sie die einzelnen Schritte zur Gewährleistung einer komfortablen Fahrt und optimalen Sicherheit für Ihr Kind.

Zur Nutzung dieses Joie-Kindersitzerhöhung entsprechend ECE R129/04 muss Ihr Kind folgende Anforderungen erfüllen. Körpergröße des Kindes 137 bis 150 cm (Referenzalter: 7 bis 12 Jahre).

Kindersitzerhöhung

Bitte lesen Sie vor Installation und Nutzung des Produktes alle Anweisungen in dieser Anleitung.

WICHTIG: FÜR KÜNFTIGE BEZUGNAHME AUFBEWAHREN. BITTE SORGFÄLTIG DURCHLESEN.

! Bitte heben Sie die Schnellstartanleitung zur künftigen Bezugnahme auf.

Garantieinformationen finden Sie auf unserer Webseite unter joiebaby.com

Überprüfen Sie vor der Montage, ob alle Teile vorhanden sind. Falls etwas fehlen sollte, wenden Sie sich an Ihren Händler vor Ort. Für die Montage werden keine Werkzeuge benötigt.

1 Armlehne
2 Basis
3 Getränkehalter
4 ISOFIX- Befestigungsführungen

5 ISOFIX-Befestigung
6 Schultergurtverankerung
7 Schultergurt-Positionierungssclip

1 2 3

WARNUNG

! KEINE Kindersitzerhöhung kann einen vollständigen Schutz vor Verletzungen bei einem Unfall garantieren. Eine sachgemäße Verwendung dieser Kindersitzerhöhung reduziert jedoch die Gefahr ernsthafter oder sogar tödlicher Verletzungen Ihres Kindes.
! Achten Sie immer darauf, die Installationsanweisungen richtig zu befolgen. Dies stellt sicher, dass die Kindersitzerhöhung optimale Sicherheit bietet.
! Achten Sie darauf, dass feste Gegenstände und Kunststoffteile der Kindersitzerhöhung so platziert und installiert sind, dass sie nicht von einem beweglichen Sitz oder in einer Tür des Fahrzeugs eingeklemmt werden.
! Zur Nutzung dieser Kindersitzerhöhung entsprechend ECE R129/04 muss Ihr Kind folgende Anforderungen erfüllen. Körpergröße des Kindes 137 bis 150 cm (Referenzalter: 7 bis 12 Jahre). Nur in Fahrtrichtung (in Fahrtrichtung des Fahrzeugs)
! Das fortschrittliche Kinderrückhaltesystem passt möglicherweise nicht in alle zugelassenen Fahrzeuge.
! Die Gurte, die die Kindersitzerhöhung im Fahrzeug sichern, müssen richtig befestigt sind; die Gurte, die das Kind halten, müssen an den Körper des Kindes angepasst und dürfen nicht verdreht sein.
! Die Kindersitzerhöhung muss ersetzt werden, falls sie schweren Belastungen bspw. bei einem Unfall oder Sturz ausgesetzt war.

WARNUNG

! Diese Kindersitzerhöhung dient nur dem Einsatz in einem Fahrzeug.
! Nehmen Sie ohne Genehmigung von einer Zulassungsbehörde keine Änderungen oder Ergänzungen an der Kindersitzerhöhung war. Entfernen Sie KEINE der weißen EPP/EPS-Schaumstoffteile. Andernfalls drohen ernsthafte Sicherheitsprobleme.
! Verwenden Sie den Sitz NICHT, falls die Oberflächen durch Sonneneinstrahlung zu heiß sind.
! Lassen Sie das Kind niemals unbeaufsichtigt in der Kindersitzerhöhung oder im Fahrzeug, auch nicht für einige wenige Minuten.
! Gepäck und andere Gegenstände, die bei einem Unfall Verletzungen verursachen könnten, sollten angemessen gesichert werden.
! Die Kindersitzerhöhung sollte nicht ohne die Textilteile verwendet werden.
! Die Textilteile der Kindersitzerhöhung sollten ausschließlich durch die vom Hersteller empfohlenen Teile ersetzt werden, da sie das Verhalten des Kinderrückhaltesystems wesentlich beeinflussen.
! Sichern Sie Ihr Kind immer in der Kindersitzerhöhung, selbst auf kurzen Fahrten, da gerade hier die meisten Unfälle passieren.

WARNUNG

! Lasen Sie diese Kindersitzerhöhung sowie andere Gegenstände NICHT unangegurtet oder ungesichert in Ihrem Fahrzeug. Entfernen Sie die Kindersitzerhöhung aus dem Fahrzeug, falls sie nicht regelmäßig benutzt wird. Lagern Sie sie an einem trockenen, vor Sonneneinstrahlung geschützten Ort.
! Sie sollten keine gebrauchte Kindersitzerhöhung verwenden, deren Geschichte Sie nicht kennen. Möglicherweise weist sie aufgrund unsachgemäßer Verwendung/Lagerung strukturelle Schäden oder Mängel auf.
! Verwenden Sie NUR die in der Anleitung beschriebenen und an der Kindersitzerhöhung markierten belastbaren Kontaktpunkte.
! Installieren Sie diese Kindersitzerhöhung NICHT unter folgenden Umständen:
1. In Bezug auf die Fahrtrichtung des Fahrzeugs zur Seite oder nach hinten gewandte Sitze.
2. Fahrzeugsitze, die sich während der Installation bewegen.
! Wenden Sie sich bei Fragen zur Wartung, Reparatur und Komponentenaustausch an den Einzelhändlern.
! Geben Sie zur Vermeidung von Verbrennungen niemals Behälter mit heißen Flüssigkeiten in den Getränkehalter des Kindersitzes.

Notfall

Bei einem Notfall oder Unfall ist es besonders wichtig, dass bei Ihrem Kind umgehend Erste Hilfe geleistet und es medizinisch versorgt wird.

Produktinformationen

1. Dies ist eine universelle verbesserte gepolsterte Sitzerhöhung mit Gurt. Sie ist gemäß UN-Richtlinie Nr. 129 für die Verwendung in „i-Size“-kompatiblen und universellen Fahrzeugsitzpositionen zugelassen, wie vom Fahrzeughersteller im Handbuch Ihres Fahrzeugs aufgeführt ist.
2. Bitte wenden Sie sich im Zweifelsfall an den Hersteller oder Händler des verstärkten Kinderrückhaltesystems.

Produkt Kindersitzerhöhung

Materialien Kunststoff, Metall, Stoff

Patent-Nr. Patente angemeldet

Geeignet für Körpergröße des Kindes 137 bis 150 cm (Referenzalter 7 bis 12 Jahre).

Installation In Fahrtrichtung (nach vorne)

Bei der Installation zu beachten

siehe Abbildungen ① - ③

Installation mittels ISOFIX-System und 3-Punkt-Gurt oder ausschließlich 3-Punkt-Gurt

siehe Abbildungen 4 - 15

Ist das Fahrzeug mit einer ISOFIX-Vorrichtung ausgestattet, sind die unteren Verankerungspunkte möglicherweise sichtbar in der Fahrzeugsitzfalte. Die genauen Positionen, die Verankerungsidentifikation sowie die Nutzungsanforderungen entnehmen Sie bitte der Bedienungsanleitung Ihres Fahrzeugs.

1. Befestigen Sie die ISOFIX-Führungen an den ISOFIX-Verankerungspunkten. ☑ Die ISOFIX-Führungen können die Oberfläche des Fahrzeugsitzes vor Verschleiß schützen. Sie sind auch eine Führung für die ISOFIX-Befestigungen.

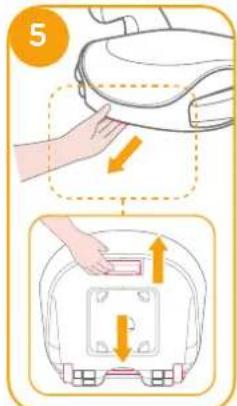

2. Drücken Sie den ISOFIX-Einstellknopf und ziehen Sie die ISOFIX-Befestigungen heraus.

Drehen Sie die ISOFIX-Verbindungen um 180 Grad, bis sie in Richtung ISOFIX-Führungen zeigen.

4

5

6 1 2 1 2 1

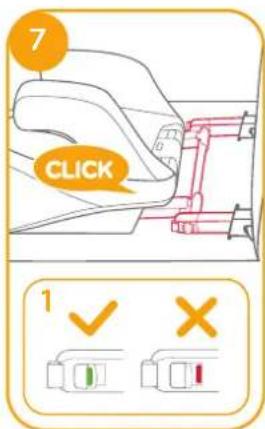

1. Richten Sie die ISOFIX-Befestigungen mit den ISOFIX-Verankerungspunkten aus und klicken Sie beide ISOFIX-Befestigungen in den ISOFIX-Verankerungspunkten ein. 7

! Achten Sie darauf, dass beide ISOFIX-Befestigungen gut an ihren ISOFIX-Verankerungspunkten befestigt sind. Die Anzeigen an beiden ISOFIX-Verbindungen sollten vollständig grün sein. 7-1

! Vergewissern Sie sich, dass die Kindersitzerhöhung sachgemäß installiert ist, indem Sie an beiden ISOFIX-Befestigungen ziehen.

1. Drücken Sie zum Zurückziehen des Sitzes in die gewünschte Position den ISOFIX-Einstellknopf.

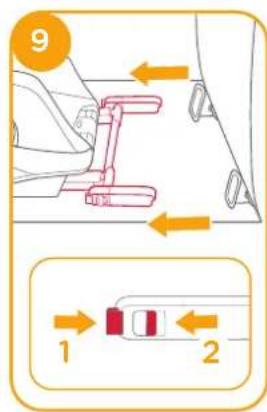

1. So entfernen Sie die Kindersitzerhöhung: a. Drücken Sie zunächst den zweiten Sperrknopf 9-1 und dann den Knopf 9-2 an den ISOFIX-Verbindern, bevor Sie die Kindersitzerhöhung vom Fahrzeugsitz entfernen.

b. Drehen Sie die ISOFIX-Verbinder um 180 Grad, drücken Sie dann den ISOFIX-Einstellknopf zum Einklappen der ISOFIX-Verbinder.

9 1 2

10 2 1 3 1

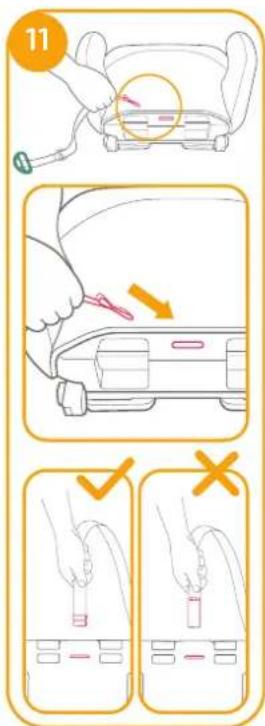

Stecken Sie das Ende des Gurtzeugs des Schultergurt-Positionierungsclips in die Öffnung an der Basis.

! Bitte prüfen Sie die Ausrichtung der Schultergurt-Verankerung, damit der Rücken des Kindes nicht verletzt wird, was bei verkehrt herum ausgerichteter Schultergurt-Verankerung passiere kann.

! Prüfen Sie durch leichtes Ziehen am Gurtzeug des Schultergurt-Positionierungssclips, ob das Gurtzeug an der Basis befestigt ist. 12

! Schieben Sie die Schultergurt-Verankerung zur Anpassung der Gurtzeuglänge.

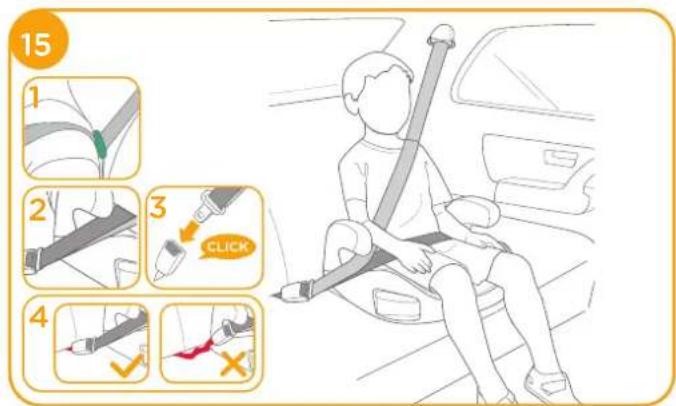

Stellen Sie durch Verschieben des Schultergurt-Positionierungsclips sicher, dass sich der Clip nahe der Schulter des Kindes befindet, 15 -1 schließen Sie den Sicherheitsgurt des Fahrzeugs. 15 -3

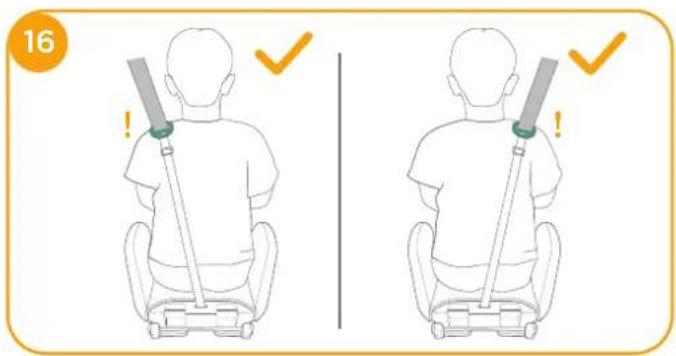

! Für eine Installation mit maximaler Sicherheit sollte sich der Schultergurt-Positionierungsclip auf einer Höhe mit dem höchsten Punkt der Schulter des Kindes befinden.

! Führen Sie den Fahrzeugsicherheitsgurt NICHT über die Armstützen. Er muss unter den Armlehnen hindurchgeführt werden. 15 -2

11 ✓ ×

12

! Die Kindersitzerhöhung kann nicht verwendet werden, wenn der Verschluss (Gurtschloss) des Fahrzeugsicherheitsgurtes zu lang ist, um die Kindersitzerhöhung fest zu verankern. 15-4

! Nachdem Sie Ihr Kind in diese Sitzerhöhung gesetzt haben, muss der Sicherheitsgurt richtig verwenden werden. Stellen Sie sicher, dass der Beckengurt weit unten anliegt, damit das Becken sicher gehalten wird.

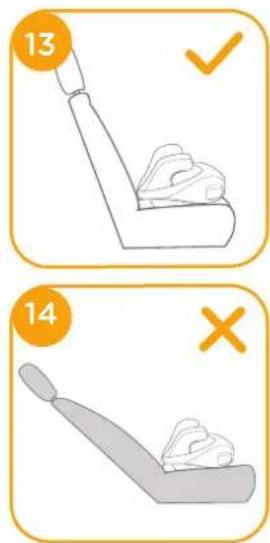

! Befestigen Sie die Kindersitzerhöhung mit einem Becken-/Schultergurt straff an der Rückseite eines nach in Fahrrichtung weisenden Fahrzeugsitzes.

13 14

15 1 2 3 CLICK 4

16 ! ! !

Getränkehalter benutzen

siehe Abbildung 17

Textilteile entfernen

siehe Abbildung 18

! Bitte waschen Sie die Textilteile und das Innenpolster mit kaltem Wasser unter 30 °C.
! Sie dürfen die Textilteile nicht bügeln.
! Sie dürfen die Textilteile nicht bleichen oder in die chemische Reinigung geben.
! Reinigen Sie die Kindersitzerhöhung nicht mit unverdünnten neutralen Reinigungsmitteln, Benzin oder anderen organischen Lösungsmitteln. Die Kindersitzerhöhung kann dadurch beschädigt werden.
! Bitte wringen Sie die Textilteile und das Innenpolster nicht kräftig aus. Andernfalls könnten an den Textilteilen und am Innenpolster Falten zurückbleiben.
! Bitte hängen Sie die Textilteile und das Innenpolster zum Trocknen auf.
! Nehmen Sie bitte die Kindersitzerhöhung aus dem Fahrzeugsitz heraus, wenn sie längere Zeit nicht benutzt wird. Bewahren Sie die Kindersitzerhöhung an einem kühlen, trockenen Ort außerhalb der Reichweite von Kindern auf.
