INSTRUKCJA OBSŁUGI i-Chapp FX Joie

Gratulujemy zostania członkiem rodziny Joie! Bardzo się cieszymy z możliwości wspólnego podróżowania z Państwa dzieckiem. Podczas podróży bez podstawki podwyższającej i-Chapp™ FX, używany będzie wysokiej jakości, posladający komplet certyfikatów bezpieczeństwa, podwyższony fotelik samochodowy dla dziecka. Prosimy o uważne przeczytanie tego podręcznika i wykonanie każdej czynności, aby zapewnić wygodną jazdę i najlepsze zabezpieczenie dziecka.

Aby używać tę podstawkę podwyższającą Joie zgodnie ze standardem ECE R129/04, dziecko musi spełniac następujące wymagania. Wzrost dziecka 137cm-150cm (Referencyjna grupa wiekowa 7-12 lat).

Podstawka podwyższająca

Przed instalacją i rozpoczęciem używania produktu należy przeczytać wszystkie instrukcje z tego podręcznika.

! WAŻNE: ZACHOWAJ DO WYKORZYSTANIA W PRZYSZŁOŚCI. NALEŻY PRZECZYTAĆ UWAŻNIE.

! Tę skróconą instrukcję obsługi należy zachować do przyszłego wykorzystania.

W celu uzyskania informacji o gwarancji, należy odwiedzić naszą stronę internetową, pod adresem joiebaby.com

Upewnij się, że posiadasz wszystkie części zanim rozpoczniesz proces montażu. Jeśli którejś z części brakuje, należy się skontaktować z lokalnym sprzedawcą. Montaż nie wymaga użycia żadnych dodatkowych narzędzi.

1 Podłokietnik
2 Podstawa
3 Uchwyty na pojemnik z napojem
4 Prowadnice złączy mocowania ISOFIX

5 Złącze ISOFIX
6 Kotwa uprzęży na ramiona
7 Zaczep pozycjonowania pasa na ramiona

1 2 3

OSTRZEŻENIE

! ŻADNA podstawka podwyższająca nie gwarantuje pełnej ochrony przed obrażeniami w wypadku. Jednakże, prawidłowe używanie tej podstawki podwyższającej dla dziecka, zmniejszy niebezpieczeństwo odniesienia poważnych obrażeń lub śmierci dziecka.
! Należy zawsze uważnie wykonywać instrukcje instalacji, co zapewni działanie podstawki podwyższającej z optymalnym poziomem bezpieczeństwa.
! Należy zwrócić uwagę aby elementy sztywne i elementy plastikowe podstawki podwyższającej były umiejscowione i zainstalowane tak, aby nie zostały uchwycone przez ruchome siedzenie lub drzwi pojazdu.
! Aby używać ten fotelik z podstawką podwyższającą zgodnie ze standardem ECE R129/04, dziecko musi spełniać następujące wymagania.
Wzrost dziecka 137cm-150cm (wiek referencyjny: 7-12 lat). Nachylać można tylko do przodu (w kierunku jazdy pojazdu)
! Podwyższony fotelik samochodowy dla dziecka może nie pasować do wszystkich dopuszczonych pojazdów.
! Wszystkie pasy mocujące podstawkę podwyższającą do pojazdu, powinny być ciasno naprężone, a wszystkie pasy przytrzymujące dziecko powinny być dopasowane do ciała dziecka i nie powinny być skręcone.
! Fotelik z podstawką podwyższającą powinien zostać wymieniony, jeśli został narażony na silne przeciążenie w wypadku lub, gdy został upuszczony.

OSTRZEŻENIE

! Ten fotelik z podstawką podwyższającą jest przeznaczony do używania wyłącznie w samochodzie.
! Nie wolno wykonywać żadnych modyfikacji lub czegokolwiek dodawać do fotelika z podstawką podwyższającą, bez zatwierdzenia urzędu udzielającego homologacji. NIE należy usuwać żadnych białych pianek EPP/EPS. Niezastosowanie się do tego polecenia, może spowodować poważne problemy dotyczące bezpieczeństwa.
! NIE należy używać fotelika, jeśli jego powierzchnie zostały zbyt silnie nagrzane promieniami słońca.
! Nigdy nie należy pozostawiać dziecka bez opieki w foteliku z podstawką podwyższającą lub w pojeździe, nawet na kilka minut.
! Wszelki bagaż lub inne przedmioty, które mogą spowodować obrażenia ciała w razie kolizji powinny być prawidłowo zabezpieczone.
! Nie należy używać tej podstawki podwyższającej bez miękkich wkładek.
! Miękkich wkładek nie należy zastępować innymi niż zalecane przez producenta, ponieważ stanowią one integralny element skuteczności działania podstawki podwyższającej.
! Zawsze należy zapiąć dziecko w podstawce podwyższającej, nawet na krótkich trasach, ponieważ wówczas zdarza się większość wypadków.
! NIE należy pozostawiać w pojeździe tej podstawki podwyższającej lub innych obiektów niezamocowanych pasami lub niezabezpieczonych. Fotelik z podstawką podwyższającą należy wyjąć z samochodu, jeśli nie jest często używany i umieścić go w suchym, zabezpieczonym przed słońcem miejscu.

OSTRZEŻENIE

! Zaleca się, aby nie wykorzystywać używanego fotelika z podstawką podwyższającą o nieznanej historii. Może on mieć niewidoczne uszkodzenia konstrukcji lub defekty spowodowane nieprawidłowym używaniem/przechowywaniem.
! NIE należy używać żadnych innych punktów styku przenoszenia obciążenia, niż opisane w instrukcjach i oznaczone na podstawce podwyższającej.
! NIE należy instalować tej podstawki podwyższającej w następujących warunkach:
1. Siedzenia pojazdu skierowane w bok lub do tyłu, w odniesieniu do kierunku ruchu pojazdu.
2. Siedzenia pojazdu przesuwane podczas montażu.
! W sprawach dotyczących naprawy i wymiany części należy się skontaktować ze sprzedawcą.
! Aby uniknąć poparzeń, nigdy nie należy umieszczać gorących płynów w uchwytach na pojemnik z napojem podstawki podwyższającej.

Sytuacja zagrożenia

W sytuacji zagrożenia lub po wypadku najważniejsze jest, aby udzielić dziecku pierwszej pomocy i jak najszybciej poddać je konsultacji lekarskiej.

Informacje o produkcie

1. To jest uniwersalna poduszka rozszerzająca podwyższonego fotelika dla dziecka. Posiada certyfikat zgodności z Rozporządzeniem UN Nr 129, dotyczącym używania przy zachowaniu zgodności z rozmiarem i-Size i uniwersalnymi pozycjami siedzenia pojazdów, określonymi przez producenta pojazdu w podręczniku użytkownika pojazdu.
2. W przypadku wątpliwości, należy się skontaktować z producentem podwyższonego fotelika samochodowego dla dzieci lub ze sprzedawcą.

Produkt Fotelik z podstawką podwyższającą

Materiały Tworzywa sztuczne, metal, tkaniny

Nr patentu W trakcie patentowania

Odpowiedni dla dziecka o wzroście 137cm-150cm (wiek referencyjny 7-12 lat).

Instalacja Skierowany do przodu (w kierunku ruchu pojazdu)

Uwagi dotyczące montażu

Patrz rysunki 1 - 3

Instalacja z użyciem systemu ISOFIX i pasa 3-punktowego lub z użyciem wyłącznie pasa 3-punktowego

Patrz rysunki 4 - 16

W pojeździe wyposażonym w ISOFIX, dolne punkty kotwiące pojazdu mogą być widoczne w zagłębieniu siedzenia pojazdu. Należy sprawdzić w podręczniku właściciela pojazdu dokładną lokalizację, identyfikację kotew i wymagania dotyczące używania.

1. Dopasuj prowadnice ISOFIX do punktów kotwienia ISOFIX. 4 Prowadnice ISOFIX mogą zabezpieczyć powierzchnie siedzenia pojazdu przed wytarciem. Mogą one także prowadzić złącza ISOFIX.

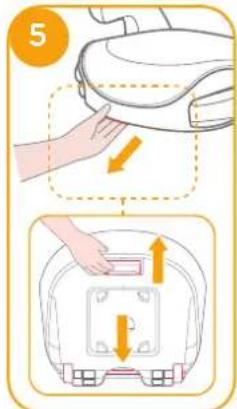

2. Naciśnij przycisk regulacji ISOFIX, aby wyciągnąć złącza ISOFIX.

Obróć złącza ISOFIX o 180 stopni, aż do ich skierowania w stronę prowadnic ISOFIX.

4

5

6 1 2 1 2 1

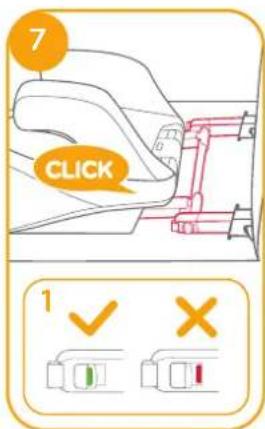

1. Dopasuj złącza ISOFIX do punktów kotwiących ISOFIX, a następnie zatrzaśnij obydwa złącza ISOFIX w punktach kotwiących ISOFIX.

! Upewnij się, że oba złącza ISOFIX są właściwie założone w ich punktach kotwienia ISOFIX. Kolory wskaźników na obydwóch złączach ISOFIX powinny być całkowicie zielone. ② -1

! Sprawdź, czy podstawka podwyższająca jest bezpiecznie zamontowana, pociągając za obydwa złącza ISOFIX.

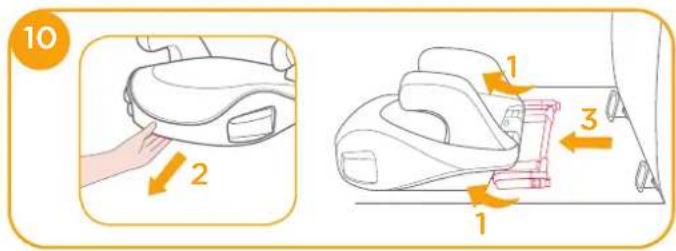

1. Naciśnij przycisk regulacji ISOFIX, aby schować oparcie siedzenia do wymaganej pozycji.

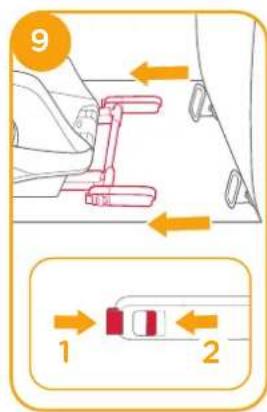

1. W celu zdjęcia podstawki podwyższającej: a. Naciśnij najpierw drugi przycisk blokady ⑨-1, a następnie przycisk ⑨-2 na złączach ISOFIX, przed zdjęciem podstawki podwyższającej z siedzenia pojazdu. b. Obróć złącza ISOFIX o 180 stopni, a następnie naciśnij przycisk regulacji ISOFIX w celu złożenia złączy ISOFIX.

10 2 1 3 1

9 1 2

Włóż koniec taśmy zaczepu pozycjonowania pasa na ramiona do otworu na podstawie.

! Sprawdź kierunek mocowania uprzęży na ramiona, jak na ilustracji 16, aby uniknąć urażenia pleców dziecka, gdy mocowanie uprzęży na ramiona znajdzie się w przeciwnym kierunku.
! Pociągnij lekko zaczep pozycjonowania pasa na ramiona, aby się upewnić, że taśma jest zamocowana na podstawie.
! Przesuń mocowanie uprzęży na ramiona, aby wyregulować długość taśmy. Przesuń zaczep pozycjonowania pasa na ramiona, aby się upewnić, że zaczep znajduje się blisko ramienia dziecka, 15-1 zatrzaśnij pas bezpieczeństwa pojazdu. 15-3
! Dla wykonania najbardziej bezpiecznej instalacji, zalecamy takie ustawienie zaczepu pozycjonowania pasa na ramiona, aby się znajdował w najwyższym punkcie ramienia dziecka.
! NIE należy prowadzić pasa pojazdu nad podłokietnikami. Musi przechodzić pod podłokietnikami. -2

11

! Podstawki podwyższającej nie można używać, jeśli sprzączka pasa bezpieczeństwa pojazdu (żeński koniec sprzączki) jest za długa, aby bezpiecznie zatrzasnąć podstawkę podwyższającą. 15 -4
! Po umieszczeniu dziecka w tej podstawce podwyższającej należy prawidłowo zapiąć pas bezpieczeństwa i upewnić się, że wszystkie pasy biodrowe są zapięte nisko, aby biodra były zapięte mocno.
! Umieść podstawkę podwyższającą, skierowaną do przodu na siedzeniu pojazdu, wyposażonego w pas biodrowy/pas na ramiona.

Używanie uchwytów na pojemnik z napojem

patrz ilustracja 7

Odłączanie miękkich elementów

patrz ilustracja

Pielęgnacja i konserwacja

! Miękkie elementy i obicie wewnętrzne należy myć zimną wodą o temperaturze poniżej 30°C.
! Nie należy prasować miękkich elementów.
! Nie należy wybielać lub czyścić chemicznie miękkich elementów.
! Do mycia podstawki podwyższającej nie należy używać nierozcieńczonej benzyny z neutralnym detergentem, ani innych rozpuszczalników organicznych. Mogą one spowodować uszkodzenie podstawki podwyższającej.
! Nie należy skręcać z wielką siłą miękkich elementów i obicia wewnętrznego w celu wysuszenia. Może to spowodować zagniecenie miękkich elementów i obicia wewnętrznego.
! Miękkie elementy i obicie wewnętrzne należy wysuszyć ręcznie.
! Podstawkę podwyższającą należy wyjąć z siedzenia pojazdu, gdy długo nie będzie używana. Podstawkę podwyższającą należy umieścić w chłodnym, suchym miejscu, bez dostępu dziecka.
