BRUKSANVISNING i-Chapp FX Joie

Välkommen till Joie™

Gratulerar till att ha blivit en del av Joie-familjen! Vi är mycket glada över att vara delaktiga i din resa med ditt lilla barn. När du reser med i-Chapp™ FX-seriens bälteskudde utan ryggstöd så använder du en fasthållningsanordning för barn som håller hög kvalitet och är fullt certifierad. Läs noga igenom denna bruksanvisning och följ alla steg för att garantera en komfortabel resa och bästa skyddet för ditt barn.

För att använda den här bälteskuddeen från Joie i enlighet med ECE R129/04 måste ditt barn uppfylla följande krav. Barnets längd 137cm-150 cm (referensålder 7-12 år)

Bälteskudde

Läs igenom alla instruktionerna i denna bruksanvisning innan produkten installeras och används.

! VIKTIGT! SPARA FÖR FRAMTIDA REFERENS. LÄS IGENOM NOGA.

! Behåll den här snabbstartsguiden för framtida referens.

Besök vår webbplats joiebaby.com för att få garantiinformation

Kontrollera att alla delar är tillgängliga före montering. Om någon del saknas, kontakta återförsäljaren. Inga verktyg behövs för montering.

1 Armstöd

5 ISOFIX-anslutning

2 Bas

6 Axelseleförankring

3 Mugghållare

7 Axelbältets

4 ISOFIX-fästets styrskenor

positioneringsklämma

1 2 3

WARNING

! INGEN bälteskudde kan garantera ett fullständigt skydd mot personskador vid en olycka. Däremot minskar en korrekt användning av denna bälteskudde risken för allvarliga personskador eller dödsfall för ditt barn.
! Var alltid noga med att följa monteringsanvisningarna korrekt eftersom det säkerställer att användningen av bälteskuddeen är optimalt säker.
! Var noga med att de fasta föremålen och platsdelarna på en bälteskudde skall vara så placerade och monterade så att det inte finns någon risk för att de fastnar i ett säte som rör sig eller någon av fordonets dörrar.
! För att använda den här bälteskuddeen i enlighet med ECE R129/04 måste ditt barn uppfylla följande krav.
Barnets längd 137 cm-150 cm (referensålder: 7-12 år). Endast framåtvänd (i fordonets färdriktning)
! Den förstärkta bilbarnstolen kanske inte passar i alla godkända fordon.
! Alla remmar som fäster bälteskuddeen till fordonet ska vara snävt åtdragna och alla remmar som håller fast barnet ska vara justerat till barnets kropp och remmarna får inte var vridna.
! Bälteskuddeen ska bytas om det utsatts för hög påfrestning i samband med en olycka eller om den har tappats.

WARNING

! Bälteskuddeen är endast avsedd för användning i bilen.
! Gör inte några förändringar eller tillägg till bälteskuddeen utan godkännande från typgodkännandemyndigheten. Ta INTE bort något av de vita EPP-/EPS-skuminläggen. Att göra det kan innebära allvarliga säkerhetsproblem.
! Använd INTE stolen om ytorna värmts upp av solen och är för varma.
! Lämna aldrig barnet utan tillsyn i bälteskuddeen eller fordonet, inte ens en kortare stund.
! Allt bagage eller andra föremål som kan orsaka personskador vid en kollision måste vara ordentligt säkrade.
! Bälteskuddeen får inte användas utan det mjuka materialet.
! Bälteskuddeens mjuka material får inte ersättas med något annat material än det som rekommenderas av tillverkaren, eftersom det mjuka materialet utgör en integrerad del av bälteskuddeens egenskaper.
! Sätt alltid fast barnet i bälteskuddeen, även vid korta resor eftersom det är då som de flesta olyckor sker.
! Lämna INTE den här bälteskuddeen eller andra föremål utan att ha dem bältade och fastsatta i ditt fordon. Ta ut bälteskuddeen från bilen om den inte används regelbundet och förvara den på en torr plats där den har skydd mot solen.

WARNING

! Rekommendationen är att inte använda en begagnad bälteskudde vars bakgrund du inte känner till. Den kan ha strukturella skador som inte syns med blotta ögat eller vara defekt på grund av felaktig användning/förvaring.
! Använd INTE andra fästpunkter än de som beskrivs i instruktionerna och som är markerade på bälteskuddeen.
! Montera INTE den här bälteskudden under följande förhållanden:
1. Bilstolar riktade åt sidan eller bakåt i förhållande till bilens körriktning.
2. Fordonssäten som är rörliga under installation.
! Rådgör med återförsäljaren avseende frågor om underhåll, reparation och utbyte av delar.
! För att undvika brännsår ska heta vätskor aldrig placeras i din bälteskuddes mugghållare.

Nödfall

Vid nödfall eller olyckor är det mycket viktigt att barnet omedelbart får första hjälpen och medicinsk behandling.

Produktinformation

1. Det här är en universell bälteskudde till förstärkt bälteskuddessystem. Den är enligt FN-förordning nr 129 godkänd för användning i ett i-Size kompatibelt och universella fordonspositioner som framgår av fordonstillverkarens bruksanvisning avseende fordonet.
2. Vid tveksamheter ska antingen tillverkaren eller återförsäljaren av system för förstärkt bilbarnstol rådfrågas.

Produkt Bälteskudde

Material Plast, metall, tyg

Patentnr. Patentansökan under behandling

Lämplig för Barnets längd 137cm-150cm (referensålder 7-12 år).

Installation Framåtvänd (i fordonets färdriktning)

Installation med ISOFIX-system och trepunktsbälte eller endast trepunktsbälte

se bilder 4 - 16

Om fordonet är utrustat med ISOFIX, kan de nedre fästpunkterna vara synliga i vecket på fordonssätet. Se fordonets bruksanvisning för exakt placering, identifiering av fäste och utrustning som skall användas.

1. Fäst ISOFIX-styrskenorna med ISOFIX-förankringspunkter. 4 ISOFIX-styrskenorna kan skydda bilsätets yta från att slitas ut. De kan också styra ISOFIX-anslutningarna.

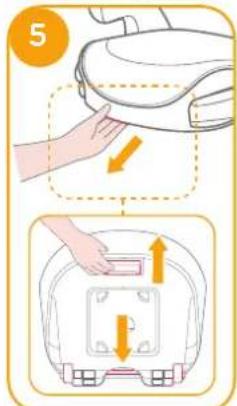

2. Tryck på ISOFIX-justeringsknappen för att dra ut ISOFIX-kontakterna.

Vrid ISOFIX-anslutningarna 180 grader tills de pekar i riktning mot ISOFIX-styrskenorna.

4

5

6 1 2 1 2 1

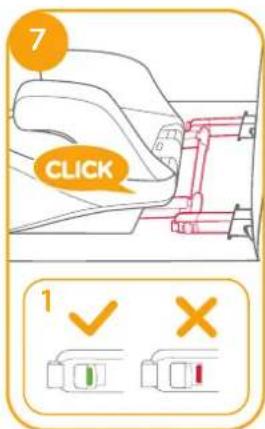

1. Rikta in ISOFIX- anslutningarna mot ISOFIX- förankringspunkterna och klicka sedan i båda ISOFIX- anslutningarna i ISOFIX- förankringspunkterna. 7

! Se till att båda ISOFIX- anslutningarna sitter fast i sina ISOFIX- förankringspunkter. Färgerna på indikatorerna på båda ISOFIX- anslutningarna skall vara helt gröna. 7 -1

! Kontrollera att bälteskuddeen sitter fast monterad genom att dra i båda ISOFIX-anslutningarna.

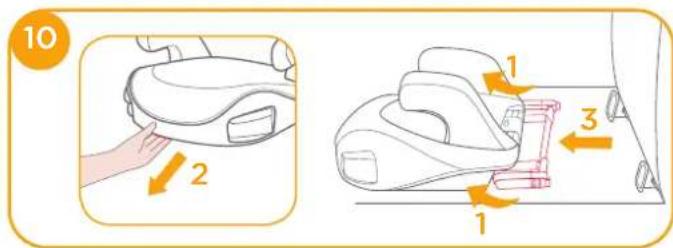

1. Tryck på ISOFIX-justeringsknappen för att dra tillbaka sätet till den önskade positionen.

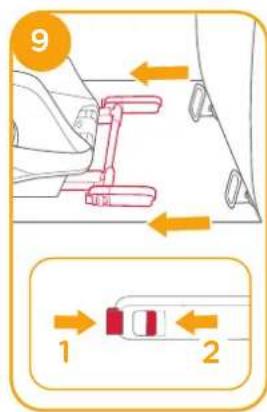

a. Tryck först på den sekundära låsknappen 9-1 och sedan på knappen 9-2 på ISOFIX-anslutningarna, innan bälteskuddeen tas bort från fordonets säte.

b. Vrid ISOFIX-anslutningarna 180 grader och tryck sedan på ISOFIX-justeringsknappen för att vika ISOFIX-anslutningarna.

9 1 2

10 2 1 3 1

Sätt axelbältets

positioneringsklämmas band i basens hål.

! Kontrollera riktningen för axelseleförankringen enligt för att undvika att skada barnets rygg med axelseleförankringen i motsatt riktning.
! Dra lite i bandet på axelbältets positioneringsklämma för att vara säker på att bandet sitter fast på basen.

! Vrid axelseleförankringen för att justera bandlängden.

Skjut på axelbältets positioneringsband för att vara säker på att klämman är nära barnets axel 15 -1 spänn fast fordonets säkerhetsbälte. 15 -3

! För att åstadkomma den säkraste installationen föreslår vi att axelbältets positioneringsklämma ska vara i nivå med den högsta punkten på barnets axel.
! Placera INTE fordonets bälte över armstöden. Den måste gå under armstöden. 15 -2

11

! Bälteskuddeen kan inte användas om fordonets säkerhetsspänne (honan) är för långt för att förankra bälteskuddeen ordentligt. 13 -4
! Efter att ditt barn har placerats i denna bälteskudde måste säkerhetsbältet användas korrekt, samt säkerställas att höftbältet är placerat långt ned så att bäckenet sitter fast.
! Placera en bälteskudde tätt intill ryggstödet på ett framåtvänt fordonssäte som har höft-/trepunktsbälte.

Borttagning av mjuka delar

se bilden 8

Skötsel och underhåll

! Tvätta det mjuka materialet och inre kuddarna med kallt vatten under 30 °C.
! Stryk inte det mjuka materialet.
! Blek inte eller kemtvätta det mjuka materialet.
! Använd inte outspädd neutralt rengöringsmedel, bensin eller andra organiska lösningsmedel för att tvätta bälteskuddeen. Det kan skada bälteskuddeen.
! Vrid inte det mjuka materialet och de inre kuddarna för att torka med mycket kraft. Det kan göra att det mjuka materialet och inre kuddarna veckas.
! Häng det mjuka materialet och inre kuddarna att torka.
! Ta bort bälteskuddeen från fordonet om det inte skall användas under en längre tid. Placera bälteskuddeen på en sval och torr plats där barnet inte kan komma åt den.
