BRUKSANVISNING ISpin 360 Joie

Gratulerar till att ha blivit en del av Joie-familjen! Vi är mycket glada över att vara delaktiga i din resa med ditt lilla barn. Vid resor med i-Spin 360 förstärkt barnbilstol använder du en högkvalitativ, fullt säkerhetscertifierad i-Size förstärkt bilbarnstol. Läs noga igenom denna bruksanvisning och följ alla steg för att garantera en komfortabel resa och bästa skyddet för ditt barn.För att använda denna Joie förstärkta bilbarnstol med i-Size ISOFIX-fästanordningar, i enlighet med bestämmelsen ECE R129/03, måste ditt barn uppfylla följande krav.Bakåtvänd: Barnets längd 40cm-105cm/barnets vikt 19kg; Framåtvänd: Barnets längd 76cm-105cm/barnets vikt 19kg; Bas Läs igenom alla instruktionerna i denna bruksanvisning innan produkten installeras och används.! VIKTIGT: SPARA FÖR FRAMTIDA REFERENS.LÄS IGENOM NOGA.Förvara bruksanvisningen i lagringsutrymmet bakom basen såsom visas i högra figuren.Besök vår webbplats joiebaby.com för att få garantiinformation Lista över delar Fig. 1 HuvudstödFig. 2 SittdynaFig. 3 SpänneFig. 4 Bältesinställnings-knapp Fig. 5 JusteringsbandFig. 6 Spärr för Smart Ride™Fig. 7 StödbenFig. 8 Justeringsknapp för stödbenFig. 9 Indikator för stödbenFig. 10 Bakåtlutningens justerings-knappFig. 11 RoteringsknappFig. 12 AxelbandFig. 13 Spädbarnsinsats Fig. 14 Inställningsspak för huvudstödetFig. 15 SidoskyddFig. 16 Förvaringsutrymme för bruksanvisningFig. 17 ISOFIX-anslutningFig. 18 ISOFIX-justerings-knappFig. 19 ISOFIX-styrskenorSe till att det inte saknas några delar. Kontakta återförsäljaren om något saknas.

För att använda den här förstärkta bilbarnstolen med ISOFIX-fästanordningar i enlighet med bestämmelsen ECE R129/03, måste ditt barn uppfylla följande krav. Bakåtvänd: Barnets längd 40cm-105cm/barnets vikt ≤ 19kg; Framåtvänd: Barnets längd 76cm-105cm/barnets vikt ≤ 19kg;

Alla stödben ska ha kontakt med fordonets golv och alla remmar som spänner fast barnet ska vara justerade mot barnets kropp. Remmarna får inte vridas.

Efter att ditt barn har placerats i den här förstärkta barnbilstolen måste säkerhetsbältet användas korrekt och det ska säkerställas att höftbältet är placerat långt ned, så att bäckenet sitter fast, eftersom det är mycket viktigt.

Den här förstärkta bilbarnstolen bör bytas ut efter att den har utsatts för kraftig påverkan vid en olycka. En olyckshändelse kan orsaka skador på den som inte är synliga med blotta ögat. VARNING

Tänk på faran med att utföra några ändringar eller tillägg på enheten utan godkännande från behörig myndighet och faran i att inte noga följa monteringsanvisningarna som tillverkaren inkluderat med bilbarnstolen.

Håll den här förstärkta bilbarnstolen borta från solljus eftersom den i annat fall kan bli för het för barnets hud. Känn alltid på den förstärkta bilbarnstolen innan du placerar barnet i den.

Lämna inte barnet obevakat i den förstärkta bilbarnstolen.

Allt bagage eller andra föremål som kan orsaka personskador vid en kollision måste vara ordentligt säkrade.

Den förstärkta bilbarnstolen får inte användas utan det mjuka materialet.

Det mjuka materialet får inte ersättas med något annat material än det som rekommenderas av tillverkaren, eftersom det mjuka materialet utgör en integrerad del av bilbarnstolens egenskaper.

Använd INTE andra fästpunkter än de som beskrivs i instruktionerna och som är markerade på den förstärkta bilbarnstolen.189 190 VARNING

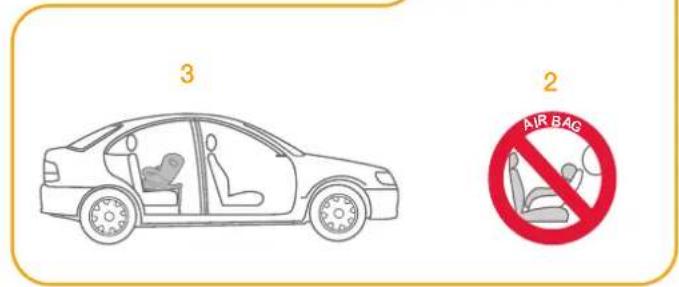

Installera ALDRIG den här förstärkta barnbilstolen på något fordonssäte som har en krockkudde när den används med bebisläge.

Kontrollera innan du köper den är förstärkta barnbilstolen att den kan installeras korrekt i ditt fordon.

INGEN förstärkt bilbarnstol kan garantera ett fullständigt skydd mot personskador vid en olycka. Däremot minskar en korrekt användning av den här förstärkta bilbarnstolen risken för allvarliga personskador eller dödsfall för ditt barn.

Installera INTE den här förstärkta bilbarnstolen utan att följa instruktionerna i denna bruksanvisning eftersom du annars kan utsätta ditt barn för allvarliga skaderisker eller dödsfall.

Använd INTE den här förstärkta bilbarnstolen om den är skadad eller om delar saknas.

Låt INTE ditt barn bära stora/för stora kläder eftersom dessa kan förhindra att barnet sitter säkert och korrekt fastspänt med axelremmarna och klykan mellan benen.

Låt INTE den här förstärkta barnbilstolen eller andra objekt vara obältade, utan de ska sitta fast i fordonet, eftersom den förstärkta barnbilstolen kan kastas runt och skada passagerare vid skarpa svängar, plötsliga stopp eller krock. VARNING

Använd ALDRIG en begagnad bilbarnstol eller en förstärkt barnbilstol som du inte känner till eftersom den kan ha strukturella skador som riskerar barnets säkerhet.

Använd ALDRIG rep eller annat för att fästa den förstärkta barnbilstolen i fordonet eller för att fästa barnet i den förstärkta barnbilstolen .

Se till att den förstärkta barnbilstolen är installerad på ett sådant sätt att inga delar av den är i vägen för rörliga säten eller vid användning av fordonets dörrar.

Rådfråga återförsäljaren beträffande frågor om underhåll, reparation och utbyte av delar.

Ta bort den här förstärkta barnbilstolen fordonets säte om den inte ska användas under en längre tid.

Delarna på den här förstärkta barnbilstolen skall inte smörjas på något sätt.

Sätt alltid fast barnet i den förstärkta barnbilstolen, även vid korta resor eftersom det är då som de flesta olyckor sker.

Kontrollera regelbundet ISOFIX-styrskenorna efter smuts och rengör dem om nödvändigt. Pålitligheten kan påverkas av ansamlad smuts, damm eller matrester etc.

Placera INTE något annat föremål än det rekommenderade mjuka materialet i den här förstärkta barnbilstolen.191 192 Nödfall Vid nödfall eller olyckor är det mycket viktigt att barnet omedelbart får första hjälpen och medicinsk behandling. Produktinformation "i-Size" (integrerat universellt ISOFIX-system för förstärkt barnbilstol) är en kategori av system för förstärkt barnbilstol för användning i alla i-Size sätespositioner i ett fordon.

1. Enligt ECE R129/03 bestämmelsen är produkten en universell

ISOFIX klass ISO/F2X, ISO/R2 förstärkt barnbilstol och skall fästas med ISOFIX-fästanordningar.

2. Det här är ett i-Size-system för förstärkt bilbarnstol. Den är godkänd

enligt bestämmelse No.129, för användning i i-Size kompatibelt fordonssäte, placerad såsom indikeras av fordonstillverkarens bruksanvisning.

3. Vid tveksamheter rådfråga antingen tillverkaren eller återförsäljaren

av system för förstärkt bilbarnstol. Material Plast, metall, tyg Patentnr. Patentansökan under behandling Angående installation

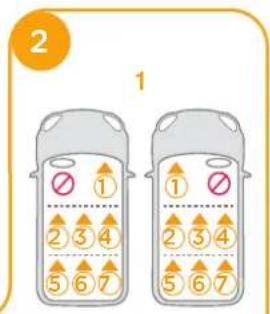

Välj installationsläge Installera basen

! När basen placerats på fordonssätet så ska stödbenet dras nedåt mot golvet.

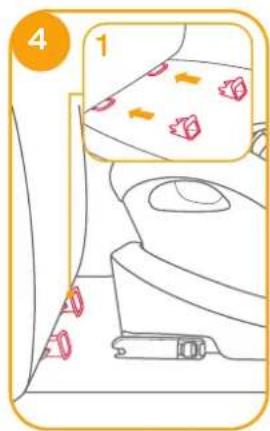

! Infoga ISOFIX-fästen för att hjälpa till med installationen.

Barnets storlekInstallations- läge InstallationReferensålderLutnings- position ECE R129/03Barnets ålderInstallation Smart Ride -spärr40cm-105cm/ 19kg76cm-105cm/ 19kgBakåtvänt läge Framåtvänt läge Ung. 4 år 15 månader till ung. 4 årPosition 1-6 Position 1-6 0-15m> 15 mBakåtvänt läge Bakåtvänt/framåtvänt läge ellerInstallations- läge195 196 ! Det finns 11 justerbara lägen för ISOFIX. Medan du trycker på knappen ISOFIX-

! Kontrollera att båda ISOFIX- anslutningarna är korrekt monterade i ISOFIX-förankringspunkterna. Färgerna på indikatorerna på båda ISOFIX-anslutningarna skall vara helt gröna.

! Efter lyckad installation av ISOFIX- kontakterna så tryck på ISOFIX- knapparna igen medan du skjuter stolen bakåt mot fordonets ryggstöd.

! När ISOFIX anslutits ska stödbenet dras nedåt mot golvet. När stödbenets indikator visar grön, innebär detta att stödbenet installerats korrekt. ! Tryck på stödbenets frigöringsknapp och justera stödbenets längd.

! Var alltid noga med att stödbenet har kontakt med fordonets golv och är hålls låst, oavsett huruvida det finns ett barn i den förstärkta bilstolen.

Stödbenet har 19 lägen. När stödbenets indikator visar rött betyder att stödbenet är i fel position.

Kontrollera att stödbenet är helt i kontakt med fordonets golv. Rött betyder att den är felaktigt installerad.

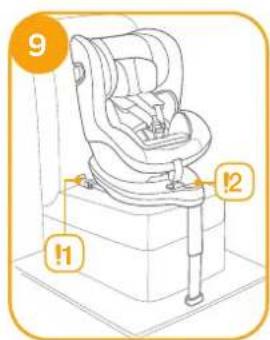

Kontrollera att basen sitter fast installerad genom att dra i båda ISOFIX-anslutningarna.

ISOFIX-anslutningarna måste fästas och låsas på ISOFIX- förankringspunkterna.

Stödbenet måste vara installerat korrekt med grön indikator.

Ta bort basen För att ta bort från fordonet så tryck på ISOFIX-justeringsknappen

-1och dra tillbaka basen från sätet.

Tryck sedan på och släpp kontakterna från fordonets ISOFIX.

För att förhindra skada under transporten så tryck på ISOFIX- justeraren knapp

-1 och vik kontakten helt.

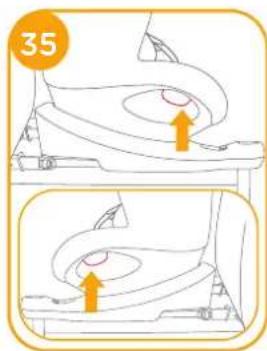

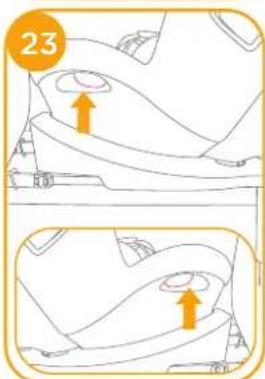

Kontrollera att sidokrocksskyddet är låst i öppet läge för maximal sidokrocksäkerhet.

1. Sidoskyddet aktiveras automatiskt

när selespännet flyttas tillbaka på plats och selen är åtdragen. Båda sidor öppnas automatiskt.

2. Sidoskyddets skärm på den

motsatt fordonsdörren kan om det behövs stängas för att få mer sittplats. Den sida som finns närmast fordonets utsida ska alltid vara i öppet läge.

3. Sidoskyddet kan öppnas manuellt

Använda sidostötskydd

Tryck på knappen för lutningsjustering

för att justera den förstärkta bilbarnstolen till lämplig position. Lutningsvinklarna visas enligt

Kontrollera stödbenets position efter lutningen. Det finns 6 lutningspositioner för det bakåtvända läget och 6 lutningspositioner för det framåtvända läget. Lutningsjustering

Höjdjustering för huvudstöd och axelselen se bilder

1. Justera huvudstödet och

kontrollera i samma höjd och nedanför att axelselen är i korrekt höjd enligt

! Vid bakåtvänd användning måste axelremmarnas höjd vara i jämnhöjd med översta punkten på barnets axlar.

! Vid framåtvänd användning måste axelremmarnas höjd vara i jämnhöjd med översta punkten på barnets axlar.

2. Kläm på huvudstödsspaken

och dra samtidigt upp eller skjut ner på huvudstödet tills det snäpper på plats i en av de 6 olika positionerna. Huvudstödets positioner visas enligt

Använda det bakåtvända läget (Barnets höjd 40cm-105cm/barnets vikt ≤ 19kg/spädbarn - 4 år) se bilder

! Installera den förstärkta bilbarnstolen i baksätet och placera sedan barnet i den förstärkta bilbarnstolen. ! Skjut låset på Smart Ride™ till vänster när den förstärkta bilbarnstolen används i bakåtvänt läge.

-1 och dra basen bakåt från sätet.

2. Tryck på roteringsknappen för att

rotera så att det blir enklare att sätta i/ta ut barnet från sidan. Rotera sedan sätet till bakåtvänt läge.

! Tryck på roteringsknappen på vardera sidan för att rotera den förstärkta bilbarnstolen. ! Var alltid noga med att den förstärkta bilbarnstolen hålls låst i framåtvänt läge eller bakåtvänt läge, oavsett huruvida det finns ett barn i den förstärkta bilbarnstolen.

3. Efter lyckad installation av

ISOFIX-kontakterna så tryck på ISOFIX-knapparna igen medan du skjuter stolen bakåt mot fordonets ryggstöd.

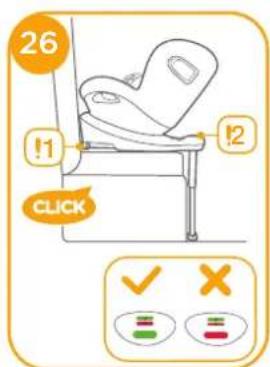

! ISOFIX-anslutningarna måste fästas och låsas på ISOFIX- förankringspunkterna.

! Stödbenet måste vara installerat korrekt med grön indikator.

medan du drar ut axelselarna till den önskade längden (dra från de fasta axeldynorna för att förlänga).

genom att trycka på den röda knappen.

3. Fäst spännena på båda sidor av

sätet som visas enligt

, de sitter på båda sidor om sätet och gör placeringen av barnet i det bakåtvända läget mer praktiskt.

4. Se till att spädbarnsinsatsen har

kilen monterad innan den används för spädbarn.

5. Placera barnet i den förstärkta bilbarnstolen och trä båda armarna

genom selen. ! När barnet sitter på plats, kontrollera igen att axelselen sitter på rätt höjd.

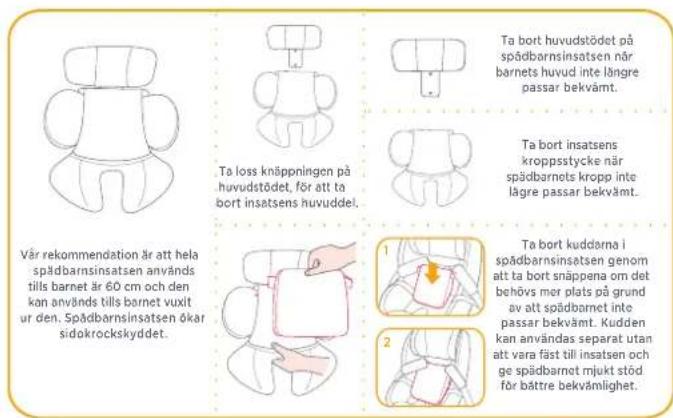

Vår rekommendation är att hela spädbarnsinsatsen används tills barnet är 60cm och den kan används tills barnet vuxit ur den. Spädbarnsinsatsen ökar sidokrockskyddet.Ta loss knäppningen på huvudstödet, för att ta bort insatsens huvuddel.Ta bort huvudstödet på spädbarnsinsatsen när barnets huvud inte längre passar bekvämt.Ta bort insatsens kroppsstycke när spädbarnets kropp inte lägre passar bekvämt.Ta bort kuddarna i spädbarnsinsatsen genom att ta bort snäppena om det behövs mer plats på grund av att spädbarnet inte passar bekvämt. Kudden kan användas separat utan att vara fäst till insatsen och ge spädbarnet mjukt stöd för bättre bekvämlighet.

7. Dra ned bandinställningen och

ställ in lämplig längd för att se till att barnet sitter ordentligt fast.

! Ha alltid barnet säkert i selen som ska vara ordentligt åtdragen, ta bort eventuellt slack. se bilder

! Installera den förstärkta bilbarnstolen i fordonets säte och placera sedan barnet i den förstärkta bilbarnstolen. ! Skjut låset på Smart Ride™ till höger när den förstärkta bilbarnstolen används i framåtvänt läge.

-1 och dra basen bakåt från sätet.

Använda det framåtvända läget (Barnets höjd 76cm-105cm/barnets vikt ≤ 19kg/15 månader- 4 år)

2. Tryck på roteringsknappen för att

rotera så att det blir enklare att sätta i/ta ut barnet från sidan. Rotera sedan sätet till framåtvänt läge.

! Tryck på roteringsknappen på vardera sidan för att rotera den förstärkta bilbarnstolen. ! Var alltid noga med att den förstärkta bilbarnstolen hålls låst i framåtvänt läge eller bakåtvänt läge, oavsett huruvida det finns ett barn i den förstärkta bilbarnstolen.

3. Efter lyckad installation av

ISOFIX-kontakterna så tryck på ISOFIX-knapparna igen medan du skjuter stolen bakåt mot fordonets ryggstöd.

3. Fäst spännena på båda sidor av

sätet som visas enligt

, de sitter på båda sidor om sätet och gör placeringen av barneti det framåtvända läget mer praktiskt.

4. Vid installation av den förstärkta

bilbarnstolen i framåtvänt läge ska inte spädbarnsinsatsen användas.

5. Placera barnet i den förstärkta

bilbarnstolen och trä båda armarna genom selen. Aktivera spännet. ! När barnet sitter på plats, kontrollera igen att axelselen sitter på rätt höjd.

6. Dra ned bandinställningen och ställ

in lämplig längd för att se till att barnet sitter ordentligt fast.

! Ha alltid barnet säkert i selen som ska vara ordentligt åtdragen, ta bort eventuellt slack.

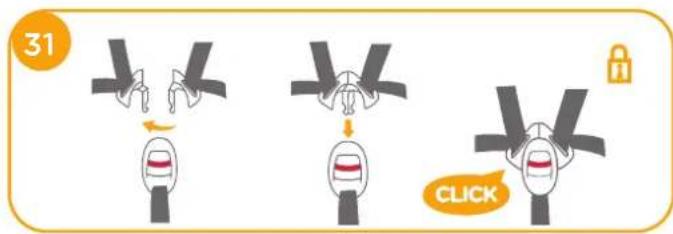

Tryck på den röda knappen för att öppna spännet.

för att ta bort det mjuka materialet. För att montera fast det mjuka materialet igen, upprepa stegen ovan i omvänd ordning. Borttagning av mjuka delar

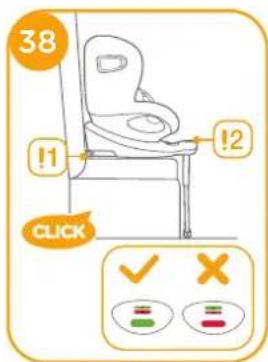

! ISOFIX-anslutningarna måste fästas och låsas på ISOFIX- förankringspunkterna.

! Stödbenet måste vara installerat korrekt med grön indikator.

medan du drar ut axelselarna till den önskade längden (dra från de fasta axeldynorna för att förlänga).

genom att trycka på den röda knappen.

! Efter att kilen tagits bort från insatsen, förvara den utom räckhåll för barn. ! Tvätta sätesskyddet och inre kuddarna med kallt vatten under 30 °C. ! Stryk inte det mjuka materialet. ! Blek inte eller kemtvätta det mjuka materialet. ! Använd inte outspädda rengöringsmedel, bensin eller andra organiska lösningsmedel för att tvätta den förstärkta bilbarnstolen eller basen. Det kan skada den förstärkta bilbarnstolen. ! Vrid inte ur klädseln och inre stoppning i ett försök att torka dem. Det kan göra att sätesmaterialet och inre kuddarna veckas. ! Häng sätesskyddet och inre kuddarna att torka i skuggan. ! Ta bort den förstärkta bilbarnstolen och basen från fordonet om det inte skall användas under en längre tid. Placera den förstärkta bilbarnstolen på en sval och torr plats där ditt barn inte kan komma åt den. ! Gör inga otillbörliga ändringar på selefästen vid rengöring. Skötsel och underhåll
