INSTRUKCJA OBSŁUGI ISpin 360 Joie

Gratulujemy zostania członkiem rodziny Joie! Bardzo się cieszymy z możliwości wspólnego podróżowania z Państwa dzieckiem. Podczas podróży z podwyższonym fotelikiem samochodowym dla dziecka marki i-Spin 360, będzie używany wysokiej jakości, podwyższony fotelik samochodowy dla dziecka z certyfikatem bezpieczeństwa i-Size. Prosimy o uważne przeczytanie tego podręcznika i wykonanie każdej czynności, aby zapewnić wygodną jazdę i najlepsze zabezpieczenie dziecka.Aby używać tego podwyższonego fotelika samochodowego Joie z połączeniami i-Size ISOFIX zgodnie z normą ECE R129/03, dziecko musi spełniać następujące wymagania.Ustawienie tyłem do kierunku jazdy: Wzrost dziecka 40 - 105 cm/Waga dziecka 19 kg; Ustawienie przodem do kierunku jazdy: Wzrost dziecka 76 - 105 cm/Waga dziecka ≤ 19 kg Podstawa Przed instalacją i rozpoczęciem używania produktu należy przeczytać wszystkie instrukcje z tego podręcznika.! WAŻNE: ZACHOWAJ DO WYKORZYSTANIA W PRZYSZŁOŚCI.NALEŻY PRZECZYTAĆ UWAŻNIE.Podręcznik należy trzymać we wnęce, w tylnej części podstawy, jak na rysunku po prawej.W celu uzyskania informacji o gwarancji, należy odwiedzić naszą stronę internetową, pod adresem joiebaby.com Wykaz części Rys. 1 Oparcie głowyRys. 2 Wkładka siedzeniaRys. 3 SprzączkaRys. 4 Przycisk regulacji uprzęży Rys. 5 Regulowana uprzążRys. 6 Zwolnienie zamknięcia Smart Ride™Rys. 7 Wspornik obciążeniaRys. 8 Przycisk regulacji wspornika obciążeniaRys. 9 Wskaźnik wspornika obciążeniaRys. 10 Przycisk regulacji odchylenia oparciaRys. 11 Przycisk obrotuRys. 12 Pas na ramionaRys. 13 Wkładka dla noworodka Rys. 14 Dźwignia regulacji oparcia głowyRys. 15 Osłona chroniąca przed uderzeniem bocznymRys. 16 Wnęka do przechowywania instrukcji obsługiRys. 17 Złącze ISOFIXRys. 18 Przycisk regulatora mocowania ISOFIXRys. 19 Prowadnice ISOFIXUpewnij się, że nie brakuje żadnych części. Jeśli czegoś brakuje, skontaktuj się ze sprzedawcą.

Aby używać tego podwyższonego fotelika samochodowego z połączeniami ISOFIX zgodnie z normą ECE R129/03, dziecko musi spełniać następujące wymagania. Ustawienie tyłem do kierunku jazdy: Wzrost dziecka 40 - 105 cm/Waga dziecka ≤ 19 kg; Ustawienie przodem do kierunku jazdy: Wzrost dziecka 76 - 105 cm/Waga dziecka ≤ 19 kg;

NIE PRZEKROCZY WIEKU 15 miesięcy (patrz instrukcja).

Wspornik obciążenia powinien stykać się z podłogą pojazdu, a pasy, którymi przypięte jest dziecko powinny być dopasowane do budowy jego ciała. Pasy nie mogą być skręcone.

Po umieszczeniu dziecka w podwyższonym foteliku samochodowym dla dziecka, należy właściwie założyć pas bezpieczeństwa i upewnić się, że każdy pas biodrowy jest założony nisko, aby pewnie podtrzymywał biodro. Powinien być on naciągnięty.

Podwyższony fotelik samochodowy dla dziecka należy wymienić na nowy w przypadku jego narażenia na działanie gwałtownych naprężeń w wyniku wypadku. Wypadek może spowodować niewidoczne uszkodzenie. OSTRZEŻENIE

Należy mieć na uwadze niebezpieczeństwo wykonywania zmian lub przeróbek w urządzeniu bez uzyskania zatwierdzenia przez kompetentny urząd oraz niebezpieczeństwo wynikające z nieprzestrzegania instrukcji instalacji dostarczanych przez producenta podwyższonego dziecięcego fotelika samochodowego.

Podwyższony fotelik samochodowy należy chronić przed promieniami słonecznymi. W przeciwnym razie może być on zbyt gorący dla skóry dziecka. Przed umieszczeniem dziecka w podwyższonym foteliku samochodowym należy zawsze dotknąć fotelika.

Nie należy pozostawiać dziecka w podwyższonym foteliku samochodowym bez opieki.

Bagaż lub inne przedmioty, które mogą doprowadzić do powstania obrażeń ciała w wyniku kolizji powinny być prawidłowo zabezpieczone.

Nie należy używać podwyższonego fotelika bez nałożonych miękkich wkładek.

Miękkich wkładek nie należy zastępować innymi niż zalecane przez producenta, ponieważ stanowią one integralny element skuteczności działania dziecięcego fotelika samochodowego.

NIE należy używać żadnych innych punktów styku do przenoszenia obciążenia niż opisane w instrukcji i oznaczone na podwyższonym foteliku samochodowym.241 242 OSTRZEŻENIE

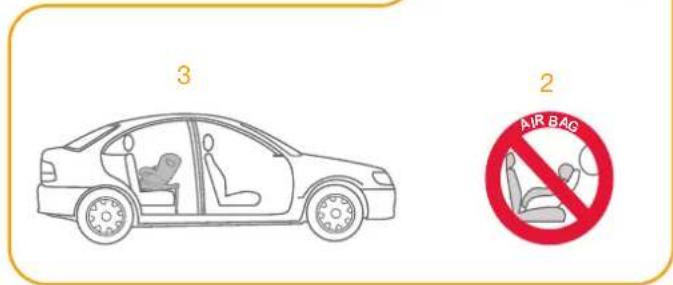

NIGDY NIE należy instalować tego podwyższonego fotelika samochodowego dla dziecka, kiedy służy do przewożenia dziecka, na siedzeniach wyposażonych w poduszki powietrzne.

Przed zakupem podwyższonego fotelika samochodowego dla dziecka należy upewnić się, czy może zostać on prawidłowo zamontowany w pojeździe.

ŻADEN podwyższony dziecięcy fotelik samochodowy nie gwarantuje pełnej ochrony przed obrażeniami w wypadku. Jednakże, prawidłowe używanie tego podwyższonego fotelika samochodowego zmniejszy niebezpieczeństwo odniesienia poważnych obrażeń lub zgonu dziecka.

NIE NALEŻY montować ani używać tego podwyższonego fotelika samochodowego, nie postępując ściśle według instrukcji i ostrzeżeń zawartych w tej Instrukcji, ponieważ w przeciwnym razie dziecko może zostać narażone na poważne obrażenia lub śmierć.

NIE należy używać tego podwyższonego fotelika samochodowego, jeśli jest uszkodzony lub gdy brakuje w nim części.

NIE należy pozostawiać dziecka w dużym/zbyt obszernym ubraniu, ponieważ może to uniemożliwić prawidłowe i bezpieczne zamocowanie dziecka paskami uprzęży na ramionach i pasem kroczowym między udami.

NIE należy pozostawiać tego podwyższonego dziecięcego fotelika samochodowego lub innych elementów z odpiętym pasem lub niezabezpieczonego w pojeździe, ponieważ niezabezpieczony podwyższony fotelik może zostać wyrzucony i może spowodować obrażenia pasażerów podczas nagłego skrętu, gwałtownego zatrzymania lub kolizji. OSTRZEŻENIE

NIGDY nie należy stosować używanego podwyższonego fotelika samochodowego lub podwyższonego fotelika, którego historia nie jest znana, ponieważ może on mieć uszkodzenia strukturalne, zagrażające bezpieczeństwu dziecka.

NIGDY nie należy używać linek ani żadnych innych substytutów do mocowania w pojeździe podwyższonego fotelika samochodowego dla dziecka lub mocowania dziecka w podwyższonym foteliku samochodowym.

Upewnić się, czy podwyższony fotelik samochodowy została zamontowany w taki sposób, że żadna jego część nie utrudnia ruchu foteli przesuwanych lub działania drzwi pojazdu.

Należy omówić ze sprzedawcą sprawy dotyczące konserwacji, naprawy i wymiany części.

Podwyższony fotelik samochodowy należy wyjąć z pojazdu, gdy nie jest używany przez dłuższy czas.

Nie należy w żaden sposób smarować części podwyższonego fotelika samochodowego.

Zawsze należy zapiąć dziecko w podwyższonym foteliku samochodowym, nawet na krótkich trasach, ponieważ wówczas zdarza się większość wypadków.

Należy często sprawdzać prowadnice ISOFIX pod kątem zabrudzeń i w razie potrzeby należy je wyczyścić. Niezawodność może ulec pogorszeniu w wyniku przedostania się zabrudzeń, kurzu, okruchów jedzenia, itp.

NIE należy wkładać do tego podwyższonego fotelika samochodowego niczego innego, poza zalecanymi poduszkami wewnętrznymi.243 244 Sytuacja zagrożenia W sytuacji zagrożenia lub po wypadku najważniejsze jest, aby udzielić dziecku pierwszej pomocy i jak najszybciej poddać je konsultacji lekarskiej. Informacje o produkcie „i-Size” (Zintegrowane uniwersalne systemy ISOFIX podwyższonego dziecięcego fotelika samochodowego) to kategoria systemu podwyższonego fotelika samochodowego stosowana we wszystkich pozycjach foteli i-Size pojazdu.

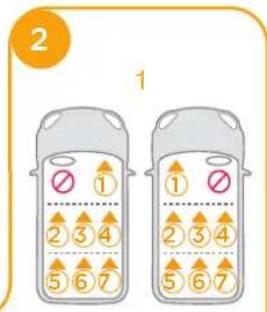

1. Zgodnie z przepisami ECE R129/03 fotelik samochodowy produkt

to uniwersalny podwyższony fotelik samochodowy dla dziecka ISOFIX klasy ISO/F2X i powinien być on mocowany przy użyciu połączeń ISOFIX.

2. Podwyższony fotelik samochodowy jest zgodny z systemem „i-Size”.

Posiada on aprobatę zgodności z przepisami nr 129, do używania w pozycjach siedzenia pojazdu zgodnych z i-Size, według wskazania przez producentów pojazdów w podręczniku użytkownika pojazdu.

3. W przypadku wątpliwości należy się skontaktować z producentem

podwyższonego fotelika samochodowego dla dziecka lub sprzedawcą. Materiały Tworzywa sztuczne, metal, tkaniny Nr patentu W trakcie patentowania Uwagi dotyczące montażu

Wybór trybu montażu Instalacja podstawy

! Po umieszczeniu podstawy na fotelu pojazdu, docisnąć wspornik obciążenia do podłogi.

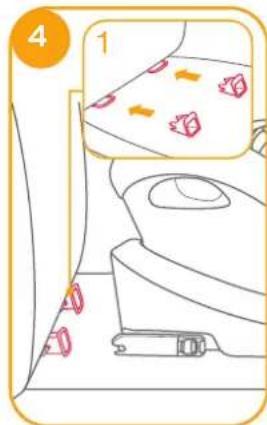

! W celu ułatwienia montażu wstawić prowadnice ISOFIX.

Wymiary dzieckaTryb montażuMontażWiek odniesieniaPozycja ułożenia ECE R129/03Wiek dzieckaTryb montażuMontażZwolnienie zamknięcia Smart Ride 40 cm-105 cm/ 19 kg76 cm-105 cm/ 19 kgTryb tyłem do kierunku jazdyTryb przodem do kierunku jazdy przybliżeniu 4 latOd 15 miesięcy do około 4 latPozycja 1 - 6Pozycja 1 - 60 do 15 miesięcypowyżej 15 miesięcyTryb tyłem do kierunku jazdyTryb tyłem/przodem do kierunku jazdy lub247 248 ! Dostępnych jest 11 pozycji regulacji dla systemu ISOFIX. Naciskając przycisk ISOFIX

-1, wyciągnij złącze ISOFIX.

! Upewnij się, że obydwa złącza ISOFIX są solidnie przymocowane do ich punktów kotwiących ISOFIX. Kolory wskaźników na obydwóch złączach ISOFIX powinny być całkowicie zielone.

! Po pomyślnym zakończeniu montażu zaczepów ISOFIX naciśnij ponownie przyciski regulacji ISOFIX, jednocześnie naciskając tył fotelika w stronę oparcia siedzenia w pojeździe.

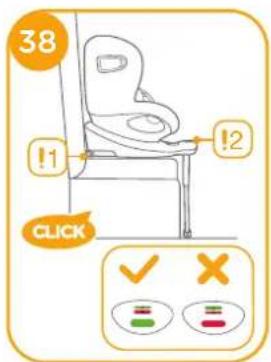

! Po przymocowaniu złączy ISOFIX, docisnąć wspornik obciążenia do podłogi. Gdy wskaźnik wspornika obciążenia jest zielony, oznacza to, że znajduje się on w prawidłowej pozycji. ! Wciśnij przycisk zwalniający wspornika obciążenia, a następnie wyreguluj długość wspornika obciążenia.

! Zawsze należy się upewnić, że noga obciążenia styka się z podłogą pojazdu i pozostaje zablokowana, niezależnie od tego, czy w wzmocnionym foteliku dziecięcym znajduje się dziecko, czy nie.

Wspornik obciążenia ma 19 pozycji. Gdy wskaźnik wspornika obciążenia pokazuje czerwony kolor, oznacza to, że wspornik obciążenia znajduje się w nieprawidłowej pozycji.

Upewnij się, że wspornik obciążenia całkowicie dochodzi do panelu podłogi pojazdu. Kolor czerwony oznacza, że wspornik nie został zamontowany prawidłowo.

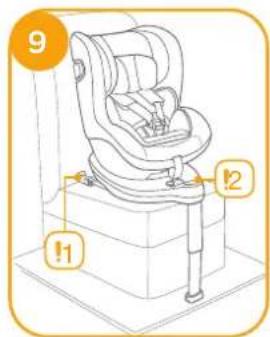

Sprawdź, czy podstawa jest bezpiecznie zainstalowana, pociągając za obydwa złącza ISOFIX.

Złącza ISOFIX muszą być podłączone i zablokowane w punktach kotwiących ISOFIX.

Wspornik obciążenia musi być zamontowany prawidłowo ze wskaźnikiem w kolorze zielonym.

Odłączanie podstawy Aby odłączyć od pojazdu, naciśnij przycisk regulatora ISOFIX

-1 i odsuń podstawę od siedzenia.

Następnie naciśnij i zwolnij złącza z mocowań ISOFIX pojazdu.

Aby zapobiec uszkodzeniom w czasie przenoszenia, naciśnij przycisk regulatora ISOFIX

-1 i złóż całkowicie złącze.

Upewnij się, czy osłona przed uderzeniami bocznymi jest zablokowana w położeniu otwartym, w celu zapewnienia maksymalnego bezpieczeństwa w przypadku uderzeń bocznych.

1. Osłony przed uderzeniami

bocznymi są aktywowane automatycznie, kiedy sprzączka uprzęży cofnie się do położenia i uprząż zostanie naprężona, obie strony otworzą się automatycznie.

2. Osłona przed uderzeniami

bocznymi naprzeciwko drzwi pojazdu może być zamknięta w celu zwiększenia ilości miejsca do siedzenia, jeżeli konieczne. Strona bliżej zewnętrza pojazdu powinna być zawsze w położeniu otwartym.

3. Osłonę przed uderzeniami

bocznymi można otworzyć ręcznie, jak pokazano na

Zastosowanie osłony przed uderzeniami bocznymi

Ściśnij przycisk regulacji nachylenia

w celu wyregulowania podwyższonego fotelika samochodowego dla dziecka do właściwego położenia. Kąty nachylenia są pokazane na ilustracji

Po wyregulowaniu, sprawdź ponownie pozycję wspornika obciążenia. W trybie przewożenia tyłem do kierunku jazdy jest dostępnych 6 kątów ułożenia i 6 pozycji w trybie przodem do kierunku jazdy. Regulacja nachylenia

Regulacja wysokości dla oparcia głowy i uprzęży na ramiona patrz rysunki

1. Wyreguluj oparcie głowy i sprawdź

na poziomie lub niżej, czy uprząż na ramiona znajduje się na prawidłowej wysokości zgodnie z

! W przypadku ustawienia tyłem do kierunku jazdy wysokość pasów na ramiona musi pokrywać się z wysokością ramion dziecka lub znajdować niżej.

! W przypadku ustawienia przodem do kierunku jazdy wysokość pasów na ramiona musi pokrywać się z wysokością ramion dziecka.

2. Ściśnij dźwignię regulacji oparcia

, a w międzyczasie pociągnij w górę lub wciśnij w dół oparcie głowy, aż do zaskoczenia do jednej z 6 pozycji. Pozycje oparcia głowy są pokazane na rys.

Korzystanie w trybie przewożenia tyłem do kierunku jazdy (Wzrost dziecka 40 - 105 cm/Waga dziecka ≤ 19 kg/ noworodki - 4 lata) patrz rysunki

! Zainstaluj podwyższony dziecięcy fotelik samochodowy na tylnym siedzeniu pojazdu, a następnie umieść dziecko w podwyższonym foteliku samochodowym. ! Przesuń blokadę Smart Ride™ w lewo, kiedy podwyższony dziecięcy fotelik samochodowy wykorzystywany jest w trybie przewożenia tyłem do kierunku jazdy.

1. Naciśnij przycisk regulatora

-1 i odsuń podstawę od siedzenia pojazdu.

2. Naciśnij przycisk obrotu, aby

obrócić fotelik w celu łatwiejszego włożenia/wyjęcia dziecka z boku,a następnie obróć fotelik do pozycji przewożenia tyłem do kierunku jazdy.

! Naciśnij przyciski obrotu z dowolnej strony, aby obrócić podwyższony dziecięcy fotelik samochodowy.

! Należy zawsze się upewnić, że podwyższony fotelik dla dziecka pozostaje zablokowany w trybie skierowanym przodem do kierunku jazdy lub tyłem do kierunku jazdy, niezależnie od tego, czy w podwyższonym foteliku znajduje się dziecko, czy nie.

3. Po pomyślnym zakończeniu

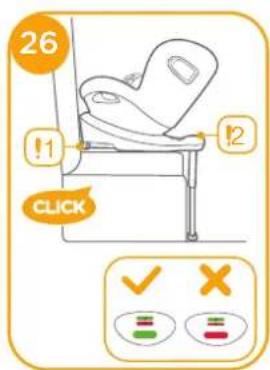

montażu zaczepów ISOFIX naciśnij ponownie przyciski regulacji ISOFIX, jednocześnie naciskając tył fotelika w stronę oparcia siedzenia w pojeździe.

! Złącza ISOFIX muszą być podłączone i zablokowane w punktach kotwiących ISOFIX.

! Wspornik obciążenia musi być zamontowany prawidłowo ze wskaźnikiem w kolorze zielonym.

1. Naciśnij przycisk regulatora

uprzęży, wyciągając jednocześnie uprząż na ramiona do prawidłowej (ciągnij od miejsca poniżej przytwierdzonych wkładek na ramiona w celu wydłużenia) długości.

2. Odblokuj sprzączkę uprzęży

naciskając czerwony przycisk.

3. Przymocuj sprzączki z obu stron

które umieszczone są z obu stron fotela, aby uczynić umieszczanie dziecka w pozycji przewożenia tyłem do kierunku jazdy, wygodniejszym.

4. Upewnij się, że wkładka dla

noworodków posiada przymocowaną piankę, zanim zostanie ona użyta dla noworodka.

5. Umieść dziecko w podwyższonym foteliku samochodowym dla

dziecka i przełóż oba ramiona przez uprząż. ! Po posadzeniu dziecka sprawdź ponownie, czy uprząż na ramiona znajduje się na prawidłowej wysokości.

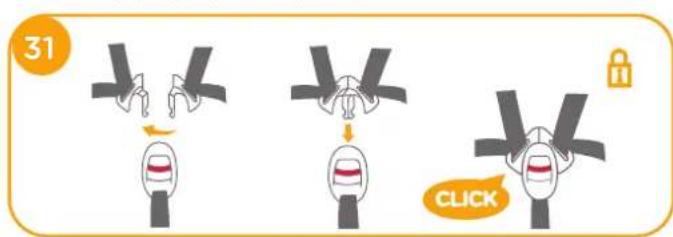

6. Zatrzaśnij sprzączkę. Patrz rys.

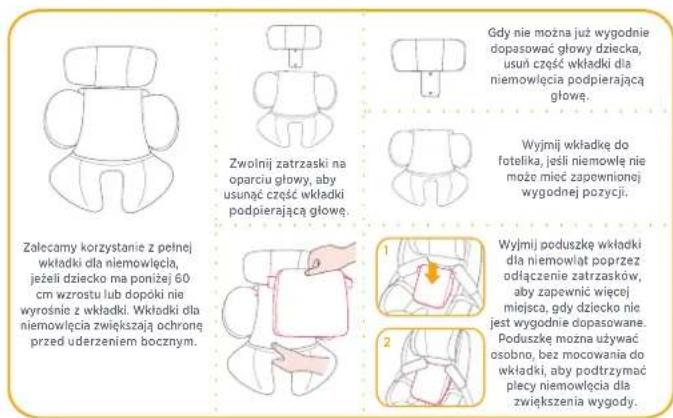

Zalecamy korzystanie z pełnej wkładki dla niemowlęcia, jeżeli dziecko ma poniżej 60 cm wzrostu lub dopóki nie wyrośnie z wkładki. Wkładki dla niemowlęcia zwiększają ochronę przed uderzeniem bocznym.Zwolnij zatrzaski na oparciu głowy, aby usunąć część wkładki podpierającą głowę.Gdy nie można już wygodnie dopasować głowy dziecka, usuń część wkładki dla niemowlęcia podpierającą głowę.Wyjmij wkładkę do fotelika, jeśli niemowlę nie może mieć zapewnionej wygodnej pozycji.Wyjmij poduszkę wkładki dla niemowląt poprzez odłączenie zatrzasków, aby zapewnić więcej miejsca, gdy dziecko nie jest wygodnie dopasowane. Poduszkę można używać osobno, bez mocowania do wkładki, aby podtrzymać plecy niemowlęcia dla zwiększenia wygody.

7. Pociągnij w dół regulator uprzęży i

wyreguluj do prawidłowej długości, aby się upewnić, że dziecko jest odpowiednio zabezpieczone.

! Dziecko zawsze powinno być zabezpieczone uprzężą i odpowiednio przytrzymane przez usunięcie wszystkich luzów. patrz rysunki

! Zainstaluj podwyższony dziecięcy fotelik samochodowy na siedzeniu pojazdu, a następnie umieść dziecko w podwyższonym foteliku samochodowym. ! Przesuń blokadę Smart Ride™ w prawo, kiedy podwyższony dziecięcy fotelik samochodowy wykorzystywany jest w trybie przewożenia przodem do kierunku jazdy.

1. Naciśnij przycisk regulatora

-1 i odsuń podstawę od siedzenia pojazdu.

Korzystanie w trybie przewożenia przodem do kierunku jazdy (Wzrost dziecka 76 - 105 cm/Waga dziecka ≤ 19 kg/ 15 miesięcy - 4 lata)

2. Naciśnij przycisk obrotu, aby

obrócić fotelik w celu łatwiejszego włożenia/wyjęcia dziecka z boku,a następnie obróć fotelik do pozycji przewożenia przodem do kierunku jazdy.

! Naciśnij przyciski obrotu z dowolnej strony, aby obrócić podwyższony dziecięcy fotelik samochodowy. ! Należy zawsze się upewnić, że podwyższony fotelik dla dziecka pozostaje zablokowany w trybie skierowanym przodem do kierunku jazdy lub tyłem do kierunku jazdy, niezależnie od tego, czy w podwyższonym foteliku znajduje się dziecko, czy nie.

3. Po pomyślnym zakończeniu

montażu zaczepów ISOFIX naciśnij ponownie przyciski regulacji ISOFIX, jednocześnie naciskając tył fotelika w stronę oparcia siedzenia w pojeździe.

2259 2603. Przymocuj sprzączki z obu stron fotela, jak pokazano na , które umieszczone są z obu stron fotela, aby uczynić umieszczanie dziecka w pozycji przewożenia przodem do kierunku jazdy, wygodniejszym.4. Podczas instalacji podwyższonego dziecięcego fotelika samochodowego w pozycji przewożenia przodem do kierunku jazdy, nie należy używać wkładki dla noworodka.5. Umieść dziecko w podwyższonym foteliku samochodowym dla dziecka i przełóż oba ramiona przez uprząż. Zatrzaśnij sprzączkę. ! Po posadzeniu dziecka sprawdź ponownie, czy uprząż na ramiona znajduje się na prawidłowej wysokości.6. Pociągnij w dół regulator uprzęży i wyreguluj do prawidłowej długości, aby się upewnić, że dziecko jest odpowiednio zabezpieczone.

! Dziecko zawsze powinno być zabezpieczone uprzężą i odpowiednio przytrzymane przez usunięcie wszystkich luzów.

Naciśnij czerwony przycisk, aby zwolnić sprzączkę. Wykonać czynności

w celu odłączenia elementów miękkich.Aby ponownie zamontować miękkie elementy, wykonaj czynności opisane powyżej w odwrotnej kolejności. Odłączanie miękkich elementów

! Złącza ISOFIX muszą być podłączone i zablokowane w punktach kotwiących ISOFIX.

! Wspornik obciążenia musi być zamontowany prawidłowo ze wskaźnikiem w kolorze zielonym.

Przypinanie dziecka 1. Naciśnij przycisk regulatora uprzęży, wyciągając jednocześnie uprząż na ramiona do prawidłowej (ciągnij od miejsca poniżej przytwierdzonych wkładek na ramiona w celu wydłużenia) długości.

2. Odblokuj sprzączkę uprzęży naciskając czerwony przycisk.

! Po wyjęciu klina z wkładki, należy go przechować w miejscu, gdzie nie ma dostępu dziecko. ! Pokrowiec siedzenia i obicie wewnętrzne należy myć zimną wodą o temperaturze poniżej 30°C. ! Nie należy prasować miękkich elementów. ! Nie należy wybielać lub czyścić chemicznie miękkich elementów. ! Nie należy używać nierozcieńczonych detergentów, benzyny lub innych rozpuszczalników organicznych, do mycia podwyższonego fotelika samochodowego dla dziecka lub podstawy. Mogą one spowodować uszkodzenie podwyższonego fotelika samochodowe- go dla dziecka. ! Nie wykręcać pokrowca siedzenia oraz obicia wewnętrznego w celu wysuszenia. Może to spowodować zagniecenia na pokrowcu siedzenia i na obiciu wewnętrznym. ! Pokrowiec siedzenia i obicie wewnętrzne należy ręcznie wysuszyć w cieniu. ! Podwyższony fotelik samochodowy dla dziecka i podstawę należy wyjąć z pojazdu, gdy długo nie będą używane. Podwyższony fotelik samochodowy należy umieścić w chłodnym, suchym miejscu, bez dostępu dziecka. ! Nie manipulować przy połączeniach uprzęży w czasie czyszczenia. Pielęgnacja i konserwacja
