BRUKSANVISNING i-Chapp FX Joie

7 Klemme til skuldersele

1 2 3

Pleje og vedligeholdelse

Gratulerer med å bli en del av Joie-familien! Vi er så glade for å bli en del av reisen til deg og barnet ditt. Når du reiser med i-Chapp™ FX beltepute uten rygg, bruker du et helsertifisert forsterket barnesete av høy kvalitet. Les nøye gjennom denne håndboken og følg alle trinn for en behagelig tur der barnet er så godt beskyttet som mulig.

For at bruk av denne belteputen fra Joie skal være i henhold til ECE R129/04 må barnet være innenfor følgende mål. Barnets høyde 137-150 cm (referansealder 7-12 år).

Beltepute

Les alle instruksjonene i denne bruksanvisningen før du monterer og bruker produktet.

! VIKTIG: BEHOLD FOR FREMTIDIG OPPSLAG. LES NÖYE.

! Ta vare på hurtigstartveiledningen for fremtidig referanse.

Du finner garantiinformasjon på värt nettsted: joiebaby.com

Påse at du har alle delene før montering. Hvis noen del mangler, kontakter du din lokale forhandler. Det kreves ingen verktøy for montering.

1 Armlene
2 Base
3 Koppholdere
4 ISOFIX-kontaktførere

5 ISOFIX-kontakt
6 Skulderseleanker
7 Plasseringsklemme for skulderbelte

1 2 3

ADVARSEL

! INGEN beltepute kan garantere full beskyttelse mot skade ved en ulykke. Riktig bruk av denne belteputen vil imidlertid redusere risikoen at barnet ditt blir alvorlig skadet eller dør.
! Sørg alltid for å følge instruksjonene for installasjon riktig. Da kan du sørge for at belteputen fungerer så sikkert som mulig.
! Pass på at de stive gjenstandene og plastdelene på belteputen blir plassert og installert slik at de ikke kan hemmes av et flyttbart sete eller en av bilens dører.
! For at bruk av denne belteputen skal være i henhold til ECE R129/04 må barnet være innenfor følgende mål: Barnets høyde 137-150 cm (referansealder: 7-12 år). Kun fremovervendt (i kjøretøyets kjøreretning)
! Det forbedrede barnesetet passer kanskje ikke i alle godkjente kjøretøy.
! Alle remmer som holder belteputen i kjøretøyet, skal være stramme. Eventuelle remmer som holder fast barnet, skal tilpasses kroppen til barnet. Remmene skal ikke vris.
! Belteputen bør skiftes ut hvis den har blitt utsatt for tung belastning ved ulykke eller hvis det har falt.

ADVARSEL

! Denne belteputen skal bare brukes i en bil.
! Ikke endre eller legg til noe på belteputen uten godkjenning fra typegodkjenningsmyndigheten. IKKE fjern noe av det hvite EPP/EPS-skummet. Ellers kan det føre til alvorlige problemer med sikkerhet.
! IKKE bruk beltestolen hvis overflatene er for varme mot sollys.
! La aldri barnet være uten tilsyn i belteputen eller kjøretøyet, ikke engang i noen minutter.
! All bagasje eller andre gjenstander som kan gi personskader ved kollisjon, skal være forsvarlig festet.
! Belteputen skal ikke brukes uten de myke delene.
! De myke delene på belteputen skal ikke byttes ut med noen andre enn de som er anbefalt av produsenten, da de er vesentlige for ytelsen til barnesetet.
! Barn skal alltid sitte i belteputen, selv på korte turer, da dette er når de fleste ulykker oppstår.
! IKKE la denne belteputen eller andre gjenstander være ufestet med belte eller usikret i bilen. Fjern belteputen fra bilen hvis den ikke brukes regelmessig, og oppbevar den i tørre omgivelser beskyttet fra solen.

ADVARSEL

! Man bør ikke bruke en brukt beltepute som man ikke kjenner historikken til. Det kan ha usynlige strukturelle skader eller mangler på grunn av feil bruk/lagring.
! IKKE bruk andre bærende kontaktpunkter annet enn de som står beskrevet i instruksjonene og markert på belteputen.
! IKKE bruk belteputen med:
1. bilseter vendt sidelengs eller bakover i forhold til kjøretøyets kjøreretning.
2. bilseter som kan beveges under installasjon.
! Kontakt forhandleren for spørsmål vedrørende vedlikehold, reparasjon og utskifting av deler.
! For å unngå brannskader må du aldri legge varme væsker i koppholderne på belteputen.

Nødsituasjon

Ved nødstilfeller eller ulykker er det viktigste at barnet blir tatt hånd om med førstehjelp og medisinsk behandling umiddelbart.

Produktinformasjon

1. Dette er et universelt beltepute forbedret barnesetesystem. Det er godkjent i henhold til FN-forskrift nr. 129, for bruk i i-Size-kompatible og universale sitteplasser som angitt av kjøretøyprodusenten i brukerhåndboken til kjøretøyet.
2. Hvis du er i tvil, tar du kontakt med produsenten eller forhandleren av det forbedrede barnesetet.

Produkt Beltepute

Materialer Plast, metall, tekstiler

Egnet for Barn med høyde 137-150 cm (Referansealder 7-12 år).

Installasjon Forovervendt (i kjøretøyets kjøreretning)

Merknader for installasjon

se bilder 1 - 3

Installasjon ved bruk av ISOFIX-system og 3-punktsbelte eller kun med 3-punktsbelte

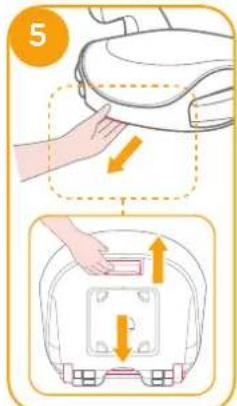

se bilder 4 - 16

Hvis bilen er utstyrt med ISOFIX, kan bilens nedre festepunkter være synlige i foldene på bilsetet. Se bruksanvisningen til bilen for nøyaktige steder, identifisering av ankerpunkter og krav til bruk.

1. Monter ISOFIX-førerne i ISOFIX-ankerpunktene. 4 ISOFIX-førerne kan beskytte overflaten av bilsetet fra riving. De kan også føre ISOFIX-kontaktene.
2. Trykk ISOFIX- justeringsknappen for å trekke ut ISOFIX-kontaktene.

Drei ISOFIX-kontaktene 180 grader til de peker i retningen til ISOFIX-førerne.

4

5

6 1 2 1 2 1

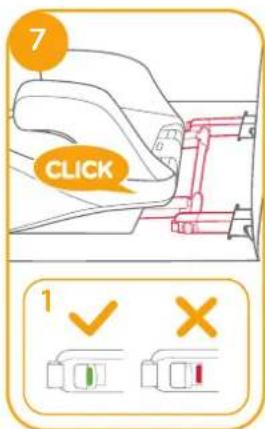

1. Sett ISOFIX-kontaktene på linje med ISOFIX-ankerpunktene, og klikk deretter begge ISOFIX-kontaktene i ISOFIX-ankerpunktene. 7

! Sørg for at begge ISOFIX-kontaktene er sikkert festet til ISOFIX-ankerpunktene. Fargene på indikatorene på begge ISOFIX-kontaktene skal være helt grønne. 7 -1 ! Kontroller at belteputen er sikkert montert ved å trekke på begge ISOFIX-kontaktene.

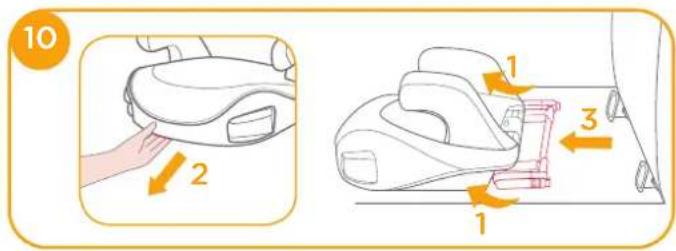

1. Trykk ISOFIX- justeringsknappen for å trekke seteryggen bakover til ønsket posisjon.

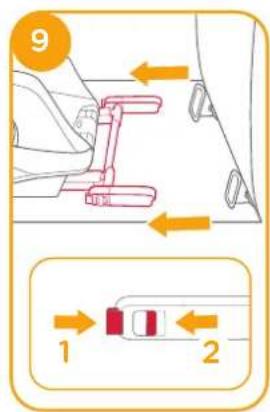

a. Trykk den sekundære låseknappen 9-1 først og så knappen 9-2 på ISOFIX-kontaktene før du fjerner belteputen fra kjøretøysetet.

b. Drei ISOFIX-kontaktene 180 grader, og trykk deretter ISOFIX-justeringsknappen for å folde ISOFIX-kontaktene.

9 1 2

10 2 1 3 1

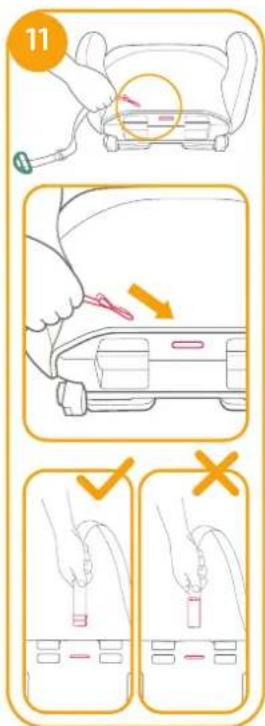

Sett enden av

plasseringsklemmen for skulderbelte inn i hullet på basen.

! Kontroller at retningen til skulderseleankeret er som for å unngå skade på barnet sitt rygg hvis skulderseleankeret er i motsatt retning.
! Trekk lett i plasserings-klemmenettingen for skulderbeltet for å sikre at båndet er festet til basen.

! Skyv skulderseleankeret for å justere lengden på nettingen.

Skyv plasseringsklemmen for skulderbelte for å sikre at klemmen er nær skulderen til barnet, 15 -1 og spenn fast bilens sikkerhetsbelte. 15 -3

! For å få sikrest feste foreslår vi at plasseringsklemmen for skulderbeltet settes på linje med det høyeste punktet på skulderen til barnet.
! IKKE sett bilbeltet over toppen av armlenene. Det må bestå under armlenene. 15 -2

11 ✓ ×

12

! Belteputen kan ikke brukes hvis bilens låsespennen i kjøretøyet (hunn-enden) er for lang til å forankre belteputen på en sikker måte. ^15 -4
! Når barnet er satt i belteputen, må setebeltet brukes riktig. Sørg for at et eventuelt hoftebelte sitter lavt nede, slik at bekkenet er godt festet.
! Plasser belteputen godt mot baksiden av et fremovervendt bilsete utstyrt med et hofte/skulderbelte.

Ta av de myke delene

se bilde 18

Stell og vedlikehold

! Vask de myke delene og den indre polstringen med kaldt vann under 30 °C.
! Ikke stryk de myke delene.
! Ikke bruk blekemiddel eller tørrens på de myke delene.
! Ikke bruk ufortynnede nøytralt vaskemiddel, bensin eller andre organiske løsemidler til å vaske belteputen. Det kan føre til skade på belteputen.
! Ikke vri opp de myke delene og den indre polstringen med stor kraft for å tørke dem. Det kan gjøre at de myke delene og den indre polstringen blir rynket.
! Tørk de myke delene og den indre polstringen.
! Fjern belteputen fra bilsetet hvis den ikke skal brukes på lengre tid. Legg belteputen på et kjølig, tørt sted der barnet ikke får tilgang til det.
