MANUAL DE USUARIO i-Chapp FX Joie

¡Enhorabuena por unirse a la familia Joie! Estamos encantados de formar parte de su viaje y del de su pequeño. Cuando viaje con el asiento elevador sin respaldo de la serie I-Chapp™ FX, estará utilizando un dispositivo de sujeción para niños mejorado de seguridad totalmente certificado. Lea detenidamente este manual y siga cada paso para garantizar que su bebé viaje cómodamente y esté protegido de la mejor manera posible.

Para utilizar este asiento elevador Joie de acuerdo con ECE R129/04, el niño deberá cumplir los siguientes requisitos:

Altura del niño entre 137cm y 150 cm (edad de referencia entre 7 y 12 años).

Asiento elevador

Lea todas las instrucciones incluidas en este manual antes de instalar y utilizar el producto.

! IMPORTANTE: GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS. LEA DETENIDAMENTE.

! Guarde esta guía de inicio rápido por si tiene que consultarla en otro momento.

Para obtener información sobre la garantía, visite nuestro sitio web en joiebaby.com.

Asegúrese de que están disponibles todas las piezas antes de montar el producto. Si falta alguna pieza, póngase en contacto con su proveedor local. No se necesita ninguna herramienta para el montaje.

1 Reposabrazos
2 Base
3 Portavasos
4 Guías de acoplamientos ISOFIX

5 Conector ISOFIX
6 Anclaje del arnés de los hombros
7 Enganche de colocación del cinturón para los hombros

1 2 3

! NINGÚN asiento elevador puede garantizar una protección total contra lesiones en caso de accidente. Sin embargo, un uso adecuado de este asiento elevador reducirá el riesgo de sufrir lesiones graves o, incluso, la muerte de su hijo.
! Siempre tenga cuidado de seguir las instrucciones de instalación correctamente, lo que garantizará que el asiento elevador funcione a un nivel de seguridad óptimo.
! Tenga cuidado para que los elementos rígidos y las piezas de plástico de un asiento elevador se coloquen e instalen de manera que no puedan quedar atrapados por un asiento móvil o en una puerta del vehículo.
! Para utilizar este asiento elevador de acuerdo con ECE R129/04, el niño deberá cumplir los siguientes requisitos:
Altura del niño de entre 137 cm y 150 cm (edad de referencia: de 7 a 12 años). Solo con orientación hacia adelante (en la dirección de desplazamiento del vehículo)
! El respaldo mejorado para niños puede no caber en todos los vehículos aprobados.
! Las correas que fijan el asiento elevador al vehículo deben estar apretadas, mientras que las correas que sujetan al niño deben ajustarse al cuerpo del niño y no retorcerse.
! El asiento elevador debe reemplazarse si ha sido sometido a cargas pesadas en caso de accidente o si se ha caído.

ADVERTENCIA

! Este asiento elevador no está diseñado para utilizarse en el vehículo.
! No realice modificaciones en el asiento elevador ni incorpore nada en él sin la aprobación de la autoridad de homologación de tipo. NO quite ninguno de los acolchados blancos de EPP/EPS. Si no sigue esta recomendación, se pueden provocar problemas graves de seguridad.
! NO use el asiento si las superficies están demasiado calientes debido a la luz solar.
! Nunca deje al niño desatendido en el asiento elevador ni en el vehículo, ni siquiera durante unos minutos.
! Sujete correctamente el equipaje y cualquier otro objeto susceptible de provocar lesiones en caso de colisión.
! No utilice el asiento elevador sin el acolchado.
! El acolchado del asiento elevador no deberá sustituirse por uno que no esté recomendado por el fabricante, ya que el acolchado constituye una parte esencial del funcionamiento del dispositivo de sujeción.
! Asegure siempre al niño en el asiento elevador, incluso en trayectos cortos, ya que es en estos donde más accidentes se producen.
! NO deje este asiento elevador u otros artículos sin el cinturón abrochado o sin seguridad en el vehículo. Retire el asiento elevador del automóvil si no se usa con regularidad y guárdelo en un lugar seco y protegido del sol.

ADVERTENCIA

! Se recomienda no utilizar un asiento elevador de segunda mano cuyo historial no se conozca. Puede tener daños o defectos estructurales invisibles debido al uso o almacenamiento incorrecto.
! NO utilice ningún punto de contacto de soporte de carga distinto a los que se describen en las instrucciones y aparecen en el asiento elevador.
! NO instale este asiento elevador en las siguientes condiciones:
1. Asientos de vehículo que estén orientados hacia un lado o hacia atrás con respecto a la dirección de desplazamiento del vehículo.
2. Asientos de vehículo que se muevan durante la instalación.
! Para cualquier cuestión de mantenimiento, reparación o sustitución de piezas, consulte a su distribuidor.
! Para evitar quemaduras, nunca coloque líquidos calientes en el portavasos del asiento elevador.

Emergencia

En caso de emergencia o accidente, es muy importante que su hijo reciba primeros auxilios y tratamiento médico de inmediato.

Información del producto

1. Este es un sistema de sujeción para niños mejorado con cojín elevador universal. Está aprobado conforme a la Norma n.º 129 de la ONU, para su uso en asientos de vehículos universales y compatibles con i-Size, tal y como indica el fabricante de vehículos en el manual de usuario de dichos vehículos.
2. En caso de duda, consulte al fabricante o al distribuidor del dispositivo de sujeción para niños mejorado.

Producto Asiento elevador

Materiales Plásticos, metal, telas

N.º de patente Pendiente de patentes

Adecuado para Altura del niño entre 137 cm y 150 cm (edad de referencia entre 7 y 12 años).

Instalación Con orientación hacia adelante (en la dirección de desplazamiento del vehículo)

Consideraciones acerca de la instalación

consulte las imágenes 1 - 3

Instalación utilizando el sistema ISOFIX y el cinturón de seguridad de 3 puntos o utilizando solo este último

consulte las imágenes 4 - 16

Si el vehículo está equipado con ISOFIX, los puntos de sujeción inferiores del vehículo podrían ser visibles en la línea del asiento del vehículo. Consulte el manual de propietario del vehículo para conocer las ubicaciones exactas, la identificación de las sujeciones y los requisitos de uso.

1. Coloque las guías ISOFIX con los puntos de anclaje ISOFIX. ① Las guías ISOFIX pueden proteger la superficie del asiento del vehículo contra roturas. También sirven para guiar los conectores ISOFIX.

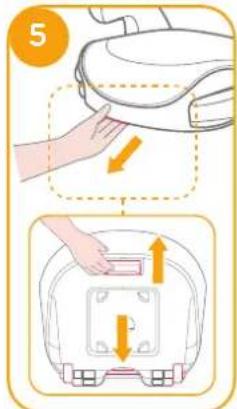

2. Presione el botón de ajuste ISOFIX para extraer los conectores ISOFIX. 5

Gire los conectores ISOFIX 180 grados hasta que estén apuntando en la dirección de las guías ISOFIX.

4

5

6 1 2 1 2 1

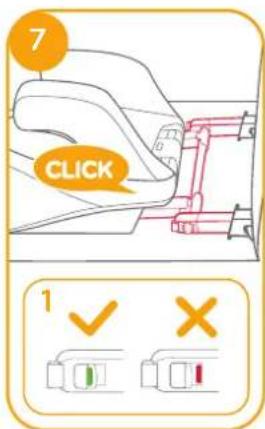

1. Alinee los conectores ISOFIX con los puntos de anclaje ISOFIX y, a continuación, introduzca ambos conectores ISOFIX en dichos puntos de anclaje ISOFIX hasta que escuche un clic.

! Asegúrese de que ambos conectores ISOFIX queden firmemente sujetos a sus puntos de anclaje ISOFIX. Los colores de los indicadores de ambos conectores ISOFIX deberán aparecer completamente en verde. 7 -1

Para asegurarse de que el asiento está instalado de forma segura, tire de ambos conectores ISOFIX.

1. Presione el botón de ajuste ISOFIX para retraer el respaldo a la posición deseada.

1. Para sacar el asiento elevador:

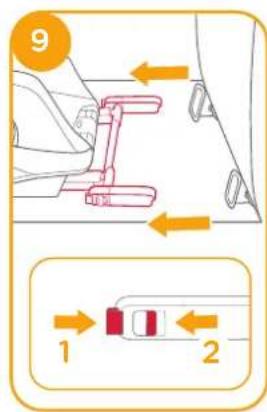

a. Pulse primero el botón de bloqueo secundario 9 -1 y, a continuación, el botón 9 -2 de los conectores ISOFIX antes de quitar el asiento elevador del asiento del vehículo.

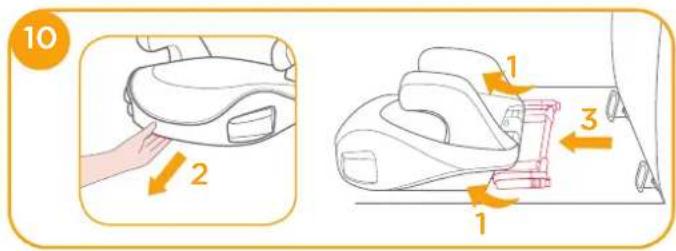

b. Gire los conectores ISOFIX 180 grados y luego presione el botón de ajuste ISOFIX para doblar dichos conectores.

9 1 2

10 2 1 3 1

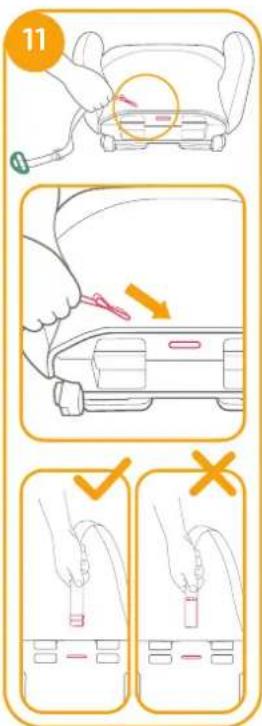

Inserte el extremo de la cincha del enganche de colocación del cinturón para los hombros en el orificio de la base.

! Compruebe la dirección del anclaje del arnés de los hombros como se muestra en 16 para evitar dañar la espalda del niño si dicho anclaje está en la dirección opuesta.
! Tire ligeramente de la cincha del enganche de colocación del cinturón para los hombros para asegurarse de que dicha cincha esté fija en la base. 12
! Deslice el anclaje del arnés de los hombros para ajustar la longitud de la cincha.

Deslice el enganche de colocación del cinturón para los hombros para asegurarse de que dicho enganche cerca del hombro del niño, 15 -1. Abroche el cinturón de seguridad del vehículo, 15 -3

! Para lograr la instalación más segura, le recomendamos que el enganche de colocación del cinturón para los hombros esté al mismo nivel que el punto más alto del hombro del niño.
! NO coloque el cinturón del vehículo sobre la parte superior de los reposabrazos. Debe pasar por debajo de los reposabrazos. 15 -2

11 ✓ ×

12

! El asiento elevador no puede utilizarse si la hebilla de seguridad del vehículo (extremo hembra de la hebilla) es demasiado larga para anclar con seguridad el asiento elevador. ⑤-4
Una vez colocado el niño en este elevador, deberá utilizar correctamente el cinturón de seguridad y asegurarse de que ninguna correa de seguridad quede demasiado baja, de forma que la entrepierna quede firmemente sujeta.
! Coloque un asiento elevador firmemente contra el respaldo de un asiento de vehículo equipado con un cinturón para los hombros/cintura orientado hacia adelante.

Consulte la imagen 17

Desmontaje de los materiales mullidos

Consulte la imagen

Cuidados y mantenimiento

! Lave el acolchado y el cojín interior con agua fría a menos de 30 °C.
! No planche el acolchado.
! No limpie en seco ni utilice lejía para lavar el acolchado.
! No utilice detergentes sin diluirlos, gasolina u otros disolventes orgánicos para lavar el asiento elevador. Si lo hace, podría dañar el asiento.
! No retuerza con demasiada fuerza el acolchado ni el cojín interior cuando los seque. Podrían quedar arrugas en el acolchado y el cojín interior.
! Deje secar el acolchado y el cojín interior.
! Retire el asiento elevador del asiento del vehículo cuando no vaya a utilizarlo durante un periodo prolongado de tiempo. Coloque el asiento elevador en un lugar fresco y seco donde su hijo no pueda acceder a él.
