Produkttyp	Soundbar 3.1.2 Kanäle
Marke	Samsung
Modell	HW-Q710A (auch HW-Q700A)
Abmessungen (B x H x T)	980,0 x 60,0 x 115,0 mm
Gewicht der Soundbar	3,6 kg
Gewicht des Subwoofers	5,9 kg (Modell PS-WA75B)
Stromversorgung	DC 19V über AC/DC-Netzteil
Leistungsaufnahme Standby	5,5 W
Gesamtausgangsleistung	360 W (Soundbar: 4 x 30 W + 2 x 20 W + 10 W, Subwoofer: 160 W)
Unterstützte Audioformate	Dolby Atmos, Dolby TrueHD, DTS:X, LPCM 8 Kanäle, usw.
Konnektivität	HDMI ARC/eARC, HDMI-Eingang, optisch, Bluetooth, Wi-Fi, AirPlay 2
Sound-Modi	Standard, Surround, Game Pro, Adaptive Sound
Besondere Funktionen	Q-Symphony, Spacefit Sound, Tap Sound, Alexa-kompatibel
Wandmontage	Möglich mit mitgelieferter Halterung (Schrauben nicht enthalten)
Betriebstemperatur	+5 °C bis +35 °C
Betriebsfeuchtigkeit	10 % ~ 75 %
Sicherheit	Nicht öffnen, keine vom Benutzer reparierbaren Teile
Wartung	Mit einem weichen, trockenen Tuch reinigen; Feuchtigkeit und übermäßige Hitze vermeiden
Ersatzteile	Subwoofer (enthalten), Surround-Lautsprecher-Kit SWA-9500S (optional)
Reparierbarkeit	Reparaturen nur durch qualifiziertes Personal durchführen lassen
Packungsinhalt	Soundbar, Subwoofer, Fernbedienung, Batterien, Kabel, Wandhalterungen

Häufig gestellte Fragen - HW-Q710A SAMSUNG

Wie verbinde ich die Soundbar per HDMI ARC mit meinem Fernseher?

Verwenden Sie ein HDMI-Kabel, um den HDMI-TO-TV-Anschluss (eARC/ARC) der Soundbar mit dem HDMI-ARC-Anschluss Ihres Fernsehers zu verbinden. Stellen Sie sicher, dass die ARC-Funktion in den Fernsehereinstellungen aktiviert ist. Schalten Sie dann beide Geräte ein; das Display der Soundbar zeigt TV ARC an und der Ton kommt von der Soundbar.

Wie verbinde ich die Soundbar per Bluetooth?

Drücken Sie die Taste PAIR auf der Fernbedienung, um in den Modus BT PAIRING zu wechseln. Suchen Sie auf Ihrem Mobilgerät nach Bluetooth-Geräten und wählen Sie [AV] Samsung Soundbar Q700A / Q710A. Wenn ein PIN-Code abgefragt wird, geben Sie 0000 ein.

Was tun, wenn der Subwoofer nicht funktioniert?

Überprüfen Sie, ob die LINK-Leuchte auf der Rückseite des Subwoofers dauerhaft blau leuchtet. Wenn sie blau blinkt oder rot ist, führen Sie eine manuelle Verbindung durch: Schalten Sie die Soundbar aus, halten Sie ID SET auf der Rückseite des Subwoofers 5 Sekunden lang gedrückt (die Leuchte blinkt blau), halten Sie dann die OBEN-Taste auf der Fernbedienung 5 Sekunden lang gedrückt. Die Leuchte wird dauerhaft blau.

Wie aktualisiere ich die Software der Soundbar?

Zwei Methoden: Automatisch: Wenn die Soundbar mit dem Internet verbunden ist, erfolgt das Update automatisch, auch im Standby. Per USB: Laden Sie die Update-Datei von der Samsung-Website herunter, entpacken Sie sie auf einen USB-Stick, stecken Sie ihn in den SERVICE-Anschluss an der Rückseite der Soundbar und schalten Sie sie ein. Während des Updates wird die Meldung UPDATE angezeigt.

Wie stelle ich die Lautstärke des Subwoofers ein?

Verwenden Sie die Taste WOOFER-PEGEL (BASS) auf der Fernbedienung. Drücken Sie nach oben oder unten, um den Pegel von -12 bis +6 (in 6er-Schritten) einzustellen. Um auf 0 zurückzusetzen, drücken Sie direkt auf die Taste.

Kann ich die Fernbedienung meines Fernsehers zur Steuerung der Soundbar verwenden?

Ja. Schalten Sie die Soundbar aus, halten Sie dann die WOOFER-Taste 5 Sekunden lang nach oben gedrückt, um zwischen den Modi zu wechseln: OFF-TV REMOTE (deaktiviert), SAMSUNG-TV REMOTE (Samsung-Fernseher), ALL-TV REMOTE (andere Marken). Wählen Sie den passenden Modus für Ihren Fernseher.

Wie setze ich die Soundbar zurück?

Schalten Sie die Soundbar ein, drücken Sie dann gleichzeitig die Tasten + (Lautstärke) auf der Oberseite für mindestens 5 Sekunden. Das Display zeigt INIT an und alle Einstellungen werden zurückgesetzt.

Welche Sound-Modi sind verfügbar und wofür sind sie?

Die Modi sind: Standard (Originalton), Surround (breites Klangfeld), Game Pro (immersiver Klang für Spiele), Adaptive Sound (analysiert den Inhalt und passt den Ton automatisch an). Verwenden Sie die Taste SOUND MODE auf der Fernbedienung zum Umschalten.

Wie installiere ich die Soundbar an der Wand?

Verwenden Sie die mitgelieferte Wandmontageschablone und Halterungen. Markieren Sie die Schraubenpositionen, bohren Sie Löcher, setzen Sie geeignete Dübel ein, schrauben Sie die Halterungen fest. Hängen Sie die Soundbar ein, indem Sie die Haken auf die Halterungen schieben. Stellen Sie sicher, dass die Wand das Gewicht (3,6 kg) tragen kann.

Was tun, wenn der Ton gegenüber dem Bild verzögert ist?

Drücken Sie die Taste Audioeinstellungen auf der Fernbedienung, bis SYNC auf dem Display erscheint, verwenden Sie dann die AUF/AB-Tasten, um die Audioverzögerung von 0 bis 300 Millisekunden einzustellen. Diese Funktion ist für bestimmte Quellen verfügbar.

BEDIENUNGSANLEITUNG HW-Q710A SAMSUNG

Effekt Input		Output
		Kun med subwoofer	Med subwoofer og trådløst baghøjttalersæt
STANDARD	2.0 kanaler 2.1 kanaler 2.1	kanaler
	5.1 kanaler 3.1 kanaler 5.1	kanaler
SURROUND	2.0 kanaler 3.1.2 kanaler	5.1.4 kanaler
	5.1 kanaler 3.1.2 kanaler	5.1.4 kanaler
GAME PRO	2.0 kanaler 3.1.2 kanaler	5.1.4 kanaler
	5.1 kanaler 3.1.2 kanaler	5.1.4 kanaler
ADAPTIVE SOUND	2.0 kanaler 3.1.2 kanaler	5.1.4 kanaler
	5.1 kanaler 3.1.2 kanaler	5.1.4 kanaler

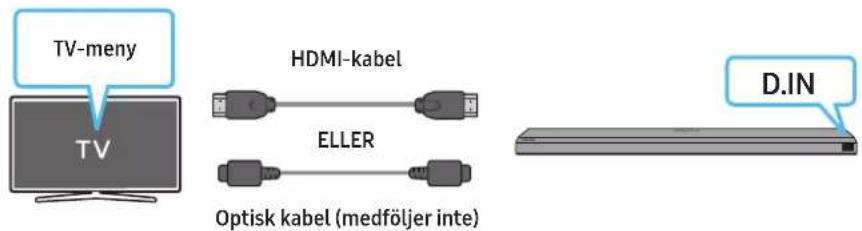

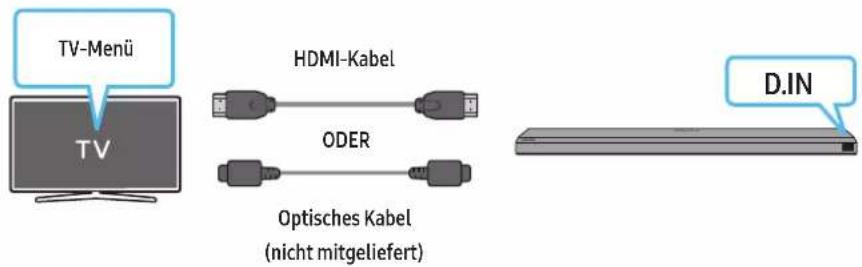

Sadan anvendes Q-Symphony-funktionen

For Q-Symphony synchroniserer Soundbar med et Samsung TV for at sende lyd gennem to eheder for optimal surround-effekt. När Soundbar er tilsluttet, vises menuen "TV+Soundbar" under menuen Lydoutput pa tv'et. Vælg den passende menu.

• Eksempel pa tv-menu: Tv + [AV] Soundbar-serienavn [HDMI]

BEMAERK

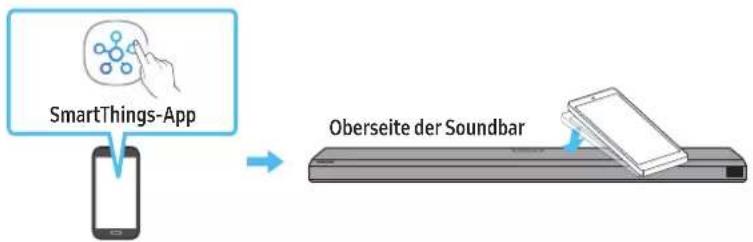

Indstilling of Tap Sound-funktionen

Brug SmartThings-appen til at slå Funktionen Tap View, Tap Sound til.

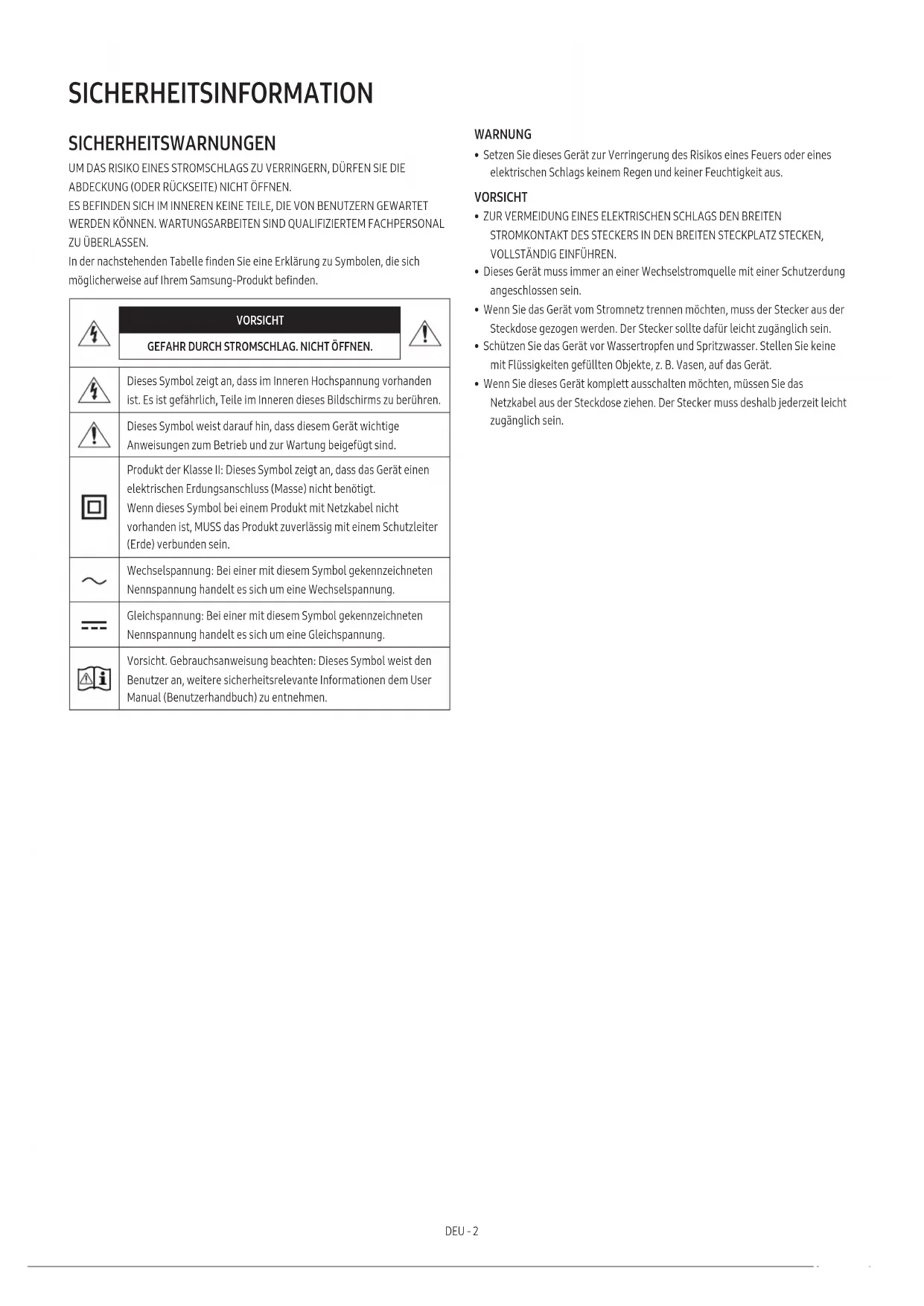

SICHERHEITSINFORMATION

SICHERHEITSWARNUNGEN

UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DURFEN SI ABDECKUNG (ODER RUCKSEITE) NICT OFFEN.

ES BEFINDEN SICH IM INNEREN KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KONNEN. WARTUNGSARBEITEN SIND QUALIFIZIERTEM FACHPERSONAL ZU UBERLASSEN.

In der nachstehenden Tabelle finden Sie eine Erklärung zu Symbolen, die sich möglicherweise auf Ihrlem Samsung-Produkt befinden.

VORSICH GEFAHR DURCH STROMSCHLAG. NICT ÖFFNEN.
	Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren these Bildschirms zu berühren.
	Dieses Symbol weist daraufhin, dass dieser Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.
	Produkt der Klasse II: Diese Symbol zeigt an, dass das Gerät einen elektrischen Erdungsanschluss (Masse) nicht benötigt. Wenn diese Symbol bei einem Produkt mit Netzkabel nichtvorhanden ist, MUSS das Produkt zuverlässig mit einem Schutzleiter(Erde) verbunden sein.
~	Wechselspannung: Bei einer mit dieser Symbol gekennzeichneten Nennspannung handelt es sich um eine Wechselspannung.
=	Gleichspannung: Bei einer mit dieser Symbol gekennzeichneten Nennspannung handelt es sich um eine Gleichspannung.
	Vorsicht. Gebrauchsanweisung beachten: Diese Symbol weist den Benutzer an, weitere Sicherheitsrelevante Informationen dem User Manual (Benutzerhandbuch) zu entnehmen.

WARNING

• Setzen Sie these Gesamt zur Verringerung des Risikos eines Feuers oder eines elektrischen Schlags keinem Regen und keiner Feuchtigkeit aus.

VORSICHT

ZUR VERMEIDUNG EINES ELEKTRISCHEN SCHLAGS DEN BREITEN STROMKONTAKT DES STECKERS IN DEN BREITEN STECKPLATZ STECKEN, VOLLSTANDIG EINFUHREN.
- Dieses Gerät muss immer an einer Wechselstromquelle mit einer Schutzerdung angeschlossen sein.
- Wenn Sie das Gerät vom Stromnetz trennen möchten, muss der Stecker aus der Steckdose gezogen werden. Der Stecker sollte dafür weniger zugänglich sein.
- Schützen Sie das Gerät vor Wassertropfen und Spritzwasser. Stellen Sie keine mit Flüssigkeiten gefällten Objekte, z. B. Vasen, auf das Gerät.
- Wenn Sie these Gerät komplett ausschalten möhen, müssen Sie das Netzkabel aus der Steckdoseziehen. Der Stecker muss deshalb jederzeit leicht zugänglich sein.

VORSICHTSMAßNAHMSN

1. Stellen Sie sicher, dass die Wechselstromversorgung in ihrem Haushalt den auf dem Etikett auf der Unterseite des Geräts angegebenen Anforderungen entspricht. Platzieren Sie das Gerät in waagerechter Position auf einem geeigneten Untergrund (Möbelstück). Achten Sie darauf auf genügend Platz rund um das Gerät (ca. 7 bis 10 cm), um eine ausreichende Belüftung zu gewährleisten. Achten Sie darauf, dass die Belüfungsschlütze frei bleiben. Platzieren Sie das Gerät nicht auf Verständern oder sonstiger Ausrüstung, die heißt werden kann. Dieses Gerät ist für den Dauerbetrieb bestimmt. Um das Gerät vollständig auszuschalten, ziehen Sie den Netzstecker aus der Steckdose. Trennen Sie die Einheit vom Strom, wenn Sie es länger Zeit nicht verwenden möchen.
2. Ziehen Sie bei Gewitter den Netzstecker aus der Steckdose. Spannungsspitzen aufgrund von Blitzen konnen die Einheit beschädigen.
3. Setzen Sie das Gerät keiner direkten Sonneneinzahlung oder sonstigen Wärmequellen aus. Anderenfalls kann es zu Überhitzung und Fehlfunktionen des Gerätskommen.
4. Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen) und übermäßiger Wärme (z. B. Kamin) oder vor Geräten, die ein starkes magnetisches oder elektrisches Feld erzeugen. Trennen Sie das Stromkabel von der Netzsteckdose, wenn Fehlfunktionen des Geräts auftreten. Das Gerät ist nicht für die gewerbliche Nutzung bestimmt. Esarf ausschließlich privat genutzt werden. Wenn Sie das Gerät kalten Temperaturen ausgesetzt haben, kann sich Kondenswasser bilden. Wenn Sie das Gerät im Winter transportieren, warten Sie etwa 2 Stunden, bis das Gerät Zimmertemperatur erreicht hat, bevör Sie es verwenden.
5. Die in thisem Produkt verwendete Batterie enthalt Chemikalien, die Schadlich für die Umwelt sind. Entsorgen Sie die Batterie nicht im allgemeinen Hausmüll. Setzen Sie die Batterie keiner übermögen Wärme, keinem direkten Sonnenlicht und keinem Feuer aus. Die Batteriearfnd nicht kurzgeschlossen, zerlegt oder überhitz werden. VORSICHT: Es besteht Explosionsgefahr, wenn die Batterie falschen eingesetzt wird. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typsin.

INHALT

01 Überprüfen der Komponenten 6

02 Produktübersicht

Vorderer/Oberer Steuerungsbereich der Soundbar 7

Unterer Steuerungsbereich der Soundbar. 7

03 Verwendung der Fernbedienung der Soundbar 9

Einlagen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2). 9

So verwenden Sie die Fernbedienung 9

Verwenden der verborgenen Tasten (Tasten mit mehr als einer Funktion). 11

Ausgabe-Spezifikationen für die entsprechenden Sound-Effekt-Modi. 11

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung 12

04 Verbinden der Soundbar 13

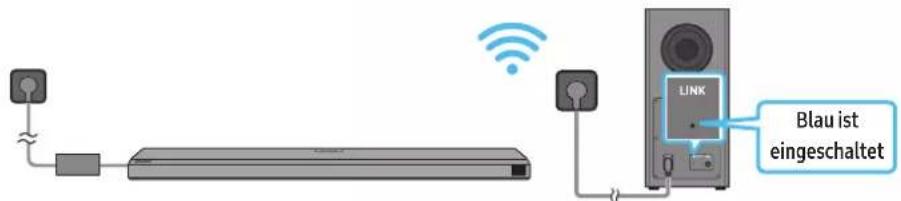

Strom- und Geräteanschluss 13

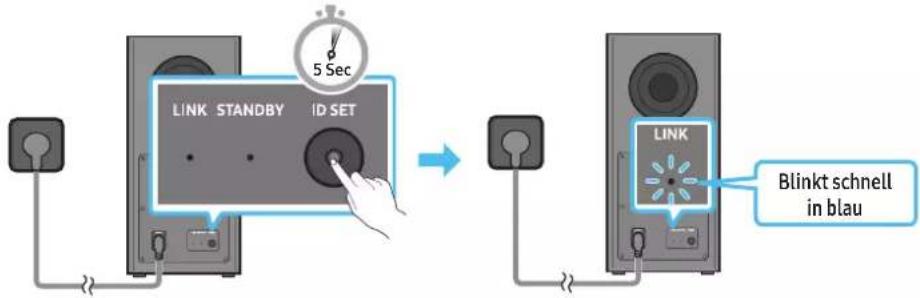

• Manuelles Anschlieben des Subwoofoers 13

-LED-Anzeigeleuchten auf der Rückseite des Subwooferers. 14

Anschlieben eines SWA-9500S-Geräts (separatehätlich) an ihre Soundbar 15

05 Verwendung einer Kabelverbindung mit dem Fernseher 16

Methode1.Verbindung mit HDMI 16

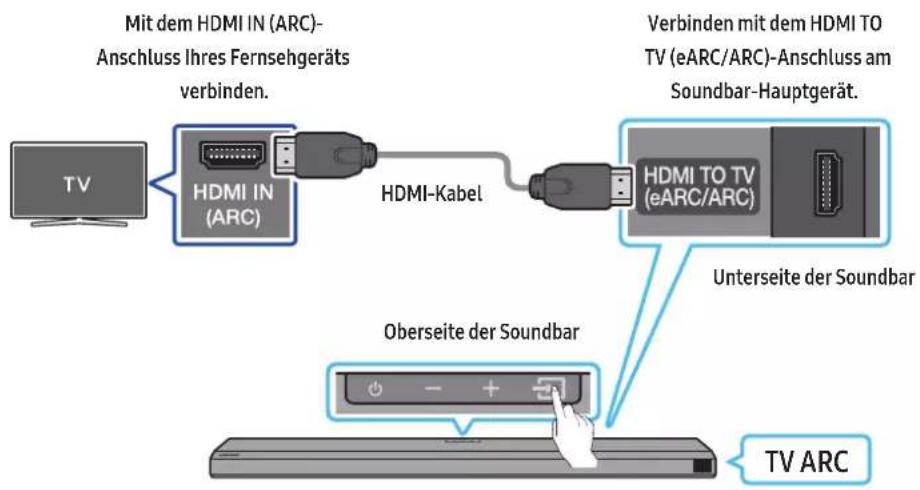

Anschlieben des Fernsehgerats, welches HDMI ARC (Audio Return Channel) unterstzt. 16

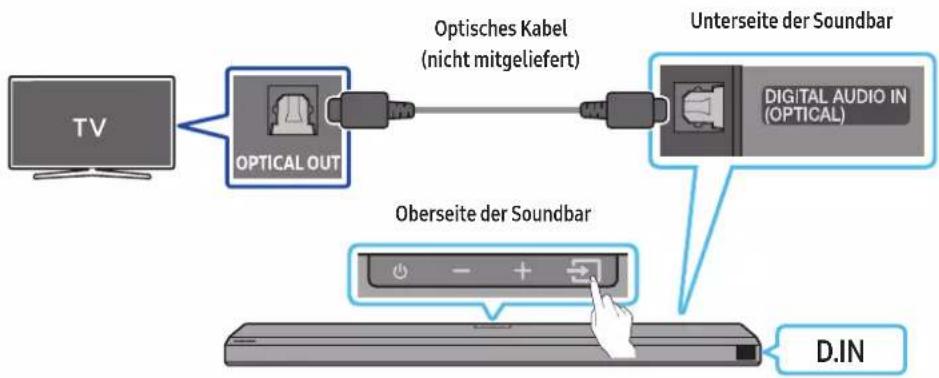

Methode 2. Verbindung mit einem optischen Kabel 17

06 Verwendung einer drahtlosen Verbindung mit dem Fernseher 18

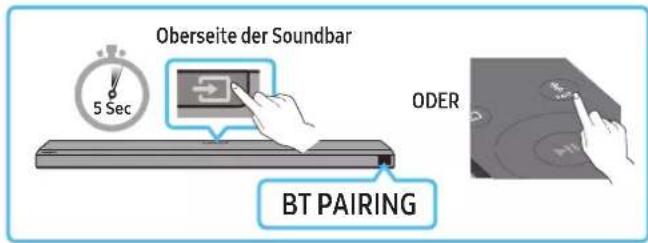

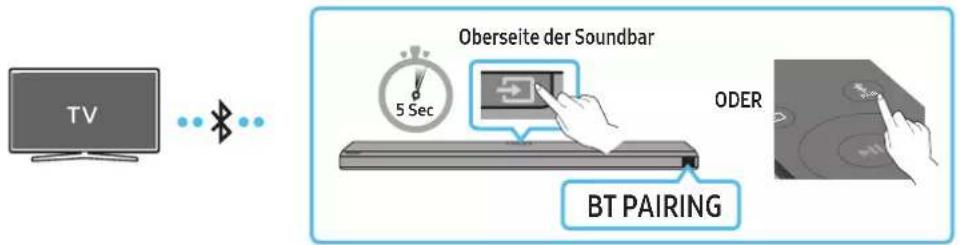

Methode 1. Verbindung per Bluetooth 18

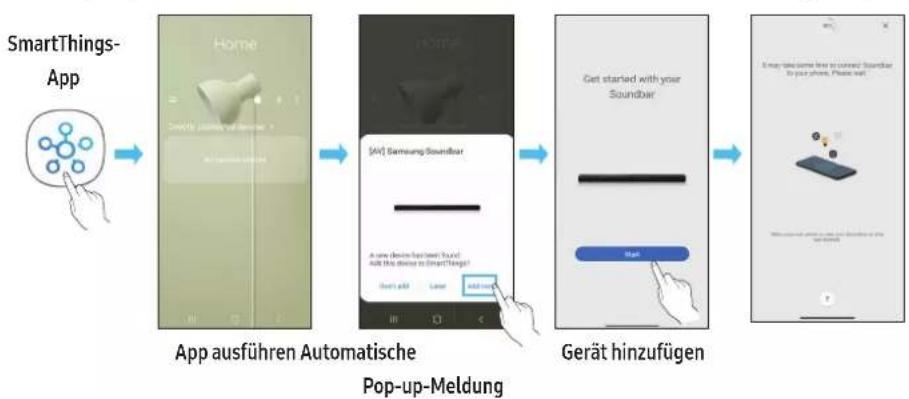

Methode 2. Verbinden über Wi-Fi 19

07 Verbinden eines externen Geräts

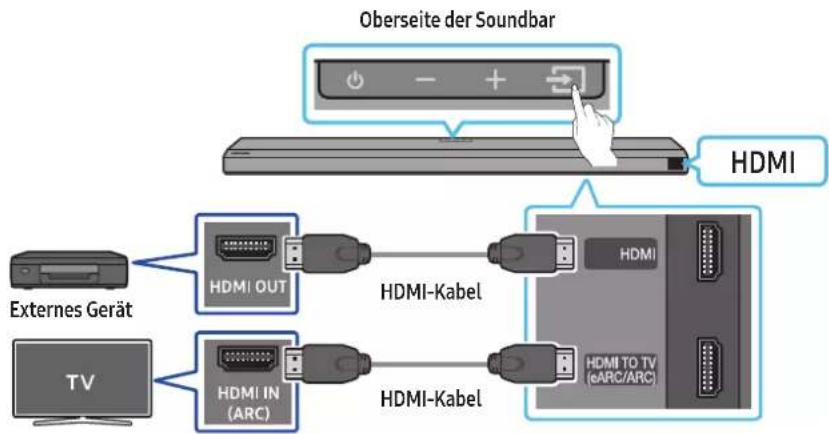

Methode 1. Verbindung über ein HDMI-Kabel (mit Unterstützung der Dekodierung und Wiedergabe von Dolby Atmos). 20

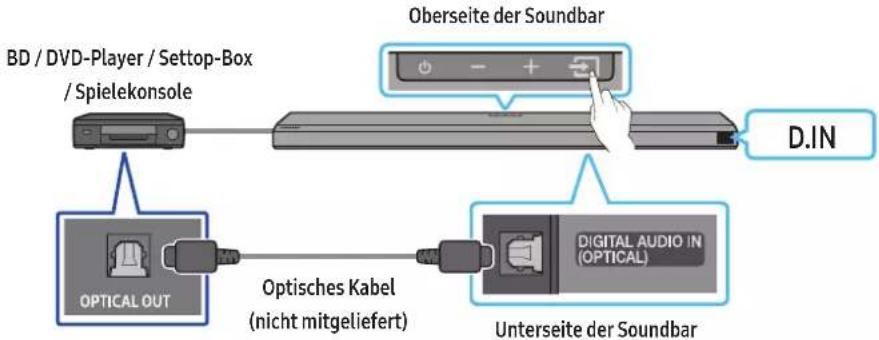

Methode 2. Verbindung mit einem optischen Kabel 21

08 Verbindeneines Mobilgerats 22

Methode1.Verbindung per Bluetooth 22

Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk) 23

09 Erste Schritte mit Alexa bei Amazon-Produkts (Funktioniert mit Alexa)

Verbinden und Verwenden mit einem Amazon-Produkt (Amazon Echo) 24

Verwenden Sie Stimmbefehle zum Steuern der Soundbar 24

Verwendung von Tap Sound 25

10 Herstellen einer Verbindung mit Apple AirPlay 2

Herstellen einer Verbindung mit einem Apple-Produkt 26

11 Installierender Wandhalterung

Vorsichtsmaßnahmen bei der Montage 27

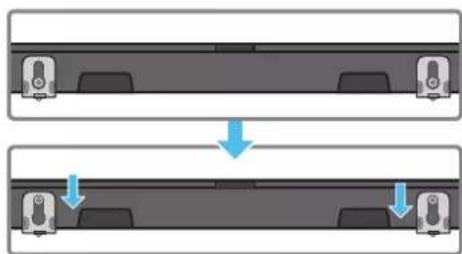

Koponenten der Wandhalterung 27

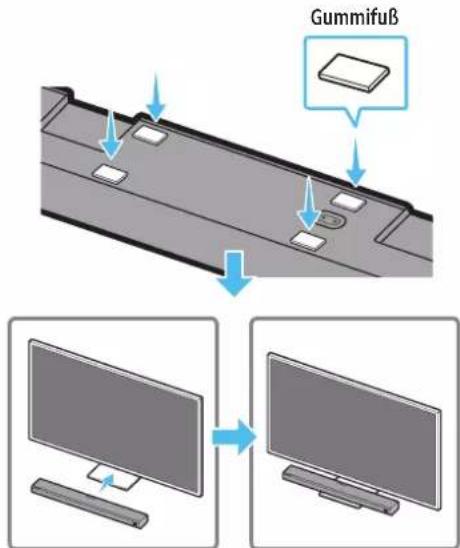

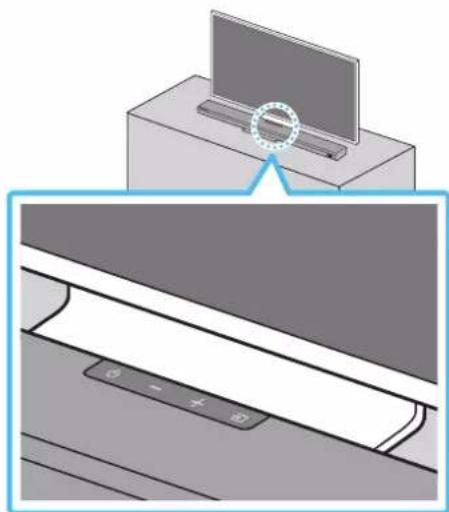

12 Installieren der Soundbar über einem TV-StandfuB 28

Bestandteil 28

13 Software-Update 29

Automatisches Update. 29

USB-Update. 29

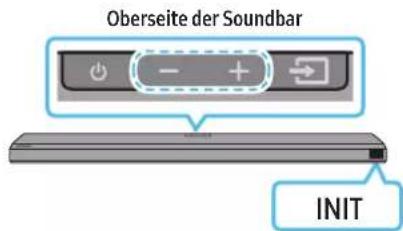

Initialisierung 29

14Fehlerbehebung 30

15 Lizenz 31

16 Hinweis zur Open Source-Lizenz 31
17 Wichtige Hinweise zum Service 31
18 Spezifikationen und Leitfaden 32
Technische Daten. 32

01 ÜberPRU FEN DER KOMPONENTEN

Soundbar-Hauptgerät Soundbar-Fernbedienung / Batterien Subwoofer
Netzkabel (Subwoofer, Soundbar) Netzadapter (Soundbar) HDMI-Kabel

Wandhalterungsführung Aufhängungsschaube Schraube

Wandhalterung Gummifu

Weite Informationen zur Stromversorgung und zum Stromverbrauch finden Sie auf dem Aufkleber am Gerät. (Aufkleber: Unterer Teil des Soundbar-Hauptgeräts)
Wenden Sie sich wegen der Verwendung zusätzlicher Komponenten oder optionaler Kabel an ein Servicezentrum oder den Kundendienst von Samsung.
Weitere Informationen über die Wandhalterung oder den Gummifuß finden Sie auf den Seiten 27-28.
- Design, Spezifikationen und App-Bildschirm können sich ohne vorherige Ankündigung ändern.
- Das Aussehen des Zubehörn kann leicht von den obigen Abbildungen abweichen.

02 PRODUKTÜBERSICHT

Vorderer/Oberer Steuerungsbereich der Soundbar

1	(Ein/Aus)-Taste Schaltet den Strom ein und aus.
2	+(Lautstärke)-Taste Stellt die Lautstärke ein.
3	(Quelle)-Taste Wählt den Quelleneingangsmodus aus.
	Eingangsmodus Display (Anzeige)
	Optischer digitaler Eingang D.IN
	ARC (HDMI OUT)-Eingang D.IN → TV ARC (Automatische Konvertierung)
	HDMI-Eingang HDMI
	Wi-Fi-Modus WIFI
	BLUETOOTH-Modus BT
4 Anzeige Zeigt den Status und den aktuellen Modus des Produkts an. D.IN → HDMI → Wi-Fi → BT

• Wenn Sie das Netzkabel einstecken, beginnnt die Ein/Aus-Taste in 4 bis 6 Sekunden zu Funktionieren.
• Wenn Sie dieses Gerät einschalten, gibt es eine Verzögerung von 4 bis 5 Sekunden, bevor es einen Ton wiedergebnibt.
• Wenn Sie Töne sowohl aus dem Fernseher als auch der Soundbar horen, gehen Sie zum Menu Einstellungen für den Ton des Fernsehers und wechseln Sie den Lautsprecher des Fernsehers auf Externer Lautsprecher.

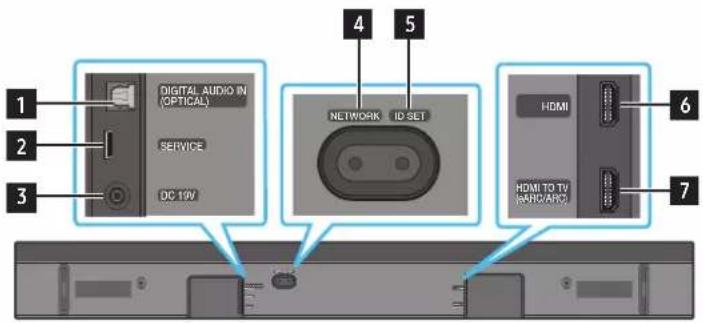

Unterer Steuerungsbereich der Soundbar

1	DIGITAL AUDIO IN (OPTICAL)Anschluss an den digitalen (optischen) Ausgang eines externen Gerätes. (Weitere Informationen finden Sie auf Seite 21)

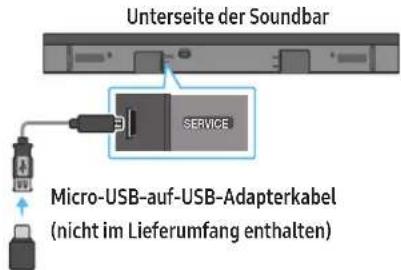

2	SERVICESchließen Sie ein USB-Speichergerät an, um die Software des Produkts zuactualisieren.

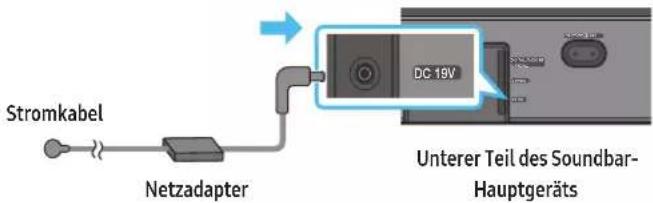

3	DC 19V (Stromversorgungseingang)Verbinden Sie den Netzadapter. (Weitere Informationen finden Sie auf Seite 13)

4 NETWORK

Drücken Sie hier, um über die SmartThings-App eine Verbindung zu einem drahtlosen Netzwerk (Wi-Fi) herzustellen.

5DSET

Drücken Sie hier, um die Soundbar drahtlos mit den Surround-Laufsprechern und einem Subwoofer zu verbinden. (Der Surround-Laufsprecher ist separat erhältlich.)

6HDMI

Gibt digitale Video- und Audiosignale gleichzeitig über ein HDMI-Kabel ein.

Für die Verbindung mit dem HDMI-Ausgang eines externen Gerätes. (Weitere Informationen finden Sie auf Seite 20)

7 HDMI TO TV (eARC/ARC)

Verbindung mit dem HDMI-Anschluss eines Fernsehers. (Weitere Informationen finden Sie auf Seite 16)

Ziehen Sie am Stecker, wenn Sie das Netzkabel des Wechselstrom/Gleichstrom-Netzteils von einer Steckdose trennen.

Ziehen Sie nicht am Kabel.

SchlieBen Sie dieses Gerat oder andere Gerateteile nicht an eine Wechselstrom-Steckdose an, bis alle Anschlasse zwischen den Teilen hergestellt sind.

03 VERWENDUNG DER FERNBEDIENUNG DER SOUNDBAR

Einlagen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2)

Schieben Sie die hintere Abdeckung in Pfeilrichtung, bis ervollständig entfernt ist. Legen Sie 2 AA Batterien (1,5V) mit der richtigen Polarität ein. Schieben Sie den Batteriedeckel wieder vollständig zurück.

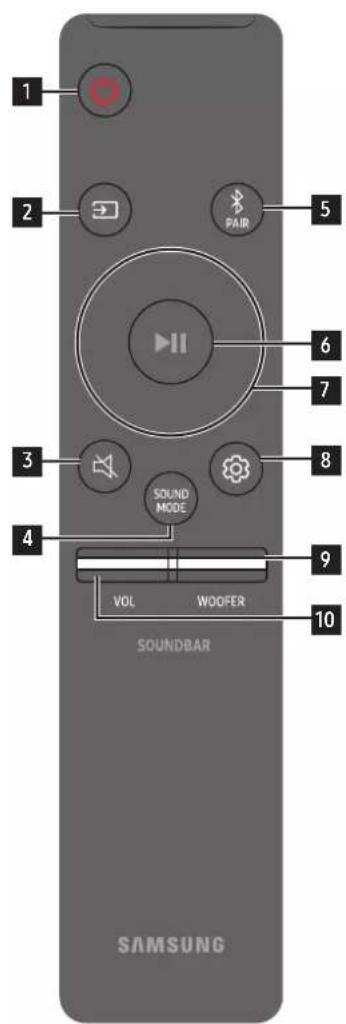

So verwenden Sie die Fernbedienung

1	Ein/Aus	Schaltet die Soundbar ein und aus. • Auto Power Down-Funktion In folgenden Situationen wird das Gerät automatisch ausgeschelt: • In D.IN / HDMI / Wi-Fi / BT-Modus, wenn es 18 Minuten lang kein Audiosignal gibt.
2	Quelle	Drücken Sie hier, um eine Quelle, die mit der Soundbar verbunden ist, auszuwahlen.
3	Ton aus	Drücken Sie die Taste (Ton aus), um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.
4	SOUND MODE SOUND MODE	Sie können den gewünschten Sound-Modus auswahlen, indem Sie STANDARD, SURROUND, GAME PRO oder ADAPTIVE SOUND auswahlen. • STANDARD Gibt den Originalton aus. • SURROUND Lieferiert ein breiteres Schallfeld als der Standard. • GAME PRO Lieferiert einen stereoskopischen Ton, mit dem Sie beim Spielten in die Handlung eintauchen können. • ADAPTIVE SOUND Analysiert den Inhalt in Echtzeit und stellt automatisch das optimale Schallfeld auf Grundlage der Eigenschaften des Inhalts zur Verfügung.
5	PAIR Bluetooth PAIR	Schalten Sie die Soundbar in den Bluetooth-Kopplungs-Modus. Drücken Sie die Taste und warten Sie auf den „BT PAIRING" - Bildschirm, um ein neuen Bluetooth-Gerät zu verbinden.
6	Wiedergabe/Pause	Sie können die Musik auch durch Drücken der Taste wiedergeben oder pausieren.

7	Oben/Unten/Links/ Rechts	Drücken Sie die angegebenen Bereiche um Oben/Unten/Links/Rechts auszuwähen. Drücken Sie Oben/Unten/Links/Rechts auf der Taste zum Auswähen oder Einstellen von Funktionen. • Musik übersprungen Drücken Sie die Taste Rechts, um die{nachste Musikdatie auszuwähen. Drücken Sie die Taste Links, um die vorherige Musikdatie auszuwähen. • ID SET Verwenden Sie diese Option, wenn der Subwoofer oder die Surroundlautsprecher nicht angeschlossen sind oder erneut angeschlossen werden müssen. Halten Sie im ausgeschalten Zustand die Taste Oben 5 Sekunden lang gedrückt, um ID SET auszuführen.(Weitere Informationenfinden Sie auf Seite 14.)
8	Tonsteuerung	Wenn Sie diese Taste drücken, werden die Einstelloptionen wie TREBLE, BASS, SYNC, CENTER LEVEL, FRONT TOP LEVEL und VIRTUAL ON/OFF nacheinander angezeigt. Die gewünschte Option kann mit den Tasten Oben/Unten eingestellt werden. • Um die Lautstärke der Hohen oder des Basses zu regeln, wären Sie in den Sound-Einstellungen TREBLE oder BASS aus. Passen Sie dann die Lautstärke mithilfe der Tasten Oben/Unten zwischen -6-+6 an. • Drücken Sie die Taste (Tonsteuerung) und halten Sie sie ca. 5 Sekunden lang gedrückt, um den Klang für{jedes Freqenzband anzupassen. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz und 10 kHz sind durch Verwendung der Tasten Links/Rechts währbar und konnen mit den Tasten Oben/Unten auf eine Einstellung zwischen -6 bis +6 eingestellt werden. (Stellen Sie sicher, dass der Sound-Modus auf “STANDARD” eingestellt ist.) • Um die Lautstärke der einzelnen Lautsprecher zu steuern, wären Sie CENTER LEVEL oder FRONT TOP LEVEL in den in Sound-Einstellungen und halten Sie dann die Lautstärke mit Hilfe der Tasten Oben/Unten zwischen -6-+6 an. • Wenn das Video auf dem Fernseher und der Ton von der Soundbar nicht synchron sind, wären Sie SYNC in der Klangsteuerung aus und stellen Sie dann mit den Oben/Unten-Tasten die Tonverzögerung auf 0-300 Millisekunden ein. • SYNC wird nur bei einzelnen Funktionen unterszt. • Falls Surround-Lautsprecher angeschlossen sind, wären Sie REAR LEVEL, REAR TOP LEVEL und verwenden Sie dann die Tasten Oben/Unten, um die Lautstärke in einem Bereich von -6 bis +6 einzustellen. • Die Lautsprecherfunktion VIRTUAL kann unter Verwendung der Tasten Oben/Unten auf ON/OFF gestellt werden.
9	LAUTSTÄRKE WOOFER(BASS)	Drücken Sie die Taste nach oben oder weniger, um die Stufe des Tieftörs(Bass) auf -12 oder auf -6 bis +6 einzustellen. Um die Lautstärkestufe des Tieftörs(Bass) auf 0 (Standard) einzustellen, drücken Sie die Taste.
10	LAUTSTÄRKE	Drücken Sie die Taste nach oben oder weniger, um die Lautstärke einzustellen. • Stumm Drücken Sie die Taste VOL, um den Ton stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.

Verwendend der verborgenen Tasten (Tasten mit mehr als einer Funktion)

Verborgene Taste		Referenzseite
Fernbedienungstaste Funktion
WOOFER (Oben) TV-Fernbedienung	Ein/Aus (Standby) Seite 12
Oben ID SET Seite 14
(Tonsteuerung)	7-Band-EQ Seite 10

Ausgabe-Spezifikationen für die entsprechenden Sound-Effekt-Modi

Effekt Eingang		Ausgang
		Nur mit Subwoofer	Mit Subwoofer und drahtlosem Rücklautsprecherkit
STANDARD	2.0 Kanal 2.1 Kanal 2.1 Kanal
	5.1 Kanal 3.1 Kanal 5.1 Kanal
SURROUND	2.0 Kanal 3.1.2 Kanal 5.1.4	Kanal
	5.1 Kanal 3.1.2 Kanal 5.1.4	Kanal
GAME PRO	2.0 Kanal 3.1.2 Kanal 5.1.4	Kanal
	5.1 Kanal 3.1.2 Kanal 5.1.4	Kanal
ADAPTIVE SOUND	2.0 Kanal 3.1.2 Kanal 5.1.4	Kanal
	5.1 Kanal 3.1.2 Kanal 5.1.4	Kanal

• Wenn die Eingangsquelle Dolby Atmos® DTS:X ist, bietet die Konfiguration nur mit Subwoofer einen 3.1.2-Kanal-Ton, während die Konfiguration mit dem Subwoofer und einem drahtlosen Rücklautsprecherkit einen 5.1.4-Kanal-Ton bietet.
• Das drahtlose Rücklautsprecherkit von Samsung ist separat erhältlich. Zum Kauf eines Kits oder des Subwooferkontaktieren Sie bitten den Verkauf, bei dem sie die Soundbar erworben haben.
  Die Surround-Lautsprecher erzeugen keine Tone fur die 2-Kanal-Ausgabe, wahrnd der Modus STANDARD verwendet wird. Um den Ton fur die Surround-Lautsprecher zu aktivieren, andern Sie den Effektmodus auf SURROUND.

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung

Passen Sie die Soundbar-Lautstärke mit der TV-Fernbedienung an.

• These Funktion kann nur mit IR-Fernbedienungen verwendet werden. Bluetooth-Fernbedienungen (Fernbedienungen, bei denen eine Kopplung notwendig ist) werden nicht unterstützt.
• Stellen Sie den Lautspeicher des Fernsehers auf Externer Lautspeicher, um diese Funktion zu verwenden.

• Diese Funktion wird von den folgenden Herstellern unterszt: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Schalten Sie die Soundbar aus.

• Sie konnen die WOOFER-Taste 5 Sekunden lang nach hoben schiben und gedrückt halten.
  Jedes Mal, wenn Sie die WOOFER-Taste nach oben schiben und für mindestens 5 Sekunden gedrückt halten,ändert sich der Modus in der folgenden Reihenfolge: „OFF-TV REMOTE" (Standardmodus), „SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Fernbedienungstaste Anzeige Status
	(Standardmodus)OFF-TV REMOTE	Die TV-Fernbedienung deaktivieren.
	SAMSUNG-TV REMOTE	Die IR-Fernbedienung eines Samsung TVs aktivieren.
	ALL-TV REMOTE	Die IR-Fernbedienung des Fernsehers eines Drittanbleters aktivieren.

04 VERBINDEN DER SOUNDBAR

Strom- und Geräteanschluss

SchlieBen Sie den Subwoofer und die Soundbar mit den Netzteilen in folgender Reihenfolge an eine Stromversorgung an.

Weitere Informationen zur benöttigen Stromversorgung und zum Stromverbrauch finden Sie auf dem Aufkleber am Gerät. (Aufkleber: Unterer Teil des Soundbar-Hauptgeräts)
1. SchlieBen Sie das Stromkabel an den Subwoofer an.

Rückseite des Subwoofer

1. SchlieBen Sie das Netzkabel zuerst an den AC/DC-Adapter an.

SchlieBen Sie den AC/DC-Adapter (mit dem Netzkabel) an die Soundbar an.

1. Verbinden Sie die Stromversorgung mit der Soundbar und dem Subwoofer. Der Subwoofer wird automatisch verbunden, wenn die Soundbar eingeschaltet ist.

HINWEIS

• SchlieBen Sie den Subwoofer an die Stromversorgung an, bevor Sieihn an die Soundbar anschlieBen.
  Der Subwoofer wird beim Einsatzen der Soundbar automatisch angeschlossen.
• Wenn Sie das Stromkabel beim Einsatzlen des Geräts aus- und wieder einstecken, schaltet sich die Soundbar automatisch ein.
• Achten Sie daraufuf, dass der Netzadapter flach auf einem Tisch oder dem Fußboden liegt. Wenn Sie den Netzadapter in hangender Position mit dem Netzkabbeingang nach oben platzieren, können Wasser oder sonstige Fremdstoffe in den Adapter gelangen und zu Fehlfunktionen führen.

Manuelles Anschlieben des Subwooferers

Bevor Sie den nachfolgenden manuellen Anschlussvorgang durchführten:

• Überprüfen Sie, ob die Stromkabel für die Soundbar und den Subwoofer richtig angeschlossen sind.

• Stellen Sie sichere, dass die Soundbar ausgeschaltet ist.

• Schalten Sie das Soundbar-Hauptgerät aus.

• Halten Sie ID SET auf der Rückseite des Subwooferers mindestens 5 Sekunden lang gedrückt.

Die rote Anzeigeleuchte auf der Rückseite des Subwooers erlischt und die blau Anzeigeleuchte blinkt.

Rückseite des Subwooferrs Rückseite des Subwooferrs

1. Drücken Sie die Taste Oben auf der Fernbedienung 5 Sekunden lang.

2. Für kurze Zeit erscheint nun die Meldung ID SET im Display der Soundbar und erlischt dann.
   Die Soundbar wird automatisch eingeschaltet, wenn ID SET abgeschlossen ist.

1. Prufen Sie, ob die LINK-LED dauerhaft blau leuchtet (Verbindung abgeschlossen).

Die LED-Verbindungsanzeige LINK hört auf zu blinken und leuchtet dauerhaft blau, wenn eine Verbindung zwischen der Soundbar und dem drahtlosen Subwoofer hergestellt ist.

LED-Anzeigeleuchten auf der Rückseite des Subwooferers

LED Status Beschreibung Auflösung
Blau LINK STANDBY ID SET	Ein	Erfolgreich verbunden (normaler Betrieb)	-
	Blinken	Wiederherstellen der Verbindung	Überprüfen Sie, ob das an der Soundbar-Hauptseinheit angeschlossene Stromkabel richtig angeschlossen ist oder warten Sie etwa 5 Minuten. Wenn das Blinken anhalt, versuchen Sie, den Subwoofer manuell anzuschreiben. Weitere Informationen finden Sie auf Seite 13.
Rot LINK STANDBY ID SET	Ein	Standby (bei ausgeschalteten Hauptgerät der Soundbar)	Überprüfen Sie, ob das an der Soundbar-Hauptseinheit angeschlossene Stromkabel richtig angeschlossen ist.
		Verbindung fehlgeschlagen	Erneut verbinden. Anweisungen für einen manuellen Anschluss finden Sie auf der Seite 13.
Rot und blau LINK STANDBY ID SET	Blinken Störung		Beachten Sie die Kontaktinformationen in thisem Handbuch für das Samsung Servicezentrum.

HINWEIS

• Wenn das Hauptgerät ausgeschaltet ist, befindet sich der drahtlose Subwoofer im Standby-Modus und die STANDBY-LED an der Rückseite des Subwoofoers wird rot, nachdem sie mehrmals blau geblinkt hat.
• Wenn Sie in der Höhe der Soundbar ein Gerät verwenden, dass die gleiche Freqenz wie die Soundbar nutzt, können Funkstorungen Tonunterbrechungen verursachen.

Die maximale Übertragungsentfernung des drahtlosen Signals der Haupteinheit beträgt ca. 10 m, kann jeder in Abhängigkeit ihrer Betriebsumgebung unterschiedlich sein. Wenn sich eine Stahlbeton- oder Metallwand zwischen den Haupteinheit und dem drahtlosen Subwoofer befindet, Funktioniert die Anlage möglicherweise gar nicht, weil das drahtlose Signal Metall nicht durchdringen kann.

VORSICHT

Die Antennen fur den drahtlosen Empfang sind in den drahtlosen Subwoofer eingebaut. Halten Sie das Gerat von Wasser und Feuchtigkeit fern.
- Für eine optimale Wiedergabeleistung stellen Sie sich, dass der Bereich um den drahtlosen Subwoofer und das drahtlose Empfängermodul (separatehaltlich) frei von Hindernissen ist.

Anschließlich eines SWA-9500S-Geräts (separatehaltlich) an ihre Soundbar

Erweitern Sie das System um eigenen drahtlosen Surround-Sound, indem Sie das drahtlose Rücklautsprecherkit (SWA-9500S, separat erhältlich) von Samsung an ihre Soundbar anschließen.

Detaillierte Informationen zu Verbindungen finden Sie im Handbuch zum drahtlosen Rücklautsprecherkit von Samsung.

05 VERWENDUNG EINER KABELVERBINDUNG MIT DEM FERNSEHER

Methode 1. Verbindung mit HDMI

VORSICHT

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.
  Um das HDMI-Kabel zwischen dem Fernseher und der Soundbar anzuschlieBen, vergewissern Sie sich, dass Sie die mit ARC gekennzeichneten Anschluse anchlieBen. Andernfalls wird der Ton des Fernsehers möglichwerse nicht ausgegeben.
• Es wird ein High Speed HDMI Cable with Ethernet empfohlen.

Anschließendes Fernsehgeräts, welches HDMI ARC (Audio Return Channel) Unterstützung

1. SchlieBen Sie bei ausgeschalteter Soundbar und ausgeschalteten Fernseher das HDMI-Kabel wie in der Abbildung gezeigt an.
2. Schalten Sie die Soundbar und den Fernseher ein.

3. Das Displayfenster des Soundbar-Hauptgeräts zeit „TVARC" an und der Ton des Fernsehers wird von der Soundbarausgegeben.

4. Falls der Ton des TV nicht hörbar ist, drücken Sie die Taste (Quelle) auf der Fernbedienung oder auf der Oberseite der Soundbar, um in den „D.IN“ Modus zu wechseln. Der Bildschirm zeigt nacheinander „D.IN“ und „TVARC“ an und der Ton des Fernsehers wird abgespielt.

5. Bei Verbindung eines TVs, das die eARC-Funktion unterstützen wird, eARC im Display angezeigt und der Sound ist hörbar.
   Zum Herstellen einer eARC-Verbindung muss die eARC-Funktion im TV-Menu auf „Ein" festgelegt werden. Informationen zum Einstellen finden Sie im TV-Benutzerhandbuch. (z. B. Samsung TV: Home (®) → Einstellungen (®) → Ton → Experteneinstellungen → HDMI-eARC-Modus (Auto))
6. Wenn im Displayfenster des Soundbar-Hauptgeräts nicht „TVARC" angezeigt wird, stellen Sie sicher, dass das HDMI-Kabel an den korrekten Port angeschlossen ist.
7. Verwenden Sie die Lautstärketasten auf der Fernbedienung des Fernsehers, um die Lautstärke der Soundbar zuändern.

HINWEIS

• Wenn Sie einen Fernseher, welcher HDMI ARC (Audio Return Channel) unterstutz, über ein HDMI-Kabel an die Soundbar anschlieben, können Sie die digitalen Video- und Audiodaten übertragen, ohne ein separates optisches Kabel anzuschlieben.
• Wir empfehlen ihren, wenn möglich ein HDMI-Kabel ohne Kern zu verwenden. Wenn Sie ein HDMI-Kabel mit Kern verwenden, verwenden Sie ein Kabel mit einem Durchmesser von weniger als 14 mm.
• These Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht Unterstützung.
• Wenn der Ton einer Sendung in Dolby Digital kodiert ist und das „Digitale Audioausgabeformat" an Ihr Fernsehgerät auf PCM eingestellt ist, empfehlen wir Ihnen, die Einstellung auf Dolby Digital zu ändern. Wenn die Einstellung am Fernseher geändert ist, werden Sie eine bessere Tonqualität feststellen. (Das Menu des Fernsehers kann je nach Hersteller des Fernsehers unterscheidliche Begriffe für Dolby Digital und PCM verwenden.)

Methode 2. Verbindung mit einem optischen Kabel

Checklste vor dem Verbinden

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.
• Wenn Sie ein optisches Kabel verwenden und die Anschlüsse über Abdeckungen verfügen, müssen Sie die Abdeckungen unbedingt entfernern.

1. Schalten Sie Fernseher und Soundbar aus und verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) an der Soundbar und den OPTICAL-Ausgangsanschluss am Fernseher mit dem optischen Kabel (nicht mitgeliefert), wie in der Abbildung gezeigt.
2. Schalten Sie die Soundbar und den Fernseher ein.
3. Drucken Sie die Taste (Quelle) auf dem oberen Steuerungsbereich oder auf der Fernbedienung und wahlen Sie dann den „D.IN“-Modus aus.
4. Der Ton des Fernsehers wird über die Soundbar ausgegeben.

Verwendend der Q-Symphony-Funktion

Bei Q-Symphony wird die Soundbar mit einem Samsung TV synchronisiert, um Ton aus zwei Geräten für einen optimalen Surround-Effekt zu erzielen. Wenn die Soundbar angeschlossen ist, entscheid das Menu TV+Soundbar unter dem Menu Tonausgang des TVs, Wahlen Sie das entsprechende Menu aus.

• Beispiel für das TV-Menu: TV + [AV]-Serienbezeichnung der Soundbar [HDMI]

HINWEIS

Kann entsprechend des von dem TV Unterstützung Codecs betrieben werden.
- Diese Funktion wird nur Unterstützung, wenn das HDMI-Kabel oder das optische Kabel (nicht mitgeliefert) angeschlossen ist.
- These Funktion ist für einige Samsung TVs und einige Soundbar-Modelle verfügbar.

Verwendung von Spacelift-Sound

Bietet optimierte Tonqualität durch Analyse der Hörbereiche.

Schalten Sie zur Aktivierung dieser Funktion in Ihrhem Samsung TV-MENU den Modus Adaptive Sound+ ein.

(Home ( Settings ( General Einstellungen fur den intelligenten Modus Adaptive Sound+)

HINWEIS

• Der Soundmodus in Ihrer Soundbar wird automatisch auf Adaptive Sound+ geändert, wenn in Ihr dem TV den Modus Adaptive Sound+ aktivieren.
• These Funktion ist verfügbar, wenn die Soundbar eine Verbindung mit einigen der Samsung TVs herstellt.

06 VERWENDUNG EINER DRAHTLOSEN VERBINDUNG MIT DEM FERNSEHER

Methode 1. Verbindung per Bluetooth

Wennein Samsung TV uber Bluetooth verbunden ist, konnen Sie Stereoton ohne storende Verkabelung horen.

• Es kann nur ein Samsung TV gleichzeitig verbunden werden.
  Es kann ein Samsung TV mit Bluetooth-Unterstutzung angeschlossen werden. Prufen Sie die Spezifikation Ihres Fernsehgeräts.

Die erste Verbindung

1. Drucken Sie die Taste PAIR auf der Fernbedienung der Soundbar, um in den "BTPAIRING" Modus zu gelangen.

(ODER) a. Drücken Sie die Taste (Quelle) auf dem oberen Steuerungsbereich und wahlen Sie dann, BT^ aus. BT^ wechselt automatisch innerhalb weniger Sekunden zu, BTPAIRING" oder wechselt zu, BT READY", falls eine Verbindung bereits verzeichnet wurde.
b. Sobald, "BT READY" entscheidt, haltten Sie die Taste (Quelle) auf dem oberen Steuerungsbereich der Soundbar länger als 5 Sekunden gedrückt, um "BT PAIRING" anzuzeigen.

1. Bluetooth-Modus am Samsung TV auswahlen.

(z.B.Home () Einstellungen () Ton Tonausgang Bluetooth-Lautspricherliste [AV] Samsung Soundbar Q700A/Q710A (Bluetooth))

1. Wahlen Sie "AV" Samsung Soundbar Q700A/Q710A" aus der Seite auf dem TV-Bildschirm aus.

e verbinden, wahlen Sie die Meldung aus und stellen Sie dann eine Verbindung her.

• Wenn der Samsung TV verbunden ist, erscheint [TV-Name] → BT^ auf der vorderen Anzeige der Soundbar.

• Sie können jetzt den Ton des Samsung TV über die Soundbar horen.
  Nachdem Sie die Soundbar zum ersten Mal mit Ihrlem Samsung TV verbunden haben, verwenden Sie zum erneuten Verbinden den Modus „BT READY".

Falls das Gerät nicht verbunden werden kann

Falls Sie in der Lieste mit Laufsprechern am Samsung TV eine vorhandene Soundbar (z. B. [AV] Samsung Soundbar Q700A / Q710A) haben, löschen Sie diese.
Wiederholen Sie dann die Schritte 1 bis 3.

TrennenderSoundbarvomSamsungTV

Drucken Sie die Taste (Quelle) auf dem oberen Steuerungsbereich oder auf der Fernbedienung und wechseln Sie dann in einen beliebigen Modus außer in den "BT" Modus.

• Das Trennen dauert eine Zeit, Denn der Samsung TV muss eine Antwort von der Soundbar erhalten. (Die erforderliche Zeit kann je nach dem Modell des Samsung TV entsprechlich sein.)

Was ist der Unterschied zwischen BT READY und BT PAIRING?

BTREADy: In thisem Modus konnen Sie einen beliebigen Samsung TV oder ein Mobilgerat verbinden, der/das bereits zuvor verbunden wurde.
- BTPAIRING: In this modus konnen Sie ein neues Gerät mit der Soundbar verbinden. (Drücken Sie die Taste PAIR auf der Fernbedienung oder halten Sie die Taste (Quelle) auf der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt, während die Soundbar im „BT" Modus ist.)

Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neuen Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth-Kommunikation herzustellen.

• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <000> ein.
  Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.
  Die Soundbarfuhrt die Bluetooth-Suche oder -Verbindung unter den folgenden Umständen möglichcherweise nicht korrekt aus:

• Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist.

• Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind.

• Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

• Elektronische Geräe konnen Funkstorungen verursachen. Elektromagnetische Wellen erzeugende Geräe mssen vom Soundbar-Hauptgerat ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

Methode 2. Verbinden über Wi-Fi

Checklste vor dem Verbinden

Die WLAN-Verbindung ist nur bei einem Samsung TV verfügbar.
- Prüfen Sie, ob derdrahtlose Router (Wi-Fi) eingeschaltet ist und ob der Fernseher mit dem Router verbunden ist.
- DerFernseher und die Soundbar müssen mit dem gleichen Drahtlosnetzwerk (Wi-Fi) verbunden sein.
- Falls Ihr drahtloser Router (Wi-Fi) einen DFS-Kanal verwendet, können Sie keine WLAN-Verbindung zwischen dem Fernseher und der Soundbar herstellen. Kontaktieren Sie ihren Internetdienstleister für Details.
Da die Menus je nach Herstellungsjahr entsprechlich ausfallen konnen, schlagen Sie im Benutzerhandbuch des Fernsehers nach.
- Wenn Sie das TV über Wi-Fi mit der Soundbar verbinden möchten, stellen Sie zunachst eine Verbindung zwischen Soundbar und drahtlosem Router her. Auf Seite 23 finden Sie Details zum Herstellen einer WLAN-Verbindung.

1. Weitere Informationen über die WLAN-Verbindung mit der Soundbar finden Sie auf Seite 23, Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk)
2. Ändern Sie die Eingangsgquelle des Fernsehers im Audio-Menu auf die Soundbar.

Samsung TVs, die 2017 oder später veröffentlich wurden

Home () Einstellungen () Ton Tonausgang [AV] Samsung Soundbar Q700A / Q710A (Wi-Fi)

07 VERBINDEN EINES EXTERNEN GERÄTS

Methode 1. Verbindung über ein HDMI-Kabel (mit Unterstützung der Dekodierung und Wiedergabe von Dolby Atmos)

Checkliste vor dem Verbinden

• Falls die Audioausgabeoptionen sekundäres Audio beinhalten, stellen Sie safer, dass sekundäres Audio ausgeschaltet ist.
• Stellen Sie sichere, dass die Inhalte Dolby Atmos® unterstützen.

1. Verwenden Sie ein HDMI-Kabel, um den Anschluss „HDMI OUT" des externen Geräts mit dem HDMI-Anschluss auf der Unterseite der Soundbar zu verbinden.
2. Verwenden Sie ein HDMI-Kabel, um den Anschluss „HDMI IN" des TVs mit dem HDMI TO TV (eARC/ARC)-Anschluss auf der Unterseite der Soundbar zu verbinden.
3. Schalten Sie die Soundbar, den Fernseher und das externe Gerät ein.
4. Drücken Sie die Taste (Quelle) auf dem oberen Steuerungsbereich oder auf der Fernbedienung und wahlen Sie dann „HDMI" aus.
5. Die Soundbar-Anzeige gibt an, dass der ^ Modus derzeit ausgewählt ist und die Soundbar beginnnt mit der Tonwiedergabe.

HINWEIS

• Wenn Sie Dolby Atmos® verwenden: Wenn die Eingangsquelle Dolby Atmos® ist, wird 3.1.2 Kanal ausgegeben.
• Wenn Dolby Atmos® aktiviert ist, wird „DOLBY ATMOS" im vorderen Display angezeigt.
• Konfigurieren von Dolby Atmos® an Ihr hem BD-Player oder sonstigen Geräten
  • Offnen Sie die Audio-Ausgabeoptionen im Einstellungsmenu Ihres BD-Players oder eines anderen Gerätes und stellen Sie sich, dass „No Encoding" für den Bitstream ausgewähllt ist. Gehen Sie z. B. bei einem Samsung BD-Player zu Startmen → Ton → Digitaler Ausgang und wahren Sie dann Bitstream (unverarbeitet).

Unterstützte UHD-Signalspezifizierung (3840 x 2160p)

Framerate (f/s) Farbtiéfe RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 Bit 0 0 0 0
	10 Bit --	0 0
	12 Bit	--	0 0
120	8 Bit	----
	10 Bit ----

Die unterstutzte Spezifikation kann sich je nach dem verbundenen externen Gerät oder den Nutzungsbedingungen unterscheiden.

Methode 2. Verbindung mit einem optischen Kabel

1. Verwenden Sie ein optisches Kabel (nicht mitgeliefert), um DIGITAL AUDIO IN (OPTICAL) an der Soundbar und den OPTICAL OUT-Anschluss am externen Gerät zu verbinden.
2. Schalten Sie die Soundbar und das externe Gerät ein.
3. Wahlen Sie den „D.IN" Modus aus, indem Sie die Taste (Quelle) auf dem oberen Steuerungsbereich oder auf der Fernbedienung drucken.
4. Ihr Soundbar wird Töne aus dem externen Gerät ausgegeben.

08 VERBINDEN EINES MOBILGERÄTS

Methode 1. Verbindung per Bluetooth

Wennein Mobilgerat uber Bluetooth verbunden ist, konnen Sie Stereoton ohne storende Verkabelung horen.

• Wenn Sie ein gekoppeltes Bluetooth-Gerät mit der ausgeschalteten Soundbarverbinden, schaltet sich die Soundbar automatisch ein.

Mobilgerat

Die erste Verbindung

• Achten Sie beim Verbinden mit einem neuen Bluetooth-Gerät darauf, dass sich das Gerät innerhalb einer Entfernung von 1 m befindet.
• Drucken Sie die Taste PAIR auf der Fernbedienung der Soundbar, um in den BTPAIRING" Modus zu gelangen.

(ODER) a. Drücken Sie die Taste (Quelle) auf dem oberen Steuerungsbereich und wahren Sie dann, BT^ aus.

"BT" wechselt automatisch innerhalb weniger Sekunden zu "BTPAIRING" oder wechselt zu "BTREADY", falls eine Verbindung bereits verzeichnet wurde.

b. Sobald, "BT READY" erscheint, halten Sie die Taste (Quelle) auf dem oberen Steuerungsbereich der Soundbar länger als 5 Sekunden gedrückt, um „BT PAIRING" anzuzeigen.

1. Wahlen Sie an Ihr Hem Gerät in der angezeigten Geräteleiste „AV" Samsung Soundbar Q700A/Q710A" aus.
2. Wenn die Soundbar mit dem Mobilgerät verbunden ist, entscheid [Name des Mobilgeräts] → "BT" auf der vorderen Anzeige.
3. Spieler Sie Musikdateien von dem über Bluetooth verbundenen Gerät über die Soundbar ab.
   Nach dem Sie die Soundbar zum ersten Mal mit Ihr Mobilgerat verbunden haben, verwenden Sie zum erneuten Verbinden den Modus BT READY.

Falls das Gerät nicht verbunden werden kann

Falls in der Lste mit Lautsprechern im Mobilger at eine Soundbar (z. B.,[AV] Samsung Soundbar Q700A/Q710A") vorhanden ist, loschen Sie these.
- Wiederholen Sie die Schritte 1 und 2.

Was ist der Unterschied zwischen BT READY und BT PAIRING?

• BT READY: In thisem Modus können Sie einen beliebigen Samsung TV oder ein Mobilgerät verbinden, der/das bereits zuvor verbunden wurde.
• BTPAIRING: In this modus konnen Sie ein neues Gerät mit der Soundbar verbinden.

(Drucken Sie die Taste PAIR auf der Fernbedienung oder halten Sie die Taste (Quelle) auf der Oberseite der Soundbar für mehr als 5 Sekunden gedrückt, während die Soundbar im BT-Modus ist.)

Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neuen Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth-Kommunikation Herzustellen.

• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <000> ein.
  Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.
  Die Soundbar fuhrt die Bluetooth-Suche oder-Verbindung unter den folgenden Umständen möglichcherweise nicht korrekt aus:

• Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist.

• Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind.

• Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

• Elektronische Geräe konnen Funktionverursachen. Elektromagnetische Wellen erzeugende Geräe mssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräe etc.
  Die Soundbar Unterstützung SBC-Daten (44,1kHz, 48kHz).

• SchlieBen Sie nur ein Bluetooth-Gerät an, das die A2DP (AV)-Funktion unterszt.
• Sie können die Soundbar nicht mit einem Bluetooth-Gerät verbinden, das nur die HF-Funktion (Freisprechen) besteht.
• Wenn Sie die Soundbar an ein Bluetooth-Gerät anschließen, platzierten Sie beide so nahe wie möglich beieinander.
• Je weiter die Soundbar und das Bluetooth-Gerät voneinander entfernt sind,esto geringer wird die Klangqualität.

Die Bluetooth-Verbindung kann unterbrochen werden, wenn sich die Geräte außerhalb der effektiven Reichweite befinden.

Die Bluetooth-Verbindung Funktioniert möglicherweise nicht wie beabsichtigt in Gebieten mit schlechtem Empfang.

• Ein Bluetooth-Gerät kann unter den folgenden Bedingungen Rauschen oder Fehlfunktionen aufweisen:

• Bei Kontakt des Gehäuses mit dem Singalsender/-empfänger auf dem Bluetooth-Gerät oder der Soundbar
  In Ecken oder bei Hindernissen in der Nane, z. B. eine Wand oder Trennwand, bei denen elektrischer Strom auftreten kann.
  Bei Exposition gegenüber Funkstörungen durch andere Produkte, die auf den gleichen Frequenzbereichen arbeiten, wie medizinische Geräte, Mikrowellenherde und Wi-Fi-Geräte.
  Hinderisse wie Turen und Wande konnen die Klangqualitat auch dann beeintrachtigen, wenn sich die Geräte im effektiven Bereich befinden.

• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät zum Eingeben eines PIN-Codes aufgefordert werden, geben Sie <0000> ein.
  Beachten Sie, dass ihre Soundbar während der Verwendung der Bluetooth-Option nicht mit anderen Bluetooth-Geräten gekoppelt werden kann.

• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.

Trennen des Bluetooth-Geräts von der Soundbar

Sie konnen ein Bluetooth-Gerät von der Soundbar trennen. Anweisungen finden Sie im Benutzerhandbuch für Bluetooth-Geräte.

Die Soundbar wird getrennt.
- Bei Trennung der Soundbar vom Bluetooth-Gerät wird „BT DISCONNECTED" im vorderen Display der Soundbar angezeigt.

TrennenderSoundbarvomBluetooth-Gerat

Drucken Sie die Taste (Quelle) auf dem oberen Steuerungsbereich oder auf der Fernbedienung und wechseln Sie dann in einen beliebigen Modus außer in den "BT" Modus.

• Das Trennen dauert einige Zeit, Denn das Bluetooth-Gerät muss eine Antwort von der Soundbar erhalten. (Die Trennzeit kann je nach Bluetooth-Gerät unterscheidlich sein)
• Bei Trennung der Soundbar vom Bluetooth-Gerät wird „BTD disconnected" im vorderen Display der Soundbar angezeigt

Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk)

Zum Verbinden einer Soundbar mit einem Mobilgerät über ein drahtloses Netzwerk (Wi-Fi) ist die SmartThings-App erforderlich.

Die erste Verbindung

1. Installieren und starten Sie die SmartThings-App auf Ihr Mobilgerät (Smartphone oder Tablet).
2. Befolgen Sie die Bildschirmanweisungen in der App, um die Soundbar hinzuzufugen.

Die automatische Pop-up-Anzeige (der zweite Screenshot unter) wird auf einigen Geräten eventuell nicht angezeigt.

Falls das Pop-up-Fenstern nicht angezeigt wird, drücken Sie auf dem Home-Bildschirm auf 一 ^ . Die Soundbar wird zu der App hinzugefegt.

09 ERSTE SCHRITTE MIT ALEXA BEI AMAZON-PRODUKTS (FUNKTIATIONIERT MIT ALEXA)

• Diese Funktion wird, je nach Modell bzw. Region, möglicherweise nicht Unterstützung.
• Diese Funktion untersucht nur gewisse Sprachen und die Unterstützung Funktionen können je nach geographischem Gebiet variieren.
  Informationen zu Produktspezifikation oder Kompatibilität finden Sie auf der Samsung-Website (www.samsung.com).
• Dieser Dienst wird von Amazon bereitgestellt und kann jederzeit beendet werden. Samsung übernimmt keine Verantwortung für die Dienstverfügbarkeit.
• Der Amazon Alexa-App-Bildschirm kann sich ohne vorherige Ankündigungändern.

Verbinden und Verwenden mit einem Amazon-Produkt (Amazon Echo)

Verwenden Sie ein Amazon Echo-Produkt, um ihre Soundbar zu steuern, und um die durch Amazon Echo zur Verfugung stehenden Musikdienste zu genieBen. Zur Verwendung von Amazon Alexa ist ein Amazon-Konto erforderlich, damit die Soundbar über das Netzwerk eine Verbindung herstellen kann.

1. Installieren Sie die SmartThings-App auf Ihr Mobilgerät und starten Sie sie.
2. Geben Sie das Alexa-Konto an, indem Sie den Anweisungen in der App folgen und sich dann beim Dienst anmelden.

Verwenden Sie Stimmbefehle zum Steuern der Soundbar

Die Amazon Echo-Dienste, die Sie mit ihrer Soundbar verwenden konnen, beschränken sich auf Musik. Auf andere Dienste von Amazon Echo, wie beispelsweise die Nachrichten oder das Wetter, kann nur über Ihr Amazon Echo-Produkt zugegriffen werden.

Ausloser + Befehl + Lautsprechername

• Zum Verwenden von Sprachbefehlen für die Soundbar mit dem Namen „Wohnzimmer"

Aktion Sprachbefehl
So legen Sie die Lautstärke auf 5 fest	„Alexa Im Wohnzimmer die Lautstärke auf 5 stellen“
So erhöhen Sie die Lautstärke	„Alexa Im Wohnzimmer die Lautstärke erhöhen“
So schalten Sie den Ton stumm	„Alexa Im Wohnzimmer stumm schalten“
So hören Sie einen Radiosendernamens KISS FM	„Alexa Im Wohnzimmer Kiss FM wiedergeben“
So geben Sie den nächsten Song wieder	„Alexa Im Wohnzimmer den nächsten Song wiedergeben“
So beenden Sie Audio	„Alexa Im Wohnzimmer beenden“
So schalten Sie das Audio aus	„Alexa Im Wohnzimmer ausschalten“

Verwendung von Tap Sound

Tippen Sie die Soundbar mit Ihr Mobilgerät an, um den Ton des Inhalts auf dem Mobilgerät über die Soundbar wiederzugegeben.

• Diese Funktion wird je nach dem Mobilgerät eventuell nicht unterstützt.
• Diese Funktion ist nur mit Samsung Mobilgeräten mit Android 8.1 oderHigher kompatibel.

Mobilgerät

1. Aktivieren Sie die Tap Sound-Funktion an Ihrem Mobilgerät.
2. Einzelheiten zur Aktivierung der Funktion finden Sie im Folgenden unter „Einstellen der Tap Sound-Funktion".
3. Tippen Sie die Soundbar mit dem Mobilgerät an. Wahlen Sie „Start now" in dem angezeigten Nachrichtenfenster. Eine Verbindung wird zwischen dem Mobilgerät und der Soundbar über Bluetooth hergestellt.

4. Geben Sie den Ton des Inhalts auf dem Mobilgerät über die Soundbar wieder.

5. These Funktion verbindet ein Mobilgerät per Bluetooth mit der Soundbar, indem die Vibration erkannt wird, die auftritt, wenn das Gerät die Soundbar berührt.

6. Achten Sie daraufuf, mit dem Mobilgerät nicht eine Ecke der Soundbar anzutippen. Die Soundbar oder das Mobilgerät konnten dadurch zerkratz oder beschädigt werden.
7. Es wird empfohlen, das Mobilgerät mit einer Schutzhülle abzudecken. Tippen Sie leicht den breiten Bereich auf der Oberseite der Soundbar an, ohne damit übermaßige Kraft anzuwenden.
   Zum Verwendend dieser Funktion aktualisieren Sie die SmartThings-Anwendung auf die neuste Funktion.

Die Funktion wird je nach der Version der App eventuell nicht Unterstützung.

Einstellen der Tap Sound-Funktion

Verwenden Sie die SmartThings-App zum Aktivieren der Tap View, Tap Sound-Funktion.

1. Führn Sie auf dem Mobilgerät die SmartThings-App aus.
2. Wahlen Sie auf dem SmartThings-App-Bildschirm, der auf dem Mobilgerät angezeigt wird, (→) aus.
3. Aktivieren Sie, Tap View, Tap Sound, damit die Funktion Funktioniert, wenn ein Mobilgerät in die Nähe der Soundbar bewegt wird. Die Funktion wird eingeschaltet.

HINWEIS

• Wenn sich das Mobilgerät im Energiesparmodus befindet, Funktioniert die Tap Sound-Funktion nicht.
  Die Tap Sound-Funktioniert moglicherweise nicht, wenn sich in der Nane der Soundbar Geräte befinden, die Funkstörungen verursachen, wie z.B. elektrische Geräte. Stellen Sie safer, dass Geräte, die Funkstörungen verursachen können, in ausreichender Entfernung von der Soundbar platziert werden.

10 HERSTellen EINER VERBINDUNG MIT APPLE AIRPLAY 2

These Funktion ist in einigen Ländern möglichcherweise nicht verfügbar.

Herstellen einer Verbindung mit einem Apple-Produkt

Mit AirPlay 2 konnen Sie Ihr Heimaudiosystem von Ihrm iPhone, iPad, HomePod oder Apple TV aus steuern.
- Diese Samsung-Soundbar Unterstützung AirPlay 2 und erfordert iOS 11.4 oder später.

HINWEIS

Bestätigen Sie, dass die Soundbar mit dem Wi-Fi verbunden ist. (Siehe Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk))

11 INSTALLIEREN DER WANDHALTERUNG

Vorsichtsmaßnahmen bei der Montage

Die Montagedarf nur an einer vertikalen Wand erfolgen.
- Installieren Sie nicht an einem Ort mit hohen Temperatoren oder hoher Luftfeuchtigkeit.
- Prüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Wenn nicht, verstärken Sie die Wand oder wahren Sie einen anderen Installationsort.
- Kaufen und verwenden Sie die Befestigungsschrauben oder Dübel, die für die Art ihrer Wand geeignet sind (Gipsplatte, Eisenplatte, Holz, etc.). Wenn möglich befestigen Sie die Stützschrauben an Wandpfosten.
- Kaufen Sie Wandmontageschrauben entspruchend der Art und Dicke der Wand, an der Sie die Soundbar befestigen möchten.

Durchmesser: M5
Lange: 35 mm oder länger werden empfohlen.

• SchlieBen Sie die Kabel vom Gerät an die externen Geräte an, bevor Sie die Soundbar an der Wand installieren.
• Vergewissern Sie sich, dass das Gerät ausgescheltet und vom Stromnetz getrennt ist, bevör Sie es montieren. Andernfalls kann es zu einem elektrischen Schlag kommt.

Koponentender Wandhalterung

Wandhalterungsführung

X2

(M4 x L10)

Aufhängungsschraube Schraube
Wandhalterung

1. Platzieren Sie die Anleitung zur Wandbefestigung an der Wand.

Die Anleitung zur Wandbefestigung muss waagerecht positioniert sein.
- Falls Ihr Fernseher an der Wand befestigt ist, installmenten Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers.

1. Richten Sie die Mittellinie der Anleitung zur Wandbefestigung auf die Mitte des Fernsehers aus (wenn Sie die Soundbar unter ihrem Fernseher montieren) und befestigen Sie dann die Montagehilfe für die Wandhalterung mit Klebeband an der Wand.

2. Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs befindet.

1. Drücken Sie die Spitze eines Stifts oder einen spitzen Bleistift durch die Mitte der A-TYPE-Bilder an beiden Enden der Montagehilfe, um die Licher für die Aufhangungsschrauben zu markieren. Entfern den Sie dann die Anleitung zur Wandbefestigung.

1. Bohren Sie mit einem geeigneten Bohrer an jeder Markierung ein Loch in die Wand.

2. Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dubel oder Molly-Dubel in die Lächer einzufahren, bevor Sie die Aufhängungsschrauben einfahren. Wenn Sie Dubel oder Molly-Dubel verwenden, achten Sie darauf, dass die gebohrten Lächer für die verwendeten Dubel oder Molly-Dubel groß genug sind.

3. Stecken Sie eine Schraube (nicht im Lieferumfang enthalten) durch jeder Aufhangungsschraube und drehen Sie dann jeder Schraube in einem Aufhangungsschraubenloch.

1. Installieren Sie 2 Wandhalterungen mit der richtigen Ausrichtung mit 2 Schrauben an der Unterseite der Soundbar.

• Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar befinden.

1. Montieren Sie die Soundbar mithilfe derbefestigten Wandhalterungen, indem Sie die Wandhalterungen an die Aufhangungsschrauben an der Wand hangen.

1. Schiebern Sie die Soundbar wie nachfolgend dargestellt nach unten, sodass die Wandhalterungen sichere auf den Halteschrauben ruhen.

2. Setzen Sie die Halteschrauben in den breiten (unteren) Teil der Wandhalterungen ein und schieben Sie dann die Wandhalterungen nach unten, sodass die Wandhalterungen sicherauf den Halteschrauben ruhen.

12 INSTALLIEREN DER SOUNDBARÜBER EINEM TV-STANDFÜB

Bestandteil

GummifuB

Zum Installieren bringen Sie die GummifüBe an der Unterseite der Soundbar an, bevor Sie sie über dem TV-Standfuß positionieren. Vergewissern Sie sich, dass Sie die GummifüBe so anbringen, dass sie nicht über die Kanten des TV-Ständers hinausragen. Siehe die folgende Abbildung.

Platzieren Sie die Soundbar auf einen TV-Ständer.

Richten Sie wie auf der Abbildung dargestellt die Mitte der Soundbar auf die Mitte des Fernsehers aus und positionieren Sie die Soundbar vorsichtig auf dem Fernsehsteller.

HINWEIS

• Achten Sie daraufauf, dass die Soundbar auf einer flachen und stabilen Oberfläche platziert ist.
• Ein unzureichender Abstand vom TV konnte ein Problem bei der Akustik verursachen.

13 SOFTWARE-UPDATE

Automatisches Update

Wenn die Soundbar mit dem Internet verbunden ist, werden Software-Updates automatisch durchgeführt, auch wenn die Soundbar ausgeschaltet ist.

• Zum Verwenden der Funktion des Automatischen Updates muss die Soundbar mit dem Internet verbunden sein.

Die WLAN-Verbindung zur Soundbar wird beendet, wenn das Stromkabel der Soundbar getrennt oder der Strom abgescheltet wird. Wenn der Strom abgescheltet wird, wenn der Strom wieder eingescheltet wird oder Sie das Stromkabel wieder anschlossen, schalten Sie die Soundbar ein und verbinden Sie sie wieder mit dem Internet.

USB-Update

Samsung wird möglicherweise in Zukunft Updates für die System-Firmware der Soundbar anbieten.

Wenn ein Update verfügbar ist, können Sie die Soundbar aktualisieren, indem Sie das USB-Laufwerk, das die Update-Firmware enthalt, an den SERVICE-Anschluss der Soundbar anschlossen.

1. Weitere Informationen finden Sie bei Samsung (www.samsung.com) → suchen Sie nach dem Modellnamen im Kundenbetreuungsmenu.

2. Weitere Informationen zur Aktualisierung finden Sie in der Aktualisierungsanleitung.

3. Laden Sie die Aktualisierungsdatei (USB-Typ) herunter.

4. Entzippen Sie die Datei, um einen Ordner mit dem Datenamenzurstellen.

5. Speichern Sie den erstellten Ordner auf einem USB-Stick und schlieben Sie him dann an die Soundbar an.

6. Schalten Sie die Soundbar ein. Das Produkt wird innerhalb von 3 Minutenaktualisiert, während die Meldung „UPDATE" angezeigt wird.

7. Schalten Sie sie während des Updates nicht aus und entfern den Sie den USB-Stick nicht.

8. Falls "UPDATE" nicht im Displayfenster angezeigt wird, trennen Sie das Netzkabel der Soundbar und schreiben Sie es erneut an.
9. Wenn die neueste Version installiert ist, wird kein Update durchgeführt.
10. Je nach USB-Typ wird das Update möglicherweise nicht Unterstützung.

Initialisierung

Drücken Sie bei eingeschalteter Soundbar gleichzeitig die - + (Lautstärke)-Tasten an dem Gehäuse für mindestens 5 Sekunden. "INIT" wird in der Anzeige angezeigt und die Soundbar wird initialisiert.

VORSICHT

• Alle Einstellungen der Soundbar sind initialisiert. Achten Sie daraufuf, dies nur auszufahren, wenn die Initialisierung erforderlich ist.

14 FEHLERBEHEBUNG

Überprüfen Sie Folgenden, bevor Sie den Kundendienst informieren.

Die Soundbar lässt sich nicht einschalten

• Überprüfen Sie, ob das Stromkabel der Soundbar korrekt in die Steckdose eingesteckt ist.

Die Soundbar Funktioniert unregelmäßig

• Nachdem Sie das Stromkabel entfernt haben setzen Sie es erneut ein.
• Entfernen Sie das Netzkabel vom externen Gerät und versuchen Sie es erneut.
• Wenn kein Signal vorhanden ist, schaltet sich die Soundbar nach einer bestimmten Zeitspanne automatisch aus. Schalten Sie die Stromversorgung ein. (Weitere Informationen finden Sie auf Seite 9.)

Falls die Fernbedienung nicht Funktioniert

• Zeigen Sie mit der Fernbedienung direkt auf die Soundbar.
• Ersetzen Sie die Batterien durch neue.

Die Soundbar gibt keinen Ton aus

• Die Lautstärke der Soundbar ist zu gaining oder stummgeschaltet. Passen Sie die Lautstärke an.
• Wenn ein externes Gerät (STB, Bluetooth-Gerät, Mobilgerät usw.) angeschlossen ist, passen Sie die Lautstärke des externen Geräts an.
• Wahlen Sie für die Tonausgabe des Fernsehgeräts die Soundbar aus. (Samsung TV: Home () Einstellungen ( Ton Tonausgang Soundbar wahlen)
  Die Kabelverbindung mit der Soundbar konnte lose sein. Trennen Sie das Kabel und schreiben Sie es erneut an.
• Entfernen Sie das Netzkabel vollständig, schlieBen Sie es erneut an und schalten Sie die Stromversorgung ein.
• Initialisieren Sie das Produkt und versuchen Sie es erneut. (Weitere Informationen finden Sie auf Seite 29.)

Der Subwoofer gibt keinen Ton aus

• Prufen Sie, ob die LED-Anzeige auf der Rückseite des Subwoofer's blau leuchtet. Schlieben Sie die Soundbar und den Subwoofer wieder an, wenn die Anzeige blau blinkt oder rot wird. (Weitere Informationen finden Sie auf Seite 13.)
• Es kann ein Problem auftreten, wenn ein Hindernis zwischen Soundbar und Subwoofer besteht. Bewegen Sie die Geräte in einen Bereich, der von den Hindernissen entfern ist.
• Andere Geräte, die in der Höhe Radiofrequenzsignale senden, können die Verbindung unterbrechen.
  Halten Sie ihren Laufsprecher von solchen Geräten fern.
• Entfernen Sie den Netzstecker und schlieben Sieihn wieder an.

Die Subwoofer-Lautstärke ist zu niedrig

• Die ursprüngliche Lautstärke des von Ihnen wiedergegebenen Inhalts ist möglicherweise niedrig. Versuchen Sie, die Subwoofer-Lautstärke anzupassen. (Weitere Informationen finden Sie auf Seite 10.)
• Bewegen Sie den Subwoofer-Lautsprecher{naher zu sich heran.

Falls das TV nicht per HDMI TO TV (eARC/ARC) (HDMI ZU TV (eARC/ARC)) verbunden ist

• Prufen Sie, ob das HDMI-Kabel korrekt an den ARC-Anschluss angeschlossen ist. (Weitere Informationen finden Sie auf Seite 16.)

• Der Anschluss ist möglicherweise aufgrund des angeschlossenen externen Geräts (Set-Top-Box, Spielgerät, etc.) nicht möglich. Verbinden Sie die Soundbar direkt.

• HDMI-CEC ist eventuell nicht an dem Fernsehgerät aktiviert. Schalten Sie das CEC im Menu des Fernsehgeräts ein. (Samsung TV: Home () Einstellungen (串) Allgemein Manager für externe Geräte Anynet+ (HDMI-CEC) ON)

• Zum Herstellen einer eARC-Verbindung muss die eARC-Funktion im TV-Menü auf „Ein" festgelegt werden. (Samsung TV: Home (n) → Einstellungen (Ton → Experteneinstellungen → HDMI-eARC-Modus(Auto))

Es gibt keinen eingehenden Ton beim Anschluss an den Fernseher im Modus HDMI TO TV(eARC/ARC)

• Ihr Gerät ist nicht in der Lage, das Eingangssignal wiederzugegeben. Ändern Sie die Audioausgabe des Fernsehers auf PCM oder Dolby Digital. (Bei einem Samsung TV: Home () Einstellungen () Ton Experteneinstellungen Digitale Audioausgabeformat)

Die Soundbarlässt sich nicht über Bluetooth verbinden.

• Wechseln Sie beim Verbinden eines neuen Geräts für die Verbindung zu „BT PAIRING". (Drücken Sie die Taste® PAIR auf der Fernbedienung oder drücken Sie die Taste® (Quelle) am Gehäuse mindestens 5 Sekunden lang.)
• Wenn die Soundbar mit einem anderen Gerät verbunden ist, trennen Sie das Gerät zuerst, um das Gerät zu wechseln.
• Stellen Sie die Verbindung wieder her, nach dem Sie die Bluetooth-Lautsprecherliste des zu verbindenden Geräts entfernrt haben. (Samsung TV: Home () Einstellungen () Ton Tonausgang Bluetooth-Lautsprecherliste)
  Die automatische TV-Verbindung kann deaktiviert sein. Wahren sich die Soundbar im Zustand „BT READY" befindet, halten Sie die Links-Taste auf der Fernbedienung der Soundbar 5 Sekunden lang gedrückt, um ON-TV CONNECT auszuwahlen. Wenn Sie OFF-TV CONNECT sehen, halten Sie die Links-Taste erneut 5 Sekunden lang gedrückt, um die Auswahl umzuschalten.
• Entfernen Sie den Netzstecker und versuchen Sie es dann erneut.
• Initialisieren Sie das Produkt und versuchen Sie es erneut. (Weitere Informationen finden Sie auf Seite 29.)

Bei einer Bluetooth-Verbindung verschwindet der Ton

• Einige Geräte können Funkstorungen verursachen, wenn Sie sich zu nah an der Soundbar befinden, z. B. Mikrowellen, drahtlose Router usw.
• Wenn Ihr über Bluetooth verbundenes Gerät sich zuweit von der Soundbar entfernt, kann der Ton verschwinden. Bewegen Sie das Gerät erhäner an die Soundbar heran.
• Wenn ein Teil Ihres Gehäuses mit dem Bluetooth-Sender/Empfänger in Kontakt kommt oder wenn das Produkt auf Möbeln aus Metall installiert wird, können der Ton verschwinden. Überprüfen Sie die Installationsumgebung und die Einsatzbedingungen.

Herstellen einer WLAN-Verbindung ist nicht möglich

• Prufen Sie, ob Ihr Wireless-Router eingeschaltet ist.
• Schalten Sie den Router aus, schalten Sieihn wieder ein und versuchen Sie es dann erneut.
• Die Soundbar stellt keine Verbindung her, wenn das drahtlose Signal zuschwach ist. Versuchen Sie, die Router naher an der Soundbar zu platzieren oder, wenn möglich, alle Hindernisse zwischen der Soundbar und dem Router zu beseitigen.
• Wenn Ihr WLAN-Router neu ist, müssen Sie die Netzwerkeinstellungen des Lautspechers neu konfigurieren.

Die Soundbar schaltet sich nicht automatisch mit dem TV ein.

• Wenn Sie die Soundbar während des Fernsehens ausschalten, wird die Synchronisation der Stromversorgung mit dem Fernseher deaktiviert. Schalten Sie zuerst das Fernseherget aus.

Dolby

ATMOS

• Verwende dein Smartphone, Tablet oder deinen Computer als Fernbedienung für Spotify. Auf Spotify.com/connect erfahrst du mehr.
  Die Spotify Software unterliegt den folgenden Drittanieter-Lizenzen: https://www.spotify.com/connect/third-party-licenses.

Bei Anfrage oder Anforderung bezüglich Fragen zu Open Source wenden Sie sich an Samsung Open Source (http://opensource.samsung.com)

17 WICHTIGE HINWEISE ZUM SERVICE

• Abbildungen und Grafiken in thisem User Manual (Benutzerhandbuch) dieren nur Referenzwrecken und können vom tatsächlichen Erscheinungsbild des Produkts abweichen.
• Verwaltungskosten werden abgerechnet, wenn

(a) auf ihren Wunsch ein Techniker zu Ihnen geschickt wird, aber kein Produktdefekt vorliegt (d. h. wenn das User Manual (Benutzerhandbuch) nicht gelesen wurde).

(b) Sie das Gerät in eine Reparaturwerkstatt bringen, aber kein Produktdefekt des Gerats vorliegt (d. h. wenn das User Manual (Benutzerhandbuch) nicht gelesen wurde).

Die Höhe eventuell anfallender Gebühren wird Ihnen vor dem Besuch eines Technikers mitgeteilt.

18 SPEZIFIKATIONEN UND LEITFADEN

Technische Daten

Modellname HW-Q700A / HW-Q710A
Gewicht 3,6 kg
Abmessungen (B x H x T) 980,0 x 60,0 x 115,0 mm
Betriebstemperaturbereich: +5 °C bis +35 °C
Betriebsfeuchtageitsbereich 10 % ~ 75 %
VERSTÄRKER Nennausgangsleistung ((30 W x 4) + (20 W x 2) + 10 W) + 160 W
Unterstützte Wiedergabeformate	Dolby 5.1ch/Dolby Digital Plus/Dolby TRUE HD/Dolby ATMOS DTS 5.1ch/DTS HD/DTS-HD Master Audio/DTS:X/LPCM 8Ch
AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS Maximale Wi-Fi-Transmitterleistung	100 mW mit 2,4 GHz - 2,4835 GHz, 200 mW mit 5,15 GHz - 5,25 GHz, 100 mW mit 5,25 GHz - 5,35 GHz und 5,47 GHz - 5,725 GHz
AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS Maximale BT-Transmitterleistung 100mW bei 2,4GHz - 2,4835 GHz
AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS Maximale SRD-Transmitterleistung 25mW bei 5,775GHz - 5,875GHz
Subwoofer-Name PS-WA75B
Gewicht 5,9 kg
Abmessungen (B x H x T) 205,0 x 353,0 x 302,0 mm
VERSTÄRKER Nennausgangsleistung 160 W
AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS Maximale SRD-Transmitterleistung 25mW bei 5,775GHz - 5,875GHz

HINWEIS

Samsung Electronics Co., Ltd gehalt sich das Recht vor, Spezifikationen ohne vorherigen Hinweis zuändern.
Gewicht und Abmessungen sind Annaherungswerte.

Vorsichtsmaßnahmen: Die Soundbar wird bei der Wi-Fi-Aktivierung automatisch neu gestartet.

Allgemeiner Stromverbrauch im Standby (W)	5,5 W
Wi-Fi Methode zur Deaktivierung des Anschlusses	Prücken Sie die Taste ID SET im unteren Steuerungsbereich der Soundbar 30 Sekunden lang, um Wi-Fi ein-/auszuschalten.
Bluetooth Methode zur Deactivierung des Anschlusses	Prücken Sie die Taste NETWORK im unteren Steuerungsbereich der Soundbar 30 Sekunden lang, um Bluetooth ein-/auszuschalten.

• Hiermit erklart Samsung Electronics, dass diese Funkausstattung mit der Direktive 2014/53/EU und den relevanten gesetzlichen Anforderungen von Großbritannien konform ist.

Der vollständige Text der Konformitätserklarung ist unter folgender Internetadresse verfügbar: http://www.samsung.com navigieren Sie Dort zu „Support" und geben Sie den Modellnamen ei

Dieses Gerät kann in allen Ländern in der EU und in Großbritannien verwendet werden.

Die 5GHz WLAN(Wi-Fi oder SRD)- Funktion these Gerätes darf nur im Innenbereich genutzt werden.

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu dieser Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmull entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten.

Wenn Batterien nicht ordnungsgemäß entsorgt werden, konnen sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bite hien Sie, die natuclen Ressourcen zu schutzen und die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern, indem Sie die Batterien von anderen Abfallen getrennt uber Ihr ortliches Kostenlose Altbaterie-Rucknahmesystem entsorgen.

Korrekte Entsorgung von Altgeräten

Das Symbol der durchgestriichen Abfalltonne auf Rädern auf einem Elektro- oder Elektronikgerät, der Verpackung, Gebrauchsanweisung oder dem Garantieschein weist darauf auf hin, dass das Elektro- oder Elektronikgerät nicht im unsortingen Siedlungsabfall (Hausmüll) entsorgt werden darf, sondern einer getrennten Sammlung zugeführten werden muss.

Sie sind verpflichtet, die geser und Zubehorteile einervom Hausmull getrennten Erfassung zuzufuhren. Altbatterien und Altakumulatoren, die nicht vom Altgerat umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerat entnommen werden konnen, sind vor der Abgabe an einer Erfassungsstelle zerstörungsfrei vom Altgerat zu trennen.

Vertreiber von Elektro- oder Elektronikgeräten, einschließlich des Lebensmittelteinzel-, Fernabsatz- und Versandhandels, sind ab einer bestimmten Verkaufs-, Lager- bzw. Versandflächengröbe gesetzlich grundsätzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet, wenn Sie bei dem Vertreiber ein neues Gerät kaufen oder es sich um ein kleines Altgerät handelt, das bestimmte Maße nicht überschreitet. Nähere Informationen und Einzelheiten zu diesen Rücknahmagemöglichkeiten und pflichten erhalten Sie von dem jeweiligen Vertreiber.

Endnutz er schlieblich privater Nutzer wenden sich an ihren öffentlich-rechtlichen Entsorgungstrager, um in Erfahrung zu bringen, wo sie das Altgerat für eine umweltfrendliche Entsorgung zurückgeben konnen. Gewerblichen Endnutzern stehen zusammen herstellerspezifische Mochlichkeiten zur Rückgabe zur Verflügung, die sie direkt beim Hersteller erfragen konnen.

BittenoschenSievorAbganeinerErfassungssstelleelbstendigallepersonenbezogenenDatunahmGerat.

Weiter Informationen zum Engagement von Samsung fur die Umwelt und zu Produkspzifischen Auflagen wie z. B. REACH, WEEE, Batterien finden Sie unter: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

KOMMISSIONSrechtlinie (EU) 2019/1782

Ökodesign-Anforderungen für externe Netzeleite: www.samsung.com/global/ecodesign_component

VEILIGHEIDSINFORMATIE

Soundbar schakelt nicht in

De Soundbar wird nicht automatisch met de tv ingeschakeld.

(Elektrisch en elektronisch afvalmaterialial)

17 PALVELUA KOSKEVIA TÄRKEITÄ HUOMAUTUKSIA

Hibásan mücködka Soundbar

Vinkelstättemontering Gummifot

Anvanda Q-Symphony-funktionen

For Q-Symphony synchroniseras Soundbar med en Samsung-TV for att spel aup ljd via tva enheter for optimal surrounddefekt. Nar Soundbar ar ansluten visas menyn TV+Soundbar" under menyn Ljudutgang pA tv:n Valj motsvarande meny.
