Tipo di prodotto	Soundbar 3.1.2 canali
Marca	Samsung
Modello	HW-Q710A (anche HW-Q700A)
Dimensioni (L x A x P)	980,0 x 60,0 x 115,0 mm
Peso della soundbar	3,6 kg
Peso del subwoofer	5,9 kg (modello PS-WA75B)
Alimentazione	DC 19V tramite adattatore di rete AC/DC
Consumo in standby	5,5 W
Potenza di uscita totale	360 W (soundbar: 4 x 30 W + 2 x 20 W + 10 W, subwoofer: 160 W)
Formati audio supportati	Dolby Atmos, Dolby TrueHD, DTS:X, LPCM 8 canali, ecc.
Connettività	HDMI ARC/eARC, ingresso HDMI, ottico, Bluetooth, Wi-Fi, AirPlay 2
Modalità sonore	Standard, Surround, Game Pro, Adaptive Sound
Funzioni speciali	Q-Symphony, Spacefit Sound, Tap Sound, compatibile con Alexa
Montaggio a parete	Possibile con supporto fornito (viti non incluse)
Temperatura di funzionamento	da +5 °C a +35 °C
Umidità di funzionamento	10 % ~ 75 %
Sicurezza	Non aprire, nessuna parte riparabile dall'utente
Manutenzione	Pulire con un panno morbido e asciutto; evitare umidità e calore eccessivi
Parti di ricambio	Subwoofer (incluso), kit altoparlanti surround SWA-9500S (opzionale)
Riparabilità	Affidare qualsiasi riparazione a personale qualificato
Contenuto della confezione	Soundbar, subwoofer, telecomando, batterie, cavi, supporti da parete

Domande frequenti - HW-Q710A SAMSUNG

Come collegare la soundbar al televisore tramite HDMI ARC?

Utilizzare un cavo HDMI per collegare la porta HDMI TO TV (eARC/ARC) della soundbar alla porta HDMI ARC del televisore. Assicurarsi che la funzione ARC sia attivata nelle impostazioni del televisore. Quindi accendere entrambi i dispositivi; il display della soundbar mostra TV ARC e l'audio proviene dalla soundbar.

Come collegare la soundbar tramite Bluetooth?

Premere il tasto PAIR del telecomando per passare alla modalità BT PAIRING. Sul dispositivo mobile, cercare i dispositivi Bluetooth e selezionare [AV] Samsung Soundbar Q700A / Q710A. Se viene richiesto un codice PIN, inserire 0000.

Cosa fare se il subwoofer non funziona?

Verificare che l'indicatore LINK sul retro del subwoofer sia blu fisso. Se lampeggia in blu o è rosso, eseguire una connessione manuale: spegnere la soundbar, tenere premuto ID SET sul retro del subwoofer per 5 secondi (l'indicatore lampeggia in blu), quindi tenere premuto il tasto Su del telecomando per 5 secondi. L'indicatore diventa blu fisso.

Come aggiornare il software della soundbar?

Due metodi: Automatico: se la soundbar è connessa a Internet, l'aggiornamento avviene automaticamente anche in standby. Tramite USB: scaricare il file di aggiornamento dal sito Samsung, decomprimerlo su una chiavetta USB, collegarla alla porta SERVICE sul retro della soundbar, quindi accenderla. Il messaggio UPDATE viene visualizzato durante l'aggiornamento.

Come regolare il volume del subwoofer?

Utilizzare il tasto LIVELLO WOOFER (BASS) sul telecomando. Premere verso l'alto o il basso per regolare il livello da -12 a +6 (a passi di 6). Per riportarlo a 0, premere direttamente il tasto.

Posso usare il telecomando del televisore per controllare la soundbar?

Sì. Spegnere la soundbar, quindi tenere premuto il tasto WOOFER verso l'alto per 5 secondi per passare da una modalità all'altra: OFF-TV REMOTE (disattivato), SAMSUNG-TV REMOTE (TV Samsung), ALL-TV REMOTE (altre marche). Selezionare la modalità adatta al proprio televisore.

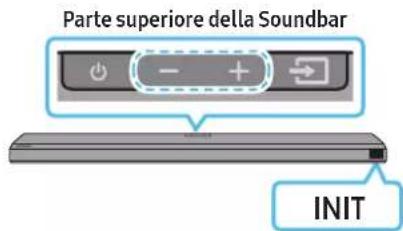

Come ripristinare la soundbar?

Accendere la soundbar, quindi premere contemporaneamente i tasti + (Volume) del pannello superiore per almeno 5 secondi. Il display mostra INIT e tutte le impostazioni vengono ripristinate.

Quali sono le modalità sonore disponibili e a cosa servono?

Le modalità sono: Standard (audio originale), Surround (ampio campo sonoro), Game Pro (audio immersivo per giochi), Adaptive Sound (analizza il contenuto e adatta l'audio automaticamente). Utilizzare il tasto SOUND MODE del telecomando per cambiare.

Come montare la soundbar a parete?

Utilizzare la guida per il montaggio a parete e i supporti forniti. Segnare le posizioni delle viti, praticare dei fori, inserire tasselli adatti al muro, quindi avvitare i supporti. Appendere la soundbar facendo scorrere i ganci sui supporti. Assicurarsi che il muro possa sostenere il peso (3,6 kg).

Cosa fare se l'audio è sfasato rispetto all'immagine?

Premere il tasto Impostazioni audio del telecomando fino a vedere SYNC sul display, quindi utilizzare i tasti Su/Giù per regolare lo sfasamento audio da 0 a 300 millisecondi. Questa funzione è disponibile per alcune sorgenti.

MANUALE UTENTE HW-Q710A SAMSUNG

Bassokaiuttimen takaosa

Bassokaiuttimen takaosa Bassokaiuttimen takaosa

Kutsu + Komento + Kaiuttimen nimi

INFORMAZIONI SULLA SICUREZZA

AVVERTENZE DI SICUREZZA

PER RIDURRE IL RISCHIO DI SCARICHE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERiore).

ALL'INTERNO NON SONO PRESENTI PARTI RIPARABILI DALL'UTENTE. PER ASSISTENZA, RIVOLGERSI A UN TECHNICO QUALIFICATO.

Per una descrizione dei symboli che è possible trovare sul proprio prodotto Samsung,fare riferimento alla tabella riportata di seguito.

4	ATTENZIONE
	RISCHIO DI SCARICHE ELETTRICHE. NON APRIRE.
5	Questo symbolo indica la presenza di alta tensione all'interno. è pericoloso toccare in qualsiast mode le parti interne diquesto prodotto.
1	Questo symbolo indica che il prodotto include documentazioneimportanta relativà al funzionamento e alla manutenzione.
2	Prodotto di classe Il:Questo symbolo indica che non ènecessario un collegamento di sicurezza a una messa a terraelettrica.SeQuesto symbolo non è presente su un prodotto dotato dicavo di alimentazione, ciò indica che il prodotto DEVE essere collegato in modo affidabile a una messa a terra di protezione.
~	Tensione CA:la tensione nominale contrassegnata con questosimbolo è di tipo CA.
-	Tensione CC:la tensione nominale contrassegnata con questosimbolo è di tipo CC.
A i	Attenzione. Consultare le Istruzioni per l'uso:questo symboloincida la necessità di consultare il manuale utente perottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

• Per ridurre il rischio di incendio o scariche elettriche, non esporre quello disposativo alla pioggia o all'umidità.

ATTENZIONE

PER EVITARE SCARICHE ELETTRICHE, INSERIRE COMPLETAMENTE IL CONTATTO LARGO DELLA SPINA NEL FORO GRANDE CORRISpondente.
- Questo dispositorio deve sempre essere collegato a una presa CA con collegamento a terra di protezione.
- Per scollegare il disposativo dalla rete elettrica occorre staccare la spina dalla presa; pertanto, la presa elettrica deve essere fácilmente accessibile.
- Non esporre quello dispositivo a gocciolamento o schizzi di liquidi. Non posizionare oggetti contenti liquidi, ad esempio vasi, sul dispositivo.
- Per spegnere completeness il dispositorio, è necessario scollegare la spina di alimentazione alla presa di corrente. Di conseguenza, la spina di alimentazione deve essere sempre disponibile e prontamente accessibile.

PRECAUZIONI

1. Assicurarsi che l'alimentazione CA della propria abitazione si conforme ai requisiti di alimentazione indicati nell'adesivo di identificazione situato nella parte inferiore del prodotto. Installare il prodotto in posizione orizzontale su una base idonea (ad es., un mobile), assicurandosi che ci sa spazio circostante sufficiente per la ventilazione (7 10~cm) . Assicurarsi che le fessure di areazione non siano ostruite. Non posizionare l'unità su amplificatori o altre appearecchiature che potrebbero surriscaldarsi. Questa unità è progettata per l'utilizzo continuo.

Per spegnere completamente l'unità, scollegare la spina CA alla presa a parete. Scollegare l'unità se si preve de non utilizzarla per un lungo periodo di tempo.

1. Durante temporali, scollegare la spina CA alla presa a parete. I picchi di tensione causati dai fulmini potrebbero danneggiare l'unità.
2. Non esporre l'unità alla luce solare diretta o ad altre fonti di calorie. In caso contrario, potrebbe generarsi un surriscaldamento con seguente malfunzionamento dell'unità.
3. Proteggere il prodotto dall'umidità (ad es. vasi), dal calore in effcco (ad es. un camino) o da apparecchiature che creano forti campi magnetici o elettrici. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione alla presa a parete CA. Il prodotto non è destinato all'utilizzo industriale. É esclusivamente riservato all'utilizzo personale. Se il prodotto è stato conservato a basso temperature, potrebbe formarsi della condensa. In caso di trasporto nei mesi invernali, prima di utilizzato l'unità attendere circa 2 ore sono a quando non raggiunge la temperatura ambiente.
4. La batteria utilizzata con quello prodotto contiene sostanche chimiche dannose per l'ambiente. Non gettare la batteria nei rifuiati domestici generici. Non esporre la batteria al calore in effcco, alla luce solare diretta o al fuoco. Non mandare in corto circuito, smontare o surriscaldare la batteria.

ATTENZIONE: La sostituzione non corretta della batteria può causare il rischio di esplosioni. Sostituire solo con una batteria dello stesso tipo o equivalente.

INDICE

01 Verifica dei componenti 6

02 Panorama del prodotto 7

Pannello anterio/Pannello superiore della Soundbar 7
Pannello inferiore della Soundbar. 7

03 Utilizzo del telecomando della Soundbar 9

Inserimento delle batterie prima dell'utilizzo del telecommando (2 batterie AA) 9
Comeutilizzareiltelecomando 9
Uso dei tasti nascosti (tasti con più di una funzione) 11
Specifiche di uscita per le diverse modalità effetti sonori 11
Regolazione del volume della Soundbartramite il telecomando del TV 12

04 Connessione della Soundbar 13

Collegamento del cavo di alimentazione e delle unità 13

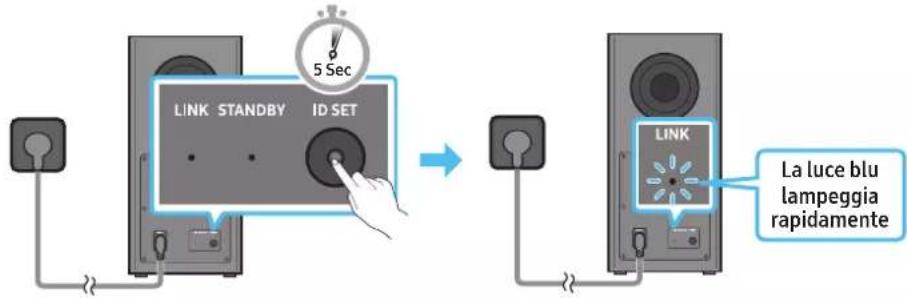

- Collegamento manuale del Subwoofer 13
- Indicatori LED nella parte posteriore del Subwoofer 14
Collegamento di un SWA-9500S (venduto separamente) alla Soundbar. 15

05 Utilizzo di una connessione cablata alla TV

Metodo1. Collegamento con HDMI 16

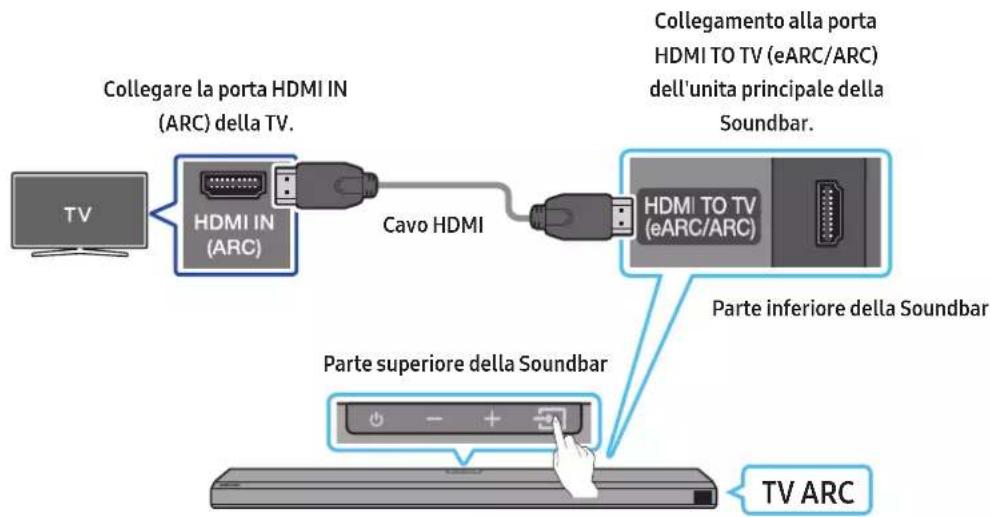

- Collegamento di un TV in grado di supportare HDMI ARC (Audio Return Channel) 16

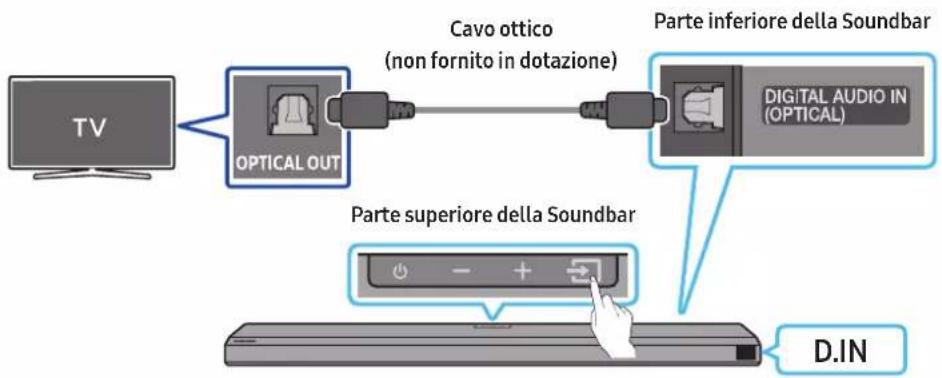

Metodo 2. Connessione tramite cavo ottico 17

06 Utilizzo di una connessione wireless alla TV

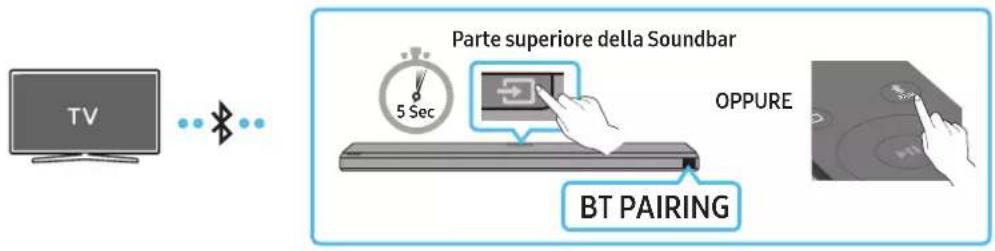

Metodo1. Connessione tramite Bluetooth 18
Metodo 2. Connessione tramite Wi-Fi 19

07 Connessione di un dispositivo esterno

Metodo1. Connessione tramite cavo HDMI (compatible con decodificazione e riproduzione Dolby Atmos) 20

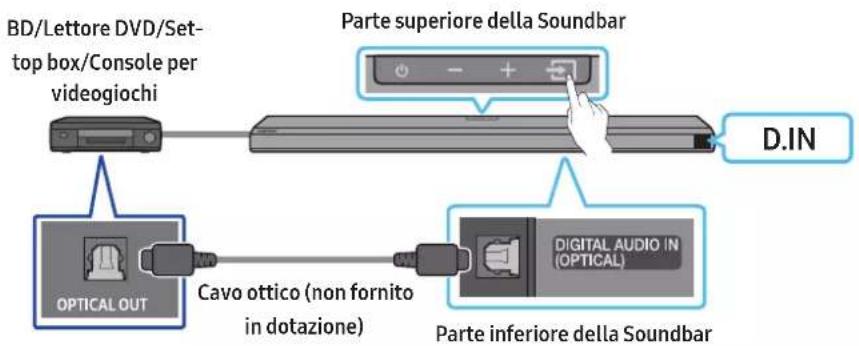

Metodo 2. Connessione tramite cavo ottico 21

08 Connessione di un dispositivo mobile

Metodo1. Connessione tramite Bluetooth 22
Metodo 2. Connessione tramite Wi-Fi (rete wireless) 23

09 Guida introductiva ad Amazon Alexa con un prodotto Amazon (compatible con Alexa) 24

Collega e utilizza con un prodotto Amazon (Amazon Echo). 24
Usare i comandi vocali per controllare la Soundbar 24

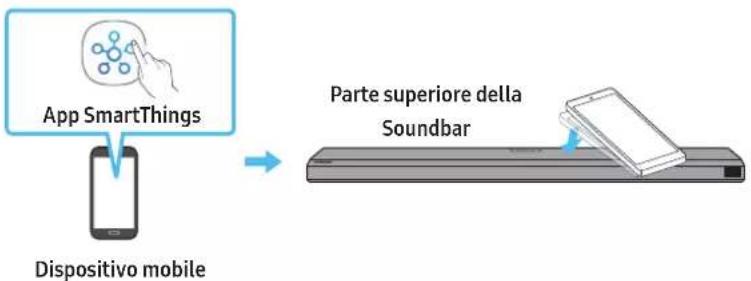

Utilizzo di Tap Sound 25

10 Connessione ad Apple AirPlay 2

Collega e utilizza con un prodotto Apple 26

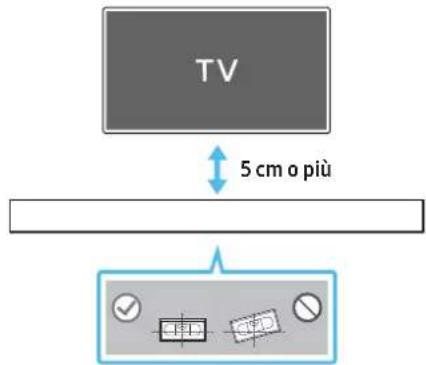

Installazione del supporto per montaggio a parete 27

Precauzioni per l'installazione 27
Component del supporto per montaggio a parete 27

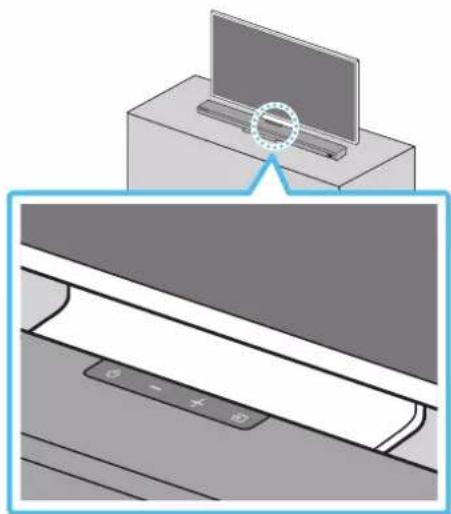

12 Installazione della Soundbar sul piedistallo del TV 28

Componente 28

13 Aggiornamento software 29

Aggiornamento automatico 29
Aggiornamento USB 29
Inizializzazione 29
14 Risoluzione dei problemi 30
15 Licenza 31
16 Avviso di licenza per il software open source 31
17 Note important sul servizio 31
18 Specifice e guida

Specifiche 32

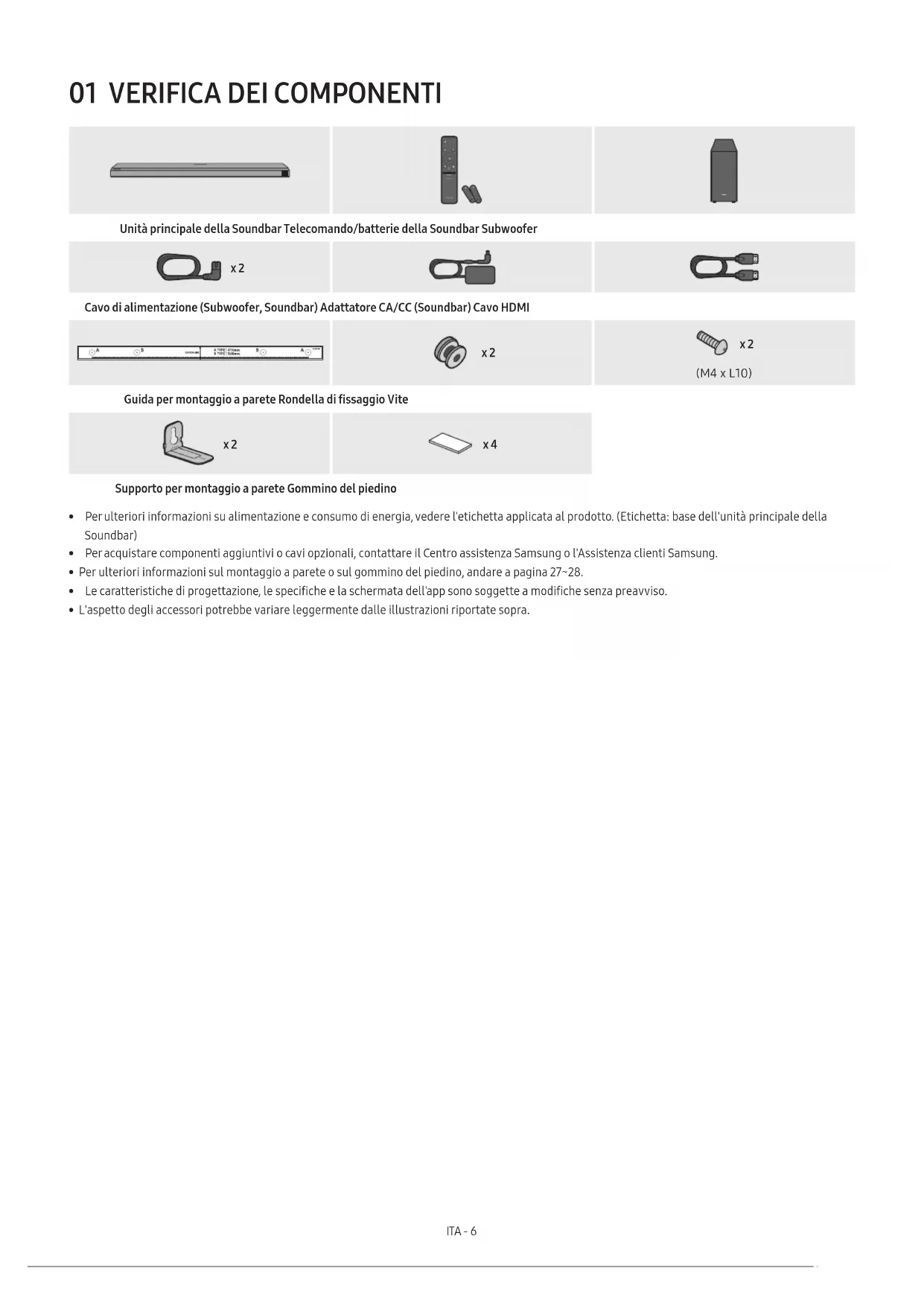

01 VERIFICA DEI COMPONENTI

Unità principale della Soundbar Telecomando/batterie della Soundbar Subwoofer

Cavo di alimentazione (Subwoofer, Soundbar) Adattatore CA/CC (Soundbar) Cavo HDMI

Guida per montaggio a parete Rondella di fissaggio Vite

Supporto per montaggio a parete Gommino del piedino

Per ulteriori informazioni su alimentazione e consumo di energia, videere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)
Per acquistare componenti aggiuntivi o cavi opzionali, contattare il Centro assistenza Samsung o l'Assistenza clienti Samsung.
- Per ulteriori informazioni sul montaggio a parete o sul gommino del piedino, andare a pagina 27~28.
Le caratteristiche di progettazione,le specifiche e la schermata dell'app sono soggette a modifiche alla preavviso.
L'aspetto degli accessori potrebbe variate leggermente dalle illustrazioni riportate sopra.

02 PANORAMICA DEL PRODOTTO

Pannello anteriore/Pannello superiore della Soundbar

1	Tastoo (Accensione) Consente di accendere e spegnere.
2	Tastoo + (Volume) Consente di regolare il volume.
3	Tastoo (Sorgente) Consente di selezionare il modo di immissione sorgente.
	Modalità di immissione Display
	Ingresso digitale ottico D.IN
	Ingresso ARC (HDMI OUT) D.IN → TV ARC (Conversione automatica)
	Ingresso HDMI HDMI
	Modalità Wi-Fi WIFI
	Modalità BLUETOOTH BT
4	Display Consente di visualizzato lo stato e la modalità corrente del prodotto. D.IN → HDMI → Wi-Fi → BT

• Dopo aver collegato il cavo di alimentazione, il pulsante di accensione inizIERa funzionare entro 4-6 secondi.
  L'unita inizier a riproduire l'audio après 4-5 secondi dall'accensione.
  Se l'audio proviene sua dal TV che alla Soundbar, andare al menu Impostazioni dell'audio del TV e impostare l'altoparlante del TV su Altoparlante esterno.

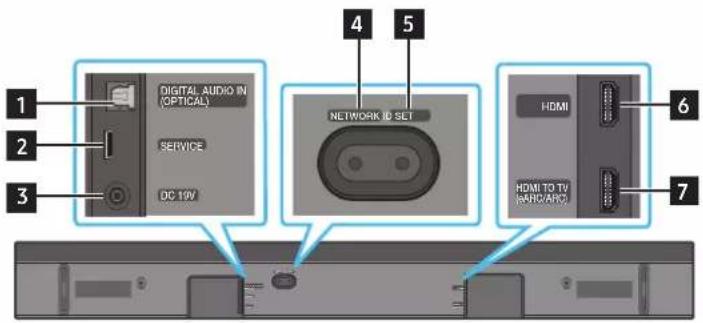

Pannello inferiore della Soundbar

1	DIGITAL AUDIO IN (OPTICAL)
	Collegare all'uscita (ottica) digitale di un dispositivo esterno. (Vedere paglia 21)

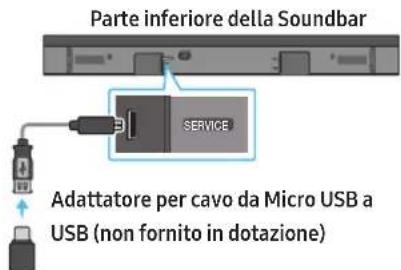

2	SERVICE
	Collegare un dispositivo di archivazione USB per aggiornare il software del prodotto.
3	DC 19V (Ingresso alimentazione)
	Collegare l'adattatore CA/CC. (Vedere paglia 13)
4 NETWORK Premere per collegare una rete wireless (Wi-Fi)tramite l'app SmartThings.
5 D SET Premere per connettere la Soundbaragli altoparlanti surround e a un subwoofertramite una rete wireless. (Gli altoparlanti surround sono venduti separamente).
6 HDMI Immette i segnali audio e video digitali tramite un cavo HDMI. Consente il collegamento all'uscita HDMI di un dispositivo esterno. (Vedere pagina 20)
7 HDMI TO TV (eARC/ARC) Collegare al jack HDMI di una TV. (Vedere pagina 16)

Per scollegare il cavo di alimentazione dell'adattatore CA/CC da una presa a parete, tirare afferrandolo per la spina.

Non tirare afferrando il cavo.

Non colleague questa unita o altri componenti a una presa CA finche tutti i collegamenti tra i componenti non sono stati completati.

03 UTILIZZO DEL TELECOMANDO DELLA SOUNDBAR

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA)

Far scorrere il coperchio posteriore nella direzione individata alla freccia sono a rimuoverlo completeness. Inserire 2 batterie AA (1,5 V) nel senso corretto della polarità. Far scorrere il coperchio della batteria sono a raggiungere la posizione iniziale.

Comeutilizzareiltelekomando

1	Pulsante di accensione	Consente di accendere e spegnere la Soundbar. • Funzione Spegnimento automatico L'unità si spegne automaticamente nelle situazioni seguenti: • Nella modalità D.IN/HDMI/Wi-Fi/BT se non c'è alcun segnale audio da 18 minuti.
2	Sorgente	Premere per selezionare una sorgente connessa alla Soundbar.
3	Silenziamento	Premere il pulsante (Silenziamento) per disattivare l'audio. Premerlo nuovamente per riattivare l'audio.
4	SOUND MODE SOUND MODE	È possibile selezionale il modo audio desiderato scegliendo tra STANDARD, SURROUND, GAME PRO o ADAPTIVE SOUND. • STANDARD Emette il suono originale. • SURROUND Offre un campo sonoro più ampio di quello standard. • GAME PRO Fornisce un suono stereoscopico che permette di immershersi nell'azione quando si gioca. • ADAPTIVE SOUND Analizza il contentuto in tempo reale e fornisce automaticamente il campo sonoro ottimale in base alle caratteristiche del contentuto.
5	PAIR Bluetooth PAIR	Consente di attivare la modalità associazione Bluetooth della Soundbar. Premere il tasto e attendere che venga visualizzata la schermata "BT PAIRING" per connettersi a un nuovo dispositivo Bluetooth.
6	Play/Pausa	È possibile riproduire o mettere in sua musica premendo il tasto.

7	Su/Giù/Sinistra/ Destra	Premere sulle aree indicate per selezionare Su/Giù/Sinistra/Destra. Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni. • Navigazione musica Premere il pulsante Destro per selezionare il file musicale successivo. Premere il pulsante Sinistro per selezionare il file musicale precedente. • ID SET Utilizzare questa opzione quando il subwoofer o i diffusori surround non sono collegati o devono essere ricollegati. Mentre i dispositivi sono spenti, tenere premuto il pulsante Su per 5 secondi per effettuire l'operazione ID SET. (Vedere pagina 14.)
8	Controllo suono	Quando viene premuto, vengono visualizzate impostazioni quali TREBLE, BASS, SYNC, CENTER LEVEL, FRONT TOP LEVEL, and VIRTUAL ON/OFF in sequenza. L'opzione desiderata più essere regolata utilizzando i tasti Su/Giù. • Per controllare il volume deglialli o dei bassi, selezionare TREBLE o BASS in Impostazioni audio e regolare il volume tra -6-+6 utilizzato i pulsanti Su/Giù. • Tenere premuto il pulsante © (Controllo suono) per circa 5 secondi per regolare l'audio di ciascuna banda di frequenza. è possibile scegliere tra 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e10 kHz utilizzato i pulsanti Sinistro/Destro. Ciacuna di questo opioni più essere regolata su un valore compreso tra -6 e +6 con i pulsanti Su/Giù. (Acertarsi che il modo Audio sia impostata su "STANDARD"). • Per controllare il volume di ciascun altoparlante, selezionare CENTER LEVEL o FRONT TOPLEVEL in Impostazioni audio, quando regolare il volume tra -6-+6 utilizzato i pulsanti Su/Giù. • Se il video sul TV e l'audio della Soundbar non sono sincronizzati, selezionare SYNC in Controllo suono e impostare il ritardo audio tra 0-300 millisecondsutilizzato i pulsanti Su/Giù. • L'opzione SYNC è supportata solamente per alcune funzioni. • Se gli altoparlanti surround sono collegati, selezionare REAR LEVEL, REAR TOPOLEVEL e quindi utilizzato i pulsanti Su/Giù per regolare il volume sull'intervallo compreso tra -6 e +6. • La funzione dell'altoparlante VIRTUAL più essere impostata su ON/OFF tramite i pulsanti Su/Giù.
9	LIVELLO WOOFER (BASS)	Premere il pulsante Su o Giù per regolare il livello del woofer (basso) su -12 o tra -6 e +6. Premere il pulsante per impostare il livello del volume del woofer (basso) su 0 (impostazione predefinita).
10	VOLUME	Premere il tasto su o giù per regolare il volume. • Silenziamento Premere il pulsante VOL per disattivare l'audio. Premerlo nuovamente per riattivare l'audio.

Uso dei tasti nascosti (tasti con più di una funzione)

Tasto nascosto		Pagina di riferimento
Tasto del telecomando Funzione
WOOFER (su) Telecomando della	TV acceso/spento (Standby) pagna 12
Su ID SET pagna 14
(Controllo suono)	EQUALIZZATORE 7 bande pagna 10

Specifiche di uscita per le diverse modalità effetti sonori

Effetto Ingresso		Uscita
		Solo con subwoofer	Solo con subwoofer e kit diffusori posteriori wireless
STANDARD	2.0 canali 2.1 canali 2.1 canali
	5.1 canali 3.1 canali 5.1 canali
SURROUND	2.0 canali 3.1.2 canali 5.1.4 canali
	5.1 canali	3.1.2 canali 5.1.4 canali
GAME PRO	2.0 canali 3.1.2 canali 5.1.4 canali
	5.1 canali	3.1.2 canali 5.1.4 canali
ADAPTIVE SOUND	2.0 canali 3.1.2 canali 5.1.4 canali
	5.1 canali	3.1.2 canali 5.1.4 canali

• Quando la sorgente di ingressore è Dolby Atmos®, DTS:X, tramite la configurazione del solo Subwoofer è disponibile l'audio a 3.1.2 canali, quando con la configurazione del Subwoofer è del Kit altoparlante posteriori wireless è disponibile l'audio a 5.1.4 canali.
• Il Kit altoparlante posteriore wireless Samsung vu o essere acquistato separamente. Per acquistare un kit o il subwoofer, contattare il fornitore presso il quale si è acquistata la Soundbar.
  Gli atoparanti surround non riprodurranno audio per l'uscita a 2 canali nelle modalità STANDARD è attiva. Per abilitare l'audio per gli altoparanti surround, impostare la modalità effetto su SURROUND.

Regolazione del volume della Soundbar tramite il telecomando del TV

Regolare il volume della Soundbar usando il telecomando della TV.

• Questa funzione cui è essere utilizzata soltanto con i telecomandi IR. I telecomandi Bluetooth, che richiedono l'associazione, non sono supportati.
  Perutilizzarequesta funzione,impostare l'altoparlante del TV su Altoparlante esterno.

• Questa funzione è supportata da quosti produttori: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Spagnere la Soundbar.

• Spingere verso l'alto e tenere premuto il pulsante WOOFER per 5 secondi.

Ogni volta che si spinge verso l'alto e si tiene premuto per 5 secondi il pulsante WOOFER, la modalità cambia seguito questo ordine: "OFF-TV REMOTE" (modalità predefinita), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Tasto del telecomando Display	Stato
5 Sec	(modalità predefinita)OFF-TV REMOTE	Disabilita il telecomando della TV.
5 Sec	SAMSUNG-TV REMOTE	Abilita il telecomando IR di una TV Samsung.
5 Sec	ALL-TV REMOTE	Abilita il telecomando IR di una TV dienze parti.

04 CONNECTION DELLA SOUNDBAR

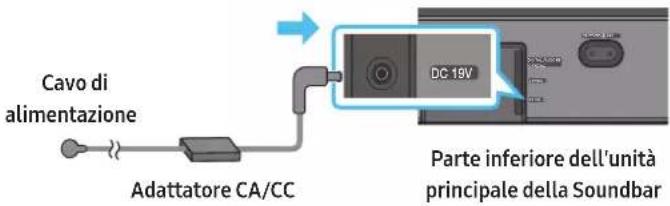

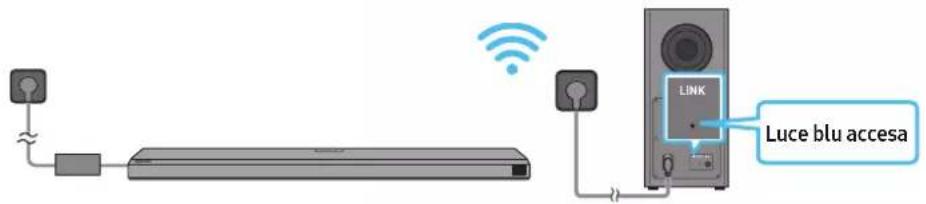

Collegamento del cavo di alimentazione e delle unità

Utilizzare i componenti di alimentazione per collegare il Subwoofer e la Soundbar alla presa elettrica nell'ordine seguente:

Per ulteriori informazioni sui requisiti di alimentazione elettrica e sul consumo di energia, videere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)

1. Collegare il cavo di alimentazione al subwoofer.

Parte posteriore del subwoofer

1. Collegare innanzitutto il cavo di alimentazione all'adattatore CA/CC.

Collegare I'adattatore CA/CC (con il cavo di alimentazione) alla Soundbar.

1. Collegare all'alimentazione la Soundbar e il subwoofer. Il subwoofer si collega automaticamente quando viene accesa la Soundbar.

NOTA

• Eseguire l'allacciamento elettrico del Subwoofer prima di collegarlo alla Soundbar.
  Il Subwoofer si connetterà automaticamente all'accensione della Soundbar.
  Se si disinserisce e si inerisce il cavo di alimentazione quando il prodotto è acceso, la Soundbar si accende automaticamente.
  Assicurarsi di appoggiare l'adattatore CA/CC in piano su un ravolo o sul pavimento. Se si posizione l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto versuso l'alto, acqua o altre sostanze estranee potrebbero penetrare nell'adattatore e causarne il malfunzionamento.

Collegamento manuale del Subwoofer

Prima di eseguire la procedura di collegamento manuale:

• Assicurarsi che i cavi di alimentazione della Soundbar e del Subwoofer siano collegati correttamente.

• Assicurarsi che la Soundbar sia spenta.

• Spegnere l'unita principale della Soundbar.

• Tenere premuto ID SET sulla parte superiore del subwoofer per almeno 5 secondi.

L'indicatore rosso sulla parte posteriore del diffusore si spegne e l'indicatore blu lampeggia.

Parte posteriore del subwoofer Parte posteriore del subwoofer

1. Premere il pulsante Su sul telecomando per 5 secondi.

2. Il messaggio ID SET viene visualizzato brevamente sul display della Soundbar.

3. Al terme dell'operazione ID SET, la Soundbar si accenderà automaticamente.

1. Assicurarsi che il LED LINK emetta una luce blu fissa (collegamento completato).

L'indicatore LED LINK smette di lampeggiare e la luce blu rimane fissa quando viene stabilita una connessione tra la Soundbar e il Subwoofer wireless.

Indicatori LED nella parte posteriore del Subwoofer

LED Stato Desrizione Risoluzione
BluLINK STANDBY ID SET	Acceso	Connessione stabilitacorrettamente(funzionamento normale)	-
	Lampeggiante Recu	pero della connessione	Assicurarsi che il cavo di alimentazione collegato all'unità principale della Soundbar si esserito correttamente o attendere circa 5 minuti. Se l'indicatore continua a lampeggiare, provare a collegare manually il Subwoofer. Vedere pagina 13.
RossoLINK STANDBY ID SET	Acceso	Standby (con l'unità principale della Soundbar spenta)	Assicurarsi che il cavo di alimentazione collegato all'unità principale della Soundbar si esserito correttamente.
		Connessione non riuscita	Riconnettersi. Vedere le istruzioni per il collegamento manuale a pagina 13.
Rosso e bluLINK STANDBY ID SET	Lampeggiante Malfunzionamento		Vedere le informazioni di lavoro relative al Centro assistenza Samsung riportate nel presente manuale.

NOTA

Se l'unita principale è spenta, il Subwoofer wireless entrerà nella modalità standby e lo STANDBY LED sul retro del Subwoofer diventerà rosso dopo aver lampegliato in blu per molto volte.

Se nelle vicinane della Soundbar si utilizza un dispositivo che si trova sulla sua stessa frequenza, le interferenze potrebbero causare interruzioni dell'audio.
La distanza di trasmissione massima del segnale wireless dell'unita principale è di circa 10 metri, ma può variar a seconda dell'ambiente operativo. Se tra l'unità principale e il Subwooferwireless è presente una parete metallica o in cemento armato, il system potrebbe non funzionare affatto poiché il segnale wireless non è in grado di atraversare il metallo.

ATTENZIONE

Le antenne di ricezione wireless sono integrate nel subwoofer wireless. Tenere l'unità lontana da acqua e umidita.
Per un ascolto ottimale, assicurarsi che l'area intorno al Subwoofer wireless e al Modulo ricevitore wireless (venduto separamente) sia libera da ostruzioni.

Collegamento di un SWA-9500S (venduto separatamente) alla Soundbar

Per ascoltare il vero audio surround wireless, collagenare il Kit altoparlante posteriore wireless Samsung (SWA-9500S, venduto separatamente) alla Soundbar. Per informazioni dettagliate sui collegamenti, consultare il manuale del Kit altoparlante posteriore wireless Samsung.

05 UTILIZZO DI UNA CONNECTIONC CABLATA ALLA TV

Metodo 1. Collegamento con HDMI

ATTENZIONE

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.
  Per collegare il cavo HDMI alla TV e alla Soundbar, assicurarsi di collegare i terminali contrassegnati ARC. In caso contrario, l'audio della TV non verrà emesso.
• Si consiglia di utilizzato un cavo High Speed HDMI Cable with Ethernet.

Collegamento di un TV in grado di supportare HDMI ARC (Audio Return Channel)

1. Con la Soundbar e la TV spente, collegare il cavo HDMI come migliorato nella figura.
   2.Accendere la Soundbar e la TV.

2. Il messaggio "TV ARC" viene visualizzato nella finestra di visualizzazione dell'unità principale della Soundbar che diffonde l'audio della TV.

3. Se I'audio del TV non viene emesso, premere il pulsante (Sorgente) sul telecomando o nella parte superiore della Soundbar per passare alla modalità "D.IN". Sullo schermo vengono visualizzati in sequencei i messaggi "D.IN" e "TV ARC" e I'audio della TV viene diffuso.
   Se si collega un TV in grado di supportare la funzione eARC, sul display viene visualizzata la scritta "eARC" e l'audio viene riprodotto.
   Per effettuare il collegamento con eARC, tale funzione deve essere impostata su On nel menu del TV. Per dettagli sull'impostazione, consultare il manuale utente del TV (ad es. TV Samsung: Home () Impostazioni () Audio Impostazioni avanzate Modalità HDMI-eARC (Auto)
   Se il messaggio "TV ARC" non viene visualizzato nella finestra di visualizzazione dell'unità principale della Soundbar, assicurarsi che il cavo HDMI sia stato collegato alla porta corretta.

4. Utilizzare i tasti del volume sul telecomando della TV per regolare il volume della Soundbar.

NOTA

• Quando si connette una TV che supporta HDMI ARC (Audio Return Channel) alla Soundbar con un cavo HDMI, è possible trasmettere i dati audio e video digitali nella collagenare un cavo ottico separato.
• Se possibile, è consigliabile utilizzare un cavo HDMI alla anima. Se si utilizza un cavo HDMI con anima, utilizzarne uno di diametro inferiore a 14 mm.
• Questa funzione non è disponibile se il cavo HDMI non supporta ARC.
• Quando l'audio di una stazione è codificato in Dolby Digital e "Formato audio di uscita digitale" sulla TV è impostato su PCM, è consigilabile modificare l'impostazione in Dolby Digital. Dopo aver modificato l'impostazione sulla TV, la qualità dell'audio migliorera sensibilmente. (Il menu della TV potrebbe utilizzato parole diverse per Dolby Digital e PCM a seconda del produttore della TV.)

Metodo 2. Connessione tramite cavo ottico

Elenco di controllo propedeutico al collegamento

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.
• Se si utilizza un cavo ottico e i terminali sono dotati di copertura, assicurarsi di rimuovere le copertura.

1. Con la TV e la Soundbar spente, collegare la porta DIGITAL AUDIO IN (OPTICAL) sulla Soundbar e la porta di uscita OPTICAL sulla TV con il cavo ottico (non in dotazione), come migliorato nella figura.
2. Accendere la Soundbar e la TV.
3. Premere il pulsante (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare la modalità "D.IN".
4. L'audio della TV viene diffuso alla Soundbar.

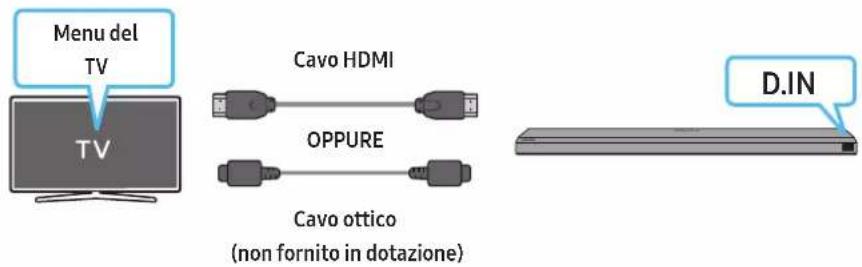

Utilizzato della funzione Q-Symphony

Per la funzione Q-Symphony, la Soundbar si sincronizza con un TV Samsung per emettere l'audio attraverso due dispositivi e ottenere un effetto surround ottimale. Quando la Soundbar è connessa, viene visualizzato il menu "TV+Soundbar" molto il menu Uscita audio del TV. Selezionare il menu corrispondente.

• Esemblio di menu del TV: TV + [AV] nome serie Soundbar [HDMI]

NOTA

• Póu fonzionare secondo il codec supportato dal TV.
• Questa funzione è supportata solo quando il cavo HDMI o il cavo ottico (non fornito in dotazione) è collegato.
• Questa funzione è disponibile su alcuni TV Samsung e alcuni modelli di Soundbar.

Uso dell'audio Spacefit

Per qualità audio migliorata tramite I'analisi degli spazi di ascolto.

Per abilitare esta funzione, attivare la modalità Adaptive Sound+ nel menu del TV Samsung.

(Home () Impostazioni () Generali Impostazioni modalità intelligente Adaptive Sound+)

NOTA

La modalita audio della Soundbar verra impostata automaticamente su Adaptive Sound+ se si abilita la modalità Adaptive Sound+ sul TV.
- Questa funzione è disponibile quando la Soundbar è collegata a modeli di TV Samsung specifici.

06 UTILIZZO DI UNA CONNECTION WIRELESS ALLA TV

Metodo 1. Connessione tramite Bluetooth

Quando una TV Samsung viene connessa tramite Bluetooth, è possible ascoltare l'audio stereo perché l'ingambro dei cavi.

• É possible connette une sola TV Samsung alla volta.
• É possible connettere una TV Samsung che supporta il Bluetooth. Verificare le specifiche della TV.

La connessione iniziale

1. Premere il pulsante PAIR sul telecomando della Soundbar per attivare la modalità "BTPAIRING".

(OPPURE) a. Premere il pulsante (Sorgente) sul pannello superiore e selezionare "BT". In pochi secondi "BT" diventa automaticamente "BT PAIRING" o "BT READY" se la connessioneiene stabilita. b. Quando "BT READY" viene visualizzato, tenere premuto il pulsante (Sorgente) sul pannello superiore della Soundbar per più di 5 secondi per visualizzato "BT PAIRING".

1. SeLECTIONA la modalita Bluetooth sulla TV Samsung. (ad es. Home () Impostazioni () Audio Uscita audio Elenco altoparlanti Bluetooth [AV] Samsung Soundbar Q700A / Q710A (Bluetooth))
2. Selezionare ["AV] Samsung Soundbar Q700A / Q710A" dall'elenco visualizzato sullo schermo del TV. Nell'elenco dei dispositivi Bluetooth della TV è individata una Soundbar disponibile con "Associazione richiesta" o "Asociata". Per connettere una TV Samsung alla Soundbar, selezionare il messaggio, quindi stabilire una connessione.
3. Dopo aver connesso la TV Samsung, sul display anteriore della Soundbar viene visualizzato [Nome TV] "BT".
4. L'audio della TV Samsung viene ora emesso alla Soundbar.
5. Dopo aver connesso la Soundbar alla TV Samsung una prima volta,utilizzare la modalità "BTREADY" per riconnetterla.

Se il dispositorio non si connette

Se nll'elenco degli altoparlanti visualizzato sul TV Samsung e presente una Soundbar esistente (ad es. [AV] Samsung Soundbar Q700A / Q710A), eliminarla.
Ripetereipassaggi da 1a3.

Disconnessione della Soundbar alla TV Samsung

Premere il pulsante (Sorgente) sul pannello superiore o sul telecomando, quindi passare a qualsiasi modalità eccetto "BT".

• La disconnessione richiede tempo perché la TV Samsung deve ricevere una risposta alla Soundbar.

Il tempo necessario potrebbe variate in base al modello di TV Samsung.)

Qualé la differenza tra BT READY e BT PAIRING?

• BT READY: In esta modalità, è possible riconnettere qualsiasi TV o dispositivo mobile Samsung connesso in precedenza.
• BT PAIRING: In esta modalità, è possible connettre un nuovo dispositivo alla Soundbar. (Premere il pulsante PAIR sul telecomando della Soundbar oppure tenere premuto il pulsante (Sorgente) nella parte superiore della Soundbar per almeno 5 secondi quando la Soundbar è in modalità "BT").

Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connette tramite Bluetooth.
• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.
• La Soundbar si spegne automaticamente après 18 minuti nelle stato Pronto.
• La Soundbar non esgue la connession o la ricerca Bluetooth correttamente nelle situazioni seguenti:

in presenza di un forte campo elettrico intorno alla Soundbar.
- quando più dispositiivi Bluetooth sono associati contemporaneamente alla Soundbar.
- se il disposativo Bluetooth è spento, non è presente o non funziona correttamente.

• I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetice come i fornia a microonde, i dispositivi LAN wireless eosi via devono essere tenuti lontano dall'unita principale della Soundbar.

Metodo 2. Connessione tramite Wi-Fi

Elenco di controllo propedeutico al collegamento

• La connessione Wi-Fi è disponibile solo sulla TV Samsung.
• Controllare se il routerwireless (Wi-Fi) è acceso e se il TV è connesso al router.

• IL TV e la Soundbar devono essere connessi alla stessa rete wireless (Wi-Fi).
  Se il router wireless (Wi-Fi) utilizza un canale DFS, non sare possibile stabilire una connessione Wi-Fi tra il TV e la Soundbar. Per dettagli, contattare il provider di servizi Internet.
  Dal momento che i menu possono differire a seconda dell'anno di produzione, consultare il manuale del TV in uso.
  Per connetter il TV alla Soundbar tramite Wi-Fi, collegare prima la Soundbar al router wireless. Vedere pagina 23 per i dettagli su come stabilire una connessione Wi-Fi.

• Per ulteriori informazioni sulla connessione Wi-Fi alla Soundbar, vedere pagina 23, "Metodo 2. Connessione tramite Wi-Fi (rete wireless)".

• Cambiare la sorgente di ingresso della TV usando il menu Audio sulla Soundbar.

TV Samsung rilasciati nel 2017 o negli anni successivi Home () Impostazioni () Audio Uscita audio [AV] Samsung Soundbar Q700A / Q710A (Wi-Fi)

07 CONNECTION DI UN DISPOSITIVO ESTERNO

Metodo 1. Connessione tramite cavo HDMI (compatible con decodificazione e riproduzione Dolby Atmos)

Elenco di controllo propedeutico al collegamento

Se I'opzione Audio secondario e presente tra le opzioni dell'uscita audio, assicurarsi che sua impostata su Off.
- Assicurarsi che il contento supporti il Dolby Atmos®.

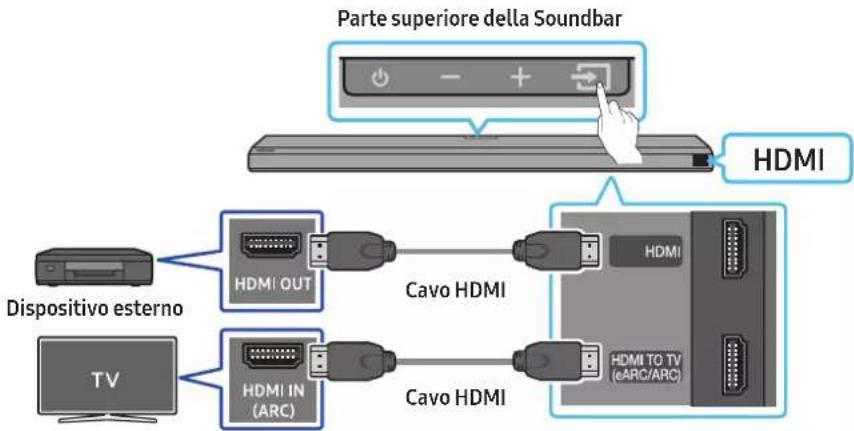

1. Utilizzare un cavo HDMI per collegare la porta HDMI OUT del dispositivo esterno e la porta HDMI nella parte inferiore della Soundbar.
2. Utilizzare un cavo HDMI per collegare la porta HDMI IN del TV e la porta HDMI TO TV (eARC/ARC) nella parte inferiore della Soundbar.
   3.Accendere la Soundbar, il TV e il dispositivo esterno.
3. Premere il pulsante (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare la modalità "HDMI".
4. Il display Soundbar indica che la modalità "HDMI" è al momento selezionata e che la Soundbar inizia a riproduire l'audio.

NOTA

• Quando si usa Dolby Atmos®: Se la sorgente di ingressso è Dolby Atmos®, l'uscita è a 3.1.2 canali.
  Se estata attivata la sorgente Dolby Atmos©, sul display anteriore viene visualizzata la scritta "DOLBY ATMOS".
• Configurazione di Dolby Atmos@ sul player BD o su altri dispositivi

Aprire le opzioni relative all'uscita audio nel menu delle impostazioni del player BD o di un'alto dispositivo e assicurarsi che l'opzione "Nessuna codifica" sia selezionata per Bitstream. Ad esempio, su unlettore BD Samsung, accedere al menu iniziale Audio Uscita digitale, quindi selezionare Bitstream (non elaborato).

Specifica segnali UHD supportata (3840× 2160p)

Frequenza fotogrammi (fps)	Profondità colori RGB	4:4:4 YCbCr 4:4:4 YCbCr	4:2:2 YCbCr 4:2:0
<60	8 bit O O O O
	10 bit --	O O
	12 bit	--	O O
120	8 bit	----
	10 bit ----

La specifica supportata pou variare a seconda del dispositivo esterno connesso o delle condizioni di utilizzo.

Metodo 2. Connessione tramite cavo ottico

1. Utilizzare un cavo ottico (non fornito in dotazione) per collegare la porta DIGITAL AUDIO IN (OPTICAL) della Soundbar e la porta OPTICAL OUT del dispositivo esterno.
2. Accendere la Soundbar e il dispositivo esterno.
3. Selezionare la modalita "D.IN" premendo il pulsante (Sorgente) sul pannello superiore o sul telecomando.
4. La Soundbar riprodurrà i suoni provenienti dal dispositorio esterno.

08 CONNECTION DI UN DISPOSITIVO MOBILE

Metodo 1. Connessione tramite Bluetooth

Quando un dispositivo mobileiene connesso tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

• Quando si connette un dispositivo Bluetooth associato con la Soundbar spenta, la Soundbar si accende automaticamente.

La connessione iniziale

• Quando si connette un nuovo dispositivo Bluetooth, assicurarsi che si trovi nel raggio di copertura di 1 m.

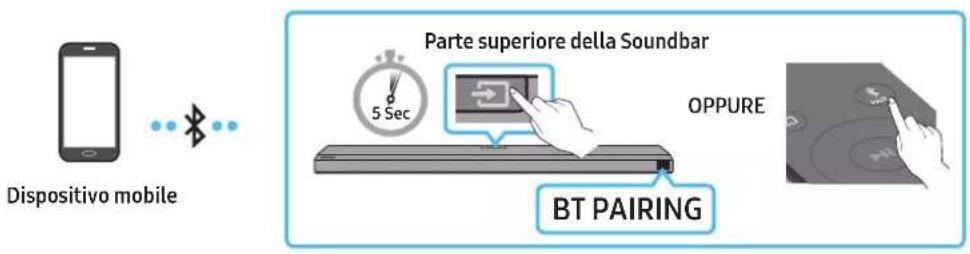

• Premere il pulsante PAIR sul telecomando della Soundbar per attivare la modalità "BTPAIRING".

(OPPURE) a. Premere il pulsante (Sorgente) sul pannello superiore e selezionare "BT". In pochi secondi "BT" diventa automaticamente "BTPAIRING" o "BT READY" se la connessione viene stabilita. b. Quando "BT READY" viene visualizzato, tenere premuto il pulsante (Sorgente) sul pannello superiore della Soundbar per più di 5 secondi per visualizzato "BT PAIRING".

1. Sul dispositivo, selezionare "[AV] Samsung Soundbar Q700A/Q710A" dall'elenco visualizzato.
2. Quando la Soundbar è connessa al dispositivo mobile, sul display anteriore viene visualizzato [Nome dispositivo mobile] → "BT".
3. Riproduire i file musicali dal dispositivo connesso tramite Bluetooth attraverso la Soundbar.
4. Dopo aver collegato la Soundbar al dispositivo mobile una prima volta,utilizzare la modalità "BT READY" per riconnettersi.

Se il dispositorio non si connette

Se nello enco degli altoparlanti visualizzato sul dispositivo mobile è presente una Soundbar esistente (ad es. "AV" Samsung Soundbar Q700A/Q710A", eliminarla.
Ripetereipassagii1e2.

Qualé la differenza tra BT READY e BT PAIRING?

• BTREADY: In esta modalità, è possible riconnettere qualsiasi TV o dispositiivo mobile Samsung connesso in precedenza.
• BTPAIRING: In Questa modalità è possibile connettere un nuovo dispositivo alla Soundbar. (Premere il pulsante PAIR sul telecomando della Soundbar oppure tenere premuto il pulsante (Sorgente) nella parte superiore della Soundbar per almeno 5 secondi quando la Soundbar è in modalità "BT").

Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.
• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.
• La Soundbar si spegne automaticamente après 18 minuti nelle stato Pronto.

• La Soundbar non esgue la connessiono o la ricerca Bluetooth correttamente nelle situazioni seguenti:

• in presenza di un forte campo elettrico intorno alla Soundbar.

• quando più dispositiivi Bluetooth sono associati contemporaneamente alla Soundbar.

• se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

• I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onede elettromagnetice come i fornia a microonde, i dispositivi LAN wireless eosi via devono essere tenuti lontano dall'unita principale della Soundbar.

• La Soundbar è in grado di supportare i dati SBC (44,1 kHz, 48 kHz).
• Collegare sostanto a un dispositivo Bluetooth in grado di supportare la funzione A2DP (AV).
  Non e possibl collegare la Soudbar a un dispositivo Bluetooth in grade di supportare soltanto la funzione di vivavoce HF (Hands Free).
• Quando sicollege la Soundbar a un dispositivo Bluetooth, posizonare i due dispositivi il più vicino possibile.
• Maggiore è la distanza tra la Soundbar e il dispositivo Bluetooth, peggiore sare la qualità dell'audio. Il collegamento Bluetooth potrebbe interrompersi se i dispositiivi non rientrano nel range di copertura.

• Il collegamento Bluetooth potrebbe non funzionare come previsto in aree con scarsa ricezione.

• Potrebbero verificarsi rumori o malfunzionamenti sul disposivo Bluetooth nelle condizioni seguenti:

Se il corpo entra in contatto con il trasmettitore di segnale sul dispositivo Bluetooth o sulla Soundbar.
- Negli angoli o in aree con ostacoli nelle vicinanze, come pareti o muri divisori, dove potrebbero verificarsi variazioni di corrente.
- Quando esposto a interferenze radio di altri prodotti che operano sugli stessi intervalli di frequenza, come apparecchiature mediche, fornia microonde e dispositivi LAN wireless.
- Ostacoli come porte e pareti possono comunique incidere sulla qualità dell'audio ancche quando i dispositivi si trovano all'interno della portata effettiva.

• Se viene richiesto un codice PIN durante il collegamento a un dispositivo Bluetooth, inserire <0000>.
• Tenere presente che non è possibile associare la Soundbar con altri dispositivi Bluetooth quando l'opzione Bluetooth è in uso.
• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il funzionamento.

Disconnessione del dispositivo Bluetooth alla Soundbar

E possible scollegare un dispositivo Bluetooth alla Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• La Soundbar verrà scollegata.
• Quando la Soundbar è scollegata dal dispositorio Bluetooth, sul suo display anteriore verrà visualizzato il messaggio "BT DISCONNECTED".

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il pulsante (Sorgente) sul pannello superiore o sul telecomando, quindi passare a qualsiasi modalità accetto "BT".

La disconnessione richiede del tempo poiché il dispositorivo Bluetooth deve ricevere una risposta alla Soundbar (il tempo necessario pue variere a seconda del dispositorivo Bluetooth).
- Quando la Soundbar è scollegata dal dispositorio Bluetooth, sul suo display anteriore verrà visualizzato il messaggio "BT DISCONNECTED"

Metodo 2. Connessione tramite Wi-Fi (rete wireless)

Per connettere una Soundbar a un dispositivo mobile tramite une rete wireless (Wi-Fi), è necessario disporre dell'app SmartThings.

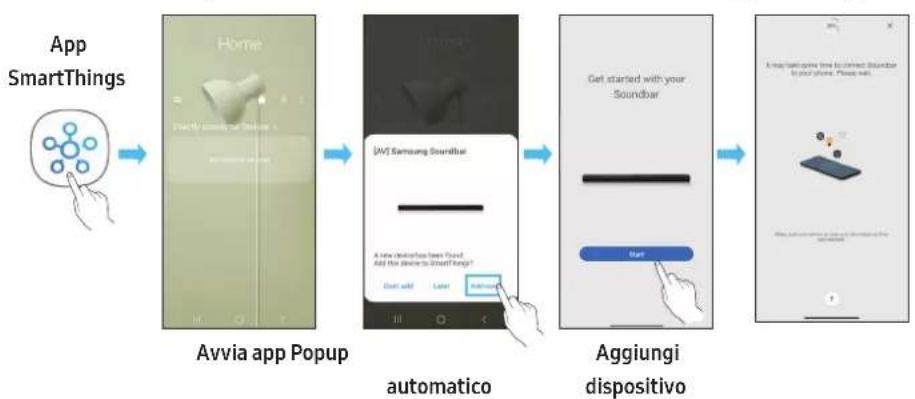

La connessione iniziale

1. Installare e avviare l'app SmartThings dal dispositivo mobile (smartphone o tablet).

2. Sull'app, seguire le istruzioni peraggiungere la Soundbar.

3. Il popup automatico (seconda screenshot di seguito) potrebbe non essere visualizzato su alcuni dispositiivi. Se la finestra Popup non viene visualizzata, premere "+" sulla schermata Home. La Soundbarviene aggiunta all'app.

09 GUIDA INTRODUTTIVA AD AMAZON ALEXA CON UN PRODOTTO AMAZON (COMPATIBLE CON ALEXA)

• Questa funzione potrebbe non essere supportata in base al modello posseduto e all'area geografica di appartenenza.
• Questa funzione supporta solo alcune lingue e le funzioni supportate potrebbero variare in base all'area geografica.
  Per le specifiche o la compatibilita del prodotto fare riferimento al site Web Samsung (www.samsung.com).
• Il servizio è fornito da Amazon e può essere terminato in qualsiasi momento. Samsung non si assume alcuna responsabilità per la disponibilità del servizio.
• La schermata dell'app Amazon Alexa è soggetta a modifiche alla preavviso.

Collega e utilizes con un prodotto Amazon (Amazon Echo)

E possible utilisezare un prodotto Amazon Echo per controllare la Soundbar e usfuire dei servizi musicali forniti da Amazon Echo.

PerutilizzareAmazonAlexa,eneecessariodisporrediunaccountAmazonperconnetterelaSoundbarattraversolarete.

1. Installare l'app SmartThings sul disposativo mobile e avviarla.
2. Inserire le credenziali dell'account Alexa seguendo le istruzioni visualizzate nell'app e accedere al servizio.

Usare i comandi vocali per controllare la Soundbar

• I servizi di Amazon Echo utilizzabili con la Soundbar sono limitati alla musica. Per accedere ad altri servizi di Amazon Echo, come ad esempio le notizie e le previsionsi meteorologiche, è necessario utilizzato un prodotto Amazon Echo.

Trigger + Comando + Nome altoparlante

• Per usare i comandivocali per controllare la Soundbar denominata "Sala"

Azione Comando vocale
Per impostare il livello di volume su 5	"Alexa Imposta il volume su 5 su Sala"
Per augmentare il livello di volume	"Alexa Alza il volume su Sala"
Per disattivare l'audio	"Alexa Disattiva l'audio su Sala"
Per ascoltare una stazione radio denominata KISS FM	"Alexa Riproduci Kiss FM su Sala"
Per riproduire la canzone successiva	"Alexa Prossima canzone su Sala"
Per arrestare l'audio	"Alexa Arresta su Sala"
Per disattivare l'audio	"Alexa Disattiva su Sala"

Utilizzo di Tap Sound

Tocca la Soundbar con il suo dispositivo mobile per riproduire il suono del contento sul dispositiivo mobile tramite la Soundbar.

• A seconda del dispositivo mobile, esta funzione potrebbe non essere supportata.
• Questa funzione è disponibile solo con i dispositivi mobili Samsung con Android 8.1 o versione successiva.

1. Attivare la funzione Tap Sound sul dispositivo mobile.
   Peridettagliuscomeattivarela funzione,consultare"Impostazione della funzione TapSounddi seguito.
2. Toccare la Soundbar con il dispositivo mobile. Selezionare "Start now" nella finestra dei messaggi che viene visualizzata. Viene stabilita una connessione Bluetooth tra dispositivo mobile e Soundbar.

3. Riproduire il suono dei contentuti sul dispositivo mobile atraverso la Soundbar.

4. Questa funzione consente di collegare un dispositivo mobile alla Soundbar tramite Bluetooth rilevando le vibrazioni che si verificano quando il dispositivo tocca la Soundbar.
   Assicurarsi che il dispositivo mobile non tocchi un angolo appuntito della Soundbar. La Soundbar o il dispositivo mobile puo graffiarsi o danneggiarsi.
   Si consiglia di utilizzato una cover per il disposativo mobile. Toccare leggermente l'ampia area nella parte superiore della Soundbar,enza esercitare una forza eccessiva.

5. Per usare esta funzione, aggiornare l'app SmartThings all'ultima versione.

A seconda della versione dell'app,questa funzione potrebbe non essere supportata.

Impostazione della funzione Tap Sound

Usage SmartThings per attivare la funzione Tap View, Tap Sound.

1. Eseguire l'app SmartThings sul dispositivo mobile.
2. Selezionare ( ) nella schermata dell'app SmartThings visualizzata sul dispositivo mobile.
3. Impostare "Tap View, Tap Sound" su Attivo per consentire il funzionamento della funzione quando un dispositivo mobile si avvicina alla Soundbar. La funzione è attivata.

NOTA

• Quando il dispositivo mobile è in modalità di risparmio energetico, la funzione Tap Sound non è in operazione.
  La funzione Tap Sound potrebbe non funzionare se ci sono dispositivi vicino alla Soundbar che causano interferenze radio come i dispositivi elettrici.

Assicurarsi che i dispositivi che sono causare interferenze radio siano posizionati a una distanza sufficiente alla Soundbar.

Questa funzione potrebbe non essere disponibile in alcuni Paesi.

Collega e utilizes con un prodotto Apple

• Con AirPlay 2, puoi controllare ilsystema audio di casa tua dal suo iPhone, iPad, HomePod, o Apple TV.
• Questa Soundbar Samsung support AirPlay 2 e richiede iOS 11.4 o versioni successive.

NOTA

• Verificare che la Soundbar si connessa al Wi-Fi (consultare Metodo 2. Connessione tramite Wi-Fi (rete wireless))

11 INSTALLAZIONE DEL SUPPORTO PER MONTAGGIO A PARETE

Precauzioni per l'installazione

• Installare solo su una parete verticale.
  Non installare in luoghi caratterizzati da temperature e/o umidità elevate.
• Verificare se la parete è sufficientemente solida per sostener il peso del prodotto. In caso contrario, rinforzare la parete o scegliere un'alto punto per il montaggio.
• Acquistare eutilizzare viti o tasselli di fissaggio appropriati per il tipo di parete (cartongesso, ferro, legno e casa via). Se possibile, fissare le viti ai montanti della parete.
• Acquistare viti di montaggio a parete in base al tipo e allo spessore della parete su cui si desidera montare la Soundbar.

Diametro: M5
Lunghezza: consigliati almeno 35mm

• Prima di installare la Soundbar sulla parete, collegare i cavi dall'unità ai dispositivi esterni.
• Prima di installare l'unità, assicurarsi che sia spenta e scollegata dall'alimentazione. In caso contrario, potrebbero verificarsi scosse elettriche.

Componenti del supporto per montaggio a parete

Guida per montaggio a parete

X2

(M4×L10)

Rondella di fissaggio Vite

Supporto per montaggio a parete

1. Posizione are la Guida per il montaggio a parete contro la superficie della parete.

La Guida per il montaggio a parete deve essere a livello.
- Installare la Soundbar almeno 5 cm除去 il TV se qu'est'ultimo emontato sulla parete.

1. Allineare la linea centrale della Guida per il montaggio a parete con il centro del TV (se si è decidiso di montare la Soundbar除去 al TV) e fissare la Guida per il montaggio a parete al muro con del nastro adesivo.

2. Se la Soundbar non verrà montata sotto al TV, posizionale la linea centrale al centro della superficie di installmente.

1. Spingere la punta di una penna o di una matita nel centro dei disegni TIPO A su ciascuna estremità della Guida per segnare la posizione dei fori per le viti di montaggio e rimuovere la Guida per il montaggio a parete.

1. Utilizzando il trapano con una punta delle giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

2. Se i contrassegni non corrispondono alle posizioni delle viti prigioniere, accertarsi di inseire viti o tasselli adeguati nei fori prima di inseire le viti di montaggio. Se si utilizzato anticoraggi o tasselli, assicurarsi che i fori praticati siano sufficientemente grande da accogliere gli anticoraggi o i tasselli utilizzati.

3. Far passare una vite (non fornita in dotazione) atraverso ciascuna Rondella di fissaggio, quando avvitare saldamente ciascuna vite in un apposto foro.

1. Installare le 2 staffe di montaggio a parete nell'orientamento corretto sulla parte inferiore della Soundbar utilizzando 2 viti.

• Durante il montaggio, assicurarsi che la parte di sostegno delle staffe di montaggio a parete si trovi dietro la parte posteriore della Soundbar.

Estremità destra della Soundbar

1. Installare la Soundbar con le staffe di montaggio a parete fissando tali staffe sulle viti di sostegno posizionate sulla parete.

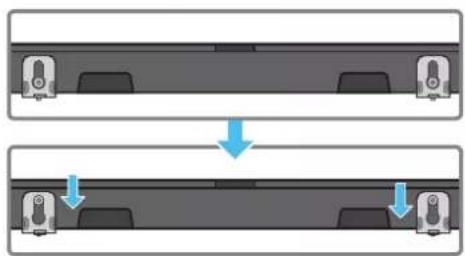

1. Far scorrere la Soundbar verso il basso come migliorato di seguito per fare in modo che le staffe di montaggio a parete siano posizionate saldamente sulle viti di sostegno.

2. Inserire le viti di sostegno nella parte larga (inferiore) delle staffe di montaggio a parete e far scivolare le staffe verso il basso per fare in modo che queste ultime siano posizionate saldamente sulle viti di sostegno.

12 INSTALLAZIONE DELLA SOUNDBAR SUL PIEDISTALLO DEL TV

Componente

X4

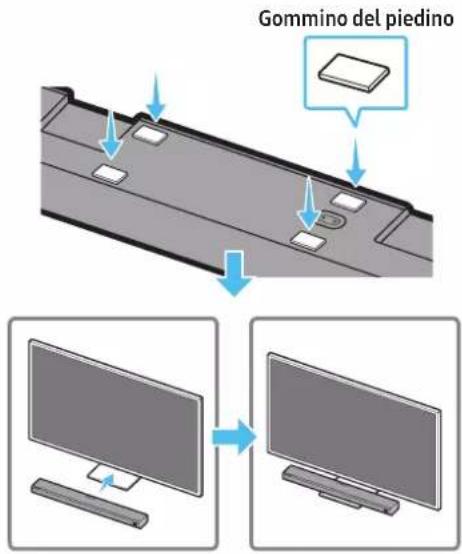

Gommino del piedino

Fissare il Gommino del piedino nella parte superiore della Soundbar prima di collocarla in posizione sopra il piedistallo. Non dimenticare di montare i Gommini dei piedini per fare in modo che i due dispositivi non poggino fuori dai bordi del piedistallo del TV. Fare riferimento alla segunte figura.

Collocare la Soundbar sul piedistallo di una TV.

Come illustrato nell'imagine, allineare il centro della Soundbar al centro del TV, quando, prestando la massima attenzione, posizionare la Soundbar sul piedistallo del TV.

NOTA

• Assicurarsi che la Soundbar sia posizionata su una superficie pianà e solida.
• Una distanza insufficiente dal TV pou causare problemi acustici.

Aggiornamento automatico

Quando la Soundbar è connessa a Internet, gli aggiornamenti software avvengono automaticamente quando la Soundbar è spenta.

• Perutilizzare la funzione Aggiornamento automatico,la Soundbar devesessere connessa a Internet.

La connessione Wi-Fi alla Soundbar termina quando si disinserisce il cavo di alimentazione della Soundbar o l'alimentazione viene interrotta. Se l'alimentazioneiene interrotta, quando viene ripristinato o si ricollega il cavo di alimentazione, accendere la Soundbar, quindi riconnetterla a Internet.

Aggiornamento USB

Samsung potrebbe in futuro rendere disponibili aggiornamenti per il firmware di sistema della Soundbar.

Quando è disponibile un aggiornamento, è possible aggiornare la Soundbar connettendo l'unità USB che contiene il firmware di aggiornamento alla porta SERVICE della Soundbar.

1. Andare al site Web Samsung (www.samsung.com) → cercare il nome del modello nell'opzione di menu dell'assistenza clienti.
2. Per ulteriori informazioni sull'aggiornamento, consultare la Guida all'aggiornamento.
3. Scaricare il file di aggiornamento (tipo USB).
4. Decomprimere il file per creare una cartella con il nome file.
5. Archiviare la cartella creata in un dispositivo USB, quando collegarlo alla Soundbar.
6. Accendere la Soundbar. L'aggiornamento del prodotto viene avviato entro 3 minuti e viene visualizzato il messaggio "UPDATE".
7. Durante l'aggiornamento, non specnere o rimuovere l'USB.
8. Se il messaggio "UPDATE" non viene visualizzato sul display, scollegare e ricollegare il cavo di alimentazione alla Soundbar.
9. Se la versione più recente ègidà installata, l'aggiornamento non verrà effettuato.
10. A seconda del tipo di USB, l'aggiornamento potrebbe non essere supportato.

Inizializzazione

Con la Soundbar accesa, premere i pulsanti (Volume) sul corpo in contemporanea per almeno 5 secondi. Viene visualizzato il messaggio "INIT" sul display e la Soundbar viene initializzata.

ATTENZIONE

• Verranno initializingate tutte le impostazioni della Soundbar. Assicurarsi di eseguire esta procedura soltanto se l'inizializzazione è necessaria.

14 RISOLUZIONE DEI PROBLEMI

Prima di richiedere assistenza, verificare quanto segue.

La Soundbar non si accende

• Assicurarsi che il cavo di alimentazione della Soundbar sa ia inserita correttamente nella presa.

La Soundbar funziona in modo non regolare

• Disinserire e reinserire il cavo di alimentazione.
• Rimuovere il cavo di alimentazione dal dispositivo esterno e riprovare.
• In assenza di segnale, la Soundbar si spegne automaticamente quando un certo periodo di tempo. Accendere la Soundbar. (Vedere pagna 9.)

Se il telecomando non funziona

• Puntare il telecomando direttamente sulla Soundbar.
  Sostituire le batterie.

La Soundbar non emette suoni

• Il volume della Soundbar è troppo basso o azzerato. Regolare il volume.
• Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e casi via), regolare il volume del dispositivo esterno.
• Per l'uscita audio della TV, selezionare Soundbar. (TV Samsung: Home () Impostazioni () Audio Uscita audio Seleziona Soundbar)
• Il collegamento del cavo alla Soundbar non può essere allentato. Rimuovere il cavo e ricollegarlo.
• Rimuovere completamente il cavo di alimentazione, ricollegarlo e accendere il prodotto.
• Inizializzare il prodotto e riprovare. (Vedere pagina 29.)

Il Subwoofer non emette suoni

• Assicurarsi che l'indicatore LED nella parte posteriore del subwoofer emetta una luce blu. Ricollegare la Soundbar e il Subwoofer se l'indicatore lampeggia in blu o diventa roso. (Vedere pagina 13.)
• Potrebbe verificarsi un problema se è presente un ostacolo tra la Soundbar e il subwoofer. Spostare i dispositivi in un'area libera da ostacoli.
• Altri dispositivi che inviano segnali in radiofrequenza nelle vicinanzi potrebbero interrompere il collegamento. Tenere lontano il diffusore da questi dispositivi.
  Rimuovere e ricollegare la spina di alimentazione.

Il volume del subwoofer è troppo basso

• Il volume originale del contento riprodotto potrebbe essere basso.
  Provare a regolare il livello del subwoofer. (Vedere pagina 10.)
• Avvicinare a sé il diffusore del subwoofer.

Se il TV non è collegato tramite HDMI TO TV (eARC/ARC) (DA HDMI A TV) (eARC/ARC)

• Assicurarsi che il cavo HDMI sia collegato correttamente al terminale ARC. (Vedere pagina 16.)

• La connessione potrebbe essere impedita da un dispositivo esterno connesso (set-top box, console per videogame e casi via). Collegare direttamente la Soundbar.

• HDMI-CEC potrebbe non essere attivo sulla TV. Attivare CEC sul menu della TV. (TV Samsung: Home () Impostazioni ( 念 Generali Gestione dispositivi esterni Anynet+ (HDMI-CEC) ON)

• Per effettuare il collegamento con eARC, tale funzione deve essere impostata su On nel menu del TV. (TV Samsung: Home (口) Impostazioni (口) Audio Impostazioni avanzate Modalità HDMI-eARC (Auto))

L'audio non viene riproduotto quando il collegamento al TV viene effettuato nella modalità HDMI TO TV (eARC/ARC)

• Il dispositivo non è in grado di riproduire il segnale di ingresso. Impostare l'uscita audio della TV su PCM o Dolby Digital. (Per una TV Samsung: Home (®) → Impostazioni (®) → Audio → Impostazioni avanzate → Formato audio uscita digitale)

La Soundbar non si connette tramite Bluetooth.

• Quando si connette un nuovo dispositivo, impostare la connessione su "BT PAIRING". (Premere il pulsante PAIR sul telecomando oppure premere il pulsante Sorgente) sul dispositivo per almeno 5 secondi).
• Se la Soundbar è collegata a un'alto dispositivo, scollegarlo prima diambiare dispositivo.
• Riconnetterlo dato aver rimioso l'elenco degli altoparlanti Bluetooth sul dispositivo da connette. (TV Samsung: Home Impostazioni ( Audio Sound Output Elenco altoparlanti Bluetooth)
• Il collegamento automatico della TV potrebbe essere disabilitato. Mentre la Soundbar è nello stato "BT READY", tenere premuto il pulsante Sinistro sul telecomando della Soundbar per 5 secondi per selezionare ON-TV CONNECT. Se viene visualizzata la scritta OFF-TV CONNECT, tenere nuovamente premuto il pulsante Sinistro per 5 secondi per cancellare la selezione.
• Rimuovere e ricollegare la spina di alimentazione, quando riprovare.
• Inizializzare il prodotto e riprovare. (Vedere pagina 29.)

L'audio si interrompe se connesso tramite Bluetooth

• Alcuni dispositivi, ad es. microonde, router wireless ecc., possono causare interferenze radio se posizionati troppo vicino alla Soundbar.
• Se il disposativo connessotramite Bluetooth viene posizionato troppo lontano alla Soundbar, I'audio potrebbe interrompersi. Avvicinare il disposativo alla Soundbar.
• Se una parte del corpo entra in contatto con il trasmettitore Bluetooth o se il prodotto è installato su mobili di metallo, l'audio potrebbe interrompersi. Controllare l'ambiente di installmente e le condizioni d'uso.

Impossibile collegarsi al Wi-Fi

• Verificare se il router wireless è acceso.
• Spegnere il router, riaccenderlo, quindi riprovare.
• La Soundbar non si connette se il segnale wireless è troppo debole. Provare ad avvincare il router alla Soundbar o a eliminare eventuali ostacoli tra la Soundbar e il router, se possibile.
• Se il router wireless è nuovo, è necessario riconfigurare le impostazioni di rete del diffusore.

La Soundbar non si accende automaticamente con il TV.

• Quando si spegne la Soundbar cuando si guarda la TV, la sincronizzazione della potenza con la TV è disattivata. Spegnere la TV.

Dolby ATMOS

• Usa il tuo cellulare, tablet o computer come telecomando remoto per Spotify. Vai su Spotify.com/connect per scopire come
• Per il software Spotify soggetto a licenze di terzi vai su: https://www.spotify.com/connect/third-party-licenses.

Per inviare domande e richieste di informazioni sulle open source, contattare Samsung Open Source (http://opensource.samsung.com)

17 NOTE IMPORTANT SUL SERVIZIO

• Le figure e le illustrazioni nel presente manuale utente sono fornite solo come riferimento e possono differire dall'aspetto effettivo del prodotto.
• Potrebbe venire addebitato un costo amministrativo nei seguenti casi: (a) l'utente richiede l'assistenza di un technique e non viene rilevato alcun difetto nel prodotto (ovvero, l'utente non ha letto il manuale utente). (b) l'utente porta l'unità in un centro di riparazione e non viene rilevato alcun difetto nel prodotto (ovvero, l'utente non ha letto il manuale utente).
• Prima della visita di un technician, l'utente viene informato dell'importo del costo amministrativo.

18 SPECIFICHE E GUIDA

Specifiche

Nome modello HW-Q700A / HW-Q710A
Peso 3,6 kg
Dimensioni (L x A x P) 980,0 x 60,0 x 115,0 mm
Intervallo di temperatura di esercizio da +5 °Ca +35 °C
Intervallo di umidità operativa 10 % ~ 75%
AMPLIFICATORE Potenza di uscita nominale ((30 W x 4) + (20 W x 2) + 10 W) + 160 W
Formati di riproduzione supportati	Dolby 5.1ch/Dolby Digital Plus/Dolby TRUE HD/Dolby ATMOS DTS 5.1ch/DTS HD/DTS-HD Master Audio/DTS:X/LPCM 8Ch
POTENZA DI USCITA DISPOSITIVO WIRELESS Potenza max trasmettitore Wi-Fi	100 mW a 2,4 GHz - 2,4835 GHz, 200 mW a 5,15 GHz - 5,25 GHz, 100 mW a 5,25 GHz - 5,35 GHz e 5,47 GHz - 5,725 GHz
POTENZA DI USCITA DISPOSITIVO WIRELESS Potenza max trasmettitore BT 100mW a 2,4GHz - 2,4835GHz
POTENZA DI USCITA DISPOSITIVO WIRELESS Potenza max trasmettitore SRD 25 mW a 5,775GHz - 5,875GHz
Nome subwoofer PS-WA75B
Peso 5,9 kg
Dimensioni (L x A x P) 205,0 x 353,0 x 302,0 mm
AMPLIFICATORE Potenza di uscita nominale 160 W
POTENZA DI USCITA DISPOSITIVO WIRELESS Potenza max trasmettitore SRD 25 mW a 5,775GHz - 5,875GHz

NOTA

Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche sera preavviso.
- Il peso e le dimensioni sono approximativi.

Precauzione: Se si attiva/disattiva il Wi-Fi, la Soundbar viene riavviata automaticamente.

Consumo di energia complessivo in standby (W)	5,5 W
Wi-Fi	Premere il pulsante ID SET sul pannello inferiore della Soundbar per 30 secondi per attivare/disattivare il Wi-Fi.
Metodo di disattivazione della porta
Bluetooth	Premere il pulsante NETWORK sul pannello inferiore della Soundbar per 30 secondi per attivare/disattivare il Bluetooth.
Metodo di disattivazione della porta

• Con la presente, Samsung dichiarare che esta apparecchatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge del Regno Unito. Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo: http://www.samsung.com. Andare alla pagna Supporto e immettere il nome del modello. L'uso di但这a apparecchatura è consentito in tutti i Paesi dell'UE e nel Regno Unito. La funzione 5 GHz WLAN (Wi-Fi o SRD) di但这a apparecchatura può essere utilizzata solo in ambienti interni.

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confecione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i symboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66.

Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il systema di conferimento gratuite previsto nella propria area di residenza.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a分开are il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternatively alla gestione autonoma di cui sopra, potranno conseignare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'accosto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m2 è inoltre possibile conseignare Gratisamente, nella obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitat a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impregni ambientali assunt da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina http://www.samsung.com/it/aboutsamsung/sustainability/environment/our-commitment/data/

REGOLAMENTO DELLA COMMISSIONE (UE) 2019/1782

Requisiti di progettazione eco-compatible per gli alimentatori esterni:

www.samsung.com/global/ecodesign_component

DROŠIBAS INFORMÁCIJA

DROŠIBAS BRIDINÁJUMI

LAI SAMAZINATU ELEKTRISKAS STRAVAS TRIECIENTA RISKU, NENONEMIET PARSEGU (VAI KORPUSA AIZMUGURI).

IERICES IEKSPUSE NEATRODAS NEVIENA DETALA, KURAS APKOPE BUTU JAVEIC LIETOTAJAM. UZTICIET APKOPI KVALIFICETIEM APKOPES SPECIALISTEM.

Skaidrojumus par simboliem, kas var but redzami uz jusu Samsung izstradajuma, skatiet talak tabula.

1. Selezione o modo Bluetooth no tevisor Samsung.

(p. ex., Home (n) Definicoes (8) Som Saia de som Liste de altifalantes Bluetooth [AV] Samsung Soundbar Q700A / Q710A (Bluetooth))

Effect Intrare		Ieşire
		Doar cu subwoofer	Cu subwoofer și cu kitul wireless de difuzoare spate
STANDARD	2.0 canale 2.1 canale 2.1	canale
	5.1 canale 3.1 canale 5.1	canale
SURROUND	2.0 canale 3.1.2 canale 5	1.4 canale
	5.1 canale 3.1.2 canale 5	1.4 canale
GAME PRO	2.0 canale 3.1.2 canale 5	1.4 canale
	5.1 canale 3.1.2 canale 5	1.4 canale
ADAPTIVE SOUND	2.0 canale 3.1.2 canale 5	1.4 canale
	5.1 canale 3.1.2 canale 5	1.4 canale
