HW-Q710A - Lydplanke SAMSUNG - Gratis bruksanvisning og manual

Produkttype	3.1.2-kanals lydplanke
Merke	Samsung
Modell	HW-Q710A (også HW-Q700A)
Mål (B x H x D)	980,0 x 60,0 x 115,0 mm
Vekt på lydplanke	3,6 kg
Vekt på subwoofer	5,9 kg (modell PS-WA75B)
Strømforsyning	DC 19V via strømadapter AC/DC
Strømforbruk i standby	5,5 W
Total utgangseffekt	360 W (lydplanke: 4 x 30 W + 2 x 20 W + 10 W, subwoofer: 160 W)
Støttede lydformater	Dolby Atmos, Dolby TrueHD, DTS:X, LPCM 8 kanaler, etc.
Tilkoblingsmuligheter	HDMI ARC/eARC, HDMI-inngang, optisk, Bluetooth, Wi-Fi, AirPlay 2
Lydmoduser	Standard, Surround, Game Pro, Adaptive Sound
Spesialfunksjoner	Q-Symphony, Spacefit Sound, Tap Sound, Alexa-kompatibel
Veggfeste	Mulig med medfølgende braketter (skruer ikke inkludert)
Driftstemperatur	+5 °C til +35 °C
Driftsfuktighet	10 % ~ 75 %
Sikkerhet	Ikke åpne, ingen brukerservicable deler
Vedlikehold	Rengjøres med en myk, tørr klut; unngå fuktighet og overflødig varme
Reservedeler	Subwoofer (inkludert), surround-høyttalersett SWA-9500S (valgfritt)
Reparerbarhet	Overlat reparasjon til kvalifisert personell
Innhold i esken	Lydplanke, subwoofer, fjernkontroll, batterier, kabler, veggfester

Ofte stilte spørsmål - HW-Q710A SAMSUNG

Hvordan kobler jeg lydplanken til TV-en via HDMI ARC?

Bruk en HDMI-kabel for å koble porten HDMI TO TV (eARC/ARC) på lydplanken til HDMI ARC-porten på TV-en. Sørg for at ARC-funksjonen er aktivert i TV-innstillingene. Slå deretter på begge enhetene; lydplankens skjerm viser TV ARC og lyden kommer fra lydplanken.

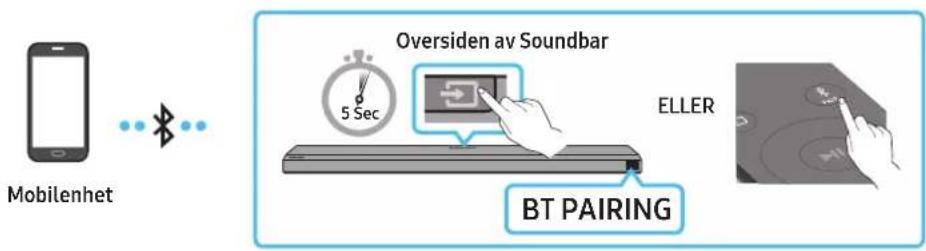

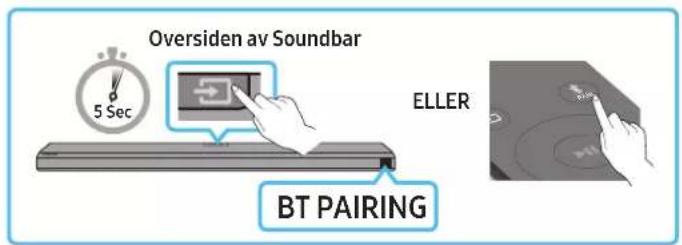

Hvordan kobler jeg lydplanken via Bluetooth?

Trykk på PAIR-knappen på fjernkontrollen for å gå til BT PAIRING-modus. På mobilenheten din, søk etter Bluetooth-enheter og velg [AV] Samsung Soundbar Q700A / Q710A. Hvis en PIN-kode etterspørres, skriv inn 0000.

Hva gjør jeg hvis subwooferen ikke fungerer?

Kontroller at LINK-indikatoren på baksiden av subwooferen er fast blå. Hvis den blinker blått eller er rød, utfør en manuell tilkobling: slå av lydplanken, hold inne ID SET på baksiden av subwooferen i 5 sekunder (indikatoren blinker blått), og hold deretter inne Opp-knappen på fjernkontrollen i 5 sekunder. Indikatoren blir fast blå.

Hvordan oppdaterer jeg programvaren på lydplanken?

To metoder: Automatisk: hvis lydplanken er koblet til internett, utføres oppdateringen automatisk også i standby. Via USB: last ned oppdateringsfilen fra Samsung-nettstedet, pakk den ut på en USB-stasjon, koble den til SERVICE-porten på baksiden av lydplanken, og slå den på. Meldingen UPDATE vises under oppdateringen.

Hvordan justerer jeg subwoofervolumet?

Bruk WOOFER NIVÅ (BASS)-knappen på fjernkontrollen. Trykk opp eller ned for å justere nivået fra -12 til +6 (i trinn på 6). For å nullstille til 0, trykk direkte på knappen.

Kan jeg bruke TV-fjernkontrollen til å styre lydplanken?

Ja. Slå av lydplanken, og hold deretter WOOFER-knappen oppe i 5 sekunder for å veksle mellom moduser: OFF-TV REMOTE (deaktivert), SAMSUNG-TV REMOTE (Samsung-TV), ALL-TV REMOTE (andre merker). Velg modus som passer for TV-en din.

Hvordan tilbakestiller jeg lydplanken?

Slå på lydplanken, og trykk deretter samtidig på + (Volum)-knappene på toppanelet i minst 5 sekunder. Skjermen viser INIT og alle innstillinger tilbakestilles.

Hvilke lydmoduser er tilgjengelige og hva brukes de til?

Modusene er: Standard (original lyd), Surround (bredt lydbilde), Game Pro (oppslukende lyd for spill), Adaptive Sound (analyserer innhold og tilpasser lyd automatisk). Bruk SOUND MODE-knappen på fjernkontrollen for å bytte.

Hvordan monterer jeg lydplanken på veggen?

Bruk veggfesteveiledningen og medfølgende braketter. Marker skrueplasseringene, bor hull, sett inn passende plugger til veggen, og skru deretter på brakettene. Heng lydplanken ved å skyve krokene over brakettene. Forsikre deg om at veggen tåler vekten (3,6 kg).

Hva gjør jeg hvis lyden er forskjøvet i forhold til bildet?

Trykk på Lydinnstillinger-knappen på fjernkontrollen til du ser SYNC på skjermen, og bruk deretter Opp/Ned-knappene for å justere lydforsinkelsen fra 0 til 300 millisekunder. Denne funksjonen er tilgjengelig for enkelte kilder.

BRUKSANVISNING HW-Q710A SAMSUNG

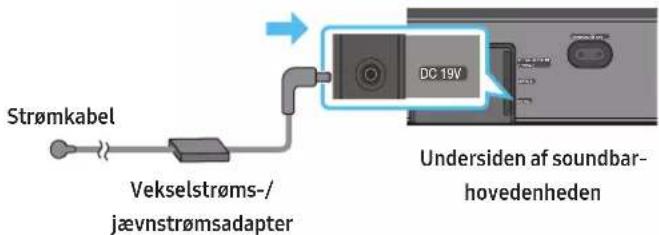

Tilslutning af strøm og encheder

1. Tilslut først strømkablet til AC/DC-adapteren.

Tilslut AC/DC-adapteren (med strømkabel) til Soundbaren.

Den første tilslutning

1. Tryk pa knappen PAIR pa Soundbars fjernbetjening for at gai nd itilstanden "BTPAIRING".

"BT" aendres til "BTPAIRING" pfa sekunder automatisk, elleraendres til "BT READY", hvis dereren forbindelse.

b. Nardervises "BTREADY", skal du holde knappen (Kilde) pa det overste panel pa Soundbarinde i over 5 sekunder, sa dervises "BTPAIRING".

Den først tilslutning

Den første tilslutning

Du kan bruge et Amazon Echo-productt til at styre din Soundbar og nyde musiktjenester fra Amazon Echo.

Ecodesign-krav til eksterne strømforsyninger:

www.samsung.com/global/ecodesign_component

FORSIKTIG

FARE FOR ELEKTRISK STØT. MÅ IKKE ÅPNES.

Dette symbolet angir at det er høyspenning på innsiden.Det er farlig Åkommen i kontakt med interne deler av detteprodukter.

Dette symbolet angir at det fålger med viktig dokumentasjönvedrørende bruk og vedlikehold i detteprodukter.

Klasse II-product: Dette symbolet indikerer at det ikke kreverjording.Hvis dette symbolet ikke vises på et produit med enstrømledning, MÅ produktet ha en pålitetigkontakt med jord(jording).

Vekelspenning: Nominell penning som er markert dettesymbolet, er vekelspenning.

Likestrømsspenning: Nominell penning som er markert meddettesymbolet, er likestrømsspenning.

Forsiktig. Se Brukerhandboken: Dette symbolet instruererbrukeren til Å se iBrukerhandboken forytterligeresikkerhetsrelatert informasjon.

ADVARSEL

1. Pase at vekselstrøm Forsyningen i huset er i samsvar med strømkravene oppførp a identifikasjonsmerket nederst pä produitet. Plasser produktet horisontalt, pa et egnet underlag (mabel) med nok plass pa sidene til ventilasjon (7-10 cm). Kontroller at ventilasjonssporene ikke dekker stil.lke plasser encheten pa forsterkere eller annet utstyr som kan bli varmt. Denne encheten er laget for kontinuerlig bruk. For a slæ encheten fullstendig av, ma du ta ut stopselet fra veggkontakten. Koble fra encheten hvis du ikke har tenkt Å bruke den pa en stund.
2. I tordenvær kobler du fra vekselstromstopslet fra kontakten. Spenningstopper på grunn av lyn kan skade encheten.
3. Enheten skal不解 utsettes for direkte sollys aller andre varmekilder. Det kan gi overoppheting og fere til feil.
4. Beskytt Produktet mot fukt (f.eks. vaser) aller utstyr som skaper sterke magnetiske eller elektriske felter. Koble strømledningen fra veggkontakten hvis,enheten ikke fungerer som denposal.Dette Produktet er ikke ment for industribruk.Det er bare ment for personlig bruk.Det kan oppsta kondens hvis Produktet har vaert oppbevar t lave temperaturer.Hvis du frakter,enheten om vinteren,ma du vente i rundt 2 timer til,enheten har nadd romtemperatur,for du kan bruke den.
5. Batteriet som brukes i dette produitet, inneholder kjemikaler som er skadelige for miljøet. Ikke avhend batteriet i husholdningsavfallet. Batteriet må违法犯罪 for overdreten varme, direkte sollys eller brann. Ikke kortslutt, demonter eller overopphet batteriet. FORSIKTIG: Fare for eksplosjon hvis batteriet byttes ut på feil mæte. Erstatt det bare med samme eller tilsvarende type.

INNHOld

01 Kontrollere komponentene 6

02 Produktoversikt 7

Frontpanel/toppanel paSoundbar 7
Bunnpanel paSoundbar. 7

03 Bruke Soundbar-fjernkontrollen 9

Sette inn batterierfor du bruker fjernkontrollen (AA-batterier X 2) 9
Slik bruker du fjernkontrollen 9
Bruke de skjulte knappene (knapper med mer enn en funksjon) 11
Utgangsspesifikasjoner for de forskjellige lydeffektmodiene 11
Justere Soundbar-volumet med en TV-fjernkontroll. 12

04KobletilSoundbar13

Koble til strommen og enhetene 13
- Manuelkoble til basshoyttaleren 13
-LED-indikatorerpabaksidenavbasshoyttaleren 14
Koble en SWA-9500S (selges separat) til Soundbar. 15

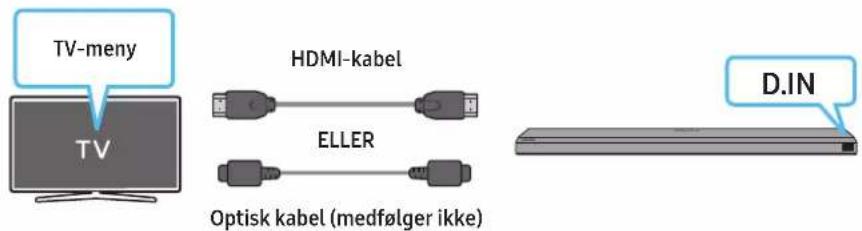

05 Bruke en kablet tilkobling til TV-en 16

Metode 1. Koble til med HDMI 16

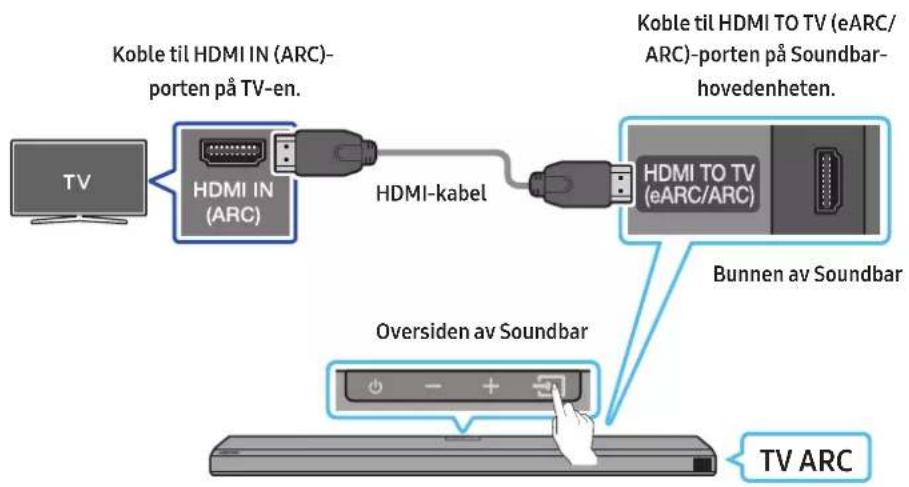

Koble til TV-en som stotter HDMI ARC (Audio Return Channel). 16

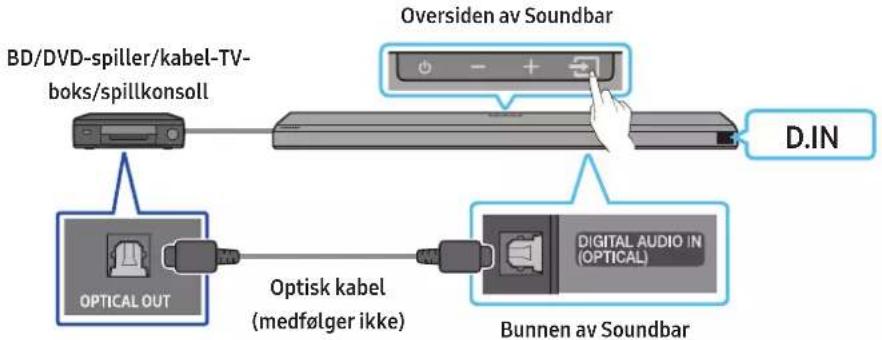

Metode 2. Koble til med en optisk kabel 17

06 Bruke en tradløs tilkobling til TV-en 18

Metode1.Koble til via Bluetooth 18
Metode 2. Koble til via Wi-Fi 19

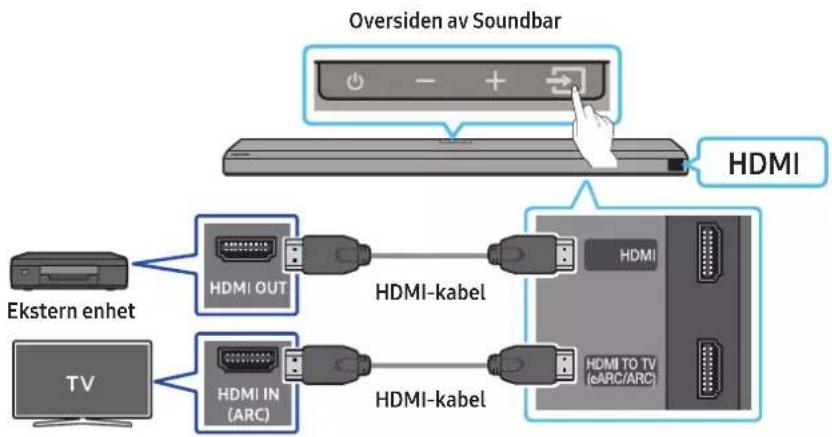

07Koble til en ekstern enchet 20

Metode 1. Koble til via Bluetooth 22
Metode 2. Koble til via Wi-Fi (trådløst nettverk) 23

09 Komme i gang med Alexa på Amazon-produkter (fungerer med Alexa) 24

Koble til og bruke med et Amazon-productk (Amazon Echo) 24
Bruk talekommandoertilä styreSoundbar 24

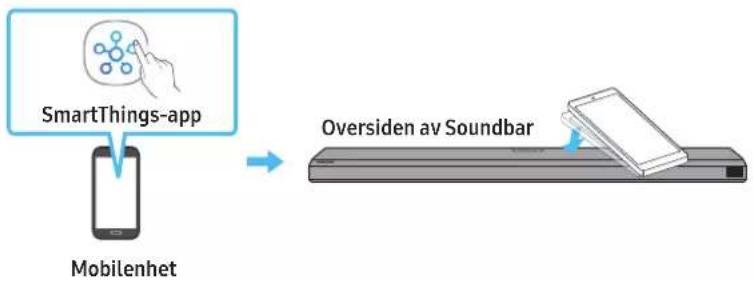

Bruke Tap Sound 25

10Koble tilAppleAirPlay2 26

Koble til og bruke et Apple-product 26

Installere veggfestet 27

Forholdsgreglervedmontering 27

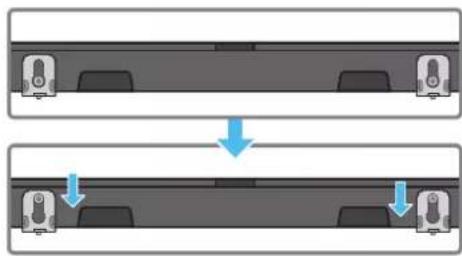

Vegfestetskomponenter 27

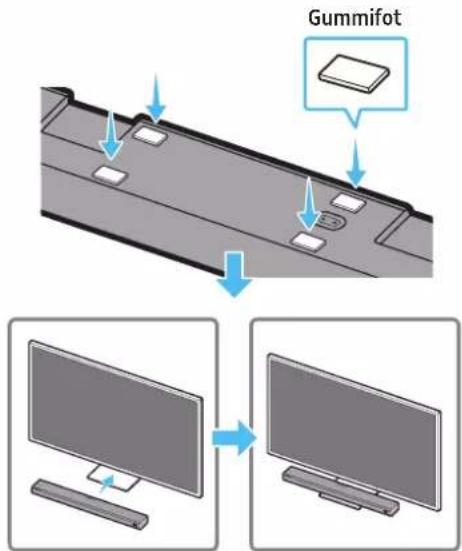

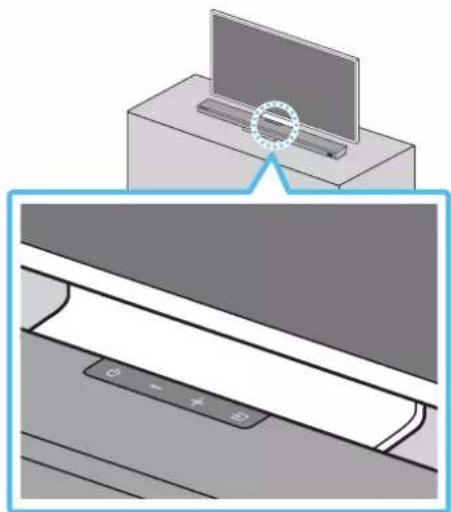

12 Montere lydplanken over et TV-stativ 28

Component 28

13 Programvareopppatering

29

Automatisk oppdatering 29

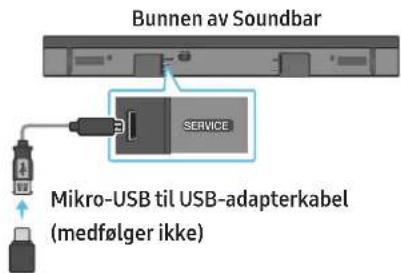

USB-oppatering 29

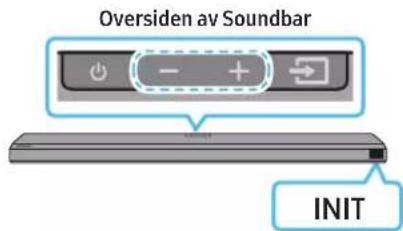

Initialising 29

14 Feilsøking

30

15 Lisens

31

16 Lisensmerknad for apen kilde 31
17Viktige merknader om service 31
18 Spesifikasjoner og veiledning 32
Spesifikasjoner 32

01 KONTROLLERERKOMPONENTENE

Soundbar-hovedenhet Soundbar-fjernkontroll/batterier Basshoyttaler
Strömledningen (subwoofer, Soundbar) Strömadapter (Soundbar) HDMI-kabel

Veggmoneringsveiledning Festeskrue Skrue

Hvis du vil ha informasjon om strormforsyning og strormforbruk, kan du se etiketten festet pa produktet. (Etikett: Bunnen av Soundbar-hovedenheten)
For a kjoep flere komponenter erer valgfrie kabler kan du kontakte et Samsung servicesenter erer Samsung kundeservice.
Hvis du vil ha mer informasjon om veggononteringen aller gummifoten, se side 27~28.
- Design, spesifikasjoner og appskjerm kan endres uten forvarel.
- Visningen av tilbehoret kan avvike noe fra illustrjasjonene ovenfor.

02 PRODUKTOVERSIKT

Frontpanel/toppanel på Soundbar

1 (Strøm)-knapp Slar strømmen av og pa.
2 +(Volum)-knapp Justerer volumet.
3 (Kilde)-knapp Velger kildeinngangsmodusen.

Inndatamodus Display
Optisk digital inngang D.IN
ARC (HDMI OUT)-inngang D.IN → TV ARC	automatisch konvertering)
HDMI-inngang HDMI
Wi-Fi-modus WIFI
BLUETOOTH-modus BT

4 display Viserproduktsstatus og gjeldende modus. D.IN HDMI Wi-Fi BT

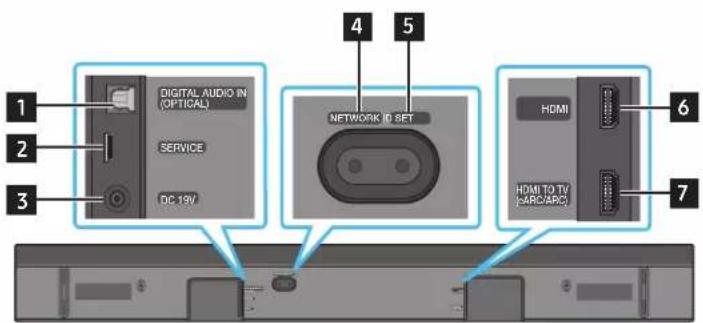

Bunnpanel på Soundbar

DIGITAL AUDIO IN (OPTICAL)
Koble til den digitale (optiske) utgangen til en ekstern enchet. (Se side 21)
2 SERVICE Koble til en USB-lagringsenhet for a oppgradere produktets programvare.
3DC 19V (Strormforsyning inn) Koble til AC/DC-strmadapteren. (Se side 13)

4 NETWORK Trykk for Å koble til et trådløst nettverk (Wi-Fi) via SmartThings-appen.

5 SET Trykk for Å koble Soundbar til surroundhøyttalere og en subwoofer trådløst. (Surroundhøyttaleren selges separat.)

6 HDMI Fører inn digital video og lydsignaler samtidig med en HDMI-kabel. Koble til HDMI-utgangen på en eksternenet. (Se side 20)

7 HDMI TO TV (eARC/ARC) Koble til HDMI-kontakten på en TV. (Se side 16)

Nar du skal koble stromkabelen mellom AC/DC-adapteren og strmnettet fra strmnettet, ma du trekke i selve stpslet. Ikke dra i ledningen.
- Ikke koble donne enheten ellre komponentertil et vekselstrumttak for alle tilkoblinger mellom komponentene er fullfert.

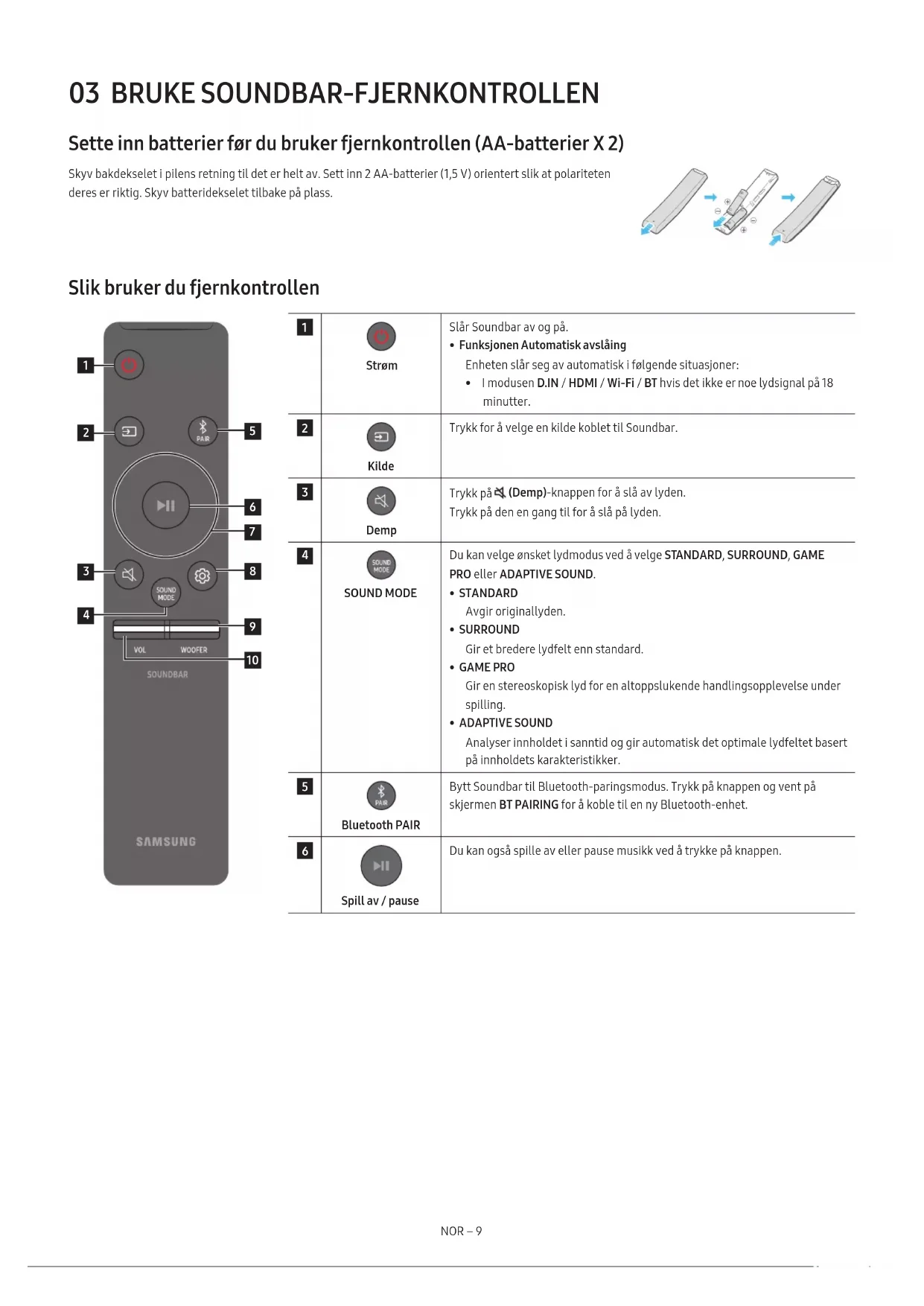

03 BRUKESOUNDBAR-FJERNKONTROLLEN

Sette inn batterier før du bruker fjernkontrollen (AA-batterier X 2)

Skyv bakdekselet i pilens retning til det er helt av. Sett inn 2 AA-batterier (1,5 V) orientert slick at polaritetenerdes er riktig. Skyv batteridekselet tilbake pa plass.

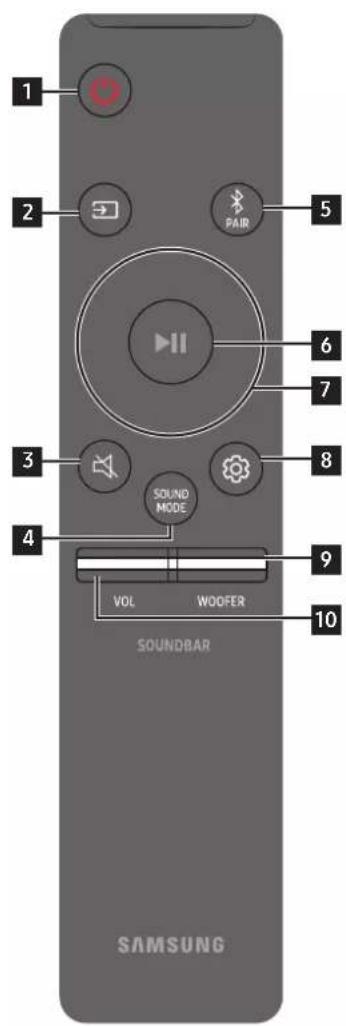

SlikBruker du fjernkontrollen

1	Strøm	Slår Soundbar av og på. · Funksjorden Automatisk avslåing Enheten slår seg av automatisk i følgende situasjoner: · I modusen D.IN / HDMI / Wi-Fi / BT,hvis det ikke er noe lydsignal på 18 minutter.
2	Kilde	Trykk for Å velge en kilde koblet til Soundbar.
3	Demp	Trykk på (Demp)-knappen for Å slå av lyden. Trykk på den en gang til for Å slå på lyden.
4	SOUND MODE SOUND MODE	Du kan velge ønsket lydmodus ved Å velge STANDARD, SURROUND,GAME PRO eller ADAPTIVE SOUND. · STANDARD Avgir originallyden. · SURROUND Gir et bredere lydfelt,en standard. · GAME PRO Gir en stereoskopisk lyd for en altopslukende handlingsopplevelse under spilling. · ADAPTIVE SOUND Analyser inholdet i sanntid og gir automatisk det optimale lydfeltet basert på inholdets karakteristikker.
5	PAIR Bluetooth PAIR	Bytt Soundbar til Bluetooth-paringsmodus. Trykk på knappen og vent på skjermen BT PAIRING for Å koble til en ny Bluetooth-enhet.
6	Spill av/pause	Du kan øså spille av ellr pause musikk ved Å trykke på knappen.

7	Opp/Ned/Venstre/Høyre	Trykk på det angitte området for Å velge opp/ned/venstre/høyre.Trykk på knappen Opp/Ned/Venstre/Høyre for Å velge aller angi funksjonene.Bytte musikkTrykk på høyre knapp for Å velge{neste musikkfil. Trykk på venstre knapp for Å velge forrige musikkfil.ID SETBruk dette alternativetær när basshøytaleren erller surroundhøytalerne ikke er tilkoblet erller trenger ny tilkobling.När strømmen erav,trykker du og holderinne opp-knappen i 5 sekunder for utføré ID SET.(Se side 14.)
8	Lydkontroll	När den trykke,vises innstillingselementer som TREBLE,BASS,SYNC,CENTER LEVEL,FRONT TOPLEVEL og VIRTUALON/OFF i rekkefolge.Ønsket element kan justeres med opp/ned-knappene.For Å styre volumet til diskanten ellere bassen velger du TREBLE ellere BASS i Lydinnstillinger og justerer volumet mellom-6 og+6 ved Å bruke opp/ned-knappene.Trykk og holdinne (Lydkontroll)-knappen i rundt 5 sekunder for Å justere lyden for hvert frekvensbänd.Du kan velge150 Hz,300 Hz,600 Hz,1,2 kHz,2,5 kHz,5 kHz og 10 kHz ved Å bruke venstre/høyre-knappene,og hver kan justeres tilen innstilling mellom-6 til +6 ved Å bruke opp/ned-knappene.(Pass paa lydmodusen er satt til STANDARD.)For Å styre volumet til haverhøytaler velger du CENTER LEVEL ellere FRONT TOP LEVEL i Lydinnstillinger og justerer volumet mellom-6 og+6 ved Å bruke opp/ned-knappene.Hvis videoen paa TV-en og lyden fra Soundbar ilkke er synkronsiert,velger du SYNC i Lydkontroll og angir lydforsinkelsen mellom 0 og 300 millisekunder ved Å bruke opp/ned-knappene.SYNC støtes bare for enkelte funksjoner.Hvis surroundhøytalere er koblet til,velger du REAR LEVEL,REAR TOPLEVEL,og deretter Bruker du opp/ned-knappene til Å justere volumet i et område mellom-6 og+6.VIRTUAL-høytalerfunksjonen kan slås ON/OFF ved Å bruke opp/ned-knappene.
9	SUBWOOFERNIVÅ(BASS)	Skyv knappen opp ellere ned for Å justere nivæt til subwooferen (bassen) til -12 ellermllom-6 til +6. Trykk på knappen for Å angi subwooferens (bassens) volumnivå til 0 (standard).
10	VOLUM	Trykk knappen oppover ellere nedover for Å justere volumet.DempTrykk på VOL-knappen for Å slå av ldyden. Trykk på den en gang til for Å slå på ldyden.

Bruke de skjulte knappene (knapper med mer enn en funksjon)

Skjult knapp		Side
Knapp på fjernkontrollen Funksjon
WOOFER (Opp) TV-fjernkontroll På/Av (Standby) side 12
Opp ID SET side 14
®(Lydkontroll)	7-båndequalizer side 10

Utgangsspesifikasjoner for de forskjellige lydeffektmodiene

Effekt Inngang		Utgang
		Med bare basshøyttaler	Med basshøyttaler og trådløst bakhøyttalersett
STANDARD	2.0 kanaler 2.1 kanaler 2.1	kanaler
	5.1 kanaler 3.1 kanaler 5.1	kanaler
SURROUND	2.0 kanaler 3.1.2 kanaler	5.1.4 kanaler
	5.1 kanaler 3.1.2 kanaler	5.1.4 kanaler
GAME PRO	2.0 kanaler 3.1.2 kanaler	5.1.4 kanaler
	5.1 kanaler 3.1.2 kanaler	5.1.4 kanaler
ADAPTIVE SOUND	2.0 kanaler 3.1.2 kanaler	5.1.4 kanaler
	5.1 kanaler 3.1.2 kanaler	5.1.4 kanaler

När ingangskilden er Dolby Atmos®, DTS:X, gir bare subwoofer-oppsettet 3.1.2-kanallyd, mens subwoofer og tradløst bakre høytalersett-oppsettet gir 5.1.4-kanallyd.
- Samsungs tradlose bakre hoyttalersett kan kjipes separat. Hvis du onsker kjpe noen av disse produktene, ma du ta kontakt med forhandleren du kjope din Soundbar av.
Surroundhoyttalerne vil icke gi lyd pa 2-kanals utgang nar STANDARD-modus brukes. Hvis du vil aktivere lyd for surroundhoyttalerne, ma du endre effektmodusen til SURROUND.

Justere Soundbar-volumet med en TV-fjernkontroll

Juster Soundbar-volumet med TV-ens fjernkontroll.

• Denne funksjonen kan bare brukes med IR-fjernkontroller. Bluetooth-fjernkontroller(fjernkontroller som krever paring) stettes ikke.
  Angi TV-hoyttaleren til Ekstern hoyttaler for a bruke donne funksjonen.

• Produsenter som stotter的各项 funksjorden: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Slá av Soundbar.

• Skyv opp og hold WOOFER-knappen i 5 sekunder.

Hver gang du skyver WOOFER-knappen opp og holder den i 5 sekunder, byttes modusen i falgende rekkefolge: OFF-TV REMOTE (standardmodus), SAMSUNG-TV REMOTE, ALL-TV REMOTE.

Knapp på fjernkontrollen Display Status
	(Standard-modus)OFF-TV REMOTE	Deaktiver TV-fjernkontrollen.
	SAMSUNG-TV REMOTE	Aktiver en IR-fjernkontroll til en Samsung-TV.
	ALL-TV REMOTE	Aktiver en IR-fjernkontroll til en tredjeparts TV.

04 KOBLE TIL SOUNDBAR

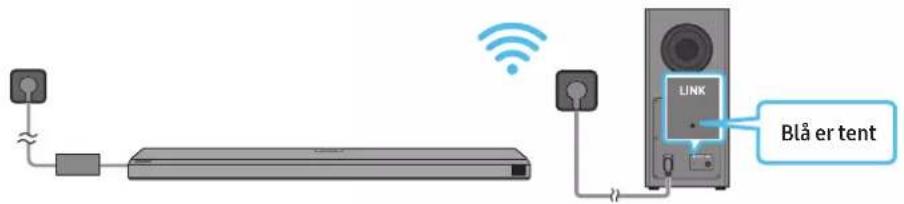

Koble til strømmen og enchetene

Bru kromkomponentene til koble subwooferen og Soundbar til en stikkontakt i falgende rekkefoge:

• For mer informasjon om nadvendig elektrisk strøm og strømforbruk kan du se etiketten festet på produit. (Etikett: Bunnen av Soundbarhovedenheten)
• Koble strømledningen til basshøytaleren.

Bakside av basshoyttaler

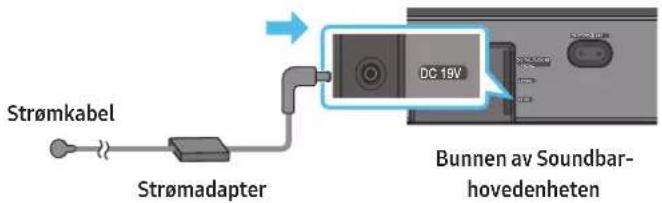

1. Koble strømkabelen forst til AC/DC-adapteren.

Koble AC/DC-adapteren (med strömkabelen) til Soundbar.

1. Koble strøm til Soundbar og basshøytaleren. Basshøytaleren kobles til automatisk nár Soundbar slås pa.

MERKNAD

Koble til basshoyttalere for du kobler til Soundbar.
Basshoyttaleren kobles automatisk til nár du slár på Soundbar.
- Hvis du kobler fra strømkabelen og kobler den til igjenærktet er slatt pa, slas Soundbar pa automatisk.
Stramadapteren ma ligge flatt pa bordet ell gulvet. Hvis du plasserer stramadapteren slik at den henger med ledningen vendt oppover, kan det komme vann ell andre fremmedelementer inn i adapteren som kan forarsake feil.

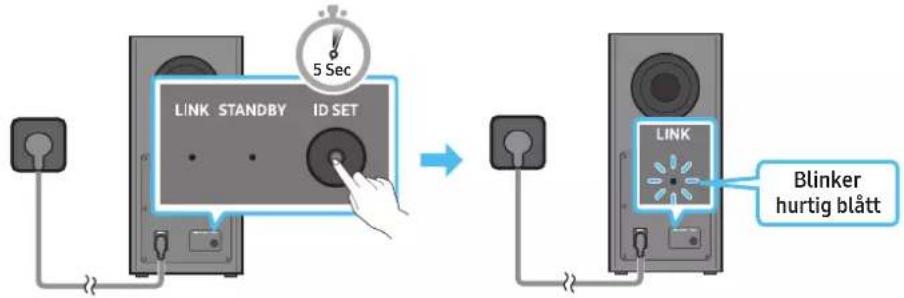

Manuelt koble til basshoyttaleren

Frdutfoder den manuelle tilkoblingsprosedyren nedenfor:

• Kontroller om strømkablene til Soundbar og basshøytaleren er riktig tilkoblet.
  Forsikre deg om at Soundbar er slatt av.

• Slá av strømmen til Soundbar.

• Trykk pa og holdinne ID SET pa baksiden av subwooferen i minst 5 sekunder.

Den rode indicatorlampen pa baksiden av basshoyttaleren slukkes, og den bla indicatorlampen blinker.

Bakside av basshayttaler Bakside av basshayttaler

1. Trykk på opp-knappen på fjernkontrollen i 5 sekunder.

2. Meldingen ID SET vises kort på skjermen til Soundbar För den forsvinner.
   Soundbar slas automatisk pa nar ID SET er fullfert.

1. Sjekk om LINK LED-lampen lyser blatt (tilkoblingen er fullfört).

LED Status Beskrivelse Opplønsning
BLåLINK STANDBY ID SET	På	Tilkoblet(normal drift)	-
	Blinker Gjenopprette tilkoblingen	Kontroller at strømkabelen som er koblet til delve Soundbar,er riktig tilkoblet, eller vent omtrent 5 minutter. Hvisblinkingen vedvarer, kan du prøve Å koble til basshøyttileren manuelt. Se side 13.
RødLINK STANDBY ID SET	På	Ventemodus (med Soundbar-hovedenheten avslått)	Kontroller at strømkabelen som er koblet til delve Soundbar,er riktig tilkoblet.
		Koblingen er brutt	Koble til på nytt. Se instruksjonene for manuell tilkobling på side 13.
Rød og blåLINK STANDBY ID SET	Blinker Funksjonsfeil		Se kontaktinformasjonen for Samsungs servicesenter idenne händboken.

MERKNAD

Hvis hovedenheten er slatt av, gär den tradløse subwooferen inn i ventemodus, og STANDBY LED pa baksiden av subwooferen lyser rdt etter ha blinket blatt flere ganger.
Hvis du brukeren enhet som bruker somme frekvens som Soundbar, i aerheten av Soundbar, kan forstyrelserf erert til lydavbrudd.

Maksimal overfargingsavstand til hovedenhetens trdase signal er rundt 10 meter, men det kan variere avhengig av driftsmiljæt. Hvis en vegg i stalbetong ellermall er mellom hovedhenen og den trdase subwooferen, kan det hende at systemet icke fungerer fordi det trdase signalet ikke kan trenge igjennom metall.

FORSIKTIG

• Trädlöse mottakeranten er innatebygd i den trädlöse basshoyttaleren. Hold enheten borte fra vann og fuktigkeit.
  For optimal lytteytelse ma du passe pa at det icke er noen hindringer i omradet rundt plasseringene til den trdlose subwooferen og den trdlose mottakermodulen (selges separat).

Koble en SWA-9500S (selges separat) til Soundbar

Utvid til ekte tradløs surroundlyd ved á koble Samsungs tradløse bakre høyttalersett (SWA-9500S, selges separat) til Soundbar. Hvis du vil ha mer informasjon om tilkoblinger, kan du se brukerhandboken til Samsungs tradløse bakre høyttalersett.

05 BRUKE EN KABLET TILKOBLING TIL TV-EN

Metode 1. Koble til med HDMI

FORSIKTIG

• Når både HDMI-kabelen og den optiske kabelen er tilkoblet, mottas HDMI-signalet først.
  For kobe HDMI-kabelen mellom TV-en og Soundbar, ma du huske kobe til terminalene merket ARC. Ellers kan det hende at TV-lyden ikke avgis.
• Anbefalt kabel er High Speed HDMI Cable with Ethernet.

Koble til TV-en som stotter HDMI ARC (Audio Return Channel)

1. När Soundbar og TV-en er slätt av, kobler du til HDMI-kabelen som vist på figuren.
2. Sla pa Soundbar og TV-en.

3. TVARC vises i displayvinduet til Soundbar-hovedenheten, og Soundbar spiller av TV-lyd.

4. Hvis du/DD he r TV-lyden,trykder du pa (Kilde)-knappen pa fjernkontrollen eller oppa Soundbar for a bytte til D.IN-modus. Skjermen viser D.IN og TV ARC etter hverandre,og det avgis TV-lyd.
   Nardu kobler til en TV som stotter eARC-funksjonen, vises eARC pa skjermen og du horelyden.

5. For koble til med eARC mä eARC-funksjorden i TV-menyen vare satt til På. Se i TV-brukerhandboken hvis du vil ha mer informasjon om innstilling. (f.eks. Samsung-TV: Hjem (m) → Innstlinger (e) → Lyd → Ekspertinnstlinger → HDMI-eARC-modus (automatisch))
   Hvis TVARC icke vises i displayvinduet til Soundbar-hovedenheten, ma du bekrefte at HDMI-kabelen er koblet til riktig port.
6. Bruk volumknappene på TV-ens fjernkontroll for Å endre volumet på Soundbar.

MERKNAD

Nrdu kobler TV-en som stoter HDMARC (lydturkanal) til Soundbarmed en HDMI-kabel, kan du overfare digitale video- og lyddata uten a koble til en separat optisk kabel.
Vi anbefaler at du bruer en kjernelos HDMI-kabel (hvis mulig). Hvis du brueren kjernet HDMI-kabel, bruer du en med diameter minre enn 14 mm.
- Denne funksjonen er/DDi kabelen ikke stoter ARC.
Nar lyden i en kringkasting er kodet i Dolby Digital og «Digitalt utgangslydformat» pa TV-en er satt til PC, anbefaler vi at du endrer innstillingen til Dolby Digital. Nar innstillingen pa TV-en endres, vil du oppleve bedre lydkvalitet. (TV-menyen kan bruke forskjellige ord for Dolby Digital og PC, avhengig av TV-produusnten).

Metode 2. Koble til med en optisk kabel

Sjekkliste fertilkobling

1. Med TV-en og Soundbar slatt av, koble DIGITAL AUDIO IN (OPTICAL)-porten på Soundbar og OPTICAL-utgangsporten på TV-en med den optiske kabelen (folger违法犯罪), som vist i illustrasjonen.
2. Sla pa Soundbar og TV-en.
3. Trykk pa (Kilde)-knappen patappanelet erlerfjernkontrollen,og velg D.IN-modusen.
4. TV-lyden sends ut fra Soundbar.

Bruke Q-Symphony-funksjonen

For Q-Symphony synchroniseres Soundbar med en Samsung-TV for a sende lyd via to enheter for optimal surrounddeffekt. NarSoundbar er koblet til, vises menyen TV+Soundbar under menyen Lydtgang pa TV-en.Velg den tilsvarende menyen.

• Eksempel på TV-meny: TV + [AV]Soundbar-serienavn [HDMI]

MERKNAD

Den kan fungere i henhold til kodeken som stottes av TV-en.
- Denne funksjonene stottes bare nár HDMI-kabelen ell er den optiske kabelen (medfolger ilke) er koblet til.
- Denne funksjonen er tilgengelig pa enkelte Samsung-TV-er og enkelte Soundbar-modeller.

Bruke Spacefit-lyden

Gir optimalisert lydkvalitet ved a analysere lyteomradene.

For aktivere donne funksjonen ma du sla pa Adaptive Sound+-modusen pa Samsung-TV-menyen.

(Hjem () Innstillinger () Generelt Innstillinger for intelligent modus Adaptive Sound+)

MERKNAD

• Lydmodusen på Soundbar endres automatisk til Adaptive Sound+ hvis du aktiverer Adaptive Sound+ modusen på TV-en.
• Denne funksjonen fungerer nár Soundbar kobles til noen av Samsung-TV-ene.

06 BRUKE EN TRÄDLØS TILKOBLING TIL TV-EN

Metode 1. Koble til via Bluetooth

När en Samsung-TV er koblet til via Bluetooth, kan du høre stereolyd uten problemer med kabling.

Bare en Samsung-TV kan kobles til om gangen.
Samsung-TV som stotter Bluetooth, kan kobles til. Sjekk spesifikasjonene til TV-en din.

Den Forste tikkoblingen

1. Trykk pa PAIR-knappen pa Soundbar-fjernkontrollen for a apne BTPAIRING-modusen.

(ELLER) a. Trykk på (Kilde)-knappen på toppanelet, og velg BT.

BT endres automatisk til BT PAIRING etter noen faskunder erer endres til BT READY hvis det finnes en lagret tilkobling.

b. Nár BT READY vises, trykker du og holderinne (Kilde)-knappen på toppanelet til Soundbar i merenn 5 sekunder for á vise BTPAIRING.

Hvisenhetenikkeklarerakobletil

Hvis du har en ekisterende Soundbar (feks. [AV] Samsung Soundbar Q700A/Q710A) pa listen over hoyttalere pa Samsung-TV-en, sletter du den.
Gjenta deretter trinn 1 til 3.

Koble Soundbar fra Samsung-TV-en

Trykk pa (Kilde)-knappen pa toppanelet ell er pa fjernkontrollen, og bytt til en annen modus enn BT.

• Å koble fra tar tid fordi Samsung-TV-en mä motta svar fra Soundbar.

(Tiden som kreves kan variere, avhengig av Samsung-TV-modelen.)

Hva er forskjellen mellom BT READY og BT PAIRING?

• BT READY: I donne modusen kan du koble til hvilken som helst Samsung-TV eller mobilenhet som var tilkoblet for.
  BTPAIRING: I donne modusen kan du koble en ny enchet til Soundbar.

(Trykk pa PAIR-kappen pa Soundbar-fjernkontrollen eller trykk og hold inne (Kilde)-knappen overst pa Soundbar i mer enn fem sekundermens Soundbar er i BT-modus.)

Merknader om Bluetooth-tilkobling

• Finn en ny enchetinnen 1 m for ákoble til via Bluetooth-kommunikasjon.
• Hvis du blir bedt om en PIN-kode nár du kobler til en Bluetooth-enhet, skriver du inn <0000>.
  Soundbar slas automatisk av etter 18 minutes i Klar-tilstand.
• Det kan hende at Soundbar ikke utfører Bluetooth-søk eller tilkobling riktig under følgende omstendigheter:

• Elektroniske enheter kan forarsake radioforstyrrelser. Enheter som genererer elektromagnetiske bølger må holds borte fra Soundbar-hovedenheten - for eksempel mikrobølger, tradløse LAN-enheter, etc.

Metode 2. Koble til via Wi-Fi

Sjekkliste fortilkobling

Wi-Fi-tilkobling er bare tilgengelig på Samsung-TV.
Sjekk om den trådløse ruteren (Wi-Fi) er slätt pa, og om TV-en er koblet til ruteren.
TV-en og Soundbar m'a vare koblet til det samme trdlose nettverket (Wi-Fi).
- Hvis den tradlse ruteren (Wi-Fi) bruker en DFS-kanal, vil du/DDke kinne opprette en Wi-Fi-tilkobling mellom TV-en og Soundbar. Kontakt Intemett-leverandaren for mer informasjon.
- Siden menyene varierer avhengig av produitsjonsaret, ma du se i TV-brukerhandboken.
For koble TV-en til Soundbar via Wi-Fi ma du koble Soundbar til den tradlase ruteren forst. Se side 23 for informasjon om hvordan du appretter en Wi-Fi-tilkobling.

1. Hvis du vil ha mer informasjon om Wi-Fi-tilkobling til Soundbar, kan du se side 23, Metode 2. Koble til via Wi-Fi (trådlost nettverk).

2. Endre inggangskilden til TV-en ved a bruke lydmenen til Soundbar.

Samsung-TV-er utgitt i 2017 ellr senere

Hjem () Innstlinger (念) Lyd Lydutgang [AV] Samsung Soundbar Q700A / Q710A (Wi-Fi)

07 KOBLE TIL EN EKSTERN ENHET

• Hvis alternativene for lydutgang omfatter Sekundær lyd, ma du kontrollere at Sekundær lyd er satt til Av.
• Kontroller at innholdet stotter Dolby Atmos®.

1. Bruk en HDMI-kabel til á koble til HDMI OUT-porten pa den eksterne encheten og HDMI-porten nederst pa Soundbar.
2. Bruk en HDMI-kabel til á koble til HDMI IN-porten på TV-en og porten HDMI TO TV (eARC/ARC) nederst på Soundbar.
3. Slå på Soundbar, TV-en og den eksterne encheten.
4. Trykk pa (Kilde)-knappen pa toppanelet eller pa fjernkontrollen, og velg HDMI.
5. Soundbar-skjermen viser at HDMI-modus for ayeblikket ervalgt, og Soundbar begyinner spille av lyder.

MERKNAD

Nardu bruker Dolby Atmos@: Hvis innggangskilden er Dolby Atmos@, er 3.1.2 utgangskanal.
När Dolby Atmos® er aktivert, vises DOLBY ATMOS på frontskjermen.
- Konfigurere Dolby Atmos® på BD-spilleren eller en annen,enhet Apne alternativene for lydutgang på innstillingsmenyen til BD-spilleren erlen annen enhet, og kontroller at No Encoding er valgt for Bitstream. P anSamsung BD-spiller gär du for eksempel til Hjem-meny Lyd Digitalutgang og velger deretter Bitstream (ubehandlet).

Spesifikasjon for stotte du HUd-sigraler (3840 x 2160p)

Bildehastigkeit (fps)	Fargedybde RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 biter O O O O
	10 biter --	O O
	12 biter	--	O O
120	8 biter	----
	10 biter ----

• Stottet spesifikasjon kan variere avhengig av tilkoblet ekstern enchet ell bruksbetingelser.

Metode 2. Koble til med en optisk kabel

1. Bruk en optisk kabel (medfølger ici) til á koble til DIGITAL AUDIO IN (OPTICAL) på Soundbar og OPTICAL OUT-porten på den eksterne encheten.
2. Slå på Soundbar og den eksterne encheten.
3. Velg D.IN-modus ved Å trykke pa (Kilde)-knappen på toppanelet ellr på fjernkontrollen.
4. Soundbar avgir lyd fra den eksterne encheten.

08 KOBLE TIL EN MOBILENHET

Metode 1. Koble til via Bluetooth

När en mobilenhet er koblet til via Bluetooth, kan du hare stereolyd uten problemer med kabling.

• Når du kobler en paret Bluetooth-enhet med Soundbar av, slås Soundbar automatisk på.

Den feste tikkoblingen

• Nár du kobler til en ny Bluetooth-enhet, má du forsikre deg om at encheten er innen 1 m avstand.
• Trykk pa PAIR-knappen pa Soundbar-fjernkontrollen for a apne BTPAIRING-modusen.

(ELLER) a. Trykk pa (Kilde)-knappen pà toppanelet, og velg BT.

BT endres automatisk til BTPAIRING etter noen fasksekunder erler endres til BT READY hvis det finnes en lagret tlikobling.

b. Nár BT READY vises, trykker du og holderinne (Kilde)-knappen på toppanelet til Soundbar i merenn 5 sekunder for avise BTPAIRING.

1. Páenheten velger du [AV] Samsung Soundbar Q700A / Q710A fra listen som vises.
2. När Soundbar er koblet til mobilenheten, vises [mobilenhetens navn] «BT» i frontdisplayet.
3. Spill av musikkifter fra enhances som er koblet til via Bluetooth, gjennom Soundbar.
4. Etter at du har koblet Soundbartil mobilenheten fpre gang, brker du «BTREADY»-modus fora koble til pa nytt.

Hvisenhetenikkeklarerakobletil

Hvis du har en eksisterende Soundbar (f.eks. [AV] Samsung Soundbar Q700A / Q710A) pa listen over hovttalere pa mobilenheten, sletter du den.
Gjenta trinn 1 og 2.

Hva er forskjellen mellom BT READY og BT PAIRING?

• BTREADY: I donne modusen kan du koble til hvilken som helst Samsung-TV aller mobilnet som var tilkoblet før.
  BTPAIRING: I donne modusen kan du koble en ny enchet til Soundbar. (Trykk pa PAIR-knappen pa Soundbar-fjernkontrollen ell ertrykk og hold inne (Kilde)-knappen overst pa Soundbar i mer enn fem sekunder mens Soundbar er i BT-modus.)

Merknader om Bluetooth-tilkobling

• Finn en ny enchetinnen 1 m for á koble til via Bluetooth-kommunikasjon.
• Hvis du blir bedt om en PIN-kode nár du kobler til en Bluetooth-enhet, skriver du inn <0000>.
  Soundbar slas automatisk av etter 18 minutur i Klar-tilstand.
• Det kan hende at Soundbar ikke utfører Bluetooth-søk eller tilkobling riktig under følgende omstendigheter:

Hvis det er et sterkt elektrisk felt rundt Soundbar.
Hvis flere Bluetooth-ehheter pares med Soundbar smtidig.
- Hvis Bluetooth-enheten er slätt av, ikke på plass elleriske fungerer som den skal.

• Elektroniske enheter kan forarsake radioforstyrelser. Enheter som genererererektromagnetiske bølger må holds borte fra Soundbar-hovedenheten - for eksempel mikrobølger, trändelse LAN-enheter, etc.
  Soundbar stotter SBC-data (44,1 kHz, 48 kHz).
  Koble bare til en Bluetooth-enhet som stgter funksjonen A2DP (AV).
• Du kan ikke koble Soundbar til en Bluetooth-enhet som bare støtter funksjonden HF (Hands Free).
• Når du kobler Soundbar til en Bluetooth-enhet, må du plassere dem sá nær hverandre som mulig.
• Jo lengre Soundbar og Bluetooth-enheten er fra haverandre, jo dārligere blir lydkvaliteten. Bluetooth-tilkoblingen kan frakobles när enhetene er utenfor det effektive området.

• Bluetooth-tilkblingen fungerer kanskje ikke som forventet i områder med dãrlig mottak.

• En Bluetooth-enhet kan oppleve stoy ell er feil under folgende forhold:

• när kroppen er i kontakt med signalmottakeren på Bluetooth-enheten eller Soundbar

• i hjørner erller nar det er en hindring i nærheten, som en vegg ellers killevegg, der elektriske endringer kan forekomme
  n den utsettes for radioforstyrelser fra andre produit som bruker samme frekvensomrade, som medisinsk utstyr, mikrobolgeovner og tradse LAN-enheter

• Hindringer som dorer og vegger kan fremdeles pavirke lydkvaliteten selv narehentene er innenforrekkevidde.

• Hvis du blir bedt om en PIN-kode nár du kobler til en Bluetooth-enhet, skriver duinn <0000>.
  Vae oppmerksom pa at Soundbar ikke kan kobles sammen med andre Bluetooth-enheter mens Bluetooth-alternativet brukes.
  Den tradlose enhances kan fore til elektriske forstyrelser under bruk.

Koble Bluetooth-enheten fra en Soundbar

Du kan koble Bluetooth-enheten fra Soundbar. Se Bluetooth-enhetens brukerhandbok for instruksjoner.

Soundbar kobles fra.
- När Soundbar kobles fra Bluetooth-enheten, viser Soundbar BT DISCONNECTED på frontskjermen.

Koble Soundbar fra Bluetooth-enheten

Trykk pa (Kilde)-knappen pa toppanelet ell er pa fjernkontrollen, og bytt til en annen modus enn BT.

Det tar tid á koble fra fordi Bluetooth-enheten mä fá et svar fra Soundbar. (Fragoblingsstiden kan variere avhengig av Bluetooth-enheten)
Nar Soundbar kobles fra Bluetooth-ehhen, viser Soundbar BT DISCONNECTED pa frontalskjermen

Metode 2. Koble til via Wi-Fi (trådløst nettverk)

For koble en Soundbar til en mobilenhet via et tradlost nettverk (Wi-Fi), er SmartThings-appen nadvendig.

Den Forste tikkoblingen

1. Installer og start SmartThings-appen på mobilenheten din (smarttelefon eller nettbrett).
2. Følg instruksjone pa skjermen for a legge Soundbar til appen.

Den automatiske meldingen (detAndre skjermbildet nedenfor) vises kanskje违法犯罪en Hvis meldingsvinduet ikke vises,trykker du pa + Home-skjermen. Soundbar er tillagt appen.

09 KOMME I GANG MED ALEXA PÅ AMAZON-PRODUKTER (FUNGERER MED ALEXA)

• Denne funksjonen støttes kanskje ikke, avhengig av modellen eller det geografiske området.
• Denne funksjonen støtter bare noen språk, og de støttede funksjonene kan variere avhengig av det geografiske området.
• Se Samsung-nettstedet (www.samsung.com) for produitspesifikasjon aller kompatilitet.
• Denne tjenesten leveres av Amazon og kan avsluttes när som helst. Samsung patar seg icie noe anvar for tilgengeligheten av tjenesten.
• Appskjermen Amazon Alexa kan endres uten forutgaende varsel.

Koble til og bruke med et Amazon-produkt (Amazon Echo)

Du kan bruke en Amazon Echo-enhet til Å styre Soundbar og dra nytte av musikkfunksjönene som tilbys av Amazon Echo.

For a bruke Amazon Alexa ma du ha en Amazon-konto for a koble til Soundbar via nettverket.

1. Installer SmartThings-appen pa' mobilenheten din, og start den.
2. Angi Alexa-kontoen ved a falgte instruksjonene i appen, og logg deg pa tjenesten.

Amazon Echo-tjenesten som du kan bruke med din Soundbar, er begrenset til musikk. De andre tjenestene som tilbys av Amazon Echo, sik som nyheter og vær, kan kun benytttes via din Amazon Echo-enhet.

Utløser + kommando + høytalernavn

• For Åbruke talekommandoer for Soundbar som heter Stua

Handling Talekommando
For ø angi volumnivå til 5	«Alexa Angi volumet til 5 på Stua»
For ø øke volumnivæt	«Alexa Volum opp på Stua»
For ø dempe lyden	«Alexa Demp på Stua»
For ø lytte til en radiokanal som heter KISS FM	«Alexa Spill Kiss FM på Stua»
For ø spille av;neste sang	«Alexa Neste sang på Stua»
For ø stoppe lyden	«Alexa Stopp på Stua»
For ø slå av lyden	«Alexa Slå av på Stua»

Bruke Tap Sound

Trykk pa Soundbar med mobilenheten for spille av lydinnholdet pa mobilenheten med Soundbar.

• Denne funksjonen er kanskje ikke stættet, avhengig av mobilenheten.
• Denne funksjonen er kun kompatibel med Samsung-mobilenheter med Android 8.1 aller nyere.

1. Slā pā Tap Sound-funksjonen pā mobilenheten.
   Hvis du vil ha informasjon om hvordan du slar pa funksjonen, kan du se Angi Tap Sound-funksjonen nedenfor.
2. Trykk på Soundbar med mobilenheten. Velg Start now i det viste meldingsvinduet. En tilkobling etableres mellom mobilenheten og Soundbar via Bluetooth.
3. Spill av lydinholdet pa mobilenheten med Soundbar.

Denne funksjonen kobler en mobilenhet til Soundbar via Bluetooth ved a registre vibrering som skjer nár enheten berer Soundbar.
Forsikre deg om at mobilenheten nikke trykker pa et skarpt hjørne av Soundbar. Soundbar erer mobilenheten kan f riper ellr bl e delagt
- Det anbefales at mobilenheten dekkes med et deksel. Banklett pā det brede omrādet i den ïvre delen av Soundbar, uten à bruke for mye kraft.
- For a brukeijke funksjonden, oppdater SmartThings-appen til den nyeste versjonden. Funksjonden er kanskje ikke stättet, avhengig av apperversjonden.

Angi Tap Sound-funksjonen

Bruk SmartThings-appen til á slà pá Tap View, Tap Sound-funksjonen.

1. Pá mobilenheten, kjör SmartThings-appen.
2. Velg (→) pa SmartThings-appskjernen som vises pa mobilenheten.
3. Sett Tap View, Tap Sound til Pá forá la funksjorden fungere naren mobilenhet beveger seg iærheten av Soundbar. Funksjorden er slätt pá.

MERKNAD

Nar mobilenheten eri stromsparingsmodus, vil Tap Sound-funksjonden ikke fungere.
- Tap Sound-funksjonen fungerer kanskje ikke det er enheter iærheten av Soundbar som forarsaker radioforstyrelser, for eksempel elektriske enheter. Forsikre deg om at enheter som kan forarsake radioforstyrelser, er plasserti tilstrekkerig avstand fra Soundbar.

Denne funksjonen er kanskje ikke tilgengelig i enkelte land.

Koble til og bruke et Apple-product

• Må bare monteres på vertikal vegg.
• Må不同程度, i. e. temperature and temperature of the water.
• Kontroller om veggen er sterk nok til Å holde produktets vekt. Hvis ilkee ma du forsterke veggen eller velge et annet monteringssted.
• Kjop og bruk festeskruer erler forankringer som er hensiktsmessige for den aktuelle veggtypen (gipsplater, jernplate, tre osv.). Skru om mulig skruene inn i veggstendere.
  Kjop veggesteskruer i henhold til typen og tykkelsen pa veggen du vil montere Soundbar pa.

Diameter: M5

Lengde: 35mm ell er langre anbefales.

• Koble kabler fra enhances til eksterne enheter ffor du monterer Soundbar pa veggen.
• Forviss deg om at enheten er slätt av og koblet fra strømuttaket før du monterer den. Hvis du ikke gjør det, kan det resultere i elektrisk støt.

Veggfestetskomponenter

Veggonteringsveiledning

x2

X2
(M4 x L10)

Festeskrue Skrue
Vinkelstättemontering

1. Plasser veggesteforeren mot veggoverflaten.

Veggfestefereren ma vare i vater.
- Hvis TV-en er festet til veggen, installerer du Soundbar minst 5 cm nedenfor TV-en.

1. Rett inn veggemonteringsføreres midtlinje med midten pa TV-en (hvis du monterer Soundbar nedenfor TV-en), og fest vegfesteforeren til veggen med tape.

2. Hvis du ikke monterer nedenfor en TV, plasserer du midtlinjen i midten av installationsjonsområdet.

1. Skyv en pennespiss aller spiss blyant gjennom midten av A-TYPE-bildene på haver side av veiledningen for a merke hullene for stotteskruene, og fjern deretter veggfesteforen.

1. Bor et hull i veggen ved hvert merke ved hjelp av en drill.

2. Hvis merkene ikke samsvarer med plasseringen av stiftene,emeanu passe pata du setter inn egnede ankere erler Molly-plugger i hullene for du setter inn stotteskruene. Hvis du bruker ankerskruer erler Molly-plugger, manu sorge for at hullene du borer, er store nok for ankerskruene erler Molly-pluggene du skal bruke.

3. Skyy en skrue (folger ici med) gjennom hverfesteskrue, og skru deretter til hver skrue i hullet.

1. Installer de 2 brakettveggfestene i riktig retining nederst på Soundbar ved Å bruke 2 skruer.

Nar du monterer, ma du passage pa at hengedelen av brakettveggfestene er plassert pa baksiden av Soundbar.

Høyre side av Soundbar

1. Installer Soundbar med feste brakettveggfester ved a henge brakettveggfestene pa festeskruene pa veggen.

1. Skyy Soundbar ned som vist nedenfor, sikat veggbrakettfestene hviler trygt pa festeskruene.

2. Sett inn festeskruene i den brede (nederste) delen av brakettveggfestene, og skyv brakettveggfestene ned sik at brakettveggfestene hviler trygt pa festeskruene.

12 MONTERE LYDPLANKEN OVER ET TV-STATIV

Component

X4

Gummifot

For montering fester du gummifottene til bunnen av Soundbar farduplasserer den over TV-stativet.Pass pa at du fester gummifottene sik atdisse ikke ligger utenfor kantene pa TV-stativet. Se illustrasjonen nedenfor.

Plasser Soundbar pa et TV-stativ.

Rett inn midten av Soundbar med midten av TV-en som vist pa bildet, og plasser Soundbar forsiktig pa TV-stativet.

MERKNAD

• Forsikre deg om at Soundbar er plasserten jevn og solid overflate.
• Utilstrekkelig avstand fra TV-en kanfore til akustiske problemer.

13 PROGRAMVAREOPPDATERING

Automatisk oppdatering

När Soundbar er koblet til Internett, skjer programvareoppateringer automatisk selv om Soundbar er slätt av.

• For a bruke automatisk oppdatering-funksjonen, mä Soundbar vare koblet til Internet.

Wi-Fi-tilkoblingen til Soundbar avsluttes hvis Soundbar-strømledningen er koblet fra ell strømmen er slatt av. Hvis det oppstår strømbrudd og strømmenkommen tilbake, ell der kobler til strømledningen igjen, slar du pa Soundbar, og deretter kobler du den til Internett.

USB-opppatering

Samsung kan tilby oppdateringer for Soundbar-systemets fastvare i fremtiden.

När en oppdatering er tilgjengelig, kan du oppdatere Soundbar ved Å koble USB-stasjonen som inneholder oppdateringsfastvaren til SERVICE-porten på Soundbar.

1. Gä til Samsung (www.samsung.com) → sök etter modellnavnet fra menyalternativet for kundesenteret.

2. Mer informasjon om oppdatering finnes i oppgraderingsveiledningen.

3. Last ned oppgraderingsfilen (USB-type).

4. Pakk ut filen og opprett en mapper med filnavnet.

5. Lagre den opprettede machen i en USB-minnepinne og koble den deretter til Soundbar.

6. Slå på Soundbar. Deretter oppdateresproduktet innen 3 minutter og viser fällende melding UPDATE.

7. Under oppdateringen mä du seksslä av erler fjerne USB-en.

8. Hvis UPDATE违法犯罪行为
9. Hvis UPDATE Ilke vises i skjermvinduet, kobler du strømledningen fra Soundbar og kobler den til igjen.
   Nar den nyeste versjonen er installer, utfores det ingen oppdatering.
10. Det kan hende at oppdatering/DDttes, avhengig av USB-typen.

Initialising

När Soundbar er på, trykker du pa-(Volum)-knappene på encheten samtidig i minst 5 sekunder. INIT vises på skjermen, og Soundbar er initialisert.

FORSIKTIG

• Alle innstillingene for Soundbar er initialisert. Pass pa at du bare utforer dette nar initiaisering er nodvendig.

14 FEILSØKING

Frduberomhjelp,kandukontrollerefolgende.

Soundbar slas seks pa

• Sjekk om stromkabelen til Soundbar er riktig satt inn i stikkontakten.

Nar du har fjernet strmledningen, sett den inn igjen.
Fjern strmledningen fra den eksterne enheten og prv igjen.
Hvis det ikke er noe signal, slås Soundbar automatisk av etter en vissperiode. Slå på strømmen. (Se side 9.)

• Pek fjernkontrollen rett mot Soundbar.
• Bytt ut batteriene med nye.

Soundbar spiller畸形 av noe lyd

Volumet pa Soundbar er for lavt eller dempet. Juster volumet.
- Nár en ekstern enchet (STB, Bluetooth-enhet, mobilenhet, etc.) er tilkoblet, justerer du volumet pa den eksterne encheten.
- For lydutgang fra TV-en velger du Soundbar. (Samsung-TV: Hjem ( ) → Innstlinger ( Lyd Lydutgang Velg Soundbar)
- Kabelforbindelsen til Soundbar er muligens/DD. Fjern kabelen og koble til igjen.
Fjern strmledningen helt, koble til igjen og sla pa strommen.
- Initialiser Produktet og prøv igjen. (Se side 29.)

Subwooferen spiller ikke av noe lyd

• Kontroller om LED-indikatoren på baksiden av basshøytaleren er på og lyser blätt. Koble til Soundbar og subwooferen på nytt hvis lampen blinker blätt eller lyser rødt. (Se side 13.)
• Du kan oppleve et problem hvis det er en hindring mellom Soundbar og basshøytaleren. Flytt enchetene til et omrade uten hindringer.
• Andre enheter som sender radiofrekvenssignaler i nærhen, kan forstyrre tilkoblingen. Hold høyttaleren unna slike enheter.
  Fjern og koble til strømpluggen pa nytt.

Basshoyttalervolumeter for lavt

• Det opprinnelige volumet på innholdet du spiller kan vaere lavt. Prov Å justere subwoofernivæt. (Se side 10.)
• Bring basshøyttileren nærmere deg.

I tilfelle TV-enlke er koblet til via HDMI TIL TV (eARC/ARC)

• Kontroller om HDMI-kabelen er riktig koblet til ARC-terminalen. (Seide 16.)
• Tilkobling er muligens/DD mekug pA grunn av den tilkoblede eksterne enheten (kabel-TV-boks, spillmaskin, etc.).Koble til Soundbar direkte.
• HDMI-CEC er muligens/DDt pTV-en. Sla pCAEC pTVmenyen. (Samsung-TV: Hjem () Innstlinger () Generelt Ekstern enhancesbehandling Anynet ^+ (HDMI-CEC) ON)
  For a koble til med eARC ma eARC-funksjonen i TV-menyen vare satt til Pa. (Samsung-TV: Hjem (口) Innstlinger (口) Lyd Ekspertinnstlinger HDMI-eARC-modus (automatisch)

Det er ingen lyd inn när du kobler til TV-en i HDMI TO TV (eARC/ARC)-modus

• Enheten din kan ikke spille av inngangssignalet. Endre TV-ens lydutgang til PCM eller Dolby Digital. (For en Samsung-TV: Hjem ) Innstlinger () Lyd Ekspertinnstillinger Digitalt utgangslydformat)

• Enkelte enheter kan forarsake radioforstyrelser hvis de er plassert for naere Soundbar, f.eks mikrobolgeovn, tradlse rutere og lignende.
• Hvis encheten som er koblet til Bluetooth, flyttes for langt bort fra Soundbar, kan det gjare at lyden blir borte. Flytt encheten naermere Soundbar.
• Hvis en del av kroppen din er i kontakt med Bluetooth-mottakeren allerprodukter er installmenter, kan det oppsta lydrbrudd. Sjekk installasjonsmiljoet og bruksbetingelsene.

Kan/DD

Sjekk om den tradlse ruteren er pa.
- Slá av ruteren, slá den på igjen og prøv på nytt.
Soundbar kobles不解 til hvis det tradlase signaled er for svakt. Prov ä flytte ruteren naermere Soundbar eller á fjerne eventuelle gjenstander som er mellom Soundbar og ruteren.
Hvis den tradlose ruteren er ny, ma du konfigurere hoyttalerens nettverksinnstillinger pa nytt.

Soundbar slas seks automatisk på sammen med TV-en.

• Bruk telefonen, nettbrettet aller datamaskinen som en fjernkontroll for Spotify. Gå til Spotify.com/connect for Å lare hvordan
• Spotify-programvaren er underlagt tredjepartslisenser som finnes her: https://www.spotify.com/connect/third-party-licenses.

• Figurer og illustrasjoner i dette brukerhandboken er bare oppgitt for referanse og kan avvike fra det faktiske produktutseendet.
• Det kan tilkomme et administrasjonsgebyr hvis enten

(a) en tekniker blir kalt ut pa din foresporsel, og det ikke blir funnet noen feil med produktet (dvs. der du ikke har lest这部分 brukerhandboken godt nok)
(b) du leverer encheten til reparasjon, og der det ikke blir funnet noe feil med produitet (dvs. der du ikke har lest dette brukerkhandboken godt nok)

Samsung Electronics Co., Ltd forbeholder seg retten til a endre spesifikasjonene uten forvarseI.
Vekt og mal er omtrentlige.

Forholdsrregel:Soundbar startes pa nytt automatisk hvis du slar Wi-Fi pa ell er av.

Totalt strømforbruk i ventemodus (W)	5,5 W
Wi-Fi Portdeaktiveringsmetode	Trykk på knappen ID SET på bunnpanelet til Soundbar i 30 sekunder for Å slå Wi-Fi av/på.
Bluetooth Portdeaktiveringsmetode	Trykk på knappen NETWORK på bunnpanelet til Soundbar i 30 sekunder for Å slå Bluetooth av/på.

Samsung erklaer herved at dette radioutstyret er i samsvar med kravene i direktiv 2014/53/EU og de relevante britiske lovfestede bestemmelsene.

Du finner hele samsvarserklaeringen her:

http://www.samsung.com. Gà til Støtte og angi modellnavnet.

Dette utstyret kan brukes i alle EU-land og i Storbritannia.

Funksjonen 5 GHz WLAN (Wi-Fi erer SRD) pa dette utstyret kan bare brukes innendors.

(Gjelder i land med avfallsortering)

Denne merkingen pa batteriet, handboken ell er emballasjen angir at batteriene i dette produktet ikke skal kastes sammen med annet husholdningsavfall ved slutten av sin levetid. Der det er merket, angir de kjemiske symbolene Hg, Cd eller Pb at batteriet ineholder kvikksely, kadmium ell over referansenivane i EU-direktiv 2006/66.

Hvis batteriene ikke avhendes på riktig mange, kan disse stoffene skade menneskers helse eller miljøet.

For a beskyte naturressursene og for a fremme gjenbruk av materialer bervi deg holde batterier adskilt fra andre typer avfall og resirkulere dem ved a levere dem pa din lokale mottaksstasjon.

Korrekt avhending av dette produit (Avfall fra elektrisk og elektronisk utstyr)

(Gjelder i land med avfallsortering)

Denne merkingen som vises paa Produktet, dets tilbehoreller dokumentasjon, indikerer at Produktet ell det elektroniske tilbeharet (for eksemel lader, headset, USB-kabel) ikke kal kastes sammen med annet husholdningsavfall ved slutten av levetiden. For a hindre potensiell skade pa miljot erler helseskader grunnet ukontrollert avfallsavhending berv om at dette avfallet holds adskilt fra andre typer avfall og resirkuleres pa ansvarlig mate for a fremme barekraftig gjenbruk av materielle dessurser.

Private forbrukere borkontakte enten forhandleren de kjopte produktet av, ellor lokale myndigheter for detailer om hvor og hvordan disse artiklene kan resirkuleres pa en miljovenlig mate.

Forretningsbrukere bør kontakte sin leverandør og undersøke vilkarene i kjopskontrakten. Dette produktet og det elektroniske tilbehoret skal ilke blandes med annet kommersielt avfall som skal kastes.

Onskr d inm s m s ig o k f.eks. REACH, WEE, Baterier kan du g til: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

KOMMISJONSFORORDNING (EU) 2019/1782

Krav til miljøvennlig utforming for eksterne stromforsyninger: www.samsung.com/global/ecodesign_component

INFORMACJE DOTYCZACE BEZPIECZENSTWA

OSTRZEZENIA DOTYCZACE BEZPIECZENSTWA

ABY ZMNIEJSZYC RZYKYO PORAZENIA PRADEM, NIE ZDEJMOWAC POKRYWY (TAKZE TYLNEJ).

Utilizar o som Spacefit

Undersidespanelen på Soundbar

Omenheteninte kan ansluta

• Om du har en befintlig Soundbar (t.ex. " [AV] Samsung Soundbar Q700A/Q710A") i listan over hgtalare pa den mobila encheten sca du ta bort den.
• Upprepa steg 1 och 2.

Automatisk upddatering
