Producttype	Soundbar 3.1.2 kanalen
Merk	Samsung
Model	HW-Q710A (ook HW-Q700A)
Afmetingen (B x H x D)	980,0 x 60,0 x 115,0 mm
Gewicht soundbar	3,6 kg
Gewicht subwoofer	5,9 kg (model PS-WA75B)
Voeding	DC 19V via AC/DC-netadapter
Stroomverbruik standby	5,5 W
Totaal uitgangsvermogen	360 W (soundbar: 4 x 30 W + 2 x 20 W + 10 W, subwoofer: 160 W)
Ondersteunde audioformaten	Dolby Atmos, Dolby TrueHD, DTS:X, LPCM 8 kanalen, enz.
Connectiviteit	HDMI ARC/eARC, HDMI-ingang, optisch, Bluetooth, Wi-Fi, AirPlay 2
Geluidsmodi	Standaard, Surround, Game Pro, Adaptive Sound
Speciale functies	Q-Symphony, Spacefit Sound, Tap Sound, compatibel met Alexa
Muurbefestiging	Mogelijk met meegeleverde beugel (schroeven niet inbegrepen)
Bedrijfstemperatuur	+5 °C tot +35 °C
Luchtvochtigheid tijdens gebruik	10 % ~ 75 %
Veiligheid	Niet openen, geen door gebruiker te repareren onderdelen
Onderhoud	Reinigen met een zachte, droge doek; vermijd vocht en overmatige hitte
Onderdelen	Subwoofer (inbegrepen), surroundluidsprekerset SWA-9500S (optioneel)
Repareerbaarheid	Laat reparaties over aan gekwalificeerd personeel
Inhoud van de verpakking	Soundbar, subwoofer, afstandsbediening, batterijen, kabels, muurbeugels

Veelgestelde vragen - HW-Q710A SAMSUNG

Hoe verbind ik de soundbar met mijn tv via HDMI ARC?

Gebruik een HDMI-kabel om de HDMI TO TV (eARC/ARC)-poort van de soundbar te verbinden met de HDMI ARC-poort van uw tv. Zorg ervoor dat de ARC-functie is ingeschakeld in de tv-instellingen. Zet vervolgens beide apparaten aan; het scherm van de soundbar toont TV ARC en het geluid komt uit de soundbar.

Hoe verbind ik de soundbar via Bluetooth?

Druk op de PAIR-knop op de afstandsbediening om over te schakelen naar de BT PAIRING-modus. Zoek op uw mobiele apparaat naar Bluetooth-apparaten en selecteer [AV] Samsung Soundbar Q700A / Q710A. Als er om een pincode wordt gevraagd, voert u 0000 in.

Wat moet ik doen als de subwoofer niet werkt?

Controleer of het LINK-lampje aan de achterkant van de subwoofer continu blauw brandt. Knippert het blauw of is het rood, voer dan een handmatige verbinding uit: schakel de soundbar uit, houd ID SET aan de achterkant van de subwoofer 5 seconden ingedrukt (het lampje knippert blauw), houd vervolgens de Omhoog-knop op de afstandsbediening 5 seconden ingedrukt. Het lampje wordt continu blauw.

Hoe werk ik de software van de soundbar bij?

Twee methoden: Automatisch: als de soundbar met internet is verbonden, wordt de update automatisch uitgevoerd, zelfs in de standby-stand. Via USB: download het updatebestand van de Samsung-website, pak het uit op een USB-stick, sluit deze aan op de SERVICE-poort aan de achterkant van de soundbar en zet deze aan. Het bericht UPDATE wordt weergegeven tijdens de update.

Hoe stel ik het volume van de subwoofer in?

Gebruik de WOOFER NIVEAU (BASS)-knop op de afstandsbediening. Druk omhoog of omlaag om het niveau in te stellen van -12 tot +6 (in stappen van 6). Om terug te keren naar 0, drukt u direct op de knop.

Kan ik de afstandsbediening van mijn tv gebruiken om de soundbar te bedienen?

Ja. Schakel de soundbar uit en houd vervolgens de WOOFER-knop 5 seconden omhoog gericht om te schakelen tussen de modi: OFF-TV REMOTE (uitgeschakeld), SAMSUNG-TV REMOTE (Samsung-tv), ALL-TV REMOTE (andere merken). Selecteer de modus die bij uw tv past.

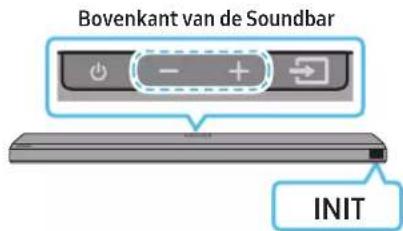

Hoe reset ik de soundbar?

Zet de soundbar aan en druk vervolgens tegelijkertijd minstens 5 seconden op de + (Volume)-knoppen op het bovenpaneel. Het scherm toont INIT en alle instellingen worden gereset.

Welke geluidsmodi zijn beschikbaar en waar dienen ze voor?

De modi zijn: Standaard (origineel geluid), Surround (breed geluidsveld), Game Pro (meeslepend geluid voor games), Adaptive Sound (analyseert de inhoud en past het geluid automatisch aan). Gebruik de SOUND MODE-knop op de afstandsbediening om te schakelen.

Hoe installeer ik de soundbar aan de muur?

Gebruik de muurbevestigingshandleiding en de meegeleverde beugels. Markeer de schroefposities, boor gaten, plaats geschikte pluggen in de muur en schroef de beugels vast. Hang de soundbar door de haken over de beugels te schuiven. Zorg ervoor dat de muur het gewicht (3,6 kg) kan dragen.

Wat moet ik doen als het geluid niet synchroon loopt met het beeld?

Druk op de Audio-instellingen-knop op de afstandsbediening totdat SYNC op het scherm verschijnt en gebruik vervolgens de Omhoog/Omlaag-knoppen om de audiovertraging in te stellen van 0 tot 300 milliseconden. Deze functie is beschikbaar voor bepaalde bronnen.

GEBRUIKSAANWIJZING HW-Q710A SAMSUNG

Zie onderstaande tabel voor een verklaring van symbolen die zich op uw Samsung-product konnen bevinden.

	LET OP
	RISICO OP ELEKTRISCHE SCHOK. NIET OPENEN.
	Dit symbool geeft aan dat de spanning binnen in het apparaat hoog is. Elk contact met onderdelen binnen in het product is gevaarlijk.
	Dit symbool geeft aan dat er belangrijke informatatie over het gebruik en onderhoud is meegeleverd met dit product.
	Klasse II-product: Dit symbool geeft aan dat voor dit toestel geen veiligheidsansluiting op aarde (massa) is vereist. Als dit symbool Niet aanwezig is op een product met een stroomkabel, dan MOET het product een betrouwbare aansluiting op aarde (massa) hebben.
～	Wisselspanning: Dit symbool geeft aan dat de nominale spanning wisselspanning is.
-	Geluikspanning: Dit symbool geeft aan dat de nominale spanning gelijkspanning is.
	Let op. Raadpleeg voor gebruik de instructies: Dit symbool geeft aan dat de gebruiker de gebruikershandleiding要去 raadplegen voor meer informatie over de verilgheid.

WAARSCHUWING

• Om het risico op brand of een elektrische schok te verminderen, mag dit apparaat Niet worden blootgesteld aan regen of vocht.

LETOP

• OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, STEEKT U DE BREDE STEKKER IN DE BREDE GLEUF, DEZE MOET ER VOLLEDIG INGESTOKEN WORDEN.
• Dit apparaat要去阆ijd worden aangesloten op een stopcontact met een beschermende aardaansluiting.
• Om het apparaat van de stroom te halen, moet de stekker uit het stopcontact worden getrokken. Daarom要去 deze stekker algijd goed bereikbaar zich.
• Het apparaat mag Niet wordenblootgesteld aan druppels of spetters. Zet geen objecten met vloeistof, zoals vazen, op het apparaat.
• Om het apparaat vollediguit te schakelen, moet u de stekker uithet stopcontact halen. Daarom要去 de stekker.altijd gemakkelijkbereikbaar zich.

VOORZORGSAATREGELEN

1. Zorg ervoor dat de wisselstroomvoorziening in uwuis voldoet aan de stroomvereisten die zich vermeld op het identificatie-etiket op de onderkant van het product. Plaats het product horizontaal op een geschikt oppervlak (meubel) en LAST voldoende ruimte rondon voor ventilatie (7 - 10cm) .Zorg ervoor dat de ventilatieopeningen Niet zich afgedekt. Plaats het apparaat Niet op versterkers of andere apparaten die heel warm+kennen worden.Dit apparaat is ontworpen voor continu gebruik. Haal de stekker uit het stopcontact om het apparaat vollediguit te schakelen.Koppel het toestel los als u van plan bent om het voor een langereperiode nicht te gebruiken.
2. Trek bij onweer de stekker uit het stopcontact. Het apparaat kan beschadigd raken bij spanningspieken bij bliksem.
3. Stel het apparaat Niet bloot aan direct zonlicht of andere warmtebronnen. Hierdoor kan het immers oververhit raken waardoor het Niet meer maar behoren werkdt.
4. Bescherm het product gegen vocht (bijv. vazen) en overmatige warmte (bijv. een open haard) of gegen apparatuur die sterke magnetische of elektrische velden veroorzaakt. Haal de stekker van het netsnoer uit het stopcontact als het apparaat Niet maar behoren werk. Het product is Niet bedoeld voor industrieel gebruik. Het is alleen voor persoonlijk gebruik bedoeld. Er kan condens ontstaan als het product in een koude omgeving is bewaard. Als u het apparaat in de winter vervoert, wacht u ongeveer 2 uren tot het apparaat de kamertemperatuur heeft bereikt alvorens u het gebruikt.
5. De accu die voor dit product worden gebruikt, bevat chemicalien die schadelijk zijn voor het milieu. Gooi de accu Niet bij het huishoudelijk afval. Stel de accu Niet bloot aan overmatige warmte, direct zonlicht of vuur. Maak geen kortsluiting, demonteer de accu Niet en zorg ervoor dat hij Niet oververhit raakt.

LET OP: Gevaar voor ontploffing als de accu Niet op de correcte wijze worden verrangen. Vervang alleen door hetzelfde of een gelijkwaardig type.

INHOUD

01 De componenten controleren 6

02 Productverzicht 7

Voorkant/bovenkant van de Soundbar 7
Onderkant van de Soundbar 7

03 De afstandsbediening van de Soundbar gebruiken 9

Batterijen plaatsen vór het gebruik van de afstandsbediening (AA-batterijen X 2) 9
Hoe de afstandsbediening gebruiken 9
De verborgen knoppen gebruiken (knoppen met meerere functies) 11
Uitvoerspecificaties voor de verschillende geluideffectmodi 11
Het volume van de Soundbar aanpassen met de afstandsbediening van de tv 12

04 De Soundbar aansluten 13

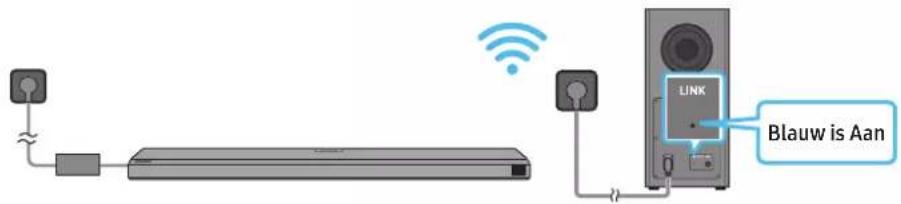

De stroom en apparaten aansluiten 13

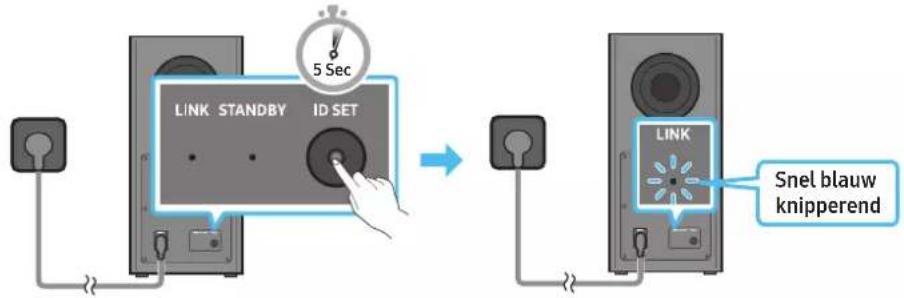

- De subwoofer handmatig verbinden 13
- Led-indicatielampjes achteraan de subwoofer 14
Een SWA-9500S (apart verkrijgbaar) aansluten op uw Soundbar. 15

05 Een bedrade verbinding maar de tv gebruiken 16

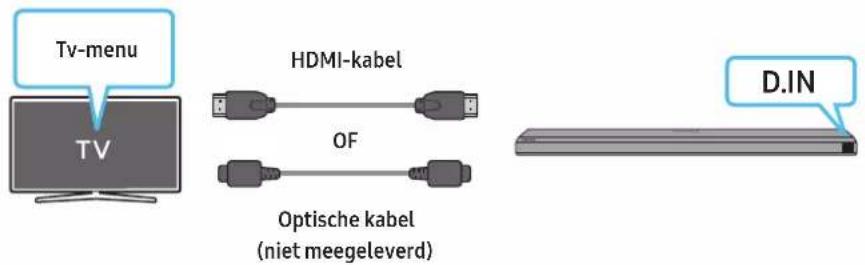

Methode 1. Aansluiten met HDMI 16

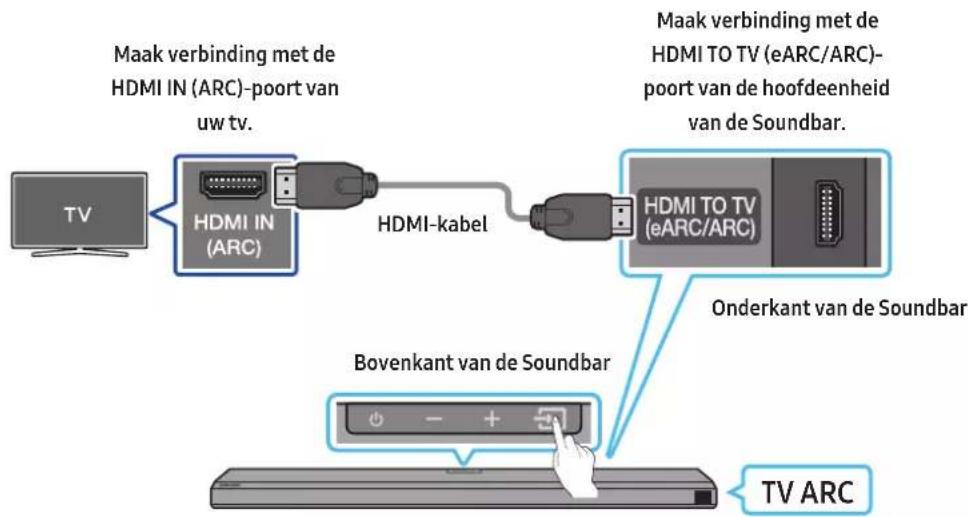

Het aansluiten van een tv die HDMI ARC (Audio Return Channel) ondersteunt 16

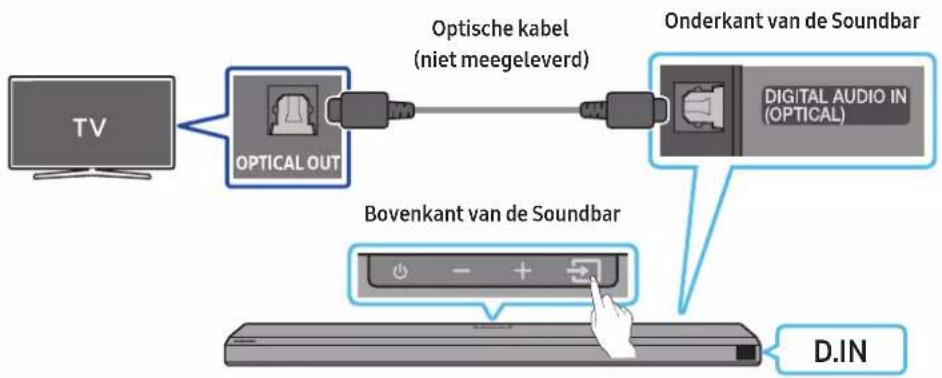

Methode 2. Verbinden met een optische kabel. 17

06 Eendraadloze verbindingaar de tv gebruiken 18

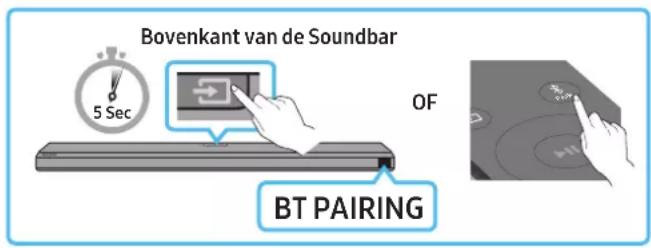

Methode 1. Verbinden via Bluetooth 18

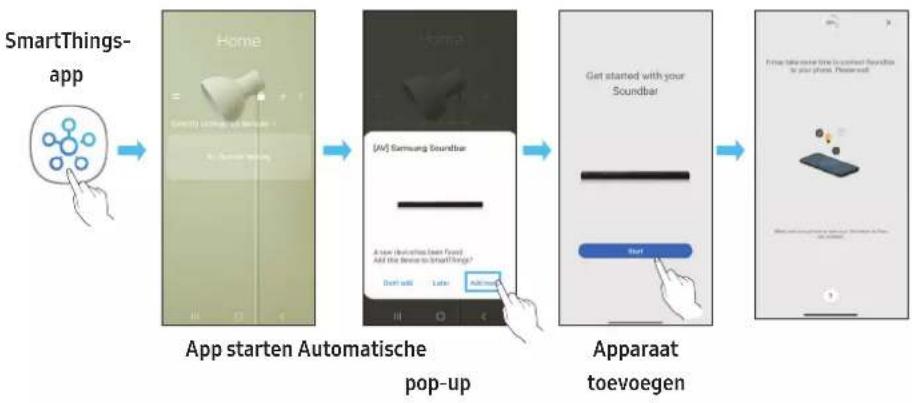

Methode 2. Verbinden via Wi-Fi. 19

07 Een extern apparatusat verbinden 20

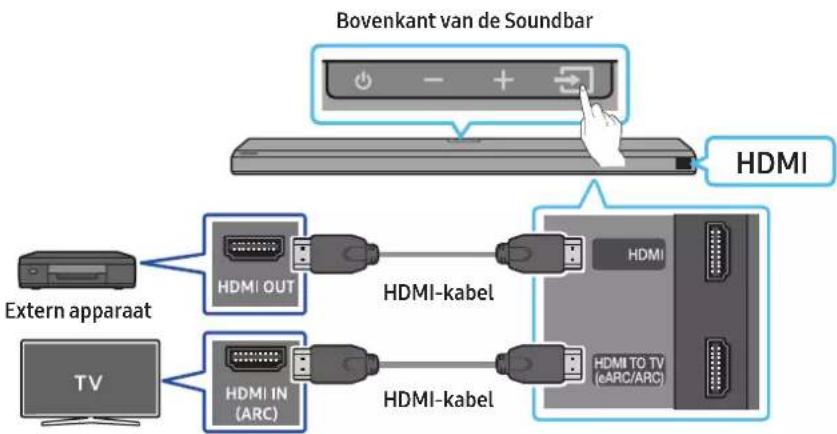

Methode1. Verbinding makes met behulp van een HDMI-kabel (in staat om Dolby Atmos te decoderen en af te spelen) 20

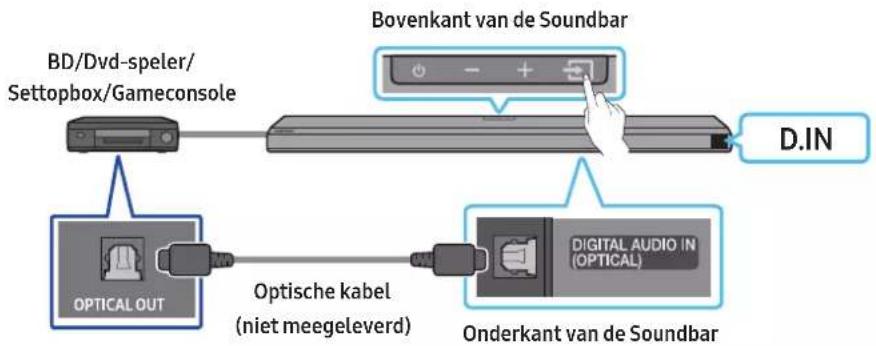

Methode 2. Verbinden met een optische kabel 21

08 Een mobiel apparatusat verbinden 22

Methode1.Verbinden via Bluetooth 22
Methode 2. Verbinden via Wi-Fi (draadloos network) 23

09 Aan de slag met Alexa op een Amazon-product (werkt met Alexa) 24

Een product van Amazon aansluiten en gebruiken (Amazon Echo). 24
Gebruik spraakopdrachten om de Soundbarte bedieren 24

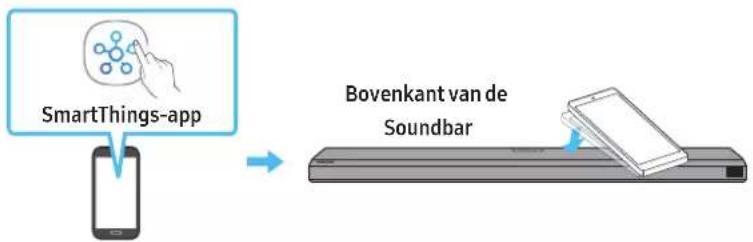

TapSound gebruiken. 25

10 Verbinden met Apple AirPlay 2 26

Verbinden en gebruiken met een Apple-product 26

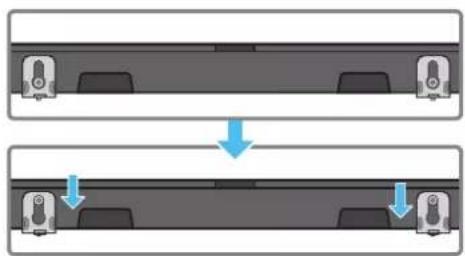

De wandmontage installeren 27

Voorzorgsmaatregelen bij de installmentie 27
Componenten voor wandmontage 27

12 De Soundbar installeren boven een tv-voet 28

Onderdeel 28

13 Software Update 29

Automatische update 29
USB-update 29
Initialisatie 29
14 Probleemoplossing 30
15 Licentie 31
16 Open Source-licentiekennisgeving 31
17 Belangrijke opmerkingen over de service 31
18 Specificaties en handleiding 32
Specificaties. 32

01 DE COMPONENTEN CONTROLEREN

Hoofdeenheid van de Soundbar Afstandsbediening/batterijen van de Soundbar Subwoofer

Stroomkabel (Subwoofer, Soundbar) Lichtnetadapter (Soundbar) HDMI-kabel

Wandmontagedids Schroefhouser Schroef

Steun wandmontage Rubberen voet

Vooreer inatatie over de stroomvoorziening en het stroomverbruik, raadpleeg het etiket op het product. (Etiket: onderkant van de hoofdeenheid van de Soundbar)
- Om extra componenten of optionele kabels te kopen, neemt u contact op met een servicecentrum of de klantenservice van Samsung.
- Meer informatatie over de wandmontage of rubberen voet vindt u op pagina's 27~28.
- Afbeeldingen, specificaties en het scherm van de app zichen onderhevig aan wijzigingen zonder voorafgaande kennisgeving.
- Het uiterlijk van de accessoires kan enigszins afwijken van de bovenstaande afbeeldingen.

02 PRODUCTOVERZICT

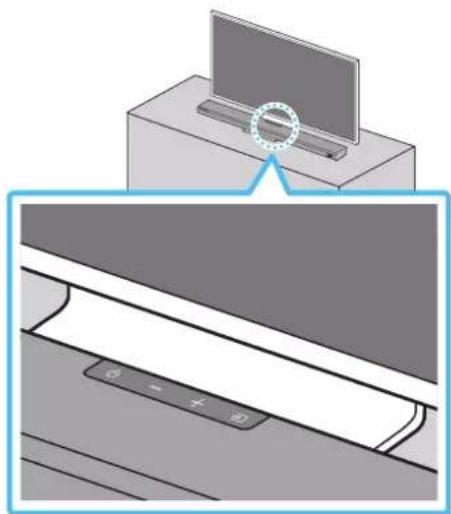

Voorkant/bovenkant van de Soundbar

1	( Aan/Uit)-knop Hiermee schakelt u de stroom in enuit.
2	-+(Volume)-knop Hiermee past u het volume aan.
3	(Bron)-knop Hiermee selecteert u de broninvoermodus.
	Invoermodus Scherm
	Optische digitale invoor D.IN
	ARC-(HDMI OUT)-invoor D.IN → TV ARC (automatische conversie)
	HDMI-invoer HDMI
	Wi-Fi-modus WIFI
	BLUETOOTH-modus BT
4	Schem Geeft de status en de huidige modus van het product wee. D.IN → HDMI → Wi-Fi → BT

• Wanner u het netsnoor aansluit, kunt u de aan/uit-knop binnen 4 tot 6 seconden gebruiken.
• Wanneru dit apparaat inschakelt, duurt het 4 tot 5 seconden voordat er geluid uitykomt.
• Als u geluiden van zowel de tv als de Soundbar hoort, gaat u maar het menu Instellingen voor de tv-audio en wijzigt u de tv-luidspreker in Externe luidspreker.

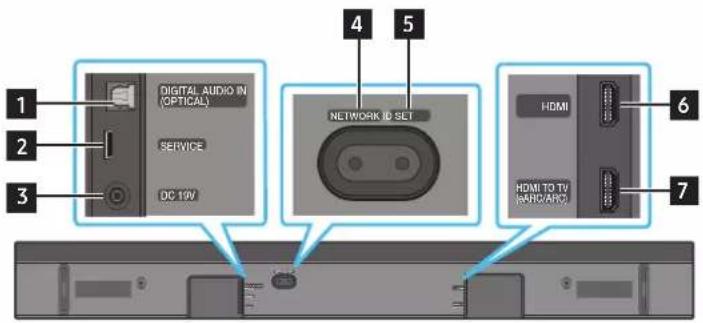

Onderkant van de Soundbar

1 DIGITAL AUDIO IN (OPTICAL)
	Sluit aan op de digitale (optische) uitgang van een extern apparaat. (Zie pagina 21)
2 SERVICE

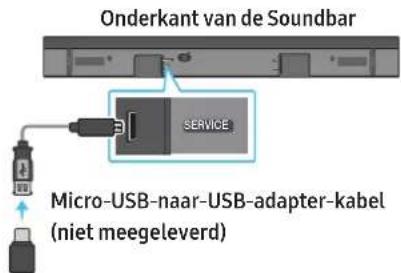

	Sluit een USB-opslagapparaat aan om de software van het product bij te werken.

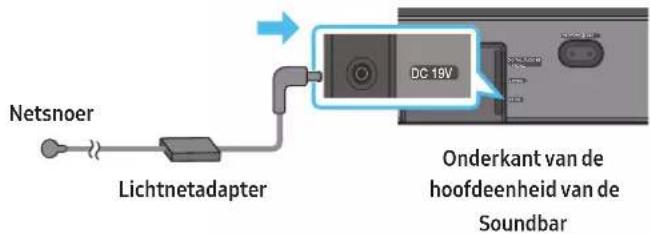

3 DC 19V (Voeding in)
	Sluit aan op de stroomadapter. (Zie pagina 13)
4 NETWORK Druk om verbinding te makes met een draadloos network (wifi) via de SmartThings-app.
5 SET Druk om de Soundbar draadloos te verbinden met de surround-luidsprekers en een subwoofer. (De surround-luidspreker is afzonderlijk verzrikrijgbaar.)
6 HDMI Voert tegelijktijd digitale video- en audiosignalen in met een HDMI-kabel. Sluit aan op de HDMI-uitgang van een extern apparaat. (Zie pagina 20)
7 HDMI TO TV (eARC/ARC) Sluit aan op de HDMI-aansluiting van een tv. (Zie pagina 16)

• Als u de stroomkabel van de AC/DC-stroomadapter UIT het stopcontact wilt halen, trek dan aan de stekker.

Trek Niet aan de kabel.

• Sluit dit apparaat of andere componenten pas aan op een stopcontact nadat alle componenten op elkaar zich aangesloten.

03 DE AFSTANDSBEDIENING VAN DE SOUNDBAR GEBRUIKEN

Batterijenplaatsen voor het gebruik van de afstandsbediening (AA-batterijen X 2)

Schuif de achechterklop in de richting van de pijl totdat deze volledig is verwijderd. Plaats 2 AA-batterijen (1,5 V) op de juiste manier zodate hun polariteit correct is. Schuif het batterijdeksen terug op zich plaat.

Hoe de afstandsbediening gebruiken

1	Stroom	Hiermee schakelt u de Soundbar in en uit. • Functie Auto Power Down Het toestel worden automatisch uitgeschakeld in de volgende situations: • In D.IN- / HDMI- / Wi-Fi- / BT-modus als er gedurende 18 minuten geen audiosignal is.
2	Bron	Druk hierop om een met de Soundbar verbonden bron te selecteren.
3	Dempen	Druk op de knop (Dempen) om het geluid te dempen. Druk opnieuw op de knop om het geluid Niet meer te dempen.
4	SOUND MODE SOUND MODE	U kunt de gewenste geluidsmodus selecteren door STANDARD, SURROUND, GAME PRO of ADAPTIVE SOUND te kiezen. • STANDARD Voert het originele geluid uit. • SURROUND Biedt een breder geluidsveld dan standard. • GAME PRO Biedt stereoscopisch geluid voor levensechte actieijdens het gamen. • ADAPTIVE SOUND Analyseert de inhoud in realtime en kBiedt automatisch het optimale geluidsveld op basis van de kenmerken van de inhoud.
5	PAIR Bluetooth PAIR	Schakel de Soundbar maar de Bluetooth-koppelingsmodus. Druk op de knop en wacht op het scherm "BT PAIRING" om een新模式 Bluetooth-apparaat te koppelen.
6	Afspelen / Pauzeren	U kunt muziek ook afspelen of onderbreken door op de knop te drukken.

7	Omohoog/Omlaag/Links/Rechts	Druk op de aangegeven zones om Omhoog/Omlaag/Links/Rechts te selecteren.
		Druk op Omhoog/Omlaag/Links/Rechts op de knop om functies te selecteren of in te stellen.
		Muziek overslaan
		Druk op de Rechter-knop om het volgende muziekbestand te selecteren. Druk op de Linker-knop om het vorige muziekbestand te selecteren.
		ID SET
		Gebruik deze optie wanner de subwoofer of surroundluidsprekers Niet+zijn aangesloten of opnieuw moeten worden aangesloten.
		Wanner het apparaat is uitgeschakeld, drukt u gedurende 5 seconden op de knop Omhoog om ID SET uit te voeren. (Zie pagina 14.)
8	Geluidsregeling	Wannerze is ingedrukt, worden instellingsitems als TREBLE, BASS, SYNC, CENTER LEVEL, FRONT TOPLEVEL en VIRTUAL ON/OFF in volgorde weergegeven. Het gewenste item kan worden aangepast met de knappen Omhoog/Omlaag.
		Om het volume van de hoge of lage tonen in te stellen, selecteert u TREBLE of BASS in de geluidsinstelleningen en verzolgens stelt u het volume inussen -6-+6 met behulp van de knappen Omhoog/Omlaag.
		Druk gedurende 5 seconden op de knop (Geluidsregeling) om het geluid voor elke freiendieband in te stellen. U kunt 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz en 10 kHz selecteren met de knappen Links/Rechts en elke knop kan worden ingesteld tussen -6 en +6 met de knappen Omhoog/Omlaag.
		(Controler of de geluidsmodus is ingested op 'STANDARD')
		Om het volume van elke luidspreker te regelen selecteert u CENTER LEVEL of FRONT TOPLEVEL in de geluidsinstelleningen en verzolgens stelt u het volume inussen -6 en +6 met de knappen Omhoog/Omlaag.
		Als de video op de tv en de audio van de Soundbar Niet+zijn gesynchroniseerd, selecteert u SYNC in de geluidsregeling en verzolgens stelt u de geluidsvertraging inussen de 0 en 300 milliseconden met de knappen Omhoog/Omlaag.
		SYNC wordst slechts voor enkele functies ondersteund.
		Als surround-luidsprekers+zijn aangesloten, selecteert u REAR LEVEL, REAR TOP LEVEL en verzolgens gebruikt u de knuppen Omhoog/Omlaag om het volume in te stellen tussen -6 en +6.
		De functie VIRTUAL-luidspreker kan op ON/OFF worden gezet met de knappen Omhoog/Omlaag.
9	WOOFER (BASS)-NIVEAU	Druk op de knop omhoog of omlaag om het niveau van de woofer (bas) in te stellen op -12 of tussen -6 en +6. Druk op de knop om het volume van de woofer (bas) op 0 (standaard) te zetten.
		Druk op de knop omhoog of omlaag om het volume te regelen.
		Dempen
		Druk op de knop VOL om het geluid te dampen. Druk opnieuw op de knop om het geluid nicht meer te dampen.
10	VOLUME	Druk op de knop omhoog of omlaag om het volume te regelen.
		Dempen
		Druk op de knop VOL om het geluid te dampen. Druk opnieuw op de knop om het geluid nicht meer te dampen.

De verborgen knoppen gebruiken (knoppen met meerere functies)

Verborgen knop		Referentiepagina
Knop op afstandsbediening Functie
WOOFER (Omhoog) Afstandsbediening tv aan/uit (Stand-by) pagina 12
Omhoog ID SET pagina 14
(Geluidsregeling)	7-bands EQ pagina 10

Uitvoerspecificaties voor de verschillende geluideffectmodi

Effect Invoer		Uitvoer
		Alleen met subwoofer	Met subwoofer en Wireless Rear Speaker Kit
STANDARD	2.0 kanalen 2.1 kanalen 2	1 kanalen
	5.1 kanalen 3.1 kanalen 5	1 kanalen
SURROUND	2.0 kanalen 3.1.2 kanalen	5.1.4 kanalen
	5.1 kanalen 3.1.2 kanalen	5.1.4 kanalen
GAME PRO	2.0 kanalen 3.1.2 kanalen	5.1.4 kanalen
	5.1 kanalen 3.1.2 kanalen	5.1.4 kanalen
ADAPTIVE SOUND	2.0 kanalen 3.1.2 kanalen	5.1.4 kanalen
	5.1 kanalen 3.1.2 kanalen	5.1.4 kanalen

• Wanner de invoerbron Dolby Atmos®, DTS:X is, levert de installmentie met alleen een subwoofer audio met 3.1.2 kanalen. De installmentie met subwoofer en draadloze set voor luidspreker ache ter levert audio met 5.1.4 kanalen.
• De draadloze set voor luidspreker acheer van Samsung is afzonderlijk verkrijgbaar. Om een kit of de subwoofer aan te schaffen, neemt u contact op met de leverancier waar bij u de Soundbar hebt gekocht.
• De surround-luidsprekers produceren geen geluid voor uitvoer met 2-kanalen wanner de modus STANDARD worden gebruikt. Om geluid in te schakelen voor de surround-luidsprekers, wijzigt u de effectmodus in SURROUND.

Het volume van de Soundbar aanpassen met de afstandsbediening van de tv

Wijzig het volume van de Soundbar met de afstandsbediening van de tv.

• Deze functie kan alleen worden gebruikt met IR-afstandsbedieningen. Bluetooth-afstandsbedieningen (afstandsbedieningen die moeten worden gekoppeld) worden nicht ondersteund.

• Zet de tv-luidspreker op Externe luidspreker om deze functie te gebruiken.
  Fabrikanten die deutsche understeunen: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Zet de Soundbaruit.

• Duw de knop WOOFER omhoog en houd deze 5 seconden vast.

Elke keer dat u gedurende 5 seconde knop WOOFER ingedrukt houdt, schakelt de modus om in deze volgorde: 'OFF-TV REMOTE' (standaardmodus), 'SAMSUNG-TV REMOTE', 'ALL-TV REMOTE'.

Knop op afstandsbediening Schem Status
	(Standaardmodus)OFF-TV REMOTE	Schakel de afstandsbediening van de tv uit.
	SAMSUNG-TV REMOTE	Schakel de IR-afstandsbediening van een Samsung-tv in.
	ALL-TV REMOTE	Schakel de IR-afstandsbediening van een tv van derden in.

04 DESOUNDBAR AANSLUITEEN

De stroom en apparaten aansluten

Gebruik de stroomcomponenten om de Subwoofer en Soundbar aan te sluiten op een stopcontact in deze volgorde:

• Meer informatie over de vereiste elektricitieit en het stroomverbruik vindt u op het etiket op het product. (Etiket: onderkant van de hoofdeenheid van de Soundbar)

• Sluit het netsnoer aan op de subwoofer.

Achterkant van Subwoofer

1. Sluit erst het netsnoer aan op de lichtnetadapter.

Sluit delichtnetadapter (met het netsnoer) aan op de Soundbar.

1. Sluit de stroom aan op de Soundbar en de subwoofer. De subwoofer wordt automatisch verbonden wanneer de Soundbar wordt ingeschakeld.

OPMERKING

• Schakel de subwoofer in voordat u de Soundbar aansluit.
  De subwoofer wordt automatisch verbonden wonneer u de Soundbar inschakelt.
• Als u de stroomkabel uit het stopcontact haalt en er opnieuw insteekt wanner het product ingeschakeld is, worden de Soundbar automatisch ingeschakeld.
  Zorg ervoor dat de lichtnetadapter plat op een tafel of op de vloer ligt. Als u de lichtnetadapter zo plaatst dat deze met de ingang voor het netsnoer naar boven hangt, kuren water of andere vreemde stoffen in de adaptertererechtkomen waardoor de adapter neteermeer aanheren gaat werken.

De subwoofer handmatig verbinden

Voordat u onderstaande procedure voor de handmatige verbinding uitvoert:

• Controleer of de stroomkabels voor de Soundbar en subwoofer goed+zijn aangesloten.

• Zorg ervoor dat de Soundbar uitgeschakeld is.

• Schakel de hoofdeenheid van de Soundbaruit.

• Houd ID SET aan dechterkant van de subwoofer minstens 5 seconden ingedrukt.

• Het rode indicatorlampje op de achterkant van de subwoofer gaat uit en het blauwe indicatorlampje knippert.

Achterkant van Subwoofer Achterkant van Subwoofer

1. Houd de Omhoog-knop op de afstandsbediening 5 seconden ingedrukt.

2. Het bericht ID SET verschijnt een moment op de display van de Soundbar en verdwijnt dan.

3. De Soundbar worden tautomatisch ingeschakeld wanner ID SET is voltooid.

1. Controller of de LINK LED blauw blijft (verbinding voltooid).

Het indicatielampje LINK LED stopt met knipperen en blijft blauw wanner een verbinding tot stand is gebracht:tussen de Soundbar en de draadloze subwoofer.

Led-indicatielampjes achteraand de subwoofer

Led Status Beschrijving Resolutie
BlauwLINK STANDBY ID SET	Aan	Met succes aangesloten (normale werking)	-
	Knipperend De ver	binding herstellen	Controler of het netsnoer dat is aangesloten op de hoofdeenheid van de Soundbar goed is aangesloten of wacht ongeveer 5 minuten. Als het knipperen aanhoudt, probeer de subwoofer dan handmatig te verbinden. Zie pagina 13.
RoodLINK STANDBY ID SET	Aan	Stand-by (met de hoofdeenheid van de Soundbar uitgeschakeld)	Controler of de stroomkabel aan de hoofdeenheid van de Soundbar goed is aangesloten.
		Verbinding mistrukt	Maak opnieuw verbinding. Raadpleeg de instructies voor handmatig aansluiten op pagina 13.
Rood en blauwLINK STANDBY ID SET	Knipperend Storing		Raadpleeg de contactgegevens van het Samsung Servicecenter in deze handleiding.

OPMERKING

• Als de hoofdeenheid isuitgeschakeld, gaat de draadloze subwoofer in stand-by-modus en wordt het STANDBY LED op de achterkant van de subwoofer rood nadat het diverse malen blauw heegt geknipperd.

• Als u een apparaat gebruikt dat in de buurt van de Soundbar staat met bezelfde freqentie als de Soundbar, kan de interferentie enige geluidsonderbrekingen verroorzaken.

• De maximale transmissieafstand van het draadloze signal van de hoofdeenheid bedraagt ongeveer10 meter, maar kan variieren afhankelijk van uw werkomgeving. Als er zich staalbeton of een metalen muur bevindt:tussen de hoofdeenheid en de draadloze subwoofer, werkt het systeme mogelijk helemaal Niet omdat het draadloze signal Niet door metaal heben gaat.

LETOP

• De draadloze ontvangstantennes zijn ingebouwd in de draadloze subwoofer. Houd het toestel uit de buurt van water en vocht.
• Voor optimale luisterprestaties zorgt uervoar dat er geon obstakels zich in het gebied rond de draadloze subwoofer en de module voor de draadloze ontvanger (apart verkrijgbaar).

Een SWA-9500S (apart verkrijgbaar) aansluten op uw Soundbar

U kunt uitbreiden aanicht draadloos surround-geluid door de draadloze set voor luidspreker acheer van Samsung (SWA-9500S, afzonderlijk verkrijgbaar) aan te sluiten op uw Soundbar.

Raadpleeg de handleiding van de draadloze set voor luidspeker acheer van Samsung voor uitgebreide informatie over aansluitingen.

05 EEN BEDRADE VERBINDING NAAR DE TV GEBRUIKEN

Methode 1. Aansluiten met HDMI

LETOP

• Wanner zowel de HDMI-kabel als de optische kabel zich aangesloten, worden eerst het HDMI-signal ontvangen.
• Om de HDMI-kabel te verbinden tessen de tv en de Soundbar,要去 uervozogen de met ARC gemarkeerde aansluitingen te verbinden. Anders wordt het tv-geluid maybeik Niet uitgevoerd.
• De aanbevolen kabel is een High Speed HDMI Cable with Ethernet.

Het aansluiten van een tv die HDMI ARC (Audio Return Channel) ondersteunt

1. Als de Soundbar en tv uitgeschakeld zijn, sluit dan de HDMI-kabel aan zoals goonto inde afbeelding.
2. Schakel de Soundbar en tv in.

3. "TVARC" verschijnt op het scherm van de hoofdeenheid van de Soundbar en de Soundbar speelt het tv-geluid af.

4. Als het tv-geluid onhoorbaar is, druk dan op de knop (Bron) op de afstandsbediening of op de bovenkant van de Soundbar om te wijzigen maar 'D.IN'-modus. Het scherm geeft "D.IN" en "TV ARC" in volgorde weeer en het tv-geluid worden afgespeeld.

5. Wanneru een tv aansluit die de eARC-functie ondersteunt, verschijnt 'eARC' op de display en hoort u geluid.
6. Om een aansluiting te konnen make met eARC, moet de eARC-functie in het tv-menu ingeschakeld+zijn. Raadpleeg de gebruikershandleiding van de tv voor meer informatie over de instelling. (bijv. Samsung-tv: Home () Instellenen () Geluid Professionele instellenen HDMI-eARC-modus (Auto))
7. Als "TVARC" nicht verschijnt op het scherm van de hoofdeenheid van de Soundbar, gaat u na of de HDMI-kabel is aangesloten op de juiste poort.
8. Gebruik de volumeknuppen op de afstandsbediening van de tv om het volume van de Soundbar te wijzigen.

OPMERKING

• Wanner u de tv die HDMI ARC (Audio Return Channel) ondersteunt met de HDMI-kabel aansluit op de Soundbar, kurz u de digitale video-en audiogeveens doorsturen zonder een afzonderlijke optische kabel aan te sluiten.
  We bevelen u aan om indien mogelijk een kernloze HDMI-kabel te gebruiken. Als u een HDMI-kabel met Kern gebruikt, gebruik er dan een met een diameter van minder dan 14 mm.
• Deze functie is nicht beschikbaar als de HDMI-kabel ARC nicht ondersteunt.
• Wonneer de audio in een uitzending gecodeerd is in Dolby Digital en de "digital uitgevoerde audio-indeling" op uw tv op PCM is ingesteld, raden we aan om de instelling in Dolby Digital te wijzigien. Wonneer de instelling op de tv is gewijzigd, zultu genieten van een betere geluidskwaliteit. (Het tv-menukan andere worden gebruiken voor Dolby Digital en PCM, afhankelijk van de tv-fabrikant.)

Methode 2. Verbinden met een optische kabel

Controlleijst vór het aansluiten

• Wanner zowel de HDMI-kabel als de optische kabel�zem aangesloten, worden eerst het HDMI-siignaal ontvangen.
• Wanner u een optische kabel gebrukt en de aansluitingen hebben klepjes, verwijder dan eerst de klepjes.

1. Als de tv en Soundbar uitgeschakeld zich, sluit dan de DIGITAL AUDIO IN (OPTICAL)-poort op de Soundbar en de OPTICAL-uitvoerpoort op de tv aan met de optische kabel (niet meegeleverd), Zoals op de afbeelding getoond.
2. Schakel de Soundbar en tv in.
3. Druk op de knop (Bron) op de bovenkant of op de afstandsbediening en selecteer verwolgens 'D.IN'-modus.
4. Het tv-geluid worden UIT gezonden vanaf de Soundbar.

De functie Q-Symphony gebruiken

Voor Q-Symphony synchroniseert de Soundbar met een Samsung-tv om geluid via twee apparaten uit te voeren voor een optimaal surround-effect. Wanner de Soundbar is aangesloten, verschijnt het menu TV+Soundbar'onder het menu Geluidsuitvoer van de tv. Selecteer het overeenstemmende menu.

Voorbeeld tv-menu: TV + [AV]Soundbar serienaam [HDMI]

OPMERKING

• Het werkkt met de codec die worden ondersteund door de tv.
• Deze functie worden ondersteund wanner de HDMI-kabel of optische kabel (niet meegeleverd) is aangesloten.
• Deze functie is beschikbaar in sommige Samsung-TV's en sommige Soundbar-modellen.

Het Spacefit-geluid gebruiken

Zorgt voor een optimale geluidskwaliteit door analyse van de ruimtes waar geluisterd worden.

Om deze functie in te schakelen, zet u de modus Adaptive Sound+ aan in het tv-menu van uw Samsung.

(Home () Installingen () Algemeen Installingen intelligente modus Adaptive Sound+)

OPMERKING

• De geluidsmodus op uw Soundbar wijzigt automatisch waar Adaptive Sound+ als u de modus Adaptive Sound+ inschakelt op uw tv.
• Deze functie werkt wanner de Soundbar is aingesloten op sommige Samsung-tv's.

06 EEN DRAADLOZE VERBINDING NAAR DE TV GEBRIKEN

Methode 1. Verbinden via Bluetooth

Wanneren Samsung-t met Bluetooth is verbonden, kunt u stereogeluid beluisteren zonder gedoe met kabels.

• Er kan slechts een Samsung-TV tegelijktijd worden aangesloten.
• Een Samsung-TV die Bluetooth ondersteunt, kan worden aangesloten. Controller de specificaties van uw tv.

Deeerste verbinding

1. Druk op de knop PAIR op de afstandsbediening van de Soundbar om maar de modus 'BTPAIRING' te gaan.

(OF) a. Druk op de knop (Bron) op de bovenkant en selecteerervolgens 'BT'.

"BT" wijdigt na enkele seconden automatisch in "BTPAIRING" of wijdigt in "BTREADY" als er een verbindingsrecord is.

b. Als 'BT READY' verschijnt, houd dan de knop (Bron) op de bovenkant van de Soundbar gedurende meer dan 5 seconden ingedrukt totdat 'BT PAIRING' worden weergegeven.

1. Selecteer Bluetooth-modus op de Samsung-TV.

(bijv. Home (®) → Installingen (®) → Geluid → Geluidsuitvoer → Luidsprekerlijst Bluetooth → [AV] Samsung Soundbar Q700A / Q710A (Bluetooth))

1. Selecteer [AV] Samsung Soundbar Q700A/Q710A in de lijst op het tv-schemr.

Een beschikbare Soundbar wordt met "Koppelen nodig" of "Gekoppeld" op de lijst met Bluetooth-apparaten van de tv vermeld. Om de Samsung-TV met de Soundbar te verbinden, selecetert u het bericht en brengt u verrolgens een verbinding tot stand.

• Wanneer de Samsung-TV is verbonden, verschijnt [Naam tv] "BT" op het voorste scherm van de Soundbar.
• U hoor nu het geluid van de Samsung-tv via de Soundbar.
• Nadat u de Soundbar voor het eerst met uw Samsung-tv hebts verbonden, gebruikt u de "BT READY"-modus om opnieuw te verbinden.

Als het apparaat geen verbinding tot stand kan brengen

• Als er een bestaande Soundbar (bjv. [AV] Samsung Soundbar Q700A / Q710A) in de lijst met luidsprekers op de Samsung-TV staat, verwijder们都 dan.
• Herhaal cervolgens de stappen 1 tot en met 3.

De Soundbar van de Samsung-tv loskoppelen

Druk op de knop (Bron) op de bovenkant of op de afstandsbediening en wijzig maar om het even welke modus behalte 'BT'.

• Loskoppelen duur een tijdje,ondat de Samsung-TVeen responss van de Soundbar moet krijgen.

(De vereisteijd kan verschillen afhankelijk van het model van de Samsung-tv.)

Wat is het verschil tussen BT READY BT PAIRING?

• BT READY: In deze modus kurz u elke erder verbonden Samsung-TV of mobiel apparaat opnieuw verbinden.
• BT PAIRING: In度过 modus sunt u een neue apparaat met de Soundbar verbinden.

(Druk op de knop PAIR op de afstandsbediening van de Soundbar of houd de knop (Bron) op de bovenkant van de Soundbar langer dan

5 seconden ingedrukt verwijl de Soundbar in 'BT'-modus is.)

Opmerkingen over een Bluetooth-verbinding

• Plaats een/New apparaat binnen 1 m om een verbinding via Bluetooth-communicatie tot stand te brengen.
• Als u bij het verbinden met een Bluetooth-apparaat een pincode worden gevraagd, voer dan <000> in.
• In de Gereedstatus schakelt de Soundbar automatisch uit na 18 minutes.

• De Soundbar zoekt möglichnestaar Bluetooth of verbindt möglichniet correct in de volgende omstandigheden:

• Als er zich een sterk elektrisch veld in de buurt van de Soundbar bevindt.

• Als diverse Bluetooth-apparaten gelijkijdig met de Soundbar zich gekoppeld.
• Als het Bluetooth-apparaat is uitgeschakeld, Niet op+zijnplaats is of bij storingen.
• Elektronische apparaten konnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt uuit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, enz.

Methode 2. Verbinden via Wi-Fi

Controlelijst vór het aansluiten

Wi-Fi-verbinding is alleen beschikkaar op Samsung-tv.
- Controller of de draadloze router (Wi-Fi) is ingeschakeld en of de tvis aingesloten op de router.
- De tv en de Soundbar要去en met hetzelfde draadloze network (Wi-Fi) zijn verbonden.
- Als uw draadloze router (Wi-Fi) een DFS-kanaal gezrukt,kest u geen Wi-Fi-verbinding tot stand brengen tussen de tv en de Soundbar. Neem contact op met uw internetprovider voor meer informatie.
- Omdat de menu's können varieren afhankelijk van het fabricagejaar, raadpleeg de handleiding van uw tv.
- Om de tv met de Soundbar te verbinden via Wi-Fi, verbindt u eerst de Soundbar met de draadloze router. Zie pagina 23 voor meer informatie over het tot stand brengen van een Wi-Fi-verbinding.

1. Voor meer informatatie over Wi-Fi-verbinding met de Soundbar, zie pagina 23, 'Methode 2. Verbinden via Wi-Fi (draadloos netwerk)'.
2. Wijzig de invoerbron van de tv waar Soundbar door het audio-menu te gebruiken.

Methode 1. Verbinding makes met behulp van een HDMI-kabel (in staat om Dolby Atmos te decoderen en af te spelen)

Controlelijst voor het aansluiten

• Als de audio-uitvoeropties ook secundaire audio bevatten, zorg dan dat secundaire audio is uittgeschakeld.
  Zorg ervoor dat de inhoud Dolby Atmos® ondersteunt.

1. Gebruik een HDMI-kabel om de HDMI OUT-poort op het externe apparaat te verbinden met de HDMI-poort aan de onderkant van de Soundbar.
2. Gebruik een HDMI-kabel om de HDMI IN-poort van de tv te verbinden met de HDMI TO TV (eARC/ARC)-poort aan de onderkant van de Soundbar.
3. Schakel de Soundbar, de tv en het externe apparaat in.
4. Druk op de knop (Bron) op de bovenkant of op de afstandsbediening en selecteerervolgens 'HDMI'.
5. De display van de Soundbar geeft aan dat 'HDMI'-modus is momenteel geseleerd en de Soundbar begint met het afspelen van geluid.

OPMERKING

• Wanneru Dolby Atmos® gebrukt: Als de invoerbron Dolby Atmos® is, worden kanaal 3.1.2 uitgevoerd.
• Wanner Dolby Atmos® wordt geactiveerd, verschijnt 'DOLBY ATMOS' op de display aan de voorkant.
• Dolby Atmos® configureren op uw BD-speler of een ander apparaat

Open de audio-uitvoeropties in het instellenenmenu van uw BD-speler of ander apparaat en zorg ervoor dat 'No encoding' is geselecteerd voor Bitstream. Ga bijvoorbeeld op een Samsung BD-speler waar het Startmenu Geluid Digitale uitvoer en selecteerervolgens Bitstream (onbewerkt).

Specificatie van ondersteunde UHD-signalen (3840× 2160p)

Framesnelheid (fps) Klaeurdiepte RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8-bits O O O O
	10-bits	-	-	O O
	12-bits	-	-	O O
120	8-bits	-	-	-	-
	10-bits	-	-	-	-

• De ondersteunde specificatie kan afwijken afhankelijk van het verbonden externe apparaat of de gebruiksomstandigheden.

Methode 2. Verbinden met een optische kabel

1. Gebruik een optische kabel (niet meegeleverd) om de DIGITAL AUDIO IN (OPTICAL) aan te sluiten op de hoofdeenheid van de Soundbar en de poort OPTICAL OUT op het externe apparaat.
2. Schakel de Soundbar en het externe apparaat in.
3. Selecteer 'D.IN'-modus door op de knop (Bron) op de bovenkant of de afstandsbediening te drukken.
4. Uw Soundbar speelt geluiden van het externe apparaat af.

08 EEN MOBIEL APPARAAT VERBINDEN

Methode 1. Verbinden via Bluetooth

Wanner en mobiel apparaat met Bluetooth is verbonden, kunt u stereogeluid beluisteren zonder gedoe met kabels.

• Wonneer u een gekoppeld Bluetooth-apparaat verbindt met de uitgeschakelde Soundbar, worden de Soundbar automatisch ingeschakeld.

Deeerste verbinding

Zorg er bij het verbinden op een neuen Bluetooth-apparaat voor dat het apparaat zich binnen een afstand van 1 m bevindt.
1. Druk op de knop PAIR op de afstandsbediening van de Soundbar om maar de modus 'BTPAIRING' te gaan.

(OF) a. Druk op de knop (Bron) op de bovenkant en selecteerervolgens 'BT'.

"BT" wijzigt na enkele seconden automatisch in "BTPAIRING" of wijzigt in "BT READY" als er een verbindingsrecord is.

b. Als 'BT READY' verschijnt, houd dan de knop (Bron) op de bovenkant van de Soundbar gedurende meer dan 5 seconden ingedrukt totdat 'BT PAIRING' worden weergegeven.

1. Selecteer op uw apparatat [AV] Samsung Soundbar Q700A / Q710A' in de lijst die verschijnt.
2. Wonneer de Soundbar is verbonden met het mobiele apparaat, verschijnt [Naam van het mobiele apparaat] "BT" op het voorste scherm.
3. Speel via de Soundbar muziekbestanden af vanaf het apparatusat dat via Bluetooth verbonden is.
   Nadat u de Soundbar voor het eerst met uw mobiel apparaat hebt verbonden, gebruikt u de "BTREADY"-modus om opnieuw te verbinden.

Als het apparaat geen verbinding tot stand kan brengen

• Als ereen bestaande Soundbar (bjv. [AV] Samsung Soundbar Q700A / Q710A') in de lijst met luidsprekers op het mobiele apparaat staat, verwijder们都 dan.
• Herhaal verwolgens stappen 1 en 2.

Wat is het verschil tussen BT READY BT PAIRING?

• BT READY: In deze modus kurz u elke erder verbonden Samsung-TV of mobiel apparaat opnieuw verbinden.
• BTPAIRING: In度过 modus sunt u een neue apparaat met de Soundbar verbinden.

(Druk op de knop PAIR op de afstandsbediening van de Soundbar of houd de knop (Bron) op de bovenkant van de Soundbar langer dan 5 seconden ingedrukt verwijl de Soundbar in 'BT'-modus is.)

Opmerkingen over een Bluetooth-verbinding

• Plaats een/New apparaat binnen 1 m om een verbinding via Bluetooth-communicatie tot stand te brengen.
• Als u bij het verbinden met een Bluetooth-apparaat een pincode worden gesvraagd, voer dan <0000> in.
• In de Geredstatus schakelt de Soundbar automatisch uit na 18 minutes.

• De Soundbar zoekt möglichnestaar Bluetooth of verbindt möglichniet correct in de volgende omstandigheden:

• Als erzich een sterk elektrisch veld in de buurt van de Soundbar bevindt.

• Als diverse Bluetooth-apparaten gelijktijdig met de Soundbar zich gekoppeld.

• Als het Bluetooth-apparaat is uitgeschakeld, Niet op+zijn plaat is of bij storingen.

• Elektronische apparaten konnen radiostoring veroorzaken. Apparaten die elektromagnetische golven genereren houdt uuit de buurt van de hoofdeenheid van de Soundbar, bijv. magnetrons, draadloze LAN-apparaten, enz.

• De Soundbar ondersteunt SBC-gegevens (44,1 kHz, 48 kHz).

• Maak alleen verbinding met een Bluetooth-apparaat dat de functie A2DP (AV) ondersteunt.
• U kurz de Soundbar nicht verbinden met een Bluetooth-apparaat dat alleen de HF-functie (handsfree) ondersteunt.
• Wanner u de Soundbar verbindt met een Bluetooth-apparaat, plaatst u ze zo zich möglichk bij elkaar.
  Hoe verder de Soundbar en het Bluetooth-apparaat van elkaar verwijderd zichn, hoe lager de geluidskwaliteit worden.

De Bluetooth-verbinding kan verbroken worden wonneer de apparaten zich buiten het efectieve bereik bevinden.

• De Bluetooth-verbinding werkt möglichn nichtaar behoren in gebieden met slechte ontvangst.

• Onder de volgende omstandigheden kan er ruis of storingen optreden in een Bluetooth-apparaat:

• Als het lichaam contact maakt met de signalaal-zendontvanger op het Bluetooth-apparaat of Soundbar
  In hoeken of wanner er een obstakel in de buurt is, zoals een muur of scheidingswand, waar elektrische veranderingen konnen optreden.
  Bij blootstelling aan radio-interferenties door andere producten die in hetzelfde freiuentiebereik werken, zaals medische apparatuur, magnetrons en draadloze LAN-apparaten.

• Obstakels zoals deuren en muren konnen de geluidskwaliteit nog steeds beinvloeden, zich wonneer de apparaten zich binnen het efectieve bereik bevinden.

• Als bij het verbinden met een Bluetooth-apparaat een pincode worden gesvraagd, voer dan <0000> in.

• Let op: uw Soundbar kan nicht worden gekoppeld met andere Bluetooth-apparaten verwijl u de Bluetooth-optiek gebruikt.
• Dit draadloze apparaat kan elektrische interferentie veroorzaken tijdens het gebruik.

De verbinding verbrekenussen het Bluetooth-apparaat en een Soundbar

U kun t de verbing verbreken tussen een Bluetooth-apparaat en de Soundbar. Voor instructies, raadpleeg de gebruikershandleiding van het Bluetoothapparaat.

• De Soundbar worden losgekoppeld.
• Als de Soundbar worden losgekoppeld van het Bluetooth-apparaat, verschijt er 'BT DISCONNECTED' op de display aan de voorkant.

De verbinding:tussen de Soundbar en het Bluetooth-apparaat verbreken

Druk op de knop (Bron) op de bovenkant of op de afstandsbediening en wijzig verzolgens maar om het even welke modus behalve 'BT'.

• Loskoppelen duurt eenijdje onions het Bluetooth-apparaat een respons moet krijgen van de Soundbar. (De tijd om los te koppelen kan varieren, afhankelijk van het Bluetooth-apparaat)
• Als de Soundbar worden losgekoppeld van het Bluetooth-apparaat, verschijt er 'BTDISCONNECTED' op de display aan de voorkant

Methode 2. Verbinden via Wi-Fi (draadloos network)

Om een Soundbar te verbinden met een mobiel apparaat via een draadloos netwerk (wifi), is de SmartThings-app vereist.

Deeerste verbinding

1. Installer en start de SmartThings-app op uw mobiele apparaat (smartphone of tablet).

2. Volg in de app de instructies op het scherm om de Soundbar toe te voegen.

3. De automatische pop-up (de tweede schermafbeelding hieronder) worden möglichn nicht weergegeben op sommige apparaten.

Als het pop-upvenster Niet verschijnt, drukt u ^ + op het Home-schem. De Soundbar worden toegevoegd aan de app.

09 AAN DE SLAG MET ALEXA OPEEN AMAZON-PRODUCT (WERKT MET ALEXA)

• Deze functie worden mogelijk Niet ondersteund, afhankelijk van het model of het geografische gebied.
• Deze functie ondersteunt slechts sommige talen en de ondersteunde functies konnen verschillend zich, afhankelijk van het geografisch gebied.
• Voor productspecificatie of comptabilitie raadpleegt u de website van Samsung (www.samsung.com).
• Deze service worden door Amazon verstrekt en kan op elk moment worden beeindigd. Samsung is nicht verantwoordelijk voor de beschikkaarheid van deze service.
• Het scherm van de app Amazon Alexa kan zichonder voorafgaande kennisgeving worden gewijzigd.

Een product van Amazon aansluiten en gebruiken (Amazon Echo)

Gebruik het product Amazon Echo om uw Soundbar te bedieren en te genieten van de muziekdiensten van Amazon Echo.

Om Amazon Alexa te gebruiken heeft u een Amazon-account nodig om de Soundbar met het netwerk te verbinden.

1. Installee de SmartThings-app op uw mobiele apparaat en startoze.
2. Voer het Alexa-account in door het volgen van de instructies in de app en log in bij de service.

Gebruik spreakopdrachten om de Soundbar te bedieren

• De dienst Amazon Echo die u met uw Soundbar kurz gebruiken, is beperkt tot muziek. Andere diensten van Amazon Echo, zoals nieuws en weer, zich alleen toegankelijk via uw product van Amazon Echo.

Activatie + Opdracht + Naam luidspreker

• Om spreakopdrachten voor de Soundbar met de nom 'Woonkamer' te gebruiken

Actie Spraakopdracht
Om het volumeniveau op 5 te zetten	‘Alexa, Zet het volume op 5 in de woonkamer’
Om het volumeniveau te verhogen	‘Alexa, Zet het volume hoger in de woonkamer’
Om het geluid te dempen	‘Alexa, Demp het geluid in de woonkamer’
Om maar een radiostation met de naam KISS FM te luisteren	‘Alexa, Speel Kiss FM af in de woonkamer’
Om het volgende nummer af te spelen	‘Alexa, Volgende nummer in de woonkamer’
Om het geluid te stoppen	‘Alexa, Stop het geluid in de woonkamer’
Om het geluid UIT te schakelen	‘Alexa, Schakel het geluid UIT in de woonkamer’

Tap Sound gebruiken

Tik met uw mobiele apparaat op de Soundbar om het geluid van inhoud op uw mobiele apparaat af te spelen via de Soundbar.

• Afhankelijk van het mobiele apparaat worden deze functie möglichst Niet ondersteund.
• Deze functie is alleen compatibel met mobiele Samsung-apparaten met Android 8.1 of nieuwer.

Mobil apparatus

1. Schakel de functie Tap Sound in op uw mobiele apparaat.
2. Voormeer informatie over het inschakenen van de functie, gaaar 'De functie Tap Sound instellen' hieronder.
3. Tik met het mobiele apparaat op de Soundbar. Selecteer 'Start now' in het weergegeven berichtvenster.

Via Bluetooth worden verbindung tot stand gebracht:tussen het mobiele apparaat en de Soundbar.

1. Speel het geluid van inhoud op uw mobiele apparaat af via de Soundbar.

2. Deze functie verbindt een mobiel apparaat via Bluetooth met de Soundbar door trillingen te detecteren die optreden wonneer het apparaat de Soundbar aanraakt.
   Tik met uw mobiele apparaat Niet op een scherpe hoek van de Soundbar. De Soundbar of uw mobiele apparaat kan bekrast of beschadigd raken.

3. Het worden aanbevolen om een hoesje te gebruiken voor uw mobiele apparaat. Tik zich op het brede gebied van het bovenste deel van de Soundbar, zonder te veel kracht te gebruiken.
4. Update de SmartThings-app waar de nieuwendste versie om deze functie te gebruiken.

Afhankelijk van het versie van de app wordt de functie möglichk Niet ondersteund.

De functie Tap Sound instellen

Gebruik de SmartThings-app om de functie Tap View, Tap Sound in te schakelen.

1. Open de SmartThings-app op het mobiele apparaat.
2. Selecteer ( ) op het scherm van de SmartThings-app op het mobiele apparaat.
3. Stel 'Tap View, Tap Sound' in op Aan zodat de functie werkt wanner een mobiel apparaat in de buurt van de Soundbar komt. De functie is ingeschakeld.

OPMERKING

• Wonneer het mobiele apparaat in de energiebesparende modus staat, werkdt de functie Tap Sound Niet.
• De functie Tap Sound werkt möglichst nicht als er apparaten in de buurt van de Soundbar zich die radiostoring veroorzaken, zoals elektrische apparaten. Zorg ervoor dat apparaten die radiostoring kannen veroorzaken op voldoende afstand van de Soundbar worden geplaatst.

Deze functie is möglichk nicht beschikkaar in sommige landen.

Verbinden en gebruiken met een Apple-product

• Met AirPlay 2 kurz u het audiosystem in uw hun bedieren vanaf uw iPhone, iPad, HomePod of Apple TV.
• Deze Soundbar van Samsung ondersteunt AirPlay 2 en vereist iOS 11.4 of hoger.

OPMERKING

• Bevestig dat de Soundbar is verbonden met Wi-Fi. (Raadpleeg Methode 2. Verbinden via Wi-Fi (draadloos network))

11 DE WANDMONTAGE INSTALLEREN

Voorzorgsmaatregelen bij de installmentie

• Installeeuitsluitend op een verticale wand.
• Installeriert nicht op een plaat met hoge temperaturen en een hoge luchtvochtigheidsgraad.
• Controller of de wand voldoende sterk is om het gewicht van het product te ondersteunen. Als dat Niet het geval is, versterk de wand dan of kies een andere installmentieplaats.
• Koop en gebruik de bevestigingssschroeven of verankeringen die geschikt zijn voor uw type wand (gipsplaat, ijzeren wand, hout enz.). Bevestig indien möglichk de ondersteuningssschroeven in muurtapeinden.
• Koop wandmontageschroeven volgens het type en de dikte van de wand waarup de Soundbar wilt monteren.

Diameter: M5
- Length: 35 mm of langer aanbevolen.

• Sluit kabels van het toestel op externe apparaten aan voordat u de Soundbar aan de wand monteert.
• Zorg ervoor dat het toestel is uitgeschakeld en de stekker uit het stopcontact is voordat u het installeert. Anders kan dit leiden tot een elektrische schok.

Componenten voor wandmontage

Wandmontagegids

x2

x2

(M4×L10)

Schroefhouser Schroef

X2

Steun wandmontage

1. Plaats de muurmontagegids gegen demuur.

2. De wandbevestigingsgeber moet waterpas zich.

3. Als uw tv aan de muur worden bevestigd, installeert u de Soundbar minimaal 5 cm onder de tv.

1. Lijn de Centrale lijn van de wandbevestigingsgeleider uit met het midden van uw tv (als u de Soundbar onder uw tv monteert) en bevestig verwolgens de Wandmontagegids op de muur met behulp van tape.

2. Als u de soundbar Niet onder een tv monteert,plaats dan de Centrale lijn in het midden van het installmentatiegebied.

1. Duw de punt van een pen of een geslepen potloodpunt door het midden van de A-TYPE-beelden aan elk uiteinde van de gids om de gaten voor de schroefsteunen te markeren en verwijderervolgens de Wandmontagegids.

1. Boor met behulp van een geschikt boorijzer een gat in de muur bij elke marketing.

2. Als de markeringen Niet overeenkomen met de posities van de boute, zorg er dan voor dat u de geschikte steunen of pluggen in de gatenplaatst voordat u de schroefsteunen bevestigt. Als u steunen of pluggen gebruikt, zorg er dan voor dat de gaten die u boort groot genoeg zich voor de steunen of pluggen die u gebruikt.

3. Duw een schroef (niet meegeleverd) door elke schroefhouser en draai de schroef stevig aan in het gat.

1. Installer de 2 wandbevestigingsbeugels in de juiste richting aan de onderkant van de Soundbar met behulp van 2 schroeven.

• Bij het monteren moet u ervoor zorgen dat het ophangingsonderdeel van de Wandbevestigingsbeugels zichchyter de achterkant van de Soundbar bevinden.

1. Installer de Soundbar met de bijgeleverde wandbevestigingsbeugels door de wandbevestigingsbeugels op te hangen aan de schroefhoulders op de muur.

1. Schuif de Soundbar omlaag zoals hieronder weergegeven zodate wandbevestigingsbeugels stevig op de schroefhoulders rusten.

2. Steek de schroefhoulders in het brede (onderste).Deel van de wandbevestigingsbeugels en schuif verrolgens de wandbevestigingsbeugels omlaag zodat de wandbevestigingsbeugels stevig op de schroefhoulders rusten.

12 DE SOUNDBAR INSTALLEREN BOVEN EENTV-VOET

Onderdeel

Rubberen voet

Om te installereren bevestigt u de rubberen voeten aan de onderkant van de Soundbar voordat u deze boven de tv-voet plaatst. Zorg ervoor dat u de rubberen voeten zodenig bevestigt dat ze zich Niet buiten de buitenranden van de tv-standaard bevinden. Raadpleeg onderstaande afbeelding.

Plaats de Soundbar op een tv-voet.

Zoals de afbeelding latent zien, moet u het midden van de Soundbar uitlijnen met het midden van de tv en de Soundbar voorzichtig op de tv-voetplaatsen.

OPMERKING

Zorg ervoor dat de Soundbar op een vlakke en stevige ondergrond staat.
- Onvoldoende afstand tot de tv kan problemen met het geluid verooorzaken.

13 SOFTWARE UPDATE

Automatische update

Wonneer de Soundbar met het internet is verbonden, gebeuren software-updates automatisch, zichs wonneer de Soundbaruitgeschakeld is.

• Om de functie Automatische update te gebruiken, moet de Soundbar verbonden zijn met het internet.

De wifi-verbinding met de Soundbar worden beeindigd als de stroomkabel van de Soundbar uit het stopcontact is gehald of de stroom wordt losgekoppeld. Als de stroom uitstaat en de stroom opnieuw worden ingeschakeld of u het netsnoer opnieuw in het stopcontact steekt, schakel de Soundbar in en verbind hem opnieuw met het internet.

USB-update

Samsung kan in de toekomst updates bieden voor de systemdfirmware van de Soundbar.

Wonneer een update beschikbaar is, kunt u de Soundbar bijwerken door de USB-schijf die de update-firmware aan te sluiten op de SERVICE-poort van de Soundbar.

1. Ga waar de website van Samsung (www.samsung.com) zoek maar de modelnaam via de menuoptie voor klantondersteuning.
2. Raadpleeg de Upgradegids voor meer informatie over updates.
3. Download het upgradebestand (type USB).
4. Pak het bestand UIT om een map met de bestandsnaam te make.
5. Bewaar de gemaakte map op een USB-stick en sluit deze verzolgens aan op de Soundbar.
6. Zet de Soundbar aan. Vervolgens worden het product binnen 3 minuten bijgewerkt en worden het bericht 'UPDATE' weergegeven.
7. Schakel het apparaat Niet uitijdens de update en verwijder de USB-stick Niet.
8. Als 'UPDATE' Niet verschijnt op de display, verwijdert u de stroomkabel van de Soundbar en sluit u deze opnieuw aan.
9. Wonneer de{niewuste versie wordt geinstalleerd,wordt er geen updateuitgevoerd.
10. Afhankelijk van het type USB-stick worden de update möglichnestondersteund.

Initialisatie

Zorg dat de Soundbar is ingeschakeld en druk ten minste 5 seconde tegelijkkertijd op de - + (Volume)-knappen op de behuizing. 'INIT' versuschijnt op de display en de Soundbar worden geinitialiseerd.

LETOP

• Alle instellungen van de Soundbar worden geinitialiseerd. Voer dit alleenuit wanner initialisatie vereist is.

Alvorens assistentie te zoeken, controller het volgende.

• Controller of de stroomkabel van de Soundbar goed in het stopcontact zit.

Soundbar werkt onregelmatig

• Steek de stroomkabel opnieuw in het stopcontact nadat u hem eruit hebt gehaald.
• Verwijder het netsnoer van het externe apparaat en probeer het opnieuw.
• Als er geen signaal is, schakelt de Soundbar automatisch uit na een bepaalde tijd. Schakel het toestel in. (Zie pagina 9.)

Als de afstandsbediening Niet werkt

• Wijs met de afstandsbediening direct maar de Soundbar.
• Vervang de batterijen door{nieuwe.

De soundbar geeft geen geluid

• Het volume van de Soundbar is te laag of gedempt. Pas het volume aan.
• Als een extern apparaat (STB, Bluetooth-apparaat, mobiel apparaat enz.) aangesloten is, pas dan het volume van het externe apparaat aan.
• Selecteer Soundbar voor de geluidsuitvoer van de tv. (Samsung-tv: Home () Instellingen ( Geluid Geluidsuitvoer Selecteer Soundbar)
• De kabelverbinding met de Soundbar mag Niet los zitten. Verwijder de kabel en sluit hem opnieuw aan.
• Verwijder het netsnoer volledig, sluit hem opnieuw aan en schakel de stroom in.
• Initialiseer het product en probeer opnieuw. (Zie pagina 29.)

De Subwoofer geeft geen geluid

• Controleer of de led-indicator op de achechterkant van de subwoofer blauw oplicht. Sluit de Soundbar en de Subwoofer opnieuw aan als het indicatielampje blauw knippert of rood worden. (Zie pagina 13.)
• Er kan een probleem optreden als er een obstakel is zusammen de Soundbar en de subwoofer. Verplaats apparaten maar een gebied zonder obstakels.
• De verbinding kan onderbroken worden door andere apparaten in de buurt die radiofrequentiesignalen verzenden. Houd uw luidspreker uit de buurt van dergelijkke apparaten.
• Verwijder de stekker en sluit deze opnieuw aan.

Het volume van de subwoofer is te laag

• Mogelijk is het oorspronkelijke volume van de inhoud die uafspeelt laag. Probeer het subwooferniveau aan te passen. (Zie pagina 10.)
• Zet de subwooferluidspreker dichter bij u.

Als de tv Niet via HDMI TO TV (eARC/ARC) is verbonden

• Controller of de HDMI-kabel correct op de ARC-aansluiting is aangesloten. (Zie pagina 16.)

• De verbinding is misschien nicht möglichk wegens het aangesloten externe apparaat (settopbox, gamemachine enz.). Verbind de Soundbarrechtstreeks.

• HDMI-CEC worden möglichn nicht geactiveerd op de tv. Schakel de CEC op het tv-menu in. (Samsung-TV: Home () Instelleningen ( Algemeen Beheerde externe apparaten Anynet+ (HDMI-CEC) ON)

• Om een aansluiting te konnen make met eARC, moet de eARC-functie in het tv-menu ingeschakeld zich. (Samsung-TV: Home (口) Instellungen (口) Geluid Professionele instellungen HDMI-eARC-modus (Auto))

Er is geen geluid wanner verbinding gemaakt worden met de tv in de modus HDMI TO TV (eARC/ARC)

• Uw apparaat kan het invoersignaal nicht afspelen. Verander de audio-uitvoer van de tv in PCM of Dolby Digital. (Voor een Samsung-TV: Home () Instellingen () Geluid Professionele instellingen Digitale uitvoer audio-indeling)

De Soundbar.maakt geen verbinding via Bluetooth.

• Schakel bij het aansluiten van een neue apparaat waar 'BT PAIRING' om verbinding te make. (Druk op de knop PAIR op de afstandsbediening of houd de knop Bron) op de behuizing ten minste 5 seconden ingedrukt.)
• Als de Soundbar is verbonden met een ander apparaat, koppelt u dat apparaat eerst los om het apparaat over te schaken.
• Verbind opnieuw nadat u de lijst met Bluetooth-luidsprekers hebts verwijderd op het te verbinden apparaat. (Samsung-TV: Home () Instelleningen () Geluid Geluidsuitvoer Lijst met Bluetooth-luidsprekers)
• De automatisch tv-verbinding is möglich uitgeschakeld. Wanner de Soundbar in de modus 'BT READY' staat, drukt u gedurende 5 seconden op de knop Links op de afstandsbediening van de Soundbar om ON-TV CONNECT te selecteren. Als u OFF-TV CONNECT ziet, drukt u wee gedurende 5 seconden op de knop Links om de selectie te wijzigen.
• Verwijder de stekker, sluit deze opnieuw aan en probeer het opnieuw.
• Initialiseer het product en probeer opnieuw. (Zie pagina 29.)

Het geluid valtweg wanner verbonden via Bluetooth

• Sommige apparaten können radio-interferentie veroorzaken als zich dicht bij de Soundbar staan, zoals magnetrons, draadloze routers enz.
• Als uw apparaat dat verbonden is via Bluetooth zich te ver van de Soundbar bevindt, kan het geluid soms wegvallen. Verplaats het apparaat zichter maar de Soundbar toe.
• Als een deel van uw lichaam in contact is met de Bluetooth-zendontvanger of het product geinstalleerd is op een metalen meubel, kan het geluid soms wegvallen. Controleer de installmenteomgeving en gebruiksomstandigheden.

Kan geen verbinding makes met Wi-Fi

• Controller of uw draadloze router is ingeschakeld.
• Schakel de router uit en weeer aan en probeer het opnieuw.
• De Soundbar kan geen verbinding maken als het draadloze signal te zwak is. Probeer de router zichter maar de Soundbar te verplaatsen of verwijder indien möglich objcten die:tussen de Soundbar en derouter staan.
• Als uw draadloze router zichew is, moet u de netwerkinstellungen van de luidspreker opniew configureren.

• Als u de Soundbar uitschakelt tijdens het kijken maar de tv, worden de stroomsvynchronsatie met de tv uitgeschakeld. Schakel eerst de tv UIT.

Dolby

ATMOS

• Gebruik je telefoon, tablet of computer als een afstandsbediening voor Spotify. Ga waar Spotify.com/connect om te leren hoe je dat doeet
• De Spotify-software is onderhevig aan licenties van derden. Je vindt deze hier: https://www.spotify.com/connect/third-party-licenses.

Voor vragen en verzoeken over open sources,(Int contact opnemen met Samsung Open Source (http://opensource.samsung.com)

17 BELANGRIJKE OPMERKINGEN OVER DE SERVICE

• Afbeeldingen en illustraties in de gebruikershandleiding dienen allelen ter referentie en+kunnen afwijken van het daadwerkelijkke product.
• In de volgende geallen können administratiekosten in rekening worden gebracht:

(a) als op uw verzoek een monteur worden gestuurd en het product is Niet defect (wonneer u bijvoorbeeld de gebruikershandleiding Niet hebt gelezen).
(b) als u het toestel maar een reparatiecentrum brengt en het product is nicht defect (wonneer u bijvoorbeeld de gebruikershandleiding Niet hebts gelezen).

• Voordat de monteur u bezoekt, krijgt u informatatie over de administratiekosten.

18 SPECIFICATIONS EN HANDLEIDING

Specifications

Modelnaam HW-Q700A / HW-Q710A
Gewicht 3,6 kg
Afmetingen (B x H x D) 980,0 x 60,0 x 115,0 mm
Bereik temperatuur wanneer in werking +5 °C tot +35 °C
Bereik vochtigkeit wanneer in werking 10 % ~ 75 %
VERSTERKER Nominaal uittgangsvermogen ((30 W x 4) + (20 W x 2) + 10 W) + 160 W
Ondersteunde indelingen voor afspelen	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
UITGANGSVERMOGEN DRAADLOOS APPARAAT Wi-Fi max. zendvermogen	100 mW op 2,4 GHz - 2,4835 GHz, 200 mW op 5,15 GHz - 5,25 GHz, 100 mW op 5,25 GHz - 5,35 GHz en 5,47 GHz - 5,725 GHz
UITGANGSVERMOGEN DRAADLOOS APPARAAT BT max. zendvermogen 100 mW op 2,4 GHz - 2,4835 GHz
UITGANGSVERMOGEN DRAADLOOS APPARAAT SRD max. zendvermogen 25mW op 5,775GHz - 5,875GHz
Noam subwoofer PS-WA75B
Gewicht 5,9 kg
Afmetingen (B x H x D) 205,0 x 353,0 x 302,0 mm
VERSTERKER Nominaal uittgangsvermogen 160 W
UITGANGSVERMOGEN DRAADLOOS APPARAAT SRD max. zendvermogen 25mW op 5,775GHz - 5,875GHz

OPMERKING

Samsung Electronics Co., Ltd behoudt zich hetrecht voor om zonder kennisgeving de specificaties te wijzigien.
Gewicht en afmetingen zijn bij benadering.

Voorzorgsmaatregel: De Soundbar worden automatisch opniew gestart als u Wi-Fi in-/uitschakelt.

Totaal stroomverbruik in stand-by (W)	5,5 W
Wi-FiDeactiveringsmethode poort	Houd de knop ID SET op de onderkant van de Soundbar 30 seconden ingedrukt om Wi-Fi in/uit te schakelen.
BluetoothDeactiveringsmethode poort	Houd de knop NETWORK op de onderkant van de Soundbar 30 seconden ingedrukt omBluetooth in/uit te schakelen.

• Hierbij verklaart Samsung Electronics dat deze radioapparatuur voldoet aan Richtlijn 2014/53/EC en de relevante wettelijk voorschriften van het VK.
  De volledige tekst van de conformiteitsverklaring is beschikbaar op het volgende internetadres:
  http://www.samsung.com, gaaar Ondersteuning en voer de naam van het model in.
  Deze apparatuur mag in alle EU-landen en in het VK worden gebruikt.
  De 5GHz WLAN-functie (Wi-Fi of SRD) van deze apparatuur kan möglichk alleen binnenshuis worden gebruikt.

(Van toepassing in landen waar afval geschaden wordt ingezameld)

Dit merkteken op de accu, handleiding of verpakking geeft aan dat de accu in dit product aan het einde van de levensduur Niet samen met ander huishoudelijk afval mag worden weggegooid. De chemische symbolen Hg, Cd of Pb gegen aan dat het kwik-, cadmium- of loodgehalte in de accu hoger is dan de referentieniveauaus in de Richtlijn 2006/66/EC.

Indien de gebruekte accu Niet op de juiste wijze worden afgevoerd, kunnen deze stoffen schadelijk vrij voor de gezondheid van mensen of het milieu.

Om de natuurlijke grondstoffen te beschermen en het hergebruik van materialen te bevorderen, verzoeken wij u de accu's te scheiden van andere soorten afval en deze Gratis te recyclen bij uw lokale inzamelpunten.

Correcte afvoer van dit product

(Van toepassing in landen waar afval gescheiden worden ingezameld)

Dit merkteken op het product, de accessoires of het informatiematerialiaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) Niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruksduur. Om möglichke schade aan het milieu of de menselijk gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zDat het duurzame hergebruik van materiaalbronnen worden bevorderd.

Huishoudelijk gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze waren om te vermelen waar en hoe ze deze artikelen milieuviendelijk hunnen recyclen.

Zakelijkge gebruikers要去 contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijne elektronische accessoires moen Niet met ander bedrijfsafval voor verwijdering worden gemengd.

Ga voor informatie over de milieuverbintenissen en productspecifieke wettelijkke verplichtingen van Samsung bijv. REACH, WEEE, accu's, maar:

Vereisten inzake ecologisch ontwerp voor externe voedingen:

www.samsung.com/global/ecodesign_component

OHUTUSALANE TEAVE

HOIATUSED

ELEKTRILÖGIOHU VÄHENDAMISEKS ARGE EEMALDAGE KAANT (EGA TAGAPANEELI).

SEADMES POLE KASUTAJA HOOLDATAVAID OSI. HOOLDAMISEKS PÖORDUGE KVALITSEERITUD TEENINDUSTÖOTAJATE POOLE.

Setarea functiei Tap Sound
