BEDIENUNGSANLEITUNG PRM 1500 A1 PARKSIDE

Originalbetriebsanleitung

FR BE

Elektrische grasmaier

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB MT

Allgemeine Beschreibung 6

Lieferumfang. 6

Funktionsbeschreibung 6

Ubersicht 6

Technische Daten 6

Sicherheitshinweise. 7

Bildzeichen auf dem Gerät. 7

Bildzeichen in der Anleitung. 8

Allgemeine Sicherheitschinweise 8

Restrisiken 14

Montage 15

Bügelgriff montieren 15

Grasfangkorb montieren 15

Bedienung 15

Grasfangkorb einhängen/abnehmer.15

Füllstandsanzeige 16

Schnitthöhe einstellen 16

Mulchkit. 16

Ein- und Ausschalten 17

Arbeiten mit dem Gerät 17

Unterschied Rasenmähen und Rasenmulchen 17

Reinigung/Wartung/Lagerung ...18

Allgemeine Reinigungs- und Wartungsarbeiten 18

Messer austauschen 18

Lagerung 19

Transport. 19

Entsorgung/Umweltschutz.....19

Garantie 20

Reparatur-Service 21

Service-Center. 21

Importeur 21

Fehlersuche 22

Ersatzteile/Zubehör 22

Original-EG

Konformitätserklarung. 276

Explosionszeichnung 293

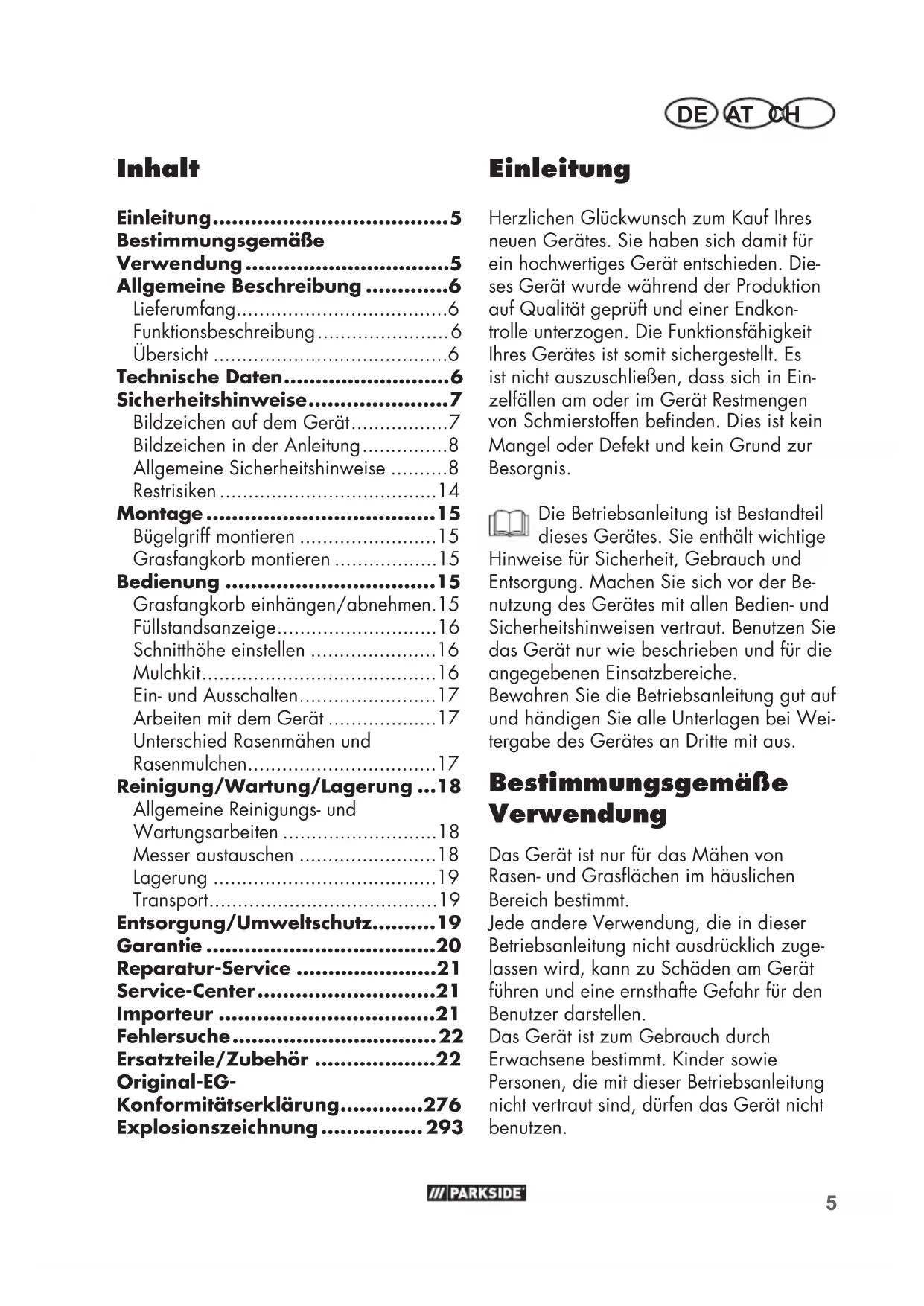

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschlieben, dass sich in Einzelfallen am oder im Gerät Restmengen von Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil deses Gerates. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerates mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Betriebsanleitung gut auf und handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemebe Verwendung

Das Gerät ist nur für das Mähen von Rasen- und Grasflächen im tatsächlichen Bereich bestimmt.

Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrucklich zugelassen wird, kann zu Schaden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Betriebsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen.

Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Allgemeine Beschreibung

Lieferumfang

Nehmen Sie das Gerät vorsichtig aus der Packung und prufen Sie, ob die nachfolgenden Teile vollständig sind:

• Elektro-Rasenmacher und Biegelgriff mit Gerätekabel
• Unterer Holm
• Grasfangkorb
• 2 Flügelmuttern mit Unterlegscheiben und Schlosssschrauben
• 2 Flügelschrauben zur Holm-/Rasenmahergehausebefestigung
  -2Kabelhalter
  Mulchkit
  Betriebsanleitung

Funktionsbeschreibung

Der Elektro-Rasenmacher besitzt ein parallel zur Schnittebene sich drehendes Schneidwerkzeug. Er ist mit einem leistungsstarken Elektromotor, einem robusten Kunststoffgehause, einem Entriegelungsknopf, einem Prallschutz und einem Grasfangkorb ausgestattet. Zusätzlich ist das Gerät 6-fach hohenverstellbar und hat leichtgangige Räder.

Die Funktion der Bedienteile entnehmer Sieitte den nachfolgenden Beschreibungen.

Übersicht

1 Bügelgriff
2Verlägerungskabel-Zugentlastung
3 Unterer Holm
3a Verbindungskappen
4 Prallschutz
5 Handgriff
6 Rasenmachergehause
7 Rader
8 Flugelschraube und Beilegescheibe für die Holmbefestigung
9 Gerätekabel
10 Grasfangkorb
11 Füllstandsanzeige
12 Kabelhalter
13 Flügelmutter, Schraube und Beilegescheibe für die Holmbefestigung
14 Steckdose für Verlängerungskabel
15 Entriegelungsknopf
16 Startbugel
17 Mulchkit
18 Verlägerungskabel (nicht im Lieferumfang)
B 19 Schlossschraube
E 20 Schnittthohenverstellhebel
E 21 Rastierung
F 22Griff
H 23 Messer
H 24 Messerschraube
H 25 Motorspindel

Technische Daten

Elektro-Rasenmacher..PRM 1500 A1

Aufnahmeleistung des Motors.....1500 W Netzspannung. 230 V\~, 50 Hz Leerlaufdrehzahl .3400 min

Schnittkreis ca. 360 mm
Schnithöhe 25-75 mm
Schutzklasse

Schutzart. IPX4 Gewicht ca. 14 kg

Vibration am Bügelgriff

(a) 2,5m/s²; K=1,5m/s²

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warning:

Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.

Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beisipelhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispelsweise Zeiten, in denen das Elektrowerkzeug abgeschalte ist, und solche, in denen es bereits eingeschaltet ist, aber ohne Belastung lauft).

Larm- und Vibrationswerte wurden entsprechend den in der Konformitätserklung genannten Normen und Bestimmungen ermittelt.

Sicherheitschinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Elek tro-Rasenmacher.

Bildzeichen auf dem Gerät

Achtung!

Lesen Sie die Betriebsanleitung aufmerksam durch.

Tragen Sie Augenund Gehorschutz.

Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbeiten Sie nicht bei Regen und schneiden Sie kein nasses Gras.

Verletzungsgefahr durch weggeschleuderte Teile. stehende Personen vom Elektro-Rasenmacher fernhalten.

Vorsicht - Scharfe Messer!
Fuße und Höhe fernhalten.
Verletzungsgefahr!

tor ausschalten und Netzsteckerziehen vor Einstellungen- oder Reinigungsrarbeiten oder wenn sich das Verlängerungskabel verfangen hat oder beschädigt ist.

DE AT CH

Gefahr durch beschädigtes Verlängerungskabel.
Verlängerungskabel von dem Gerät und dem Messer fernenhalten!

Achtung!
Schlauf des Messers

Skala Schnittthöhe

Schnittkreis

Angabe des Schalleistungspegels L_WA in dB

Schutzklasse II (Doppelisolierung)

Elektrogeräte gehoren nicht in den Hausmüll.

Ausschalten - Startbügel loslassen

Startvorgang - Entriegelungsknopf drucken & Startbügelziehen

Füllstandsanzeige am Grasfangkorb:

Füllstandsanzeige geöffnet: Grasfangkorb leer

Füllstandsanzeige geschlossen: Grasfangkorb gefüllt

Bildzeichen in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden

Gebotszeichen mit Angaben zur Verhütung von Schäden

Ziehen Sie den Netzstecker.

Tragen Sie beim Umgang mit dem Messer Handschuhe.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät

Allgemeine Sicherheitshinweise

Dieses Gerät kann bei unsachgemäßem Gebrauch ernsthafte Verletzungen verursuchen. Um Personen- und Sachschäden zu vermeiden, lessen und beachten Sie unbedingt die folgenden Sicherheitshinweise und machen Sie sich mit allen Bedienteilen gut vertraut.

Vorbereitung:

• Dieses Gerät kann von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt

werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

• Lesen Sie die Gebrauchsanausung sorgfältig. Machen Sie sich mit den Stellteilen und dem richtigen Gebrauch der Maschinen vertraut.
  Vor dem Gebrauch sind immer Anschlussleitung und Verlangerungsleitung auf Anzeichen von Beschädigung oder Abnutzung zu untersuchen. Falls die Leitung im Gebrauch beschädigt wird, muss sie sofort vom Versorgungsnetz getrennt werden.

BERUHREN SIE DIE LEITUNG NICT, BEVOR SIE GETRENNT IST.

Benutzen Sie die Maschine nicht, wenn die Leitung abgenutzt oder beschädigt ist.

Beschädigte Netzanschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern durchgeführt werden.
• Erlauben Sie niemals Kindern oder anderen Personen, die die Betriebsanleitung nicht kennen, das Gerät zu benutzen. Örtliche Bestimmungen können das Min

destalter der Bedienungsperson festlegen.

• Setzen Sie das Gerät niemals ein während Personen, besonderss Kinder, und Haustiere, in der Nähe sind.
• Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine, Stöcke, Drahte oder andere Fremdkörper, die erfasst und weggeschleudert werden konnen. Dies kann zu schweren Verletzungen führen.
• Tragen Sie geeignete Arbeitskleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benutzten Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hangenden Schnüren oder Gürteln.

EsbestehtVerletzungsgefahr!

Vor dem Gebrauch ist immer durch Sichtkontrolle zu prufen, ob die Schneidmesser, Befestigungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Benutzen Sie das Gerät nicht, wenn Schutz-einrichtungen (z. B. Prallschutz

DE AT CH

oder Grasfangkorb), Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Zur Vermeidung einer Unwucht dürfen beschädigte Werkzeuge und Bolzen nur satzweise ausgetauscht werden. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

• Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller gefelert und empfohlen werden. Der Einsatz von Fremdteilen führt zum sofortigen Verlust des Garantieanspruches.

Arbeiten mit dem Gerät:

Führer Sie Fuße und Hande beim Arbeiten nicht in die Nähe oder unter rotierende Teile. Es besteht Verletzungsgefahr!

Beachten Sie den Lärmschutz und örtliche Vorschriften.

• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn ihre Fübe in sicheren Abstand von den Schneidwerkzeugen sind. Gefahr durch Schnittverletzungen.

Benutzen Sie das Gerät nicht bei Regen, bei schlechter Witterung, in feuchter Umgebung oder auf nassem Rasen. Das Eindringen von Wasser in

das Gerät erhöht das Risiko eines elektrischen Schlages.
Arbeiten Sie nur bei Tageslicht oder gutter Beleuchtung.
Es besteht Unfallgefahr!

• Arbeitsen Sie mit dem Gerät nicht, wenn Sie mäde oder un-konzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer recht-zeitig eine Arbeitsspause ein. Gehen Sie mit Vernunft an die Arbeit.

Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

• Achten Sie beim Arbeiten auf einen sicheren Stand, insbesondere an Hangen.

Dadurch konnen Sie das Gerät in unerwarteten Situationen betterkontrollieren.

Arbeiten Sie immer quer zum Hang, niemals auf- oder abwärts. Seien Sie besonderss vorsichtig, wenn Sie die Fahrtrichtung am Hangändern. Arbeiten Sie nicht an übermöBig steilen Hängen.

Fuhren Sie das Gerät nur im Schritttempo. Seien Sie besonders vorsichtig, bevor Sie das Gerät umkehren, zu sich heranzziehen oder rückwärts gehen. Es besteht die Gefahr von Personenenschäden.

Schalten Sie das Gerät mit Vorsicht entsprechend den Anweisungen in dieser Betriebsanleitung ein. Achten Sie auf ausreichenden Abstand der Fuß zu rotierenden Messern. Der Kontakt mit der Schneideinrichtung kann zu Verletzungen führen.
- Beim Starten oder Anlassen des Motorsarf der Rasenmacher nicht gekippt werden, es sei dessen, der Rasenmacher muss bei dem Vorgang angehoben werden. In thisem Fall kippen Sieihn nur soweit, wie es unbedingt erforderlich ist, und haben Sie nur die vom Benutzer abgewandte Seite hoch. In thisem Fall kippen Sie das Gerat durch Drucken des Biegelgriffs so, dass die Vorderrader des Gerats leicht angehoben werden. Überprüfen Sie immer, dass sich beide Hande in Arbeitsstellung befinden, bevor das Gerät wieder auf den Boden zurückgestellt wird.
- Arbeitsen Sie nie ohne Grasfang-korb oder Prallschutz. Halten Sie sich immer entfernt von der Auswurföffnung.
- Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanal stehen.

Achtung Gefahr! Messer lauft nach. Es besteht Verletzungsgefahr.

Das Gerätarf nicht angehoben oder transportiert werden, solange der Motor lauft. Schalten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von den zu mahenden Flächen gebracht wird.
- Halten Sie die Grasauswurföffnung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Gerätes.
- Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.
- Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Verwenden Sie das Gerät nie mit beschädigten Schutzeinrichtungen oder Abschirmungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder Grasfangeinrichtungen.
- Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebenen Leistungsbereich und anderein Sie nicht die Reglereinstellungen am Motor. Verwenden Siekeineleistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist.
- Benutzen Sie das Gerät nicht

DE AT CH

in der Höhe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand-oderExplosionsgefahr.

• NiemalsdasGerataufheben oder wegtragen, wenn der Motor lauft. Gefahr durch Schnittverletzungen.

Schalten Sie das Gerät aus undziehen Sie den Netzstecker. Vergewissern Sie sich, dass alle sich bewegenden Teile zum vollständigen Stillstand gekommen sind:

• immer, wenn Sie die Maschine verlassen,

• bevor Sie die Auswurföffnung reinigen oder Blockierungen beseitigen,

• wenn das Gerät nicht verwendet wird,

• bevor Sie das Gerät überprüfen, reinigen oder davon arbeiten,

• wenn das Verlängerungskabel beschadigt oder verheddert ist,

• wenn ein Fremdkörper getroffen wurde. Suchen Sie nach Beschädigungen am Rasenmacher und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Rasenmacher arbeiten.

Falls der Rasenmacher anfangt, ungewohnlich stark zu vibrie

ren, ist eine sofortige Überprüfung erforderlich.

• suchen Sie nach Beschädigungen;

• führten Sie die erforderlichen Reparaturen beschädigter Teile durch;

• sorgen Sie dazu, dass alle Muttern, Bolzen und Schrauben fest angezogen sind.

• Bringen Sie Hände oder Fußienals in die Nähe oder unter rotierende Teile. Stellen Sie sich nie vor die Grasauswurföffnung.

Wartung und Lagerung:

• Seien Sie vorsichtig bei Geräten mit mehreren Schneidwerkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann.

• Sorgen Sie damit, dass alle Muttern, Bolzen und Schrauben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

• Versuchen Sie nicht, das Gerät selbst zu reparieren, es sei dessen, Sie besitzen hierfür eine Ausbildung. Sümmtliche Arbeiten, die nicht in dieser Betriebsanleitung angegeben werden, darüber nur von uns ermächtigten Kundendienststellen ausgeführten werden.

Bewahren Sie das Gerät an einem trockenen Ort und außer

halb der Reichweite von Kindern auf.

Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeuge scharf und sauber, um better und sicherer arbeiten zu küssen. Befolgen Sie die Wartungsvorschriften.

• Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrichtung wechseln.

• Überprüfen Sie die Grasfangeinrichtung regelmäßig auf Verschleib und Verformungen. Ersetzen Sie aus Sicherheitsgründen verschlissene oder beschädigte Teile. Seien Sie beim Einstellen der Messer besonderss vorsichtig, damit ihre Finger nicht zwischen den rotierenden Messern und fest stehenden Teilen der Maschine eingeklemmt werden. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

• Überprüfen Sie, dass nur Ersatzschneidwerkzeuge verwendet werden, die vom Hersteller zugelassen sind.

• Achten Sie beim Warten der Schneidmesser daraufuf, dass selbst dann, wenn die Spannungssquelle abgeschaltet ist, die Schneidmesser bewegt werden konnen.

Abgenutzte oder beschädigte Hinweisscholder müssen ersetzt werden.

• Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile. Verwenden Sie ausschließlich Original-Ersatzteile und -Zubehör.
• Lassen Sie den Motor abkühlen, bevor Sie die Maschine einlagern. Verbrennungsgefahr!

Elektrische Sicherheit:

• Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
  SchlieBen Sie das Gerat nur an eine Steckdose mit RCD (Residual Current Device) mit einem Auslösestrom von nicht mehr als 30 mA an.
• Vermeiden Sie Körperberührungen mit geerdeten Teilen (z. B. Metallzäune, Metallpfosten). Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
• Verwenden Sie nur zugelassene Verlängerungskabel der Bauart H05VV-F, die hochstens 75 m lang und für den Gebrauch im Freien bestimmt sind. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 2 × 1,0 ~mm^2 betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Verlängerungskabel auf Schäden.

DE AT CH

• Verwenden Sie für die Anbrin-gung des Verlängerungskabels die darauf vorgesehene Verlangerungskabelaufhangung.

• Halten Sie das Verlängerungskabel beim Arbeiten von dem Schneidwerkzeug fern. Die Messer können das Verlängerungskabel beschädigen und zum Berühren spannungsfährender Teile führen. Führten Sie das Verlängerungskabel grundsätzlich hinter der Bedienungsperson. Die Verlängerungsleitung kann versehentlich durchtrennt werden. Gefahr durch elektrischen Schlag.

• Benutzen Sie das Verlängungskabel nicht, um den Netzstecker aus der Steckdose zuziehen. Schützen Sie das Verlängungskabel vor Hitze, Öl und scharfen Kanten.

• Schalten Sie das Gerät aus undziehen Sie den Netzstecker aus der Steckdose, wenn das Verlängerungskabel beschädigt ist. Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnliche, qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

• Verbinden Sie kein beschädigtes Verlängerungskabel mit dem Stromnetz. Berühren Sie kein be

schädigtes Verlängerungskabel, solange es mit dem Stromnetz verbunden ist. Ein beschädigtes Verlängerungskabel kann zum Berühren spannungsfährender Teile führen.

Restrisiken

Auch wenn Sie diesen Elektrowerkzeug vorschrifsmäßig bedieren, bleiben immer Restrisiken besteht. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung these Elektrowerkzeugsaufreten:

a) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
b) Augenschäden, falls kein geeigneter Augenschutz getragen wird.
c) Schnittverletzungen
d) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warning! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektronometisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr

von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor die Maschine bedient wird.

Montage

Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Es besteht die Gefahr von Personenschäden.

Bügelgriff montieren

Für eine einfache Holmmontage wahlen Sie Schnittthohenposition 25mm (siehe „Schnittthe einstellen").

(Abb. A)

1. Ziehen Sie die Verbindungskappen (3a) über die Rohrenden am unteren Holm (3). Den unteren Holm (3) leicht aufbiegen und mit den Verbindungskappen (3a) rechts und links an das Gerätegehause (6) stecken. Mit den Flügelschrauben und Beilegescheiben (8) anschrauben.

(Abb. B)

1. Fadeln Sie die Verlängerungskabel-Zugent las tung (2) auf den Biegelgriff (1) auf.

2. Befestigen Sie den Bügelgriff (1) mit den beiliegenden Schlossschrauben (19) und zwei Flügelmuttern mit Unterlegscheibe (13) am unteren Holm (3).

3. Klipsen Sie die Kabelhalter (12) am unteren Holm (3) und am Bügelgriff (1) ein und fixieren Sie damit das Gerätekabel (9).

4. Stellen Sie die Neigung des Bügelgriffs (1) ein, indem Sie die Flügelschrauben mit Beilegescheiben (8) lösen und die gewünschte Neigung wahlen.

Wenn Sie die beiden Flügelmuttern zur Holmbefestigung mit Unterlegscheibe (13) lösen, konnen Sie den Bügelgriff (1) zur Aufbewährung des Gerätes nach unten klappen. Darauf achten, dass das Gerätekabel (9) nicht eingeklemmt ist.

Grasfangkorb montieren (Abb. C)

1. Stulpen Sie die Kunststoff-Laschen über das Grasfangkorb-Gestange.
2. Stecken Sie den Handgriff des Grasfangkorbs (10) in die damit vorgesehene Aufnahme an der Oberseite des Grasfangkorbs (10).

Mit dem Elektro-Rasenmacherdorf nicht ohne Prallschutz oder Grasfangkorb gearbeitet werden. Es besteht Verletzungsgefahr.

Bedienung

Grasfangkorb einhängen/ abnehmen (Abb. D)

1. Zum Einhagen des Grasfangkorbs (10) haben Sie den Prallschutz (4) an und hängen den Grasfangkorb (10) ein. Klappen Sie den Prallschutz (4) auf den Grasfangkorb (10). Er halt den Grasfangkorb (10) an richtiger Position.
2. Zum Abnehmer des Grasfangkorbs (10) haben Sie den Prallschutz (4) an

DE AT CH

und hangen den Grasfangkorb (10) aus. Klappen Sie den Prallschutz (4) an das Rasenmachergebnisse (6) zurück.

Mit dem Elektro-Rasenmacher darf nicht ohne Prallschutz oder Grasfangkorb gearbeitet werden. Es besteht Verletzungsgefahr.

Zum leichteren Entleeren des Grasfangkorbs (10) konnen Sieihn am Griff und zusammen am Stoff-Griff an der Rückseite des Grasfangkorbs greifen (siehe Abb. C).

Füllstandsanzeige

Seitlich am Grasfangkorb (10) ist eine Fullstandsanzeige (11) angebracht.

Füllstandsanzeige (11) geöffnet: Grasfangkorb (10) leer

Füllstandsanzeige (11) geschlossen: Grasfangkorb (10) gefüllt

Die Füllstandsanzeige (11) Funktioniert nur, wenn das Gerät in Betrieb ist.

Schnitthöhe einstellen (Abb. E)

Schalten Sie das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschaden.

1. Drücken Sie den Schnithhohenverstellhebel (20) nach außen und führen Sieihn an der Rastierung (21) vorbei auf die gewünschte Einstellung der Schnithhöhe.

2. Sie können den Handgriff (5) zur Hilfe gehmen, damit der Elektro-Rasenmacher nicht wegrollt.

25 mm - Position 1
35 mm - Position 2
45 mm - Position 3
55 mm - Position 4
65 mm - Position 5
75 mm - Position 6

Die richtige Schniththebetragt bei einem Zierrasen etwa 25 - 40mm ,bei einem Nutzrasen etwa 30 - 60~mm

Für den ersten Schnitt in der Saison sollte eine hohe Schnithöhe gewählt werden.

Beachten Sie den Lärmschutz und örtliche Vorschriften.

Mulchkit (Abb. F)

Mulchkit einsetzen

1. Entfernen Sie den Grasfangkorb, falls eingesetzt.
2. Heben Sie den Prallschutz (4) an.
3. Setzen Sie das Mulchkit (17) in den Auswurfwurfschacht ein.
4. Klappen Sie den Prallschutz (4) auf das Mulchkit (17).

Mulchkit entnehmen

1. Heben Sie den Prallschutz (4) an.
2. Greifen Sie das Mulchkit (17) am Griff (22).
3. Drücken Sie den Griff (22) zum Entriebeln des Mulchkits (17) zusammen.
4. Heben Sie das Mulchkit (17) aus dem Auswurfschacht.

Ein- und Ausschalten (Abb. G)

1. Stecken Sie den Netzstecker des Verlängerungskabels (18) in die Steckdose für Verlängerungskabel (14) am Biegelgriff (1).
2. Zur Zugentlastung formen Sie aus dem Ende des Verlängerungskabel (18) eine Schlaufe und hangen diese in die Verlängerungskabel-Zugentlastung(2) ein.
3. Schlieben Sie das Gerät an die Netzspannung an.
4. Achten Sie vor dem Einsatzen daraufuf, dass das Gerät keine Gegenstände berührt.
5. Drucken und halten Sie den Entriegelungsknopf (15).
6. Ziehen und halten Sie den Startbügel (16) zum Biegelgriff (1). Sie können den Entriegelungsknopf (15) loslassen.
7. Zum Ausschalten lassen Sie den Startbügel (16) los.

Nach dem Ausschalten des Gerätes dreht sich das Messer noch für eine Sekunden. Berühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden.

Arbeiten mit dem Gerät

Regelmäßiges Mähen regt die Graspflanze zu einer verstärkten Blattbildung an, lasst aber gleichzeitig Unkrautpflanzen absterben. Daher wird der Rosen nach jedem Mähvorgang dichter und es entsteht ein gleichmöbig belastbarer Rasen.

Der erste Schnitt erfolgt ab etwa April bei einer Aufwuchshöhe von 70 - 80 mm. In der Hauptvegetationszeit wird der Rasen

mindestens einmal pro Woche gemäß.

• Beginnen Sie mit dem Mähen in der Nähe der Steckdose und arbeiten Sie von der Steckdose weg.
  Führn Sie das Verlängerungskabel immer hinter sich und bringen Sie es nach dem Wenden auf die schon gemachte Seite.
• Führren Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollenn sich die Bahnen immer um weniger Zentimeter überlappen.
• Stellen Sie die Schnitttiefe so ein, dass das Gerät nicht überlastet wird. Aufernfalls kann der Motor beschädigt werden.
• Arbeitsen Sie an Hängen immer quer zum Hang. Seien Sie besonderss vorsichtig beim Rückwärtsgehen und Ziehen des Gerätes.
• Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung/Wartung/Lagerung" beschrieben.

Schalten Sie nach der Arbeit und zum Transport das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

Unterschied Rasenmähen und Rasenmulchen

Bei der Verwendung des Mulchkits (17) wird der Grasschnitt nicht in einem Fangkorb aufgefangen, sondern zerkleinert und auf dem Rasen verteil. Die Nährstoffe, die im Rasenschmitt enthalten sind, werden somit durch Bodenorganismen abgebaut und bilden einen Nährstoffkreislauf. Gemulchter Rasen muss daher wesentlich seltener gedungt werden.

DE AT CH

Grundsätzlich gilt, dass der Rasen relativ oft gemaht werden muss, sodass nur in gingenberg Mengen Mulch auf dem Rasen verbleibt.

Am besten ist esDMAHer,denRasen mindestens einmal in derWoche zu mulchen und denMacher so einzustellen,dassnur ca. 40% der Gesamthohe des Rasens als Mulch anfallen.Falls der Mulch sightbar auf derRasenflache liegenbleibt (zum Beispiel beim ersten Rasenschnitt des Jahres oder bei starkem Wachstum),solltemit dem Grasfangkorb (10) gearbeitet werden.

Reinigung/Wartung/Lagerung

Lassen Sie Arbeiten, die nicht in dieser Betriebsanleitung beschreiben sind, von einer von uns ermächtigten Kundendienstelle durchführren. Verwenden Sie nur Original-teile.

Tragen Sie beim Umgang mit dem Messer Handschuhe.

Schalten Sie vor allen Wartungsund Reinigungsrarbeiten das Gerat aus,ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschaden.

Allgemeine Reinigungs- und Wartungsarbeiten

Spritzen Sie den Elektro-Rasenmacher nicht mit Wasser ab. Es besteht die Gefahr eines elektrischen Schlages.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine Reinigungsbzw. Lösungsmittel.
• Entfernen Sie nach dem Mähen anhaltende Pflanzenrechte mit einem Holz-oder Plastikstück von den Rädern, den Luftungsöffnungen, der Auswurföffnung und dem Messerbereich. Verwenden Sie keine harten oder spitzen Gegenstände, Sie konnten das Gerät beschäftigen.
• Olen Sie von Zeit zu Zeit die Achsen der Räder.
• Kontrollieren Sie den Elektro-Rasenmacher vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prufen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.
• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.

Messer austauschen (Abb. H)

Ist das Messer stumpf, so kann es von einer Fachwerkstätte nachgeschliffen werden. Ist das Messer beschädigt oder zeigt eine Unwucht, so muss es ausgewechselt werden (siehe Kapitel Ersatzteile/Zubehor).

1. Ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab.
2. Drehen Sie das Gerät um.

3. Benutzen Sie feste Handschuhe und halten Sie das Messer (23) fest. Drehen Sie die Messerschraube (24) gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlussels (Schlüsselweite 13) von der Motorspindel (25).

4. Bauen Sie das neue Messer in umgekehrter Reihenfolge wieder ein. Achten Sie darauf, dass das Messer richtig positioniert ist und die Schraube fest angezogen ist.

korrekte Reihenfolge: Motorspindel - Messer - Unterleg scheibe - Spannscheibe - Messerschraube

Lagerung

Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf. Losen Sie die Feststellhebel zur Holmbefestigung und klappen Sie den Bügelgriff zusammen, damit das Gerät weniger Platz beansprucht. Vergleichen Sie mit der Abbildung I. Das Gerätekabelarfthereinicht eingeklemmt werden.
- Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.
- Umhüllen Sie das Gerät nicht mit Nylonsäcken, da sich Feuchtigkeit bilden können.

Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemüssen Gebrauch verursacht werden.

Transport

Schalten Sie zum Transport das Gerät aus,ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Personenschäden.

• Nutzen Sie den Handgriff (5), um das Gerät zu transportieren oder zu versetzen.

Entsorgung/ Umweltschutz

Führer Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll. Das Symbol der durchge-strichenen Mülltonne bedeutet, dass diesen Gerät am Ende der Nutzungszit nicht über den Haushaltsmüll entsorgt werden harf.

Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte: Verbraucher sind gesetzlich dazu verpflichtet, Elektro- und Elektronikgeräte am Ende ihrer Lebensdauer einer umweltgerechten Wiederverwertung zuzuführen. Auf diese Weise wird eine umwelt- und ressourcenschonende Verwertung sichergestellt.

Je nach Umsetzung in nationales Rechtkonnen Sie folgende Möglichkeit haben:

• an einer Verkaufsstelle zusückgeben,
• an einer offiziellen Sammelstelle abgeben,
• an den Hersteller/Inverkehrbringer zurücksenden.

Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Zusätzliche Entsorgungshinweise für

Deutschland: Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugegeben. Zudem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpflichtet. LIDL bietet Ohnen Rückgabemöglichkeiten direkt in den Filialen und Markten an. Rückgabe und Entsorgung sind für Sie kostenfrei.

DE AT CH

Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugegeben. Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugehen, die in keiner Abmessung größter als 25 cm sind.

• Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder verteilen Sie es als Mulchschnitt unter Strauchern und Bäumen.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf diesen Gerät 3 Jahre Gar-. tantie ab Kaufdatum.

Im Falle von Mangeln theses Produkte stehen Ihnen gegen den Verkauf der Produkte gesetzliche Rechte zu. These gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. These Unterlage wird als Nachweis fur den Kauf benotigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - fur Sie kostenlos repariert oder ersetzt. These Garantieleis tung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschreiben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neuen Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhalt geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe teile angesehen werden konnen (z. B. Messer) oder fur Beschädigungen an zerbrechlichen Teilen (z. B. Schalter). These Garantie verfüllt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäß Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen都认为 einzuhalten. Verwendungs-zwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vorden genarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung

und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 420302_2207) als Nachweis für den Kauf bereit.
  Die Artikelnummer entnahmen Sieitte dem Typenschild.
• Sollten Funktionsehler oder sonstige Mängel auftreten, Kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung ihrer Reklamation.
• Ein als defekt erfasstes Produkt konnen Sie, nach Rücksprache mit unserem Kundenservice, unter Begebung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie safer, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerätitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie konnen Reparaturen, die nicht der Gar-. tantie unterliegen, gegen Berechnung von

unserer Service-Niederlassung durchfuhren lessen. Sie erstellt Ihnen kein einen Kostenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:itte senden Sie Ihr Gerat gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung. Nicht angenommen werden unfrei, per Sperrgut, Express oder mit sonstiger Sonderfracht, eingeschiedte Geräte. Die Entsorgung ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel.:[phone] E-Mail:[e-mail] IAN 420302_2207

AT Service Osterreich Tel.:[phone] E-Mail: [e-mail] IAN 420302_2207

CH Service Schweiz Tel.:[phone] E-Mail:[e-mail] IAN 420302_2207

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großbostheim
Germany
www.grizzlytools.de

Fehlersuche

Problem Mögliche	Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehl	Steckdose, Verlängerungskabel, Leitung, Netzstecker prüfen, ggf. Reparatur durch Elektrofachmann
	Startbügel (16) defekt	Reparatur durch KundendienstKohle
	Motor defekt
	Gras zu lang	Größere Schnitthöhe einstellen. Durch Drücken des Bügelgriffs die Vorderräder leicht anheiten.
Motor setzt aus Blockierung durch Fremdkörper Fremdkörper entfernen
Arbeitsergebnis nicht zufriedenstlend oder Motorarbeitet schwer	Schnitthöhe zu niedrig Größere	Schnitthöhe einstellen
	Messer (23) stumpf	Messer (23) schleifen setzen oder austauschen
	Messerbereich verstopft Gerät reinigen
	Messer (23) falsch montiert Messer	(23) korrekt einbauen
Messer (23) rotiert nicht	Messer (23) durch Gras blockiert	Gras enternen
	Messerschraube (24) locker Messerschraube (24) festziehen
Abnorme Ge-räutsche, Klappern oder Vibrationen	Messerschraube (24) locker Messerschraube (24) festziehen
	Messer (23) beschädigt Messer	(23) austauschen
Füllstandsanzeige (11) funktioniert nicht	Verschmutzung	Reinigung mit weicher Bürste. Die Füllstandsanzeige muss aus eigener Kraft zufallen, wenn sie geöffnet wurde.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sieitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das Service-Center" (siehe Seite 21).

Position Betriebsanleitung	Position Explo-sionszeichnung	Bezeichnung	Bestell-Nr.
10	86-91 Grasfangkorb	91110158
23	68-69 Ersatzmesser (Hersteller Bez.: DT8231-440101)		91110150

Contents

Introduction 23

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germany

www.grizzlytools.de

Sommaire

Introduction 39

Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großbostheim
Allemagne
www.grizzlytools.de

Inhoud

Inleiding 59

Gebruik 59

Technische gegevens 60

Neem de bescherming gegen lawaaihinder en lokale voorschriften in acht.

Neem de bescherming gegen lawaaihinder en lokale voorschriften in acht.

Mulchkit (afb. F)

Mulchkit aanbrengen

Spuit de grasmaier nicht met water schoon.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

DUITSLAND

www.grizzlytools.de

Spis tresci

Wstep 76

Przeznaczenia 76

Opis ogolny. 77

Zakres dostawy 77

Opisdziatania 77

Przeglqd 77

Dane techniczne. 78

Grizzly Tools GmbH & Co KG

Stockstädter Straße 20

63762 GroBostheim

Niemcy

www.grizzlytools.de

Grizzly Tools GmbH & Co KG

Stockstädter Straße 20

63762 GroBostheim

NEMECKO

www.grizzlytools.de

Obsah

Uvod. 109

Použitie. 109

Grizzly Tools GmbH & Co KG

Stockstädter Straße 20
63762 Großbostheim
NEMECKO
www.grizzlytools.de

Indhold

Indledning 125

Formalsbestem anvendelse.....125

Generel beskrivelse 126

Leveringsomfang 126

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Germany

www.grizzlytools.de

Contenido

Introduccion 141

Uso previsto. 141

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

GERMANY

www.grizzlytools.de

Indice

Introduzione 158

Utilizzo 158

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
63762 Großbostheim
GERMANIA
www.grizzlytools.de

Tartalom

Bevezetö 175

Rendeltetes 175

Altalanos leiras 176

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20, 63762 Großostheim, Germany

Pooblascniserviser:

Tel.: [phone]

E-Mail: [e-mail]

(Birotehnika, Hodošček Renata s.p., Lendavska ULICA 23, 9000 Murska Sobota)

Garancijski list

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

GERMANY

www.grizzlytools.de

Cuprins

Introducere 224

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Germania

www.grizzlytools.de

CbAbpXaHne

YBOA. 241

Ynotpe6a no npedha3naueHne ...241

O6so onncanHe 242

OKOMNJIeKTOBka Ha DoCTaBKata 242

Onncahne Ha cyHKunHe 242

Ppernei 242

TexHHueckn daHHN 242

Yka3aHnna 3a 6e3onacHocT.....243

Cnmboln Bbpxy ypea 243

CnmboN B pkoBODTBOTo 244

O6uynkaaHna3a 6e3oNaChocT.....244

OcTaBcHn pNCKOBe 249

MOHTAXK. 249

MoHTnpaHe Ha H3BnTa Ta pBxKa.249

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20
63762 Großbostheim
Гермά
www.grizzlytools.de

AvtaaakTik/aεouap

DE AT LCH Original-EG-Konformitätserklärung
Hiermit bestätigten wir, dass der Elektro-Rasenmäher Modell PRM 1500 A1 Seriennummer 000001 - 045000folgenden einschlädigten EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2000/14/EG & 2005/88/EG • 2012/19/EG2011/65/EU* & (EU) 2015/863
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1:2012/A15:2021 • EN 60335-2-77:2010EN 55014-1:2017/A11:2020 • EN IEC 55014-1:2021EN 55014-2:1997/A2:2008 • EN IEC 55014-2:2021EN 61000-3-2:2014 • EN IEC 61000-3-2:2019/A1:2021EN 61000-3-3:2013 • EN 61000-3-3:2013/A2:2021EN IEC 63000:2018
Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätig:Schalleistungspegel:Garantiert: 92 dB;Gemessen: 89 dBAngewendetes Konformitätsbewertungsverfahrens entsprechend Anh. VI / 2000/14/EGGemeldete Stelle: TÜV SÜD Industrie Service GmbH,Westendstrasse 199, 80686 München, Germany (NB 0036)
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärungträgt derHersteller:
C E Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany25.12.2022	O. B. Christian FrankDokumentationsbevollmächtigter

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Stockstädter Straße 20

63762 GroBostheim

GERMANY

Stand der Informationen - Last Information Update - Version des informations - Stand van de informatie - Stan informaci

Stav informaci · Stav informaci · Tilstand of information
