Produkttyp	Autoradio mit kapazitivem Touchscreen
Abmessungen (Standard DIN)	1-DIN (ca. 178 x 50 mm)
Gewicht	Ca. 0,8 kg
Stromversorgung	12 V DC (Fahrzeug), ACC-Anschluss erforderlich
Stromverbrauch	Max. 10 A (mit externem Verstärker)
Radiofunktionen	FM/AM mit RDS, DAB/DAB+ digital
Unterstützte Audioformate	MP3, WMA, WAV, FLAC, OGG
Unterstützte Videoformate	AVI, MKV (Videowiedergabe nur im Stillstand)
Bluetooth-Konnektivität	Freisprechen (HFP), Audio-Streaming (A2DP/AVRCP), bis zu 5 Geräte
USB-Anschlüsse	1 x USB hinten (FAT/FAT32)
AUX-Eingang	AV-IN (RCA)
Smartphone-Kompatibilität	Apple CarPlay (kabelgebunden), Android Auto (kabelgebunden)
Lenkradfernbedienung (SWC)	Ja, programmierbar
Rückfahrkamera	Dedizierter Eingang (RCA), 12V/200mA Spannungsversorgung
Audioausgänge	4 x Lautsprecher (50W max), 1 x Subwoofer (SUB-OUT)
Bildschirm	6,2 Zoll (ca.) Farb-TFT, kapazitiver Touchscreen
Pflege und Reinigung	Trockenes oder leicht feuchtes Tuch; keine Lösungsmittel oder Sprays
Sicherheit	Verkehrsregeln beachten, Video während der Fahrt nicht nutzen, moderate Lautstärke
Schutzart	IPX0 (nicht wasserdicht)
Mitgeliefertes Zubehör	Fernbedienung, externes Bluetooth-Mikrofon, Kabel, Einbaurahmen, Schrauben
Reparierbarkeit	Installation und Reparatur durch einen Fachmann empfohlen; Software-Updates möglich über die Blaupunkt-Website

Häufig gestellte Fragen - Camper 600 DAB BLAUPUNKT

Wie installiere ich das Blaupunkt Camper 600 DAB in meinem Auto?

Die Installation sollte von einem Fachmann durchgeführt werden, wenn Sie keine Erfahrung haben. Schließen Sie zuerst die Batterie an, dann ACC, Masse und Lautsprecher. Beachten Sie den mitgelieferten Anschlussplan. Schließen Sie ACC niemals direkt an die Batterie an.

Wie kopple ich mein Telefon über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Telefon und stellen Sie es sichtbar. Gehen Sie am Autoradio zu Einstellungen > Bluetooth > Geräteverwaltung > Gerät hinzufügen. Wählen Sie 'BLAUPUNKT' auf Ihrem Telefon und geben Sie ggf. die PIN ein (Standard 0000).

Warum empfängt das DAB-Radio keinen Sender?

Überprüfen Sie, ob die DAB-Antenne richtig angeschlossen ist. Führen Sie einen erneuten Scan im DAB-Menü durch. Wenn sich nichts ändert, begeben Sie sich in einen Bereich mit besserer DAB-Abdeckung. Die Antenne benötigt möglicherweise einen Phantomspeiseadapter.

Wie verwende ich Apple CarPlay?

Schließen Sie Ihr iPhone mit einem zertifizierten Lightning-Kabel an den hinteren USB-Anschluss an. Akzeptieren Sie die Aufforderung 'Erlauben' auf dem iPhone. Tippen Sie im Hauptmenü auf das CarPlay-Symbol. Stellen Sie sicher, dass Siri auf Ihrem iPhone aktiviert ist.

Wie setze ich das Autoradio auf die Werkseinstellungen zurück?

Gehen Sie zu Einstellungen > Sonstiges > Werkseinstellungen. Bestätigen Sie den Reset. Alle persönlichen Einstellungen (einschließlich gespeicherter Sender) werden gelöscht.

Kann ich während der Fahrt Videos ansehen?

Nein, aus Sicherheitsgründen ist die Videowiedergabe deaktiviert, wenn die Handbremse nicht angezogen ist. Sie müssen anhalten, um diese Funktion zu nutzen.

Was tun, wenn der Touchscreen nicht reagiert?

Verwenden Sie nur Ihre Finger, keine spitzen Gegenstände. Stellen Sie sicher, dass der Bildschirm sauber ist. Wenn das Problem weiterhin besteht, setzen Sie das Gerät mit der Reset-Taste zurück oder stellen Sie die Werkseinstellungen wieder her.

Wie programmiere ich die Lenkradfernbedienung (SWC)?

Gehen Sie zu Einstellungen > Allgemein > SWC, folgen Sie den Anweisungen auf dem Bildschirm: Drücken Sie kurz eine Taste am Lenkrad und weisen Sie sie der gewünschten Funktion zu. Wiederholen Sie dies für jede Taste.

Mein USB-Stick wird nicht erkannt. Was tun?

Formatieren Sie den Stick als FAT32. Überprüfen Sie, ob er kompatible Dateien enthält (MP3, WMA, etc.). Versuchen Sie einen anderen USB-Stick. Der USB-Anschluss befindet sich auf der Rückseite des Geräts.

Wie stelle ich den Equalizer ein?

Drücken Sie im Hauptmenü auf Einstellungen und dann auf Audio. Wählen Sie Equalizer. Sie können eine Voreinstellung wählen oder die Frequenzen individuell anpassen (Tiefen, Mitten, Höhen). Verwenden Sie die Schieberegler zum Einstellen.

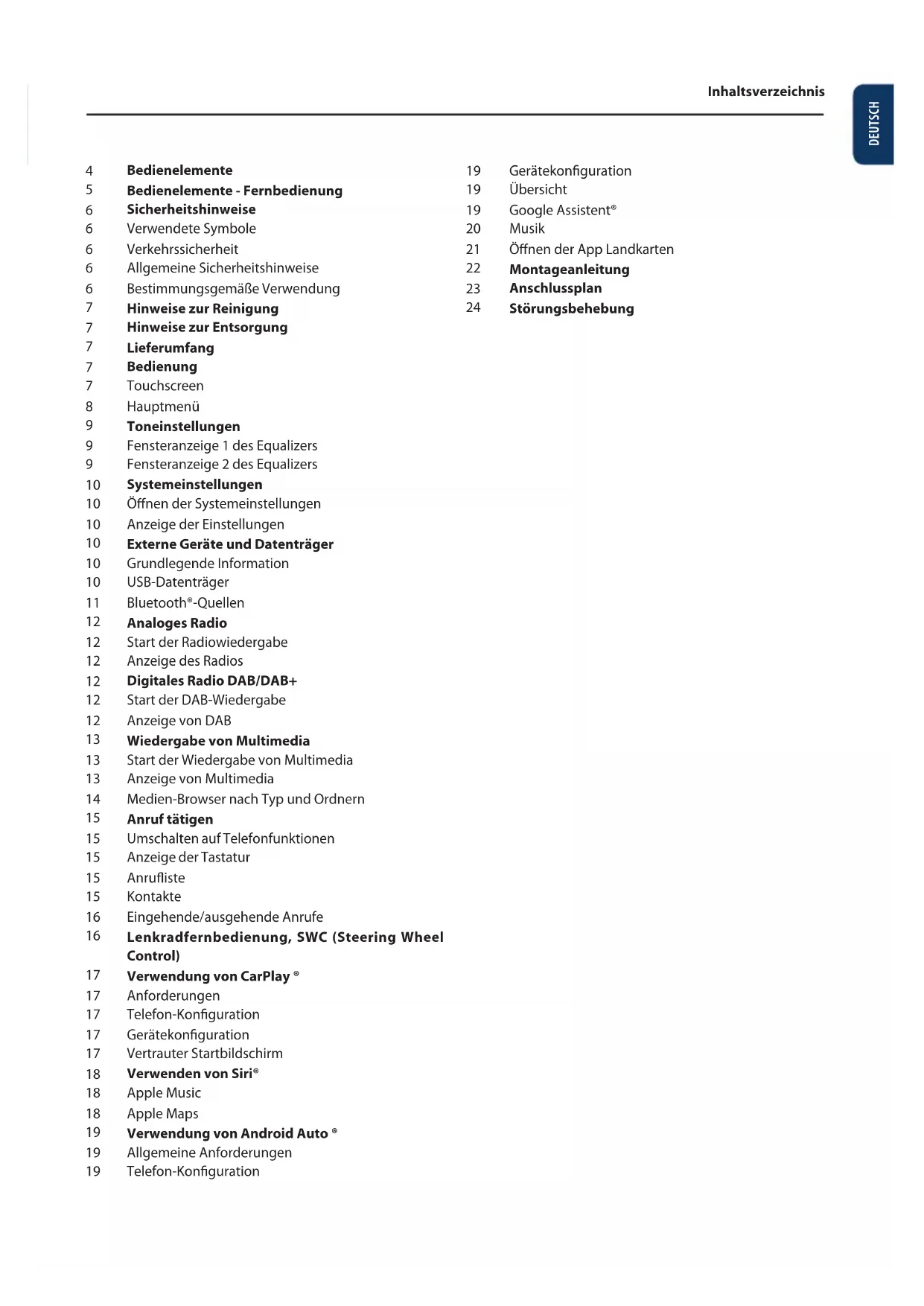

BEDIENUNGSANLEITUNG Camper 600 DAB BLAUPUNKT

21 Offnen der App Landkarten

22 Montageanleitung

23 Anschlussplan

24 Störungsbehebung

4 Bedienelemente
5 Bedienelemente -Fernbedienung
6 Sicherheitshinweise
6 Verwendete Symbole
6 Verkehrssicherheit
6 Allgemeine Sicherheitshinweise
6 Bestimmungsgemäß Verwendung
7 Hinweise zur Reinigung
7 Hinweise zur Entsorgung
7 Lieferumfang
7 Bedienung
7 Touchscreen
8 Hauptmenü
9 Toneinstellungen
9 Fensteranzeige 1 des Equalizers
9 Fensteranzeige 2 des Equalizers
10 Systemeinstellungen
10 Offn der Systemeinstellungen
10 Anzeige der Einstellungen
10 Externe Geräte und Datenträger
10 Grundlegende Information
10 USB-Datentrager
11 Bluetooth°-Quellen
12 Analoges Radio
12 Start der Radiowiedergabe
12 Anzeige des Radios
12 Digitales Radio DAB/DAB+
12 Start der DAB-Wiedergabe
12 Anzeige von DAB
13 Wiedergabe von Multimedia
13 Start der Wiedergabe von Multimedia
13 Anzeige von Multimedia
14 Medien-Browser nach Typ und Ordnern
15 Anruf tätigen
15 Umschalten auf Telefonfunktionen
15 Anzeige der Tastatur
15 Anrufliste

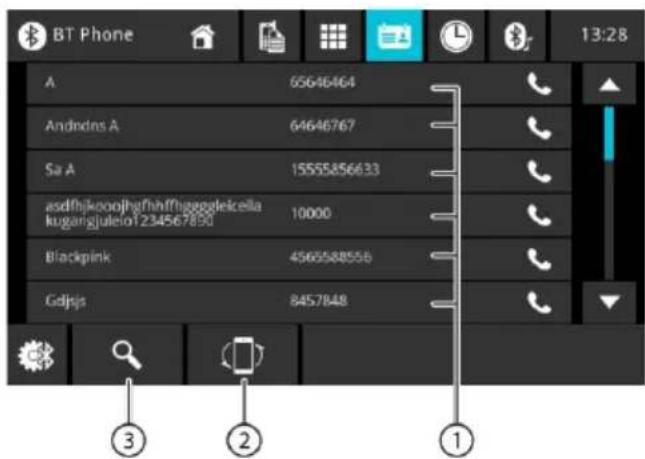

15 Kontakte
16 Eingehende/ausgehende Anrufe
16 Lenkradfernbedienung, SWC (Steering Wheel Control)

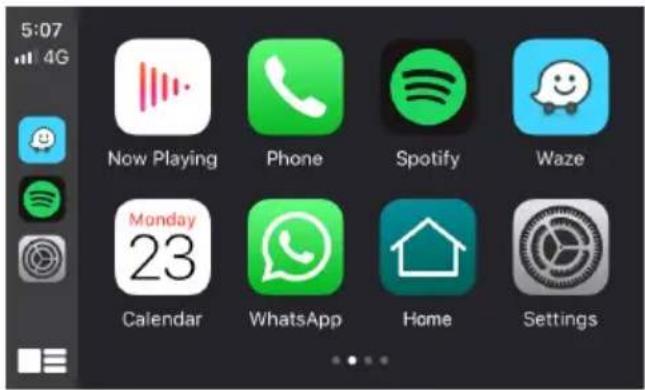

17 Verwendung von CarPlay
17 Anforderungen
17 Telefon-Konfiguration
17 Gerätekonfiguration
17 Vertrauter Startbildschirm
18 Verwenden von Siri

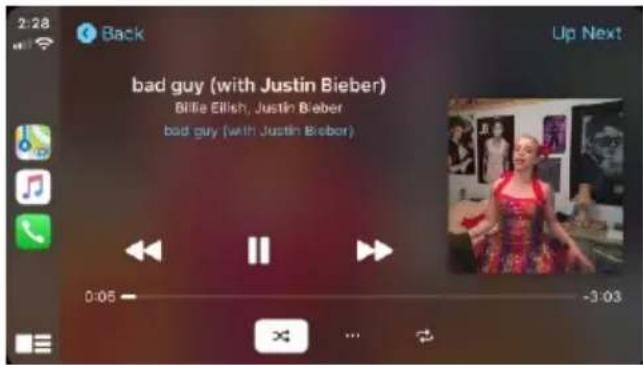

18 Apple Music

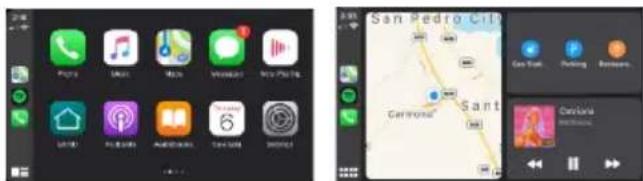

18 Apple Maps

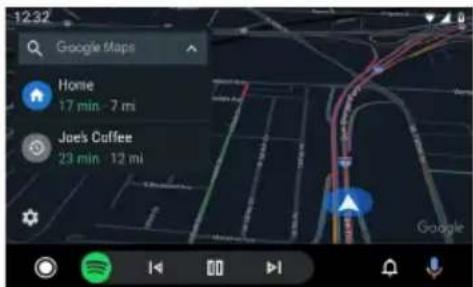

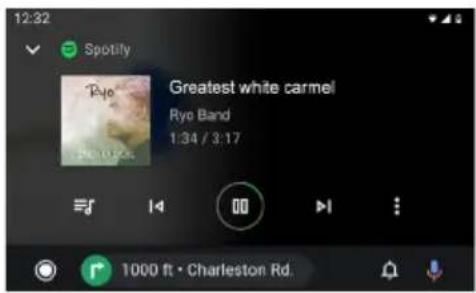

19 Verwendung von Android Auto
19 Allgemeine Anforderungen
19 Telefon-Konfiguration

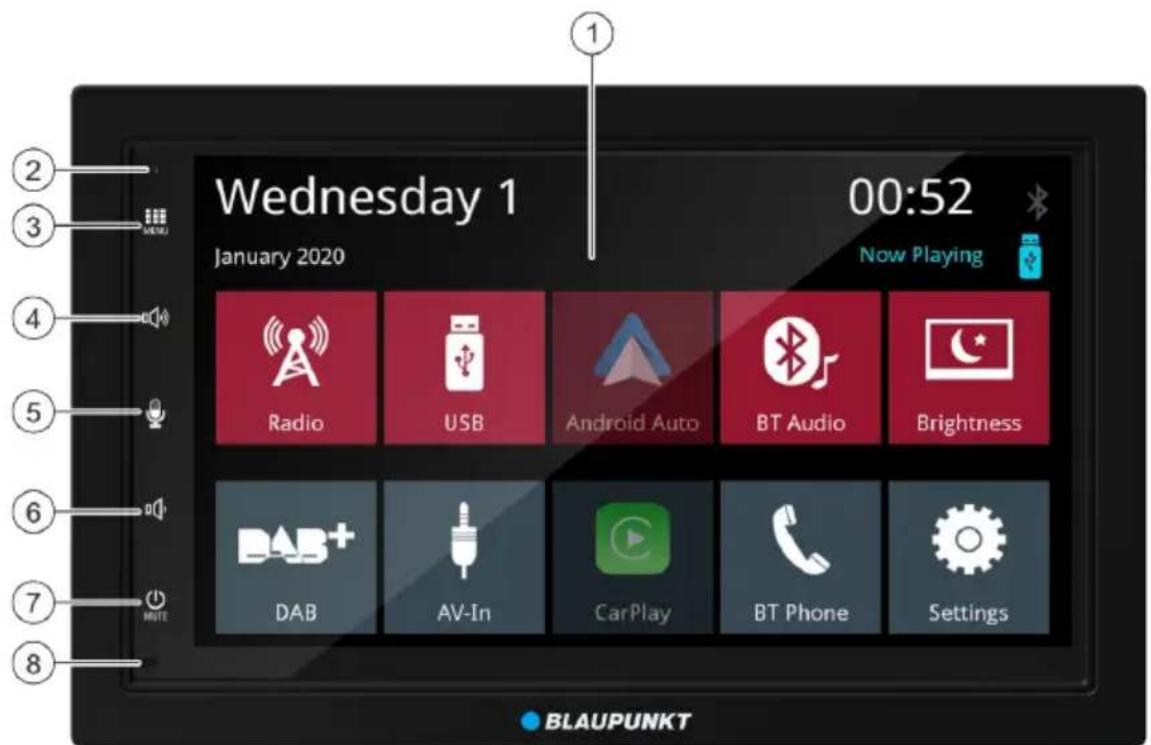

Bedienelemente

1. Touch-Bedienoberfläche
2. Reset-Taste stellt die Werkseinstellungen wieder her Hinweis: Alle personalisierten Einstellungen werden gelöscht!
3. Taste (MENU)
4. Lautstärkeerhöhung
5. Spracheingabe (furTelefon)
6. Lautstärkeverringerung
7. Power/Mute-Taste: Schaltet das Gerä ein/ aus Kurzer Tastendruck: Gerä einschalten/ Audioquelle stummschalten Langer Tastendruck: Ausschalten des Geräts
8. Internes Mikrofon

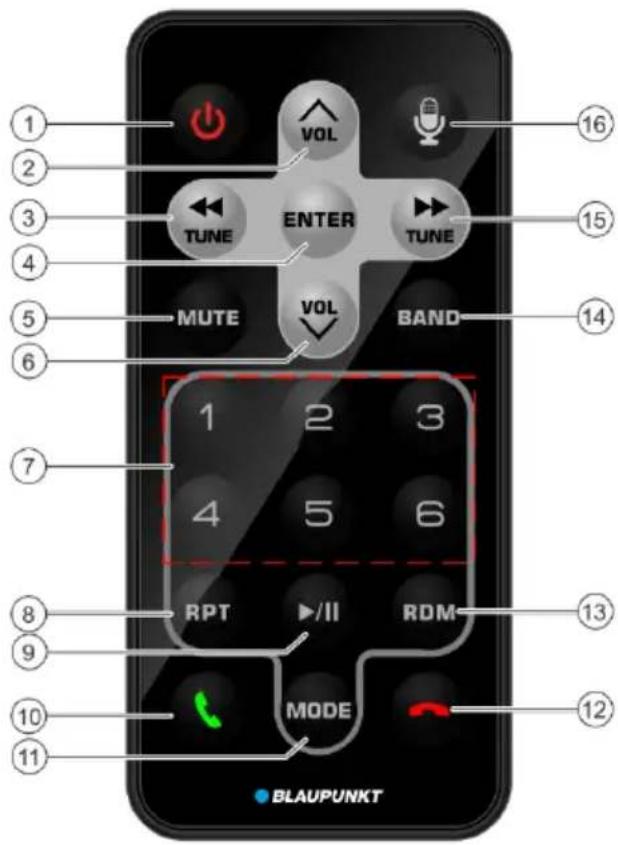

Bedienelemente - Fernbedierung

1. Power-Taste
2. Schaltet das Gerät ein/aus
3. Lautstärke erhöhen
4. Suchlauf / Titel zurück
5. Bestätigen
6. Stummschalten
7. Lautstärke reduzieren
8. Speicher-Tasten 1-6
9. Wiederholung
10. Wiedergabe/Pause
11. Empfangen von Anrufen
12. MODUS
13. Anrufbeendigung
14. Zufälliges Lied
15. BAND
16. Suchlauf/Titelweiter
17. Spracheingabe (fur Telefon)

Sicherheitshinweise

Das Gerät wurde nach den neuesten technologischen Entwicklungsstandards und den allgemein anerkannten Sicherheitsregeln hergestellt.

Dennoch kann die Nichtbeachtung der in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise zu verschiedenen Risiken führen.

• Lesen Sie diese Bedienungsanleitung sorgfältig und vollständig, bevor Sie das Autoradio benutzen.
• Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit für alle Benutzer zugänglich ist.
• Wenn Sie das Autoradio an Dritte weitergeben, legen Sieitte diese Bedienungsanleitung bei.

Beachten Sie außer dem die Bedienungsanleitungen der an these Radio angeschlossenen Geräte.

Verwendete Symbole

In dieser Bedienungsanleitung werden die folgenden Symbole verwendet:

GEFAHR!

Warning vor Verletzungen

GEFAHR!

Warning vor hoher Lautstärke

Das CE-Zeichen bestätigt die Einhaltung der EU-Richtlinien.

Zeigt den nachsten Schritt an

Kennzeichnet eine Aufzahlung

Verkehrssicherheit

Beachten Sie folgende Hinweise zur Verkehrssicherheit:

GEFAHR!

Gefährung der Verkehrssicherheit durch Verwendung des Geräts während der Fahrt.

Die Verwendung der Funktionen these Gerats während der Fahrt kann den Fahrer von der Verkehrssituation ablenken und zu schweren Unfällen führen!

Insbesondere die Verwendung der folgenden Funktionen beeinträchtigt die Aufmerksamkeit des Fahrzeugführers erheblich:

• Videowiedergabe,
• Verwendung eines verknüpften Smartphones.

Vermeiden Sie die Verwendung dieser und aller zusätzlichen Funktionen, die den Fahrer während der Fahrt von der Verkehrssituation und von der Steuerung des Fahrzeugs ablenken.

Um diese Funktionen zu nutzen, halten Sie an einer geeigneten Stelle an und bedienen Sie das Gerät im Stand.

• Benutzen Sie das Gerät so, dass Sie Ihr Auto immer sicher steuern können. Im Zweifelsfall halten Sie an einer geeigneten Stelle an und bedieten Ihr Gerät bei stehendem Fahrzeug. Der Fahrerarfkeine Funktionen nutzen, die von der Verkehrssituation ablenken (z. B. Videowiedergabe, Reisezieleingabe, je nach Mänglichkeiten des Geräts).
• Folgen Sie den Navigationsanweisungen, ohne die Verkehrsregeln zu verletzen! Straßenscholder und Verkehrsvorschriften haben immer Vorrang vor Navigationsanweisungen.
• Stellen Sie immer eine mäßige Lautstärke ein, um Ihr Gehör zu schätzen und akustische Warnsignale (z.B. der Polizei) wahrnehmen zu konnen. Wenn der Ton stummschaltet ist (z.B. beim Wechsel der Audioquelle), konnen Sie die Lautstärkeänderung nicht horen. Erhöhen Sie die Lautstärke nicht, während der Ton stummschaltet ist.

Allgemeine Sicherheitshinweise

Beachten Sie die folgenden Hinweise, um sich selbst vor Verletzungen zu schätzen:

Das Gerätarf weder verändert noch geöffnet werden. Im Gerät befindet sich ein Laser der Klasse 1, der ihre Augen verletzen kann.

Bestimmungsgemäß Verwendung

Das Gerät ist für den Einbau und den Betrieb in einem Fahrzeug mit 12 V Bordspannung vorgesehen und muss in einen DIN-Schacht eingebaut werden. Die Leistungsgrenzen des Geräts müssen beachtet werden. Lassen Sie eventuelle Reparaturen oder Installationsarbeiten von einem Fahmann durchführten.

Montageanleitung

Sie)dürfen das Gerät nur dann selbst einbauen, wenn Sie Erfahrung im Einbau eines Autoradios und Kenntnisse in der Fahrzeugelektronik haben. Folgen Sie dazu dem Schaltplan am Ende dieser Bedienungsanleitung.

Der Einbau des Gerätsarf die Funktion von Airbags, anderen Sicherheitseinrichtungen oder Bedienelementen nicht behindern oder blockieren.

Konformitätserklarung

Blaupunkt Competence Center Car Multimedia Evo Sales GmbH erklart hiermit, dass这点 Gerät mit den grundlegenden Anforderungen und anderen, entsprechenden Bestimmungen der Richtlinie 2014/53/EU konform ist.

Die Konformitätserklarung finden Sie im Internet unter www.blaupunkt.com.

Hinweise zur Reinigung

Löse-, Reinigungsd- und Scheuermittel sowie Cockpitreini- ger und Kunststoffpflegemittel konnen Komponenten enthalten, die die Oberfläche des Gerätes angreifen.

Verwenden Sie zur Reinigung des Geräts nur ein trockenes oderleitung feuchtes Tuch.

Hinweise zur Entsorgung

Das Altgerätarf nicht mit dem Hausmüll entsorgt werden! Um das Gerät, die Fernbedienung und die verbrauchten Batterien zu entsorgen, geben Sie dieseitte bei einer Sammelstelle fur Altgeräte ab.

Lieferumfang

Im Lieferumfang sind enthalten:

Multimediagerat
Fernbedienung
- Externes Bluetooth-Mikrofon
Bedienungsanleitung
- Einbaurahmen
Kleinteilesatz
Montagezubehor
Verbindungskabel

Bedienung

Touchscreen

Wichtiger Hinweis:

Verwenden Sie keine spitzen oder harten Gegenstände, wie z. B. Kugelschreiber oder Füll federhalter zur Bedienung des Touchscreens.

Das Gerät ist mit einem kapazitäten Touchscreen und einer Fernbedienung ausgestattet, über welche Sie das Gerät steuern können (siehe Abschnitt „Bedienelemente" am Anfang dieser Bedienungsanleitung).

Antippen

Eine leichte Berührung der Display-Oberfläche genugt, um ein Bedienelement, z. B. eine Taste, zu aktivieren. Es muss kein Druck auf die Display-Oberfläche ausgeübt werden.

• Kurzes Antippen: Ein kurzes Antippen der Display-Oberfläche reicht zur Aktivierung der meisten Bedienelemente aus.
• Langes Antippen: Einige Funktionen erfordern ein langes Antippen. Legen Sie dazu ihre Fingerspitze auf die Display-Oberfläche und halten Sie sie ca. 1 Sekunde lang gedrückt.

Verschieben /Scollen

Bei einigen Funktionen müssen Sie den Finger über die Display-Oberfläche schieben, z. B.

um durch Listen zu scrollen,
Schieberegler einzustellen.

Tippen Sie auf die Anzeugefläche und legen Sie ihren Finger darauf. Schieben Sie dann den Finger über die Oberfläche (ohneihn vom Display weguziehen).

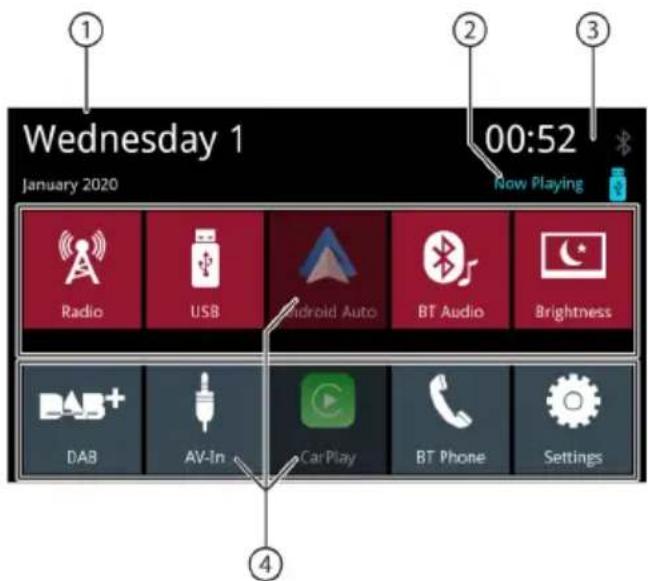

Hauptmenu

Öffnen des Hauptmenüss

Drucken Sie die Taste [ ]

Anzeige des Hauptmenü

Die folgenden Bereiche und Informationen sind im Hauptmenü verfügbar:

1. Datum
2. Quelle fur die Wiedergabe von Ton / Video
3. Zeit/BluetoothTM-Zustand
4. Schaltflächen für Tonquellen; tippen Sie auf die Schaltfläche, um die Tonquelle zu aktivieren.

Im Hauptmenü konnen Sie die folgenden Aktionen ausfuhren:

• Wahlen Sie eine Audioquelle Radio, DAB, USB, BT-Audio, AV-In (siehe die entsprechenden Kapitel in dieser Bedienungsanleitung),
• Wahlen Sie Telefon, um einen Anruf zu tätigen (siehe die entsprechenden Kapitel in dieser Bedienungsanleitung),
• Wahlen Sie Apple Car Play oder Android Auto (dies erfordert ein kompatibles Telefon, das an den USB angeschlossen ist, siehe die entsprechenden Kapitel in dieser Bedienungsanleitung),

• Aändern Sie die Helligkeit des Displays (tippen Sie kurz auf die Schaltfläche) oder schalten Sie das Display aus (tippen Sie kurz auf die Schaltfläche (>1 Sekunde)); tippen Sie erneut auf die Schaltfläche, um das Display einzuschalten.

• Öffnen Sie den Bereich Einstellungen (siehe die entsprechenden Kapitel in dieser Bedienungsanleitung).

• Wahlen Sie „now playing" [Jetzt abspielen], um die wiederergegebene Audioquelle zu öffnen.

Zur vorherigen Vorschau oder in ein übergeordnetes Menu wechseln

Tippen Sie die Tast]an.
oder:
Tippen Sie die Taste] an.

Menüinstellungen

Optionen aktivieren / deaktivieren

Um eine Option zu aktivieren oder zu deaktivieren, tippen Sie auf den entsprachenden Menupunkt oder das Symbol.

Aktiviert:

• Deaktiviert:

Einstellung

Eineige Einstellungen konnen mit dem Schieberegler vorgenommen werden.

Tippen Sie auf den gewünschten Punkt auf dem Schieberegler oder schieren Sie den Finger über den Schieberegler.

Zusätzliche Einstellungen

Einge Optionen bieten zusätzliche Einstellungen. Um das Einstellungsmenu zu öffnen, berühren Sie die Taste [C].

Toneinstellungen Fensteranzeige 1 des Equalizers

Die folgenden Funktionen sind auf der Fensteranzeige 1 des Equalizers verfügbar:

1. Taste "Home", zurück zum Hauptmenu
2. Umschalten auf Fensteranzeige 2 (siehe)nachster Abschnitt)
3. Anzeige des Freqenzbandes, antippen, um Änderun-gen vorzunehmen
4. Zeit/Bluetooth™-Zustand
5. Equalizer-Voreinstellungen: Tippen Sie auf eine Voreinstellung, um sie auszuwahlen.
6. Entfällt
7. EQ-Taste, zurück zum Hauptmenu

Hinweis:

Wenn Sie eine EQ-Voreinstellung auswahlen undändern, wird sie automatisch zu einer „benutzerdefinierten“ Voreinstellung. Die vorherigen benutzerdefinierten Einstellungen werden überschieden.

Die ursprüngliche EQ-Voreinstellung bleibt unverändert.

Fensteranzeige 2 des Equalizers

Die folgenden Funktionen sind auf der Fensteranzeige 2 des Equalizers verfügbar:

1. Taste "Home", zurück zum Hauptmenu
2. Umschalten auf Fensteranzeige 1 (siehe vorheriger Abschnitt)
3. Der LPF-Pegel kann mit den Tasten [ ] und [ ] ein-gestellt werden
4. Der HPF-Pegel kann mit den Tasten [▲] und [▶] ein-gestellt werden
5. Zeit/Bluetooth™-Zustand
6. Ein- und Ausschalten der Funktion Loudness [Lautstärkeregler]
7. Die Subwoofer-Pegel konnen durch Drucken der Tasten [ ] und [ ] eingestellt werden.

Hinweis: Der Subwoofer muss in den Toneinstellungen aktiviert sein, damit seine Pegel geändert werden konnen.

1. Balance- und Fader-Einstellungen: Sie können die Tonverteilung mit den Tasten [ ] und [ ] (Balance) oder [ ] und [ ] (Fader)ändern oder: Drücken Sie auf einen Punkt im angezeigten Fahrgastrum, um die entsprechende Tonverteilung direkt einzustellen.
2. Aktueller Balance- und Faderwert
3. EQ-Taste, zurück zum Hauptmenu

Systemeinstellungen

Öffn der Systemeinstellungen

Wahlen Sie im Hauptmenu die Taste Settings (Einstellungen) (siehe Kapitel „Hauptmenu").

Anzeige der Einstellungen

Achtung:

Scrollen Sie ggf. durch die Liste, um die gewünschte Einstellung aufzurufen.

Die folgenden Funktionen und Informationen sind hier verfügbar:

1. Taste "Home", zurück zum Hauptmenu
2. Zeit/Bluetooth™-Zustand
3. Untermenüpunkte
4. Menüpunkte
5. Taste „Settings" (Einstellungen), zurück zum Hauptmenü

Die folgenden Menüpunkte und Untermenü sind im Menu, Einstellungen" verfügbar:

Allgemein

Allgemeine Einstellungen für das Gerät vornehmen:

• Datum's- und Uhrzeiteinstellungen
• Zeitformateinstellungen
  Mikrofoneinstellungen
  Mikrofonverständungseinstellungen
• Parkeinstellungen
  Spracheinstellungen
• Tastentoneinstellungen
• Lenkradtasteneinstellungen

Ton

Toneinstellungen vornehmen:

Equalizer-Einstellung
Einstellungen fur Subwoofer / Subwoofer-Verständung
Einstellungen fur die Quellenlautstärke

Display

Display-Einstellungen vornehmen:

Einstellung der Helligkeit
- Einstellung des Dimm-Modus (Hinweis: Der „Auto“-Modus erfordert den Anschluss an die Autoscheinwerfer)

Sonstiges

Andere Einstellungen vornehmen:

Anzeigen von Informationen zur Gerätesoftware
Wiederherstellen der Werkseinstellungen

Externe Geräte und Datenträger

Grundlegende Information

USB-Datentrager
MP3-Dateien, Videos und Bilder
Format/Dateisystem:FAT/FAT32
Unterstutzte Formate:

.mp3, .ogg, .flac, .wma, .wav, .mkv, .avi

Hinweis:

Die Abspielbarkeit der Dateien kann von der verwendeten Codierungssoftware oder den installierten Audio-/Video-Codecs für die digitalen Containerformate abhängen. Blaupunkt kann nicht die Kompatibilität mit jeder verfügbaren Datie garantieren.

USB-Datentrager

Das Gerät verfügbar über einen USB-Anschluss:

USB-Anschluss auf der Rückseite des Geräts

Anschluss eines USB-Datenträgers

Stecken Sie den USB-Datenträger in die USB-Buchse. Das Gerät schaltet automatisch in den USB-Modus. Daten werden gelesen, die Wiedergabe beginnnt mit der ersten vom Gerät erkannten Mediendatei.

Entnahme eines USB-Datenträgers

Schalten Sie das Gerät aus.

Schlieben Sie den USB-Datentrager an.

Bluetooth®-Quellen

Mit der Bluetooth®- Funktion können Sie Mobiltelefone und Medienwiedergabegerate mit dem Gerät koppeln.

Sobald Ihr Mobiltelefon mit dem Gerät gekoppelt ist, konnen Sie über die integrierte Freisprecheinrichtung Telefonieren. Sie konnen auf die gewährten Anrufe und die Kontaktiste des gekoppelten Telefons zugreifen.

Wenn Ihr Gerät mit aktiviertem Bluetooth® A2DP und AVR-CP unterstützen, können Sie Musik von diesen Gerät abspielen und die Wiedergabe steuern.

Erstmaliges Koppeln eines Bluetooth®-Geräts

Hinweis:

Schalten Sie ggf. zuerst die Bluetooth® - Funktion am externen Bluetooth® -Gerät ein und stellen Sie sicher, dass es sichtbar ist.

Wahlen Sie im Hauptmenu die Taste Settings (Einstellungen) (siehe Kapitel, Hauptmenu").

Wahlen Sie Bluetooth.

Hinweis:

Aktivieren Sie ggf. zuerst die Bluetooth®- Funktion.

Wahlen Sie Devices Management (Geräteverwaltung).

Tippen Sie auf Add device (Gerat hinzufugen).

Das Gerät wird erkannt und erscheint in der Geräteliste unter seinem Bluetooth®-Namen.

Hinweis:

Wenn ein Bluetooth® -Gerät nicht in der Geräteliste erscheint, stellen Sie eine Verbindung mit dem Bluetooth® -Gerät her:

Das Gerät sollte vom externen Bluetooth -Gerät als "BLAUPUNKT" erkannt werden.
- Verwenden Sie den Bluetooth® -PIN-Code des Geräts, wenn Sie eine Verbindung herstellen. Gegebenenfalls müssen Sie zuvor im Bluetooth-Menu unter Pairing Code (Paarungscope) einen Bluetooth® -PIN-Code festlegen.

Tippen Sie auf den Geräteintrag in der Geräteliste.

Geben Sie ggf. den Bluetooth-PIN-Code am externen Bluetooth® -Gerät ein.

Das externe Bluetooth® -Gerät ist angeschlossen und verfügbar.

Hinweis:

Der Bluetooth®-PIN-Code kann im Bluetooth-MENU unter Pairing Code (Paarungscope) geändert werden.

Bluetooth®-Geräte verwalten

Wahlen Sie im Hauptmenu die Taste Settings (Einstellungen) (siehe Kapitel „Hauptmenu").

Wahlen Sie Bluetooth.

Achtung:

Aktivieren Sie ggf. zuerst die Bluetooth®-Funktion.

Wahlen Sie Devices Management (Geräteverwaltung).

1. Taste "Bluetooth", zurück zum Hauptmenü
2. Taste "Home", zurück zum Hauptmenu
3. Taste, Gerat loschen
4. Taste "Trennen"
5. Taste „Kopplungliste"
6. Taste „Gerätuchen"
7. Listedergokpelteng Geräte

Um die Kopplung eines Geräts zu trennen, tippen Sie auf den Gerätenamen in der Liste und dann auf das Kreuz zum Trennen der Kopplung. Nach der Bestätigung wird die Verbindung zum Gerät getrennt.

Analoges Radio

Start der Radiowiedergabe

Wahlen Sie im Hauptmenu die Taste Radio (siehe Kapitel, Hauptmenu").

Die Radio-Anzeige wird angezeigt (siehe)nachster Abschnitt) und die Wiedergabe beginnt.

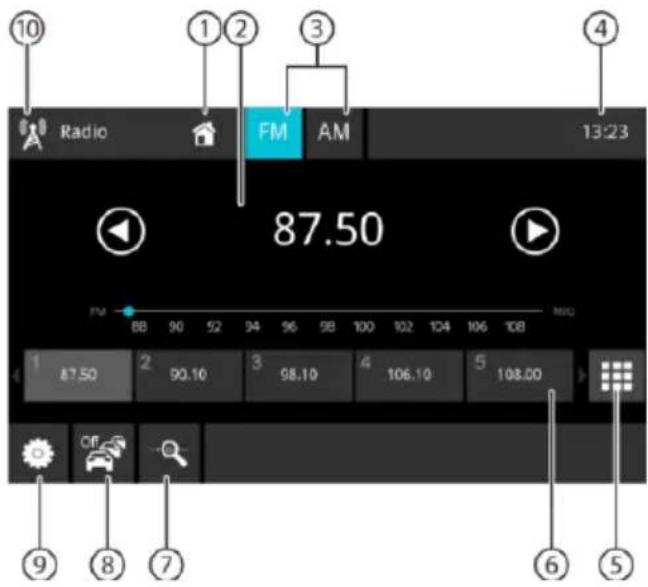

Anzeige des Radios

Die folgenden Funktionen und Informationen sind hier verfügbar:

1. Taste "Home", zurück zum Hauptmenu
2. Informationsfeld des Radiosenders:

Aktuelle Freqenz / Sendername / Radiotext
Aktuelle Senderspeicherbank
Frequenzskala

Hinweis:

Um die Frequenz zuändern, tippen oder schiben Sie auf der Frenquenzskala.

Kurzer Tastendruck: Funkabstimmung zunehmend Langer Tastendruck: Frequenz schrittweise erhöhen
[4] Kurzer Tastendruck: Funkabstimmung absteigend Langer Tastendruck: Frequenz schrittweise abnehmer

1. Auswahl der Funkreichweite
2. Zeit/Bluetooth™-Zustand
3. Tastenfeld fur direkte Frenzeningeingabe
4. Speicherplätze in der aktuellen Speicherbank

Kurzer Tastendruck: ruft einen gespeicherten Sender auf

Langer Tastendruck: speichert den voreingestellen Sender

Hinweis:

Schieben Sie ihren Finger über die Liste der Speicherbanke, um zu den nachsten Speicherbängen zu gelangen.

1. Vorsuchlauf der voreingestellten Sender des aktuellen Radiobands
2. Ein-/Ausschalten der Funktion TRAFFIC
3. Radio-Einstellungen
4. Taste „Radio“, zurück zum Hauptmenu

Einstellungsmenu

Die folgenden Funktionen und Einstellungen sind im Einstellungsmenu verfügbar:

RDS Alternative Frequency/RDS AF: Wenn RDS AF aktiviert ist, schaltet das Gerät automatisch auf die stärkste Frequenz des von Ihnen eingestillten Senders.
RDS Regional: Aktiviert/deaktiviert den regionalen RDS-Modus. Wenn der Regionalmodus aktiviert ist, schaltet das Gerät nur auf alternative Frenzen des eingestellten Senders, die das gleiche Regionalprogramm ausstrahlen.
- RDS Time/RDS CT: RDS-Zeitanzeige ein-/ausschalten Wenn RDS CT aktiviert ist, wird die Uhrzeit am Gerät automatisch durch das empfangene RDS-Signal angepasst.

Digitales Radio DAB/DAB+

Start der DAB-Wiedergabe

Wahlen Sie im Hauptmenü die Taste DAB (siehe Kapitel „Hauptmenü").Die DAB-Anzeige wird angezeigt (siehe nächster Abschnitt) und die Wiedergabe beginnnt.

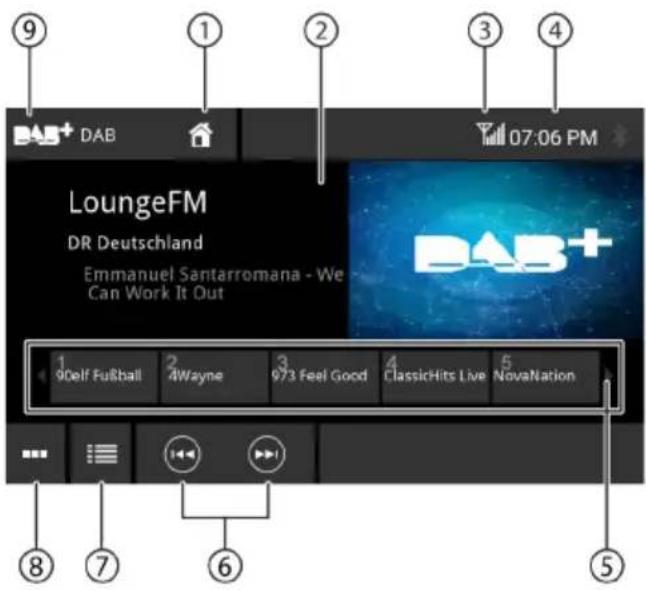

Anzeige von DAB

Die folgenden Funktionen und Informationen sind hier verfügbar:

1. Taste "Home", zurück zum Hauptmenü
2. Informationsfeld SERVICE (aktueller Servicename/ DAB-Zusatzinformationen)
3. Status des DAB-Empfangs
4. Zeit/Bluetooth™-Zustand
5. Serviceauswahl: Speichertasten
   Kurzer Tastendruck: ruft einen gespeicherten Service auf
   Langer Tastendruck: speichert den aktuellen Service Wischen: Ruft weitere Speichertasten auf
6. [ ]Zum nachsten gespeicherten Service wechseln [ ]Zum vorherigen gespeicherten Service wechseln
7. Offn der Lieste der Services
8. Scannen aller empfangenen Services
9. DAB-Taste, zurück zum Hauptmenü

Wenn Sie die DAB/DAB+- Funktion zum ersten Mal starten, wird automatisch ein Bandsuchlauf durchgeführt, um verfügbare Services (Radiosender) zu finden. Verfügbare Services werden in die liste der Services aufgenommen. Die verfügbaren Services werden in der,Liste der Services angezeigt und Sie können sie auswahlen,um sie zu horen.

Hinweis:

Wenn der Suchlauf abgeschlossen wird, ohne dass Services (Sender) gefunden werden, überprüfen Sie die DAB-Ante nne oder führn Sie den Suchlauf an einem anderen Ort erneut durch.

Wiedergabe von Multimedia

Dieser Abschnitt beschreibt die Wiedergabe von Multimedia von angeschlossenen Geräten und Medien (USB, CarPlay, Android Music Player, Bluetooth™ Streaming, A/V).

GEFAHR!

Gefährung der Verkehrssicherheit durch Videowiedergabe.

Die Verwendung eines Videoplayers kann den Fahrer vom Verkehrsgeschehen ablenken und zu schweren Unfallen führen!

Verwenden Sie die Videowiedergabefunktion nicht während der Fahrt. Um sie zu benutzen, müssen Sie an einer geeigneten Stelle anhalten und das Gerät im Stand bedieren.

Hinweis:

Zum Anschlieben oder Einsetzen von Geräten und Datenträgern lessen Sie den Abschnitt „Externe Geräte und Datenträger".

Nicht alle Medien, Geräte oder Verbindungstypen unterstützen alle Funktionen.

Start der Wiedergabe von Multimedia

Wahlen Sie im Hauptmenu den gewünschten Datenträger oder das Gerät aus (siehe Kapitel „Hauptmenu"). Die Anzeige von Multimedia wird angezeigt (siehe nächster Abschnitt) und die Wiedergabe startet oder der Medienbrowser wird geöffnet (siehe „Medienbrowser").

Anzeige von Multimedia

Die folgenden Funktionen und Informationen sind hier verfügbar:

1. Taste "Home", zurück zum Hauptmenü
2. Informationsfeld des Liedes Audio-Wiedergabe: Songinformationen wie Songtitel, Sanger und Albumcover (gilt nicht für A/V) Video-/Bildwiedergabe

Hinweis:

Die Songinformationen (ID3-Tags) müssen vom angeschlossenen Datenträger oder Gerät bereitgestellt werden.

Während der Bildwiedergabe werden die Menüleisten nach ca. 3 Sekunden automatisch ausgeblendet. Um die Menüleisten wieder anzuzeigen, berühren Sie das-Display.

3. Andern des Medientypes

Soundtrack
[ ] Film

Wenn Sie den Medientypändern, wird automatisch der Medienbrowser geöffnet (siehe)nachster Abschnitt).

4. Einstellungen für die Wiederholung/Zufallswiedergabe eines Titels

[ ] Deaktivieren der Titelwiederholung
[ ] Wiederholen aller Titel in einem Ordner
[ ] Wiederholung des aktuellen Titels
[ ] Aktivieren der Titelwiederholung (alle Dateien)
[ ] Deaktivieren der Zufallswiedergabe
[ ] Aktivieren der Zufall wiedergabe (aktueller Ordnner)
[×] Aktivieren der Zufallswiedergabe (alle Dateien)

5. Zeit/Bluetooth™-Zustand

6. Wiedergabeprozess (gilt nicht für die Bildwiedergabe):

Aktuelle Titelnummer/Anzahl von Titeln
Aktuelle Dauer
Gesamtdauer

Fortschrittsbalken

Hinweis:

Um während der aktuellen Wiedergabe zu einer anderen Stelle zu wechseln, tippen oder schiben Sie auf dem Fortschrittsbalken.

7. Wiedergabesteuerung:

[ ] Kurzer Tastendruck: Wechseln zum nachsten Titel/DVD-Segment

Drucken und Halten: Schnellsuche vorwärts [ ]

Pause/Wiedergabe fortsetzen [ ] Kurzer Tastendruck: Zum vorherigen Titel/DVD-Segment wechseln

Drucken und Halten: Schnellsuche [▶]

8. Tippen Sie auf die Schaltfläche, um die Equalizer-Einstellungen anzupassen

1. Tippen Sie auf die Schaltfläche, um die Titelliste anzuzugeigen
2. Taste "USB", zurück zum Hauptmenü

Medien-Browser nach Typ und Ordnern

Die folgenden Funktionen und Informationen sind auf der Anzeige des Medien-Browsers nach Typ und Ordner verfügbar:

1. Aktueller Medientyp
2. Name des aktuellen Ordners
3. Offnen eines Unterordners
4. Titelwiedergabe starten
5. Offn der Lieste und Suchen
6. Taste „Equalizer": Equalizer- und Tonverteilungseinstellungen

Hinweis:

Weitere Informationen finden Sie unter „Toneinstellungen".
7. Antippen, um zur vorherigen Seite zurückzukehren

Anruf tätigen

Umschalten auf Telefonfunktionen

Wahlen Sie im Hauptmenu die Taste Phone (Telefon) (siehe Kapitel, Hauptmenu).

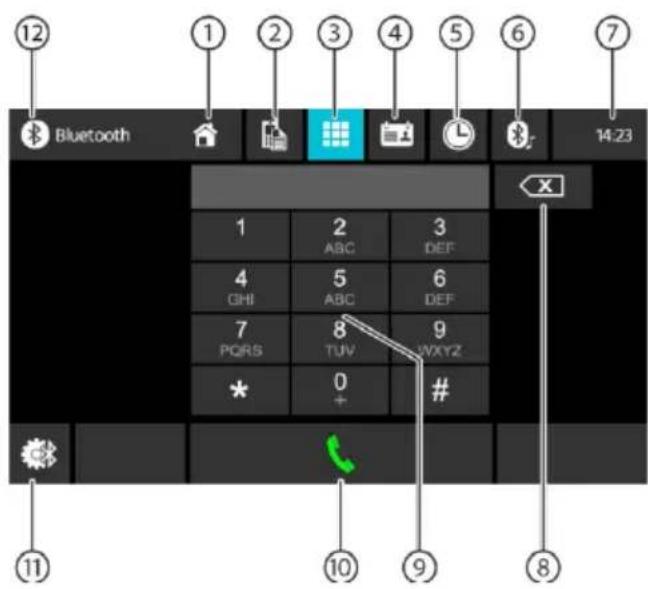

Anzeige der Tastatur

Die folgenden Funktionen und Informationen sind hier verfügbar:

Allgemeine Funktionend des Telefonbildschirms:

1. Taste "Home", zurück zum Hauptmenu
2. Zur Geräteansicht wechseln
3. Zur Tastaturansicht wechseln
4. Zur Kontaktansicht wechseln
5. Zur Anrufliste wechseln
6. Zur A2DP-Liste wechseln
7. Zeit/Bluetooth™-Zustand
8. Korrekturtaste zum Löschen eines Eintrags
9. Tastatur zur Eingabe von Zahlen
10. Taste zum Wahlen der eingegebenen Nummer
11. Bluetooth-Einstellungen: Öffnet die Bluetooth™-Einstellungen
12. Taste "Bluetooth", zurück zum Hauptmenu

Anrufliste

Die folgenden Funktionen und Informationen sind auf dem Bildschirm der Anruflste verfügbar:

1. List der zuletzt gewählten Nummern/Kontakte mit Datum und Uhrzeit des Anrufs Um die Nummer/den Kontakt anzurufen, tippen Sie auf den Eintrag.
2. Gewählte/empfangene/verpasste Anrufe anzeigen

Kontakte

Hinweis:

Unter der Funktion Kontakte finden Sie alle Telefonnummern, die auf Ihrlem Telefon gespeichert sind.

Die folgenden Funktionen und Informationen sind auf der Anzeige „Kontakte" oder „Favoriten" verfügbar:

1. Einträge im TelefonbuchKurzer Tastendruck: Wahlen einer Nummer/Kontaktnummer oder Anzeigen von Nummern (wenn mehrere Nummern vorhanden sind)

2. Kontakte synchronisieren: Kopiert die im Telefon gespeicherten Kontakte auf das Gerät/aktualisiert die Kontakte auf dem Gerät

3. Kontakte synchronisieren: Kopiert die im Telefon gespeicherten Kontakte auf das Gerät/aktualisiert die Kontakte auf dem Gerät

Hinweis:

Kontakte vom Gerät konnen automatisch mit den auf dem Telefon gespeicherten Kontakten synchronisiert werden (siehe „Systemeinstellungen“, Option Bluetooth/Auto Phone Book Sync).

1. Buchstabenmenu: Zum ersten Buchstaben in der Kontaktliste gehen Anzeigen des Tastenfelds zur Suehe eines Namens in der Kontaktliste

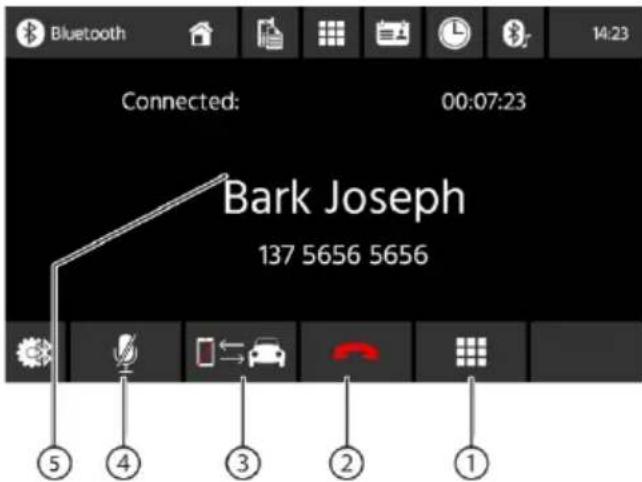

Eingehende/ausgehende Anrufe

Die folgenden Funktionen und Informationen sind auf dem Bildschirm der eingehenden Anrufe verfügbar:

1. Zifferntastatur
2. Bearbeitung von Telefonanrufen:

[ ] Ablehnen eines Anrufs (eingehender Anruf), Abbruch eines Anrufs (ausgehender Anruf), Beendigung eines Anrufs (aktueller Anruf)

[ ] Annehmen eines Anrufs (eingehender Anruf)

1. Umschalten der Telefonverbindung zwischen dem Gerät und dem Mobiltelefon

2. Mikrofon ein/aus

3. Informationen zum Anrufer Kontaktname/Nummer des Anrufers (falls vorhanden) Anrufdauer

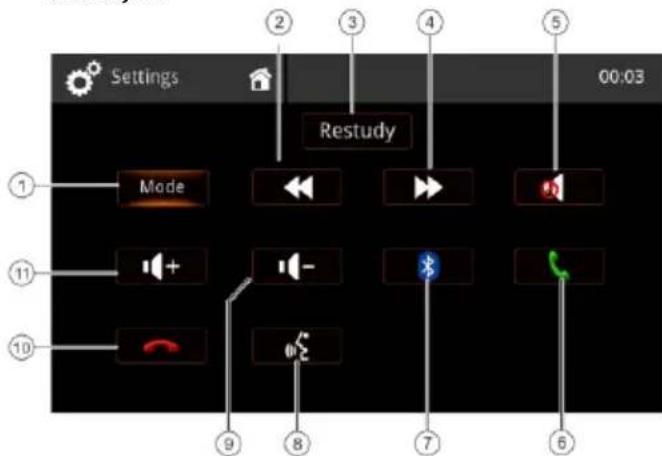

Lenkradfernbedienung, SWC (Steering Wheel Control)

Die folgenden Befehle können zugeordnet werden, eine kompatible Lenkradfernbedienung vorausgesetzt:

1. Modus (Quellenauswahl)
2. Suchen/Nächster Titel/Nächster Sender (+)
3. Restudy - alle Einstellungen entfernen
4. Suchen/Vorheriger Titel/Nächster Sender (-)
5. Stummschalten
6. BT-Anruf/Rufannahme
7. Bluetooth
8. Sprachsteuerung (Telefon)
9. Lautstärke reduzieren (-)
10. Beenden / Ablehnen eines BT-Anrufs
11. Lautstärke erhöhen (+)

Um SWC-Befehle über das Lenkrad des Fahrzeugs zu erlennen, drücken Sie kurz die gewünschte Taste am Lenkrad, die der markierten Taste im Display zugeordnet werden soll. Das Display zeigt die Messwerte für diese Taste an und wartet auf die Eingabe der nachsten Taste. Sie können alle Tasteschrittweise erlennen oder eine spezielle Taste im Display auswahlen, um andere Tastes zu überspringen.

Hinweis:

Um die SWC-Funktion zu nutzen, ist eine zusätzliche Verbindung mit der Lenkradsteuerung des Fahrzeugs erforderlich - dazu müssen eventuell zusätzliche Adapter angeschlossen werden. Erkundigen Sie sich bei ihrem Fachhändler nach kompatiblem Zubehör. Blaupunkt kann nicht die Kompatibilität mit allen handelsüblichen Lenkradsteuerungen garantieren.

Verwendung von CarPlay

Anforderungen

Kabel Apple Lightning mit USB-Stecker oder hochwertiges, zertifiziertes USB-Kabel
iPhone 5s oder neuere Version
Zur Nutzung von Apple CarPlay muss die Funktion Siri® aktiviert sein.

Telefon-Konfiguration

Vordem Start:

1. Funktionen Apple CarPlay® können anders funktionier den als auf dem Apple iPhone®.
2. Bei der Verwendung von Apple CarPlay® können Nachrichten- und Datengebühren anfallen. Informationen dazu erhalten Sie von Ihrem Mobilfunkbetreiber.
3. Apple CarPlay® basiert auf der Funktionseweise Ihrches Telefons. Wenn es Probleme mit dem Betrieb gibt:
   SchlieBen Sie alle Anwendungen und starten Sie sie anschlieBend neu oder
4. Es wird empfohlen, das Telefon mit dem mitgelieferten Apple Lightning-Kabel zu trennen und wieder anzuschließlich.
5. Für die Nutzung des Spracherkennungssystems mit Apple CarPlay muss die Funktion Siri® aktiviert sein.

Gehen Sie auf Ihrm Telefon zu Einstellungen > Allgemein > Einschränkungen > CarPlay, um den Zugriff auf CarPlay zu erlauben.

Gehen Sie auf Ihrtem Telefon zu Einstellungen > Allgemein > Siri und stellen Sie sicher, dass Siri aktiviert ist.

Gerätekonfiguration

Schlieben Sie das iPhone an den USB-Anschluss, deses Geräts an.

• Auf Ihr hem iPhone-Gerät wird eine Meldung angezeigt, tippen Sie dann auf „Zulassen".
• Das Apple CarPlay® -Symbol wird nun im Hauptmenü aktiv.
• Drücken Sie das CarPlay®-Symbol auf dem Radiobildschirm.

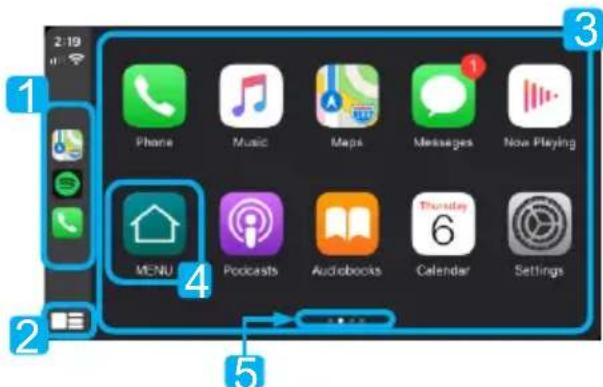

Vertrauter Startbildschirm

1. Zuletzt verwendete App
2. Taste "Home" / Aktivierung Siri
3. Apps
4. Zurück zum Hauptmenu
5. Seitenanzeige

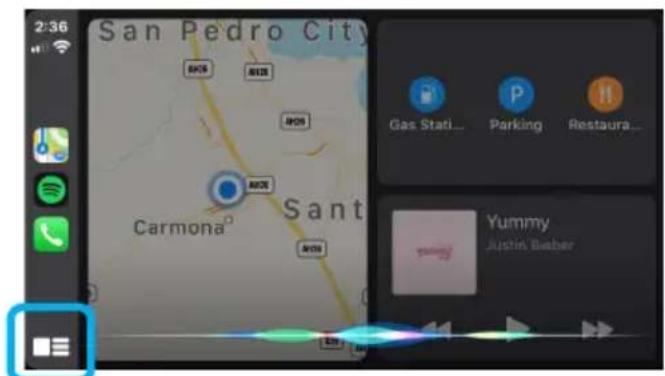

Verwenden von Siri

Apple CarPlay verwendet Siri, um eine Vielzahl von Aktionen auszuführen, wie z. B. das Senden von Nachrichten, das Tätigen von Anrufen und das Suchen/Einstellen von Points of Interest (interessante Orte, POI)/Zielen. Sie können eine Siri-Session auf einem beliebigen Bildschirm einleiten, indem Sie:

• auf dem CarPlay-Bildschirm das Home-Symbol gedruckt halten, die Sprachsteuerungstaste drücken oder
  die Taste MODE am Lenkrad gedrückt halten und dann einen der folgenden Befehle sprechen:

Text Ich rufe später an", um eine Text-nachricht zu setzen.
- "Read text messages", um eine verfügbar Textnachricht zulesen.
"Call < Kontaktname > ,um einen Anruf zu tätigen.
Find < POI/ Reiseziel>um einen Point of Interest (POI)/ ein Ziel zu finden.

HINWEIS:

Stellen Sie sichere, dass Siri auf Ihr dem Telefon aktiviert ist (gehen Sie zu Einstellungen > Allgemein > Siri).

Apple Music

Apple Maps

• Mit diesen Gerät konnen Sie die Navigation mit Apple Maps oder einer Navigationsanwendung eines Drittanzieters (z. B. Waze) nutzen.

Die Navigations-App zeigt Ihr Ziel und die Routenoptionen an.

Eine List der Unterstützung CarPlay-Apps finden Sie unter http://www.apple.com/ios/carplay. Vergewissern Sie sich, dass auf Ihr Telefon die neuste Version von Drittani bieter-Apps installiert ist.

Es wird empfohlen, das Telefon mit dem Kabel Apple Lightning anzuschreiben, das mit dem Telefon gefiepert wurde.

INFORMATION

Abhängig von der Anwendung kann Apple CarPlay bestimmte Fahrzeuginformationen (z. B. Fahrzeugstandort, Geschwindigkeit und andere Betriebszustände) mit dem verbundenen iPhone teilen. Details zur Nutzung und zum Umgang von Apple mit den über CarPlay übertragenen Daten finden Sie in der Datenschutzrichtlinie von Apple. Die Nutzung von CarPlay erfolgt auf Ihr eigenen Risiko und unterliegt ihrer Zustimmung zu den Nutzungsbedingungen von CarPlay, die Teil der Nutzungsbedingungen von Apple iOS sind. Die Integration von CarPlay mit dem Fahrzeug wird „wie besehen" zur Ver用户提供ng gestellt und kann weiter jetzt

noch in Zukunft die Leistung oder Funktionalität von CarPlay garantieren, unter anderem aufgrund von Softwareänderungen von CarPlay/Apple iOS, Serviceunterbrechungen oder der Inkompatibilität oder Veralterung der im Fahrzeug integrierten Hardware oder Software. Aufgrund von Aktualisierungen durch Dritte kann sich der Funktionsumfang ohne vorherige Ankündigung ändern.

Die Verwendung von CarPlay ist nur dann erlaubt, wenn die Bedingungen eine sichere Verwendung zulassen.

Verwendung von Android Auto

Allgemeine Anforderungen

• Um Android Auto zu verwenden, benötigen Sie ein Android-Telefon mit Android 5.0 (Lollipop) oder höher.
• Für eine optimale Leistung wird Android 6.0 (Marshmallow) oder hoher empfohlen.

Sie benötigen ein hochwertiges, zertifiziertes USB-Kabel zum Anschluss an Ihr Fahrzeug.

Telefon-Konfiguration

Vordem Start:

• Funktionen Android Auto® können anders funktionierden als auf einem Telefon mit Android®.
• Bei der Verwendung von Android Auto konnen Nachrichten- und Datengebühren anfallen. Informationen dazu erhalten Sie von Ihrem Mobilfunkbetreiber.
• Android Auto basiert auf der Funktionseise Ihres Telefons. Wenn es Probleme mit dem Betrieb gibt:
• Schließen Sie alle Anwendungen und starten Sie sie dann neu, oder trennen Sie die Verbindung zum Telefon und schreiben Sie es dann wieder an
• Es wird empfohlen, das im Lieferumfang des Telefons enthaltene USB-Kabel zu verwenden.
• Wenn Android Auto aktiv ist, ist die Spracherkennung des Fahrzeugs deaktiviert und die Google®-Sprach-funktionen werden zur Ausführung von Befehlen verwendet.

Gerätekonfiguration

• Schalten Sie die Bluetooth-Funktion an Ihr Telefon mit Android ein und schlieben Sie es an den USB-Anschluss an.

• Bei der ersten Koppelung wird das Telefon Sie auffordern, die Android Auto-App und andere notwendige Apps herunterzuladen.
• Das Telefon fragt nach der Erlaubnis für die Aktivierung aller Berechtigungen.

Ubersicht

1. Taste Home Android Auto
2. Zuletzt verwendete App
3. Benachrichtigungstaste
4. Aktivierung von Google AssistantTM

Google Assistant

Android Auto nutzt Google Assistant für weitere Funktionen. Google Assistant kann auf dem Radiobildschirm gestartet werden, indem Sie:

Tippen Sie auf das Symbol Mikrofon auf dem Startbildschirm von Android Auto.

• Drücken Sie die Taste für die Sprachsteuerung, die sich auf der rechten Seite des Hauptgeräts befindet, oder,

• Drücken Sie ange auf die Taste Mode am Lenkrad und erteilen Sie ihren Befehl, indem Sie zuerst „Hey Google" oder „Ok Google" sagen, gefolgt von ihrem Befehl (z. B. „Ok Google, was muss ich heute tun?").

Telefon

Anruf tätigen

Um auf ihre letzten Anrufe und die Kontaktliste zuzugreifen, tippen Sie im Hauptmenu von Android Auto auf das Telefonsymbol. Sie können auch eine Sprachaktion einleiten und dann „Ok Google, Rufen Sie an" oder „Wahlen Sie " sagen, um einen Telefonanruf zu tätigen.

• Um einen Anruf zu halten, drücken Sie einfach das rote Telefonhörersymbol.

Musik

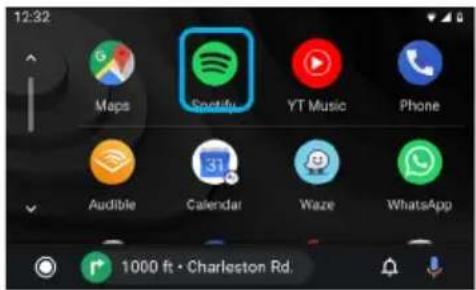

Musikwiedergabe
Berühren Sie das Symbol für Google Play Music oder andere Musik-Apps von Drittanbietern (z. B. Spotify).

HINWEIS:

Eine List der understutzten Drittanieter-Apps finden Sie auf der Website Android Auto unter http://www.android. com/auto

Suchen von Wiedergabelisten und Titeln

Berühren Sie das Warteschlangen-Symbol in der Musik-App, um auf die zuletzt gespielen Playlisten, Mixe und Titel aus Warteschlangen zuzugreifen.

Zugang zu den Einstellungen

Tippen Sie auf das Symbol Optionen, um weitere Einstellungen („Like“/Abbrechen usw.) anzuzeigen. Die Einstellungen können je nach App variieren.

Navigation Öffneder App Landkarten

Tippen Sie im Hauptmenu der App Android Auto auf das Karten-Symbol, um auf Google Maps oder andere Navigations-Apps von Drittanbietern (wie Waze) zuzugreifen.

Navigation

Drücken Sie die Sprachsteuerungstaste, geben Sie dann ein Ziel (z. B. Ok Google, navigiere mich nach Hause) oder einen POI ein, um die Google-Suche zu aktivieren.

Halten Sie Taste Mode gedrückt, um die Spracherkennungsfunktion zu aktivieren: Suchen Sie nach Orten, Fragen Sie nach Verkehrsinformationen zu einer Route oderändern Sie eine Route.

Routenübersicht

Google Maps zeit Its Ziel und die Routenoptionen an.

INFORMATION

Das System Android Auto erfordert die App Android Auto, die aus der App Google Play heruntergeladen und auf einem Smartphone mit Android Lollipop 5.0 oder higher installiert werden muss.

Warning!

Einige Verwendungsmöglichkeiten Ihr Smartphones können in Ihr dem Land während der Fahrt illegal sein, daßher sollen den Sie alle Einschränkungen kennen und befolgen. Wenn Sie Zweifel an einer Funktion haben, verwenden Sie sie nur bei stehendem Fahrzeug. Benutzen Sie keine Funktion, wenn dies unter den gegebenen Fahrbedingungen nicht sicher ist.

Starten von Android Auto

Schlieben Sie ein mit Android Auto kompatibles Gerät über das USB-Kabel an diesen Gerät an. Die App Android Autowird automatisch gestartet oder Sie konnen jederzeit über das Hauptmenu zu ihr wechseln.

Achtung: Wenn ein Android Auto-fahiges Gerät mit diesen Gerät gekoppelt ist, wird es auch über Bluetooth gekoppelt. Wenn bereits fünf Geräte gekoppelt sind, wird eine Meldung angezeigt, in der Sie aufgeforderdert werden, die Verbindung zum Gerät zu trennen. Wenn Sie die Verbindung zum Gerät trennen möchten, tippen Sie auf [Zustimmen]. Wenn Sie ein weiteres Gerät Löschen möchten, tippen Sie auf [BT-Einstellungen] und Löschen Sie die Geräte manuell.

Hinweis: Wenn Android Auto eingeschaltet wird, während Sie mit einem anderen Mobiltelefon als einem mit Android Auto kompatiblen Gerät Telefonieren, wird die Bluetooth-Verbindung nach Beendigung des Geschäfts auf das mit Android Auto kompatible Gerät umgeschaltet.

Die Integration von Android Auto in Ihr Fahrzeug wird „wie besehen" zur Verfügung gestellt und kann weder jetzt noch in Zukunft die Leistung oder Funktionalität von Android Auto garantieren, unter anderem aufgrund von Softwareänderungen an Android Auto / Android OS, Serviceunterbrechnungen oder der Inkompatibilität oder Veralterung der im Fahrzeug integrierten Hardware oder Software. Aufgrund von Aktualisierungen durch Dritte kann sich der Funktionsumfang ohne vorherige Ankündigungändern.

M5.0x6.0mm

M5.0x5.0mm

Montageanleitung

• Wenden Sie sich im Zweifelsfall an ihren örtlichen CarAudio-Spezialisten, um Hilfe bei der Installation zu erhalten.

• Je nach Fahrzeug können weitere Zubehörteile, Adapter und Rahmen erforderlich sein. Ein lokaler Car-Audio-Spezialist wird Sie bei der Installation Unterstützung können.

• Installationsfehler konnen zu Schäden an der Fahrzeugelektrik oder am Gerät führen.

Anschlussplan

Verbindungen:

• REVERSE: Rückfahrssignal vom Fahrzeug, wird benötigt, um die Rückfahrkamera zu aktivieren
  P.ANT: Umschaltbare Spannungsvorsorgung fur die aktive Antenne (12 V / max. 200 mA)
  ACC: Zündungssignal
  P.CONT: Schaltbare Spannungsvorsorgung für externen Verträger (12 V / max. 200 mA)
  ILLUMI: Fahrzeugbeleuchtung, wird für den Dimm-Modus „auto" bestehtigt, nur DC 12 V, PWM-Signal kann zum Blinken der Anzeige führen!
  PARKING: Anschluss an Handbremssignal
  WHEEL KEY: Eingang SWC (Lenkradsteuerung)

Anschlüsse:

B+: Spannungsausgang (eingeschaltet, wenn ACC eingeschaltet ist) (12 V / max. 500 mA)
- CAMERA 12V: Kamerastromversorgung (eingeschaltet, wenn Quelle Kamera aktiv ist) (12 V / max. 200 mA)
DAB-Phantomspeisung (12 V / max. 100 mA)

Hinweis:

Der ACC muss angeschlossen und eingeschaltet sein, damit das Gerät Funktioniert. Das Gerät Funktioniert nicht ohne ACC. Schließen Sie ACC nicht direkt an die BATTERIE an - dies führt zu einer starken Entladung der Batterie.

Damit alle Einstellungen und der Speicher erhalten bleiben, muss die BATTERIE dauerhaft angeschlossen sein.

Nachfolgend finden Sie eine Fehler und deren mögliche Lösungen. Sollten Sie weiterhin Probleme mit dem Gerät haben, wenden Sie sichitte an ihren Fachhändler oder an das Blaupunkt Service Center. Bei Problumen lessen Sie die Installation von einem Fachmann überprüfen oder durchfuhren. Die meisten Probleme, die auftreten konnen, sind auf Verbindungsfehler und Handhabungsfehler zurückzuführen.

Nach der Installation leuchten die Airbag-Kontrolleuchten am Armaturenbrett des Fahrzeugs auf / der Tachometer Funktioniert nicht usw:

Das Gerät wurde offenbar falsch angeschlossen. Klemmen Sie sofort die Fahrzeugbatterie ab und entfern den Sie das Radio. Die Installation muss von einem Fachmann durchgeführt/geprüft werden.

Bei hohenen Lautstärken schaltet sich das Gerät komplett ab oder das Display blinkt:

Überprüfen Sie den Durchmesser der Verkabelung. Die Installation muss von einem Fachmann durchgeführt/geprüft werden.

Die Fernbedienung Funktioniert nicht:

Prufen Sie, ob die Batterien richtig eingelegt sind. Batterien überprüfen/ austauschen.

Das Gerät schaltet sich nicht ein / das Gerät reagiert nicht auf Zündung:

Prufen Sie, ob ACC / die Batterie richtig angeschlossen ist. Prufen Sie, ob das Gerät richtig angeschlossen ist. Die Installation muss von einem Fachmann durchgeführt/geprüft werden. Hinweis: Dieses Gerät Funktioniert nur mit aktiver Zündung.

Das Gerät empfängt keine oder nur schlecht Funksignale:

Prufen Sie die Antenne für den entsprechenden Empfangsbereich. Prufen Sie, ob eventuell ein Phantomspeiseadaptor besteht wird.

USB, CD, SD oder andere Medien können auf thism Gerät nicht wiedergegeben werden:

Prufen Sie den Betrieb mit anderen Medien, formatieren Sie das Medium oder verwenden Sie andere Mediendateien. Informieren Sie sich in der Bedienungsanleitung über kompat-ible Speichermedien.

Kein Kamerabild/-ton:

Überprüfen Sie die Kameraverbindung, überprüfen Sie die Systemeinstellungen des Geräts. Als Test können Sie die Kamera an den AV-IN-Anschluss anschließen und sehen, ob sie mit thisem Anschluss Funktioniert.

Keine Videowiedergabe:

Überprüfen Sie den korrekten Anschluss des Bremssignals. Ziehen Sie die Handbremse an, um die Videowiedergabe zu erlauben.

Bluetooth-Verbindungsprobleme, z. B. Kontakte werden nicht angezeigt, Telefon verbindet sich nicht, Anrufer ist nicht zu horen:

Suchen Sie nach Software-Updates für Ihr Telefon oder Radio. Trennen Sie das Telefon vom Gerät, entfernen Sie das Telefon aus der Liste auf dem Gerät und schließen Sie es erneut an. Bestätigen Sie alle Autorisierungsanfragen auf Ihrlem Telefon durch Tippen auf JA. Versuchen Sie es mit einem anderen Telefon.

Der Anrufer kann mich nicht horen:

Überprüfen Sie den Anschluss des externen Mikrofons. Überprüfen Sie die Mikrofoneinstellung in den Bluetooth-Einstellungen. Versuchen Sie es mit einem anderen Telefon.

Der Bildschirm hat keine, falsch beleuchtete oder unterbelichtete Pixel:

Trotz sorgfältigster und modernster Produktionsverfahren ist es leider technologiebedingt unvermeidlich, dass bei LCD-Bildschirmen sogenannte Pixelfehler auftreten. Sie konnen von Anfang an vorhanden sein oder im Laufe der Zeit auftreten. Bei einer geringen Anzahl solcher Fehler ist this doesn't make sense to use the system.

SUB-OUT oder seine Einstellmöglichkeiten am Gerät Funktionieren nicht:

Vergewissern Sie sich, dass der Subwoofer korrekt an den SUB-OUT-Ausgang these Geräts angeschlossen ist, da sonst die Optionen im Sound Setup nicht Funktionieren. Stellen Sie sicher, dass der SUB-OUT im Setup eingeschaltet ist.

Hier nicht aufgeführte Störung / Problem. Gerätefung- tion nicht wie erwartet / Gerät verhält sich nicht wie erwartet:

Setzen Sie das Gerät auf die Werkseinstellungen darüber. Prüfen Sie, ob die Software auf dem neuesten Stand ist; die neuesten Software-Updates finden Sie auf unserer Homepage.

26 Controls Device

27 Controls Remote Contro

28 Safety notes

28 Symbols used

28 Road safety

Gendanner fabriksindstlinger

Advarsel: Alle personlige indstlinger slettes!

1. NU-tast
2. hrog lydstyrke-tast
3. Stammekommando-tast (til Telefon)

4. Demylydstyrke-tast

5. Tand/mute-tast:
   Kort tryk: Mute lydkilde
   Langt tryk: Udstyret slukkes

6. Intern mikrofon

Folgende Funktioner er tilgengelige pa equalizer-skaerm

2:

Generelle telefonskaermfunktioner:

Folgende kontroller er tilgengelige for de feste koretojer:

Tilgengelige indstlinger

221 Bedradingsschema

222 Probleemoplossing

Multimedia aufspelen starten

• De beller kan me nicht horen:

Blaupunkt SERIES 600

Blaupunkt Competence Center

Car Multimedia & Foldable-E-Bikes

Evo-Sales GmbH

Hastenbecker Weg 33

31785 Hameln / Deutschland
