Produkttyp	Industrieschleifer-Bohrer mit langem Hals
Marke	PROXXON
Modell	LBSE (LBS/E)
Kategorie	Multifunktionswerkzeuge
Länge	Ca. 300 mm
Gewicht	Ca. 630 g
Netzspannung	230 V, 50/60 Hz
Leistungsaufnahme	100 W max.
Drehzahl	5.000 bis 22.000 U/min
Schallpegel	≤ 70 dB(A)
Handgelenkvibration	≤ 2,5 m/s²
Adapterdurchmesser	20 mm
Halslänge	75 mm
Spannzangentyp	Spannzangen (Futter nicht austauschbar)
Mitgelieferte Spannzangen	6 Stück: 1,0 / 1,5 / 2,0 / 2,4 / 3,0 / 3,2 mm
Bearbeitbare Materialien	Stahl, Nichteisenmetalle, Glas, Holz, Mineralien, Keramik
Hauptfunktionen	Bohren, Fräsen, Schleifen, Polieren, Bürsten, Entrosten, Gravieren, Meißeln, Schneiden
Empfohlene Verwendung	Bearbeitung von Hohlräumen, tiefen Bohrungen, Innenflächen von Rohren
Wartung	Nach jedem Gebrauch mit einem weichen Tuch oder Pinsel reinigen; keine Lösungsmittel verwenden
Reinigung	Mildes Seifenwasser oder geeignetes Reinigungsmittel; Benzin und Alkohole vermeiden
Sicherheitshinweise	Schutzbrille und Staubmaske tragen; vor Werkzeugwechsel Netzstecker ziehen
Reparaturen	Nur durch qualifiziertes Personal; Original PROXXON Ersatzteile verwenden
Zulassungen	CE (EMV 2014/30/EU, Maschinen 2006/42/EG)
Garantie	Händler kontaktieren; ausgeschlossen sind Überlastung, äußere Schäden und normale Abnutzung
Empfohlenes Zubehör	Bohrständer, Universalhalter (siehe PROXXON Katalog)

Häufig gestellte Fragen - LBSE PROXXON

Wie stelle ich die Drehzahl ein?

Verwenden Sie den Drehzahlregler (Pos. 1 in der Abbildung), um die Drehzahl von 5.000 bis 22.000 U/min einzustellen. Generell benötigen Werkzeuge mit kleinem Durchmesser eine höhere Drehzahl, große Durchmesser eine niedrigere Drehzahl.

Wie wechsele ich ein Werkzeug (Spannzange)?

Ziehen Sie den Netzstecker. Drehen Sie die Spannmutter leicht, drücken Sie die Arretiertaste bis zum Einrasten, dann schrauben Sie die Mutter ab. Ersetzen Sie Werkzeug und passende Spannzange (gleicher Schaftdurchmesser). Ziehen Sie die Mutter fest. Verwenden Sie bei Bedarf den Spannschlüssel.

Welche Materialien können mit der LBSE bearbeitet werden?

Das Gerät kann Stahl, Nichteisenmetalle, Glas, Holz, Mineralien und Keramik bearbeiten.

Was sind die wichtigsten Sicherheitshinweise?

Tragen Sie stets eine Schutzbrille und ggf. eine Staubmaske. Ziehen Sie vor jedem Werkzeugwechsel den Netzstecker. Drücken Sie niemals die Arretiertaste, während das Gerät läuft. Halten Sie die Lüftungsschlitze sauber.

Wie reinige und warte ich das Gerät?

Reinigen Sie das Gerät nach jedem Gebrauch mit einem weichen Tuch oder Pinsel. Verwenden Sie milde Seife oder ein geeignetes Reinigungsmittel. Vermeiden Sie Lösungsmittel und alkoholhaltige Produkte, die die Kunststoffteile angreifen. Stellen Sie sicher, dass die Kühlöffnungen staubfrei sind.

Kann man Zubehör anderer Marken verwenden?

PROXXON empfiehlt, ausschließlich PROXXON Zubehör und Wechselwerkzeuge zu verwenden. Die Verwendung von Produkten anderer Hersteller kann die Sicherheit und Leistung beeinträchtigen; der Hersteller übernimmt keine Haftung für Schäden.

Was tun bei Blockieren des Werkzeugs während des Betriebs?

Schalten Sie das Gerät sofort aus und halten Sie es ruhig, bis das Werkzeug vollständig zum Stillstand kommt. Versuchen Sie niemals, ein blockiertes Werkzeug während des Drehens zu entfernen. Ermitteln Sie die Ursache der Blockierung (zu hoher Druck, ungeeignetes Material usw.) und beseitigen Sie diese, bevor Sie das Gerät wieder einschalten.

Wie montiere ich das Gerät auf einen Bohrständer?

Mithilfe des 20-mm-Adapters am Hals kann das Gerät auf einen Bohrständer oder Universalhalter montiert werden. Spannen Sie es in die Schelle der Halterung. Dies ermöglicht eine präzise Führung und erleichtert Fräs- und Bohrarbeiten.

Was ist die maximal zulässige Drehzahl der Wechselwerkzeuge?

Die maximale Drehzahl des Geräts beträgt 22.000 U/min. Die auf dem Wechselwerkzeug angegebene maximal zulässige Drehzahl ist unbedingt einzuhalten. Überschreitung kann zu Werkzeugbruch und schweren Verletzungen führen.

Wie erhalte ich Ersatzteile oder eine Reparatur?

Wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Für Reparaturen kontaktieren Sie den PROXXON Kundendienst oder einen qualifizierten Fachmann. Verwenden Sie ausschließlich Original PROXXON Ersatzteile. Weitere Informationen unter www.proxxon.com.

BEDIENUNGSANLEITUNG LBSE PROXXON

Beim Lesen der Gebrauchsanleitung Bildseiten herausklappen.

English

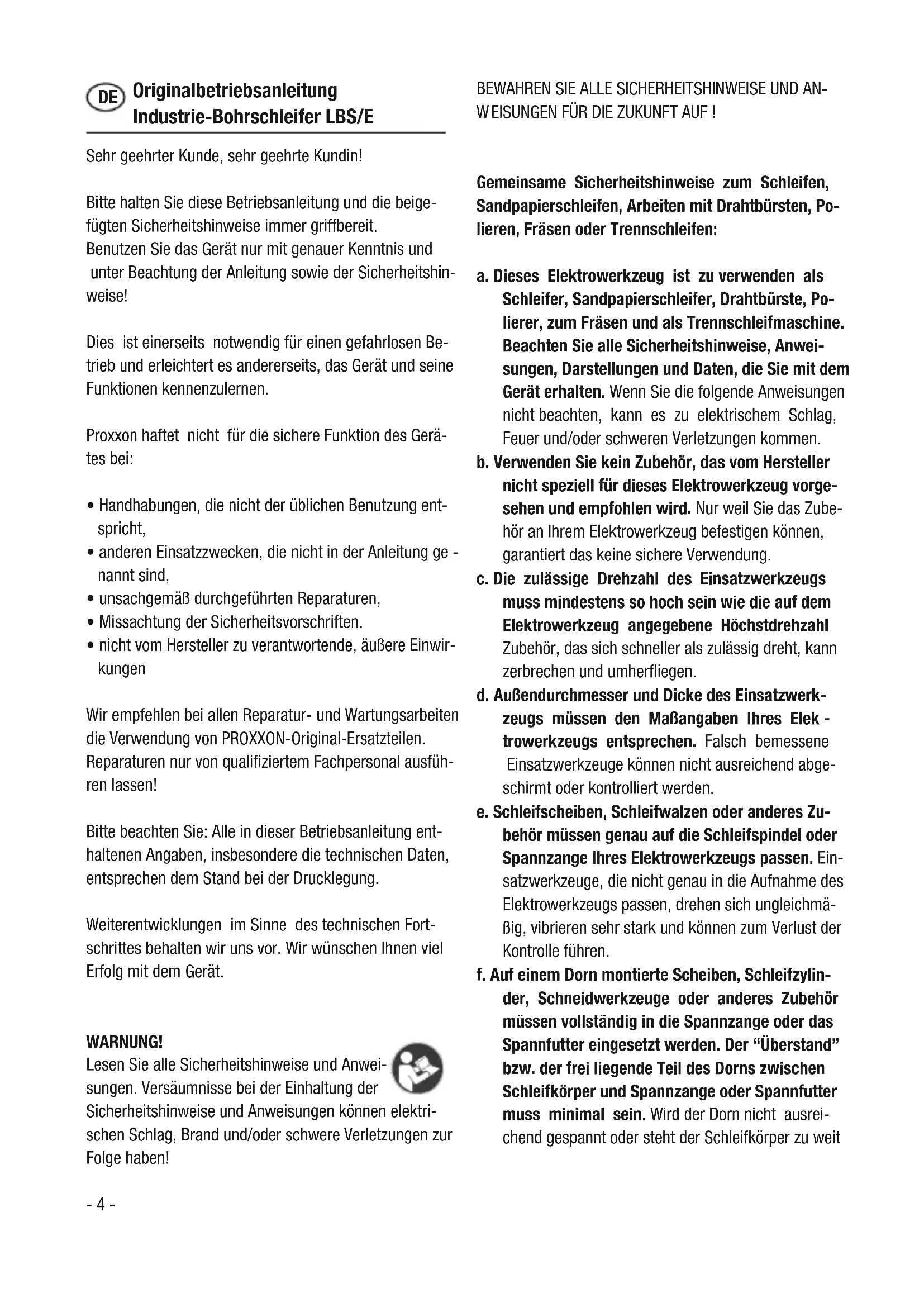

DE Originalbetriebsanleitung Industrie-Bohrschleifer LBS/E

Sehr geehrter Kunde, sehr geehrte Kundin!

Bitte halten Sie diese Betriebsanleitung und die beigefügten Sicherheitshinweise immer griffbereit. Benutzen Sie das Gerät nur mit genauer Kenntnis und unter Beachtung der Anleitung sowie der Sicherheitshinweise!

Dies ist einerseits notwendig für einen gefahrlosen Betrieb und erleichtert es andererseits, das Gerät und seine Funktionen kennenzulernen.

Proxxon haftet nicht für die sichere Funktion des Gerätes bei:

• Handhabungen, die nicht der üblichen Benutzung entspricht,
• anderen Einsatzzwecken, die nicht in der Anleitung genannt sind,
• unsachgemäß durchgeführten Reparaturen,
• Missachtung der Sicherheitsvorschriften.
• nicht vom Hersteller zu verantwortende, äußere Einwirkungen

Wir empfehlen bei allen Reparatur- und Wartungsarbeiten die Verwendung von PROXXON-Original-Ersatzteilen. Reparaturen nur von qualifiziertem Fachpersonal ausführen lassen!

Bitte beachten Sie: Alle in dieser Betriebsanleitung enthaltenen Angaben, insbesondere die technischen Daten, entsprechen dem Stand bei der Drucklegung.

Weiterentwicklungen im Sinne des technischen Fortschrittes behalten wir uns vor. Wir wünschen Ihnen viel Erfolg mit dem Gerät.

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben!

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

Gemeinsame Sicherheitshinweise zum Schleifen, Sandpapierschleifen, Arbeiten mit Drahtbürsten, Polieren, Fräsen oder Trennschleifen:

a. Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Sandpapierschleifer, Drahtbürste, Polierer, zum Fräsen und als Trennschleifmaschine. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgende Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.
b. Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wird. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.
c. Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.
d. Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elek - trowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
e. Schleifscheiben, Schleifwalzen oder anderes Zubehör müssen genau auf die Schleifspindel oder Spannzange Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau in die Aufnahme des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.
f. Auf einem Dorn montierte Scheiben, Schleifzylinder, Schneidwerkzeuge oder anderes Zubehör müssen vollständig in die Spannzange oder das Spannfutter eingesetzt werden. Der "Überstand" bzw. der frei liegende Teil des Dorns zwischen Schleifkörper und Spannzange oder Spannfutter muss minimal sein. Wird der Dorn nicht ausreichend gespannt oder steht der Schleifkörper zu weit

vor, kann sich das Einsatzwerkzeug lösen und mit hoher Geschwindigkeit ausgeworfen werden.

g. Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifwalzen auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.

h. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

i. Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutz-ausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegflie-gen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

j. Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

k. Halten Sie das Elektrowerkzeug beim Starten stets gut fest. Beim Hochlaufen auf die volle Dreh-

zahl kann das Reaktionsmoment des Motors dazu führen, dass sich das Elektrowerkzeug verdreht.

I. Wenn möglich, verwenden Sie Zwingen, um das Werkstück zu fixieren. Halten Sie niemals ein kleines Werkstück in der einen Hand und das Elektrowerkzeug in der anderen, während Sie es benützen. Durch das Festspannen kleiner Werkstücke haben Sie beide Hände zur besseren Kontrolle des Elektrowerkzeugs frei. Beim Trennen runder Werkstücke wie Holzdübel, Stangenmaterial oder Rohre neigen diese zum Wegrollen, wodurch das Einsatzwerkzeug klemmen und auf Sie zu geschleudert werden kann.

m. Halten Sie das Anschlusskabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Kabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.

n. Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

o. Ziehen Sie nach dem Wechseln von Einsatzwerkzeugen oder Einstellungen am Gerät die Spannzangenmutter, das Spannfutter oder sonstige Befestigungselemente fest an. Lose Befestigungselemente können sich unerwartet verstellen und zum Verlust der Kontrolle führen; unbefestigte, rotierende Komponenten werden gewaltsam herausgeschleudert.

p. Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren.

q. Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.

r. Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.

s. Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von

Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Weitere Sicherheitshinweise für alle Anwendungen Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifband, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a. Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlagkräfte beherrschen.
b. Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
c. Verwenden Sie kein gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

d. Führen Sie das Einsatzwerkzeug stets in der gleichen Richtung in das Material, in der die Schneidkante das Material verlässt (entspricht der gleichen Richtung, in der die Späne aus geworfen werden). Führen des Elektrowerkzeugs in die falsche Richtung bewirkt ein Ausbrechen der Schneidkante des Einsatzwerkzeuges aus dem Werkstück, wodurch das Elektrowerkzeug in diese Vorschubrichtung gezogen wird.
e. Spannen Sie das Werkstück bei der Verwendung von Drehfeilen, Trennscheiben, Hochgeschwindigkeitsfräswerkzeugen oder Hartmetall-Fräswerkzeugen stets fest. Bereits bei geringer Verkan- tung in der Nut verhaken diese Einsatzwerkzeuge und können einen Rückschlag verursachen. Bei Ver- haken einer Trennscheibe bricht diese gewöhnlich. Bei Verhaken von Drehfeilen, Hochgeschwindigkeits- fräswerkzeugen oder Hartmetall-Fräswerkzeugen, kann der Werkzeugeinsatz aus der Nut springen und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

Besondere Sicherheitshinweise zum Schleifen und Trennschleifen:

a. Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und nur für die empfohlenen Einsatzmöglichkeiten. Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.
b. Verwenden Sie für konische und gerade Schleifstifte mit Gewinde nur unbeschädigte Dorne der richtigen Größe und Länge, ohne Hinterschneidung an der Schulter. Geeignete Dorne vermindern die Möglichkeit eines Bruchs.
c. Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.

d. Meiden Sie mit Ihrer Hand den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von Ihrer Hand wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.
e. Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.
f. Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
g. Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe des Trennschnitts als auch an der Kante.
h. Seien Sie besonders vorsichtig bei Tauchschnitten in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Besondere Sicherheitshinweise zum Arbeiten mit Drahtbürsten:

a. Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch dünne Kleidung und/oder die Haut dringen.
b. Lassen Sie Bürsten vor dem Einsatz mindestens eine Minute mit Arbeitsgeschwindigkeit laufen.

Achten Sie darauf, dass in dieser Zeit keine andere Person vor oder in gleicher Linie mit der Bürste steht. Während der Einlaufzeit können lose Drahtstücke wegfliegen.

c. Richten Sie die rotierende Drahtbürste von sich weg! Beim Arbeiten mit diesen Bürsten können kleine Partikel oder winzige Drahtstücke mit hoher Geschwindigkeit wegfliegen und durch die Haut dringen.

Schutzklasse II-Gerät

Nur zum Gebrauch in trockenen Räumen

Tragen Sie immer eine Schutzbrille!

Gerät bitte nicht über den Hausmüll entsorgen.

Beschreibung der Maschine

Der PROXXON - Industriebohrschleifer LBS/E ist das ideale Gerät zum Feinbohren, Fräsen, Schleifen, Polieren, Bürsten, Entrosten, Gravieren, Ziselieren und Trennen. Sie können Stahl, NE- Metall, Glas, Holz, Mineralien und Keramik bearbeiten.

Durch den langen Hals eignet sich das Gerät ganz besonders für die Bearbeitung in schwer zugänglichen Hohlräumen, so z. B. für die Innenseite von Rohren, tiefen Bohrungen und Hohlräumen.

Die Bohrspindel wird durch ein Präzisionskugellager spielfrei im Aluminium-Druckgußgehäuse gelagert. Ein leiser, permanent erregter Spezialmotor mit elektronischer Drehzahlregelung sorgt für maximale Leistung bei minimaler Baugröße. Kompaktgehäuse aus glasfaserverstärktem Nylon mit 20 mm Passung am Aluminiumgehäuse.

Mit der 20 mm-Passung über die gesamte Halslänge (75 mm lang) lässt sich das Gerät in z. B. Bohrständer einspannen und kann dann ganz durchgeschoben werden. Die sich dann ergebende freie Länge ermöglicht beste Zugänglichkeit auch bei komplizierten Arbeitsaufgaben.

Die mitgelieferten Stahlspannzangen erleichtern den Werkzeugwechsel und bieten eine wesentlich höhere Rundlaufgenauigkeit als ein Bohrfutter.

Legende

1. Drehzahlregelknopf
2. EIN - AUS - Schalter
3. Aufhängebügel
4. Netzleitung
5. Arretierknopf
6. Überwurfmutter für Stahlspannzange
7. Passung für Bohrständer (∅ 20 mm)
8. Stahlspannzangen
9. Futterschlüssel

Technische Daten

Länge: ca. 300 mm

Gewicht: ca. 630 g

Passung: ∅ 20 mm

Motor

Spannung: 230 V, 50/60 Hz

Drehzahl: 5.000 - 22.000/min

Leistungsaufnahme: max. 100 W

Geräuschentwicklung: ≤ 70 dB (A)

Bitte beachten Sie, dass insbesondere die Schall- und Vibrationsmessungen mit Proxxon-Einsatzwerkzeugen durchgeführt worden sind. Wir können bei der Verwendung von Fremdfabrikaten nicht für die Einhaltung der hier getroffenen Aussagen garantieren!

Lieferumfang

1 St. Industriebohrschleifer LBS/E
1 St. Aufbewahrungsbox
1 St. Betriebsanleitung
1 St. Sicherheitshinweise
1 St. Schlüssel
6 St. Spannzangen (1,0-1,5-2,0-2,4-3,0 und 3,2 mm)

Bedienung

Achtung!

• Arretierknopf niemals drücken, solange das Gerät läuft.
• Einsatzwerkzeuge dürfen in Abhängigkeit der Spannzangengröße einen Schaftdurchmesser von max. 3,2 mm haben.
• Einsatzwerkzeuge so kurz wie möglich einspannen. Achten Sie darauf, dass der Überstand des Werkzeug-schaftes aus der Spannzange nicht mehr als 30 mm beträgt. Lang herausstehende Schäfte verbiegen leicht und verursachen schlechten Rundlauf.
• Verwenden Sie keinesfalls Einsatzwerkzeuge mit einer Dornlänge von mehr als 55 mm!
• Bei der Verwendung von Spannzangen Immer darauf achten, dass die Spannzange und das verwendete Werkzeug den gleichen Schaftdurchmesser haben! Der Dorn des Werkzeugs muss fest und sicher in der Spannzange sitzen!
• Nicht mit beschädigten, verbogenen oder verschlissenen Einsatzwerkzeugen arbeiten! Achten Sie auf einwandfreien Zustand der Werkzeuge. Beschädigte oder verschlissene Werkzeuge können brechen und so zu Verletzungen führen!
• Achten Sie bei der Aufbewahrung der Einsatzwerkzeuge darauf, dass diese zuverlässig vor Beschädigung geschützt sind!

Werkzeug einspannen, bzw. wechseln (Fig. 2):

Achtung:

Vor dem Werkzeugwechsel immer Netzstecker ziehen!

1. Überwurfmutter 1 leicht drehen und dabei gleichzeitig den Arretierknopf drücken, bis dieser einrastet.
2. Mutter einige Umdrehung lösen und Werkzeug wechseln.
3. Falls die Spannzange ebenfalls ausgetauscht werden soll, Mutter ganz abdrehen, Spannzange wechseln und Mutter wieder leicht von Hand andrehen.
4. Einsatzwerkzeug einsetzen und mit dem mitgelieferten Schlüssel 3 festziehen.

Der Industriebohrschleifer LBS/E wurde ergonomisch so gestaltet, dass man ihn beim Arbeiten gut handhaben und präzise führen kann. Ds Gewinde der Spannzangen-mutter ist in das Maschinengehäuse versenkt. Der Einsatz eines Bohrfutters ist aus diesem Grund nicht möglich.

Arbeiten mit dem Gerät

Achtung:

• Nicht ohne Schutzbrille arbeiten.
• Bei starkem Staubanfall bzw. gesundheitsschädlichen Stäuben Schutzmaske tragen.
• Nicht die Höhe des Anpressdrucks, sondern die richtige und gleichmäßige Drehzahl bringt hohe Schleifleistung!
• Tendenziell gilt: Einsatzwerkzeuge mit kleinerem Durchmesser benötigen höhere Drehzahlen als welche mit größerem Durchmesser.

• Achtung: Beachten Sie unbedingt die zulässige Höchstdrehzahl des Einsatzwerkzeugs! Bei Überschreiten der zulässigen Höchstdrehzahl kann es zu Bruch des Werkzeugs kommen. Umherfliegende Teile können Schäden und schwere Verletzungen verursachen!

• Zum Einschalten Schalter 2 (Fig.1) betätigen und die der Arbeit entsprechende Drehzahl am Drehzahleinstellknopf 1 (Fig. 1) einstellen. Dabei gilt grundsätzlich, dass Werkzeuge mit kleineren Durchmesser mit höheren Drehzahlen, Werkzeuge mit größeren Durchmesser mit eher kleineren Drehzahlen betrieben werden müssen, um optimale Ergebnisse zu erzielen.

• Falls Sie das Gerät beim Arbeiten mit der Hand führen möchten, fassen Sie es beim Fräsen oder Gravieren wie einen Kugelschreiber an. Dabei die Lüftungsschlitze nicht verdecken (Fig. 3). Bei größeren Arbeiten sollten Sie das Gerät wie einen Hammerstiel halten (Fig. 4).
• Ideal lässt es sich arbeiten, wenn Sie das Gerät an der 20 mm-Passung in einem Bohrständer einem Universalhalter oder vergleichbaren Vorrichtungen einspannen.
• Vielfältige weitere Einsatzgebiete erschließen sich bei der Kombination Ihres Industriebohrschleifers LBS/E mit anderen Maschinen und Geräten!

Wartung, Reinigung und Pflege

Achtung:

Vor jeglicher Einstellung, Instandhaltungsmaßnahme oder Instandsetzung Netzstecker ziehen!

Hinweis:

Jedes Gerät wird beim Arbeiten durch Staub verunreinigt. Pflege ist daher unerlässlich. Für eine lange Lebensdauer sollten Sie das Gerät allerdings nach jedem Gebrauch mit einem weichen Lappen oder Pinsel reinigen.

Dabei darf milde Seife oder eine anderes geeignetes Reinigungsmittel benutzt werden. Lösungsmittel- oder alkoholhaltige Reinigungsmittel (z. B. Benzin, Reinigungsalkohole etc.) sind zu vermeiden, da diese die Kunststoffgehäuseschalen angreifen könnten.

Halten Sie die Öffnungen, die für die Kühlung des Motors notwendig sind, immer frei von Staub und Schmutz.

Zubehör

Für nähergehende Informationen zum Zubehör fordern Sie bitte unseren Geräte-Katalog unter der im Garantiehinweis auf der letzten Seite angegebenen Adresse an.

Bitte beachten Sie generell:

Proxxon-Einsatzwerkzeuge sind zum Arbeiten mit unseren Maschinen konzipiert und damit optimal für die Verwendung mit diesen geeignet.

Wir übernehmen bei der Verwendung von Einsatzwerkzeugen von Fremdfabrikaten keinerlei Gewährleistung für die sichere und ordnungsgemäße Funktion unserer Geräte!

Service-Hinweis

Bitte beachten Sie:

Die Netzzuleitung darf nur von unserer Proxxon-Service-abteilung oder einer qualifizierten Fachkraft ersetzt werden!

Entsorgung

Bitte entsorgen Sie das Gerät nicht über den Hausmüll! Das Gerät enthält Wertstoffe, die recycelt werden können. Bei Fragen dazu wenden Sie sich bitte an Ihre lokalen Entsorgungsunternehmen oder andere entsprechenden kommunalen Einrichtungen.

C E-Konformitätserklärung

Name und Anschrift des Herstellers:

PROXXON S.A.

6-10, Härebierg

L-6868 Wecker

Produktbezeichnung: LBS/E

Artikel Nr.: 28485

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Richtlinien und normativen Dokumenten übereinstimmt:

EU-EMV-Richtlinie 2014/30/EU

DIN EN 55014-1 / 05.2012

DIN EN 55014-2 / 11.2014

DIN EN 61000-3-2 / 03.2015

DIN EN 61000-3-3 / 03.2014

EU-Maschinenrichtlinie

2006/42/EG

DIN EN 60745-1 / 01.2010

DIN EN 60745-2-23 / 11.2013

Datum: 14.06.2016

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

Geschäftsbereich Gerätesicherheit

Der CE-Dokumentationsbevollmächtigte ist identisch mit dem Unterzeichner.

DIN EN 55014-1 / 05.2012

DIN EN 55014-2 / 11.2014

DIN EN 61000-3-2 / 03.2015

DIN EN 61000-3-3 / 03.2014

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

DIN EN 55014-1 / 05.2012

DIN EN 55014-2 / 11.2014

DIN EN 61000-3-2 / 03.2015

DIN EN 61000-3-3 / 03.2014

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

DIN EN 55014-1 / 05.2012

DIN EN 55014-2 / 11.2014

DIN EN 61000-3-2 / 03.2015

DIN EN 61000-3-3 / 03.2014

DIN EN 55014-1 / 05.2012

DIN EN 55014-2 / 11.2014

DIN EN 61000-3-2 / 03.2015

DIN EN 61000-3-3 / 03.2014

Ing. Dipl. Jörg Wagner

PROXXON S.A.

DIN EN 55014-1 / 05.2012

DIN EN 55014-2 / 11.2014

DIN EN 61000-3-2 / 03.2015

DIN EN 61000-3-3 / 03.2014

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

DIN EN 55014-1 / 05.2012

DIN EN 55014-2 / 11.2014

DIN EN 61000-3-2 / 03.2015

DIN EN 61000-3-3 / 03.2014

EU-maskindirektiv 2006/42/EF

DIN EN 60745-1 / 01.2010

DIN EN 60745-2-23 / 11.2013

Dato: 14.06.2016

DIN EN 55014-1 / 05.2012

DIN EN 55014-2 / 11.2014

DIN EN 61000-3-2 / 03.2015

DIN EN 61000-3-3 / 03.2014

EG maskindirektiv 2006/42/EG

DIN EN 60745-1 / 01.2010

DIN EN 60745-2-23 / 11.2013

Datum: 14.06.2016

DIN EN 55014-1 / 05.2012

DIN EN 55014-2 / 11.2014

DIN EN 61000-3-2 / 03.2015

DIN EN 61000-3-3 / 03.2014

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

DIN EN 55014-1 / 05.2012

DIN EN 55014-2 / 11.2014

DIN EN 61000-3-2 / 03.2015

DIN EN 61000-3-3 / 03.2014

AB Makine Direktifi 2006/42/AT

DIN EN 60745-1 / 01.2010

DIN EN 60745-2-23 / 11.2013

Tarih: 14.06.2016

DIN EN 55014-1 / 05.2012

DIN EN 55014-2 / 11.2014

DIN EN 61000-3-2 / 03.2015

DIN EN 61000-3-3 / 03.2014

Dyrektywa maszynowa

WE 2006/42/EG

DIN EN 60745-1 / 01.2010

DIN EN 60745-2-23 / 11.2013

Data: 14.06.2016

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

DIN EN 55014-1 / 05.2012

DIN EN 55014-2 / 11.2014

DIN EN 61000-3-2 / 03.2015

DIN EN 61000-3-3 / 03.2014

Alle PROXXON-Produkte werden nach der Produktion sorgfältig geprüft. Sollte dennoch ein Defekt auftreten, wenden Sie sich bitte an den Händler, von dem Sie das Produkt gekauft haben. Nur dieser ist für die Abwicklung aller gesetzlicher Gewährleistungsansprüche zuständig, die sich ausschließlich auf Material- und Herstellerfehler beziehen.

Unsachgemäße Anwendung wie z.B. Überlastung, Beschädigung durch Fremdeinwirkung und normaler Verschleiß sind von der Gewährleistung ausgeschlossen. Weitere Hinweise zum Thema „Service und Ersatzteil-wesen“ finden Sie auf www.proxxon.com.

GB Service note
