Produkttyp	Polierscheibenmaschine
Marke	PROXXON
Modell	PM 100
Antriebsart	DC-Motor mit Zahnriemenantrieb
Spannung	230 V
Leistung	140 W
Frequenz	50/60 Hz
Drehzahlregelung	1.000 – 3.100 min⁻¹
max. Polierscheibendurchmesser	4 Zoll (102 mm)
Hauptwelle (Abstand Scheibe zu Scheibe)	ca. 360 mm
Lagerung	Kugelgelagert
Abmessungen (L x B x H)	360 x 220 x 250 mm
Gewicht	ca. 5 kg
Schutzisolation	Klasse 1
Lieferumfang	1 harter Stoff-Polierschwabbel (100x15 mm), 1 weicher Stoff-Polierschwabbel (100x15 mm), 1 Universal-Polierriegel (80 g)
Befestigung	Festschrauben oder mit Schraubzwinge (horizontal/vertikal)
Verwendungszweck	Oberflächenbehandlung von Edel- und Nichtedelmetallen sowie Kunststoffen
Schutzvorrichtungen	Verstellbare Schutzhauben für sauberes Arbeiten mit Polierpasten
Zubehör (separat erhältlich)	Filzpolierrad (NO 28 004), weicher Polierschwabbel (NO 28 006), Universal-Polierriegel (NO 28 008)

Häufig gestellte Fragen - PM 100 PROXXON

Welche Materialien kann ich mit der PM 100 polieren?

Die PM 100 eignet sich für Edel- und Nichtedelmetalle wie Gold, Silber, Platin, Kupfer, Messing, Edelstahl sowie Kunststoffe.

Wie wird die Drehzahl eingestellt?

Die Drehzahl wird über eine Vollwellenelektronik stufenlos von 1.000 bis 3.100 U/min geregelt. Stellen Sie die gewünschte Geschwindigkeit je nach Material ein.

Welche Polierscheiben sind kompatibel?

Kompatibel sind Normbürsten und Einsätze bis 4 Zoll (102 mm) Durchmesser. Im Lieferumfang enthalten sind harte und weiche Stoff-Polierschwabbel.

Wie wird die Maschine montiert?

Die PM 100 kann festgeschraubt oder mit der mitgelieferten Schraubzwinge horizontal oder vertikal befestigt werden.

Muss die Maschine gewartet werden?

Die PM 100 ist wartungsarm. Reinigen Sie die Maschine nach Gebrauch von Polierpaste. Überprüfen Sie regelmäßig die Kugellager auf Laufruhe.

Kann ich die Polierscheiben wechseln?

Ja, die Polierscheiben sind austauschbar. Lösen Sie die Befestigung, wechseln Sie die Scheibe und ziehen Sie sie wieder fest. Achten Sie auf den maximalen Durchmesser von 102 mm.

Welche Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie die Schutzhauben beim Polieren mit Pasten. Arbeiten Sie nur mit Schutzbrille. Die Maschine ist schutzisoliert nach Klasse 1, ein FI-Schutzschalter wird empfohlen.

Welche Polierpaste soll ich verwenden?

Verwenden Sie handelsübliche Polierpasten oder Polieremulsionen. Der mitgelieferte Universal-Polierriegel ist für alle genannten Materialien geeignet.

Wie stark ist der Motor?

Der DC-Motor leistet 140 W und bietet ein hohes Anzugsmoment sowie Durchzugskraft – auch bei starkem Anpressdruck.

Kann ich die PM 100 auch zum Schleifen verwenden?

Die PM 100 ist primär zum Polieren konzipiert. Für Schleifarbeiten wird ein separates Gerät empfohlen. Bei Verwendung von Schleifscheiben achten Sie auf die Drehzahlbegrenzung.

BEDIENUNGSANLEITUNG PM 100 PROXXON

Zur Oberflächenbehandlung von Edel- und Nicht-Edelmetallen, auch Kunststoffen.

Wellenantrieb über Zahnriemen: Der Motor behindert nicht mehr den Arbeitsbereich. Das schlanke Gehäuse um die Hauptwelle ermöglicht es, auch die Oberfläche sehr langer und unterschiedlich geformter Werkstücke zu bearbeiten.

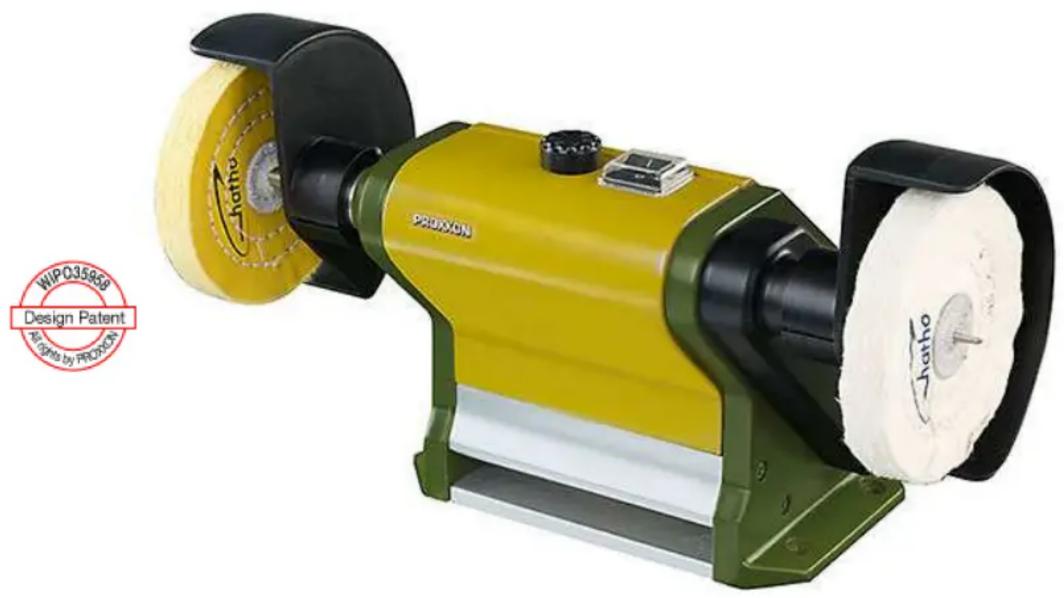

Poliermaschine PM 100

Für Normbürsten und Einsätze bis 4" oder 102 mm. Tragende Konstruktion aus Alu-Seitenteilen mit ausgespindelten Lagerpassungen ermöglicht vibrationsarmen und sehr leisen Lauf.

Mit langer, kugelgelagerter Hauptwelle (Distanz von Scheibe zu Scheibe ca. 360 mm) und verstellbaren Schutzhauben für sauberes Arbeiten mit Polierpasten.

Kräftiger Antrieb durch DC-Motor mit Drehzahlregelung (Vollwellenelektronik). Für hohes Anzugsmoment und enorme Durchzugskraft auch bei starkem Anpressdruck.

Zum Festschrauben, aber auch zur horizontalen und vertikalen Befestigung mittels dazu gehörender Schraubzwinge.

Zur Erstaurüstung gehören: Je 1 Stoff-Polierschwabbel hart und weich (100 x 15 mm) sowie 1 x Universal-Polierriegel (80 g).

Technische Daten:

230 V. 140 W. 50/60 Hz. Regelbare Drehzahl von 1.000 - 3.100/min. Für Polierscheiben bis max. 4" oder ∅ 102 mm. Größe L 360, T 220, H 250 mm. Gewicht ca.5 kg. Schutzisoliert nach Klasse 1.

Zubehör zur Poliermaschine PM 100

Stoff-Polierschwabbel, hart (100 x 15 mm)

Getränkt und besonders steif. Zum Vor- und Glanzpolieren von Gold, Silber, Platin, Kupfer, Messing, Edelstahl und Kunststoff. Anwendung nur mit Polierpaste oder Polieremulsion.

NO 28 000

Stoff-Polierschwabbel, weich (100 x 15 mm)

Zum Hochglanzpolieren von Gold, Silber, Platin, Kupfer, Messing, Edelstahl und Kunststoff. Passt sich der Werkstückkontur an. Anwendung nur mit Polierpaste oder Polieremulsion.

NO 28 002

Filzpolierrad (100 x 15 mm)

Zum Hochglanzpolieren glatter Flächen an Metallen (z. B. Gold, Silber, Messing und Aluminium). Formstabil und mit hoher Standzeit. Gleichmäßiges Polierbild. Für alle Polierpasten.

NO 28 004

Sehr weich. Zum Glanzpolieren von Edel- und Nicht-Edelmetallen sowie Kunststoff. Besonders geeignet an schwer zugänglichen Stellen, die mit festen Scheiben nicht erreichbar sind. Anwendung nur mit Polierpaste oder Polieremulsion.

NO 28 006

Universal-Polierriegel (80 g), hergestellt aus Poliermittel und Wachs

Besonders geeignet zum Polieren und Hochglanzpolieren von Edel- und Nicht-Edelmetallen sowie Kunststoff. Auch zum Auffrischen von angelaufenem Aluminium, Kupfer oder Messing.

NO 28 008
