Dimmer Day & Night - Beleuchtung EHEIM - Kostenlose Bedienungsanleitung

Produkttyp	Dimmer für Aquarienbeleuchtung
Marke	EHEIM
Modell	Dimmer Day & Night
Kategorie	Beleuchtung
Stromversorgung	24 V
Max. Leistung	36 W
Schutzart	IPX4 (geschützt gegen Spritzwasser)
Schutzklasse	III (Niederspannung)
Verwendung	Innenbereich, für Aquarium
Hauptfunktionen	Tag-/Nacht-Dimmung, simulierte Sonnenauf- und -untergänge, 30 Helligkeitsstufen Tag, 4 Stufen Nacht
Einstellbare Beleuchtungsdauer	Ja, standardmäßig 12 h, in 1-Stunden-Schritten einstellbar
Werkskonfiguration	Tagphase 12 h, Nachtphase 12 h
Kompatible Lampen	Nur EHEIM classicLED
Wartung	Mit einem leicht feuchten weichen Tuch reinigen
Sicherheit	Nicht öffnen, nur mit intakten Netzteilen verwenden, vor Wartung trennen
Garantie	In der Anleitung nicht angegeben

Häufig gestellte Fragen - Dimmer Day & Night EHEIM

Wie stelle ich die individuelle Beleuchtungsdauer ein?

Halten Sie beide Tasten gedrückt, bis die rote LED schnell blinkt. Drücken Sie C, um 1 h zu verlängern, oder D, um 1 h zu verkürzen. Warten Sie 20 Sekunden, ohne die Tasten zu berühren, um zu bestätigen.

Wie setze ich die Werkseinstellungen zurück?

Halten Sie beide Tasten gedrückt, bis die rote LED schnell blinkt. Berühren Sie 20 Sekunden lang keine Taste. Der Dimmer kehrt zur Werkskonfiguration zurück (12 h Tag / 12 h Nacht) und startet mit Sonnenaufgang.

Welche Lampen sind mit diesem Dimmer kompatibel?

Dieser Dimmer ist ausschließlich für EHEIM classicLED Lampen ausgelegt.

Ist der Dimmer wasserdicht?

Ja, er hat die Schutzart IPX4, die ihn vor Spritzwasser schützt. Er darf nicht untergetaucht werden.

Kann ich den Dimmer mit einer Lampe einer anderen Marke verwenden?

Nein, die Verwendung ist ausschließlich für EHEIM classicLED Lampen vorgesehen. Die Verwendung mit anderen Lampen kann das Gerät beschädigen oder ein Risiko darstellen.

Wie stelle ich die Helligkeit während der Tag- oder Nachtphase ein?

Drücken Sie während der gewünschten Phase C, um die Helligkeit zu erhöhen, oder D, um sie zu verringern. Die Einstellung wird automatisch gespeichert.

Was tun, wenn der Dimmer nicht mehr funktioniert?

Überprüfen Sie zunächst, ob das Netzteil angeschlossen und in gutem Zustand ist. Wenn das Gerät defekt ist, muss es vollständig ersetzt werden. Öffnen Sie es nicht.

Wie reinige ich den Dimmer?

Trennen Sie zuerst das Netzteil. Wischen Sie das Gerät mit einem leicht feuchten weichen Tuch ab. Verwenden Sie keine aggressiven Reinigungsmittel oder die Spülmaschine.

Was ist die maximale unterstützte Leistung?

Der Dimmer kann eine maximale Last von 36 W unterstützen.

Kann ich die Startzeit des Sonnenaufgangs programmieren?

Nein, der Tag-/Nacht-Zyklus startet automatisch beim Einschalten. Die Beleuchtungsdauer kann eingestellt werden, aber die Startzeit ist nicht programmierbar.

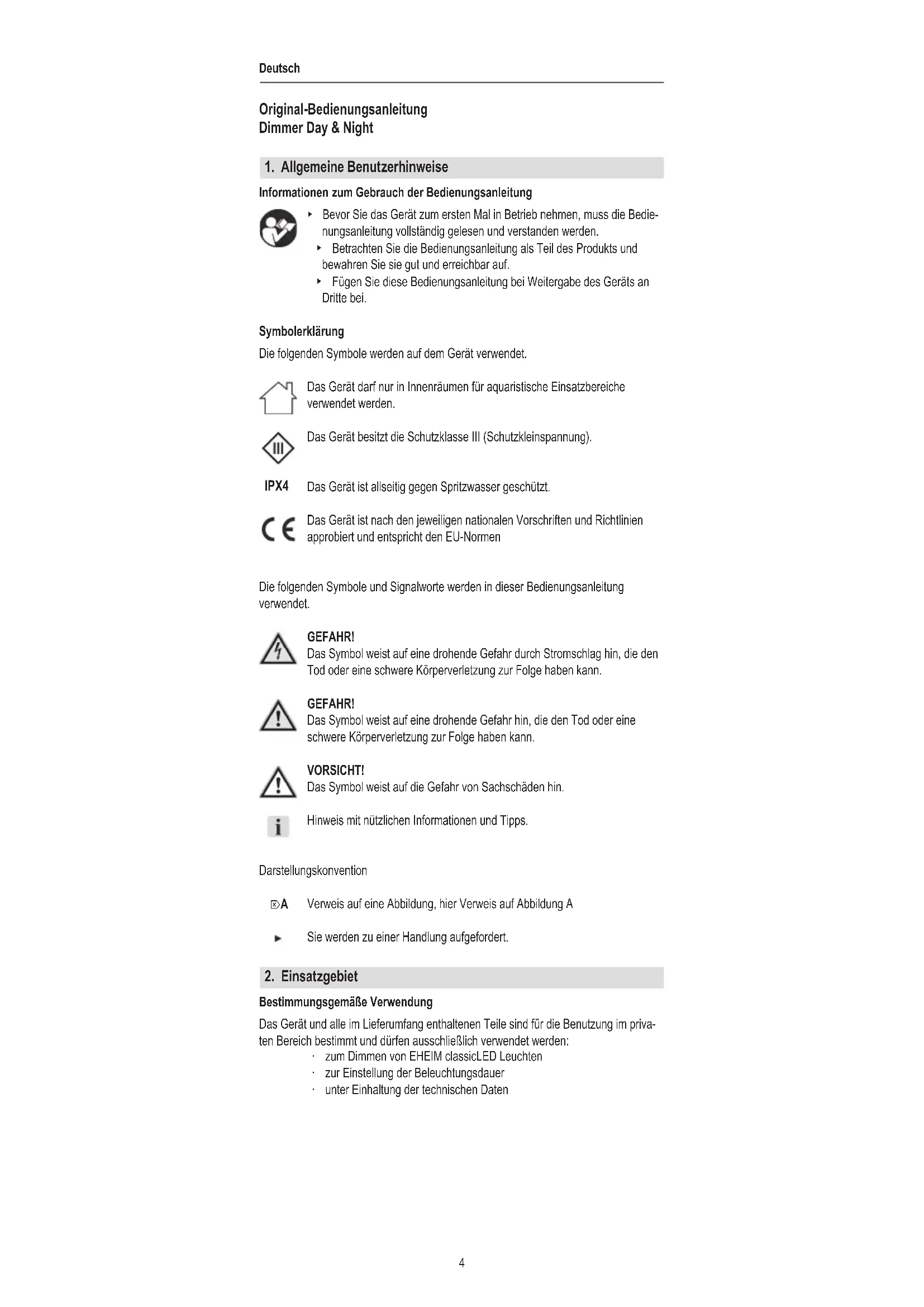

BEDIENUNGSANLEITUNG Dimmer Day & Night EHEIM

Original-Bedienungsanleitung

Dimmer Day & Night

1. Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Bedienungsanleitung

• Bevor Sie das Gerät zum ersten Mal in Betriebnehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden.
  Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf.
  Fugen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.

Symbolerklarung

Die folgenden Symbole werden auf dem Gerät verwendet.

Das Gerätarf nur in Innenaumen für aquaristische Einsatzbereiche verwendet werden.

Das Gerät besitz die Schutzklasse III (Schutzkleinspannung).

IPX4

Das Gerät ist allseitig gegen Spritzwasser geschützt.

Das Gerät ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und entspricht den EU-Normen

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet.

GEFAHR!

Das Symbol weist auf eine drohende Gefahr durch Stromschlag hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

GEFAHRI

Das Symbol weist auf eine drohende Gefahr hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

VORSICHT!

Das Symbol weist auf die Gefahr von Sachschäden hin.

Hinweis mit nutzlichen Informationen und Tipps.

Darstellungskonvention

A Verweis auf eine Abbildung, hier Verweis auf Abbildung A

Sie werden zu einer Handlung aufgefordert.

2. Einsatzgebiet

Bestimmungsgemäß Verwendung

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und darüber ausschließlich verwendet werden:

zum Dimmen von EHEIM classicLED Leuchten

• zur Einstellung der Beleuchungsdauer
• unter Einhaltung der technischen Daten

3. Sicherheitshinweise

Von diesen Gerät können Gefahren für Personen und Sachwerte ausgegeben, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Für ihre Sicherheit

• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei dess, sie sind beaufsichtigt.
  Das Gerät wird in Verbindung mit EHEIM klassiLED Leuchten betrieben. Beachten Sie die Bedienungsanleitung der Leuchte, insbesondere die Kapitel Sicherheit, Inbetriebnahme, Bedienung und Wartung!
• Führer Sie vor Benutzung eine Sichtkontrolle durch, um sicherzustellen, dass das Gerät, insbesondere Netzteil und Stecker, unbeschädigt sind.
• Benutzen Sie das Gerät niemals mit einem beschädigten Netzteil.
• Das Gerätarf nicht geöffnet werden. Ein defektes Gerät muss komplett ersetzt werden.
• Nehmen Sie niemals technische Änderungen am Gerät vor.
• Verwenden Sie nur Original-Ersatzteile und -Zube-hör für das Gerät.

• Trennen Sie sofort alle Geräte im Aquarium vom Stromnetz bei einer Wasserleckage bzw. wenn die Fehlerstrom-Schutzeinrichtung auslösst.

• Trennen Sie grundsätzlich alle Geräte im Aquarium vom Stromnetz, wenn sie nicht benutzt werden, bevor Sie Teile ein- bzw. ausbauen und vor allen Reinigungs- und Wartungsarbeiten.

• Das Gerätarf nicht auf oder innerhalb der Aquari-enabdeckung platziert werden.
  Die elektrischen Daten des Gerätes müssen mit den Daten des Stromnetzes übereinstimmen. Sie finden diese Daten auf dem Typenschild, der Verpackung oder in dieser Anleitung.

4. Inbetriebnahme

Entfernen Sie unbedingt vor der Inbetriebnahme eventuell vorhandene Zeitschaltuhren!

Elektrischer Anschluss (A)

1. Trennen Sie das Netzteil der EHEIM classicLED Leuchte vom Netz.
2. Trennen Sie die EHEIM classicLED Leuche vom Netzeil.
3. Verbinden Sie den Dimmer mit den jeweiligen Anschlüssen der EHEIM classicLED Leuchte und dem Netzeil.
4. Stecken Sie das Netzteil in die Netzsteckdose.

5. Bedienung

Begriffsdefinitionen

Beleuchtungsphasen

Der Dimmer besitzt eine Tag- und eine Nachphase. Die beiden Phasen laufen automatisch nacheinander ab und werden alle 24 Stunden wiederholt. Die Tagphase beginnt mit dem Sonnaufgang und endet mit dem Sonnenuntergang.

Dimmslufen

Während der Tagphase kann die Helligkeit in 30 Stufen eingestellt werden. In der Nachtphase kann die Helligkeit in vier Stufen eingestellt werden. In der niedrigsten Stufe ist das Licht in der Tag- und Nachtphase aus. Beachten Sie, dass das menschliche Auge nicht alle Veränderungen der Helligkeit wahrnehmen kann!

Beleuchtungsdauer

Die Beleuchungsdauer entspricht der Dauer der Tagphase vom Beginn des Sonnenaufgangs bis zum Ende des Sonnenuntergangs.

Einstellen der Werkseinstellung (B)

Werkseinstellung

Tagphase: 12 Stunden inkl. Sonnenauf- und untergang

Nachtphase: 12 Stunden

1. Halten Sie die Taster und gleichzeitig gedrückt, bis die rote Kontrolleuche schnell blinkt.
2. Berühren Sie 20 Sekunden lang keinener den beiden Taster.
3. Der Dimmer aktiviert die Werkseinstellung und startet mit dem Sonnenaufgang.

Einstellen einer individuellen Beleuchtungsdauer

1. Halten Sie die Taster und gleichzeitig gedrückt, bis die rote Kontrolleuche ① schnell blinkt.
2. Stellen Sie die Dauer der Beleuchtungsphase ein: Verlangern Sie die Beleuchtungsphase der Werkeinstellungen (12 Stunden) mit jeder Betätigung des Tasters um jeweils eine Stunde (区 C) . Verkurzen Sie die Beleuchtungsphase mit jeder Betätigung des Tasters um jeweils eine Stunde (区 D) .

Wenige Sekunden nach der letzten Betätigung eines Tasters zeigt die Kontrolleuchte durch Blinken die Dauer der Beleuchtungsphase an (1 × Blinken entspricht 1 Stunde).

1. Berühren Sie 20 Sekunden lang keinen der beiden Taster. Der Dimmer startet mit dem Sonnenaufgang.

Die maximale Helligkeit beim Sonnenaufgang wird nach 45 Minuten erreicht.
Die Dauer des Sonnenuntergangs pauert ebenfalls 45 Minuten.
- Sie können nachträglich die Beleuchungsdauer nicht mehr verändern. Um die Beleuchungsdauer zu ändern, muss erneut bei Punkt 1 der Einstellung zur individuellen Beleuchungsdauer begonnen werden.

Einstellen der Helligkeit / Dimmstufe

Die Dimmstufe für die Tagphase kann nur während der Tagphase eingestellt werden, die Dimmstufe für die Nachphase nur während der Nachphase.

Die zuletzt gewählte Dimmstufe wird automatisch, ohne zusätzliche Speicherung, bis zur{nachsten Änderung gespeichert.

1. Stellen Sie die Helligkeit der Tag- bzw. Nachphase ein: Erhöhen Sie die Helligkeit durch Betätigung des Tasters (×C). Verringern Sie die Helligkeit durch Betätigung des Tasters (×D).

• Sie haben die maximale Helligkeit erreicht, wenn die rote Kontrolleuche bei jeder weiteren Betätigung desasters mehrmals schnell blinkt.
• Die LED bestätigt jeder Betätigung eines Tasters mit einmaligem Aufblinken.

6. Wartung

Achtung! Stromschlag!

Ziehen Sie vor Wartungsarbeiten den Netzstecker des Netzteils.

Vorsicht! Sachbeschädigung.

• Verwenden Sie zur Reinigung keine harten Gegenstände oder aggressive Reinigungsmittel.
• Reinigen Sie das Gerät nicht in der Spülmaschine.

Dimmer reinigen

1. Wischen Sie je nach Bedarf den Dimmer mit einem weichen, eventuell leicht feuchten Tuch ab.

7. Außerbetriebnahme

Entsorgen

Beachten Sie im Falle der Entsorgung des Geräts die jeweiligen gesetzlichen Vorschriften. Information zur Entsorgung von elektrischen und elektronischen Geräten in der europäischen Gemeinschaft:

Innerhalb der Europäischen Gemeinschaft wird für elektrisch betriebene Geräte die Entsorgung durch nationale Regelungen vorgegeben, die auf der EU-Richtlinie 2012/19/EU über Elektronik-Altgeräte (WEEE) basieren. Danacharf das Gerät nicht mehr mit dem communalen oder Hausmüll entsorgt werden. Das Gerät wird bei den communalen Sammelstellen bzw. Wertstoffhöfen kosten entgegenommen. Die Produktverpackung besteht aus recyclingfähigen Materialien. Entsorgen Sie diese umweltgerecht und führen diese der Wiederverwertung zu.

8. Technische Daten

Spannungsversorgung 24 V
Belastbarkeit max. 36 W

8. Technische gegevens

Datum Startzeit Beleuchungsddauer
____.20	: Uhr	Stunden
____.20	: Uhr	Stunden
____.20	: Uhr	Stunden
____.20	: Uhr	Stunden
____.20	: Uhr	Stunden
____.20	: Uhr	Stunden
____.20	: Uhr	Stunden
____.20	: Uhr	Stunden

Vervielfaltigungen oder Kopien - auch auszugsweise - nur mit ausdrücklicher Genehmigung des Herstellers.
