BEDIENUNGSANLEITUNG PBTS 370 B2 PARKSIDE

IAN 391504_2201 CHAT

BAND- UND TELLERSCHLEIFER

Bedienungs- und SicherheitshinweiseOriginalbetriebsanleitung

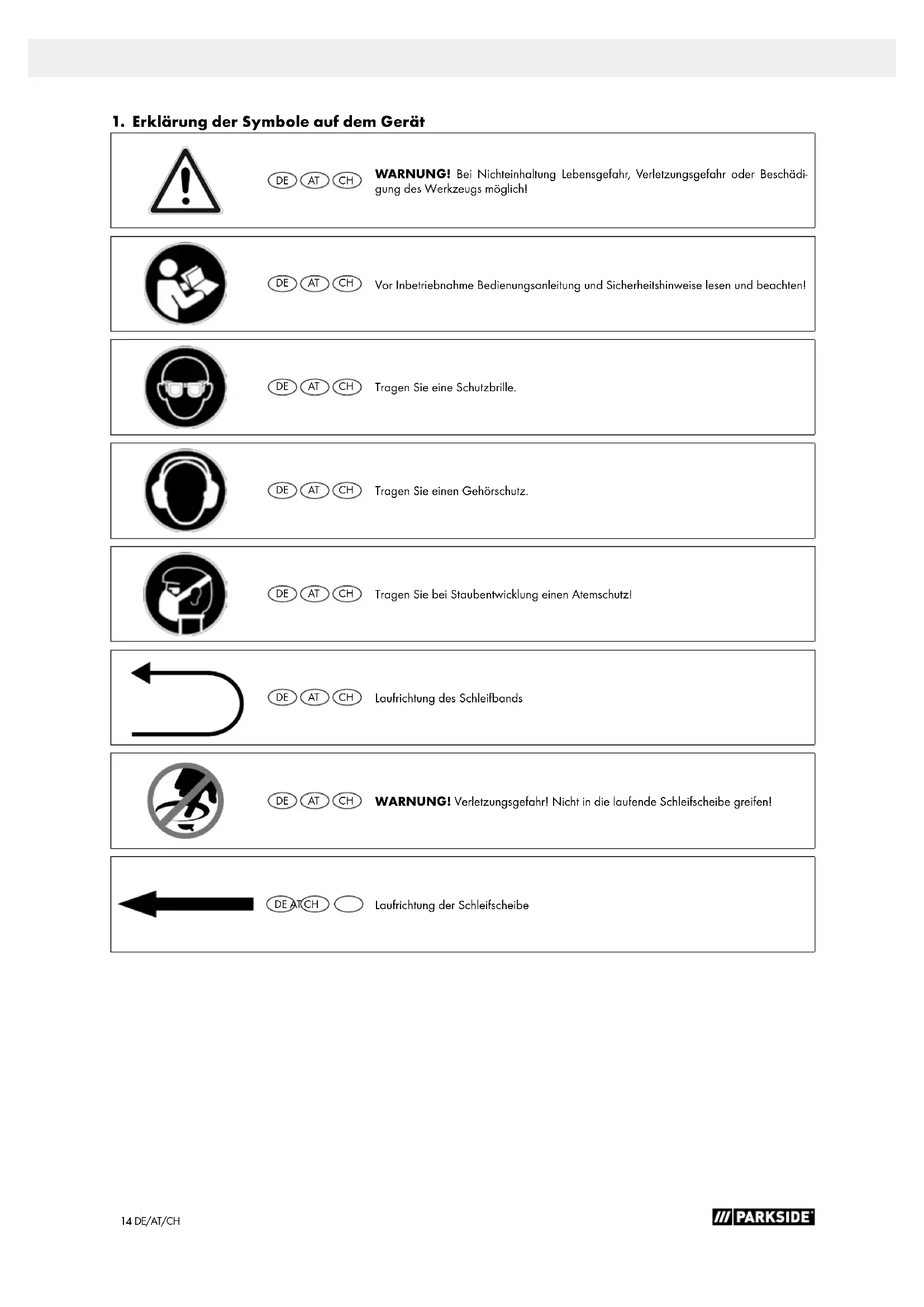

1. Erklärung der Symbole auf dem Gerät

WARNUNG! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Beschädi- gung des Werkzeugs möglich!

Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!

Tragen Sie eine Schutzbrille.

Tragen Sie einen Gehörschutz.

Tragen Sie bei Staubentwicklung einen Atemschutz!

Laufrichtung des Schleifbands

WARNUNG! Verletzungsgefahr! Nicht in die laufende Schleifscheibe greifen! DE AT CH Laufrichtung der Schleifscheibe15DE/AT/CH

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem geltenden Pro- dukthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanleitung,

• Reparaturen durch Dritte, nicht autorisierte Fach kräfte,

• Einbau und Austausch von nicht originalen Ersatz teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den ge- samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatz- möglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Produkt sicher, fachgerecht und wirtschaftlich arbeiten. So können Sie Gefahren vermeiden, Reparaturkosten sparen, Aus- fallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Produkts erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungs- anleitung müssen Sie unbedingt die für den Betrieb des Gerä- tes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Ge- fahren unterrichtet sind. Das geforderte Mindestalter ist einzu- halten. Neben den enthaltenen Sicherheitshinweisen und den beson- deren Vorschriften Ihres Landes sind die für den Betrieb baug- leicher Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshin- weisen entstehen.

3. Gerätebeschreibung (Abb. 1−19)

1. Rändelschraube für Schleifbandeinstellung

8. Feststellschraube für Schleiftisch

12. Innensechskantschraube

15. Unterer Scheibenschutz

16. Schraube für unteren Scheibenschutz

17. Innensechskantschraube

18. Schraube für Schleifbandschutz

19. Schleifbandschutz

21. Schleifbandhalter

23. Sechskantmuttern

• 1 Band- und Teller-Schleifmaschine

• 1 Schleifband P80 (vormontiert)

• 1 Schleifscheibe P80 (vormontiert)

• 1 Innensechskantschlüssel

• 1 Bedienungsanleitung

5. Bestimmungsgemäße Verwendung

Die Band- und Teller-Schleifmaschine dient zum Schleifen von Hölzern aller Art, entsprechend der Maschinengröße. Die Maschine entspricht der gültigen EG-Maschinenricht linie.

• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Her- stellers sowie die in den technischen Daten angege benen Abmessungen müssen eingehalten werden.

• Die zutreffenden Unfallverhütungsvorschriften und die sons- tigen, allgemein anerkannten sicherheitstechnischen Re geln müssen beachtet werden.

• Die Maschine darf nur von sachkundigen Personen ge nutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderun- gen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

• Die Maschine darf nur mit Originalzubehör und Original- Werkzeugen des Herstellers genutzt werden.

• Jeder darüber hinausgehende Gebrauch gilt als nicht bestim- mungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht, das Risiko dafür trägt allein der Benutzer.16 DE/AT/CH Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrie- ben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

6. Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerk- zeuge m WARNUNG! Lesen Sie alle Sicherheitshinwei- se, Anweisungen, Bebilderungen und technische Daten, mit denen dieses Elektrowerkzeug verse- hen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen! Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff “Elektro- werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbe- reiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwen- den Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.Unverän- derte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Her- den und Kühlschränken. Es besteht ein erhöhtes Risi- ko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektro- werkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzu- hängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewe- genden Teilen. Beschädigte oder verwickelte Anschluss- leitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitun- gen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlän- gerungsleitung verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elekt- rowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und im- mer eine Schutzbrille. Das Tragen persönlicher Schutz- ausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb- nahme. Vergewissern Sie sich, dass das Elektro- werkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschlie- ßen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversor- gung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen bes- ser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie kei- ne weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschlie- ßen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektro- werkzeug vertraut sind. Achtloses Handeln kann bin- nen Sekundenbruchteilen zu schweren Verletzungen führen.17DE/AT/CH

4. Verwendung und Behandlung des Elektro-

werkzeuges a) Überlasten Sie das Elektrowerkzeug nicht. Ver- wenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerk- zeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Ein- satzwerkzeugteile wechseln oder das Elektro- werkzeug weglegen. Diese Vorsichtsmaßnahme ver- hindert den unbeabsichtigten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Las- sen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahre- nen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge und Einsatz- werkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elek- trowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektro- werkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneid- kanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für an- dere als die vorgesehenen Anwendungen kann zu gefähr- lichen Situationen führen. h) Halten Sie Griffe und Griffflächen trocken, sau- ber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrol- le des Elektrowerkzeugs in unvorhergesehenen Situationen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifi- ziertem Fachpersonal und nur mit Original- Er- satzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. m WARNUNG! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate be- einträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medi- zinischen Implantaten ihren Arzt und den Hersteller vom medi- zinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. Zusätzliche Sicherheitshinweise für die Band- und Teller-Schleifmaschine m WARNUNG! Verwenden Sie Ihre Maschine nicht, bevor diese nicht voll- ständig entsprechend den Anleitungen zusammengebaut und installiert ist.

• Lesen Sie die komplette Bedienungsanleitung, bevor Sie das Gerät benutzen.

• Achtung: Diese Maschine ist nur für das Schleifen von Holz oder holzähnlichem Material entwickelt worden. Das Schlei- fen von anderen Materialien kann zu Feuer, Verletzungen oder Beschädigungen des Produktes führen.

• Verwenden Sie immer Schutzbrillen.

• Diese Maschine ist nur für Innenarbeiten zu verwenden.

• Wichtig: Montieren und verwenden Sie die Maschine nur auf einer horizontalen Fläche. Die Montage an nicht hori- zontaler Fläche kann zu einer Beschädigung des Motors führen.

• Falls eine Tendenz besteht, dass die Maschine während des Betriebes, insbesondere beim Schleifen von langen oder schweren Werkstücken überkippen oder wandern könnte, muss die Maschine gut mit einer tragenden Oberfläche ver- bunden werden.

• Überzeugen Sie sich, dass das Schleifband in die richtige Richtung läuft. Beachten Sie dazu die Pfeile auf der Rückseite des Bandes.

• Überzeugen Sie sich, dass das Schleifband richtig geführt wird, sodass dieses nicht von den Antriebsscheiben abrollen kann.

• Überzeugen Sie sich, dass das Schleifband nicht verwickelt oder locker ist.

• Halten Sie das Werkstück fest, wenn Sie es schleifen.

• Verwenden Sie immer den Anschlag, wenn Sie die Band- Schleifmaschine in horizontaler Position verwenden.

• Halten Sie immer das Werkstück fest an den Tisch, wenn Sie die Teller-Schleifmaschine verwenden.

• Halten Sie immer das Werkstück an die nach unten laufende Seite der Schleifscheibe, sodass das Werkstück gut am Tisch aufliegt. Wenn Sie die nach oben laufende Seite der Schleif- scheibe verwenden, könnte das Werkstück weggeschleudert werden und dadurch Personen gefährden.

• Halten Sie immer einen Mindestabstand von etwa 2 mm oder weniger zwischen dem Tisch oder Anschlag und dem Schleifband oder Schleifscheibe ein.

• Tragen Sie keine Handschuhe und halten Sie das Werkstück nicht mit einem Lappen, wenn Sie das Werkstück schleifen.

• Schleifen Sie niemals Werkstücke, die zu klein für eine siche- re Bedienung sind.

• Vermeiden Sie ungeschickte Handbewegungen, bei der Sie plötzlich in das Schleifband oder Schleifscheibe abgleiten könnten.

• Wenn Sie große Werkstücke bearbeiten, sollten Sie eine zu- sätzliche Unterstützung in Tischhöhe verwenden.18 DE/AT/CH

• Schleifen Sie niemals ein ungestütztes Werkstück. Unterstüt- zen Sie das Werkstück mit dem Tisch oder dem Anschlag, mit Ausnahme von gekrümmten Werkstücken an der Außen- seite der Schleifscheibe.

• Entfernen Sie immer Abfallstücke und andere Stücke vom Tisch, Anschlag oder Schleifband, bevor Sie die Maschine einschalten.

• Planen oder montieren Sie nichts auf dem Tisch, wenn die Schleifmaschine in Betrieb ist.

• Schalten Sie die Maschine ab und ziehen Sie den Stecker aus der Steckdose, wenn Sie Zubehör installieren oder entfernen.

• Verlassen Sie den Arbeitsbereich des Werkzeuges niemals, wenn das Werkzeug eingeschaltet ist oder das Werkzeug noch nicht vollständig zum Stillstand gekommen ist.

• Legen Sie das Werkstück stets auf dem Schleiftisch auf bzw. legen Sie dieses am Schleifanschlag fest an. Gekrümmte Werkzeuge beim Schleifen am Schleifteller sicher auf den Tisch auflegen.

• Sorgen Sie immer für Standsicherheit und Sicherung des Band- und Tellerschleifers (z. B. Befestigung an einer Werkbank).

• Überprüfen Sie vor jedem Gebrauch die Schleifscheibe und das Schleifband auf Beschädigungen.

• Ersetzen Sie abgenutzte oder beschädigte Schleifscheiben und Schleifbänder umgehend.

• Verwenden Sie die Schutzhaube und die Werkstückauflage immer wie für die Einsatzwerkzeuge gefordert.

• Verwenden Sie das Elektrowerkzeug immer mit Einsatzwerk- zeugen auf beiden Spindeln, um das Risiko der Berührung der rotierenden Spindel zu begrenzen. Restrisiken Die Maschine ist nach dem Stand der Technik und den an- erkannten sicherheitstechnischen Regeln gebaut. Dennoch kön- nen beim Arbeiten einzelne Restrisiken auftreten.

• Verletzungsgefahr für Finger und Hände durch die rotieren- de Schleifscheibe bei unsachgemäßer Führung oder Aufla- ge des zu schleifenden Werkzeugs.

• Verletzungsgefahr durch wegschleudernde Werkzeuge bei unsachgemäßer Halterung oder Führung.

• Gefährdung durch Strom bei Verwendung nicht ordnungs ge- mäßer Elektro-Anschlussleitungen.

• Desweiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die Sicher- heitshinweise und die Bestimmungsgemäße Verwen dung, sowie die Bedienungsanleitung insgesamt beach tet werden.

Motor ........................................................ 230−240 V∼/50 Hz Aufnahmeleistung ............................................................. 370 W Baumaße L x B x H .................................460 x 360 x 280 mm ø Scheibe ........................................................................150 mm Umdrehungen der Scheibe ...................................... 2980 min-1 Schleifband Abmessungen .................................915 x 100 mm Schleifband Geschwindigkeit .........................................7,5 m/s Schrägstellung ..............................................................0 °−90 ° Tisch Abmessungen .............................................225 x 160 mm Schrägstellung Tisch .....................................................0 °−45 ° Gewicht ......................................................................ca. 11,5 kg Technische Änderungen vorbehalten Die Geräusch- und Vibrationswerte wurden entsprechend EN 62841-1 ermittelt. Schalldruckpegel LpA .................................................. 81 dB(A) Unsicherheit KpA ...................................................................3 dB Schallleistungspegel LWA .............................................94 dB(A) Unsicherheit KWA .................................................................3 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Schwin- gungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841-1. Der angegebene Schwingungsgesamtwert und der angege- bene Geräuschemissionswert sind nach einem genormten Prüf- verfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsgesamtwert und der angegebe- ne Geräuschemissionswert können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden. Hinweis:

• Die Schwingungs- und Geräuschemissionen können wäh- rend der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbe- sondere, welche Art von Werkstück bearbeitet wird.

• Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächlichen Benut- zungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

8. Vor Inbetriebnahme

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vor- sichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Verpackungs- und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Trans- portschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ab- lauf der Garantiezeit auf. GEFAHR Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

8.2 Allgemeine Hinweise

• Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen. WARNUNG Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

• Vor Inbetriebnahme müssen alle Abdeckungen und Sicher- heitsvorrichtungen ordnungsgemäß montiert sein.19DE/AT/CH

• Schleifband (13) und Schleifteller (4) müssen frei laufen können.

• Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nä- gel oder Schrauben usw. achten.

• Bevor Sie den Ein-/Ausschalter (5) betätigen, vergewissern Sie sich, ob das Schleifpapier richtig montiert ist und beweg- liche Teile leichtgängig sind.

9. Aufbau und Bedienung

9.1 Montage (Abb. 1−4b)

• Schleiftisch (7) montieren und mit der Feststellschraube (8) sichern (Abb. 2, 3). Der Schleiftisch (7) kann mittels der Win- kelskala (9) und der Feststellschraube (8) stufenlos von 0 ° bis 45 ° verstellt werden. Der verstellbare Queranschlag (6) gewährleistet eine siche- re Werkstückführung. Achtung! Schleifteller (4) muss frei laufen können. Der Abstand zwischen Schleiftisch (7) und Schleifteller (4) sollte 2mm betragen.

• Anschlagschiene (14) aufsetzen und mit den Innensechs- kantschrauben (17) befestigen (Abb. 4a). Achtung! Schleif- band (13) muss frei laufen können.

• Um das Spaltmaß zwischen dem Schleiftisch (7) und dem Schleifteller (4) einzustellen, gehen Sie wie folgt vor (Abb. 4b): - Lösen Sie zunächst die drei, unter dem Schleiftisch (7) be- findlichen, Sechskantmuttern (23). Verwenden Sie hierfür einen Sechskantschlüssel SW10 (nicht im Lieferumfang enthalten). - Klemmen Sie nun ein Blech oder Ähnliches mit einer Stärke von 2mm zwischen den Schleiftisch (7) und den Schleifteller (4). - Ziehen Sie die Sechskantmuttern (23) wieder an. - Entfernen Sie abschließend das Blech.

9.2 Schleifband wechseln (Abb. 5−9)

• Lösen Sie die Innensechskantschraube (12)

• Lösen Sie die Schrauben (18).

• Nehmen Sie den Schleifbandschutz (19) vom Schleifband- halter (21) ab. Stellen Sie den Schleifbandhalter (21) dazu etwas schräg.

• Schleifbandspanner (3) nach rechts bewegen, um das Schleifband (13) zu entspannen.

• Schleifband (13) nach vorne abnehmen.

• Das neue Schleifband in umgekehrter Reihenfolge wieder montieren. Achtung! Laufrichtung auf Gehäuse und auf der Innenseite des Schleifbands beachten!

9.3 Schleifband einstellen

• Schleifband (13) von Hand langsam in Laufrichtung schieben.

• Das Schleifband (13) muss mittig auf der Schleiffläche laufen, ist dies nicht der Fall, so kann dies über die Rändel- schraube (1) nachjustiert werden.

9.4 Schleifposition des Schleifbands verstellen

• Die Innensechskantschraube (12) lockern.

• Schleifband (13) nach oben in die gewünschte Position be- wegen.

• Innensechskantschraube (12) wieder festziehen, um diese Position zu fixieren.

• Zur Werkstückauflage kann in dieser Position der Schleiftisch (7) eingesetzt werden, hierzu müssen Sie zuerst die beiden Innensechskantschrauben (17) entfernen und danach die Anschlagschiene (14) entfernen. Der Schleiftisch (7) kann jetzt in das Loch des Halterohrs (20) geschoben und mit der Feststellschraube (8) fixiert werden.

9.5 Schleifpapier auf Schleifteller ersetzen

(Abb. 12) Demontieren Sie den unteren Scheibenschutz (15), indem Sie die 2 Schrauben (16) entfernen. Ziehen Sie das Schleifpapier vom Schleifteller (4) ab und montieren Sie das neue (Kletthaf- tung). Montieren Sie den unteren Scheibenschutz (15) wieder.

9.6 Einsatz als stationäre Maschine

Für den andauernden Einsatz ist die Montage auf einer Werk- bank empfehlenswert.

• Markieren Sie dazu die Bohrlöcher: Platzieren Sie die Schleif- maschine so, wie sie später installiert sein soll. Zeichnen Sie die Lage der zu bohrenden Löcher auf die Werkbank.

• Bohren Sie die Löcher durch die Werkbank.

• Platzieren Sie die Schleifmaschine über den Löchern und führen geeignete Schrauben von oben durch die Löcher der Schleifmaschine und der Werkbank.

• Von unten schrauben Sie nun die Schleifmaschine mit unter- gelegten Beilagscheiben und passenden Sechskantmuttern fest.

9.7 Einsatz als mobile Maschine

Für den mobilen Einsatz Ihrer Schleifmaschine ist die Montage auf einer geeigneten Grundplatte empfehlenswert. Diese kön- nen Sie dann auf die jeweilige Werkbank klemmen. Die Grundplatte sollte eine Mindeststärke von 19 mm haben und ausreichend größer als die Schleifmaschine sein, damit Sie Platz für die Klemmen finden.

• Markieren Sie die zu bohrenden Löcher auf der Grundplatte.

• Fahren Sie fort wie unter dem Punkt „Einsatz als stationäre Maschine “ in den letzten 3 Schritten beschrieben. Hinweis: Achten Sie auf geeignete Länge der Schrauben. Spaxschrau- ben dürfen nicht überstehen, um den Untergrund nicht zu be- schädigen, Sechskantschrauben dagegen müssen überstehen, damit Beilagscheiben und Sechskantmuttern angebracht wer- den können.

9.8 Ein-/Ausschalter (5) (Abb. 13)

• Durch Drücken des grünen Tasters „1“ kann der Schleifer eingeschaltet werden.

• Um den Schleifer wieder auszuschalten, muss der rote Taster „0“ gedrückt werden. Warnung: Greifen Sie zum Ein- und Ausschalten der Schleifmaschine nie- mals über das Gerät zum Schalter! Verletzungsgefahr!

• Halten Sie das Werkstück während des Schleifens immer gut fest.

• Üben Sie keinen großen Druck aus.20 DE/AT/CH

• Das Werkstück sollte beim Schleifen auf dem Schleifband (13) bzw. auf dem Schleifteller (4) hin und her bewegt wer- den. Dadurch verhindern Sie, dass das Schleifpapier einsei- tig verschleißt.

• Wichtig! Holzstücke sollten immer in Richtung der Holzma- serung geschliffen werden, um ein Absplittern zu verhindern. Achtung! Sollten beim Arbeiten der Schleifteller (4) oder das Schleifband (13) blockieren, entfernen Sie Ihr Werkstück. Warten Sie dann, bis das Gerät erneut seine Höchstdreh- zahl erreicht hat bevor Sie weiter arbeiten.

9.10 Anschluss Staubabsaugung

Die Maschine ist mit einem Absaugstutzen (10) ausgestattet. Schließen Sie eine Staubabsaugung bei der Bearbeitung von stark staubenden Materialien an. Achtung: Bei Bearbeitung von Metallen darf die Staubabsau- gung nicht angeschlossen werden.

Zum Transportieren des Elektrowerkzeugs trennen Sie das Ge- rät vom Stromnetz und stellen es an einem anderen dafür vor- gesehenen Bereich auf. Heben Sie das Gerät nur am Transportgriff (22) und dem Ma- schinenfuß zum Transport an. Achtung! Transportieren Sie das Gerät nicht am Schleifband- halter (21), Schleifteller (4), Schleiftisch (7) oder anderen be- weglichen Geräteteilen.

11.1 Schleifen von Fasen und Kanten (Abb. 14)

Der Arbeitstisch kann stufenlos von 0° bis 45° verstellt werden.

• Lösen Sie dazu die Feststellschraube (8).

• Bringen Sie den Arbeitstisch in die gewünschte Neigung. Ach- tung: Der Arbeitstisch sollte auch geneigt nie weiter als 2 mm vom Schleifteller (4) entfernt sein!

• Ziehen Sie die Feststellschraube (8) wieder fest an.

11.2 Schleifen von Stirnseiten mit einem Queran-

schlag (Abb. 15a, 15b) Der mitgelieferte Queranschlag (6) erleichtert präzises Schlei- fen. Mit dem Queranschlag (6) können zusätzlich zur Neigung des Schleiftisches (7) Schleifwinkel eingestellt werden. Wir empfehlen dessen Verwendung beim Schleifen von (kurzen) Stirnseiten. Hinweis: Bewegen Sie das Werkstück immer von links ins Zentrum der Schleifscheibe, niemals darüber hinaus! Verletzungsgefahr durch wegschleuderndes Werkstück!

11.3 Horizontales und vertikales Schleifen

(Abb. 9−11, 16) Ihre Schleifmaschine kann horizontal und vertikal benutzt wer- den. Der Arbeitstisch ist für beide Verwendungen sinnvoll ein- setzbar.

• Die Innensechskantschraube (12) lockern.

• Schleifband (13) nach oben in die gewünschte Position be- wegen.

• Innensechskantschraube (12) wieder festziehen, um diese Position zu fixieren.

• Zur Werkstückauflage kann in dieser Position der Schleif- tisch (7) eingesetzt werden, hierzu müssen zuerst die bei- den Innensechskantschrauben (17) lösen und danach die Anschlagschiene (14) entfernen. Der Schleiftisch (7) kann jetzt in das Loch des Halterohrs (20) geschoben und mit der Feststellschraube (8) fixiert werden. Hinweis: Schleifen Sie lange Werkstücke in der vertikalen Position, in- dem Sie das Werkstück gleichmäßig über das Schleifband (13) bewegen.

• Halten Sie das Werkstück (W) fest. Passen Sie auf Ihre Fin- ger auf! Verletzungsgefahr!

• Führen Sie das Werkstück, indem Sie es fest gegen die An- schlagschiene (14) drücken, gleichmäßig über das Schleif- band (13). Achtung: Besondere Vorsicht ist geboten beim Schleifen besonders dünnen oder langen Materials (evtl. sogar ohne Anschlagschiene (14)). Der Anpressdruck darf nie zu stark sein, damit abgeschliffenes Material vom Schleif- band (13) abtransportiert werden kann.

11.5 Schleifen konkaver Rundungen (Abb. 18)

Warnung: Stirnseiten von geraden Werkstücken nicht auf der Mitnahme- welle (R) schleifen! Dabei kann das Werkstück (W) wegge- schleudert werden. Verletzungsgefahr! Konkave Rundungen immer am Schleifband (13) an der Mit- nahmewelle schleifen.

• Halten Sie das Werkstück fest. Passen Sie auf Ihre Finger auf! Verletzungsgefahr!

• Führen Sie das Werkstück gleichmäßig über das Schleif- band (13). Achtung: Besondere Vorsicht ist geboten beim Schleifen besonders dünnen oder langen Materials.

11.6 Schleifen konvexer Rundungen (Abb. 19)

Konvexe Rundungen müssen an der Schleifscheibe geschliffen werden, indem das Werkstück (W) vom linken Rand zum Mit- telpunkt der Schleifscheibe geführt wird.

• Halten Sie das Werkstück fest. Passen Sie auf Ihre Finger auf! Verletzungsgefahr!

• Drücken Sie das Werkstück gleichmäßig gegen die Schleif- scheibe und bewegen es dabei von links bis ins Zentrum der Schleifscheibe. Warnung: Niemals konkave Rundungen an der rechten Seite der Schleif- scheibe schleifen! Werkstück kann wegschleudern! Verlet- zungsgefahr!21DE/AT/CH

12. Reinigung und Wartung

Warnung! Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen!

12.1 Allgemeine Wartungsmaßnahmen

Wischen Sie von Zeit zu Zeit mit einem Tuch Späne und Staub von der Maschine ab. Ölen Sie zur Verlängerung des Werk- zeuglebens einmal pro Monat die Drehteile. Ölen Sie nicht den Motor. Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.

12.2 Allgemeine Wartungshinweise

Nach jedem Einsatz muss die Schleifmaschine sorgfältig gerei- nigt werden. Alle beweglichen Teile regelmäßig ölen.

In der Band- und Teller-Schleifmaschine kann sich Staub sam- meln. Sehen Sie regelmäßig nach (am besten nach jedem Einsatz) und entfernen Sie Staub z. B. durch Wegpusten oder vorsichtig mit Druckluft.

12.4 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgende Teile ei- nem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden. Verschleißteile*: Schleifmittel, Zahnriemen

• nicht zwingend im Lieferumfang enthalten!

12.5 Erhältliches Zubehör

• Schleifband L 915 x B 100 mm, je 3 Stück: K 240 − Artikelnummer: 7903306602 K 120 − Artikelnummer: 88000212 K 180 − Artikelnummer: 88000221 K 80 − Artikelnummer: 88000211

• Schutzbrille − Artikelnummer: 7909601701

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30˚C. Decken Sie das Gerät im stationären Gebrauch nach der Be- nutzung ab, um es vor Staub oder Feuchtigkeit zu schützen. Lagern Sie das Gerät im mobilen Gebrauch nach der Benut- zung in der Originalverpackung. Bewahren Sie die Bedienungsanleitung bei dem Elektrowerk- zeug auf.

14. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN- Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

14.1 Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolations- schäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlussleitung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht ver- wendet werden und sind aufgrund der Isolationsschäden le- bensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schäden über- prüfen. Achten Sie darauf, dass das Gerät bei Überprüfungsar- beiten nicht an eine Stromversorgung angeschlossen ist. Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur An- schlussleitungen mit gleicher Kennzeichnung. Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift. Sicherheitshinweise für den Austausch beschädig- ter oder defekter Netzanschlussleitungen Typ Y Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Si- cherheitsgefährdungen zu vermeiden.

14.2 Wechselstrommotor

• Die Netzspannung muss 230−240 V∼ betragen.

• Verlängerungsleitungen bis 25 m Länge müssen einen Quer- schnitt von 1,5 Quadratmillimeter aufweisen. Anschlüsse und Reparaturen der elektrischen Ausrüstung dür- fen nur von einer Elektro-Fachkraft durchgeführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschilds22 DE/AT/CH

15. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung, um Transport- schäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zu- rückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachge- schäft oder in der Gemeindeverwaltung nach! Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recycling- stellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadt verwaltung. Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt ge- mäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben werden. Dies kann z. B. durch Rückgabe beim Kauf eines ähn- lichen Produkts oder durch Abgabe bei einer autorisierten Sam- melstelle für die Wiederaufbereitung von Elektro- und Elektro- nik- Altgeräten geschehen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häufig in Elektro- und Elektronik-Altgeräten enthalten sind, ne- gative Auswirkungen auf die Umwelt und die menschliche Ge- sundheit haben. Durch die sachgemäße Entsorgung dieses Produkts tragen Sie außerdem zu einer effektiven Nutzung na- türlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffent- lich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr.23DE/AT/CH

Störung Mögliche Ursache Abhilfe Motor läuft nicht an Beschädigter Ein-/Ausschalter Ersetzen Sie alle beschädigten Teile, bevor Sie die Schleifmaschine benutzen. Kontaktieren Sie Ihr lokales Servicezentrum oder eine autorisierte Servicestation. Jeder Reparaturversuch kann zu Gefahren führen, wenn er nicht von einem qualifizierten Fachmann durchgeführt wird. Beschädigte Ein-/Ausschalterleitung Beschädigtes Ein-/Ausschalterrelais Maschine wird während der Arbeit langsamer Es wird zu großer Druck auf das Werkstück ausgeübt. Üben Sie weniger Druck auf das Werkstück aus. Schleifband läuft von den Antriebsscheiben ab. Es läuft nicht in der Spur. Stellen Sie die Spur nach. Holz brennt während des Schleifens. Schleifscheibe oder -band ist überzogen mit Schmiermittel. Ersetzen Sie das Band oder die Scheibe. Zu starker Druck wurde auf das Werkstück ausgeübt. Reduzieren Sie den Druck auf das Werkstück.24 DE/AT/CH

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die unten angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt Folgendes:

• Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Ga- rantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

• Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustan- de, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Von un- serer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z. B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder unsachgemäße Anwendungen (wie z. B. Überlastung des Gerätes oder Verwendung von nicht zugelas- senen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z. B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.

• Die Garantiezeit beträgt 3 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit in- nerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang ge- setzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

• Für die Geltendmachung Ihres Garantieanspruches wenden Sie sich bitte an die unten angegebene Service-Adresse. Sofern die Rekla- mation innerhalb der Garantiezeit liegt, werden wir Ihnen einen Retourenschein zur Verfügung stellen, mit dem Sie Ihr defektes Gerät kostenfrei an uns zurücksenden können. Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. Service-Hotline (DE): Service-Hotline (AT): Service-Hotline (CH):

7. Technische gegevens

18. Explosionszeichnung

18. Explosionszeichnung

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

19. Konformitätserklärung
