Produkttyp	Tischkreissäge
Marke	Parkside
Modell	PTK 2000 B2
Stromversorgung	230 V~, 50 Hz
Leistung	2000 W
Leerlaufdrehzahl	4800 min-1
Sägeblattdurchmesser	254 mm
Bohrung	30 mm
Blattstärke	2,8 mm
Zähnezahl (mitgeliefert)	24 und 48
Tischmaße	630 x 445 mm
Tischerweiterung (links/rechts)	620 x 250 mm
Tischverlängerung (hinten)	435 x 320 mm
Max. Schnitthöhe bei 90°	73 mm
Max. Schnitthöhe bei 45°	63 mm
Schnittwinkelbereich	0° bis 45° (links)
Gewicht (mit Zubehör)	ca. 29,5 kg
Schutzklasse	I
Schutzart	IP20
Laser	Klasse 2, 650 nm, < 1 mW
Laser-Stromversorgung	2 AAA-Batterien 1,5 V
Anschlussdurchmesser Absaugung	34 mm
Mitgeliefertes Zubehör	Parallelanschlag, Queranschlag, Führung, Schubstock, Sägeblattschutz, Trennkeil, usw.
Wartung und Reinigung	Regelmäßig reinigen, rotierende Teile ölen, Sägeblatt bei Verschleiß ersetzen
Sicherheit	Sägeblattschutz, Trennkeil, Not-Aus, Führungslaser
Ersatzteile erhältlich	Ja, über den Kundendienst (Referenzen in Anleitung)

Häufig gestellte Fragen - PTK 2000 B2 PARKSIDE

Wie wechsle ich das Sägeblatt?

Trennen Sie das Gerät vom Netz, entfernen Sie den Sägeblattschutz, lösen Sie die Befestigungsschraube des Sägeblatts mit einem Innensechskantschlüssel (HX 6) und kontern Sie mit einem Gabelschlüssel (SW 22). Ersetzen Sie das Sägeblatt unter Beachtung der Drehrichtung. Bauen Sie alle Teile wieder ein.

Wie stelle ich die Schnitttiefe ein?

Drehen Sie das Handrad (12) gegen den Uhrzeigersinn, um die Tiefe zu erhöhen, im Uhrzeigersinn, um sie zu verringern. Ziehen Sie das Handrad zuerst nach hinten, um es zu entriegeln.

Wie benutze ich den Führungslaser?

Legen Sie zwei AAA-Batterien ein, schalten Sie den Laser mit dem Schalter (35) auf 'I' ein. Der Laser projiziert eine rote Linie auf das Werkstück. Zum Einstellen des Lasers lösen Sie die Schrauben (z) und justieren die Schraube (y), bis der Strahl die Zähne des Sägeblatts trifft.

Welche wichtigen Sicherheitshinweise gibt es?

Tragen Sie stets Schutzbrille und Gehörschutz. Fassen Sie niemals in die Nähe des laufenden Sägeblatts. Verwenden Sie den Schubstock für schmale Werkstücke. Stellen Sie sicher, dass der Sägeblattschutz und der Trennkeil angebracht sind.

Wie führe ich einen präzisen Längsschnitt durch?

Stellen Sie den Parallelanschlag auf die gewünschte Breite ein, legen Sie das Werkstück an den Anschlag und schieben Sie es mit flachen Händen zum Sägeblatt. Verwenden Sie den Schubstock für Werkstücke unter 120 mm.

Was tun, wenn der Motor nicht anläuft?

Überprüfen Sie die Netzsicherung, das Netzkabel und die Anschlüsse. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie warte ich die Kreissäge?

Reinigen Sie das Gerät nach jedem Gebrauch mit einem feuchten Tuch. Ölen Sie die rotierenden Teile einmal im Monat. Tauchen Sie das Gerät niemals ins Wasser. Überprüfen Sie regelmäßig den Zustand des Sägeblatts und der Schutzvorrichtungen.

Kann ich HSS-Sägeblätter verwenden?

Nein, nur Hartmetall- (HM) oder CV-Sägeblätter sind erlaubt. HSS-Sägeblätter und Trennschleifscheiben sind aus Sicherheitsgründen verboten.

Wie stelle ich den Schnittwinkel ein?

Lösen Sie den Feststellgriff (9), drehen Sie das Handrad (12), um das Sägeblatt von 0° bis 45° nach links zu neigen. Arretieren Sie den Griff, sobald der gewünschte Winkel erreicht ist. Überprüfen Sie mit einem Winkel.

Wo finde ich Ersatzteile?

Ersatzteile sind auf www.grizzly-service.eu oder durch Kontaktaufnahme mit dem Kundendienst unter den in der Anleitung angegebenen Nummern erhältlich. Führen Sie die bereitgestellten Bestellnummern an.

BEDIENUNGSANLEITUNG PTK 2000 B2 PARKSIDE

Originalbetriebsanleitung

FR BE

SCIE CIRCULAIRE SUR TABLE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

DE / AT / CH Originalbetriebsanleitung Seite 6

GB / IE Translation of the original instructions Page		32
FR / BE Traduction des instructions d'origine		Page 58
NL/ BE	Vertaling van de originele gebruiksaanwijzing	Pagina 85
ES	Traducción del manual de instrucciones original	Página 112
IT	Traduzione delle istruzioni d'uso originali	Pagina 139
PT	Tradução do manual de instruções original	Página 166

Bestimmungsgemäße Verwendung .... 7

Allgemeine Beschreibung 8

Lieferumfang 8

Übersicht 8

Funktionsbeschreibung 9

Technische Daten 9

Sicherheitshinweise 9

Symbole und Bildzeichen 10

Bildzeichen auf dem Gerät 10

Montage 18

Montage Gestell 18

Tischverbreitung und -verlängerung montieren 19

Absaugadapter montieren 19

Spaltkeil montieren 19

Sägeblattschutz montieren / demontieren .... 20

Tischeinlage austauschen 20

Spaltkeil einstellen / montieren ..... 21

Montage/Wechsel des Sägeblattes .. 21

Vor Inbetriebnahme 21

Bedienung 22

Ein-, Ausschalten 22

Einstellen der Schnittiefe 22

Winkeleinstellung 22

Arbeiten mit dem Parallelanschlag ... 22

Einstellen der Anschlaghöhe 22

Anschlagschiene drehen 23

Einstellen der Schnittbreite 23

Anschlaglänge einstellen 23

Justieren des Parallelanschlages ..... 23

Queranschlag 24

Justieren der Skala des

Queranschlages 24

Benutzung des Lasers 24

Justieren des Lasers 25

Betrieb 25

Ausführen von Längsschnitten ..... 25

Schneiden schmaler Werkstücke ..... 26

Schneiden sehr schmaler

Werkstücke 26

Ausführen von Schrägschnitten ..... 26

Ausführung von Querschnitten ..... 26

Schneiden von Spanplatten 27

Transport 27

Reinigung und Wartung 27

Reinigung 27

Lagerung 28

Ersatzteile/Zubehör 28

Entsorgung/Umweltschutz 29

Garantie 29

Reparatur-Service 30

Service-Center 30

Fehlersuche 31

Importeur 31

Original EG-Konformitätserklärung . 193

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheits-hinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Die Tischkreissäge dient zum Längs- und Querschneiden (nur mit Queranschlag) von Hölzern aller Art, entsprechend der Maschinengröße. Rundhölzer aller Art dürfen nicht geschnitten werden. Die Maschine darf nur nach ihrer Bestimmung verwendet werden.

Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgehende Schäden oder Verletzungen aller Art haftet der Benutzer/ Bediener und nicht der Hersteller. Es dürfen nur für die Maschine geeignete Sägeblätter (HM- oder CV-Sägeblätter) verwendet werden.

Die Verwendung von HSS-Sägeblättern und Trennscheiben aller Art ist untersagt. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie der Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten.

Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Originalbetriebsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Originalbetriebsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Risiken auftreten:

• Berührung des Sägeblattes im nicht abgedeckten Sägebereich.
• Eingreifen in das laufende Sägeblatt (Schnittverletzung)
• Rückschlag von Werkstücken und Werkstückteilen.
• Sägeblattbrüche.
• Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes.
• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.
• Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlossenen Räumen.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Allgemeine Beschreibung

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

• Sägetisch mit vormontiertem, -hartmetallbestückten Sägeblatt 24 Zähne
• Hartmetallbestücktes Sägeblatt 48 Zähne
• Sägeblattschutz
• Absaugschlauch
• Absaugadapter mit Gummidichtung
• Spaltkeil mit Laser
• Batterien 1,5V AAA (2x)
• Parallelanschlag
• Anschlagschiene
• Queranschlag
• Tischverbreiterung (2x)
• Tischverlängerung
• Schiebestock
• Standbeine (4x)
• Querstreben (2x)
• Längsstreben (2x)
• Mittelstreben kurz (2x)
• Mittelstreben lang (2x)
• Gummifüße (4x)
• Standbügel (2x)
• Tischstützen kurz (4x)
• Tischstützen lang (2x)
• Originalbetriebsanleitung

Montagematerial

• Beutel A für Standbeine und
  Mittelstreben:
  Sechskantschraube mit montierter U-Scheibe/Federring (f), 8 Stück;
  Sechskantschraube (g) = Federring (b), 2x U-Scheibe (a), Mutter (c), 4 Stück;

Rundkopfschraube M6 x 12 (e) = U-Scheibe (a), Federring (b), Mutter (c), je 8 Stück

- Beutel B für Standbügel und obere Streben:

Rundkopfschraube M6 x 12 (e) = U-Scheibe (a), Federring (b), Mutter (c), je 20 Stück

- Beutel C für Tischverlängerung/-verbreiterung: Sechskantschraube mit montierter U-Scheibe/Federring (f), 12 Stück;

Sechskantschraube (g) = Federring (b), 2x U-Scheibe (a), Mutter (c), 6 Stück

Werkzeug

- Innensechskantschlüssel HX 6

Die Abbildung der wichtigsten Funktionsteile finden Sie auf den Ausklappseiten.

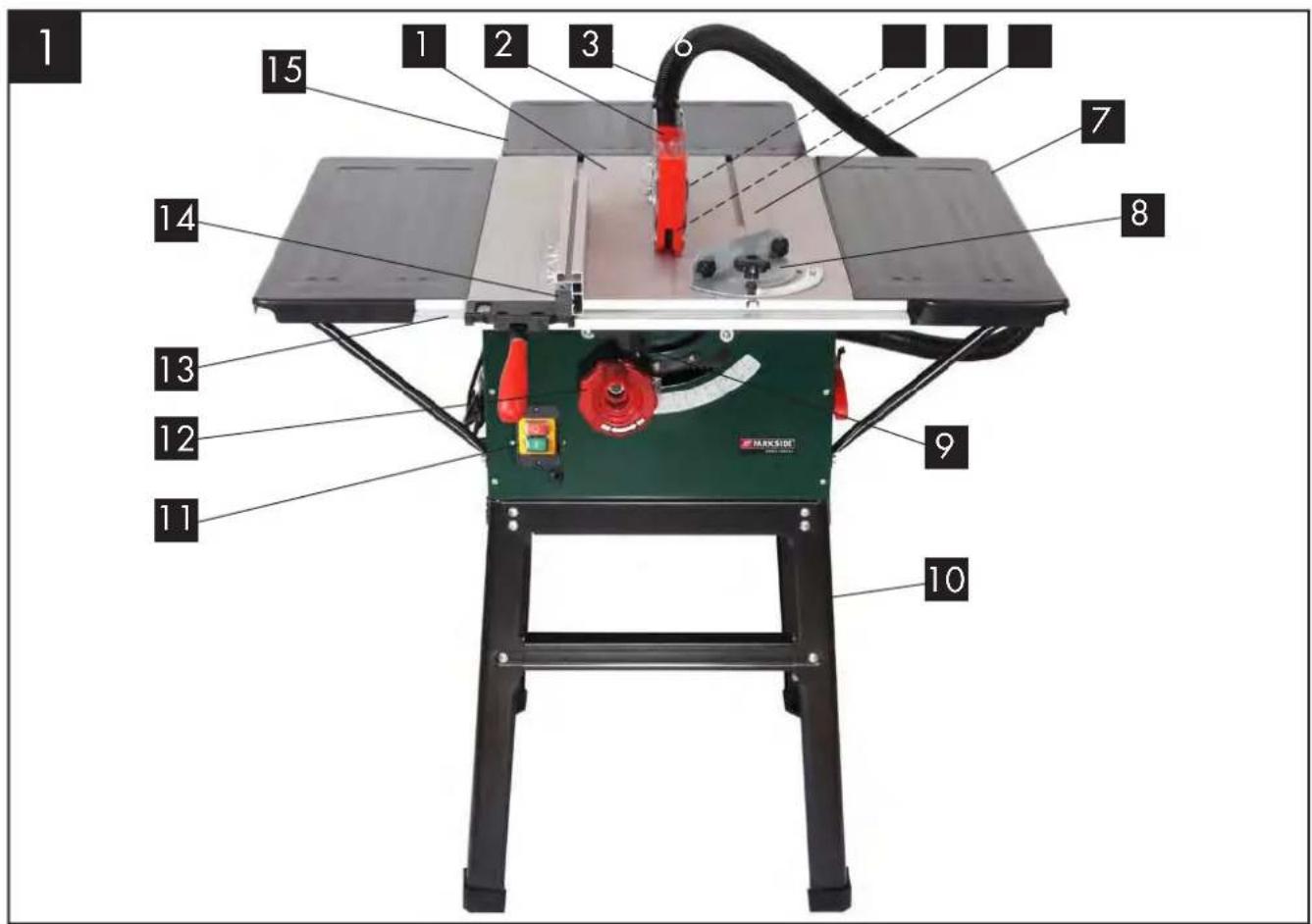

Übersicht

1 Sägetisch ägeblattschutz

3 Absaugschlauch

4 Spaltkeil

5 Sägeblatt

6 Tischeinlage

7 Tischverbreiterung

8 Queranschlag

9 Feststellgriff

10 Untergestell

11 Ein-, Ausschalter

12 Handrad

13 Führungsschiene

14 Parallelanschlag

15 Tischverlängerung

16 Absaugadapter mit Gummidichtung

17 Schiebestock
18 Standbeine
19 Querstreben
20 Längsstreben
21 Mittelstreben, kurz
22 Mittelstreben, lang
23 Gummifüße (4x)
24 Standbügel (2x)
25 Tischstützen, kurz
26 Tischstützen, lang
27 Schraube mit Flügelmutter
28 Langloch im Spaltkeil
29 Senkkopfschrauben Tischeinlage
30 Befestigungsschrauben Spaltkeil
31 Exzenterhebel
32 Nut
33 Rändelschraube
34 Laser
35 Schalter Laser
36 Schrauben Batteriefach
37 Batterieabdeckung
38 Befestigungspunkte
39 Anschlagschiene

Funktionsbeschreibung

Die Tischkreissäge dient zum Längs- und Querschneiden (nur mit Queranschlag) von Hölzern aller Art, entsprechend der Maschinengröße. Rundhölzer aller Art dürfen nicht geschnitten werden.

Technische Daten

Tischkreissäge....PTK 2000 B2

Wechselstrommotor ..... 230 V, 50Hz

Leistung 2000 Watt

Betriebsart ....S6 40%*

Schutzklasse .... I

Schutzart....IP20

Leerlaufdrehzahl 4800 min ^1

Hartmetallsägeblatt ∅ 254 x ∅ 30 x 2,8 mm

Anzahl der Zähne 24 / 48

Dicke Spaltkeil 2,5 mm
min. Maß Werkstück BxLxH ..10x50x1 mm
Tischgröße 630 x 445 mm
Tischverbreiterung Li/Re .....620 x 250 mm
Tischverlängerung hinten ....435 x 320 mm
Schnitthöhe max. 90° ..... 73 mm
Schnitthöhe max. 45° ..... 63 mm
Höhenverstellung.... 0 - 73 mm
Sägeblatt schwenkbar 0 - 45°
Absauganschluß ...... ø 34 mm
Gewicht (inklusive Zubehör) ca. ....29,5 kg
Laserklasse 2
Wellenlänge Laser 650 nm
Leistung Laser .... < 1 mW
Stromversorgung Lasermodul
2 x 1,5 V Micro (AAA)
Schalldruckpegel
(L_pA) 92 dB(A); K_pA = 3 dB
Schallleistungspegel (LWA)
gemessen .....105 dB(A); K_WA = 3 dB
garantiert 108 dB(A)

* Betriebsart S6 40%: Durchlaufbetrieb mit Aussetzbelastung (Spieldauer 10 min). Um den Motor nicht unzulässig zu erwärmen darf der Motor 40% der Spieldauer mit der angegebenen Nennleistung betrieben werden und muss anschließend 60% der Spieldauer ohne Last weiterlaufen.

Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Gewähr. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden.

Sicherheitshinweise

Beim Gebrauch der Maschine sind die Sicherheitshinweise zu beachten.

Symbole und Bildzeichen Bildzeichen auf dem Gerät:

Lesen Sie die Bedienungsanleitung aufmerksam durch.

Tragen Sie Augenschutz.

Tragen Sie Gehörschutz

Tragen Sie einen Atemschutz

Achtung - Risiko einer Verletzung. Greifen Sie niemals in das laufende Sägeblatt.

Setzen Sie die Maschine nicht dem Regen aus. Das Gerät darf weder feucht sein, noch in feuchter Umgebung betrieben werden.

Achtung - ein beschädigtes Sägeblatt darf keinesfalls weiter verwendet werden. Sägeblatt unverzüglich austauschen.

Achtung! - Laserstrahlung. Nicht in den Strahl blicken.

Laser Klasse 2

Achtung! - Laserstrahlung Nicht in den Strahl blicken!

Laser Klasse 2

Laserspezifikation nach EN 60825-1:2007

= 650 ~nm

P_0<1 mW

Garantierter Schallleistungspegel

Elektrogeräte gehören nicht in den Hausmüll.

Symbole in der Anleitung:

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gebotszeichen (anstelle des Aus-rufungszeichens ist das Gebot er-läutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Sicheres Arbeiten

1 Halten Sie Ihren Arbeitsbereich in Ordnung

- Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

2 Berücksichtigen Sie Umgebungseinflüsse

• Setzen Sie Elektrowerkzeuge nicht dem Regen aus.
• Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung.
• Sorgen Sie für gute Beleuchtung des Arbeitsbereichs.
• Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.

3 Schützen Sie sich vor elektrischem Schlag

- Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kühlgeräten).

4 Halten Sie andere Personen fern!

- Lassen Sie andere Personen, insbesondere Kinder, nicht das Werkzeug oder das Kabel berühren,

halten Sie sie von Ihrem Arbeitsbereich fern.

5 Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf

- Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

6 Überlasten Sie Ihr Elektrowerkzeug nicht

- Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.

7 Benutzen Sie das richtige Elektrowerkzeug

- Verwenden Sie keine leistungs- schwachen Elektrowerkzeuge für schwere Arbeiten.

- Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten.

- Verwenden Sie das Elektrowerkzeug nicht zum Brennholzsägen.

8 Tragen Sie geeignete Kleidung

- Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von beweglichen Teilen erfasst werden.

- Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.

- Tragen Sie bei langen Haaren ein Haarnetz.

9 Benutzen Sie Schutzausrüstung

- Tragen Sie eine Schutzbrille.

- Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske.

10 Schließen Sie die Staubabsaug-Einrichtung an

- Falls Anschlüsse zur Staubabsaugung und Auffangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden. - Der Betrieb in geschlossenen Räumen ist nur mit einer geeigneten Absauganlage zulässig.

11 Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist

- Benützen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

12 Sichern Sie das Werkstück

- Bei langen Werkstücken ist eine zusätzliche Auflage (Tisch, Böcke, etc.) erforderlich, um ein Kippen der Maschine zu vermeiden.

- Drücken Sie das Werkstück immer fest gegen Arbeitsplatte und Anschlag, um ein Wackeln bzw. Verdrehen des Werkstückes zu verhindern.

13 Vermeiden Sie abnormale Körperhaltung

- Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.

- Vermeiden Sie ungeschickte Handpositionen, bei denen durch ein plötzliches Abrutschen eine oder beide Hände das Sägeblatt berühren könnten.

14 Pflegen Sie Ihre Werkzeuge mit Sorgfalt

- Halten Sie die Schneidwerkzeuge scharf und sauber, um besser und sicherer arbeiten zu können.

- Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.

DEATCH

- Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern.

- Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind.

- Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett.

15 Ziehen Sie den Stecker aus der Steckdose

- Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Sägeblatt.

- Bei Nichtgebrauch des Elektro-werkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z. B. Sägeblatt, Bohrer, Fräser.

16 Lassen Sie keine Werkzeug- schlüssel stecken

- Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind.

17 Vermeiden Sie unbeabsichtigten Anlauf

- Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.

18 Benutzen Sie Verlängerungskabel für den Außenbereich

- Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.

- Verwenden Sie die Kabeltrommel nur im abgerollten Zustand.

19 Seien Sie stets aufmerksam

Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind.

20 Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen

- Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.

- Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten.

- Die bewegliche Schutzhaube darf in geöffnetem Zustand nicht festgeklemmt werden.

- Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist.

- Beschädigte Schalter müssen bei einer Kundendienstwerkstatt ersetzt werden.

- Benutzen Sie keine fehlerhaften oder beschädigten Anschlussleitungen.

- Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt.

21 ACHTUNG!

- Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

22 Lassen Sie Ihr Elektrowerkzeug durch eine Elektrofachkraft reparieren

- Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; anderenfalls können Unfälle für den Benutzer entstehen.

ZUSÄTZLICHE SICHERHEITSHINWEISE

1 Sicherheitsvorkehrungen

- Warnung! Beschädigte, rissige oder deformierte Sägeblätter nicht verwenden.

- Tauschen Sie einen abgenutzten Tischeinsatz aus. Ein Nachschleifen ist nicht zulässig.

- Verwenden Sie nur vom Hersteller empfohlene Sägeblätter, die EN 847-1 entsprechen. Warnung! Achten Sie beim Wechseln des Sägeblattes darauf, dass die Schnittbreite nicht kleiner und die Stammblattdicke des Sägeblattes nicht größer ist als die Dicke des Spaltkeils!

- Achten Sie darauf, dass ein für den zu schneidenden Werkstoff geeignetes Sägeblatt ausgewählt wird.

- Tragen Sie eine geeignete persönliche Schutzausrüstung. Dies schließt ein:

Gehörschutz zur Verminderung des Risikos schwerhörig zu werden, Atemschutz zur Verminderung des Risikos gefährlichen Staub einzuatmen.

- Tragen Sie beim Hantieren mit Sägeblättern und rauen Werkstoffen Handschuhe.

- Tragen Sie Sägeblätter, wann immer praktikabel, in einem Behältnis.

- Tragen Sie eine Schutzbrille. Während der Arbeit aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.

- Schließen Sie das Elektrowerkzeug beim Sägen von Holz an eine Staubauffangeinrichtung an. Die Staubfreisetzung wird unter anderem durch die Art des zu bearbeitenden Werkstoffs, die Bedeutung lokaler Abscheidung (Erfassung oder Quelle) und die richtige Einstellung von Hauben/Leitblechen/ Führungen beeinflusst.

- Verwenden Sie keine Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Stahl).

- Bewahren Sie den Schiebestock oder das Schiebeholz bei Nichtbenutzung immer an dem Elektrowerkzeug in seinem Halter auf.

2 Wartung und Instandhaltung

- Ziehen Sie bei jeglichen Ein- stell- und Wartungsarbeiten den Netzstecker.

- Die Lärmverursachung wird von verschiedenen Faktoren beeinflusst, unter anderem von der Beschaffenheit der Sägeblätter, Zustand von Sägeblatt und Elektrowerkzeug.

DEATCH

Verwenden Sie nach Möglichkeit Sägeblätter, die zur Verringerung der Geräuschentwicklung konstruiert wurden, warten Sie das Elektrowerkzeug und Werkzeugaufsätze regelmäßig und setzen Sie diese gegebenenfalls instand, um Lärm zu reduzieren.

- Melden Sie Fehler an dem Elektrowerkzeug, Schutzeinrichtungen oder dem Werkzeugaufsatz sobald diese entdeckt wurden, der für die Sicherheit verantwortlichen Person.

3 Sicheres Arbeiten

- Verwenden Sie den Schiebestock oder den Handgriff mit Schiebeholz, um das Werkstück sicher am Sägeblatt vorbeizuführen.

- Stellen Sie sicher, dass immer der Spalt keil verwendet wird und dieser richtig eingestellt ist.

- Obere Sägeblattschutzvorrichtung verwenden und richtig einstellen.

- Verwenden Sie nur Sägeblätter, deren höchstzulässige Drehzahl nicht geringer ist als die maximale Spindeldrehzahl des Einsatzwerkzeuges und die für den zu schneidenden Werkstoff geeignet sind.

- Falzen oder Nuten nicht durchführen, ohne dass eine geeignete Schutzvorrichtung, wie z. B. eine Tunnelschutzvorrichtung, über dem Sägetisch angebracht ist.

- Kreissägen dürfen nicht zum Schlitzen (im Werkstück beendete Nut) verwendet werden.

- Verwenden Sie beim Transportieren des Elektrowerkzeuges nur die Transportvorrichtungen. Verwenden Sie niemals die Schutzvorrichtungen für Handhabung oder Transport.

- Achten Sie darauf, dass während des Transports der obere Teil des Sägeblattes abgedeckt ist, beispielsweise durch die Schutzvorrichtung.

- Darauf achten, nur solche Distanz-scheiben und Spindelringe zu ver-wenden, die für den vom Hersteller angegebenen Zweck geeignet sind.

- Der Fußboden im Umkreis der Maschine muss eben, sauber und frei von losen Partikeln, wie z. B. Spänen und Schnittresten, sein.

– Arbeitsstellung stets seitlich vom Sägeblatt.

- Keine Schnittreste oder sonstige Werkstückteile aus dem Schnittbereich entfernen, so lange die Maschine läuft und das Sägeaggregat sich noch nicht in der Ruhestellung befindet.

- Lange Werkstücke gegen Abkippen am Ende des Schneidvorgangs sichern (z. B. Abrollständer oder Rollbock).

- Achtung! Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Sägeblatt.

- Zum Beheben von Störungen oder zum Entfernen eingeklemmter Holzstücke die Maschine ausschalten - Netzstecker ziehen.

- Umrüstungen, sowie Einstell-, Mess-, und Reinigungsarbeiten nur bei abgeschaltetem Motor durchführen - Netzstecker ziehen.

- Überprüfen Sie vor dem Einschalten, dass die Schlüssel und Einstellwerkzeuge entfernt sind.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

SICHERHEITSHINWEISE FÜR DEN UMGANG MIT SÄGEBLÄTTERN

1 Setzen Sie nur Einsatzwerkzeuge ein, wenn Sie den Umgang damit beherrschen.
2 Beachten Sie die Höchstdrehzahl. Die auf dem Einsatzwerkzeug angegebene Höchstdrehzahl darf nicht überschritten werden. Halten Sie, falls angegeben, den Drehzahlbereich ein.
3 Beachten Sie die Motor- Sägeblatt-Drehrichtung.
4 Kreissägeblätter mit gerissenen Körpern sind auszumustern (Instandsetzung ist nicht zulässig).
5 Werkzeuge mit sichtbaren Rissen dürfen nicht verwendet werden.
6 Werkzeuge sind regelmäßig zu reinigen.
7 Handhaben Sie Einsatzwerkzeuge mit Vorsicht. Bewahren Sie diese am besten in der Originalverpackung oder speziellen Behältnissen auf. Tragen Sie Schutzhandschuhe, um die Griffsicherheit zu verbessern und das Verletzungsrisiko weiter zu mindern.
8 Stellen Sie vor der Benutzung von Einsatzwerkzeugen sicher, dass alle

Schutzvorrichtungen ordnungsgemäß befestigt sind.

9 Vergewissern Sie sich vor dem Einsatz, dass das von Ihnen benutzte Einsatzwerkzeug den technischen Anforderungen dieses Elektrowerkzeuges entspricht und ordnungsgemäß befestigt ist.
10 Benutzen Sie das mitgelieferte Sägeblatt nur für Sägearbeiten in Holz, niemals zum Bearbeiten von Metallen.

Montage und Befestigung von Werkzeugen und Werkzeugteilen

a) Werkzeuge und Werkzeugkörper müssen so aufgespannt sein, dass sie sich beim Betreiben nicht lösen können.
b) Befestigungsschrauben und -muttern sind unter Verwendung geeigneter Schlüssel usw. und mit dem vom Hersteller angegebenen Drehmomenten anzuziehen.
c) Eine Verlängerung des Schlüssels oder das Festziehen mithilfe von Hammer- schlägen ist nicht zulässig.
d) Die Spannflächen sind von Verschmutzungen, Fett, Öl und Wasser zu reinigen.
e) Spannschrauben sind nach den Anleitungen des Herstellers anzuziehen.
f) Zum Einstellen des Bohrungsdurchmessers von Kreissägeblättern an den Spindeldurchmesser der Maschine dürfen nur fest eingebrachte Ringe, z.B. eingepresste oder durch Haftverbindung gehaltene Ringe, verwendet werden. Die Verwendung loser Ringe ist nicht zulässig.
g) Stellen Sie sicher, dass fixierte Reduzierringe parallel zueinander sind.

Sicherheitshinweise zum Umgang mit dem Laser

- Achtung: Laserstrahlung Nicht in den Strahl blicken Laserklasse 2

Sicherheitshinweise zum Umgang mit Batterien

1 Jederzeit darauf achten, dass die Batterien mit der richtigen Polarität (+ und -) eingesetzt werden, wie sie auf der Batterie angegeben ist.
2 Batterien nicht kurzschließen.
3 Nicht wiederaufladbare Batterien nicht laden.
4 Batterie nicht überentladen!
5 Alte und neue Batterien sowie Batterien unterschiedlichen Typs oder Herstellers nicht mischen! Alle Batterien eines Satzes gleichzeitig wechseln.
6 Verbrauchte Batterien unverzüglich aus dem Gerät entfernen und richtig entsorgen!
7 Batterien nicht erhitzen!
8 Nicht direkt an Batterien schweißen oder löten!
9 Batterien nicht auseinander nehmen!
10 Batterien nicht deformieren!
11 Batterien nicht ins Feuer werfen!
12 Batterien außerhalb der Reichweite von Kindern aufbewahren.
13 Kindern nicht ohne Aufsicht das Wechseln von Batterien gestatten!
14 Bewahren Sie Batterien nicht in der Nähe von Feuer, Herden oder anderen Wärmequellen auf. Legen Sie die Batterie nicht in direkte Sonneneinstrahlung, benutzen oder lagern Sie diese nicht bei heißem Wetter in Fahrzeugen.

15 Unbenutzte Batterien in der Original-verpackung aufbewahren und von Metallgegenständen fern halten. Ausgepackte Batterien nicht mischen oder durcheinander werfen! Dies kann zum Kurzschluss der Batterie und damit zu Beschädigungen, zu Verbrennungen oder gar zu Brandgefahr führen.
16 Batterien aus dem Gerät entnehmen, wenn dieses für längere Zeit nicht benutzt wird, außer es ist für Notfälle!
17 Batterien, die ausgelaufen sind NIE-MALS ohne entsprechenden Schutz anfassen. Wenn die ausgelaufene Flüssigkeit mit der Haut in Berührung kommt, sollten Sie die Haut in diesem Bereich sofort unter laufendem Wasser abspülen. Verhindern Sie in jedem Fall, dass Augen und Mund mit der Flüssigkeit in Berührung kommen. Suchen Sie in einem solchen Fall bitte umgehend einen Arzt auf.
18 Batteriekontakte und auch die Gegen- kontakte im Gerät vor dem Einlegen der Batterien reinigen.

Restrisiken

Das Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Gefährdung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Desweiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und

die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanweisung insgesamt beachtet werden.

• Belasten Sie die Maschine nicht unnötig: zu starker Druck beim Sägen beschädigt das Sägeblatt schnell. Dies kann zu einer Leistungsverminderung der Maschine bei der Verarbeitung und einer Verminderung der Schnittgenauigkeit führen.
• Vermeiden Sie zufällige Inbetriebsetzungen der Maschine: beim Einführen des Steckers in die Steckdose darf die Betriebstaste nicht gedrückt werden.
• Verwenden Sie das Werkzeug, das in diesem Handbuch empfohlen wird. So erreichen Sie, dass Ihre Säge optimale Leistungen erbringt.
• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.
• Bevor Sie Einstell- oder Wartungsarbeiten vornehmen, schalten Sie das Gerät ab und ziehen den Netzstecker.

5. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

- Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlußbedingungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist.

• Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen.
  • Die maximal zulässige Netzimpedanz am elektrischen Anschlusspunkt von 0,107 Ohm darf nicht überschritten werden.
• Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungsunternehmen, dass die Dauerstrombelastbarkeit des Netzes am Anschlusspunkt mit dem öffentlichen Netz für den Anschluss des Produktes ausreicht.

Wichtige Hinweise

Bei Überlastung des Motors schaltet dieser selbständig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden

DEATCH

und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05VV-F.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Wechselstrommotor

• Die Netzspannung muss 230 V \~ betragen.

- Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 2,5 Quadratmillimeter aufweisen.

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Stromart des Motors
- Daten des Maschinen-Typenschildes
- Daten des Motor-Typschildes

Montage

Montage, Teile austauschen und Einstellungen

Achtung! Vor allen Wartungs- Um- rüst- und Montagearbeiten an der Kreissäge ist der Netzstecker zu ziehen.

Legen Sie alle mitgelieferten Teile auf eine flache Oberfläche. Gruppieren Sie gleiche Teile.

Hinweis: Wenn Verbindungen mit einer Schraube (Rundkopf/oder Sechskant), Sechskantmuttern und Unterlegscheibe gesichert werden, muss die Unterlegscheibe unter der Mutter angebracht werden.

Stecken Sie Schrauben jeweils von außen nach innen ein, sichern Sie Verbindungen mit Muttern von innen.

Hinweis: Ziehen Sie die Muttern und Schrauben während der Montage nur so weit an, dass diese nicht herabfallen können.

Wenn Sie die Muttern und Schrauben bereits vor der Endmontage an-/festziehen, kann die Endmontage nicht durchgeführt werden.

Zusätzlich benötigtes Werkzeug:

- Kreuzschlitzschraubendreher

Montage Gestell

Abb.4-10

1. Tischkreissäge umdrehen und auf den Boden legen.

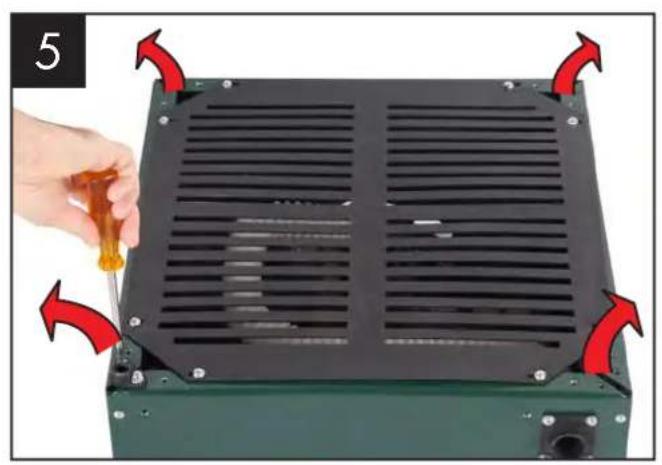

2. Die vier montierten Gummifüße mit einem Kreuzschraubendreher abschrauben (Abb. 5).
3. Die vier Standbeine (18) mit den Sechskantschrauben (f) locker an der Säge anschrauben (Abb. 6). Verwenden Sie hierfür den mitgelieferten Gabelschlüssel (r).

Achtung! 2 Standbeine verfügen über Bohrungen (38) an der Hinterseite, in denen die Standbügel fixiert werden müssen. (Abb. 6 und 10) Darauf achten, dass diese an der Rückseite der Maschine befestigt werden.

1. Jetzt die Querstreben (19) (Kennung A) und Längsstreben (20) (Kennung B) aufnehmen. Diese mit den vier Mittelstreben (21, 22) locker an den Standbeinen verschrauben. Montagematerial: Rundkopfschrauben (d), Unterlegscheibe (a), Federring (b) und Muttern (c), (Abb. 6-8).
2. Dabei die Rundkopfschrauben (d) und Muttern (c) nur locker festziehen. Achtung: Die längeren Streben (mit B gekennzeichnet) müssen seitlich verwendet werden. Sichern Sie die Mittelstreben mit den Sechskantschrauben in sich, wie im Detail der Abb. 8 dargestellt.
3. Nun die Gummifüße (23) auf die Standbeine aufstecken (Abb. 9).
4. An den Bohrungen in den hinteren Standbeinen die Standbügel (24) verschrauben. Montagematerial: jeweils 2 Rundkopfschrauben (d), Beilagscheiben (a), Federring (b) und Muttern (c), (Abb. 10). Achtung! Beide Standbügel müssen an der Rückseite der Maschine an den Befestigungspunkten 38 befestigt werden!
5. Anschließend sämtliche Schrauben und Muttern des Untergestells festziehen.

Tischverbreitung und -verlängerung montieren

(Abb. 11-14)

1. Tischverbreiterung (7) und Tischverlängerung (15) am Sägetisch mittels der Sechskantschrauben (e) locker befestigen. (Abb. 12).

2. Tischstützen (25, 26) am Gehäuse der Tischkreissäge mittels Sechskantschrauben (e) locker festschrauben. Ebenfalls müssen die Tischstützen (25, 26) auch noch am Verbreiterungs- bzw. Verlängerungstisch locker festgeschraubt werden. Montagematerial: Sechskantschrauben (f), Unterlegscheibe (a) und Mutter (c). Die kurzen Stützen (25) für Verbreiterung, die langen Stützen (26) für die Verlängerung, (Abb. 13, 14).

3. Die Säge mit dem Untergestell umdrehen und auf den Boden stellen.
4. Tischverbreiterung und -verlängerung eben mit dem Sägetisch ausrichten.
5. Anschließend sämtliche Schrauben festziehen.

Absaugadapter montieren (Abb. 15)

1. Absaugadapter (16) in die dafür vorgesehene Öffnung an der Rückseite der Maschine stecken. Der seitliche Abgang zeigt dabei nach außen.
2. Der Absaugadapter hat eine Gummidichtung, achten Sie darauf, dass diese montiert ist.
3. Der Adapter wird mittels Bajonettverriegelung gesichert. Stecken Sie den Absaugadapter (16) wie in Abb. 15 gezeigt ein und verriegeln Sie diesen mit einer Vierteldrehung im Uhrzeigersinn.

Spaltkeil montieren

(Abb. 16-19)

Achtung! Netzstecker ziehen! Die Einstellung des Sägeblatts (5) muss nach jedem Sägeblattwechsel überprüft werden.

DEATCH

1. Einsetzen der Batterien (Abb. 16):

2. Stellen Sie den Schalter (35) Laser Ein/Aus auf die Position „O“ (Laser aus).

3. Entfernen Sie die Batteriefachabdeckung (37), indem Sie die Schraube (36) lösen. Entfernen Sie nun die Batteriefachabdeckung (37) durch seitliches abwinkeln.
4. Legen Sie die im Lieferumfang enthaltenen Batterien (Typ AAA) ein, achten Sie dabei auf die richtige Polarität (siehe Abb. 16).
5. Setzen Sie die Batteriefachabdeckung (37) wieder ein und befestigen Sie diese mit der Schraube (36).

Anmerkungen zu den Batterien:

• Wenn Sie den Laser längere Zeit nicht benutzen, entnehmen Sie bitte die Batterien aus dem Batteriefach. Ein Auslaufen der Batterieflüssigkeit könnte das Gerät beschädigen.

• Batterien nicht auf Heizkörpern ablegen oder für längere Zeit starker Sonneneinstrahlung aussetzen; Temperaturen über 45° könnten das Gerät beschädigen.

• Sägeblatt (5) auf max. Schnitttiefe einstellen, in die 0° Stellung bringen und arretieren.

• Lösen Sie die Schrauben (29). Tisch-einlage (6) herausnehmen (Abb. 17).
• Die beiden Befestigungsschrauben (30) lösen und den Spaltkeil (4) zwischen der Metallplatte und Halterung einsetzen (Abb. 18).

• Der Abstand zwischen Sägeblatt und Spaltkeil (4) soll 3 mm bis max. 8 mm sein, (Abb. 19).

• Die Befestigungsschrauben (30) wieder festziehen und Tischeinlage (6) montieren (siehe Abb. 17).

Sägeblattschutz montieren / demontieren

(Abb. 20/21)

1. Vor der Erstmontage müssen die Batterien des Lasers eingelegt werden. (siehe Spaltkeil montieren 1.)
2. Schraube mit Flügelmutter und Beilagscheibe (27) des Sägeblattschutzes (2) demontieren. Den Sägeblattschutz (2) von oben auf den Spaltkeil (4) aufsetzen.
3. Schraube mit Flügelmutter und Beilagscheibe (27) montieren, so dass die Schraube fest im Langloch (28) sitzt. (siehe Abb. 18)
4. Schraube (27) nicht zu fest anziehen. Der Sägeblattschutz muss frei beweglich bleiben.
5. Absaugschlauch (3) auf den Absaugadapter (16) und den Absaugstutzen des Sägeblattschutzes (2) stecken. Eine geeignete Späneabsauganlage am Absaugadapter (16) anschließen, (Abb. 21).
6. Die Demontage erfolgt in umgekehrter Reihenfolge. Achtung! Vor Sägebeginn muss der Sägeblattschutz (2) auf das Sägegut abgesenkt werden.

Tischeinlage austauschen (Abb. 17 und 22)

1. Bei Verschleiß oder Beschädigung ist die Tischeinlage (6) zu tauschen, ansonsten besteht erhöhte Verletzungsgefahr.

2. Die 3 Senkkopfschrauben (29) entfernen.

3. Die verschlissene Tischeinlage (6) herausnehmen.
4. Die Montage der neuen Tischeinlage erfolgt in umgekehrter Reihenfolge.

Spaltkeil einstellen / montieren

(Abb. 16-19)

Achtung! Netzstecker ziehen! Die Einstellung des Sägeblatts (5) muss nach jedem Sägeblattwechsel überprüft werden.

1. Sägeblatt (5) auf max. Schnitttiefe einstellen, in die 0° Stellung bringen und arretieren.
2. Sägeblattschutz (2) demontieren.
3. Tischeinlage (6) herausnehmen.
4. Die Befestigungsschrauben (30) lockern.
5. Spaltkeil (4) nach oben schieben.
6. Der Abstand zwischen Sägeblatt (5) und Spaltkeil (4) soll max. 8 mm sein. (Abb. 19)
7. Die Befestigungsschrauben (30) wieder festziehen und Tischeinlage (6) montieren.
8. Sägeblattschutz (2) wieder montieren.

Montage/Wechsel des Sägeblattes (Abb. 22)

1. Achtung! Netzstecker ziehen und Schutzhandschuhe tragen.

2. Sägeblattschutz (2) demontieren.

3. Die Tischeinlage (6) durch Lösen der drei Senkkopfschrauben (29) entfernen

4. Den Innensechskantschlüssel (s) (HX 6) an der Schraube ansetzt und mit dem Gabelschlüssel (t) (SW 22) an der Motorwelle gegenhalten.
5. Achtung! Schraube in Rotationsrichtung des Sägeblattes drehen.
6. Äußeren Flansch abnehmen und altes Sägeblatt schräg nach unten vom inneren Flansch abziehen.
7. Sägeblattflansche vor der Montage des neuen Sägeblattes sorgfältig mit einer Drahtbürste reinigen.
8. Das neue Sägeblatt in umgekehrter Reihenfolge wieder einsetzen und festziehen. Achtung! Laufrichtung beachten, die Schnittschräge der Zähne muss in Laufrichtung, d.h. nach vorne zeigen (siehe Pfeil auf dem Sägeblattschutz (2).
9. Tischeinlage (6) sowie Sägeblattschutz (2) wieder montieren und einstellen
10. Bevor Sie mit der Säge wieder arbeiten, ist die Funktionsfähigkeit der Schutzeinrichtungen zu prüfen.

Vor Inbetriebnahme

• Die Maschine muss standsicher aufgestellt werden, d.h. auf dem Untergestell o. ä. festschrauben. Verwenden Sie dazu die Bohrungen, die sich im Gestell der Maschine befinden. Für die sichere Verwendung auf einer Werkbank sind die vier montierten Gummifüße vorgesehen (Abb. 5).
• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.

DEATCH

• Das Sägeblatt muss frei laufen können.
- Bei bereits bearbeitetem Holz auf Fremdkörper, wie z.B. Nägel oder Schrauben, usw. achten.
- Bevor Sie den Ein-/Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.
- Überzeugen Sie sich vor dem Anschließen der Maschine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.
- Schließen Sie die Maschine nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose an, die mit mindestens 16 A abgesichert ist.
- Schließen Sie das Gerät nach Möglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (FI-Schalter) mit einem Auslösestrom von nicht mehr als 30 mA an.

Bedienung

Ein-, Ausschalten (Abb.23)

• Durch Drücken des grünen Tasters „I“ kann die Säge eingeschaltet werden. Vor Beginn des Sägens abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat.
• Um die Säge wieder auszuschalten, muss der rote Taster „0“ gedrückt werden.

Einstellen der Schnittiefe (Abb.23)

Durch Drehen des Handrades (12) für Höhenverstellung, kann das Sägeblatt auf die gewünschte Schnitttiefe (stufenlos) eingestellt werden.

Wichtig: das Handrad (12) muss für die Einstellung der Schnitttiefe nach außen gezogen sein, die gedrückte Position verstellt den Schnittwinkel.

• Entgegen dem Uhrzeigersinn: größere Schnitttiefe
• Im Uhrzeigersinn: kleinere Schnitttiefe Überprüfen Sie die Einstellung anhand eines Probeschnittes.

Winkeleinstellung (Abb.23)

Mit der Tischkreissäge können Schrägschnitte nach links von 0°-45° zur Anschlagschiene ausgeführt werden.

Prüfen Sie vor jedem Schnitt, dass zwischen der Anschlagschiene (39), Querschneidlehre (Abb.1,Nr.8) und dem Sägeblatt (5) keine Kollision möglich ist.

• Feststellgriff (9) lösen
• Durch Hineindrücken und Drehen des Handrades (12) das gewünschte Winkelmaß an der Skala einstellen.
• Feststellgriff (9) in gewünschter Winkelstellung arretieren.

Arbeiten mit dem Parallelanschlag

Einstellen der Anschlaghöhe (Abb. 24-26)

• Die Anschlagschiene (39) des Parallelanschlages (14) besitzt zwei verschieden hohe Führungsflächen.
• Je nach Dicke der zu schneidenden Materialien muss die Anschlagschiene (39) unterschiedlich zu verwenden. Für dünnes Material (unter 25 mm

Werkstückdicke) Abb. 24 anwenden. Für dickes Material (über 25 mm Werkstückdicke) Abb. 26 anwenden.

Anschlagschiene drehen (Abb. 24-26)

• Lockern Sie zum Drehen der An- schlagschiene (39) zuerst die beiden Flügelmuttern (h).
• Nun kann die Anschlagschiene (39) von der Führungsschiene (13) abgezogen und mit der entsprechenden Führung wieder über diese geschoben werden.
• Ziehen Sie die Flügelmuttern (h) wieder an.

Einstellen der Schnittbreite (Abb. 27-28)

• Beim Längsschneiden von Holzteilen muss der Parallelanschlag (14) verwendet werden.
• Der Parallelanschlag sollte auf der rechten Seite des Sägeblattes (5) montiert werden.
• Den Parallelanschlag seitlich in die Führungsschiene (13) setzen (Abb. 28).
• Auf der Führungsschiene für Parallelanschlag (13) befinden sich 2 Skalen (j/k). Diese zeigen den Abstand zwischen Anschlagschiene (39) und Sägeblatt (5) an (Abb. 27).
• Wählen Sie abhängig davon, ob die Anschlagschiene (39) für die Bearbeitung von dickem oder dünnem Material gedreht ist, die passende Skala: Hohe Anschlagschiene (dickes Material): Skala (j) Niedrige Anschlagschiene (dünnes Material): Skala (k)
• Parallelanschlag (14) auf das ge-

wünschte Maß am Schauglas (I) einstellen und mit dem Exzenterhebel (31) fixieren.

Anschlaglänge einstellen (Abb. 29)

• Um das Klemmen des Schnittgutes zu vermeiden, ist die Anschlagschiene (39) in Längsrichtung verschiebbar.
• Faustregel: Das hintere Ende des Anschlages stößt an eine gedachte Linie. Diese beginnt etwa bei der Sägeblattmitte und verläuft unter 45° nach hinten.
• Benötigte Schnittbreite einstellen.
• Flügelmuttern (h) lockern und Anschlagschiene (39) so weit vorschieben, bis die gedachte 45° Linie berührt wird.
• Flügelmuttern (h) wieder festziehen.

Justieren des Parallelanschlages

(Abb. 30)

- Achtung! Schutzhaube abnehmen

• Sägeblatt (5) auf maximale Schnitttiefe einstellen.
• Parallelanschlag (14) so einstellen, dass die Anschlagschiene (39) das Sägeblatt berührt (Einstellung für dickes Material).
• Falls der Parallelanschlag (14) nicht in einer Linie mit dem Sägeblatt (5) verläuft, wie folgt vorgehen. Die Schrauben (m) am Parallelanschlag so weit lösen, dass sich der Parallelanschlag (14) parallel zum Sägeblatt (5) ausrichten lässt (Abb. 30).
• Schrauben (m) wieder festziehen.

Queranschlag

(Abb. 31)

• Queranschlag (8) in eine Nut (32) des Sägetisches schieben.
• Rändelschraube (33) lockern.
• Queranschlag (8) drehen, bis das gewünschte Winkelmaß eingestellt ist. Die Kerbe am Führungsstab zeigt den eingestellten Winkel.
• Rändelschraube (33) wieder festziehen.
• Beim Zuschneiden muss der Queranschlag (8) mit der Anschlagschiene (39) vom Parallelanschlag (14) verlängert werden (Abb. 31)
• Um den Queranschlag (8) mit der Anschlagschiene (39) zu verlängern, muss die Anschlagschiene (39) vom Parallelanschlag (14) entnommen werden. Nun ist die Anschlagschiene, wie in Abb. 31 gezeigt zu montieren, hierzu die Sterngriffmuttern (q) verwenden.

Achtung!

• Anschlagschiene (39) nicht zu weit in Richtung Sägeblatt schieben.
• Der Abstand zwischen Anschlagschie- ne (39) und Sägeblatt (5) sollte ca. 2 cm betragen. (Abb.31)

Justieren der Skala des Queranschlages

(Abb.32)

• Einen 90° Anschlagwinkel an das Sägeblatt (5) Anlegen.

• Queranschlag (8) mit der Anschlagschiene (39) des Parallelanschlages 14) verbinden (siehe auch Queranschlag).

• Rändelschraube (33) des Queranschlages (8) lockern.

• Queranschlag (8) so positionieren, dass die Anschlagschiene in einem 90° Winkel zum Sägeblatt (5) steht. Nun Queranschlag mit Hilfe des 90° Winkels exakt zum Sägeblatt ausrichten und die Rändelschraube (33) wieder festziehen.
• Kontrollieren ob der Queranschlag exakt 90° anzeigt. Ist dies nicht der Fall, wie folgt verfahren:
• Die beiden Schrauben (o), mit denen die Skala (p) des Queranschlages (8) an selbigem befestigt ist lösen. Jetzt lässt sich die Skala auf die korrekte Position einstellen.
• Nun die Schrauben (o) wieder festziehen. (siehe Abb. 31)

Benutzung des Lasers

(Abb. 33-34)

• Der Laser (34) erlaubt es Ihnen, mit Ihrer Kreissäge Präzisionsschnitte vorzunehmen.
• Das Laserlicht wird durch eine Laserdiode, die von zwei Batterien versorgt wird, erzeugt. Das Laserlicht wird zu einer Linie aufgeweitet und tritt durch die Laseraustrittsöffnung aus. Die Linie können Sie dann als optische Markierung der Schnittlinie beim Präzisionsschnitt benutzen. Beachten Sie die Lasersicherheitshinweise.
• Einsetzen der Batterien.
• Laser Einschalten: Schalter Laser Ein/Aus (35) auf I stellen. Der Schalter Laser Ein/Aus (35) ist bei montiertem Sägeblattschutz (2) durch eine Aussparung in selbigem zugänglich (Abb. 33). Aus der Laseraustrittsöffnung wird nun

ein roter Laserstrahl projiziert. Wenn Sie während des Sägens den Laserstrahl an der Schnittlinienmarkierung entlang führen, gelingen Ihnen saubere Schnitte.

• Laser Ausschalten: Schalter Laser Ein/Aus (35) auf „0“ stellen. Der Laserstrahl erlischt. Bitte stellen Sie den Laser immer aus, wenn er nicht benötigt wird, um die Batterien zu schonen.
• Der Laserstrahl kann durch abgelagerten Staub und Späne blockiert werden. Entfernen Sie diese Partikel daher nach jedem Gebrauch (Gerät ausgeschaltet) von der Laseraustrittsöffnung.

Justieren des Lasers

(Abb. 34)

Falls der Laser (34) nicht mehr die korrekte Schnittlinie anzeigt, kann dieser nachjustiert werden. Öffnen Sie hierzu die Schrauben (z). Stellen Sie den Laser unter Zuhilfenahme der Justierschraube (y) so ein, dass der Laserstrahl die Schneidzähne des Sägeblattes (5) trifft.

Betrieb

Arbeitshinweise

Nach jeder neuen Einstellung empfehlen wir einen Probeschnitt, um die eingestellten Maße zu überprüfen. Nach dem Einschalten der Säge abwarten, bis das Sägeblatt seine max. Drehzahl erreicht hat, bevor Sie den Schnitt durchführen.

Lange Werkstücke gegen Abkippen am Ende des Schneidvorganges sichern (z.B. Abrollständer etc.)

Achtung beim Einschneiden.

Betreiben Sie das Gerät nur mit Absaugung. Überprüfen und reinigen Sie regelmäßig die Absaugkanäle.

Eignung der Sägeblätter:

• 24 Zähne: weiche Materialien, hohe Spanabnahme, grobes Schnittbild
• 48 Zähne: harte Materialien, geringere Spanabnahme, feineres Schnittbild

Ausführen von Längsschnitten

(Abb. 35)

Hierbei wird ein Werkstück in seiner Längsrichtung durchschnitten. Eine Kante des Werkstücks wird gegen den Parallelanschlag (14) gedrückt, während die flache Seite auf dem Sägetisch (1) aufliegt.

Der Sägeblattschutz (2) muss immer auf das Werkstück abgesenkt werden. Die Arbeitsstellung beim Längsschnitt darf nie in einer Linie mit dem Schnittverlauf sein.

- Parallelanschlag (14) entsprechend der Werkstückhöhe und der gewünschten Breite einstellen.

• Säge einschalten.
• Hände mit geschlossenen Fingern flach auf das Werkstück legen und Werkstück am Parallelanschlag (14) entlang in das Sägeblatt (5) schieben.
• Seitliche Führung mit der linken oder rechten Hand (je nach Position des Parallelanschlages) nur bis zur Vorderkante des Sägeblattschutzes (2).

- Werkstück immer bis zum Ende des Spaltkeils (4) durchschieben.

DEATCH

• Der Schnittabfall bleibt auf dem Säge- tisch (1) liegen, bis sich das Sägeblatt (5) wieder in Ruhestellung befindet.
• Lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs sichern! (z.B. Abrollständer etc.)

Schneiden schmaler Werkstücke

(Abb. 36)

Längsschnitte von Werkstücken mit einer Breite von weniger als 120 mm müssen unbedingt unter Zuhilfenahme eines Schiebestockes (17) durchgeführt werden. Schiebestock ist im Lieferumfang enthalten. Verschlissenen bzw. beschädigten Schiebestock umgehend austauschen.

• Den Parallelanschlag entsprechend der vorgesehenen Werkstückbreite einstellen.
• Werkstück mit beiden Händen vorschieben, im Bereich des Sägeblattes unbedingt einen Schiebestock (17) als Schubhilfe verwenden.
• Werkstück immer bis zum Ende des Spaltkeils durchschieben.

Achtung! Bei kurzen Werkstücken ist der Schiebestock schon bei Schnittbeginn zu verwenden.

Schneiden sehr schmaler Werkstücke

(Abb. 37)

Für Längsschnitte von sehr schmalen Werkstücken mit einer Breite von 30 mm und weniger ist unbedingt ein Schiebeholz zu verwenden. Schiebeholz nicht im Lieferumfang enthalten! (Erhältlich im einschlägigen Fachhandel) Verschlissenes Schiebeholz rechtzeitig ersetzen.

• Der Parallelanschlag ist auf die Zuschnittbreite des Werkstücks einzustellen.
• Werkstück mit Schiebeholz gegen die Anschlagschiene drücken und Werkstück mit dem Schiebestock (17) bis zum Ende des Spaltkeils durchschieben.

Ausführen von Schrägschnitten

(Abb. 38)

Schrägschnitte werden grundsätzlich unter der Verwendung des Parallelanschlages (14) durchgeführt.

• Sägeblatt (5) auf das gewünschte Winkelmaß einstellen.
• Parallelanschlag (14) je nach Werkstückbreite und -höhe einstellen.
• Schnitt entsprechend der Werkstückbreite durchführen.

Ausführung von Querschnitten

(Abb. 31, 39)

- Queranschlag (8) in eine der beiden Nuten (32) des Sägetisches schieben. Auf das gewünschte Winkelmaß einstellen. Sollte das Sägeblatt (5) zusätzlich schräg gestellt werden, dann ist die linke Nut (32) zu verwenden. Somit kommt Ihre Hand und der Queranschlag nicht mit dem Sägeblattschutz in Kontakt.

• Anschlagschiene (39) verwenden.
• Werkstück fest gegen den Queranschlag (8) drücken.

• Säge einschalten.

• Queranschlag (8) und Werkstück in Richtung des Sägeblattes schieben, um den Schnitt auszuführen.

• Achtung: Halten Sie immer das geführte Werkstück fest, nie das freie Werkstück, welches abgeschnitten wird.
• Queranschlag (8) immer so weit vorschieben, bis das Werkstück vollständig durchgeschnitten ist.
• Säge wieder ausschalten. Sägeabfall erst entfernen, wenn das Sägeblatt stillsteht.

Schneiden von Spanplatten

Um ein Ausbrechen der Schnittkanten beim Schneiden von Spanplatten zu verhindern, sollte das Sägeblatt (5) nicht höher als 5 mm über Werkstückdicke eingestellt werden.

Transport (Abb. 40/41)

1. Schalten Sie das Elektrowerkzeug vor jeglichem Transport aus und trennen Sie es von der Stromversorgung.
2. Tragen Sie das Elektrowerkzeug mindestens zu zweit. Fassen Sie nicht an den Tischverbreiterungen an. Zum Transportieren der Maschine verwenden Sie bitte nur die Transportgriffe (Abb. 40/41). Diese sind an beiden Seiten des Gerätes in das Gehäuse eingestanzt.

3. Schützen Sie das Elektrowerkzeug vor Schlägen, Stößen und starken Vibrationen, z.B. beim Transport in Fahrzeugen.

4. Sichern Sie das Elektrowerkzeug gegen Kippen und Verrutschen.

5. Verwenden Sie Schutzvorrichtungen niemals zur Handhabung oder Transport.

Reinigung und Wartung

Ziehen Sie vor jeglicher Einstellung, Instandhaltung oder Instandsetzung den Netzstecker.

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.

Führen Sie folgende Reinigungs- und Wartungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.

Reinigung

Das Gerät darf weder mit Wasser abgespritzt werden, noch in Wasser gelegt werden. Es besteht die Gefahr eines Stromschlages.

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine

DEATCH

Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

- Ölen Sie zur Verlängerung des Werkzeuglebens einmal pro Monat die Drehteile. Ölen Sie nicht den Motor.

Lagerung

- Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, und außerhalb der Reichweite von Kindern.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzly-service.eu

Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center (siehe „Service-Center“ Seite 30). Halten Sie die unten genannten Bestellnummern bereit.

(14) Parallelanschlag, kpl...... Bestellnr. 91103530
(8) Queranschlag, kpl...... Bestellnr. 91103531
(2) Schutzabdeckung, kpl...... Bestellnr. 91103532
(15) Tischverlängerung ...... Bestellnr. 91103533
(6) Tischplatte......Bestellnr. 91103534
(7) Tischverbreiterung (rechts/links) ...... Bestellnr. 91103535
(34) Laser ...... Bestellnr. 91103536
(4) Spaltkeil...... Bestellnr. 91103537
(12) Handrad, kpl...... Bestellnr. 91103538
(3) Staubabsaugung...... Bestellnr. 91103539
(17) Schiebestock ...... Bestellnr. 91103540
(11) Schalter, kpl. Bestellnr. 91103541
(24) Standbügel (beidseitig) ...... Bestellnr. 91103542
(10) Untergestell, kpl. ...... Bestellnr. 91103543
(23) Gummi-Füße ...... Bestellnr. 91103544
(r+s)Werkzeug Set ...... Bestellnr. 91103545
(5) Sägeblatt 24 Zähne ...... Bestellnr. 03800400
(5) Sägeblatt 48 Zähne ...... Bestellnr. 03800401

Entsorgung/ Umweltschutz

Nehmen Sie die Batterien aus dem Gerät und führen Sie Gerät, Batterien, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrische Geräte gehören nicht in den Hausmüll.

• Entsorgen Sie Batterien nach den lokalen Vorschriften. Geben Sie Batterien an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführt werden. Fragen Sie hierzu Ihren lokalen Müllentsorger oder unser Service-Center.
  • Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z.B. Sägeblätter) oder für Beschädigungen an zerbrechlichen Teilen (z.B. Schalter). Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen ge-

warnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 273460) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild.
• Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.
• Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.

Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 273460

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 273460

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 273460

Fehlersuche

Störung	Mögliche Ursache	Abhilfe
1. Sägeblatt löst sich nach Abschalten des Motors	Befestigungsmutter zu leicht angezogen Befestigungsmutter Rechtsgewinde anziehen
2. Motor läuft nicht an a) Ausfall Netzsicherung a) Netzsicherung prüfen
		b) Verlängerungsleitung defekt b) Verlängerungsleitung austauschen
		c) Anschlüsse an Motor oder Schalter nicht in Ordnung
		d) Motor oder Schalter defekt d) Von Elektrokraft prüfen lassen
3. Motor falsche Drehrichtung	a) Kondensator defekt a) Von Elektrofachkraft prüfen lassen
	b) Falschanschluss b) Von Elektrofachkraft Polarität der Wandsteckdose tauschen lassen
4. Motor bringt keine Leistung, die Sicherung spricht an	a) Querschnitt der Verlängerungsleitung nicht ausreichend	a) siehe Elektrischer Anschluss
	b) Überlastung durch stumpfes Sägeblatt b) Sägeblatt wechseln
5. Brandflächen an der Schnittfläche	a) stumpfes Sägeblatt a) Sägeblatt schärfen, ausauschen
	b) falsches Sägeblatt	b) Sägeblatt austauschen

Importeur

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germany

www.grizzly-service.eu

Bitte beachten Sie, dass die folgende

Anschrift keine Serviceanschrift ist. Kon-

taktieren Sie zunächst das oben genannte

Service-Center.

Content

Introduction 32

Intended purpose 33

General description 33

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germany

www.grizzly-service.eu

Sommaire

Introduction 58

Achtung! - Laserstrahlung Nicht in den Strahl blicken!

Laser Klasse 2 Laserspezifikation nach EN 60825-1:2007 =650 nm P_0<1 mW

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Allemagne

www.grizzly-service.eu

Technische gegevens 88

Beschermingsklasse IP20

Achtung! - Laserstrahlung Nicht in den Strahl blicken!

Laser Klasse 2

Laserspezifikation nach EN 60825-1:2007 =650 nm P_0<1 mW

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Duitsland

www.grizzly-service.eu

Foutopsporing

Achtung! - Laserstrahlung Nicht in den Strahl blicken!

Laser Klasse 2

Laserspezifikation nach EN 60825-1:2007

= 650 ~nm P_0 < 1 mW

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Alemania

www.grizzly-service.eu

Achtung! - Laserstrahlung Nicht in den Strahl blicken!

Laser Klasse 2

Laserspezifikation nach EN 60825-1:2007

= 650 ~nm P_0 < 1 mW

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germania

www.grizzly-service.eu

Disturbi - Cause - Rimedio

Tel.: [phone] (0,12 EUR/Min.)

E-Mail: [e-mail]

IAN 273460

Importador

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Alemanha

www.grizzly-service.eu

DE CHAT	OriginalEG-Konformitätserklärung
Hiermit bestätigen wir, dass die TischkreissägeBaureihe PTK 2000 B2Seriennummer 201601000001 - 201601024050folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2011/65/EU*
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 61029-1:2009+A11:2010 • EN 61029-2-1:2012EN 55014-1:2006+A2:2011 • EN 55014-2:1997+A2:2008EN 61000-3-2:2014 • EN 61000-3-11:2000EN ISO 12100:2010 • EN 61010-1:2010EN 60825-1:2007 • EN 61000-6-1:2007EN 61000-6-3:2007 • EN 847-1:2013
Gemeldete Stelle: TÜV Süd, NB 0123Baumusterbescheinigungs-Nr.:M6A 15 11 55256 452
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany30.03.2016	Volker LappasDokumentationsbevollmächtigter

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Stockstädter Straße 20

D-63762 Großostheim

Stand der Informationen · Last Information Update

Version des informations · Stand van de informatie
