Produkttyp	Exzenterschleifer
Modell	PHS 160 B3
Marke	Parkside
Leistungsaufnahme	160 W
Leerlaufdrehzahl	6.000 - 12.000 U/min
Schleiftellerhub	1,6 mm
Schleiftellergröße	125 mm (5 Zoll)
Schleiftellerbefestigung	Klettverschluss (Klett)
Staubabsaugung	Integrierter Staubbeutel mit Mikrofilter
Staubbeutelvolumen	ca. 0,5 L
Stromversorgung	220-240 V ~ 50/60 Hz
Gewicht	1,4 kg
Abmessungen (L x B x H)	250 x 125 x 160 mm
Kabellänge	2 m
Schalldruckpegel (LpA)	80 dB(A)
Vibrationspegel (ah)	5,5 m/s²
Sicherheitsmerkmale	Doppelte Isolierung, Feststellschalter
Wartung	Staubbeutel regelmäßig reinigen, Schleifteller bei Verschleiß ersetzen
Ersatzteile verfügbar	Schleifteller, Staubbeutel, Kohlebürsten
Reparierbarkeit	Modulares Design; Kohlebürsten austauschbar
Im Lieferumfang enthaltene Zubehörteile	Staubbeutel, Schleifblätter (verschiedene Körnungen)

Häufig gestellte Fragen - PHS 160 B3 PARKSIDE

Welche Art von Schleifpapier verwendet der Parkside PHS 160 B3?

Der Schleifer verwendet 125 mm (5 Zoll) Klett-Schleifscheiben. Sie können diese in verschiedenen Körnungen von Parkside oder jeder kompatiblen Marke kaufen.

Wie befestige ich den Staubbeutel?

Richten Sie den Staubbeuteladapter auf die Auslassöffnung auf der Rückseite des Schleifers aus und drücken Sie ihn, bis er einrastet. Stellen Sie sicher, dass der Beutel vollständig sitzt, um Staubausritt zu verhindern. Leeren Sie den Beutel bei voller Füllung.

Kann ich den Schleifer ohne Staubbeutel verwenden?

Ja, Sie können einen Staubsauger an den Staubanschluss anschließen, indem Sie den mitgelieferten Adapter verwenden (falls vorhanden), oder einfach den Beutel entfernen und ohne arbeiten, obwohl dies mehr Staub erzeugt.

Wie wechsle ich die Schleifscheibe?

Ziehen Sie die alte Scheibe vom Klettpad ab. Richten Sie die neue Scheibe zentriert auf dem Pad aus und drücken Sie fest. Verwenden Sie für beste Ergebnisse Scheiben mit passenden Löchern für die Staubabsaugung.

Der Schleifer vibriert übermäßig. Was soll ich tun?

Überprüfen Sie, ob die Schleifscheibe richtig zentriert und nicht abgenutzt ist. Stellen Sie auch sicher, dass der Schleifteller nicht beschädigt ist. Wenn die Vibration anhält, überprüfen Sie den Teller auf Verschleiß und ersetzen Sie ihn bei Bedarf.

Wie reinige ich den Staubbeutel?

Leeren Sie den Beutel nach jedem Gebrauch. Für eine gründliche Reinigung waschen Sie ihn mit milder Seife und Wasser und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder anbringen. Verwenden Sie keine aggressiven Chemikalien oder Maschinenwäsche.

Welche Geschwindigkeitseinstellung sollte ich für verschiedene Materialien verwenden?

Verwenden Sie niedrige Geschwindigkeit (1-3) für Kunststoffe und weiche Hölzer, mittlere Geschwindigkeit (4-6) für allgemeines Schleifen von Hartholz und hohe Geschwindigkeit (7-8) für schnellen Materialabtrag auf rauen Oberflächen. Passen Sie nach Bedarf an.

Der Schleifer hat aufgehört zu arbeiten. Was könnte die Ursache sein?

Überprüfen Sie zuerst das Netzkabel und die Sicherung. Wenn diese in Ordnung sind, könnten die Kohlebürsten abgenutzt sein. Überprüfen und ersetzen Sie sie bei Bedarf. Bei anderen Problemen wenden Sie sich an einen qualifizierten Techniker.

Kann ich den Schleifer für Nassschliff verwenden?

Nein, der Parkside PHS 160 B3 ist nicht für Nassschliff ausgelegt. Die Verwendung von Wasser oder anderen Flüssigkeiten kann das Werkzeug beschädigen und eine elektrische Gefahr darstellen.

Wie ersetze ich die Kohlebürsten?

Ziehen Sie den Netzstecker des Schleifers. Entfernen Sie die Bürstenkappen mit einem Schraubendreher. Ziehen Sie die abgenutzten Bürsten heraus und setzen Sie neue derselben Größe ein. Stellen Sie sicher, dass sie richtig sitzen, und setzen Sie dann die Kappen wieder auf. Lassen Sie den Schleifer einige Minuten laufen, um sie einzulaufen.

BEDIENUNGSANLEITUNG PHS 160 B3 PARKSIDE

Originalbetriebsanleitung

IT MT

LEVIGATRICE MOUSE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Originalbetriebsanleitung Seite 33

Tel.: [phone] (0,12 EUR/Min.)

E-Mail: [e-mail]

IAN 100087

Bestimmungsgemäßer Gebrauch 34

Ausstattung....34

Lieferumfang....34

Technische Daten 34

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 35

1. Arbeitsplatz-Sicherheit 35
2. Elektrische Sicherheit 35
3. Sicherheit von Personen.... 35
4. Verwendung und Behandlung des Elektrowerkzeugs 36
5. Service....36
   Gerätespezifische Sicherheitshinweise für Handschleifer 37

Inbetriebnahme 37

Staubabsaugung 38
Staubbox zur Eigenabsaugung 38
Reduzierstück 38
Schleifblatt anbringen / abziehen 38
Schleifplatte drehen 38
Arbeitshinweise....39

Wartung und Reinigung 39

Garantie 39

Service....39

Importeur 40

Entsorgung 40

Original-Konformitätserklärung 40

HANDSCHLEIFER PHS 160 B3

Einleitung

glückwünschen Sie zum Kauf Ihres

neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist – je nach Schleifpapier – zum trockenen Schleifen von Holz, Kunststoff, Metall, Spachtelmasse sowie lackierten Oberfl ächen bestimmt. Das Gerät ist besonders geeignet für Ecken, Profi le oder schwer zugängliche Stellen. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernehmen wir keine Haftung. Nicht für den gewerblichen Gebrauch bestimmt.

Ausstattung

① Netzleitung
② Adapteranschluss
3 Reduzierstück zur Fremdabsaugung
4a Lasche (Staubbox)
4b Staubbox zur Eigenabsaugung
5 Entriegelungstaste Staubbox
6 Lüftungsöff nungen
⑦ Patentierte Schleifplatte (360° drehbar)
8 EIN- / AUS-Schalter

Lieferumfang

1 Handschleifer PHS 160 B3
1 Schleifblatt (Körnung 120)
1 Reduzierstück zur Fremdabsaugung
1 Bedienungsanleitung

Technische Daten

Nennaufnahme: 160 W

Nennspannung: 230 V\~50 Hz

Nenndrehzahl: 13000 min ^-1

Nennschwingzahl: 26000 min ^-1

Schleifplatte: 360° drehbar

Schutzklasse: II/☐

Geräusch- und Vibrationsinformationen:

Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel: 80 dB(A)

Schallleistungspegel: 91 dB(A)

Unsicherheit K: 3 dB

Gehörschutz tragen!

Bewertete Beschleunigung, typischerweise:

Hand- / Armvibration ah = 4,7 m / s²

Unsicherheit K = 1,5 m / s²

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatz-Sicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befin den. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges (bzw. Netzteils) muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberfl ächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befinndet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auff angeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pfl egen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepfl egte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifi ziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
b) Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Elektrowerkzeugs oder seinem Kundendienst ausführen. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Gerätespezifi sche Sicherheitshinweise für Handschleifer

Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.

■ Stützen Sie auf keinen Fall die Hände neben oder vor dem Gerät und der zu bearbeitenden Fläche ab, da bei einem Abrutschen Verletzungsgefahr besteht.

■ Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.

■ Führen Sie das Netzkabel immer nach hinten vom Gerät weg.

■ BRANDGEFAHR DURCH FUNKENFLUG!

Wenn Sie Metalle schleifen, entsteht Funkenflug. Achten Sie deshalb unbedingt darauf, dass keine Personen gefährdet werden und sich keine brennbaren Materialien in der Nähe des Arbeitsbereiches befin den.

WARNUNG! GIFTIGE DÄMPFE!

▶ Die durch die Bearbeitung entstehenden schädlichen / giftigen Stäube stellen eine Gesundheitsgefährdung für die Bedienperson oder in der Nähe befi ndliche Personen dar.

WARNUNG! GEFÄHRDUNG DURCH STAUB!

▶ Schließen Sie bei längerem Bearbeiten von Holz und insbesondere wenn Materialien bearbeitet werden, bei denen gesundheitsgefährdende Stäube entstehen, das Gerät an eine geeignete externe Staubabsaugvorrichtung an. Tragen Sie Schutzbrille und Staubschutzmaske!

■ Sorgen Sie bei der Bearbeitung von Kunststoff en, Farben, Lacken, etc. für ausreichende Belüftung.

■ Tränken Sie Materialien oder zu bearbeitende Flächen nicht mit lösungsmittelhaltigen Flüssigkeiten.

Bearbeiten Sie keine angefeuchteten Materialien oder feuchte Flächen.

■ Vermeiden Sie das Schleifen von bleihaltigen Farben oder anderen gesundheitsschädlichen Materialien.

■ Asbesthaltiges Material darf nicht bearbeitet werden. Asbest gilt als krebserregend.

■ Vermeiden Sie den Kontakt mit dem laufenden Schleifblatt.

■ Verwenden Sie das Gerät nur mit angebrachtem Schleifblatt.

■ Verwenden Sie das Gerät niemals zweckentfremdet und nur mit Originalteilen / -zubehör. Der Gebrauch anderer als in der Bedienungsanleitung empfohlener Teile oder anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten.

■ Lassen Sie das ausgeschaltete Gerät zum Stillstand kommen, bevor Sie es ablegen.

■ Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.

Inbetriebnahme

VORSICHT!

▶ Stellen Sie sicher, dass das Gerät vor dem Anschließen an die Stromversorgung ausgeschaltet ist.

HINWEIS

▶ Schalten Sie den Handschleifer immer vor Materialkontakt ein und führen Sie das Gerät erst dann auf das Werkstück.

Gerät einschalten:

- Drücken Sie den EIN-/AUS-Schalte ⁸ in die Position „I“.

Gerät ausschalten:

- Drücken Sie den EIN-/AUS-Schalte ³ in die Position „O“.

Staubabsaugung

WARNUNG! BRANDGEFAHR!

Beim Arbeiten mit Elektrowerkzeugen, die über eine Staubfangbox verfügen oder durch eine Staubabsaugvorrichtung mit dem Staubsauger verbunden werden können, besteht Brandgefahr! Unter ungünstigen Bedingungen, wie z.B. bei Funkenfl ug, beim Schleifen von Metall oder Metallresten in Holz, kann sich Holzstaub im Staubsack (oder im Staubbeutel des Staubsaugers) selbst entzünden. Dies kann insbesondere dann geschehen, wenn der Holzstaub mit Lackresten oder anderen chemischen Stoff en vermischt ist und das Schleifgut nach langem Arbeiten heiß ist. Vermeiden Sie deshalb unbedingt eine Überhitzung des Schleifguts und des Gerätes und entleeren Sie vor Arbeitspausen stets die Staubfangbox bzw. den Staubbeutel des Staubsaugers.

Tragen Sie eine Staubschutzmaske!

WARNUNG!

▶ Bevor Sie Arbeiten am Gerät durchführen, ziehen Sie immer den Netzstecker aus der Steckdose.

Staubbox zur Eigenabsaugung

Anschließen:

♦ Schieben Sie die Staubbox zur Eigenabsaugung 4b bis zum Anschlag auf den Handschleifer.

Entnehmen:

- Drücken Sie die Entriegelungstaste 5 der Staubbox zur Eigenabsaugung 4b und ziehen Sie sie nach hinten ab.

HINWEIS

Um eine optimale Absaugleistung zu gewährleisten, die Staubbox zur Eigenabsaugung 4b rechtzeitig leeren.

Entnehmen Sie dazu die Staubbox ^4b wie zuvor beschrieben vom Gerät. Öff nen Sie die Staubbox durch Ziehen an der Lasche ^4a und entnehmen Sie den Deckel. Reinigen Sie nun beide Teile gründlich durch Ausklopfen.

Reduzierstück

Anschließen:

♦ Schieben Sie das Reduzierstück ③ in den Adapteranschluss ② ♦ Schieben Sie den Schlauch einer zulässigen Staubsaugvorrichtung (z.B. eines Werkstattstaubsaugers) auf das Reduzierstück ③

Entnehmen:

- Ziehen Sie den Schlauch der Staubsaugvorrichtung vom Reduzierstück 3 b. - Ziehen Sie das Reduzierstück 3 ab.

Schleifblatt anbringen / abziehen

WARNUNG!

▶ Bevor Sie Arbeiten am Gerät durchführen, ziehen Sie immer den Netzstecker aus der Steckdose.

Anbringen:

- Sie können das Schleifblatt mittels Klettverschluss an der Schleifplatte 7 nbringen.

Abziehen:

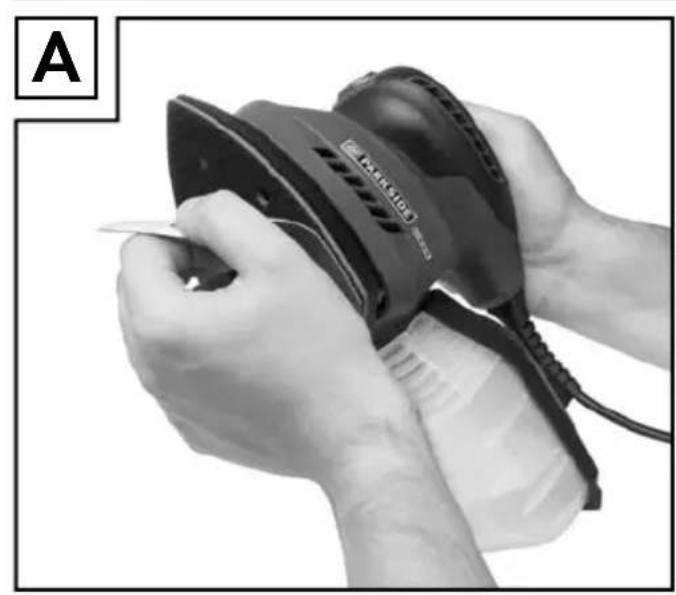

Ziehen Sie das Schleifblatt einfach von der Schleifplatte 7b (siehe Abb. A).

Schleifplatte drehen

WARNUNG!

- Bevor Sie Arbeiten am Gerät durchführen, ziehen Sie immer den Netzstecker aus der Steckdose. - Drehen Sie die Schleifplatt ⁷ in die gewünschte Position (siehe Abb. B).

Abtrag und Oberfl äche:

Die Abtragsleistung und die Oberfl ächengüte werden von der Kornstärke des Schleifblattes bestimmt.

- Beachten Sie bitte, dass Sie zur Bearbeitung der verschiedenen Materialien entsprechende Schleifblätter mit unterschiedlicher Körnung einsetzen.

Arbeitshinweise

■ Führen Sie das Gerät eingeschaltet an das Werkstück.

■ Arbeiten Sie mit geringem Anpressdruck.

■ Arbeiten Sie mit gleichmäßigem Vorschub.

■ Wechseln Sie die Schleifblätter rechtzeitig aus.

■ Schleifen Sie nie mit dem gleichen Schleifblatt unterschiedliche Materialien (z.B. Holz und anschließend Metall). Nur mit einwandfreien Schleifblättern erreichen Sie gute Schleifl eistungen.

■ Reinigen Sie hin und wieder das Schleifblatt mit dem Staubsauger.

■ Schleifen Sie schwer erreichbare Stellen mit der vorderen oder seitlichen Kante des Schleifblattes an der Schleifplatte 7.

■ Führen Sie den Schleifvorgang parallel und überlappend zu den Schleifbahnen durch.

■ Heben Sie das Gerät nach der Bearbeitung vom Werkstück ab und schalten Sie es dann aus.

Wartung und Reinigung

WARNUNG!

▶ Bevor Sie Arbeiten am Gerät durchführen, ziehen Sie immer den Netzstecker aus der Steckdose.

Der Handschleifer ist wartungsfrei.

■ Reinigen Sie das Gerät, direkt nach Abschluss der Arbeit.

■ Verwenden Sie zur Reinigung des Gehäuses ein trockenes Tuch.

■ Entfernen Sie anhaftenden Schleifstaub mit einem Pinsel.

■ Verwenden Sie keinesfalls scharfe Gegenstände, Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen. Vermeiden Sie, dass Flüssigkeiten in das Innere des Gerätes gelangen.

■ Halten Sie die Lüftungsöff nunge immer frei.

Garantie

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpfl wichtig.

Service

Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 100087

Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 100087

Service Schweiz

Tel.: [phone] (0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 100087

Erreichbarkeit Hotline: Montag bis Freitag von 8:00 Uhr - 20:00 Uhr (MEZ)

Importeur

rpackung besteht aus umweltfreund- lichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

n Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Original- Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie (2006/42/EC)

EG-Niederspannungsrichtlinie (2006/95/EC)

Elektromagnetische Verträglichkeit (2004/108/EC)

RoHS Richtlinie (2011 / 65 / EU)

Angewandte harmonisierte Normen:

EN 60745-1 / A11: 2010

EN 60745-2-4 / A11: 2011

EN 62233: 2008

EN 55014-1 / A1: 2009

EN 55014-2 / A2: 2008

EN 61000-3-2 / A2: 2009

EN 61000-3-3: 2008

Typ / Gerätebezeichnung:

Handschleifer PHS 160 B3

Herstellungsjahr: 04-2014

Seriennummer: IAN 100087

Bochum, 07.03.2014

Semi Uguzlu

- Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.
