air pump 100 - Haustiere EHEIM - Kostenlose Bedienungsanleitung

Produkttyp	Aquarium Belüfter
Marke	EHEIM
Modell	air pump 100
Artikelnummer	3701
Stromversorgung	230 V / 50 Hz
Leistungsaufnahme	Ca. 4 W (Schätzung)
Luftdurchsatz	Nicht spezifiziert
Maximaler Druck	Nicht spezifiziert
Verwendung	Oberhalb des Wasserspiegels, außerhalb des Aquariums
Hauptfunktionen	Sauerstoffanreicherung, Betrieb von Filtern/Dekorationen, Strömungserzeugung
Geräuschpegel	Sehr leise
Gehäusematerial	Widerstandsfähiger Kunststoff
Gewicht	Ca. 0,4 kg (Schätzung)
Abmessungen (L x B x H)	Ca. 120 x 80 x 70 mm (Schätzung)
Wartung	Luftfilter regelmäßig prüfen und reinigen, Filzscheibe des Diffusors wechseln
Sicherheit	Nicht verwenden, wenn Kabel beschädigt, nicht mit nassen Händen berühren, vor Wartung Netzstecker ziehen
Ersatzteile	Luftschlauch, Diffusor, Luftfilter, Saugnapf, Wandhalterungsöse
Mitgeliefertes Zubehör	Schlauch, Diffusor, Saugnapf, Anleitung
Garantie	2 Jahre (EHEIM Standard)
Zertifizierungen	Entspricht europäischen Normen
Verwendungszweck	Haushalt, nur für Aquaristik

Häufig gestellte Fragen - air pump 100 EHEIM

Wie installiere ich die Luftpumpe EHEIM air pump 100?

Stellen Sie die Pumpe oberhalb des Wasserspiegels und außerhalb des Aquariums auf. Verwenden Sie die Wandhalterungsöse (6), um sie an der Wand zu befestigen. Schneiden Sie den Schlauch auf die gewünschte Länge, verbinden Sie den Diffusor und platzieren Sie ihn mit dem Saugnapf im Aquarium. Stecken Sie dann den Stecker in eine Steckdose.

Wie stelle ich die Luftdurchflussmenge ein?

Drehen Sie den Durchflussregler (1), um die Durchflussmenge nach Bedarf anzupassen. Am Diffusor können Sie auch die Blasengröße einstellen, indem Sie den Diffusor mit einer Münze drehen.

Wie reinige ich den Luftfilter?

Überprüfen Sie regelmäßig den Zustand des Luftfilters (9). Ist er verschmutzt, ersetzen Sie ihn durch einen neuen. Ein verstopfter Filter verringert die Luftdurchflussmenge und erhöht den Verschleiß der Membran.

Was tun, wenn die Luftdurchflussmenge nachlässt?

Überprüfen Sie zuerst den Luftfilter (9): Wenn er verschmutzt ist, ersetzen Sie ihn. Überprüfen Sie auch die Filzscheibe des Diffusors (4): Wenn sie verstopft ist, ersetzen Sie sie. Stellen Sie sicher, dass der Schlauch nicht geknickt oder verstopft ist.

Kann ich die Pumpe unterhalb des Wasserspiegels verwenden?

Nein, die Pumpe muss immer oberhalb des Wasserspiegels sein, um einen Rückfluss von Wasser in die Pumpe zu vermeiden. Stellen Sie sie nicht auf oder über das Aquarium.

Wie befestige ich die Pumpe an der Wand?

Verwenden Sie die Wandhalterungsöse (6) auf der Rückseite der Pumpe. Befestigen Sie sie mit einer geeigneten Schraube fest an der Wand. Stellen Sie sicher, dass die Pumpe stabil ist und nicht herunterfallen kann.

Was ist der Unterschied zwischen den Modellen air pump 100, 200 und 400?

Die Modelle 200 und 400 haben zwei Luftauslässe anstelle von einem beim 100. Sie haben auch einen höheren Luftdurchsatz. Das Funktionsprinzip und die Wartung sind identisch.

Wie wechsle ich die Filzscheibe des Diffusors?

Ziehen Sie den Netzstecker der Pumpe. Entfernen Sie den Diffusor aus dem Aquarium. Öffnen Sie den Diffusor und ersetzen Sie die alte Filzscheibe durch eine neue. Schließen Sie ihn und setzen Sie den Diffusor wieder ein. Führen Sie diesen Vorgang regelmäßig durch, um eine gute Durchflussmenge zu erhalten.

Was tun bei einem Ausfall oder einer Fehlfunktion?

Überprüfen Sie zuerst die Stromversorgung und die Steckdose. Ist das Kabel beschädigt, verwenden Sie es nicht und lassen Sie es vom Hersteller oder einem Fachmann ersetzen. Bei anderen Störungen wenden Sie sich an den EHEIM Kundendienst.

Ist das Gerät tauchfähig?

Nein, das Gerät ist nicht tauchfähig. Es darf niemals in Wasser eingetaucht werden. Falls es ins Wasser fällt, berühren Sie es nicht, ziehen Sie zuerst den Netzstecker.

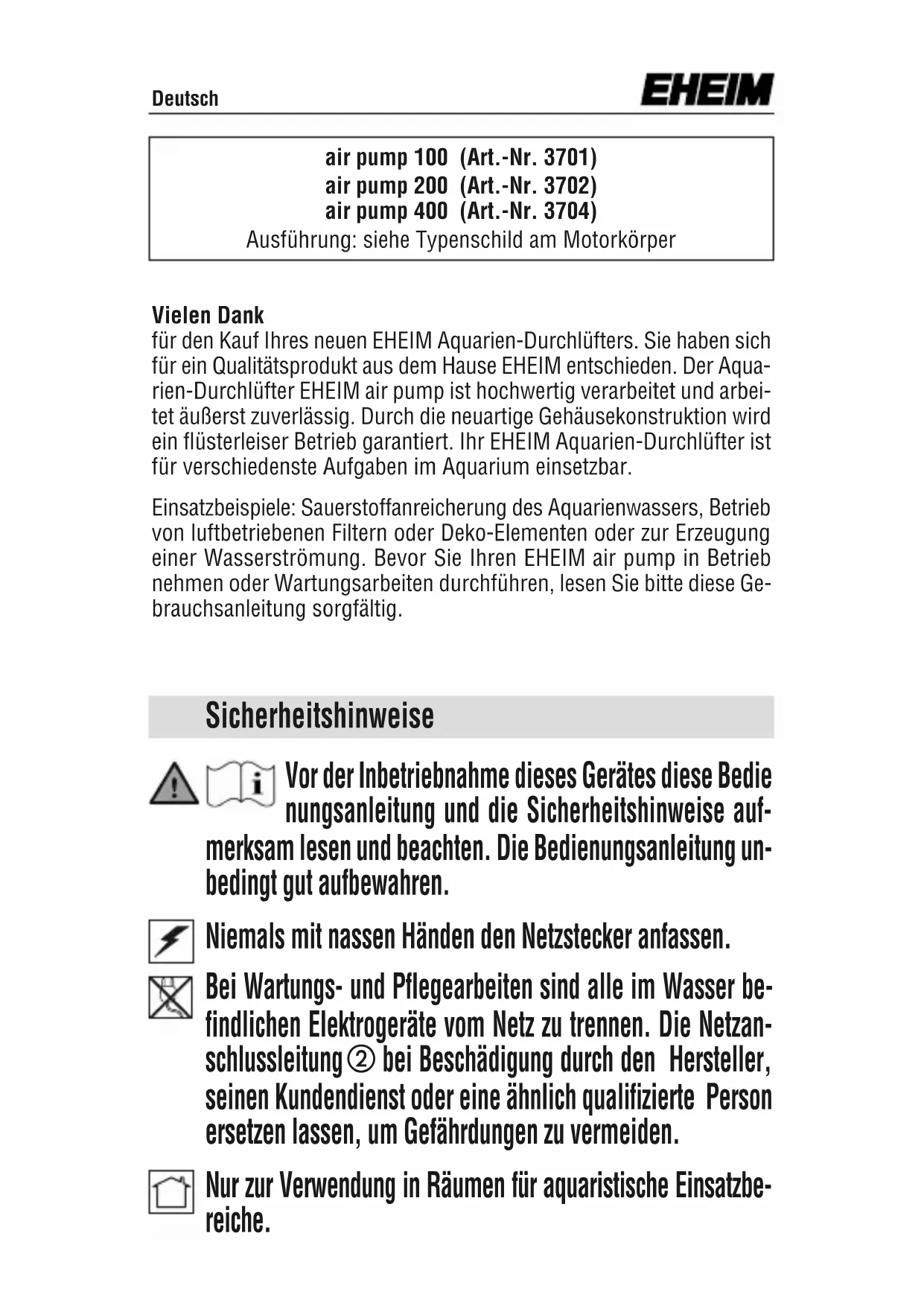

BEDIENUNGSANLEITUNG air pump 100 EHEIM

air pump 100 (Art.-Nr. 3701)

air pump 200 (Art.-Nr. 3702)

air pump 400 (Art.-Nr. 3704)

Ausführung: siehe Typenschild am Motorkörper

Vielen Dank

für den Kauf Ihres neuen EHEIM Aquarien-Durchlufters. Sie haben sich für ein Qualitätsprodukt aus dem Hause EHEIM entschieden. Der Aquarien-Durchlüfter EHEIM air pump ist hochwertig verarbeitet und arbeitet außerst zuverlässig. Durch die neuartige Gehäusekonstruktion wird ein flüsterleiser Betrieb garantiert. Ihr EHEIM Aquarien-Durchlüfter ist für verschiedene Aufgaben im Aquarium einsetzbar.

Einsatzbeispiele: Sauerstoffreicherung des Aquarienwassers, Betrieb von luftbetriebenen Filtern oder Deko-Elementen oder zur Erzeugung einer Wasserströmung. Bevor Sie ihren EHEIM air pump in Betrieb führen oder Wartungsarbeiten durchführten,lesen Sieitte diese Gebrauchsanleitung sorgfältig.

Sicherheitshinweise

Vor der Inbetriebnahme diesen Gerätes diese Bedienungsanleitung und die Sicherheitshinweise aufmerksamlesenundbeachten.Die Bedienungsanleitung unbedingt gut aufbewahren.

Niemals mit nassen Handen den Netzstecker anfassen.

Bei Wartungs- und Pflegearbeiten sind alle im Wasser befindlichen Elektrogeräte vom Netz zu trennen. Die Netzanschlussleitung ② bei Beschädigung durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzen setzen, um Gefährdungen zu vermeiden.

Nur zur Verwendung in Räumen für aquaristische Einsatzbereiche.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Zu ihrer eigenen Sicherheit empfeihlt es sich, mit dem Anschlusskabel eine Tropfschlaufe zu bilden, die verhindert, dass eventuell am Kabel entlang laufendes Wasser in die Steckdose gelangt. BeiVerwendung einer Verteiler-Steck

dose oder eines externen Netzeils, muss die Platzerung oberhalb des Pumpen-Netzanschlusses erfolgen.

Bei Beschädigung der Netzanschlussleitung ist das Gerät zu verschritten.

Zum Schutz vor zu hoher Berührungsspannung muss die Installation eine Fehlerstromschutzeinrichtung mit einem Bemessungs-Auslösefehlerstrom von nicht mehr als 30mA aufweisen. Fragen Sie ihren Elektrofachmann.

Gerät – oder Teile davon – nicht in der Spülmaschine rei-nigen. Nicht spülmaschinenbeständig!

Dieses Produkt nicht mit dem normalen Hausmüll entsorgen. Führten Sie es ihrerörtlichen Entsorgungsstelle zu.

Das Produkt ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und entspricht den EU-Normen.

Funktion

④ Ausströmer ⑤ Sprudelbild ⑥ Wandbefestigungsose ⑦ Tropfschlaufe ⑧ Anti-Rutsch FüBe und Schwingungsdämfer ⑨ Luftfilter.

Inbetriebnahme

• Prufen, ob das Gerät beschädigt ist und alle Teile vorhanden sind.

Montage-bzw. Standort:

• Immer oberhalb des Wasserspiegels und außerhalb des Aquariums (Abb. B). Dadurch wird ein möglicher Rücklauf des Wassers in die Luftpumper verhindert.
• Nicht auf oder über dem Aquarium platzieren. Montage bzw. Standort so auswahlen dass der Durchlüfter nicht ins Wasser fallen oder "wandern" kann.

Empfehlung: Montage mit Wandbefestigungssoe (Abb. B).

• Schlauch ③ auf die benötigte Länge schneiden und Ausströmmer mit Aquarien-Durchlüfter verbinden. Ausströmmer ④ mit Sauger im Aquarium platzieren (Abb. B). Wenn bei EHEIM air pump 200 und 400, die über zwei Luftanschlüsse verfügen, nur ein Zubehörteil angeschlossen werden soll, dann benutzen Sie ein T-Stück welches bei Ihrem Handler erhältlich ist. Niemals einen Luftanschluss im "Leerlauf", also ohne Schlauch und Ausströmmer, betreiben!
• Ausströmmer im Aquarium platzieren.
• Netzstecker in Steckdose stecken. Auf Wasserspiegel und Tropfschlaufe achtenden! (Abb. B)

Luftmengeneinstellung

• Durch Drehen des Regelknopfes ① gewünschte Luftmenge einstellen.
• Gewünschtes Sprudelbild ⑤ am Ausströmer ④ (z.B. mit einem Geldstück) einstehen (Abb. B).

Wartung und Pflege

• Luftfilter (9) (Abb. C), regelmäßig auf Verschmutzung überprüfen und je nach Verschmutzungsgrad austauschen.
• Die Filzscheibe des EHEIM Ausströmers ④ kann sich nach einiger Zeit zusetzen und verstopfen. Dies führt zu einem erhöhten Gegendruck, der die Luftleistung reduziert und den Verschleib der Membrane erhöht. Wechseln Sie deshalb die Filzscheibe des EHEIM Ausströmers regelmäßig aus.

air pump 100 (Art.-Nr. 3701)

air pump 200 (Art.-Nr. 3702)

air pump 400 (Art.-Nr. 3704)

EHEIM air pump	100	200	400
	Typ 3701	Typ 3702	Typ 3704
230 - 240 V ~ l/h	100	2x 100	2x 200
120 V ~ US gal/hr	26,4	2x 26,4	2x 52,8

Vervielfaltigungen oder Kopien – auch auszugsweise – nur mit ausdrücklicher Genehmigung des Herstellers.
