BEDIENUNGSANLEITUNG MBS1100 SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

Metallbandsäge Originalbedienungsanleitung

MBS1100 Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Art.Nr.

Erklärung der Symbole auf dem Gerät Warnung! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Beschädigung des Werkzeugs möglich! Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Schutzbrille tragen! Gehörschutz tragen! Bei Staubentwicklung Atemschutz tragen! Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen! Tragen Sie Schutzhandschuhe. Achtung! Vor Montage, Reinigung, Umbau, Instandhaltung, Lagerung und Transport müs- sen Sie das Gerät ausschalten und von der Stromversorgung trennen. Sägebandrichtung Schutzklasse II (Doppelisolierung) www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

5. Allgemeine Sicherheitshinweise für Elektrowerkzeuge .......................................10

13. Entsorgung und Wiederverwertung .....................................................................17

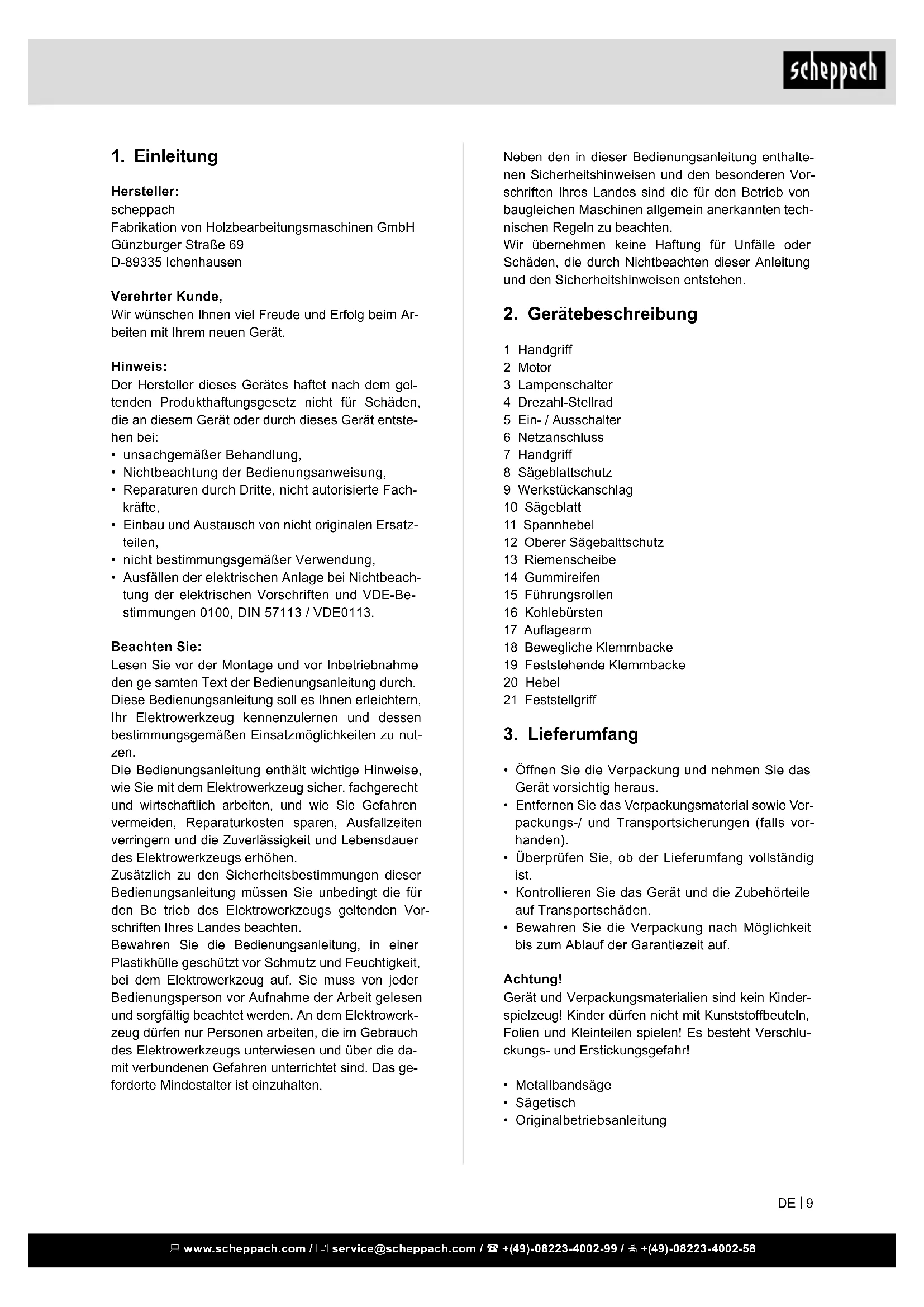

Hersteller: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Ar- beiten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gel- tenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entste- hen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Be- stimmungen 0100, DIN 57113 / VDE0113. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektrowerkzeug kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nut- zen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Elektrowerkzeugs geltenden Vor- schriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An dem Elektrowerk- zeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die da- mit verbundenen Gefahren unterrichtet sind. Das ge- forderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthalte- nen Sicherheitshinweisen und den besonderen Vor- schriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten tech- nischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung

1 Handgriff 2 Motor 3 Lampenschalter 4 Drezahl-Stellrad 5 Ein- / Ausschalter 6 Netzanschluss 7 Handgriff 8 Sägeblattschutz 9 Werkstückanschlag 10 Sägeblatt 11 Spannhebel 12 Oberer Sägebalttschutz 13 Riemenscheibe 14 Gummireifen 15 Führungsrollen 16 Kohlebürsten 17 Auagearm 18 Bewegliche Klemmbacke 19 Feststehende Klemmbacke 20 Hebel 21 Feststellgriff

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vor- handen).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Achtung! Gerät und Verpackungsmaterialien sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschlu- ckungs- und Erstickungsgefahr!

4. Bestimmungsgemäße Verwendung

Die tragbare Metallbandsäge mit Geschwindigkeits- einstellung eignet sich ausschließlich zum Trennen von Holz, Rohren, Prolen und dünnen Nichteisen- metallen. Die Form der Werkstücke muss so gestaltet sein, dass ein sicheres einspannen im Maschinenschraub- stock möglich und ein Herausspringen des Werkstü- ckes während dem Sägevorgang ausgeschlossen ist. Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehen- de Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgehende Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Es dürfen nur für die Maschine geeignete Säge- bänder verwendet werden. Bestandteil der bestim- mungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanlei- tung und Betriebshinweise in der Bedienungsanlei- tung. Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Ge- fahren unterrichtet sein. Darüber hinaus sind die gel- tenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeits- medizinischen und sicherheitstechnischen Berei- chen sind zu beachten. Veränderungen an der Maschine schließen eine Haf- tung des Herstellers und daraus entstehende Schä- den gänzlich aus. Trotz bestimmungsmäßiger Verwendung können bestimmte Restrisikofaktoren nicht vollständig aus- geräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auf- treten:

• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.

• Gesundheitsschädliche Emissionen von Holzstäu- ben bei Verwendung in geschlossenen Räumen.

• Unfallgefahr durch Handkontakt in nicht abgedeck- tem Schneidbereich des Werkzeuges.

• Verletzungsgefahr beim Werkzeugwechsel (Schnittgefahr).

• Gefährdung durch das Wegschleudern von Werk- stücken oder Werkstückteilen.

• Quetschen der Finger.

• Gefährdung durch Rückschlag.

• Kippen des Werkstückes aufgrund einer unzurei- chenden Werkstückauageäche.

• Berühren des Schneidwerkzeuges.

• Herausschleudern von Astteilen und Werkstück- teilen. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, handwerk- lichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrie- ben sowie bei gleichzusetzenden Tätigkeiten einge- setzt wird.

5. Allgemeine Sicherheitshinweise

für Elektrowerkzeuge

• WARNUNG Lesen Sie alle Sicherheitshinwei- se und Anweisungen. Versäumnisse bei der Ein- haltung der Sicherheitshinweise und Anweisun- gen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

• Bewahren Sie alle Sicherheitshinweise und An- weisungen für die Zukunft auf.

• Der in den Sicherheitshinweisen verwendete Be- griff „Elektrowerkzeug“ bezieht sich auf netzbetrie- bene Elektrowerkzeuge (mit Netzkabel). 1 Arbeitsplatzsicherheit

• Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeits- bereiche können zu Unfällen führen.

• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube be- nden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ab- lenkung können Sie die Kontrolle über das Gerät verlieren. 2 Elektrische Sicherheit

• Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeer- deten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

• Vermeiden Sie Körperkontakt mit geerdeten Ober- ächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper ge- erdet ist.

• Halten Sie Elektrowerkzeuge von Regen oder Näs- se fern. Das Eindringen von Wasser in ein Elekt- rowerkzeug erhöht das Risiko eines elektrischen Schlages. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

• Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigne- ten Verlängerungskabels verringert das Risiko ei- nes elektrischen Schlages.

• Wenn der Betrieb des Elektrowerkzeuges in feuch- ter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz ei- nes Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages. 3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elekt- rowerkzeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Ge- brauch des Elektrowerkzeuges kann zu ernsthaf- ten Verletzungen führen.

• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfes- te Sicherheitsschuhe, Schutzhelm oder Gehör- schutz, je nach Art und Einsatz des Elektrowerk- zeuges, verringert das Risiko von Verletzungen.

• Vermeiden Sie eine unbeabsichtigte Inbetrieb- nahme. Vergewissern Sie sich, dass das Elektro- werkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerk- zeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung an- schließen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug ein- schalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil bendet, kann zu Verletzungen führen.

• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situati- onen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegen- den Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig ver- wendet werden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern. 4 Verwendung und Behandlung des Elektrowerk- zeuges

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungs- bereich.

• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefähr- lich und muss repariert werden.

• Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörtei- le wechseln oder das Gerät weglegen. Diese Vor- sichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

• Bewahren Sie unbenutzte Elektrowerkzeuge au- ßerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisun- gen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

• Pegen Sie Elektrowerkzeuge mit Sorgfalt. Kont- rollieren Sie, ob bewegliche Teile einwandfrei funk- tionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepegte Schneidwerkzeuge mit schar- fen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeug, Zubehör, Ein- satzwerkzeuge usw. entsprechend diesen Anwei- sungen. Berücksichtigen Sie dabei die Arbeitsbe- dingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefähr- lichen Situationen führen. 5 Service

• Lassen Sie Ihr Elektrowerkzeug nur von qualizier- tem Fachpersonal und nur mit Original-Ersatztei- len reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Ver- letzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Her- steller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. Zusätzliche Sicherheitshinweise – Tragbare Bandsägen

• Halten Sie das Elektrowerkzeug an den isolierten Griffächen, wenn Arbeiten durchgeführt werden, bei denen das Schneidgerät versteckte Leitungen berühren könnte. Der Kontakt von Schneidewerk- zeug mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

• Halten Sie Ihre Hände vom Sägebereich und Sä- geblatt fern.

• Achten Sie vor der Verwendung immer darauf, dass die tragbare Bandsäge sauber ist.

• Stellen Sie immer sofort den Betrieb ein, wenn Sie irgendetwas Ungewöhnliches bemerken.

• Stellen Sie vor der Verwendung des Werkzeugs immer sicher, dass alle Komponenten ordnungs- gemäß und sicher montiert sind.

• Seien Sie immer vorsichtig, wenn Sie das Band- sägeblatt anbringen oder entfernen.

• Halten Sie Ihre Hände immer dem Schnittweg des Bandsägeblattes fern.

• Warten Sie vor dem Sägen immer, bis der Motor die volle Drehzahl erreicht hat.

• Halten Sie die Griffe immer trocken, sauber und frei von Öl und Fett. Halten Sie das Werkzeug während der Arbeit gut fest.

• Seien Sie immer wachsam, vor allem auch bei sich wiederholenden, monotonen Operationen. Achten Sie immer auf die richtige Position der Hände im Verhältnis zum Sägeblatt.

• Entfernen Sie niemals den Werkstückanschlag.

• Halten Sie sich von Endstücken fern, die nach dem Sägen herunterfallen. Sie können heiß, scharf und/oder schwer sein. Dies könnte zu schweren Verletzungen führen.

• Luftöffnungen decken häug bewegliche Teile ab und sollten freigehalten werden. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen.

Wechselstrommotor 220 - 240 V ~, 50 Hz Leistung 1100 W Schutzklasse II Sägeband 1140 x 12,7 x 0,65 Sägebandgeschwindigkeit 0,7 - 2,4 m/s Schnittbreite 90° 127 x127 mm Schnittbreite 45° 127 x 40 mm Schwenkbereich 0°-45° Gewicht Metallbandsäge 6,6 kg Gewicht 13,6 kg Die Geräusch- und Vibrationswerte wurden entspre- chend EN 60745 ermittelt. Schalldruckpegel L

89 dB(A) Unsicherheit K

3 dB Schallleistungspegel L

100 dB(A) Unsicherheit K

3 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewir- ken. Schwingungsgesamtwerte (Vektorsumme drei- er Richtungen) ermittelt entsprechend EN 60745. Vibration A

• Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektro- werkzeugs mit einem anderen verwendet werden;

• Der angegebene Schwingungsemissionswert kann auch zu einer ersten Beurteilung der Belastung verwendet werden. Warnung:

• Der Schwingungsemissionswert kann sich wäh- rend der tatsächlichen Benutzung des Elektro- werkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elek- trowerkzeug verwendet wird;

• Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maß- nahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeits- zeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Be- lastung läuft). www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Das Elektrowerkzeug ist nach dem Stand der Tech- nik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten ein- zelne Restrisiken auftreten.

• Verletzungsgefahr für Finger und Hände durch das laufende Sägeband bei unsachgemäßer Führung des Werkstückes. Verletzungen durch das weg- schleudernde Werkstück bei unsachgemäßer Hal- terung oder Führung, wie Arbeiten ohne Anschlag.

• Gefährdung der Gesundheit durch Holzstäube oder Holzspäne. Unbedingt persönliche Schutz- ausrüstungen wie Augenschutz tragen. Absaug- anlage einsetzen!

• Verletzungen durch defektes Sägeband. Das Sä- geband regelmäßig auf Unversehrtheit überprüfen.

• Verletzungsgefahr für Finger und Hände beim Sägebandwechsel. Geeignete Arbeitshandschu- he tragen.

• Verletzungsgefahr beim Einschalten der Maschine durch das anlaufende Sägeband.

• Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlußleitungen.

• Gefährdung der Gesundheit durch das laufende Sägeband bei langem Kopfhaar und loser Klei- dung. Persönliche Schutzausrüstung wie Haar- netz und eng anliegende Arbeitskleidung tragen.

• Desweiteren können trotz aller getroffenen Vor- kehrungen nicht offensichtliche Restrisiken beste- hen.

• Restrisiken können minimiert werden wenn die „Allgemeinen Sicherheitshinweise“ und die „Be- stimmungsgemäße Verwendung“, sowie die Be- dienungsanweisung insgesamt beachtet werden.

• Das Sägeband muss frei laufen können.

• Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten.

• Bevor Sie den Ein- / Ausschalter betätigen, verge- wissern Sie sich, ob das Sägeband richtig montiert ist und bewegliche Teile leichtgängig sind.

• Überzeugen Sie sich vor dem Anschließender Ma- schine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen. Bedienungsschalter (Abb. 3) VORSICHT: Vergewissern Sie sich vor dem Anschließen der Maschine an das Stromnetz stets, dass der Ein- Aus- Schalter ordnungsgemäß funktioniert und beim Loslassen in die „OFF (AUS)“-Stellung zurückkehrt.

• Zum Einschalten der Maschine drücken Sie ein- fach den Ein-Aus-Schalter (5).

• Lassen Sie zum Ausschalten den Ein- Aus-Schal- ter (5) los. Handgriff (Abb. 4) m Bitte trennen Sie, aus Sicherheitsgründen das Stromkabel vom Netz.

• Der Handgriff (1) bietet ihnen während der Benut- zung sicheren Halt.

• Der Handgriff (1) kann in eine beliebige Position gedreht werden.

• Lösen Sie dazu die Inbusschraube

• Drehen Sie nun den Handgriff (1) in eine angeneh- me und sichere Arbeitsposition und ziehen Sie die Schraube wieder fest an. Einschalten der Lampe (Abb. 3)

• Zum Einschalten der Lampe die Seite „I (EIN)“ des Lampenschalters (3) drücken. Zum Ausschalten die Seite „O (AUS)“ drücken. HINWEIS:

• Wischen Sie Schmutz auf der Lampenlinse mit ei- nem trockenen Tuch ab. Achten Sie sorgfältig da- rauf, dass Sie die Lampenlinse nicht verkratzen, weil sich sonst die Lichtstärke verringert.

• Verwenden Sie keinen Verdünner oder Benzin zum Reinigen der Lampe. Solche Lösungsmittel können die Lampe beschädigen.

• Schalten Sie die Lampe nach der Arbeit stets durch Drücken der Seite „O (AUS)“ aus. Drehzahl-Stellrad (Abb. 3) Die Maschinendrehzahl kann durch Drehen des Drehzahl- Stellrads (4) zwischen 0,7 m/s und 2,4 m/s eingestellt werden. Durch Drehen des Stellrads in Richtung der Nummer 6 wird die Drehzahl erhöht, während sie durch Drehen in Richtung 1 verringert wird. Wählen Sie die geeignete Drehzahl für das zu schneidende Werkstück. m VORSICHT: Das Drehzahl-Stellrad (4) lässt sich nur bis 6 und zu- rück auf 1 drehen. Wird es gewaltsam über 6 oder 1 hinaus gedreht, lässt sich die Drehzahl möglicher- weise nicht mehr einstellen. m VORSICHT: Verändern Sie nie die Geschwindigkeit bei laufen- dem Gerät. Einstellen des Werkstückanschlags (Abb. 5) m Bitte trennen Sie, aus Sicherheitsgründen das Stromkabel vom Netz.

• Bei normalem Betrieb muss der Werkstückan- schlag in der untersten Stellung xiert sein. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Sollte der Werkstückanschlag am Ende eines Schnitts gegen ein Hindernis, wie z.B. eine Wand oder dergleichen stoßen, lösen Sie die zwei Schrauben, und schieben Sie die Platte nach Oben. Sichern Sie den Werkstückanschlag nach dem Verschieben, indem Sie die zwei Schrauben fest anziehen. Sägevorgang (Abb. 12) 1 Befestigen Sie das zu sägende Material in einem Schraubstock oder in einer anderen Spannvor- richtung. 2 Bringen Sie die Werkstückanschlag (9) in Kon- takt mit dem Werkstück und halten Sie dabei das Sägeblatt vom Werkstück weg. Schalten Sie die Säge ein. 3 Wenn die Säge die gewünschte Drehzahl erreicht, kippen Sie den Hauptkörper des Werkzeugs lang- sam und vorsichtig so, dass das Bandsägeblatt in Kontakt mit dem Werkstück kommt. Wenden Sie keinen zusätzlichen Druck auf, der über dem Gewicht des Hauptkörpers des Werkzeugs liegt. Vermeiden Sie sorgfältig, dass das Bandsägeblatt plötzlich und stark in Kontakt mit der Oberäche des Werkstücks kommt. Dies führt zu schweren Schäden am Bandsägeblatt. Um eine maximale Lebensdauer des Bandsägeblatts zu erreichen, ist sicherzustellen, dass zu Beginn des Sägevor- gangs kein plötzlicher Stoß auftritt. 4 Es können gerade Schnitte dadurch erreicht werden, wenn das Bandsägeblatt mit der Seiten- äche des Motorgehäuses uchtet. Achten Sie hierbei auf Ihren Blickwinkel. Ein Verdrehen oder Schrägstellen des Sägeblatts bewirkt, dass der Schnitt neben der Schnittlinie erfolgt und sich die Lebensdauer des Sägeblatts verringert. HINWEIS: Wenn die Bandsäge während des Sägens blockiert oder im Werkstückmaterial steckenbleibt, lassen Sie den Schalter sofort los, um Schäden am Bandsägeblatt und Motor zu vermeiden. 5 Das Eigengewicht des Werkzeugs bietet den ef- zientesten Schnittdruck nach unten. Wird der Druck durch den Bediener erhöht, wird das Säge- blatt langsamer und die Lebensdauer der Klinge reduziert sich. 6 Endstücke, die so schwer sind, dass sie beim Herunterfallen Verletzungen verursachen, sollten abgestützt werden. Sicherheitsschuhe werden dringend empfohlen. Endstücke können heiß und scharf sein. 7 Wenn möglich, halten Sie die Säge mit beiden Händen fest. Wenn bei einer Anwendung nur eine Hand auf der Säge liegt, sollte die andere Hand vom Sägeblattbereich ferngehalten werden, und es ist zu vermeiden, dass die Säge nach dem Schneiden gegen das eingespannte oder abge- stützte Material fällt. Tipps für besseres Sägen (Abb. 13) Die folgenden Empfehlungen sollten als Richtlinie genutzt werden (siehe die Tabelle Empfohlene Sä- gepositionen). Die Ergebnisse hängen vom Bediener und dem jeweiligen gesägten Material ab

• Verdrehen Sie das Bandsägeblatt niemals wäh- rend des Schneidvorgangs.

• Verwenden Sie für tragbare Bandsägen keinesfalls üssige Kühlmittel. Die Verwendung von üssigen Kühlmitteln verursacht Ablagerungen auf den Rei- fen und reduziert die Leistung.

• Wenn während des Schnitts starke Vibrationen auftreten, ist sicherzustellen, dass das zu sägen- de Material sicher festgeklemmt ist. Wenn die Vi- brationen anhalten, tauschen Sie das Bandsäge- blatt aus. Entfernen des Sägeblatts (Abb. 6-11) Achtung: Netzstecker ziehen!

• Drehen Sie den Sägeblatt-Spannhebel (11) bis zum Anschlag im Uhrzeigersinn, um die Spannung des Sägeblatts zu lösen (siehe Abbildung 1).

• Drehen Sie die Säge um und legen Sie sie so auf eine Werkbank oder einen Tisch

• Lösen Sie die Schrauben (a) und entfernen Sie den Sägeblattschutz (8).

• Beginnen Sie mit dem Entfernen des Sägeblatts am oberen Teil des Sägeblattschutzes (12) und fahren Sie um die Riemenscheiben (13) herum fort. Beim Entfernen des Sägeblatts kann sich die Spannung lösen und das Sägeblatt abspringen. SÄGEBLÄTTER SIND SCHARF. TRAGEN SIE

• Überprüfen Sie die Führungsrollen (15) und entfer- nen Sie alle großen Späne, die sich darin benden können. Feststeckende Späne können das Drehen der Führungsrollen verhindern und zu Flachstellen daran führen.

• An den Riemenscheiben (13) benden sich Gum- mireifen (14). Die Gummireifen sollten beim Mes- serwechsel auf Lockerheit oder Beschädigung überprüft werden. Wischen Sie Späne von den Gummireifen auf den Riemenscheiben ab. Da- durch verlängert sich die Lebensdauer der Reifen und das Rutschen des Sägeblatts wird verhindert. Anbringen des Sägeblatts (Abb. 6-11)

• Positionieren Sie das Sägeblatt so, dass die Zäh- ne sich auf dem Boden benden und in Richtung des Werkstückanschlags geneigt sind, wie in Ab- bildung 9 gezeigt.

• Schieben Sie das Sägeblatt in die Führungsrollen (15), wie in Abbildung 10 gezeigt.

• Halten Sie das Sägeblatt in den Führungsrollen fest, legen Sie es um beide Riemenscheiben (13) herum und durch den Werkstückanschlag (9) www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Stellen Sie sicher, dass das Sägeblatt vollständig in die Führungsrollen (15) eingesetzt ist und gera- de gegen die Gummireifen (14) sitzt.

• Drehen Sie den Sägeblatt-Spannhebel (11) bis zum Anschlag gegen den Uhrzeigersinn und dre- hen Sie die Säge dann vorsichtig um, so dass die Riemenscheiben auf der Werkbank oder dem Tisch liegen. Achten Sie darauf, dass die Zähne von der Bandsäge weg zeigen.

• Schrauben Sie den Sägeblattschutz (8) wieder fest.

• Achtung! Bandsäge darf nicht ohne Sägeblatt- schutz betrieben werden

• Schalten Sie die Säge ein paar Mal ein und aus, um sicherzustellen, dass das Sägeblatt richtig sitzt. m VORSICHT: Halten Sie Ihren Körper während dieser Prüfung vom Sägebandbereich fern. Montage Metallbandsäge auf dem Sägetisch (Abb. 14)

• Platzieren Sie Ihre Metallbandsäge auf dem Auf- lagearm (17).

• Fixieren Sie die Metallbandsäge mit 3 Schrauben am Auagearm (17).

• Ziehen Sie die Schrauben nach der Montage fest an. Werkstück spannen (Abb. 15-17)

• Öffnen Sie zunächst den Hebel (20) gegen den Uhrzeigersinn

• Ziehen Sie die bewegliche Klemmbacke (18) nach hinten

• Legen Sie das Werkstück an der vorderen festste- henden Klemmbacke (19) an.

• Schieben Sie die bewegliche Klemmbacke (18) an das Werkstück heran.

• Spannen Sie das Werkstück mit dem Hebel (20). Auagearm 0°-45° (Abb. 18) Mit der Metallbandsäge können Schrägschnitte von 0°-45° zur Arbeitsäche ausgeführt werden.

• Öffnen Sie den Feststellgriff (21).

• Den Auagearm (17) auf den gewünschten Winkel einstellen.

• Feststellgriff (21) wieder anziehen. m Achtung Durch das Eigengewicht der Metallbandsäge reicht ein kurzes antippen das der Auagearm nach unten kippt. m Verletzungsgefahr Sägevorgang mit dem Sägetisch (Abb. 19+20) Mit der Säge können Gehrungsschnitte nach links von 0°- 45° zur Arbeitsäche ausgeführt werden.

• Stellen sie den gewünschten Winkel ein wie unter Punkt (Auagearm 0°-45°) beschrieben ein.

• Spannen Sie ihr Werkstück wie unter Punkt (Werk- stück spannen) beschrieben ein. m Achtung Halten Sie das Netzkabel vom Sägebereich fern.

• Schalten Sie die Säge ein. m Achtung

• Durch das Eigengewicht der Metallbandsäge reicht ein kurzes antippen das der Auagearm nach un- ten kippt. Halten sie Ihre Hände vom Sägebereich fern. m Verletzungsgefahr

• Wenn die Säge die gewünschte Drehzahl erreicht, kippen Sie den Hauptkörper des Werkzeugs lang- sam und vorsichtig nach unten sodass das Band- sägeblatt in Kontakt mit dem Werkstück kommt. Wenden Sie keinen zusätzlichen Druck auf, der über dem Gewicht des Hauptkörpers des Werk- zeugs liegt. Vermeiden Sie sorgfältig, dass das Bandsägeblatt plötzlich und stark in Kontakt mit der Oberäche des Werkstücks kommt. Dies führt zu schweren Schäden am Bandsägeblatt. Um ei- ne maximale Lebensdauer des Bandsägeblatts zu erreichen, ist sicherzustellen, dass zu Beginn des Sägevorgangs kein plötzlicher Stoß auftritt. – HINWEIS: Wenn die Bandsäge während des Sägens blockiert oder im Werkstückmaterial steckenbleibt, lassen Sie den Schalter sofort los, und schwenken Sie die Bandsäge wieder nach oben um Schäden am Bandsägeblatt und Motor zu vermeiden.

• Das Eigengewicht des Werkzeugs bietet den ef- zientesten Schnittdruck nach unten. Wird der Druck durch den Bediener erhöht, wird das Säge- blatt langsamer und die Lebensdauer der Klinge reduziert sich.

• Nachdem Sägevorgang schwenken Sie die Band- säge wieder in die Ausgangstellung. Vergewissern Sie sich, dass die Maschine nicht wieder nach un- ten kippt. m Achtung Warten Sie, bis das Sägeblatt komplett zum Still- stand gekommen ist, bevor Sie das Werkstück entfernen.

Folgende Empfehlungen sind Beispiele für den si- cheren Gebrauch von Bandsägen. Die folgenden sicheren Arbeitsweisen werden als Beitrag zur Sicherheit angesehen, können aber nicht für jeden Einsatz angemessen, vollständig oder um- fassend anwendbar sein. Sie können nicht alle mögli- chen, gefährlichen Zustände behandeln und müssen sorgfältig interpretiert werden.

• Wenn die Maschine außer Betrieb ist z. B. Arbeits- ende, entspannen Sie das Sägeband. Einen ent- sprechenden Hinweis zum Spannen des Sägeban- des für den nächsten Benutzer an der Maschine anbringen. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Nicht benützte Sägebänder zusammengelegt und sicher an einem trockenen Platz aufbewahren. Vor der Benutzung auf Fehler (Zähne, Risse) überprü- fen. Fehlerhafte Sägebänder nicht verwenden!

• Beim Hantieren mit Sägebändern geeignete Hand- schuhe tragen.

• Vor Arbeitsbeginn müssen sämtlich Schutz- und- Sicherheitseinrichtungen an der Maschine sicher montiert sein.

• Reinigen Sie niemals das Sägeband oder die Sä- gebandführung mit einer handgehaltenen Bürste oder Schaber bei laufendem Sägeband. Verharzte Sägebänder gefährden die Arbeitssicherheit und müssen regelmäßig gereinigt werden.

• Zu Ihrem persönlichen Schutz beim Arbeiten- Schutzbrille und Gehörschutz tragen. Bei langem- Kopfhaar ein Haarnetz tragen. Lose Ärmel bis über die Ellbogen auf rollen.

• Sorgen Sie im Arbeits- und Umgebungsbereich- der Maschine für ausreichende Lichtverhältnisse.

• Beim Schneiden von Rundhölzern das Werkstück- gegen Verdrehen sichern.

10. Reinigung und Wartung

Warnung! Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen! Allgemeine Wartungsmaßnahmen Wischen Sie von Zeit zu Zeit mit einem Tuch Späne und Staub von der Maschine ab. Ölen Sie zur Ver- längerung des Werkzeuglebens einmal pro Monat die Drehteile. Ölen Sie nicht den Motor. Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel. Reinigung Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedri- gem Druck aus. Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem feuch- ten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelan- gen kann. Das Eindringen von Wasser in ein Elektro- gerät erhöht das Risiko eines elektrischen Schlages. Wartung Bürsteninspektion (Abb. 21) Prüfen Sie die Kohlebürsten bei einer neuen Maschi- ne nach den ersten 50 Betriebsstunden, oder wenn neue Bürsten montiert wurden. Prüfen Sie sie nach der ersten Prüfung alle 10 Betriebsstunden. Wenn der Kohlenstoff auf 6 mm Länge abgenutzt ist, die Feder oder der Nebenschlussdraht verbrannt oder beschädigt sind, müssen Sie beide Bürsten er- setzen. Wenn die Bürsten nach dem Ausbau für ein- satzfähig befunden werden, können Sie sie wieder einbauen. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Kohlebürsten, Sägeblatt, Tischein- lagen; Keilriemen

• nicht zwingend im Lieferumfang enthalten!

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30˚C. Bewahren Sie das Elektrowerkzeug in der Original- verpackung auf. Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Elektrowerkzeug auf.

12. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig an- geschlossen. Der Anschluss entspricht den ein- schlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen. Wichtige Hinweise Bei Überlastung des Motors schaltet dieser selbstän- dig ab. Nach einer Abkühlzeit (zeitlich unterschied- lich) lässt sich der Motor wieder einschalten.

• Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlussbe- dingungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist.

• Das Gerät kann bei ungünstigen Netzverhältnis- sen zu vorübergehenden Spannungsschwankun- gen führen.

• Das Produkt ist ausschließlich zur Verwendung an Anschlusspunkten vorgesehen, die a) eine maximale zulässige Netzimpedanz “Z” nicht überschreiten, oder b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

13. Entsorgung und Wiederverwertung

Das Gerät bendet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus ver- schiedenen Materialien, wie z.B. Metall und Kunst- stoffe. Führen Sie defekte Bauteile der Sondermül- lentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EU) und nationa- len Gesetzen nicht über den Hausmüll ent- sorgt werden darf. Dieses Produkt muss bei einer dafür vorgesehenen Sammelstelle abgegeben wer- den. Dies kann z. B. durch Rückgabe beim Kauf ei- nes ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufberei- tung von Elektro- und Elektronik- Altgeräte gesche- hen. Der unsachgemäße Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die häu- g in Elektro- und Elektronik-Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachge- mäße Entsorgung dieses Produkts tragen Sie außer- dem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung, dem öffentlich-rechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr.

• Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungsun- ternehmen, dass Ihr Anschlusspunkt, an dem Sie das Produkt betreiben möchten, eine der beiden genannten Anforderungen a) oder b) erfüllt. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Isolationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschluss- leitung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isola- tionsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den ein- schlägigen VDE- und DIN-Bestimmungen entspre- chen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05VV-F. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Wechselstrommotor

• Die Netzspannung muss 220-240 V~ betragen.

• Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter auf- weisen. Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

Störung Mögliche Ursache Abhilfe Motor funktioniert nicht Motor, Kabel oder Stecker defekt, Siche- rungen durchgebrannt Maschine vom Fachmann überprüfen lassen. Nie Motor selbst reparieren. Gefahr! Sicherun- gen kontrollieren, evtl. auswechseln Der Motor geht lang- sam an und erreicht die Betriebsgeschwindigkeit nicht. Spannung zu niedrig, Wicklungen be- schädigt, Kondensator durchgebrannt Spannung durch Elektrizitätswerk kontrollieren lassen. Motor durch einen Fachmann kontrollie- ren lassen. Kondensator durch einen Fach- mann auswechseln lassen Motor macht zu viel Lärm Wicklungen beschädigt, Motor defekt Motor durch einen Fachmann kontrollieren lassen Motor erreicht volle Leis- tung nicht. Stromkreise in Netzanlage überlastet (Lampen, andere Motoren, etc.) Verwenden Sie keine andere Geräte oder Mo- toren auf demselben Stromkreis Motor überhitzt sich leicht. Überlastung des Motors, ungenügende Kühlung des Motors Überlastung des Motors beim Schneiden ver- hindern, Staub vom Motor entfernen, damit eine optimale Kühlung des Motors gewährleistet ist Sägeschnitt ist rau oder gewellt Sägeblatt stumpf, Zahnform nicht geeig- net für die Materialdicke Sägeblatt nachschärfen bzw. geeignetes Säge- blatt einsetzen Werkstück reißt aus bzw. splittert Schnittdruck zu hoch bzw. Sägeblatt für Einsatz nicht geeignet Geeignetes Sägeblatt einsetzen Sägeband verläuft • Führung schlecht eingestellt

• Sägebandführung nach Bed.-Anw. einstellen

• Sägeband nach Bed.-Anw. auswählen Brandecken am Holz beim Arbeiten

• Sägeband austauschen

• Sägeband nach Bed.-Anw. auswählen Sägeband klemmt beim Arbeiten

• Führung schlecht eingestellt

• Sägeband austauschen

6. Technische gegevens
