BEDIENUNGSANLEITUNG KE70M SCHEPPACH

Achtung Unfallgefahr! Sicherheitsschuhe tragen. Achtung Unfallgefahr! Gehörschutz tragen. Schutzbrille tragen. Achtung Unfallgefahr! Vor Inbetriebnahme Bedienungsanleitung lesenFig. 01 Fig. 05 Fig. 02 Fig. 03 Fig. 04 Fig. 06 Fig. 07 Fig. 08 U3Fig. 09.1 Fig. 09.2 Fig. 10.1 Fig. 10.2 Fig. 10.3 Fig. 10.4

Schaltplan ke-ze700, 380 – 420V Connection diagram Schéma des connexions P1= 5,2 KW; P2 = 4,0 KW mit Bremsplatine U7deutsch 3 Hersteller: Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrer neuen scheppach Brennholzkreissäge. Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

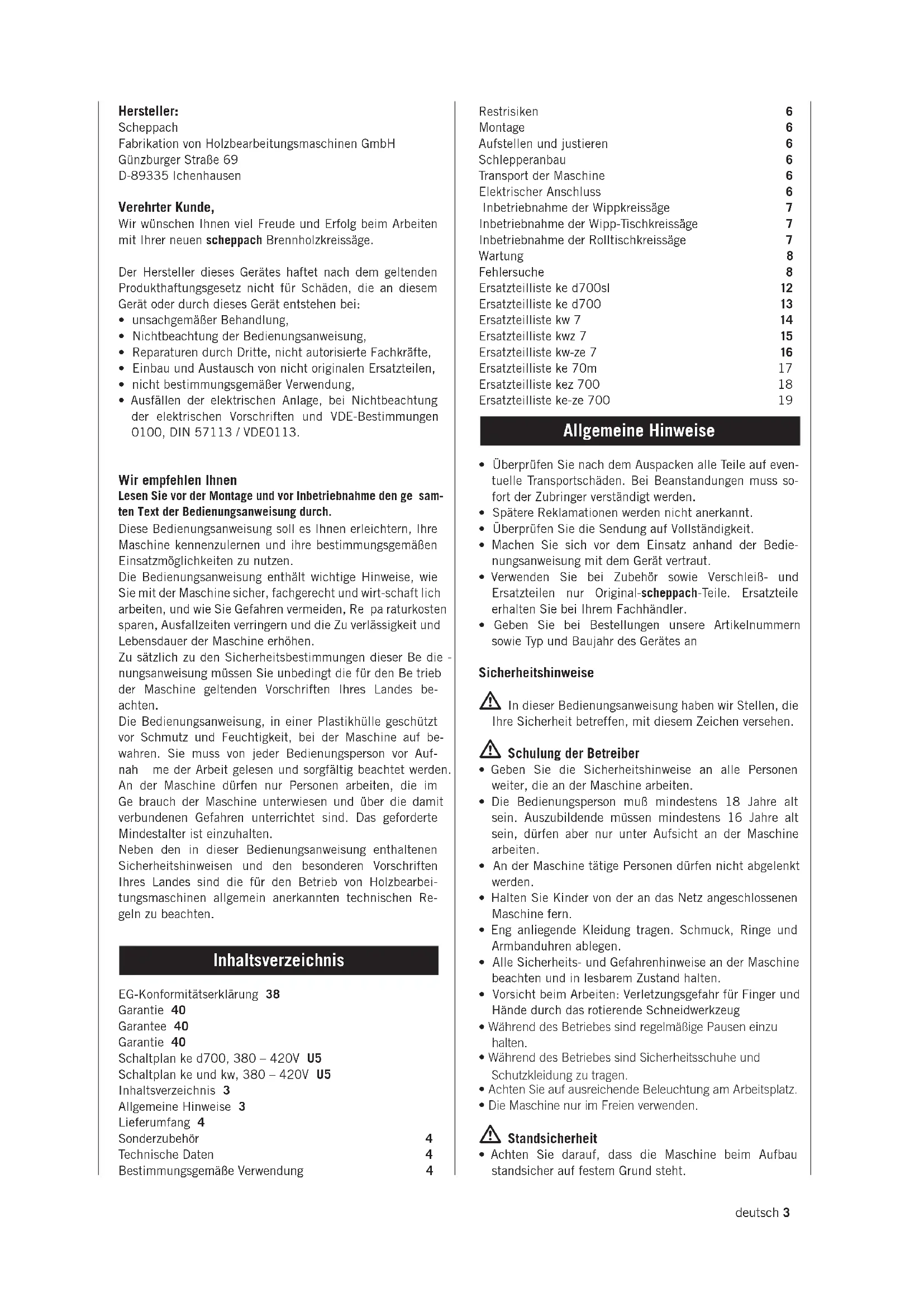

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,

• Einbau und Austausch von nicht originalen Ersatzteilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage, bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113. Wir empfehlen Ihnen Lesen Sie vor der Montage und vor Inbetriebnahme den ge sam- ten Text der Bedienungsanweisung durch. Diese Bedienungsanweisung soll es Ihnen erleichtern, Ihre Maschine kennenzulernen und ihre bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanweisung enthält wichtige Hinweise, wie Sie mit der Maschine sicher, fachgerecht und wirt-schaft lich arbeiten, und wie Sie Gefahren vermeiden, Re pa raturkosten sparen, Ausfallzeiten verringern und die Zu verlässigkeit und Lebensdauer der Maschine erhöhen. Zu sätzlich zu den Sicherheitsbestimmungen dieser Be die - nungsanweisung müssen Sie unbedingt die für den Be trieb der Maschine geltenden Vorschriften Ihres Landes be- achten. Die Bedienungsanweisung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei der Maschine auf be- wahren. Sie muss von jeder Bedienungsperson vor Auf- nah me der Arbeit gelesen und sorgfältig beachtet werden. An der Maschine dürfen nur Personen arbeiten, die im Ge brauch der Maschine unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanweisung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von Holzbearbei- tungsmaschinen allgemein anerkannten technischen Re- geln zu beachten. Inhaltsverzeichnis EG-Konformitätserklärung 38 Garantie 40 Garantee 40 Garantie 40 Schaltplan ke d700, 380 – 420V U5 Schaltplan ke und kw, 380 – 420V U5 Inhaltsverzeichnis 3 Allgemeine Hinweise 3 Lieferumfang 4 Sonderzubehör 4 Technische Daten 4 Bestimmungsgemäße Verwendung 4 Restrisiken 6 Montage 6 Aufstellen und justieren 6 Schlepperanbau 6 Transport der Maschine 6 Elektrischer Anschluss 6 Inbetriebnahme der Wippkreissäge 7 Inbetriebnahme der Wipp-Tischkreissäge 7 Inbetriebnahme der Rolltischkreissäge 7 Wartung 8 Fehlersuche 8 Ersatzteilliste ke d700sl 12 Ersatzteilliste ke d700 13 Ersatzteilliste kw 7 14 Ersatzteilliste kwz 7 15 Ersatzteilliste kw-ze 7 16 Ersatzteilliste ke 70m 17 Ersatzteilliste kez 700 18 Ersatzteilliste ke-ze 700 19 Allgemeine Hinweise

• Überprüfen Sie nach dem Auspacken alle Teile auf even- tu elle Transportschäden. Bei Beanstandungen muss so- fort der Zubringer verständigt werden.

• Spätere Reklamationen werden nicht anerkannt.

• Überprüfen Sie die Sendung auf Vollständigkeit.

• Machen Sie sich vor dem Einsatz anhand der Bedie- nungsanweisung mit dem Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Original-scheppach-Teile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an Sicherheitshinweise m In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen. m Schulung der Betreiber

• Geben Sie die Sicherheitshinweise an alle Personen weiter, die an der Maschine arbeiten.

• Die Bedienungsperson muß mindestens 18 Jahre alt sein. Auszubildende müssen mindestens 16 Jahre alt sein, dürfen aber nur unter Aufsicht an der Maschine arbeiten.

• An der Maschine tätige Personen dürfen nicht abgelenkt werden.

• Halten Sie Kinder von der an das Netz angeschlossenen Maschine fern.

• Eng anliegende Kleidung tragen. Schmuck, Ringe und Armbanduhren ablegen.

• Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten und in lesbarem Zustand halten.

• Vorsicht beim Arbeiten: Verletzungsgefahr für Finger und Hände durch das rotierende Schneidwerkzeug

• Während des Betriebes sind regelmäßige Pausen einzu halten.

• Während des Betriebes sind Sicherheitsschuhe und Schutzkleidung zu tragen.

• Achten Sie auf ausreichende Beleuchtung am Arbeitsplatz.

• Die Maschine nur im Freien verwenden. m Standsicherheit

• Achten Sie darauf, dass die Maschine beim Aufbau standsicher auf festem Grund steht.4 deutsch m Netzanschluss der Maschine

• Netzanschlussleitungen überprüfen. Keine fehlerhaften Leitungen verwenden. Siehe „elektrischer Anschluss“.

• Die Motor- und Werkzeugdrehrichtung beachten. Siehe „elektrischer Anschluss“.

• Installationen, Reparaturen und Wartungsarbeiten an der Elektroinstallation dürfen nur von Fachleuten ausgeführt werden.

• Zum Beheben von Störungen die Maschine abschalten. Netzstecker ziehen.

• Beim Verlassen des Arbeitsplatzes den Motor aus schal ten. Netzstecker ziehen.

• Auch bei geringfügigem Standortwechsel Maschine von jeder externen Energiezufuhr trennen! Vor Wie der in be- triebnahme die Maschine wieder ordnungs ge mäß an das Netz anschließen! m Zusätzliche Sicherheitshinweise für Gelenkwellenbetrieb

• Bei Schleppern mit Hydraulik- oder Druckluft-ge schal te ter Zapfwellenkupplung muss eine Gelenkwelle mit Frei lauf verwendet werden.

• Zum Beheben von Störungen oder Entfernen ein ge- klemmter Holzstücke die Maschine stillsetzen, den Schlepper ausschalten und den Zündschlüssel abzie hen.

• Beim Verlassen des Arbeitsplatzes den Schlepper aus- schalten und den Zündschlüssel abziehen.

• Beim Transport der Kreissäge muss der Zapfwellenbetrieb ausgeschaltet sein.

• Die Warntafel mit Rückleuchte DIN 110030 muss an der Säge montiert und die Rückleuchte am Schlepper an- geschlossen sein.

• Die Kreissäge darf nur an Schleppern mit 3-Punkt-An bau Kategorie 1 und 2 betrieben werden, bei einer Drehzahl von 1/min. 540. m Rüsten und Einstellen der Maschine

• Umrüst-, Einstell-, Mess- und Reinigungsarbeiten nur bei ausgeschaltetem Motor durchführen. Netzstecker zie hen und Stillstand des rotierenden Werkzeuges ab warten.

• Sämtliche Schutz- und Sicherheitseinrichtungen müs sen nach abgeschlossenen Reparatur- und War tungs ar bei ten sofort wieder montiert werden.

• Nur gut geschärfte, rissfreie und nicht verformte Säge- blätter verwenden.

• Bei Verschleißerscheinungen im Sägeschlitz der Tischplatte müssen beide Tischplatten ersetzt werden. Bestimmungsgemäße Verwendung

• Die Kreissäge ist ausschließlich mit dem angebotenen Werkzeug zum Bearbeiten von Brennolz konstruiert, alles andere ist Sachwiedrig.

• Die Maschine entspricht der gültigen EG Maschinen-richt- linie.

• Die Maschine ist für einschichtigen Betrieb ausgelegt, Einschaltdauer S6 – 40 %.

• Unabhängig vom Holzdurchmesser darf nur 1 Stück auf die Wippe/den Tisch gelegt werden.

• Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten.

• Alle Sicherheits- und Gefahrenhinweise an der Maschine vollzählig in lesbarem Zustand halten.

• Bei Einsatz in geschlossenen Räumen muss die Ma schi ne an eine Absauganlage angeschlossen werden.

• Maschine nur in technisch einwandfreiem Zustand so- wie bestimmungsgemäß, sicherheits- und gefahren- be wusst unter Beachtung der Betriebsanleitung be- nutzen! Insbesondere Störungen, die die Sicherheit be einträchtigen können, umgehend beseitigen (lassen)! Fortsetzung Seite 6 KW 7 KWZ 7 KW-ZE 7 KE 70m KEZ 700 KE-ZE 700 KE d 700 LieferumfangWippkreissäge Rolltischkreissäge Rolltischkreissäge Einmaulschlüssel Einmaulschlüssel Gabelschlüssel Arretierungsstift Arretierungsstift Arretierungsstift Bedienungsanweisung Bedienungsanweisung Bedienungsanw. Fahrvorrichtung FahrvorrichtungSonderzubehördiverse Sägeblätter diverse Sägeblätter diverse SägeblätterTransporteinrichtung FahrvorrichtungGelenkwelle GelenkwelleLängsschnitt-einrichtungLängsschnit-teinrichtungBaumaßeGesamtlänge in mm Gesamtbreite in mm Gesamthöhe in mm Wippenauflage mm 720 – 655 Tischgröße mm – 1.400 x 860 1.400x 860 Tischhöhe mm– 850 850Sägeblatt Ø Brennholzschnitte max. mm700 700 700Leerlaufdrehzahl Sägewelle 1/min.1.400 1.400 1.400deutsch 5 KW 7 KWZ 7 KW-ZE 7 KE 70m KEZ 700 KE-ZE 700 KE d 700 Schnittgeschw. Sägeblatt m/sec

Sägeblatt Ø Längs - schnitte max. mm – 500 Lehrlaufdrehzahl Sägewelle 1/min – 2400 Schnittgeschw. Sägeblatt m/sec – 62 Antrieb Bestellnummer

Motor V 380 – 420/50Hz 380 – 420/50Hz 380 – 420/50Hz 380 – 420/50Hz 380 – 420/50Hz Aufnahmeleistung P1 KW 5,2 5,2 5,2 5,2 5,2 Abgabeleistung P2 KW 4,0 4,0 4,0 4,0 4,0 Motordrehzahl 1/min

Motor V 380 – 420/50Hz 380 – 420/50Hz Aufnahmeleistung P1 KW 6,1 6,1 Abgabeleistung P2 KW 5,0 5,0 Motordrehzahl 1/min.

Betriebsart S 6/40% S 6/40% Nennstrom A 10,5 10,5 Gewicht kg

Antrieb Bestellnummer

Gelenkwellendrehzahl 1/min. max. 540 max. 540 max. 540 Gewicht kg 142,5 204,5 162 211 Arbeitsdaten Schnitthöhe – Wippe Rundholz max. mm

Wendeschnitt max. mm

Scheitholz max. mm 450 x 260 Schnitthöhe über Tisch bei Sägeblatt ø 700 max. mm

bei Sägeblatt ø 500 max. mm

Technische Änderungen vorbehalten! Geräuschkennwerte Die nach EN 23746 für den Schallleistungspegel bzw. EN 31202 (Korrekturfaktor k3 nach Anhang A.2 von EN 31204 berech net) für den Schalldruckpegel am Arbeitsplatz ermittelten Geräuschemissionswerte betragen unter Zugrundelegung der in ISO 7904 Anhang A aufgeführten Arbeitsbedingungen Schallleistungspegel in dB Leerlauf LWA / Bearbeitung LWA dB(A) KW 7/KWZ 7 KW 70m/KWZ 700 KE 70m/KEZ 700 KE d700 93 / 99 93 / 99 93 / 99 102 / 104 Schalldruckpegel am Arbeitsplatz in dB Leerlauf LpAeq / Bearbeitung LpAeq dB(A) KW 7/KWZ 7 KW 70m/KWZ 700 KE 70m/KEZ 700 KE d700 86 / 91 86 / 91 86 / 91 80 / 82 Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Ob- wohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, die den aktuellen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen, beinhalten die Eigenart des Arbeitsraumes, andere Geräuschquellen, z.B. die Zahl der Ma schi - nen und anderer benachbarter Arbeitsvorgänge. Die zulässigen Arbeitswerte können von Land zu Land variieren. Die Infor ma- ti on soll jedoch den Anwender befähigen, eine Abschätzung von Gefährdung und Risiko vorzunehmen.6 deutsch

• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten an ge ge- be nen Abmessungen müssen eingehalten werden.

• Die zutreffenden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnischen Regeln müssen beachtet werden.

• Die Maschine darf nur von sachkundigen Personen ge- nutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

• Die Maschine darf nur mit Original-scheppach-Zubehör und Original-Werkzeugen des Herstellers genutzt wer den.

• Jeder darüber hinausgehende Gebrauch gilt als nicht be- stimmungsgemäß. Für daraus resultierende Schäden haf- tet der Hersteller nicht, das Risiko dafür trägt allein der Benutzer.

• Wippkreissäge: die Säge ist ausschließlich zum Quer- schnitt sägen von Brennholz mit max. 1 m Länge und min/ max Ø 60mm-250mm kon stru iert.

• Wipp-Tischkreissäge/Rolltischkreissäge: die Säge ist aus schließlich zum Längs- und Querschnittsägen von Holz sowie zum Brennholzsägen konstruiert.

• Tischkreissäge: die Säge ist ausschließlich zum Quer- schnitt sägen von Brennholz mit max. 1 m Länge und min/ max Ø 60mm-250mm kon stru iert.

• Es dürfen nur Sägeblätter eingesetzt werden, die der Europäischen Norm EN 847-1 entsprechen.

• Für Längsschnitte den Längsanschlag einsetzen und die entsprechende Sägeblattabdeckung montieren. Schie be- stock verwenden. Restrisiken Die Maschine ist nach dem Stand der Technik und den aner- kannten sicherheitstechnischen Regeln gebaut. Dennoch kön nen beim Arbeiten einzelne Restrisiken auftreten.

• Verletzungsgefahr für Finger und Hände durch das ro tie- rende Sägeblatt bei unsachgemäßer Führung des Werk- stückes.

• Gefährdung der Gesundheit durch Holzstäube oder Holz- späne.

• Krumme Holzstämme nicht hohl auf den Tisch legen, das Holz muss immer im Schnittbereich am Tisch auflegen.

• Unbedingt persönliche Schutzausrüstungen wie Augen- schutz und Staubmaske tragen.

• Gefährdung der Gesundheit durch Lärm. Beim Arbeiten wird der zulässige Lärmpegel überschritten. Unbedingt per sönliche Schutzausrüstungen (Gehörschutz) tra gen.

• Gefährdung durch Strom bei Verwendung nicht ordnungs- gemäßer Elektro-Anschlussleitungen.

• Desweiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die Si cher - heitshinweise und die bestimmungsgemäße Verwen dung, sowie die Bedienungsanweisung insgesamt beach tet werden. Montage Die Maschine wird komplett montiert ausgeliefert und ist so mit sofort einsatzbereit. Aufstellen und justieren Bitte beachten Sie, daß Ihre Wippkreissäge auf fest em Grund gerade und standsicher aufgestellt ist. Die Bohrungen an den Fußlaschen ermöglichen gute Bodenbefestigung. Schlepperanbau Fig. 01

• Zum Brennholzschneiden die Kreissäge in Längsrichtung an die 3-Punkt-Hydraulik des Schleppers anbauen.

• Der Keilwellenstummel muss mit dem Schutz deckel abgedeckt werden.

• Die Gelenkwelle bei Betrieb mit der Kette gegen Durch- dre hen sichern.

• Die Gelenkwelle nach dem Abkuppeln vom Schlepper am Haltebügel einhängen.

• Beim Verlassen des Arbeitsplatzes den Schlepper aus- schal ten und den Zündschlüssel abziehen.

• Richtige Gelenkwelle verwenden. Wir empfehlen die scheppach Gelenkwelle W100, Art.-Nr. 05018101. Transport der Maschine Wippkreissäge/Wipp-Tischkreissäge KW und KWZ Fig. 02

• Beim Transsport der Säge die Wippensperre ver riegeln.

• Beim Transport der Wipp-Tischkreissäge den Tisch abklappen und verriegeln.

• KW 7: Ziehen Sie den Transportgriff her aus (1) und verdrehen ihn (2) für einen sicheren Transport (Siche rung durch Schraubenkopf im Transportgriff) (s. S. 14). Roll- tischkreissägen KE und KEZ

• KE 70m und KEZ 700: zum Transport der Rolltisch kreis- säge den Sägetisch in waagrechter Lage bei verriegelter Tisch arretierung bringen (siehe auch Fig. 11.2).

• KE d 700: Ziehen Sie den Transportgriff her aus (1) und verdrehen ihn (2) für einen sicheren Transport (Sicherung durch Schraubenkopf im Transportgriff) (s. S. 14). Schlepperanbau

• Beim Transport der Kreissäge muss der Zapfwellenbetrieb ausgeschaltet sein.

• Die Warntafel mit Rückleuchte DIN 110030 muss an der Säge montiert und die Rückleuchte am Schlepper angeschlossen sein (siehe auch Fig. 02). Elektrischer Anschluss

• Die Maschine mit CEE-Stecker am Netz anschließen, Zu- leitung muss mit 16 A abgesichert sein.

• Am Betriebsschalter die Säge einschalten, die Sägewelle läuft an.

• Beim Ausschalten wird die Sägewelle innerhalb 10 s ab- ge bremst. Drehrichtungsänderung Fig. 03 Der installierte Elektromotor ist betriebsfertig angeschlos- sen. Der Anschluss entspricht den einschlägigen VDE- und DIN -Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen die- sen Vorschriften bzw. den örtlichen EVU-Vorschriften ent - sprechen. Motor-Bremseinrichtung Beim Ausschalten der Maschine bremst eine automatisch wir kende Bremse mit Bremsplatine (Ausnahme: 6,1 kw Motor mit mechanischer Bremse) sicher ab. Die Bremse bremst den Antriebsmotor der Sägewelle innerhalb 10 s ab. Dauert der Bremsvorgang länger als 10 s, darf die Maschi- ne nicht mehr betrieben werden, da Bremse defekt. Ma- schi ne muss unbedingt von der Spannungsversorgung ge trennt werden. Mit der Fehlerbehebung darf nur eine Elektrofachkraft beauftragt werden.deutsch 7 Betriebsart/Einschaltdauer Der Elektromotor ist für Betriebsart S6–40% dimensi o- niert. Dieses Kürzel steht für: S6: Durchlaufbetrieb mit Aussetzbelastung 40%: (bezogen auf 10 min.) 4min. Belastung; 6min. Leerlaufbetrieb. Bei Überlastung des Motors schaltet dieser selbsttätig ab, da ein Wicklungsthermostat in der Motorenwicklung ein gelassen ist. Nach einer Abkühlzeit (zeitlich unter- schiedlich) lässt sich der Motor wieder einschalten. Schadhafte Elektro-Anschlussleitungen An Elektro-Leitungen entstehen oft Isolations schäden. Mögliche Ursachen:

• Druckstellen, wenn Anschlussleitungen durch Fenster- oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Füh- rung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlussleitung.

• Isolationsschäden durch Herausreißen aus der Wand- steck dose.

• Risse durch Alterung der Isolation. Solche schadhaften Elektro-Anschlussleitungen dürfen nicht verwendet wer den und sind auf Grund der Isolationsschäden lebensgefährlich! Elektrische Anschlussleitungen regelmäßig auf Schäden über prüfen. Achten Sie darauf, daß beim Überprüfen die An schlussleitung nicht am Stromnetz hängt. Elektrische An schlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen und den örtlichen EVE-Vorschriften entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H 07 RN. Ein Aufdruck der Typenbe zeich- nung auf dem Anschlusskabel ist Vorschrift.

• Verlängerungsleitungen müssen bis 25 m Länge einen Querschnitt von 1,5 Quadratmillimeter, über 25 m Län- ge mindestens 2,5 Quadratmillimeter aufweisen.

• Der Netzanschluss wird mit 16 A träge abgesichert.

• Der kundenseitige Netzanschluss muss mit einem Fehler- stromschutzschalter mit einem Bemessungsdifferenzstrom von maximal 30 mA abgesichert sein. Drehstrommotor

• Netzspannung muss 380–420 V/50 Hz betragen.

• Netzanschluss und Verlängerungsleitungen müssen 5 - adrig sein (3 P + N + SL).

• Verlängerungsleitungen müssen einen Mindest-Quer- schnitt von 1,5 mm² aufweisen.

• Der Netzanschluss wird maximal mit 16 A abgesichert.

• Bei Netzanschluss oder Standortwechsel muss die Dreh- rich tung überprüft werden, gegebenenfalls muss die Po la rität getauscht werden (siehe auch Fig. 03). Reparaturen und Änderungen an den Anschlüssen der elektrischen Ausrüstung dürfen nur von einer Elektrofachkraft durchgeführt wer den. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

• Daten der Elektrosteuerung Bei Rücksendung des Motors immer die komplette An triebs einheit mit Elektrosteuerung einsenden. Inbetriebnahme der kw 7, kwz 7, kw-ze 7

• Beachten Sie vor der Inbetriebnahme die Sicherheits- hin weise.

• Sämtliche Schutz- und Hilfseinrichtungen müssen mon- tiert sein.

• Umrüst-, Einstell-, Mess- und Reinigungsarbeiten nur bei ausgeschaltetem Motor durchführen. Netzstecker zie hen und Stillstand des rotierenden Werkzeuges ab- warten.

• Die Wippkreissäge ist ausschließlich zum Querschnitt-sä- gen von Brennholz mit max. 1 Meter Länge kon stru iert.

• Unabhängig vom Holzdurchmesser darf nur ein Stück auf die Wippe gelegt werden.

• Das Holz darf nicht mit der Hand fixiert werden.

• Keilriemenspannung nach der ersten Betriebsstunde, sowie vor jeder Inbetriebnahme prüfen.

• Bei Gelenkwellenbetrieb Schutzdeckel in die obere Stellung arretieren. Netzkabel abziehen. (Fig.15)

• Bei Elecktrobetrieb Schutzdeckel in die untere Stellung mit Endschalter arretieren. (Fig.16) Achtung:

• Bei krummen Holzstücken muss die gekrümmte Sei- te zum Sägeblattschlitz ausgerichtet sein, um das Um kippen und Verklemmen des Holzes während des Schneidvorganges zu vermeiden. Sägeblattwechsel der Wippkreissäge Fig. 04

• Wartungs-, Instandsetzungs- und Reinigungsarbeiten so wie Funktionsstörungen nur bei ausgeschaltetem Antrieb (Netzstecker ziehen bzw. Schlepper abstellen und den Zünd schlüssel ziehen) vornehmen.

• Zum Sägeblattwechsel die Wippe innen zusätzlich ent- rie geln und weiter ausschwenken. (Pfeil)

• Die Lagerabdeckung nach dem Lösen der Flügelmutter zu rückschwenken. Die Flügelmutter des Sägeblatt- schutzes herausdrehen und diesen ebenfalls zurück schwenken.

• Zum Arretieren des Sägeblattes den Klemmstift durch den unteren Sägeblattschutz stecken (Fig. 12.2).

• Das Sägeblatt mit dem mitgelieferten Sägeblattschlüssel lösen.

• Sägeblattschutz, Lagerabdeckung und Wippe wieder montieren. Inbetriebnahme der ke70m, kez70, ke-ze 700 ked700

• Beachten Sie vor der Inbetriebnahme die Sicherheits- hinweise.

• Sämtliche Schutz- und Hilfseinrichtungen müssen mon- tiert sein.

• Transportsicherungsschraube seitlich am Tisch entfernen.

• Umrüst-, Einstell-, Mess- und Reinigungsarbeiten nur bei ausgeschaltetem Motor durchführen. Netzstecker zie hen und Stillstand des rotierenden Werkzeuges ab- war ten.

• Keilriemenspannung nach der ersten Betriebsstunde, sowie vor jeder Inbetriebnahme prüfen.

• Bei Gelenkwellenbetrieb Schutzdeckel in die obere Stellung arretieren. Netzkabel abziehen. (Fig.15)

• Bei Elecktrobetrieb Schutzdeckel in die untere Stellung mit Endschalter arretieren. (Fig.16) Brennholzschnitt der Rolltischkreissäge Fig. 10.1

• Für Brennholzschnitte muss die Brennholzschnitt-8 deutsch Schutz haube montiert sein.

• Achtung: Brennholzschneiden ist ohne Zuführeinrichtung verboten!

• Brennholz quer auf den Tisch legen und mit Zufuhreinrichtung gegen die Schutzhaube drücken.

• Das Brennholz darf nicht mit der Hand fixiert werden.

• Der Sägetisch kann nach Betätigung der Zuführeinrich- tung verschoben werden. Fig. 10.2 und 10.3

• Zum Einhängen der Rückzugfeder den Sägetisch ent rie- geln und ganz nach vorne schieben (Pfeil). Durch die Rückzugfeder wird der Sägetisch nach jedem Schnitt vor- gang in die Ausgangslage zurückgezogen. Fig. 10.4

• Der Sägetisch ist zum Brennholzsägen nicht verriegelt.

• Der Sicherungsriegel wird nach vorne gelegt und dient beim Schieben des Tisches als Anschlag. Längsschnitt der Rolltischkreissäge (Sonderzubehör) Fig. 11.1 und 11.2 (nicht für ked700sl)

• Für Längsschnitte die Brennholzschnitt-Schutzhaube ab neh men.

• In die Halterung die Abdeckhaube für Längsschnitte ein- setzen und die Knebelschraube anziehen.

• Montieren Sie das komplette Längsschnitt-Zubehörpaket nach bildlicher Darstellung der Ersatzteilliste.

• Die Rückzugfeder unter dem Sägetisch aushängen.

• Den Sägetisch in Längsschnittstellung arretieren.

• Zum Längschneiden schmaler Werkstücke Schiebestock ver wenden.

• Längsschnitt-Abdeckung auf die Höhe des Werkstückes ein stellen und Knebelschraube kräftig anziehen.

• Längsschneiden im Gelenkwellenbetrieb ist nicht mehr erlaubt. Hinweis, siehe Fig. 07

• Für Längsschnitte empfehlen wir, ein Sägeblatt mit ei nem Durchmesser von 500 mm einzusetzen. Die Schnitthöhe beträgt max. 150 mm.

• Bei Ihrem scheppach-Fachhändler erhalten Sie die zur Mon tage benötigten Teile.

• Achtung: Brennholzschneiden ist ohne Zuführeinrichtung verboten! Spaltkeileinstellung Fig. 08

• Der Abstand zwischen Sägeblatt und Spaltkeil darf zwischen 3 und 8 mm betragen. Die Spaltkeilspitze muss ~2 mm tiefer als die oberste Sägezahnhöhe eingestellt sein. Nach jedem Sägeblattwechsel überprüfen und nöti- gen falls neu einstellen.

• Achten Sie auf die Spaltkeildicke, siehe eingeschlagene Zahl am Spaltkeil. Der Spaltkeil darf nicht dünner als das Sägeblatt und nicht dicker als dessen Schnittfugenbreite sein.

• Das Sägeblatt muss mit dem Spaltkeil fluchten. Sägeblattwechsel der Rolltischkreissäge Fig. 12.1, 12.2 und 12.3

• Wartungs-, Instandsetzungs- und Reinigungsarbeiten so wie Funktionsstörungsbehebungen nur bei ausgeschal- tetem Antrieb (Netzstecker ziehen bzw. Schlepper abstel- len und den Zündschlüssel ziehen) vornehmen.

• Der Sägeblattwechsel ist nur bei hochgeklapptem Tisch möglich.

• Die Längsschnitt-Abdeckhaube muss abgenommen werden, die Brennholzschnitt-Schutzhaube dagegen bleibt montiert.

• Den Tisch entriegeln, die Rückzugfeder aushängen, Tisch zurückschieben und von der Rückseite hochklappen.

• Den hochgeklappten Tisch am Gestellfuß mit dem Siche- rungs bügel arretieren.

• Zum Arretieren des Sägeblattes den Klemmstift durch den unteren Sägeblattschutz stecken.

• Das Sägeblatt mit dem mitgelieferten Sägeblattschlüssel lösen.

• Sägeblattwechsel vornehmen. Achtung: Vor inbetriebnahme Federn von Schutzkorb und Halte- vorrichtung einhängen. Wartung

• Wartungs-, Instandsetzungs- und Reinigungsarbeiten so wie Funktionsstörungsbehebungen nur bei ausgeschal- te tem Antrieb (Netzstecker bzw. Zündschlüssel ziehen) vornehmen.

• Keilriemenspannung nach der ersten Betriebsstunde, sowie vor jeder Inbetriebnahme prüfen. Dazu die Kne- belschraube der Motorkonsole lösen. Die Konsole nach unten drücken und die Knebelschraube wieder fest an- zie hen.

• Sämtliche Kugellager sind mit Dauerschmierung ver- sehen. Das Kreissägeblatt ist ein Verschleißteil und ist vor jeder Inbetriebnahme zu überprüfen. Nur ein gut geschärftes, geschrenktes Sägeblatt bringt gu te Schnittleistung. Gelegentliches Einfetten des Säge- blattes ist empfehlenswert.

• Bei Verschleißerscheinungen im Sägeschlitz der Tischplatte müssen beide Tischplatten ersetzt werden. Zusätzliche Wartungsarbeiten bei Gelenkwellenantrieb Keilriemen nachspannen Fig. 13

• Die Sechskantschraube lösen und das Getriebe gleich- mäßig nach unten drücken. Das Getriebe muss parallel nachgestellt werden.

• Sechskantschrauben kräftig anziehen. Getriebeöl austauschen Fig. 14

• Das Getriebeöl jährlich erneuern.

• Verwenden Sie Getriebeöl SAE 90.

• Die Füllmenge beträgt 0,35 Liter

• Abbildung (Pfeil) zeigt die Winkelgetriebe-Öleinfüll- schraube.

• Altöl umweltfreundlich entsorgen! Fehlersuche Zum Beheben von Störungen die Maschine abschalten. Netz stecker ziehen. Problem Ursache Abhilfe Säge bremst mechanische Bremse beim Ausschalten Bremse defekt erneuern nicht ab Bremsplatine Bremsplatine defekt erneuern Elektrotechnische Wartungsarbeiten dürfen nur von einer Elektrofachkraft durchgeführt werden! Beim Entsorgen der Maschine müssen die örtlichen gesetzlichen Bestimmungen eingehalten werden.deutsch 910 deutsch Sägeblattwechsel der Rolltischkreissäge. Achtung! Netzstecker ziehen bei Zapfwellenantieb Schlepper abstellen und Zündschlüssel abziehen. Der Sägeblattwechsel ist nur bei hochgeklapptem Tisch möglich und wird in folgenden Schritten durchgeführt. Der Schutzkorb muss immer geschlossen sein

1. Tischanschlag entriegeln.

2. Zugfeder unter dem Tisch aushängen.

3. Mit Hilfe des Absteckbolzen Tischsperre nach außen

ziehen und den Tisch nach hinten schieben.

4. Tisch vorsichtig mit beide Händen anheben.

5. Tisch Hochschwenken bis zum Anschlag.

6. Zum Arretieren des Sägeblattes den Absteckbolzen

durch den unteren Sägeblattschutzes stecken.

7. Das Sägeblatt mit dem mitgeliefertem

Sägeblattschlüssel lösen und den Sägebblattwechsel vornehmen.

8. Nach dem Sägeblattwechsel Schutzkorb auf den

Tisch drücken und vorsichtig nach vorne abkippen.

9. Tisch mit beiden Händen vorsichtig absetzen

bis er auf der Führung aufliegt.

10. Tisch nach vorne schieben, mit dem Absteckbolzen

Tischsperre nach außen ziehen und den Tisch ganz nach vorne schieben.

11. Zugfeder wieder einhängen.

12. Tischanschlag wieder einrasten.

05003471deutsch 13 Ersatzteilliste ke d700 Spare Parts List · Liste des pièces de rechange

0500710114 deutsch Ersatzteilliste kw 7 Spare Parts List · Liste des pièces de rechange

15300114deutsch 15 Ersatzteilliste kwz 7 Spare Parts List · Liste des pièces de rechange

1430910116 deutsch Ersatzteilliste kw-ze 7 Spare Parts List · Liste des pièces de rechange

• Éliminer l’huile usée conformément aux prescriptions relatives à l’environnement. Pannes et remèdes Toujours mettre la machine hors circuit avant d’éliminer des erreurs. Débrancher la fiche de secteur. Panne Cause Remède La scie ne freine frein mécanique pas à frein défectueux remplacer l’arrêt KE d 700: Platine de frein remplacer la défectueuse platine de frein Les travaux de maintenance sur les équipements électrotechniques sont strictement réservés à des électriciens spécialisés ! L’élimination de la machine en fin de durée de vie doit se faire dans le strict respect des prescriptions locales en vigueur.EG-Konformitätserklärung Hiermit erklären wir, die scheppach Maschinen fabrik GmbH & Co. KG, Günzburger Str. 69, D-89335 Ichenhausen, dass die nachfolgend bezeichneten Maschinen auf- grund ihrer Konstruk tion und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägige Bestimmungen nachstehender EG-Richtlinien entspre chen. Bei einer Änderung an der Maschine verliert diese Erklärung ihre Gültigkeit. Die Maschine entspricht dem geprüften Baumuster. Bezeichnung der Brennholzwippkreissäge, Maschine: Brennholzwipptischkreissäge, Brennholzrolltischkreissäge Bestimmungsgemäß ausschließlich zum Bearbeiten von Holz Maschinentyp: KW 7; KWZ 7; KW-ZE 7 KE 70m; KEZ 700; KW-ZE 700; KE d700 Artikelnummer: 1905111902 ab Seriennummer:19947 1905111903 ab Seriennummer:19857 190511190 4 ab Seriennummer:10726 1905111905 ab Seriennummer:1198 1905106902ab Seriennummer:31035 1905106903ab Seriennummer:30823 1905106904 ab Seriennummer:7617 1905106905 ab Seriennummer:1071 1905113902 ab Seriennummer: 477 Einschlägige EG-Richtlinien: EG-Maschinenrichtlinie 2014/35/EU Richtlinie 2014/30/EU, Angewandte EN 13857:2008, harmonisierte EN 847-1:2007,EN 1870-6:2007 europäische EN 60 204-1:2007, Normen: EN ISO 12100:2004 Gemeldete Stelle nach Anhang IX: Sozialversicherung für Landwirtschaft, Forsten und Gartenbau, Prüf- und Zertifizierungsstelle, 34131 Kassel Prüf-Nr.: 2157 Eingeschaltet zur: EG-Baumusterprüfung, Prüfbericht Nr.

EG-Baumusterprüfung, Prüfbericht Nr.: LSV-EG-2011/101 GS-Zertifikat, Prüfbericht Nr.: LSV-GS-2011/103 Ort, Datum: Ichenhausen, 11.08.2016 Unterschrift: i.V. Reinhold Bauer (Änderungsberechtigter Konstuktionsleiter)

i. V. Gerhard Bucher (Produktionsleiter)
