BEDIENUNGSANLEITUNG TEBJ 18 Li Solo EINHELL

Art.-Nr.: 43.506.30 I.-Nr.: 21011

-2-

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfällig durch. Bewahren Sie die sie gut auf, damit Ihr den Informationen jederzeit zur Verflügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, handigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

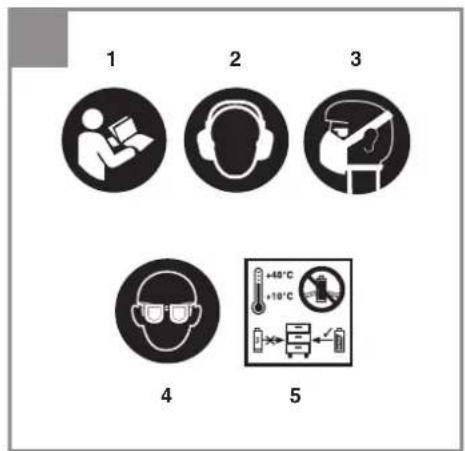

Erklärung der verwendeten Symbole (siehe Bild 17)

1. Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitunglesen.
2. Vorsicht! Tragen Sie einen Gehorschutz. Die Einwirkung von Larm kann Gehorverlust bewirken.
3. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Materialarf nicht bearerbeitet werden!
4. Vorsicht! Tragen Sie eine Schutzbrille.
   Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
5. Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10^ + 40^ . Akkus nur in geladenem Zustand lagern (mind. 40% geladen).

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fänden Sie im beiliegenden Heftchen!

Warning!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebildungen und technischen Daten, mit denen这点 Elektrowerkzeug versehen ist. Versaumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

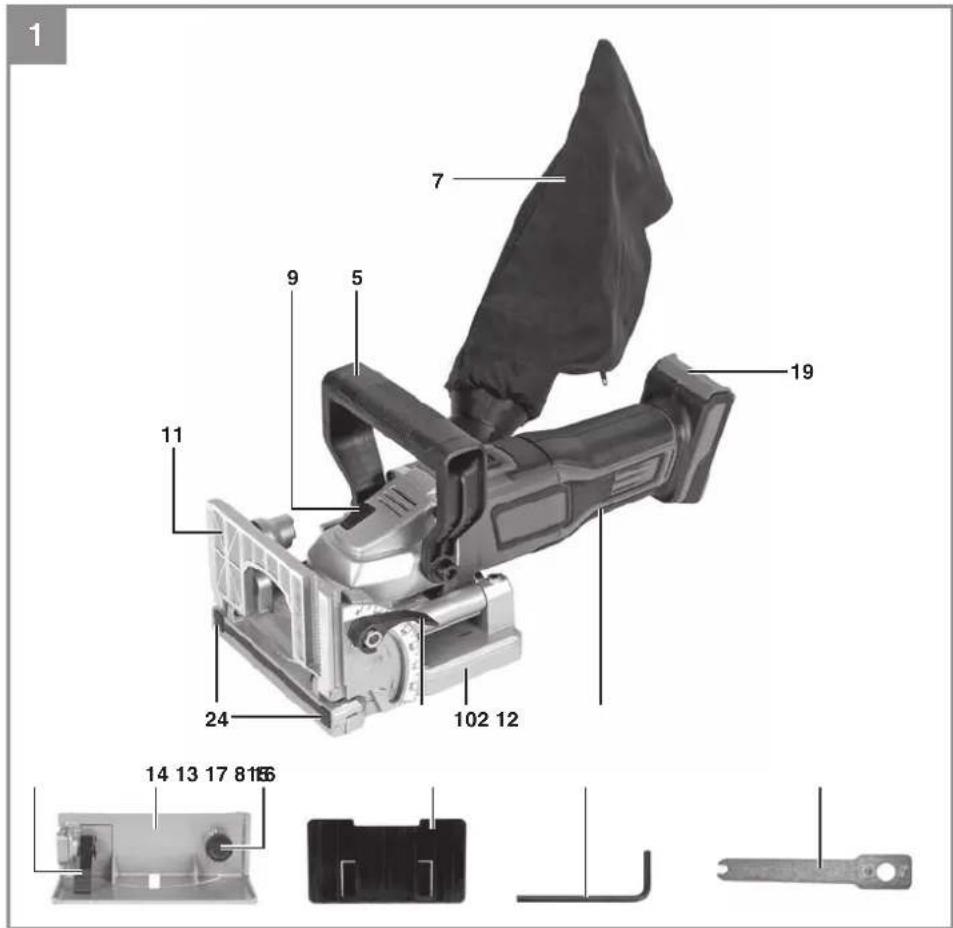

2.1 Gerätebeschreibung

1. Ein-/Ausschalter
2. Arretierungshebel für Winkelverstellung
3. Anschlag für Einstellung der Frästiefe
4. Einstellschraube Frästiefe
5. Zusatzhandgriff
6. Adapter für Staubfangsack
7. Staubfangsack
8. Stirnlochschlussel
9. Spindelarretierung
10. Abdeckplatte
11. Winkelanschlag
12. Handgriff
13. Vorsteckklammer
14. Hohenverstellbarer Anschlag
15. Arretierungshebel für Höhenverstellbarer Anschlag
16. Hohenverstellungsrad Hohenverstellbarer Anschlag
17. Innensechskantschlüssel
18. Innensechskantschraube
19. Akku-Aufnahme
20. Fraser
21. Flansch
22. Hohenskala
23. Grundplatte
24. Gummipuff er

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlheiten wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Offnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Uberprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrolieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

D

Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Er-stickungsgefahr!

• Akku-Flachdbübelfräse
  Staubfangsack
  Stirnlochschlüssel
• Innensechskantschlüssel
  HohenverstellbarerAnschlag
  Vorsteckklammer
  Gummipuffer
  Orginalbetriebsanleitung
• Sicherheitshinweise

3. Bestimmungsgemäß Verwendung

Die Akku-Flachdbelfrase ist bestimmt zum Friesen von Nuten in Massivholz, Sperrholz und Spanplatten.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervogerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

4. Technische Daten

Spannungsversorgung Motor. 18 V d.c.

Bemessungsdrehzahl: 6500 min-1

Schnitttiefe max. 20 mm

Winkeleinstellungen. 0-90°

Gewicht: 2,4kg

Gefahr!

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.

Schaldruckpegel L. 75,7dB(A)

Unsicherheit K. 3dB

Schalleistungspegel L. 86,7 dB(A)

Unsicherheit K. 3dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehörverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.

Handgriff

Schwingungsemissionswert a_b = 2,565~m / s^2

Unsicherheit K = 1,5m / s^2

Zusatzhandgriff

Schwingungsemissionswert a_b = 2,683~m / s^2

Unsicherheit K = 1,5m / s^2

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird,ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

D

Vorsicht!

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschrittsmäßig bedieten, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub-schutzmaske getragen wird.
2. Gehorschaden, falls kin geeigneter Gehorschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

Warning!

Ziehen Sie immer den Akku Heraus, bevor Sie Einstellungen am Gerät vornehmen.

5.1 Montage Staubfangsack

Der Staubfangsack (7) wird durch aufstecken am Staubfangadapter (6) montiert.
Er kann vom Anwender in eine beliebige Position gedreht werden, um ein angenehmes Arbeits zu erhögen.
- Ist der Staubfangsack (7) voll oder Sie sind mit ihren Arbeiten am Ende, kann dieser wieder abgenommen und durch den ReiBverschluss entleert werden.

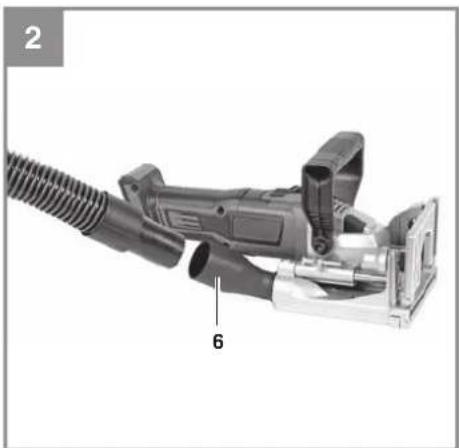

An dem Staubfangadapter (6) kann auch eine Staubabsaugung (Staubsauger) angeschlossen werden (Abb. 2).

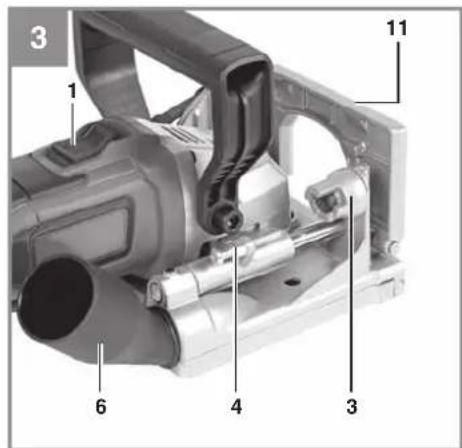

5.2 Einstellen der Frästiefe (Abb. 3)

Es konnen insgesamt 6 verschiedene Frästiefen eingestellt werden.
- Stellen Sie hierfür die gewünschte Frästiefe mit dem Anschlag (3) ein.
Die Bezeichnungen auf dem Anschlag (3) geben hierbei die verschiedene Flachdüb-großen an.
Mit der Einstellschraube (4) kann die Frästiefeneinstellung nachjustiert werden.

GröBe auf An-schlag	0 10	20 S D	MAX*
Flach-dübel-gröBe	0 10	20 ---
Nuttiefe	8 mm	10 mm	12,3mm	13 mm	14,7mm	20 mm

*ohne Gummipuff er

Warning!

Prüfen Sie vor dem Gebrauch die ordnungsgemäß Funktion des Schutzhaubenrückstellsystems!

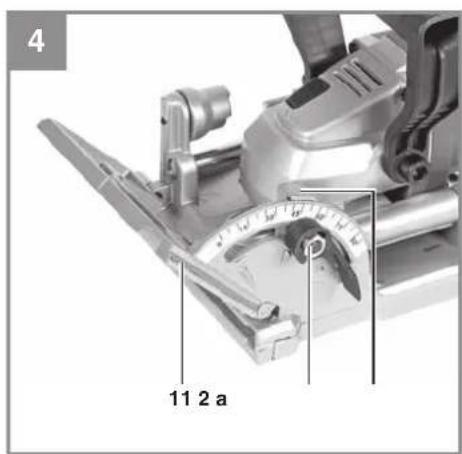

5.3 Einstellung des Fraswinkels (Bild 4 + 5 /Pos.11)

Bei Nuten in Schrägen, z.B. für Gehrungsverbindungen, kann der Winkel des Anschlags (11) entsprechend angepasst werden.

• Lösen Sie den Arretierungshebel für Winkelverstellung (2).
• Achtung! Der Winkel wird durch die Markierung (a) angezeigt.
• Sie können den Winkelanschlag (11) auf den gewünschten Winkel stufenlos zwischen 0^ und 90^ einstellen.
  Ziehen Sie nun den Arretierungshebel für Winkelverstellung (2) wieder fest.

Hinweis!

Bei einer 90^ Einstellung des Winkelanschlags (11) beträgt die Höhe ohne Vorsteckklammer (13) oder Hohenverstellung (14) zwischen Frasermitte und Winkelanschlag (11) immer 10mm. (Siehe Bild 6)

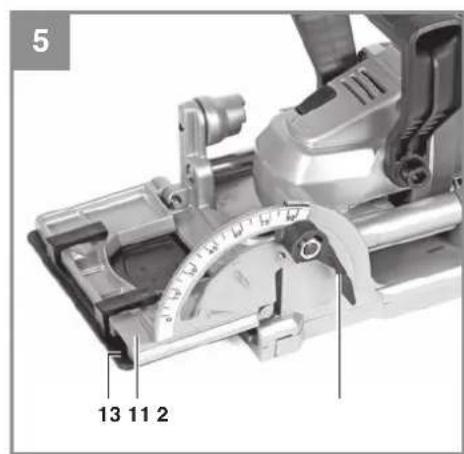

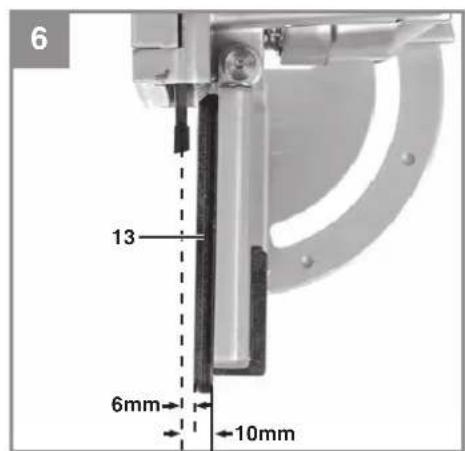

5.4 Vorsteckklammer (Bild 5-6 / Pos. 13)

Mit der Vorsteckklammer (13) konnen auch)dunne Werkstücke gefrast werden. Bei einer 90^ Einstellung des Winkelanschlags (11) betragt die Hohe zwischen Frasermitte und Winkelanschlag (11) dann immer 6mm.Siehe Bild 6 Stecken Sie hierfür die Vorsteckklammer (13) auf den Winkelanschlag (11) wie in Bild 5 gezeigt.

Hinweis! Die Vorsteckklammer (13) kann auch bei Gehrungsverbindungen verwendet werden, um sicherzustellen, dass die Nut nicht zu tief wird.

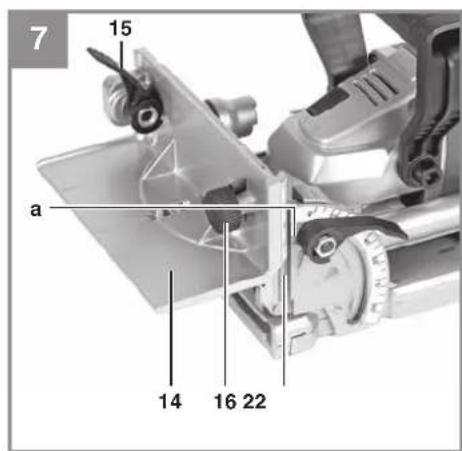

5.5 Hohenverstellung (Abb. 7 / Pos. 14)

Mit dem hohenverstellbaren Anschlag (14) konnen auch dickere Werkstücke beareritet werden. Die Höhe zwischen Fräsermittte und hohenver

D

stellbaren Anschlag (14) kann zwischen 0 mm und 40mm eingestellt werden.

• Lösen Sie den Arretierungshebel für Höhenverstellbarer Anschlag (15).
• Setzen Sie nun den Höhenverstellbaren Anschlag (14) wie in Bild 7 zu sehen, ein.
• Stellen Sie die gewünschte Höhe an der Höhenskala (22) mit der Einstellschraube (16) ein. Der Pfeil (a) zeigt die eingestelle Höhe an. Hinweis! Die Höhe der Nut solte immer in der Mitte des Werkstücks sein.
  Ziehen Sie nun den Arretierungshebel für Höhenverstellbarer Anschlag (15) wieder fest.

Achtung! Der Hohenverstellbare Anschlag (14) darf nur bei einem Schnittwinkel von 0^ verwendet werden.

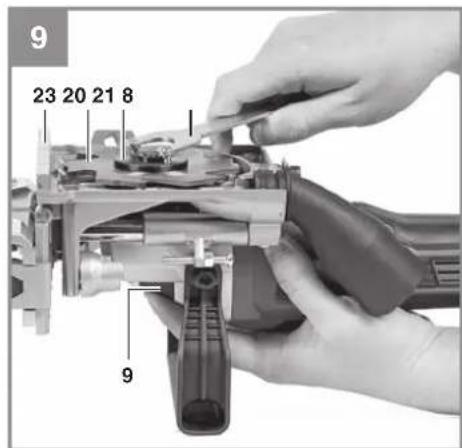

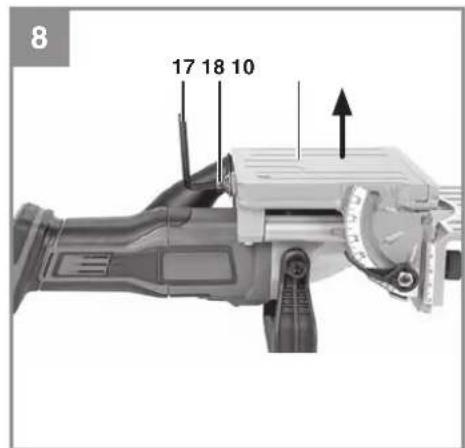

5.6 Fraserwechsel (Abb. 8-9)

Gefahr! Akku muss zuvor entfernt werden.

Entfernen Sie die Abdeckplattte (10) indem Sie die Innensechskantschauba etwas losen und die Abdeckplattte (10) dann abnehmer.

• Setzen Sie den Stirnlochschluss (8) am Flansch (21) an.
• Drücken Sie die Spindelarretierung (9); halten Sie dies gedrückt und drehen Sie den Stirnlochschluss in Drehrichtung. Nach ca. einer halben Umdrehung rstet die Spindelarretierung (9) ein und der Flansch (21) kann gelost werden.
  Lösen Sie nun den Fraser (20) aus dem Gehäuse.
  Ziehen Sie als nachstes den Fraser (20) aus der Grundplatte (23) Heraus.
• Setzen Sie nun den neuen Fräser (20) in umgekehrter Reihenfolge ein. Achten Sie darauf auf die Drehrichtigung des Fräsers.
  Befestigen Sie die Abdeckplatte (10) wieder.

Gefahr! Betätigten Sie die Spindelarretierung (9) niemals bei laufendem Motor. Vergewissern Sie sich, vor Beginn der Arbeit, dass der Fraser fest sitszt.

Hinweis! Verwenden Sie keine stumpfen oder beschädigten Scheibenfraser.

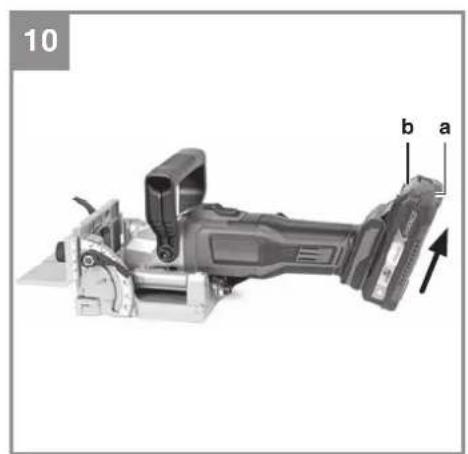

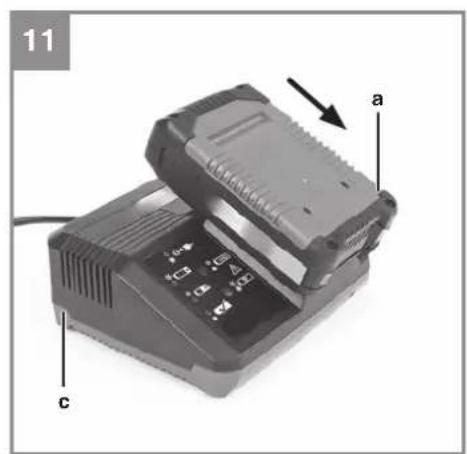

5.7 Laden des Akkus (Bild 10-11)

1. Akku-Pack (a) aus dem Handgriff hersaus ziehen, damit die Rasttaste (b) nach unter drücken.
2. Vergleichen, ob die auf dem Typenschild angegebene Netzspannung mit der vorhan

denen Netzspannung ubereinstimmt. Stecken Sie den Netzstecker des Ladegerats (c) in die Steckdose. Die grune LED beginnnt zu blinken.

1. Stecken Sie den Akku auf das Ladegerät.
2. Unter Punkt „Anzeige Ladegerät“ fänden Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.

Während des Ladens kann sich der Akku etwas erwarten. Dies ist jeder normal.

Solle das Laden des Akku-Packs nicht möglich sein, überprüfen Sieitte,

ob an der Steckdose die Netzspannung vorhanden ist
ob ein einwandfrei Kontakt an den Lade-kontakten vorhanden ist.

Solle das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

das Ladegerät
und den Akku-Pack

an unseren Kundendienst zu senden.

Für einen fachgerechten Versand kontaktieren Sieitte unseren Kundendienst oder die Verkaufsstelle, bei der das Gerat erworben wurde.

Beachten Sie beim Versand oder Entsorgung von Akkus bzw. Akkugerät, dass diese ein-zeln in Kunststoff beutel verpackt werden, um Kurzschlüsse und Brand zu vermeiden!

Im Interesse einer langen Lebensdauer des Akku-Packs sollenn Sie für eine rechtzeitige Wiederauf-ladung des Akku-Packs sorgen. Dies ist auf jedem Fall notwendig, wenn Sie feststellen, dass die Leistung des Gerats nachlasst. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

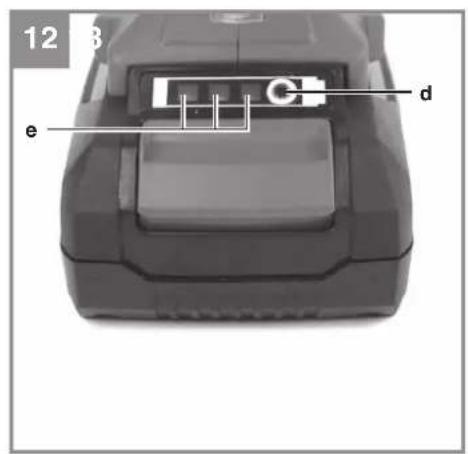

5.8 Akku-Kapazitätsanzeige (Bild 12)

Drucken Sie auf den Schalter für Akku-Kapazitätsanzeige (Pos. d). Die Akku-Kapazitätsanzeige (Pos. e) signalisiert ihren den Ladezustand des Akkus anhand von 3 LED's.

Alle 3 LED's leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(s) leuchten

Der Akku verfügt über ausreichende Restladung.

D

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED's blinken:

Die Temperatur des Akkus ist untersritten. Entfernen Sie den Akku vom Gerät und lassten Sie den Akku einen Tag bei Raumtemperatur liegen. Tritt der Fehler wieder auf, so wurde der Akku tieftladen und ist defekt. Entfernen Sie den Akku vom Gerät. Ein defekter Akku darf nicht mehr verwendet bzw. geladen werden.

6. Bedienung

6.1 Ein-/Ausschalter (Abb.3;Pos 1)

Zum Einsatzlen den Ein-/Ausschalter (1) nach vorne schieben, und nach unten drücken. Zum Einsatzlen der Flächdübelfrase den Ein-/Ausschalter (1) hinter niederdrücken. Der Ein-/Ausschalter (1) springt in die Ausgangsstellung zurück.

6.2 Anreiben eines Werkstücks (Abb. 13)

Bevor Sie mit der Flachdbüelfrase zu Arbeiten beginnen, muss das Werkstück folgendermaBen angerissen werden:

• Legen Sie beiden Stücke nebeneinander; Werkstücke müssen festgespannt werden
• Zeichnen Sie mit einem Bleistift im rechten Winkel zur Verbindungsstelle eine Linie.
• Bei längeren Holzstücken sind mehrere Verbindungsstellen möglich.
• Der Abstand zwischen zwei Linien sollen min. 10 cm betragen.

Hinweis!

Bei dickeren Werkstücken konnen Sie fur zusätzliche Stabilität sorgen, indem Sie zwei Nuten übereinander anbringen, bei dünnen Werkstücken reicht eine Verbindungsstelle.

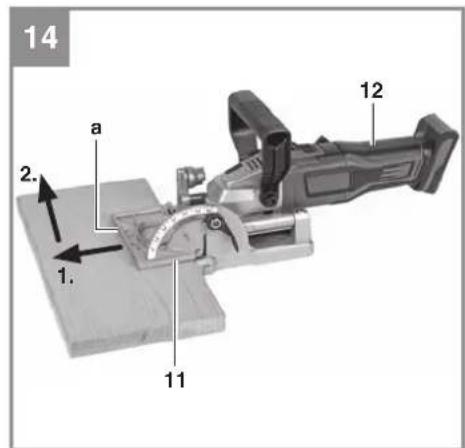

6.3 Ansetzen der Flachdübelfrase und fräsen von Nuten (Abb. 14)

Fräsen von Nuten mit einem Winkel von 0^ in einer bestimmen Höhe

• Stellen Sie den Winkelanschlag (11) auf 0^ und setzen dann den hohenverstellbaren Anschlag (14) ein.

• Stellen Sie die gewünschte Höhe mit Hilfe des hohenverstellbaren Anschlags (14) ein (siehe 5.5)

• Stellen Sie die Maschine nahe an das Werkstück.
  An der Maschine befinden sich Markierungen (a), diese müssen mit der AnreiBlinie ubereinstimmen.
  Schalten Sie nun das Gerät ein, und schiben Sie den Handgriff (12) nach vorne. Das Werkstück muss hierbei festgespannt sein.

Fräsen von Nuten mit einem Winkel zwischen 0^ und 90^

• Stellen Sie die gewünschte Frästiefe ein und kontrollieren diese (siehe 5.2).
• Stellen Sie den gewünschten Fräswinkel mit dem Winkelanschlag (11) ein (siehe 5.3)
• Stellen Sie die Maschine nahe an das Werkstuck.
  An der Maschine befinden sich Markierungen (a), diese müssen mit der AnreiBlinie übereinstimmen.
  Schalten Sie nun das Gerät ein, und schiben Sie den Handgriff (12) nach vorne. Das Werkstück muss hierbei festgespannt sein.

ACHTUNG! Der hohenverstellbare Anschlag (14) darf nur bei einem Fraswinkel von 0^ verwenden werden!

6.4 Verbinden der Werkstücke (Abb. 15-16)

Nachdem an den beiden Werkstücke eine Nut angebracht wurde, können diese verbunden werden.
In beiden Nuten muss Kleber angebracht werden.

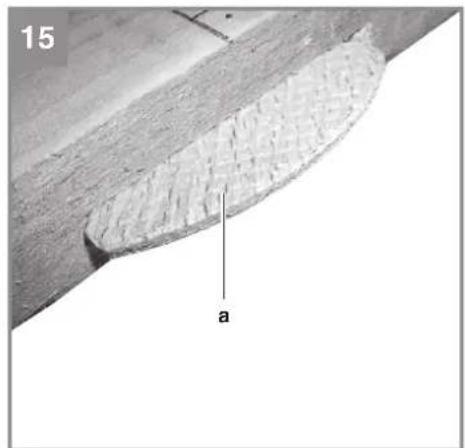

In eine Nut den Flachdübel (a) einsetzen (Abb. 15).

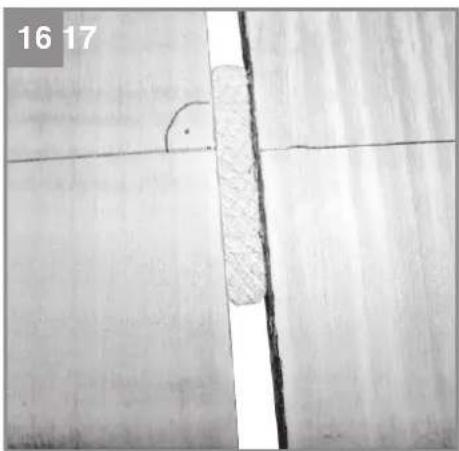

- Schieber Ben Sie beide Werkstücke zusammen (Abb.16).
- Spannen Sie die Werkstücke ein und warten Sie bis der Kleber aushärtet.

7. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Akku hers.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

D

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
  Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese konnten die Kunststoffeile des Gerätes angreiben. Achen Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

7.2 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

7.3 Ersatzteil- und Zubehörbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden:

Typ des Gerätes
Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisende infos fnden Sie unter www.Einhell-Service.com

8. Entsorgung und

Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle besteht ist, sollen den Sie bei der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem, sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht,müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordere-rung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendsung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchgeführt. Nicht betroff en sind den Altgeräten beigeufigte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausrücklicher Zustimmung der Einhell Germany AG zulässig.

Technische Änderungen vorbehalten

D

10. Anzeige Ladegerät

Anzeigestatus		Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft		Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät
An Aus Laden		Das Ladegerätlädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fienden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung konnen die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen		Den und einsatzbereit. Danach wird bis zur vollständigen Ladung auf eine Schonladung um-geschaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. Maßnahme: Entnehmer Sie den Akku aus dem Ladegerät. Trennen Sie das Lade-gerät vom Netz.
Blinkt Aus Anpassungsladung		Das Ladegerät befni ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen. - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45°C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler		Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmer Sie den Akku aus dem Ladegerät.
An An Temperaturstörung		Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnehmer Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20°C) auf.

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibeil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfugung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen VerschleiB unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Kategorie Beisiel
Verschleibsteile*Kohlebürsten,Akku
Verbrauchsmaterial/Verbrauchsteile*Fräserblatt
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.Einhell-Service.com anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defect?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte diese Gerät davon nicht einwandfrei Funktionieren, bedauern wir thish und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.Einhell-Service.com. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmoglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

Einhell Service - Eschenstraße 6 - 94405 Landau/Isar (Deutschland)

Sehrgehrte Kundin,

LIEBE MOGLICHMACHER.

wif hohne das Flie, alle führte zu ture, damit mit Fehrl und all his Proyefle meigert mertien klinen. Aus Eclema Gund stot Service bei us gesogenen Anpassung: zur 30 Jahre Erfahrung und mehr als 120 kompetenien und potenzielle Anpassungpartei: ist sie der Einzel Service auf die Fehren gehobene, sie bis den Abgrenz an Eremn Produs zu unemtunen. Das gehört ein betriebsbedingte Technikanten, bis zu 10 Jahre Anzahlverflüchtbar, 24 Sondere Versandverarbeitung, eine tiefzulängliche Rechneria Organisation und eine Buchendekundes Service-Partnereke.

Über insgesamt OnlineService, InternetService, oder andere insgesamt garantised Services jern noch schließlich und einzähler die Sichte erwerbbar um die Ure, sieben Tage die Werte.

ERSATZTEILE

ZUBEHOR

PRODUCT- INFORMATION

GB

Danger!

Alle LED-lamper blinker:

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

Endast for EU-länder

Beskriv den felaktiga Funktionen.

Garantibevis

Basta kund,

Faktor neistoty K = 1,5m/s^2

4. Technische gegevens

Voeding motor 18 V DC

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschicht over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu op.

Alle LEDs knipperen:

Akku-Flachdbelfrase\* TE-BJ 18 Li (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC
(EU)2015/1188
2014/35/EU
2006/28/EC
2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426 Notified Body:
(EU)2016/425
2011/65/EU_(EU)2015/863

区2006/42/EC
Annex IV Notified Body: Reg.No.:
2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measuredL wA = dB (A); guaranteed LwA = dB (A) P= kW; L/O=c m
Notified Body:
2012/46/EU. (EU)2016/1628 Emission No.:

Standard references: EN 60745-1; EN 60745-2-19; EN 55014-1; EN 55014-2

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Landau/Isar, den 05.08.2021

First CE: 2021

Art-No.:43.506.30

I-No.:21011
