BEDIENUNGSANLEITUNG GCMT 3060 LD EINHELL

Art.-Nr.: 34.302.80 I.-Nr.: 11014

-2-

-7-

11

1

2

3

4

5

6

-8-

D

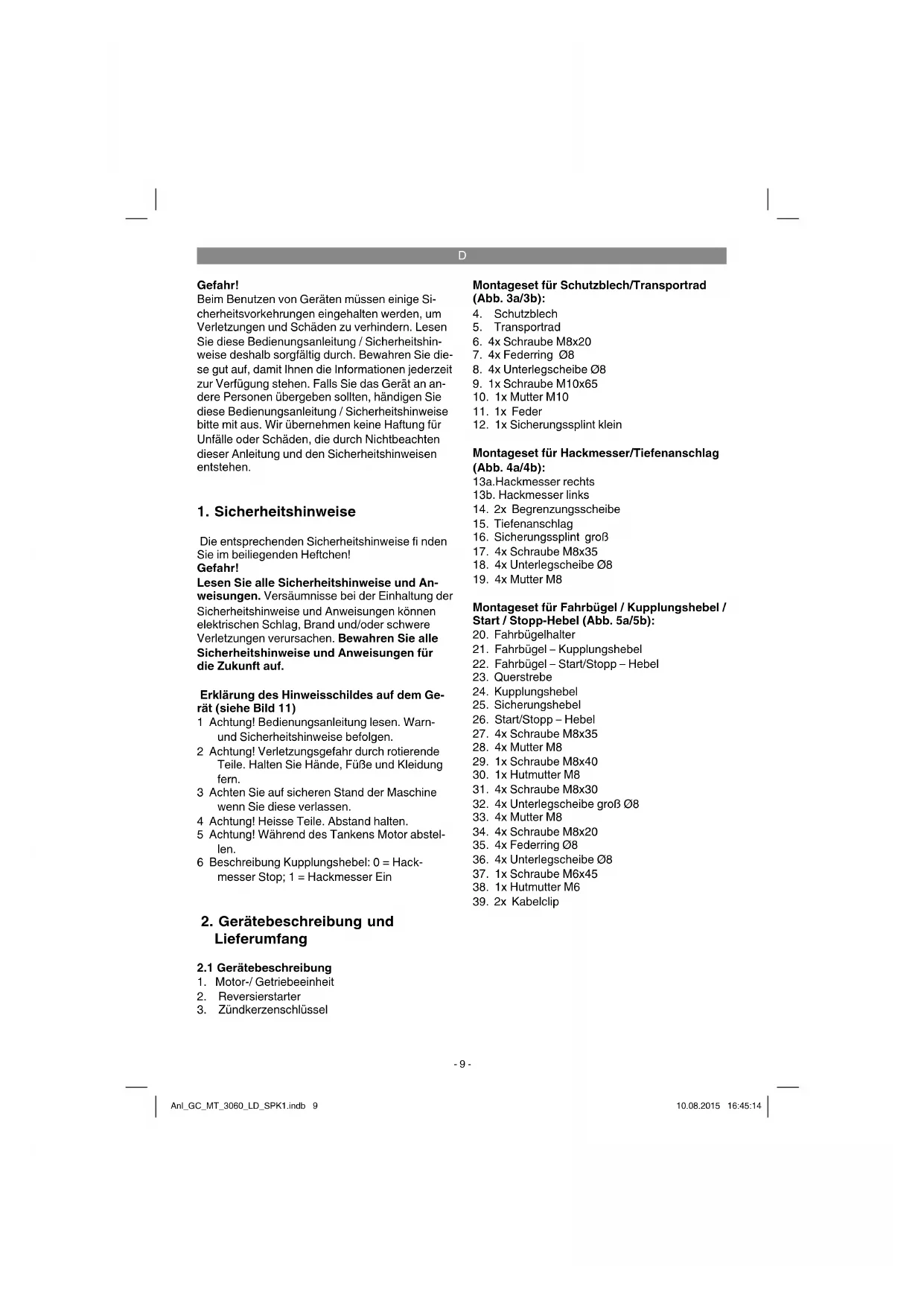

Gefahr!

Beim Benutzten von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit ihren die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, händigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fnden Sie im beiliegenden Heftchen! Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Erklärung des Hinweisschildes auf dem Gerät (siehe Bild 11)

1 Achtung! Bedienungsanleitung lessen. Warn und Sicherheitshinweise befolgen.
2 Achting! Verletzungsgefahr durch rotierende Teile. Halten Sie Hände, FüBe und Kleidung fern.
3 Achten Sie auf sicheren Stand der Maschine wenn Sie diese verlassen.
4 Achtung! Heisse Teile. Abstand halten.
5 Achtung! Wahrend des Tankens Motor abstellen.
6 Beschreibung Kupplungshebel: 0 = Hackmesser Stop; 1 = Hackmesser Ein

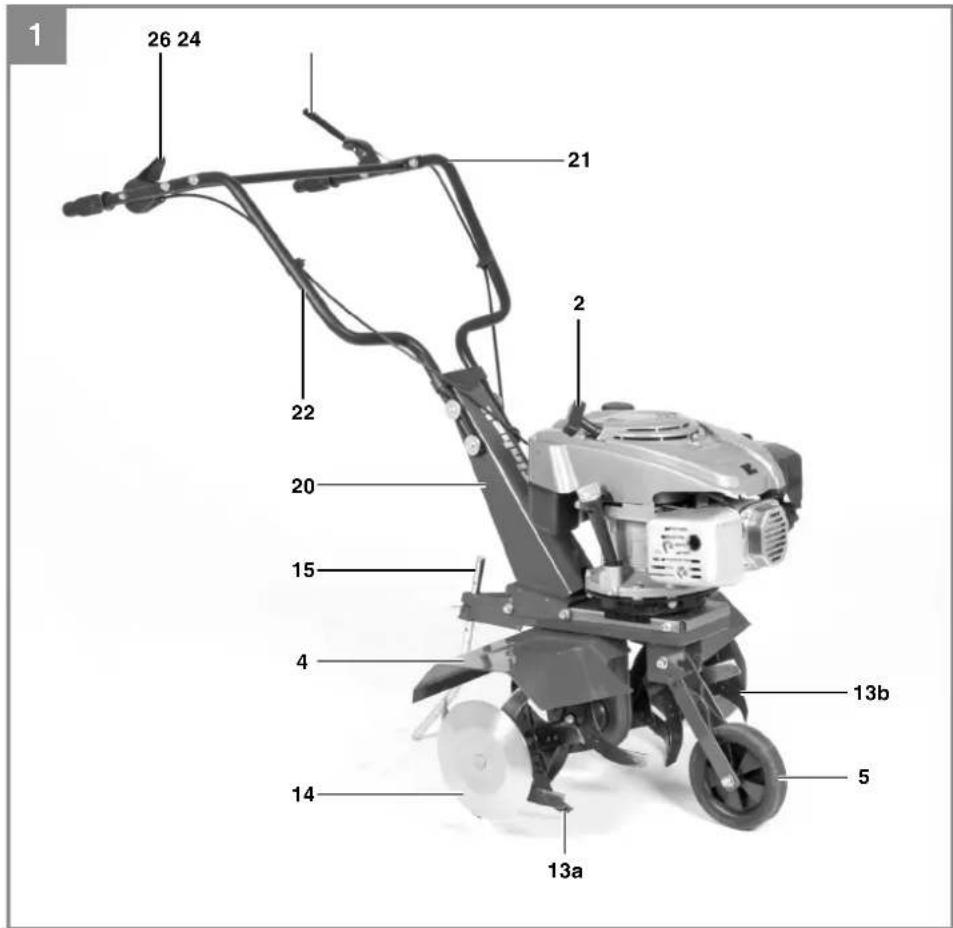

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung

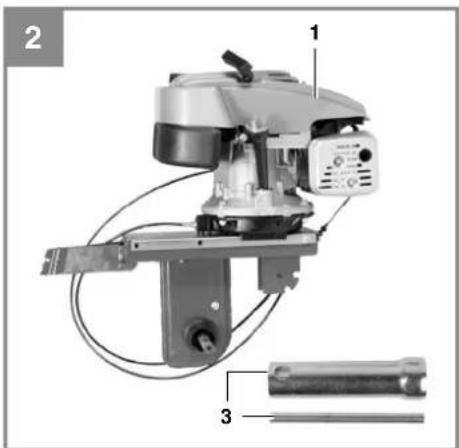

1. Motor-/ Getriebeeinheit
2. Reversierstarter
3. Zündkerzenschlüssel

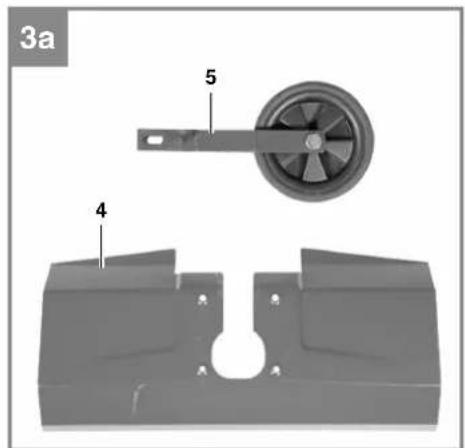

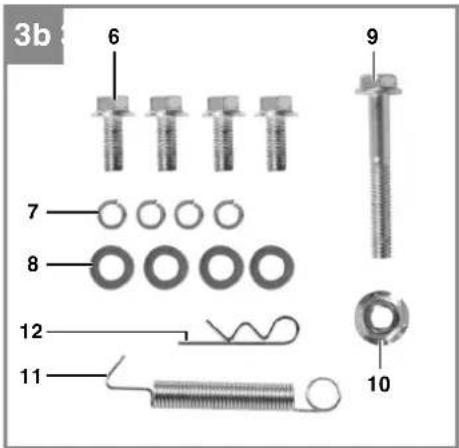

Montageset fur Schutzblech/Transportrad (Abb. 3a/3b):

1. Schutzblech
2. Transportrad
3. 4x Schraube M8x20
4. 4x Federring 08
5. 4x Unterlegscheibe 08
6. 1x Schraube M10x65
7. 1x Mutter M10
8. 1x Feder
9. 1x Sicherungssplint Klein

Montageset fur Hackmesser/Tiefenanschlag (Abb. 4a/4b):

13a.Hackmesser rechts
13b. Hackmesser links
14. 2x Begrenzungsscheibe
15. Tiefenanschlag
16. Sicherungssplint groB

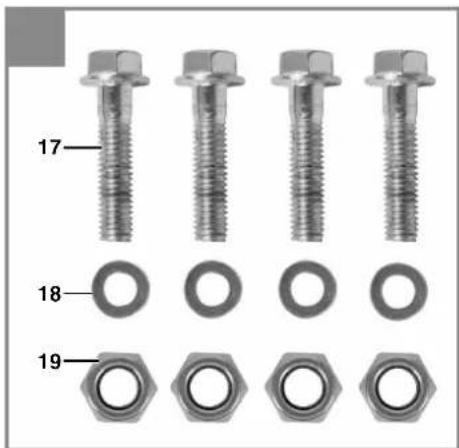

17. 4x Schraube M8x35
18. 4x Unterlegscheibe O8
19. 4x Mutter M8

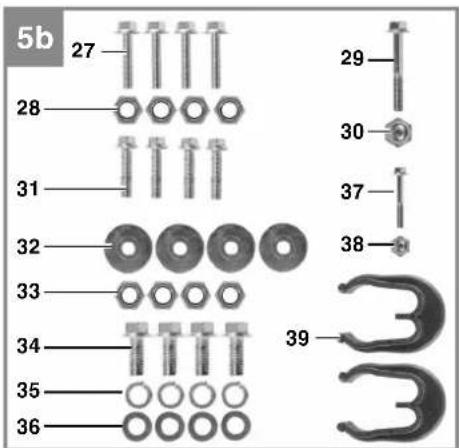

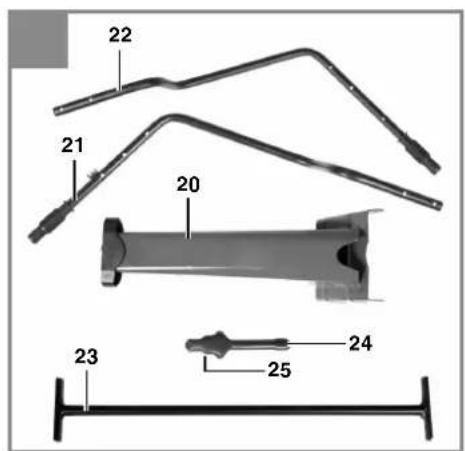

Montageset für Fahrbügel / Kupplungshebel / Start / Stopp-Hebel (Abb. 5a/5b):

1. Fahrbügelhalter
2. Fahrbügel - Kupplungshebel
3. Fahrbügel - Start/Stopp - Hebel
4. Querstrebe
5. Kupplungshebel
6. Sicherungshebel
7. Start/Stopp - Hebel
8. 4x Schraube M8x35
9. 4x Mutter M8
10. 1x Schraube M8x40
11. 1x Hutmutter M8
12. 4x Schraube M8x30
13. 4x Unterlegscheibe groB O8
14. 4x Mutter M8
15. 4x Schraube M8x20
16. 4x Federring 08
17. 4x Unterlegscheibe 08
18. 1x Schraube M6x45
19. 1x Hutmutter M6
20. 2x Kabelclip

D

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochlichkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

Originalbetriebsanleitung
- Sicherheitshinweise

3. Bestimmungsgemäß Verwendung

Das Gerät ist geeignet zum Umgraben von Beeten und Ackern. Beachten Sie unbedingt die Einschränkungen in den zusätzlichen Sicherheitshinweisen.

Die Maschinearf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervogerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder

Industriebetrieben sowie bei gleichzusetzenden

Tätigkeiten eingesetzt wird.

4. Technische Daten

Motor: 4-Takt, 139 crh
Motorleistung: 3 kW/ (4) PS
Arbeitsdrehzahl Motor: 3600 min
Arbeitsbrite: 60 cm
Hackmesser 0: .26 cm
Vorwärtsgang: 1
Startsystem: Reversierstarteinrichtung
Kraftstoff: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Motorol: ca.0,6I (10W30)
Tankinhalt: ca. 2,2 I
Vibration a_w ..6,1 m/s
Unsicherheit K: 1,5 m/s²
Gewicht: 36 kg
Zündkerze: LG F6TC
Schaldruckpegel L. 84dB(A)
Unsicherheit K_DA 3dB
Garantierter Schalleistungspegel L_wA .95 dB(A)

5. Vor Inbetriebnahme

Montage Schutzblech und Transportrad

1. Legen Sie sich die Bauteile wie unter Punkt 2.1 Lieferumfang beschrieben zurecht.

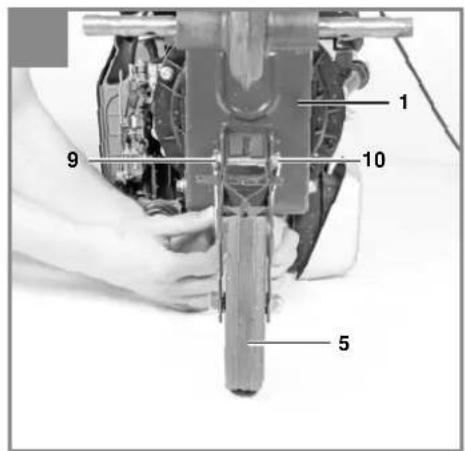

2. Transportrad (5) an Motor-/Getriebeinheit (1) wie in Abb. 3c gezeigt montieren.

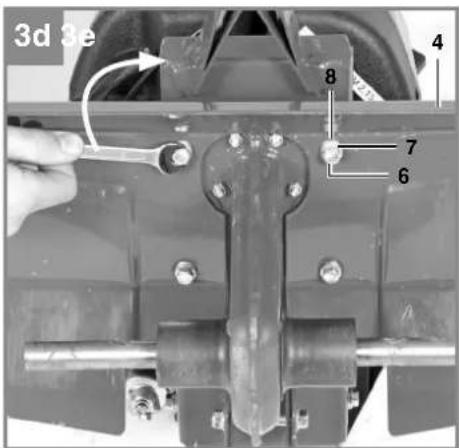

3. Schutzblech (4) wie in Abb. 3d gezeigt montieren.

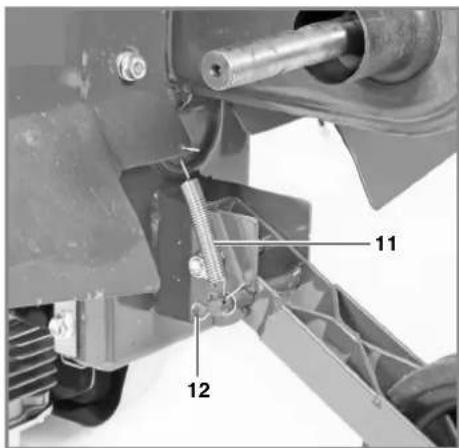

4. Feder (11) und Sicherungssplint Klein (12) wie in Abb. 3e gezeigt montieren.

Montage Hackmesser und Tiefenanschlag

1. Legen Sie sich die Bauteile wie unter Punkt 2.1 Lieferumfang beschrieben zurecht.

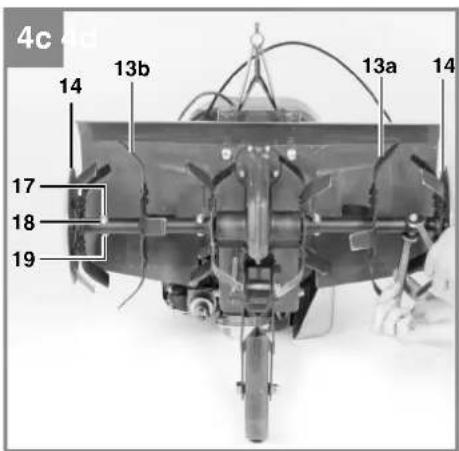

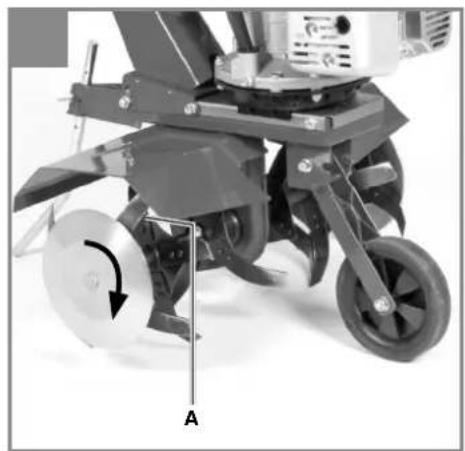

2. Hackmesser rechts (13a), Hackmesser links (13b) und Begrenzungsscheiben (14) wie in Abb. 4c gezeigt montieren. Beachten Sie davon, dass die scharfe Seite des Hackmessers (Abb. 4d/Pos. A) in Drehrichtigung zeigt.

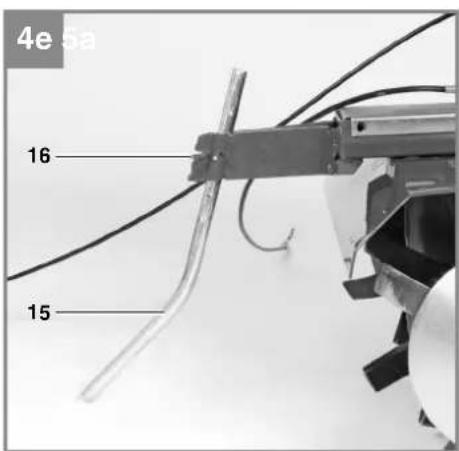

3. Tiefenanschlag (15) wie in Abb. 4e gezeigt montieren und mit Sicherungssplint groß (16) in Position sichern. Zu Arbeitsbeginn empfehlen wir den Tiefenanschlag in mittlerer der 3 möglichen Positionen zu fi xieren. Soll die Arbeitstiefe verändert werden, verschiben Sie die Position des Tiefenanschlags nach oben

D

oder unten.

Montage Fahrbügel, Kupplungshebel und Start/Stopp - Hebel

1. Legen Sie sich die Bauteile wie unter Punkt 2.1 Lieferumfang beschrieben zurecht.

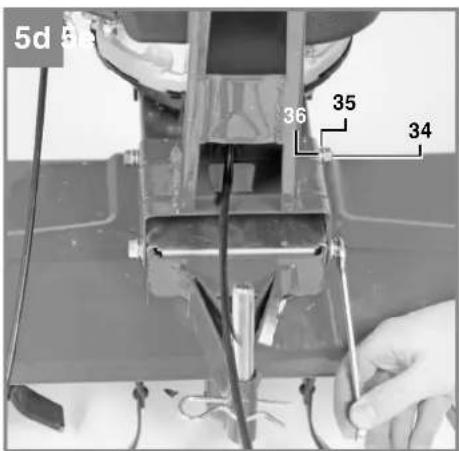

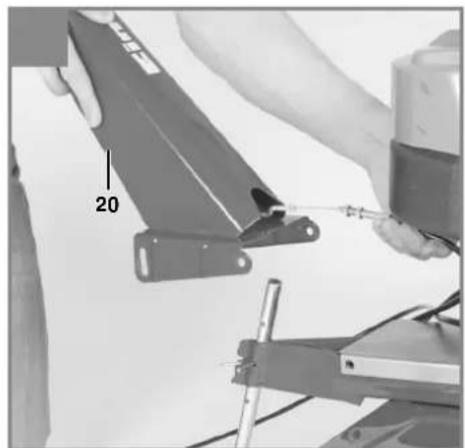

2. Fahrbügelhalter (20) wie in Abb. 5c/5d ge-zeigt montieren.

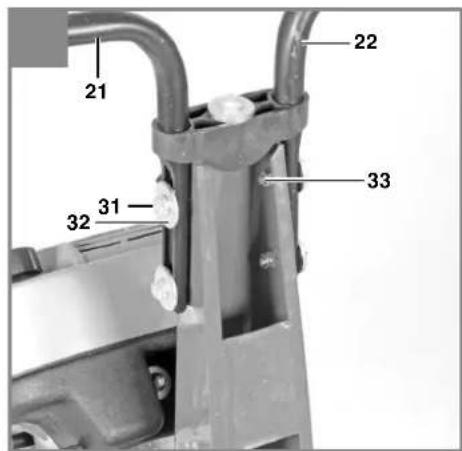

3. Fahrbügel - Kupplungshebel (21) und Fahrbügel - Start/Stopp - Hebel (Pos. 22) wie in Abb. 5e gezeigt montieren.

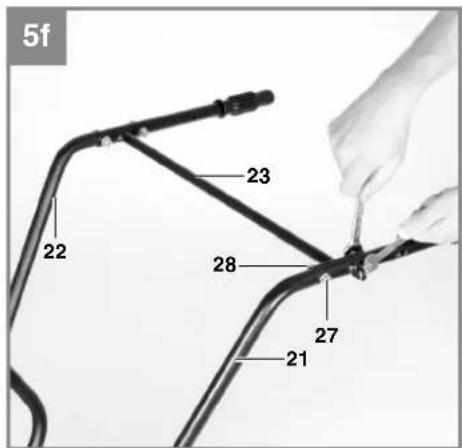

4. Querstrebe (23) wie in Abb. 5f gezeigt montieren.

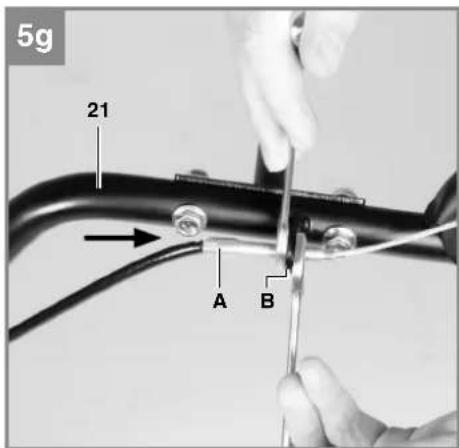

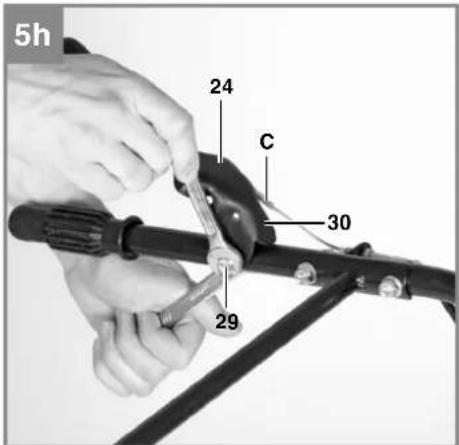

5. Kupplungshebel (24) montieren ist einfach, wenn Sie folgende Schritte einhalten: - Schieber Sie die Bowdenzughülle (Abb. 5g/Pos. A) in die in Ose (Abb. 5g/Pos. B). Stellen Sie den Bowdenzug durch Verdrehen der Kontermuttern auf maximale Länge ein. - Hängen Sie den Bowdenzug (Abb. 5h/Pos. C) am Kupplungshebel (24) ein und montieren Sie den Kupplungshebel am Fahrbürger. Achten Sie darauf auf korrekten Sitz des Sicherungshebels. Führten Sie eine Funktionsprüfung durch. Ziehen Sie den Sicherungshebel (25) wie in Abb. 6d gezeigt zum Kupplungshebel. Der Kupplungshebel ist entsprert und kann betätigt werden.
6. Stellen Sie die Seilzuglänge wie in Absatz 7.2.4 beschrieben ein.

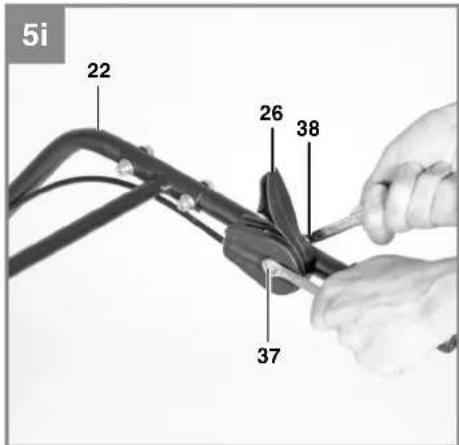

7. Start/Stopp - Hebel (26) wie in Abb. 5i ge-zeigt montieren.

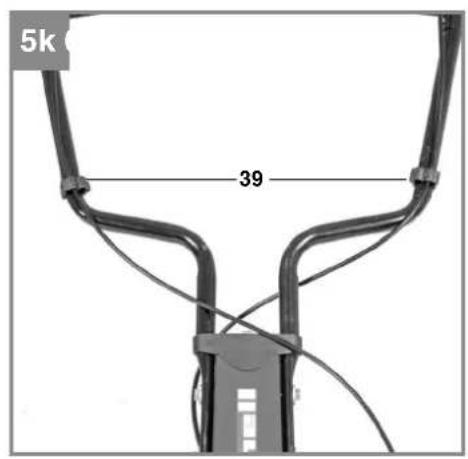

8. Kabelclip (39) wie in Abb. 5k gezeigt montieren.

Achtung! Bei Erstbetriebnahme muss Motorenöl und Kraftstoff eingefült werden.

Kraftstoff- und Motorenolstand prufen, eventuell nachfüllen.
Vergewissern Sie sich, dass das Zündkabel an der Zündkerze befestigt ist
Die unmittelbare Umgebung der Motorhacks begutachten

6. Bedienung

Tiefenanschlag (Abb. 4e / Pos. 15) auf richtige Höhe einstehen und mit Splint sichern.

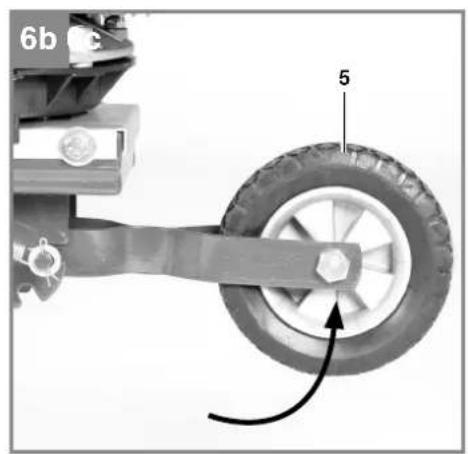

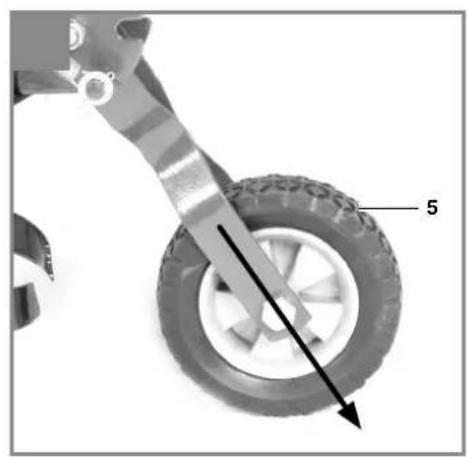

- Transportrad nach oben schwenken und daraufauf achten, dass der Bolzen der Rasterung in der Aufnahme nach vorne eingerastet ist (Abb.6a-6b).

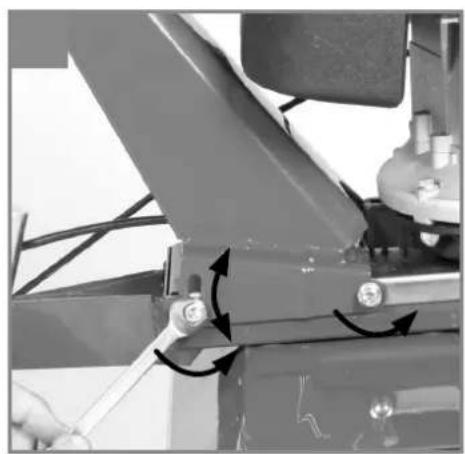

- Je nach Körpergroße konnen Sie die Fahrbügel einstehen. Dazu die Schrauben (Abb.6c) losen, Konsole einstellen und Schrauben wieder festziehen.

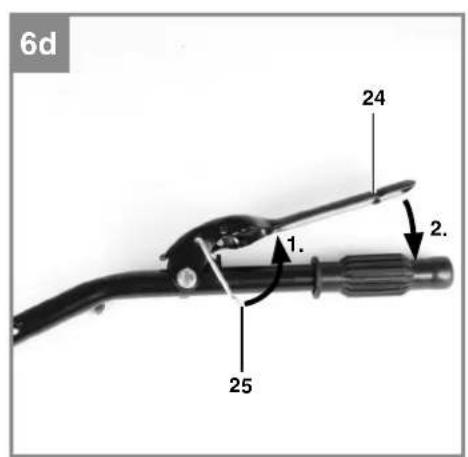

Um die Hacksterne in Betrieb zu setzen, den Sicherungshebel (25) nach obenziehen, den Kupplungshebel (24) nach unten drücken und halten (Abb. 6d). Nach Loslassen des Kupplungshebels bleiben die Hacksterne stehen (falls diese nicht stehenbleiben sollenn, Kupplungsseil nachstellen).

Motor Starten

1. Vergewissem Sie sich, dass das Zündkabel an der Zündkerze angeschlossen ist.
2. Stehen Sie hinter der Bodenhacke. Stellen Sie den Motor Start/Stopp - Hebel (Abb.7/Pos. 26) in Position N. Bei warm gelaufenem Motor stellen Sie den Motor Start/Stopp-Hebel in Position Hase.
3. Den Motor mit dem Reversiersteller (Abb.1/Pos.2) starten. Hierfür den Griff ca. 10-15 cm (bis ein Widerstand spürbar ist) Herausziehen, dann kräftig mit einem Ruck anziehen. Solle der Motor nicht gestartet haben, noch mals am Griff anziehen.

Hinweis! Den Seilzug nicht zurückschleudern halten.

Hinweis! Bei kühlem Wetter kann es erforderlich sein, den Anlassvorgang mehrmals zu wiederhlen.

Motor Stoppen

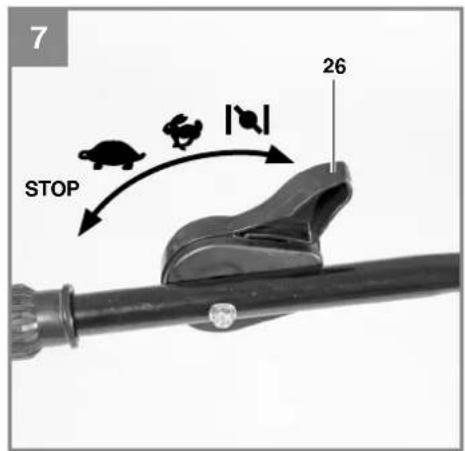

Stellen Sie den Motor Start/Stopp - Hebel (26) in Position STOP.

D

7. Reinigung, Wartung, Lagerung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsa- und Wartungsarbeiten den Zündkerzenstecker.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsr- oder Lösungsmittel; diese können die Kunststoffeile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

7.2 Wartung

Achtung: Stellen Sie das Gerät sofort ab und wenden Sie sich an ihren autorisierten Fachhändler:

Bei ungewöhnlichen Schwingungen oder Geräuschen.
- Wenn der Motor überlastet scheint, oder Fehlzündungen hat.

7.2.1 Luftfiter warten

• Luftfilter vor jedem Gebrauch prufen, reinigen, wenn notig tauschen.

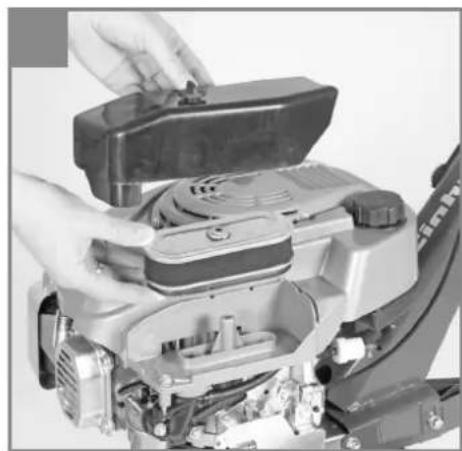

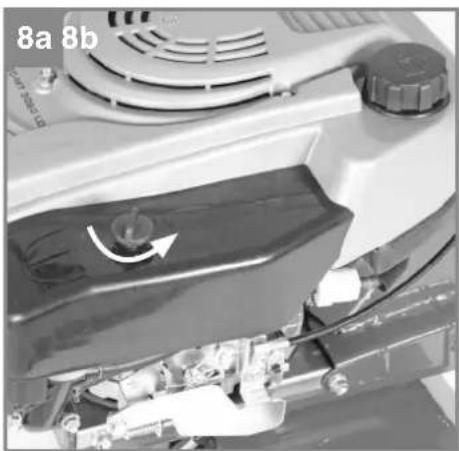

  Entnehmen Sie das Filterelement (Abb. 8a-8b).
  Zum Reinigen des Elementes durren keinescharfen Reiniger oder Benzin verwendtet werden.
  Das Element durch Ausklopfen auf einer flachen Fläche reinigen.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

7.2.2 Zündkerze warten

Überprüfen Sie die Zündkerze erstmals nach 10 Betriebsstunden auf Verschmutzung und reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste. Danach die Zündkerze alle 50 Betriebsstunden warten.

• Ziehen Sie den Zündkerzenstecker (Abb. 9) mit einer Drehbewegung ab.

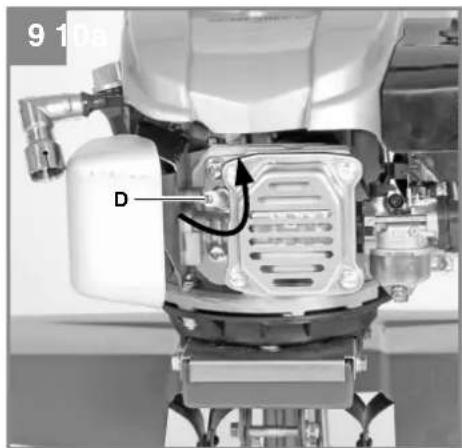

  Entfernen Sie die Zündkerze (Abb. 9/Pos.D)

mit dem beiliegendem Zündkerzenschlüssel.

• Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

7.2.3 Ölwechsel/ Ölstand prufen (vor jedem Gebrauch)

Der Motorölwechsel sollte bei betriebswarmem Motor durchgeführt werden.

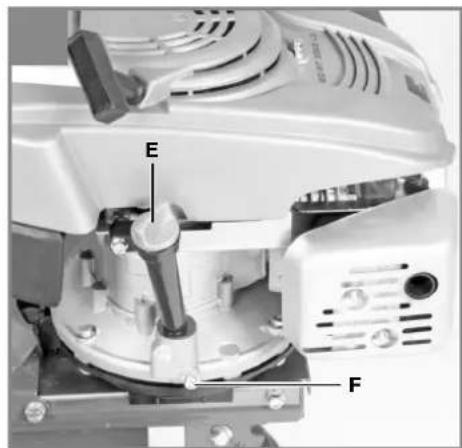

Olmessstab (Abb. 10a / Pos.E) herausnemen.
- Olablassschraube (Abb. 10a / Pos.F) öffnen und warmes Motoröl in einen Aufgangbehälter ablassen.
Nach Auslaufen des Altöls Ölablassschraubeschlieben.
Motoröl bis zur oberen Markierung des Ölmessstabes (Abb. 10b/H) einnullen.
- Achtung Ölmessstab zum Ölstandprüfen nicht einschrauben, sondern nur bis zum Gewinde einstecken (H = Max. / L = Min.).
Das Altol muss ordentlich entsorgt werden.

7.2.4 Einstellen der Bowdenzüge

In der Arbeitsstellung soll der Kupplungshebel mit geringem Kraftaufwand bis zum Schubbügel hinabgedrück werden konnen. Wenn der Bowdenzug besteht zu straff gespannt ist, muss dieser länger eingestellt werden. Dazu lösen Sie die Kontermutter gegenüber dem Hauptseilzug, verlangern die Schraubenverbindung und ziehen anschließend die Kontermutter wieder fest (siehe Abb.5g). Falls die Hacksterne nicht mehr rotieren, muss die Schraubenverbindung (analog wie vorher beschrieben) versturzt werden.

7.2.5 Getriebe der Motorhacke

Der Antrieb des Getriebes erfolgt über einen Keilriemen. Das Getriebe kann gegebenenfalls repariert werden. Wenden Sie sich hierfür an den Kundendienst.

7.3 Lagerung

Entleeren Sie den Kraftstoff tank bevor Sie das Gerät für langere Zeit außer Betrieb fühmen. Reinigen Sie das Gerät und benetzen Sie alle Metalteile mit einem dünnen Ölfi im, zum Schutz vor Verrostung. Lagerim das Gerät in einem sauberen und trockenen Raum.

D

7.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden;

Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

8. Entsorgung und

Wiederverwertung

Das Gerät befändet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist damit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführrt werden. Das Gerät und dessen Zubehör bestehen aus verschieten Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ichnen keine Sammelstelle besteht ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

D

9. Fehlersuchplan

Warnhinweis: Zuerst den Motor abschalten und den Zündkerzenstecker abziehen, bevor Inspektionen oder Justierungen vorgenommen werden.

Warnhinweis: Wenn nach einer Justierung oder Reparatur der Motor eine Minute gelaufen ist, denken Sie daran, dass der Auspuff und andere Teile heißt sind. Also nicht berühren, um Verbrennungen zu vermeiden.

Störung Mögliche Ursache Behebung
UnruhigerLauf, starkes Vibrierenden Gerätes	- Schrauben lose - Zündkerze defekt	- Schrauben prüfen - Zündkerze erneumann
Motor lauft nicht - Zündkerze defekt - Kraftstoff tank leer	- Zündkerze erneumann - Kraftstoff einfluen	- Zündkerze erneumann - Kraftstoff einfluen
Motor lauft unruhig	- Luftfilter verschmutzt - Zündkerze verschmutzt, defekt	- Luftfliter reinigen - Zündkerze reinigen, erneumann
Antriebskraftlässt nach	- Kupplungsspiel zu groß - Keilriemen lose	- Kupplungsseil einstellen - Autorisierten Kundendienst aufsuchen
Motor kann nicht gestartet werden oder stirbt nach kurz-zer Zeit ab	- Zündkerze verrußt - kein Kraftstoff	- Zündkerze reinigen - Kraftstoff nachfüllen

Der Nachdruck oder sonstige Vervielfaltung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibeil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht.

Kategorie Beispiel
Verschleibsteile*	Zündkerze, Luftfilter, Hackmesser, Keilriemen, Kupplung, Kraftstofffilter
Verbrauchsmaterial/Verbrauchsteile*
Fehlsteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte diese Gerät davon nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Servicdienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt.itte beachten Sied, dass ourere Geräte bestimmungsgemäß nicht fur den gewerblichen handwerklichen oder beruflichen Einsatz konstruiert werden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schäden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schaden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zureckzuführten sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkann haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Service-adresse.

Für Verschleib-, Verbrauchs- und Fehlsteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier einige Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfugbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingerate
Defekte Geräte anmelden
- Garantieveränderungen (nur bei bestimmten Geräten)
Bestellverfolgung

Wir freuun uns auf ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 • Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

Danger!

Beskriv venligst feilfunktionen.

DK/N

Garantibevis

Kære kunde!

Beskriv den felaktiga Funktionen.

Garantibevis

Basta kund,

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklarung

D eriart folgende Konformitat gemäß EU-Richtlinie und Normen für Artikel

Benzin-Bodenhacke GC-MT 3060 LD (Einhell)

□87/404/EC_2009/105/EC

2005/32/EC_2009/125/EC

2006/95/EC

2006/28/EC

2004/108/EC

2004/22/EC

1999/5/EC

□97/23/EC

Landau/Isar, den 05.05.2015

YongProduct-ManagementWeichselgartner/General-Manager

First CE:15

Art-No.:34.302.80 I-No.:11014
