MANUALE UTENTE GCMT 3060 LD EINHELL

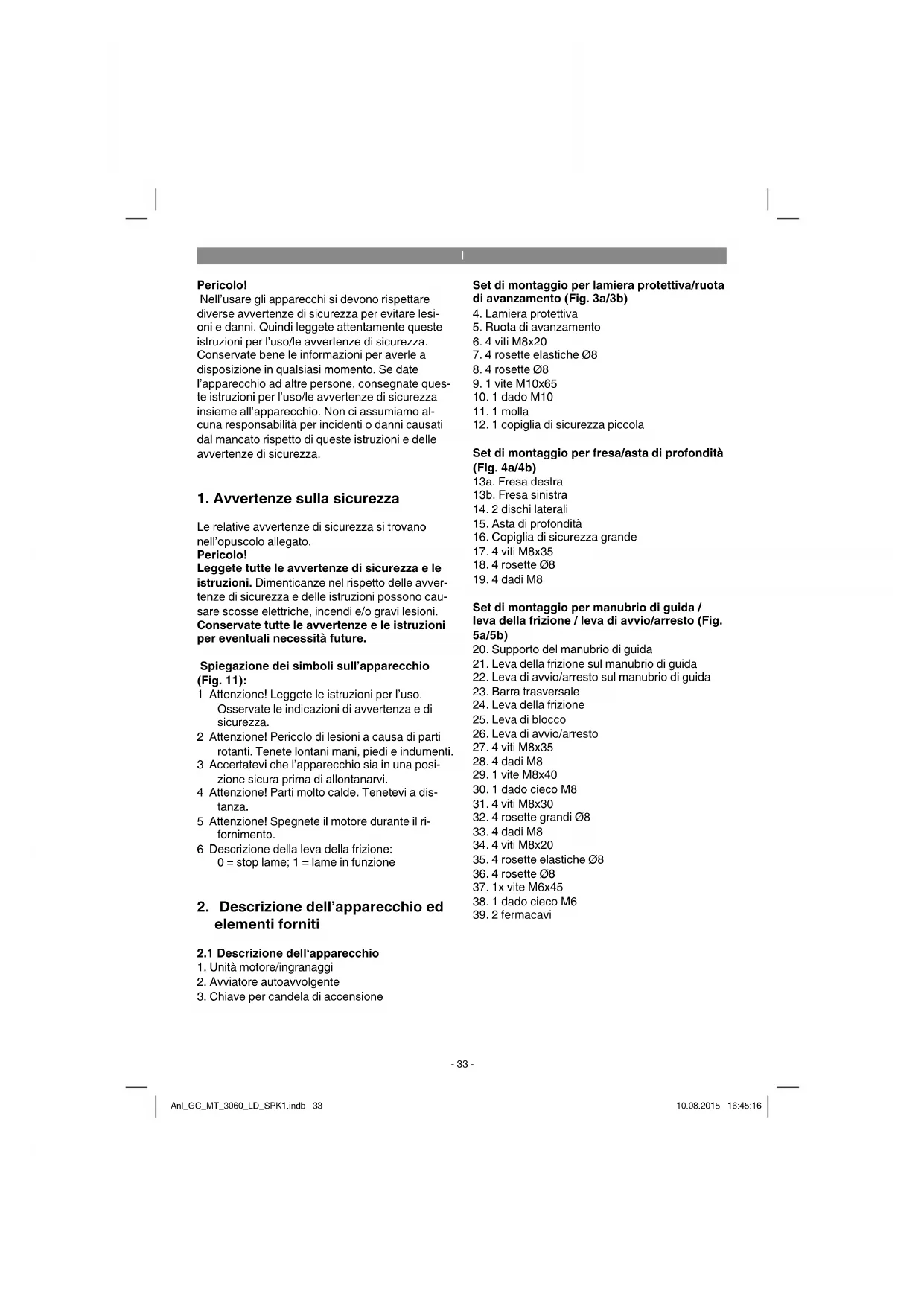

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparechio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparechio. Non ci assumiamo alcuna responsabilità per incidenti o dati causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avverenze sulla sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avventenze di sicurezza e le instruzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avventenze e le istruzioni per eventuali necessità future.

Spiegazione dei symboli sull'apparecchio (Fig. 11):

1 Attenzione! Leggete le istruzioni per l'uso. Osservate leindicazioni di avventenza e di sicurezza.
2 Attenzione! Pericolo di lesions a causa di parti rotanti. Tenete lontani mani, piedi e indumenti.
3 Accertatevi che l'apparecchio sa in una posizione sicura prima di allontanarvi.
4 Attenzione! Parti molto calde. Tenetevi a distanza.
5 Attenzione! Spegnete il motore durante il rifornimento.
6 Descrizione della leva della frizione: 0 = stop lame; 1 = lame in funzione

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio

1. Unità motore/ingranaggi
2. Avviatore autoavolgente
3. Chiave per candela di accensione

Set di montaggio per lamiera protettiva/ruota di avanzamento (Fig. 3a/3b)

1. Lamiera protettiva
2. Ruota di avanzamento
   6.4 viti M8x20
   7.4 rosette elastiche 08
   8.4 rosette 08
   9.1 vite M10x65
3. 1 dado M10
   11.1 molla
4. 1 copiglia di sicurezza piccola

Set di montaggio per fresa/asta di profondità (Fig. 4a/4b)

13a. Fresa destra
13b. Fresa sinistra
14.2 dischi laterali
15. Asta di profondità
16. Copiglia di sicurezza grande
17.4 viti M8x35
18.4 rosette 08
19.4 dadi M8

Set di montaggio per manubrio di guida / leva della frizione / leva di avvio/arresto (Fig. 5a/5b)

1. Supporto del manubrio di guida
2. Leva della frizione sul manubrio di guida
3. Leva di avvio/arresto sul manubrio di guida
4. Barra traversale
5. Leva della frizione
6. Leva di blocco
7. Leva di avvio/arresto
   27.4 viti M8x35
   28.4 dadi M8
   29.1 vite M8x40
   30.1 dato cieco M8
   31.4 viti M8x30
   32.4 rosette grandi 08
   33.4 dadi M8
   34.4 viti M8x20
   35.4 rosette elastiche 08
   36.4 rosette 08
8. 1x vite M6x45
   38.1 dato cieco M6
   39.2fermacavi

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non及其他 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio e andere i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
  Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono gliacattoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Istruzioni per l'uso originali
- Avverntenze di sicurezza

3. Utilizzo proprio

L'apparecchio è adatto per zappare orti e giardini. Osservate attentamente le limitazioni nelle avertenze di sicurezza supplementari.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei giorni e delle lesions di ogni tipo che ne resultino.

Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigiana o industriiale. Non ci assumiamo alcuna garanzia quando l'apparecchioiene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Motore: a 4 tempi, 139 ccm
Potenza del motore: .3 kW/ (4) PS
Numero di giri del motore: 3600 min
Larghezza di lavoro: 60 cm
Lame 0: 26 cm
Marcia in avanti: 1
Sistema di avvio: ....dispositivo di avvio a strappo
Carburante: ... benzina normale Senza piombo
Olio del motore: ca.0,61 (10W30)
Volume del serbatoio: ca. 2,21
Vibrazioni a_w .. 6,1 m/s2
Incertezza K 1,5 m/s
Peso: 36 kg
Candela di accensione: LG F6TC
Livello di pressione acustica LdA 84 dB (A)
Incertezza KDA 3 dB
Livello di potenza acustica L_WA 95 dB (A)

5. Prima della messa in esercizio

Montaggio lamiera protettiva e ruota di avanzamento

1.Prepare le parti come descripto al punto 2.1 Descrizione dell'apparecchio.
2. Montate la ruota di avanzamento (5) all'unita motore/ingranaggi (1) come migliorato nella Fig. 3c.
3. Montate la lamiera protettiva (4) come indicate to nella Fig. 3d.
4. Montate la molla (11) e la copiglia di sicurezza piccola (12) come lostrato nella Fig. 3e.

Montaggio frese e ast di profondità

1.Prepare le parti come descripto al punto 2.1 Descrizione dell'apparecchio.
2. Montate la fresa destra (13a), la fresa sinistra (13b) e i dischi laterali (14) come molto nella Fig. 4c. Nel far ciò osservate che il lato affi lato della fresa (Fig. 4d/Pos. A) sua rivolto verso il senso di rotazione.
3. Montate l'asta di profondità (15) come indicato nella Fig. 4e e fi ssate la posizione con la copiglia di sicurezza grande (16). Quando iniziata a lavorare, vi consigliamo di fi sare l'asta di profondità nella posizione centrale delle 3 positizioni possibili. Se si deve cambiarre la profondità di lavoro, spostate la posizione dell'asta di profondità verso l'alto o verso il basso.

Montaggio di manubrio di guida, leva della frizione e leva di avvio/arresto

1.Prepare le parti come descripto al punto 2.1 Descrizione dell'apparecchio.
2. Montate il supporto del manubrio di guida (20) come migliorato nella Fig. 5c/5d.
3. Montate la leva della frizione sul manubrio di guida (21) e la leva di avvio/arresto sul manubrio di guida (Pos. 22) come indicato nella Fig. 5e.
4. Montate la barra trasversale (23) come lostrato nella Fig. 5f.
5. Il montaggio della leva della frizione (24) è facile se eseguite le seguenti operazioni nell'ordine: - Infi late il rivestimento del cavo Bowden (Fig 5g/Pos. A) nell'occhiello (Fig. 5g/Pos. B). Regolate il cavo Bowden sulla lunghezza massima rotando i controdadi. - Agganciate il cavo Bowden (Fig. 5h/Pos. C) alla leva della frizione (24) e montate quest'ultima al manubrio di guida. Assicuratve che la leva di blocco si posizionata correttamente. Esegue una prova di funzioniamento. Tirate la leva di blocco (25) verso la leva della frizione come migliorato nella Fig. 6d. La leva della frizione è sbloccata e più essere azionata.
6. Regolate la lunghezza del cavo fl essibile come descririto nel paragrafo 7.2.4.
7. Montate la leva di avvio/arresto (26) come lostrato nella Fig. 5i.
8. Montate il fermacavi (39) come indicato nella Fig. 5k.

Attenzione! Alla prima messa in esercizio si devere riempire diolio per motore e di carburante.

• Controllate il livello del carburante e dell'olio per motore, se necessario rabboccateli.
  Accertatevi che il cavo di accensione sia collegato alla candela.
• Controllate le dirette vicinanze della motozappatrice

6. Uso

Regolate l'asta di profondità (Fig. 4e/Pos. 15) alla giusta altezza e assicuratela con la copiglia.
- Ribaltate la ruota d'avanzamento versus l'alto e assicuratevi che il bullone di aggancio sua scattato in avanti nella sede (Fig. 6a-6b).
- Potete regolare il manubrio di guida a seconda dell'altezza dell'utilizzatore. A tal fine allentate le viti (Fig. 6c), regolate il sostegno e serrate di nuovo le viti.
Per mettere in funzione le frese, tirate verso l'alto la leva di blocco (25) e tenete premuta versus il basso la leva della frizione (24) (Fig. 6d). Una volta lasciata la leva della frizione, le frese si arrestano (se non si dovessero arrestare, regolate nuovamente il cavo della frizione).

Avvio del motore

1. Accertatevi che il cavo di accensione sia collegato alla candela.
2. Mettetevi diaestro alla zappatrice. Portate la leva di avvio/arresto del motore (Fig. 7/Pos. 26) nella posizione. Con motore avviato a caldo portate la leva di avvio/arresto del motore nella posizione Lepre.
3. Avviate il motore con l'aviatore autoavvol-gente (Fig. 1/Pos. 2). A tal fi ne tirate fuori I'impugnatura di circa 10 - 15cm (fi no a quando notate una certa resistenza) e poi tirate di colpo con forza.

Avverenza! Non permette che il cavo flessibile si riavvolga in modo incontrato.

Avvertenza! Se fa freddo, cui si rilevano. ripetere più volte l'operazione di accensione.

Arresto del motore

Portate la leva di avvio/arresto del motore (26) nella posizione STOP.

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia e di manutenzione staccate il connettore della candela di accensione.

7.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consigliamo di pulire l'apparecchio subito\ ismo\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio.

7.2 Manutenzione

Attenzione Spegnete immediatamente l'apparecchio e rivolgetevi al vosto rivenditore autorizzato:

in caso di vibrazioni o di rumori insoliti;
se il motore sembra sopposto a sovraccarico o non si accende ripeturamente.

7.2.1 Manutenzione del fi Itro dell'aria

• Prima di usare l'apparecchio pulite o, se necessario, sostituite il filtrlo dell'aria agli volta.
  Togliete I'elemento filtrante (Fig. 8a-8b)
  Nonutilizzatedetergentiaggressiviobenzina per la pulizia dell'elemento.
• Pulite l'elemento dando dei leggeri colpi su una superficie pianà.
  L'assemblaggio avviene nell'ordine inverso.

7.2.2 Manutenzione della candela di accensione

Controllate per la prima volta dopo 10 ore di esercizio che la candela di accensione non sia sporca e pulitela eventualmente con una spazzola a setole di rame. Successivement provedete alla manutenzione della candela agli 50 ore di esercizio.

• Sfilate il connettore della candela (Fig. 9) con un movimento rotatorio.
  Togliete la candela di accensione (Fig. 9/Pos. D facendo uso dell'apposita chiave in dotazi

one.

L'assemblaggio avviene nell'ordine inverso.

7.2.3 Cambio dell'olio/controllo del livello (prima di agli utilizzato)

Ilchio dell'olio dovrebbe essere eseguito a motore caldo.

• Togliete l'astina per la misurazione dell'olio (Fig. 10a/Pos. E).
• Aprite il tappo a vite di scarico dell'olio (Fig. 10a/Pos. F) e fate defluire l'olio caldo del motore in un recipiente di raccolta.
• Dopo lo scarico del vecchio olio chidete il tappo a vite.
  Rabbocate I'olio per motore fino alla taccasuperiore dell'astina dell'olio (Fig. 10b/H).
• Attenzione: per il controllo del livello dell'olio non avvitate l'astina per la misurazione dell'olio, ma insertela solo fino al filetto (H= max. / L= min.).
  L'olio vecchio deve essere smaltito in modo corretto.

7.2.4 Regolazione dei cavi fl essibili

Nella posizione di lavoro la leva della frizione delve potere essere premuta con poca forza fi no all'impugnatura. Se facendo ciò il cavo fi essibile è tesso eccessivamente,esso delve venire allungato. A tal fi ne allentate il controdado opposto al cavo fi essibile principale, allungate il collegamento a vita e poi serrate nuovamente il controdado (vedi Fig. 5g).Se le frese smettono di ruotare si deve correcciare il collegamento a vite (in modo analogo a quanto descririto in precedenza).

7.2.5 Ingranaggi della motozappa

L'azionamento degli ingranaggi avviene tramite una cinghia trapezoidale. Gli ingranaggi sono venire eventualmente riparati. A tal scopo rivolgetevi al servizio di assistenza.

7.3 Conservazione

Se l'apparecchio non viene usato per un tempo piuttosto lungo svuotate il serbatoio del carburante. Pulite l'apparecchio e applicate su tutte le parti in metallo un sottile velo d'olio per proteggerlo alla ruggine.

Conservate l'apparechio in un luogo pulito ed asciutto.

7.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

8. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono esseregettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un apposto centro di racolta. Se non vi è noto nessun centro di racolta, rivolgetevi per informazioni all'maninistrazione comunale.

9. Tabella per l'eliminazione delle anomalie

Avverenza: prima spegnete il motore e staccate il cavo di accensione e poi eseguite le ispezioni o le regolazioni.

Avverenza: se dopo una regolazione o riparazione il motore ha funzionato per alcuni minuti, ricordate vi che lo scappamento e altre parti sono molto calde. Quindi non toccatele per evitare delle usioni.

Anomalia Possibili cause Soluzione
Movimentoirrego-lare, forti vibrazioni dell'apparecchio	- Viti allentate- Candela difettosa	- Controllate le viti- Sostituite la candela
Il motore non fun-ziona	- Candela difettosa- Serbatoio del carburante vuoto	- Sostituite la candela- Riempite di carburante.
Il motore funziona in modo irregolare	- Filtro dell'aria sporco- Candela sporca, difettosa	- Pulite il fi ltro dell'aria- Pulite la candela, sostituurlia
La forza motrice diminuisce	- Il gioco della frizione è troppo gran-de- Cinghia trapezoidale allentata	- Impostate correttamente il cavo della frizione- Consultate il servizio di assistenza autorizzato
Il motore non più essere avviato o si spegne fatto un breve periodo	- Candela di accensione sporca- Mancanza di carburante	- Pulite la candela di accensione- Rabboccate il carburante

La ristampa o l'ulteriore riproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

Informazioni sul Servizio Assistenza

In tutti i Paesi indicate nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta alla uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggetti ad usura *	Candela di accensione,hetto dell'aria, disco cultivatore, cinghia trapezoidale, giunto, fi Itro del carburante
Materiale di consumo/parti di consumo *
Parti mancanti

• non necessariamente compreso tra gli elementi fornit!

In presenza di difetti o errorsi vi preghiamo di denunciare il caso sul site internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha già funzionato una volta o era difettioso fin dall'inizio?
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'apparecchio non dovesse tuttavia funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa sched a garanzia. Siamo a vostra disposizione anche Telefonicamente al numero del Servizio Assistenza individato. Per la rivendicazione dei diritti di garanzia vale quando segue:

1. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti alla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo appearecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a nostra discrezione, all'eliminazione di questi difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto-posto a sollecitationi equivalenti.

1. Sono esclusi dalla nostra garanzia:

2. Danni all'apparecchio causati alla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

3. Danni all'apparecchio dovuti a usi improprio illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, anni dovuti al trasporto), all'impiogo della forza o a influssi esterni (come per es. danni causati da caduta).

4. Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.

5. Il periodo di garanzia è 24 anni e inizi a partire alla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève avere accertato il difetto. è escluda la rivendicazione di diritti di garanzia sulla scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una prerogha del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizi un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul periodo.

6. Per rivendicare il diritto di garanzia vi preghiamo di denominciare l'apparecchio difettoso sul site internet: www.isc-gmbh.info. Se il difetto dell'apparecchio rientra nella notre prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di但这a garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
