MANUALE UTENTE TCRO 1155 E EINHELL

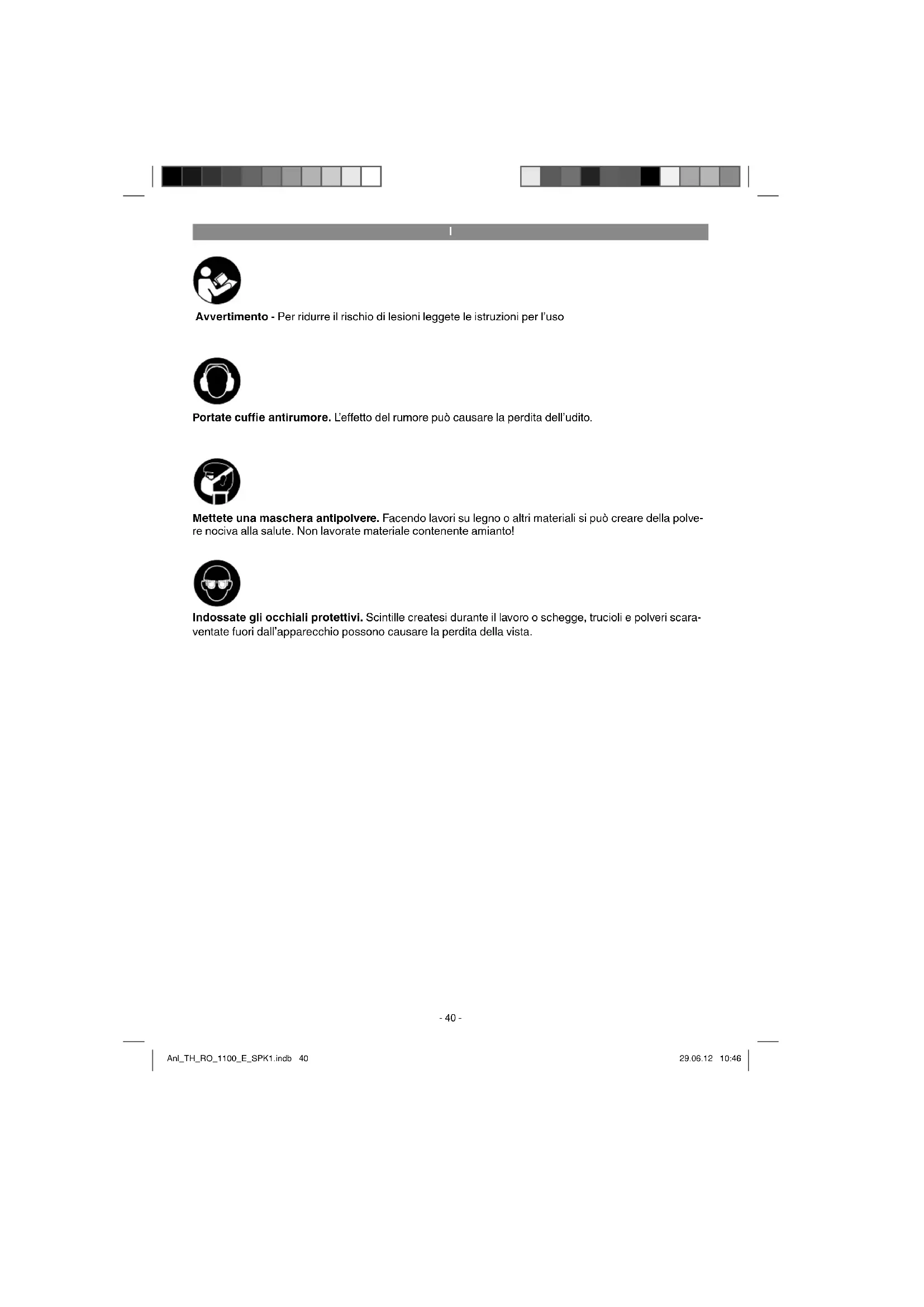

Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scara- ventate fuori dall’apparecchio possono causare la perdita della vista. Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può creare della polve- re nociva alla salute. Non lavorate materiale contenente amianto! Anl_TH_RO_1100_E_SPK1.indb 40Anl_TH_RO_1100_E_SPK1.indb 40 29.06.12 10:4629.06.12 10:46I

Attenzione! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Avvertimento! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

1. Adattatore di aspirazione

2. Pattino della fresa

4. Interruttore ON/OFF

6. Cavo di alimentazione

9. Impugnatura di arresto

11. Regolazione del numero dei giri

12. Bloccaggio a mandrino

13. Punta a compasso

14. Battuta di fi necorsa a torretta

15. Regolazione di precisione

19. Asta di profondità

20. Boccola di guida

23. Pinza di serraggio

24. Copertura di protezione

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Attenzione! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Fresatrice verticale elettrica

Adattatore di aspirazione

Copertura di protezione

Istruzioni per l’uso originali

La fresatrice verticale è particolarmente adatta per la lavorazione di legno e materie plastiche, ma anche per tagliare nodi del legno, fresare scanalature, rifi nire cavità, copiare curve e scritte, ecc. La fresatrice verticale non deve essere utiliz- zata per la lavorazione di metallo, pietra ecc. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Peso: ..........................................................3,1 kg Rumore e vibrazioni I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60745. Livello di pressione acustica L

.............................................. 3 dB Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Valori complessivi delle vibrazioni (somma vetto- riale delle tre direzioni) rilevati secondo la norma EN 60745. Impugnature Valore emissione vibrazioni a

Incertezza K = 1,5 m/s

Avvertimento! Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova norma- lizzato e può variare a seconda del modo in cui l’elettroutensile viene utilizzato e, in casi eccezio- nali, può essere superiore al valore riportato. Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi. Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

Indossate i guanti. Rischi residui Anche se questo elettroutensile viene utiliz- zato secondo le norme, continuano a sussis- tere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol- vere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata. Anl_TH_RO_1100_E_SPK1.indb 42Anl_TH_RO_1100_E_SPK1.indb 42 29.06.12 10:4629.06.12 10:46I

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete. Staccate sempre la spina di alimentazione prima di ogni impostazione all’utensile. Prima della messa in esercizio devono essere regolarmente montati tutti i dispositivi di sicurezza e le coperture.

5.1 Montaggio del bocchettone di aspirazio-

ne (Fig. 2 / Pos. 1) Attenzione! Per motivi di salute è assolu- tamente necessario usare un dispositivo di aspirazione della polvere.

Collegate la fresa verticale con il bocchettone di aspirazione (1) ad un aspirapolvere o a un dispositivo di aspirazione della polvere. In questo modo ottenete un’ottimale aspira- zione della polvere dal pezzo da lavorare. I vantaggi: in tal modo evitate di arrecare danni all’apparecchio e alla vostra salute. La vostra zona di lavoro rimane inoltre più pulita e sicu- ra.

La presenza di polvere può essere pericolosa durante il lavoro. Osservate a questo scopo la sezione delle avvertenze di sicurezza.

L’aspirapolvere utilizzato per l’aspirazione dei trucioli deve essere adatto al materiale lavo- rato. Usate un aspiratore speciale se lavorate con materiali particolarmente nocivi alla salu- te.

Avvitate il bocchettone di aspirazione (1) con entrambe le viti a testa svasata (f) sul pattino della fresa (2).

Il bocchettone di aspirazione può venire colle- gato su apparecchi di aspirazione (aspirapol- vere) con tubo flessibile di aspirazione.

Il diametro interno del bocchettone di aspira- zione è di 35 mm. Fissate ora un tubo flessi- bile di dimensioni sufficienti al bocchettone di aspirazione.

5.2 Montaggio della copertura di aspirazione

(Fig. 3/Pos. 24) Montate la copertura di protezione (24) come mostrato nella Fig. 3.

5.3 Montaggio della guida parallela

Spingete gli alberi di guida (a) della guida pa- rallela (21) nei fori (b) del pattino della fresa (2).

Regolate la guida parallela (21) sulla misura desiderata e fissatela con le viti ad alette (3).

5.4 Montaggio della punta a compasso

Con la punta a compasso (13) - e l’apposito supporto - potete fresare delle zone circolari.

Fissate la punta a compasso (13) sull’estremità di una delle barre di guida (a). Inserite la barra di guida (a) in un foro (b) del pattino della fresa (2). Fissate la barra di guida (a) al pattino della fresa (2) con le viti di fissaggio (3).

Regolate il raggio desiderato tra la punta a compasso (13) e la fresa.

Posizionate la punta a compasso (13) al centro del cerchio da fresare. Allentate se necessario la vite ad alette (c) della punta a compasso (13) e allungate/accorciate la par- te della punta a compasso (13) che guarda verso il basso.

5.5 Montaggio della boccola di guida (Fig.

Avvitate la boccola di guida (20) con entram- be le viti a testa svasata (f) sul pattino della fresa (2).

La boccola di guida (20) viene condotta con l’anello di avviamento (b) lungo la sagoma (c).

Il pezzo da lavorare (d) deve essere più grande della differenza tra “bordo esterno dell’anello di avviamento” e “bordo esterno fresa” (e) per ottenere una copia esatta.

5.6 Montaggio/smontaggio dell’utensile di

fresatura (Fig. 8-11) Attenzione! Staccate la spina dalla presa di corrente. Attenzione! L’utensile di fresatura rimane molto caldo per un tempo relativamente lun- go dopo avere usato la fresatrice verticale. Attenzione! Le frese sono molto taglienti. Nel maneggiare le frese portate sempre gu- anti protettivi.

In questa fresatrice verticale possono essere inserite frese con un diametro dello stelo da 6 mm e 8 mm. La maggior parte delle frese è disponibile in ambedue le dimensioni. Anl_TH_RO_1100_E_SPK1.indb 43Anl_TH_RO_1100_E_SPK1.indb 43 29.06.12 10:4629.06.12 10:46I

Inoltre potete utilizzare frese nei seguenti ma- teriali: - HSS - adatto per lavorare legno dolce - TCT - adatto per lavorare legno duro, pan- nelli di compensato e materiali plastici.

Selezionate l’utensile di fresatura adatto per la vostra applicazione.

Quando le frese vengono usate per la prima volta: togliete la confezione in plastica dalle teste di fresatura.

Pulite il dado, la pinza di serraggio e lo stelo della fresa prima dell’inserimento.

Premete il bloccaggio a mandrino (12) e fatelo scattare in posizione ruotando contem- poraneamente il mandrino.

Allentate il dado di arresto (10) con una chia- ve a bocca (22).

Eventualmente togliete la fresa da smontare dalla pinza di serraggio (23).

Selezionate l’utensile di fresatura adatto per la vostra applicazione.

Selezionate la pinza di serraggio (23) adatta per la fresa scelta.

Inserite ora la pinza di serraggio (23) e il dado (10) nel mandrino della fresa.

Infilate il gambo della fresa nella pinza di ser- raggio.

Tenete premuto il bloccaggio a mandrino (12).

Avvitate il dado di arresto (10) con una chiave a bocca (22).

La fresa deve essere infilata per almeno 20 mm nella pinza di serraggio (23).

Prima della messa in esercizio dell’apparecchio controllate la posizione sta- bile e la rotazione concentrica dell’utensile di fresatura! Attenzione! Prima della messa in esercizio togliete tutti gli utensili di regolazione e di montaggio.

Non utilizzate frese di qualità scadente o dan- neggiate. Usate solo utensili di fresatura con un diametro dello stelo di 6 mm o 8 mm. Le frese devono inoltre essere dimensionate per il rispettivo numero di giri al minimo.

Fissate il pezzo da lavorare in modo che non possa essere spostato durante il lavoro. Usa- te i dispositivi di serraggio.

Fate scorrere il cavo di alimentazione sempre dietro all’apparecchio!

Non fresate sopra parti metalliche, viti, chiodi, ecc.

6.1 Interruttore ON/OFF (Fig. 12/Pos. 4)

Per l’accensione azionate la sicura (5) e premete l’interruttore di ON/OFF (4). Per lo spegnimento lasciate l’interruttore di ON/ OFF (4).

6.2 Regolazione del numero di giri (Fig. 13/

Pos. 11) Il numero adatto di giri dipende dal materiale da lavorare e dal diametro della fresa. Con il selet- tore per la regolazione del numero dei giri (11) selezionate un numero di giri da 11.000 a 30.000 min-1. Il selettore può essere posizionato in 7 posizioni diverse. Il numero dei giri nelle diverse posizioni del selettore è il seguente: Posizione selettore 1: ca. 11.000 min

(numero di giri minimo) Posizione selettore 2: ca. 12.000 min

Posizione selettore 3: ca. 15.000 min

Posizione selettore 4: ca. 18.000 min

Posizione selettore 5: ca. 22.000 min

Posizione selettore 6: ca. 26.000 min

Posizione selettore 7: ca. 30.000 min

(numero di giri massimo) Aumentare il numero di giri: muovete il regolatore del numero di giri (11) in direzione del più. Diminuire il numero di giri: muovete il regolatore del numero di giri (11) in direzione del meno. Anl_TH_RO_1100_E_SPK1.indb 44Anl_TH_RO_1100_E_SPK1.indb 44 29.06.12 10:4629.06.12 10:46I

6.3 Regolazione della profondità di fresatura

Appoggiate l’apparecchio sul pezzo da la- vorare.

Portate l’apparecchio lentamente verso il basso fino a quando la fresa tocca il pezzo da lavorare.

Portate la regolazione di precisione (15) su 0 come in Fig. 17.

Regolate la battuta di fine corsa a torretta (14) in modo tale che l’asta di profondità (19) si trovi sopra la battuta di fine corsa regolata al minimo (a).

Abbassate l’asta di profondità (19) fino a quando tocca la battuta di fine corsa (a). Ser- rate poi la vite ad alette (16).

Portate l’indicatore (17) sul punto zero della scala (18).

Allentate la vite ad alette (16). Spingete verso l’alto l’asta di profondità (19) fino a quando l’indicatore (17) mostra la profondità di fresa- tura desiderata sulla scala (18). Serrate di nuovo la vite ad alette.

Controllate la regolazione per mezzo di una prova di fresatura su un pezzo di scarto.

Ora può essere eseguita una regolazione di precisione della profondità di fresatura. A tale scopo ruotate la regolazione di precisione (15) sulla misura desiderata. Rotazione della regolazione di precisione (15) in senso antiorario: maggiore profondità di fresatura Rotazione della regolazione di precisione (15) in senso orario: minore profondità di fresatura La rotazione della regolazione di precisione (15) di una lineetta corrisponde ad una modifi ca della profondità di fresatura di 0,1 mm; una rotazione completa corrisponde ad 1 mm. Con la regolazione di precisione (15) può essere ruotato a parte anche l‘anello inferiore (b). In questo modo è possibile raggiungere il punto zero senza impostare la regolazione di precisione (15). A tale scopo si veda la Fig. 17; poi procedete nel modo seguente.

Premete l‘anello (b) verso il basso.

Tenetelo premuto e ruotatelo fino a raggiun- gere la posizione desiderata.

Lasciate andare l‘anello.

Accertatevi che non vi siano corpi estranei che aderiscano al pezzo da lavorare per evi- tare danni alla fresa.

Inserite la spina della presa di corrente in una presa appropriata.

Impugnate l’apparecchio dalle due impugna- ture (7).

Mettete la fresatrice verticale sul pezzo da lavorare.

Regolate la profondità di fresatura come indi- cato al punto 6.3.

Selezionate il numero di giri come indicato al punto 6.2 e accendete l’apparecchio (vedi punto 6.1).

Controllate le impostazioni dell’apparecchio su un pezzo di scarto.

Portate l’apparecchio alla massima velocità. Abbassate la fresa all’altezza di lavoro solo dopo aver raggiunto la velocità massima e bloccate l’apparecchio con l’impugnatura di arresto (9). Direzione di fresatura: la fresa ruota in senso orario. La fresatura deve avvenire sempre in senso contrario alla rotazione per evitare infortuni (Fig. 18). Avanzamento: è molto importante lavorare il pezzo con l’avanzamento corretto. Prima di ese- guire la fresatura del pezzo da lavorare vero e proprio consigliamo di eseguire delle prove con un pezzo di scarto dello stesso tipo. In questo modo è possibile trovare la migliore velocità di lavoro. Avanzamento insuffi ciente La fresa potrebbe surriscaldarsi. Se si lavora materiale infi ammabile, come per es. il legno, il pezzo da lavorare potrebbe prendere fuoco. Avanzamento eccessivo La fresa potrebbe danneggiarsi. Qualità della fresatura: superfi cie ruvida e irregolare. Aspettate l’arresto totale della fresa prima di togliere il pezzo da lavorare o prima di depor- re la fresatrice verticale.

6.5 Fresatura graduale

Si deve procedere in modo graduale a seconda della durezza del materiale da lavorare e della profondità di fresatura.

Se fresate in più passate, ruotate la battuta di fine corsa a torretta (14) dopo la regolazione Anl_TH_RO_1100_E_SPK1.indb 45Anl_TH_RO_1100_E_SPK1.indb 45 29.06.12 10:4629.06.12 10:46I

della profondità di fresatura come indicato al punto 6.3 in modo tale che l’asta di profondità (19) si trovi sopra la battuta di fine corsa più alta (a).

Eseguite la fresatura con questa regolazione. Al termine della prima passata regolate la battuta di fine corsa a torretta (14) in modo tale che l’asta di profondità (19) si trovi sopra la battuta di fine corsa regolata sul valore medio (a). Eseguite una fresatura anche con questa impostazione.

Regolate ora la battuta di fine corsa minima (a) e completate la fresatura.

6.6 Fresatura di circonferenze con la punta a

compasso (13) Per eseguire la fresatura di circonferenze intorno ad un punto centrale procedete nel modo segu- ente

Montate e regolate la punta a compasso (13) come indicato al punto 5.4.

Mettete la punta a compasso (13) al centro della circonferenza da fresare e premete.

Eseguite la fresatura secondo il punto 6.4.

6.7 Fresare con la guida parallela (21)

Per fresare lungo un bordo esterno diritto di un pezzo da lavorare procedete nel modo seguente

Montate la guida parallela (21) secondo il punto 5.3.

Conducete la guida parallela (21) lungo il bordo esterno del pezzo da lavorare.

Eseguite la fresatura secondo il punto 6.4.

6.8 Fresare a mano libera

La fresatrice verticale può essere usata anche senza le barre di guida. Nel fresare a mano libera si possono eseguire dei lavori creativi, come per esempio la realizzazione di scritte.

A tale scopo usate solo una regolazione di fresatura molto piatta!

Nel lavorare il pezzo tenete presente il senso di rotazione delle frese (Fig. 18).

Per le fresature a profilo (a) e dei bordi (b) possono anche essere utilizzate delle frese particolari con anello di avviamento.

Portate l’apparecchio con cautela verso il pezzo da lavorare.

Portate il tenone di guida o il cuscinetto a sfe- re (c) con leggera pressione lungo il pezzo da lavorare. Attenzione: A seconda del materiale, in caso di grandi profondità di fresatura procedete in più pas- sate. Tenete la fresatrice verticale con entrambe le mani per ogni lavoro di fresatura.

7. Sostituzione del cavo di

alimentazione Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

8.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettri- cista. Attenzione! Le spazzole al carbone devono essere sostituite solo da un elettricista.

8.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_TH_RO_1100_E_SPK1.indb 47Anl_TH_RO_1100_E_SPK1.indb 47 29.06.12 10:4629.06.12 10:46I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2002/96/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_TH_RO_1100_E_SPK1.indb 48Anl_TH_RO_1100_E_SPK1.indb 48 29.06.12 10:4629.06.12 10:46I

Disposizioni di garanzia La ditta iSC GmbH, ovvero il centro fai-da-te competente, garantisce l‘eliminazione di difetti ovvero la sostituzione dell‘apparecchio in conformità con la tabella seguente, senza che ciò infl uisca sui diritti di garanzia previsti dalla legge. Categoria Esempio Prestazione di garanzia Difetti di materiale o fabbrica- zione 24 mesi Parti soggette ad usura * Spazzole di carbone 6 mesi Materiale di consumo/ parti di consumo * Frese Garanzia solo in caso di difetto immediato (24h dopo acquisto/ data documento di acquisto) Parti mancanti 5 giorni lavorativi

  • non necessariamente compreso tra gli elementi forniti! Relativamente a parti soggette ad usura, materiale di consumo e parti mancanti, la ditta iSC GmbH, ov- vero il centro fai-da-te responsabile, garantisce un‘eliminazione dei difetti ovvero una fornitura sostitutiva solo se il difetto viene comunicato entro 24h (materiale di consumo), 5 giorni lavorativi (parti mancanti) o 6 mesi (parti soggette ad usura) dall‘acquisto e se la data di acquisto viene documentata tramite il documento di acquisto. In caso di difetti del materiale o di fabbricazione vi preghiamo in caso di garanzia di presentare l‘apparecchio con il certifi cato di garanzia accluso, compilato in tutte le sue parti. In questo caso è im- portante che riportiate una precisa descrizione del difetto. A tal fi ne rispondete alle seguenti domande.

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_TH_RO_1100_E_SPK1.indb 49Anl_TH_RO_1100_E_SPK1.indb 49 29.06.12 10:4629.06.12 10:46I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non

tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o

di produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l’uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall’uso improprio o illecito (come per es. sovraccarico dell’apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell’apparecchio (come per es. sabbia, pietre o polvere), dall’impiego della forza o dall’infl usso esterno (come per es. danni dovuti a caduta) e dall’usura normale e dovuta all’impiego. Ciò vale particolarmente per batterie, per esse concedia- mo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono già eff ettuati interventi sull’apparecchio.

3. Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devo-

no essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

4. Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto

all’indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un’altra prova d’acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di recla- mo nel modo più dettagliato possibile. Se il difetto dell’apparecchio rientra nella nostra prestazione di garanzia, ricevete l’apparecchio riparato o un apparecchio nuovo a stretto giro di posta. Naturalmente eff ettuiamo a pagamento anche riparazioni sull’apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l’apparecchio all’indirizzo del servizio assistenza. Per parti mancanti, di consumo e soggette ad usura rimandiamo alle limitazioni di questa garanzia se- condo le Disposizioni di garanzia di queste istruzioni per l‘uso. Anl_TH_RO_1100_E_SPK1.indb 50Anl_TH_RO_1100_E_SPK1.indb 50 29.06.12 10:4629.06.12 10:46DK/N
