MANUALE UTENTE GCRT 1440 M EINHELL

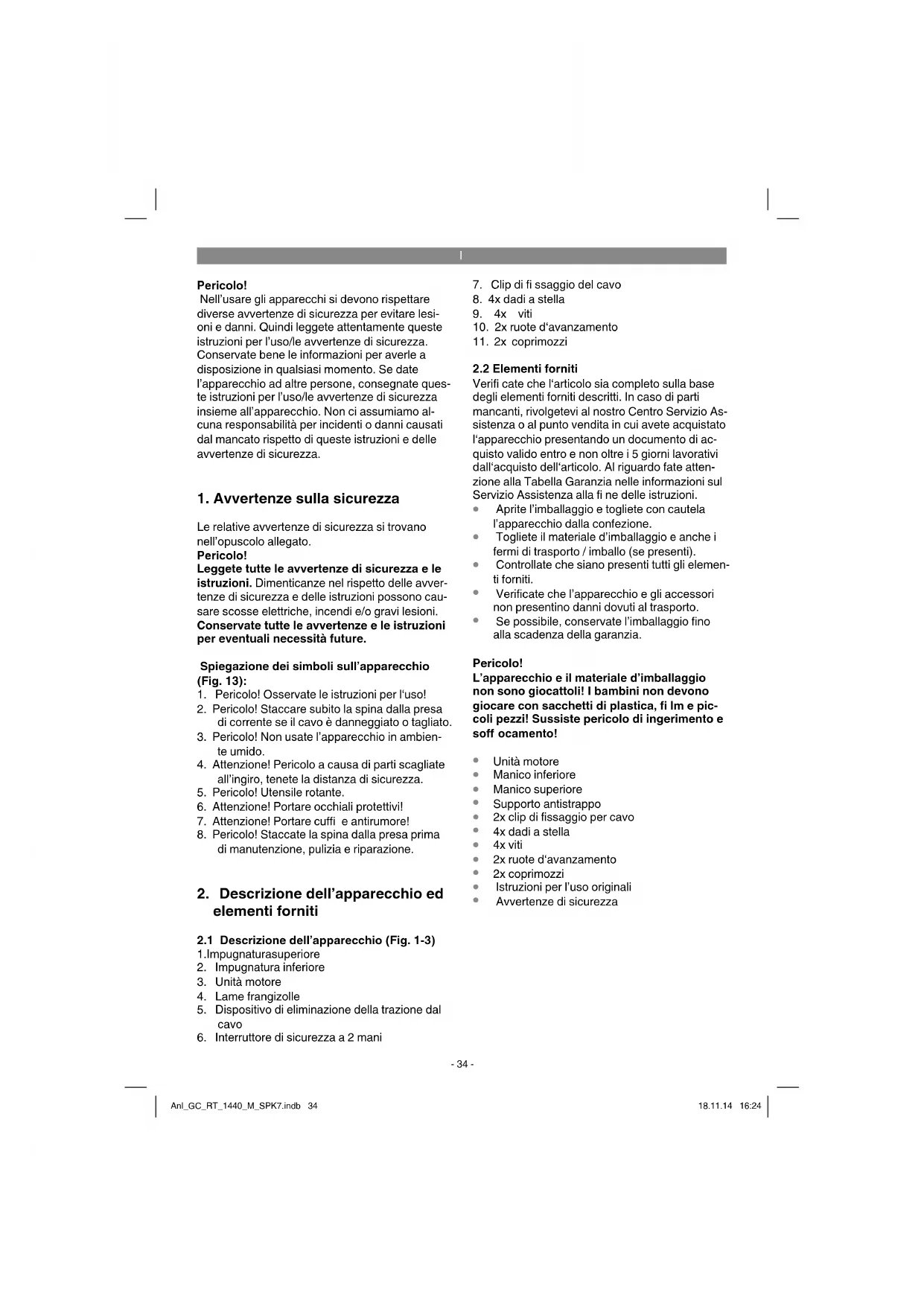

Nell's use are gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o dati causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avverenze sulla sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avventenze di sicurezza e le struzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesionsi. Conservate tutte le avventenze e le istruzioni per eventuali necessitàfuture.

Spiegazione dei symboli sull'apparecchio (Fig. 13):

1. Pericolo! Osservate le istruzioni per l'uso!
2. Pericolo! Staccare subito la spina alla presa di corrente se il cavo è danneggiato o tagliato.
3. Pericolo! Non usate l'apparecchio in ambiente umido.
4. Attenzione! Pericolo a causa di parti scagliate all'ingiro, tenete la distance di sicurezza.
5. Pericolo! Utensile rotante.
6. Attenzione! Portare occhiali protettivi!
7. Attenzione! Portare cuffi e antirumore!
8. Pericolo! Staccate la spina alla presa prima di manutenzione, pulizia e riparazione.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descirizione dell'apparecchio (Fig. 1-3)

1.Impugnaturasuperiore
2. Impugnatura inferiore
3. Unità motore
4. Lame frangizolle
5. Dispositivo di eliminazione della trazione dal cavo
6. Interruttore di sicurezza a 2 mani

3. Utilizzo proprio

L'apparecchio è adatto per zappare terriccio (per es. orti, aiuole). Osservate assolutamente le limitazioni nelle avventenze di sicurezza.

L'apparecchio è adatto all'uso privato nei giardini di piccole dimensioni.

Il rispetto delle istruzioni per l'uso fornite dal produttore è una condizione per l'uso corretto dell'apparecchio. Le istruzioni per l'uso contengo no andere condizioni per l'esercizio, la manutenzione e la riparazione.

Per motivi di sicurezza l'apparecchio non delve venire usato come gruppo motore per altri utensili o set di utensili di qualiasi tipo.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'opereatore, e non il costruttore, è responsable dei danni e delle lesionsi di uomini tipo che ne resultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigiane o industriale. Non ci assumiamo alcuna garanzia quando I'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Tensione di rete: 220-240V 50Hz

Potenza assorbita: 1400 W

Larghezza di lavoro: 40 cm

Lame frangizolle 20 cm

Numero di giri a vuoto: 280 min-1

Numero delle lame: 6 pezzi

Pericolo!

Rumore e vibrazioni

Livello di pressione acustica L_pA 71,71 dB (A)

Incertezza K_DA 3 dB

Livello di potenza acustica L_WA 91,71 dB (A)

Portate cuffi e antirumore.

L'effetto del rumore cui causare la perdita dell'udito.

Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma EN 786.

Valore emissione vibrazioni a_n≤ 2,5m / s^2 Incertezza K = 1,5m / s^2

Il valore di emissione di vibrazioni indicate è stato misurato secondo un tipo di prova normalizzato e può variarare a seconda del modo in cui l'élettrotrousile viene utilizzato e, in casi eccezionali, più essere superiore al valore riportato.

Il valore di emissione di vibrazioni significato più essere usato per il confronto tra elettroutensili di marchi diversi.

Il valore di emissione di vibrazioni cui essere utilizzatoanche per una valutazione preliminare dei rischi.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate sostanto apparecchi in perfetto stato.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vosto modo di lavorare all'apparecchio.
Non sovraccaricate l'apparecchio.
Fate eventually controllare l'apparecchio.
Spegnete l'apparecchio se non lo utilizzato.
- Indossate i guanti.

Attenzione!

Rischi residui

Anche se questo elettROUTensile viene utilizzato seconde le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di questo elettROUTensile potrebbero presentarsi i seguenti pericolii:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.
2. Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adequate.
3. Danni alla salute derivanti da vibrazioni man- no-braccio se I'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di insertire la spina nella presa di corrente assicuratve che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

Avverenza!

Staccate sempre la spina di alimentazione prima di agli impostazione all'utensile.

Montaggio (Fig. 4-11)

• Togliete su entrambi i lati le viti con taglio a croce (Fig. 3/Pos. A) con anello di sicurezza e rosetta. Poi inserte su entrambi i lati la ruota d'avanzamento, come lostrato nella Fig. 4, e fissatela con le viti con taglio a croce, anello di sicurezza e rosetta (si veda la parte piccola della Fig. 4).
• Premete i coprimozzi (Fig. 5/Pos. 11) sulle ruote d'avanzamento.
  Applicate il supporto antistrappo (Fig. 6a/Pos. 5) sul manico inferiore e spingete il manico inferiore sull'unità motore (Fig. 6a/Pos. 3), come indicate nella Fig. 6a, e fissatelo con le viti (Fig. 6b/Pos. 9) e i dadi a stella (Fig. 6b/Pos. 8).
• Inserite il manico superiore (Fig. 7a/Pos.1) sul manico inferiore (Fig. 7a/Pos.2) e fissatelo con le viti (Fig. 7a/Pos.9) e i dadi a stella (Fig. 7a/Pos.8).
• Montate l'interruttore di sicurezza a 2 mani sul manico superiore come indicato nelle Fig. 7b e 7c.
• Fissate il cavo ai manici con le 2 clip di fissaggio per cavo (Fig. 8/Pos. 7).

Collegamento di corrente

L'apparechio può venire collegato ad agli presa di corrente (di 230 Volt di corrente alternata). É consentita perché solo una spina con contatto di terra, dotata di un interruttori di sicurezza cavo da 16A. Inoltre deve essere installato a monte un interruttori di sicurezza per correnti di guasto (RCD) di max. 30mA.

Cavo di alimentazione dell'apparecchio

Usate solo cavi di alimentazione dell'apparecchio che non siano danneggiati. Il cavo di alimentazione dell'apparecchio non può essere lungo a piacimento (max. 50m ), altrimenti si ridurra la potenza del motore elettrico. Il cavo di alimentazione dell'apparecchio deve aver una sezione di 3 x 1,5 mm². Sui cavi di alimentazione si verifi cano molto spesso danni all'isolamento.

Eventuali cause per quello fenomeno sono:

fessure dovute dell'invecchiamento dell'isolamento;
pieghe a causa di fissaggio o posizionamento improprio del cavo di alimentazione

Tali cavi di alimentazione danneggiati vengono spesso usati nonostante rappresentino un pericolo mortale a causa dei anni all'isolamento. Cavi, spine e prese di accoppiamento devono soddisfare le condizioni elencate qui di seguito. I cavi di alimentazione per l'attacco di apparecchi devono ave degli isolamenti in gomma.

I cavi di alimentazione per apparecchi devono essere almeno del tipo H05RN-F a 3 fi li. La denominazione del tipo deve essere riportata sul cavo di alimentazione. Comprate sostanto dei cavi di alimentazione contrassegnati! Le spine e le prese di accoppiamento sui cavi di alimentazione per apparecchi devono essere di gomma e protette dagli spruzzi d'acqua. I cavi di alimentazione non possono essere di qualsiasi lunghezza. I cavi di alimentazione più lunghi richiedonosezioni maggiori dei conduttori. Si deve controllare regolamente che i cavi di alimentazione e di collegamento non presentino danni. Fate attenzione che durante il controlo i cavi non conducano corrente. Svolgete completenessl il cavo di alimentazione per apparecchi. Controllateanche che le entrate dei cavi di alimentazione dell'apparechio su spi ne e su prese di accoppiamento non presentino pieghe.

6. Uso

6.1 Messa in esercizio

Collegate il cavo di collegamento (Fig. 9/Pos. B) dell'apparecchio al connettore (Fig. 9/Pos. A) e assicurate il cavo di collegamento con il dispositivo di eliminazione della trazione (Fig. 9/Pos. 5).

Pericolo! Per evitare un'accensione inavvertita dell'apparecchio l'impugnatura è dotata di un interrottore a due punti (Fig. 10/Pos. A) che delve venire premuto prima di poter attivare la leva di commutazione (Fig. 10/Pos B). Mollando la leva di commutazione l'apparecchio si spegne. Eseguite esta operazione più volte per assicurarvi che l'apparecchio funzioni correttamente. Prima di eseguire riparazioni o lavori di manutenzione sull'apparecchio dovete assicurarvi che le lame non ruotino e che l'apparecchio sia scollegato

dalla rete elettrica.

Prima di iniziare a lavorare l'apparecchio deve essere portato nella posizione di lavoro. Per prima casa tirate la spina di arresto (Fig. 11/Pos. A) nella direzione della freccia, come indicate nella Fig. 11, e ribaltate l'unità delle ruote verso l'alto fi no a quando la spina di arresto scatta di nuovo nella posizione B. Per ripristinare la posizione di trasporto, procedete nell'ordine inverso.

Deve venire sempre mantenuta la distanza di sicurezza, data delle impugnature di guida, tra l'appareccchio e l'utilizzatore. Nel cambiare il senso di direzione su scarpate e pendii si delve prestare particolare attenzione. Accertate vi sono in posizione sicura, portate scarpe con suole anti-sdruccionevoli e pantaloni lunghi. Lavorate sempre in senso trasversale rispetto al pendio.

Siate particolarmente attenti muovendovi all'indietro e tirando l'apparecchio, pericolo di inciampare!

6.2 Avventenze per lavorare in modo corretto Prima di accendere l'apparecchio, posizionatelo davanti la superfi cie da lavorare e tenetelo salda-mente per I'impugnatura. Fate passare le lame sopra la superfi cie da lavorare.

Per ottenere un terreno ben lavorato si deve muovere l'apparechio in fasce possibilmente parallele. Le corsie formate esegundo l'operazione si devono quando sovrapporre sempre di alcuni centimetri al fi ne di evitare strisce di prato non lavorate.

Spegnete il motore tempestivamente quando avete raggiunto il fine della superficie da lavorare. Il motore deve essere spento quando l'apparecchio viene sollevato (per es. in caso di un cambiamento di direzione).

Tenete pulita la parte inferiore dell'apparecchio et togliete assolutamente i depositi di terra. I depositi rendono più difficile l'operazione di avvio e influscono negativamente sulla qualità della profondità di lavoro. Sui pendii la direzione di lavoro devesse traversals rispetto alla pendenza. Prima di eseguire qualsiasi controlo delle lame bisogna spegnere il motore e staccare il cavo alla presa.

Avvertenza!

Dopo lo spegnimento del motore le lame continuano a muoversi per quale secondo. Non cercate mai di fermare le lame. Se le lame in movimento vano a battere contro un oggetto, fertmate l'apparecchio e attendete fi no a quando le lame siano completenesslente ferme. Controllate quindi

lo stato delle lame. Se sono danneggiate devono essere sostituite.

Posate il cavo di alimentazione usato avvolto a spire per terra davanti alla presa utilizzata. Lavorate allontanandovi nella presa o dal cavo e fate attenzione che il cavo di alimentazione si trovi sempre sul suolo lavorato affinché le lame non ci passino sopra.

7. Sostituzione del cavo di alimentazione

Pericolo!

Se il cavo di alimentazione di quello apparecchio viene danneggiato delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

I lavori di manutenzione e di pulizia dell'apparecchio e lo smontaggio dei dispositivi di protezione devono venire eseguiti solo con il motore fermo e con il cavo di alimentazione staccato.

8.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consigliamo di pulire l'apparecchio subito\ ismo\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questosti ultimi potrebbero daneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettROUTensile aumento il rischio di una scossa elettrica.

8.2 Sostituazione delle lame

Per motivi di sicurezza consiglio di affì dare la sostituzione delle lame ad un tecno autorizzato.

Attenzione!

Mettetevi gianti da lavoro! Usate solamente pezioni di ricambio originali dato che altrimenti non sono garantite eventualmente il funzionamento e la sicurezza.

8.3 Manutenzione

Fate in modo che gli elementi di fi ssaggio (viti, bulloni ecc.) siano sempre fi ssi e avvitati in modo da poter lavorare con l'apparecchio in maniera sicura.

Conservate l'apparecchio in un luogo asciutto.

Per una lunga durata tutte le parti in metallo devono essere venire pulite ed poi oliate. Se possibile pulite le parti in plastica dell'apparecchio con spazzole stracci. Non usate solventi o acqua per togliere lo sporco.

Per riporre l'apparecchio con il minimo ingombro allentate i dadi a stella (Fig. 12/Pos. 8) e piegate i manici come nella Fig. 12. Nel far quello fate attenzione a non danneggiare il cavo.

Alla fi ne della stagione eseguite un controllo generale dell'apparechio e togliete tutti i resti depositatis. Al'inizio della stagione controllate sempre lo stato dell'apparechio. In caso di riparazioni rivolgetevi al lavoro servizio assistenza clienti (vedi indirizzo sul certifi cato di garanzia).

8.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

• modello dell'apparecchio
• numero dell'articolo dell'apparecchio
• numero d'ident. dell'apparecchio
• numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L'apparecchio si trovva in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va consegnato ad un apposto centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all'amministrazione comunate.

10. Conservazione

Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30^ .

Conservate I'eletroutensile nell'imballaggio origina.

11. Tabella per l'eliminazione delle anomalie

Anomalia Possible causes Eliminazione
Il motore non si avvia	- non c'è corrente sulla presa - cavo difettoso - gruppo interrettore connettori difettoso - attacchi al motore o condensatore allentati - profondità di lavoro troppo elevata	- controllare il cavo ed il disposito di protezione - fare controllare - da un'offi cina del servizio assisten-za clienti - da un'offi cina del servizio assisten-za clienti - ridurre la profondità di lavoro
La potenza del mo-tore diminuisce	-suolotroppoduro - lame troppo consumate	- correggere la profondità di lavoro - sostituire le lame

Avviso! Il motore dispone come protezione di un interrottore termico che lo disinserisce in caso di sovraccarico e lo reinserisce automaticamente dopo una breve fase di raffreddamento!

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il propriétario dell'apparecchio elettrico è tenuto in alternatively,[invece della restituzione,a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda I'apparecchio. L'apparecchio vecchio piùanche venire consecnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi aesiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore produzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

Informazioni sul Servizio Assistenza

In tutti i Paesi indicate nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta alla uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggetti ad usura * Spazzole di carbone, disco cottivatore
Materiale di consumo/parti di consumo *
Parti mancanti

• non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errorsi vi preghiamo di denunciare il caso sul site internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha già funzionato una volta o era difettoso fin dall'inizio?
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'appareccchio non dovesse tutte funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa schedà di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quando segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i nostri diritti al ricorso in garanzia previsti alla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti dell'apparecchio provatamente riconducibili a errorsi del materiale o di produzione ed è limitata, a nostra discrezione, all'éliminazione di questi difetti o alla sostituzione dell'apparecchio.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparechio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecruzioni equivalenti.

1. Sono esclusi dalla nostra garanzia:

2. Danni all'apparecchio causati alla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

3. Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, anni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

4. Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.

5. Il periodo di garanzia è 24 mesi e inizia a partire alla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève ave accerto il difetto. É esclude la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una prerogta del periodo di garanzia e con这一点a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul dato.

6. Per rivendicare il diritto di garanzia vi preghiamo di denunciare l'apparecchio difettoso sul site internet: www.isc-gmbh.info. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Naturalmente effettuiamo a pagamento anche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di但这a garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.

S

Fara!

I dichiara la segunte conformita secondo la direttiva UE e le nome per l'articolo
