BRUKSANVISNING GCRT 1440 M EINHELL

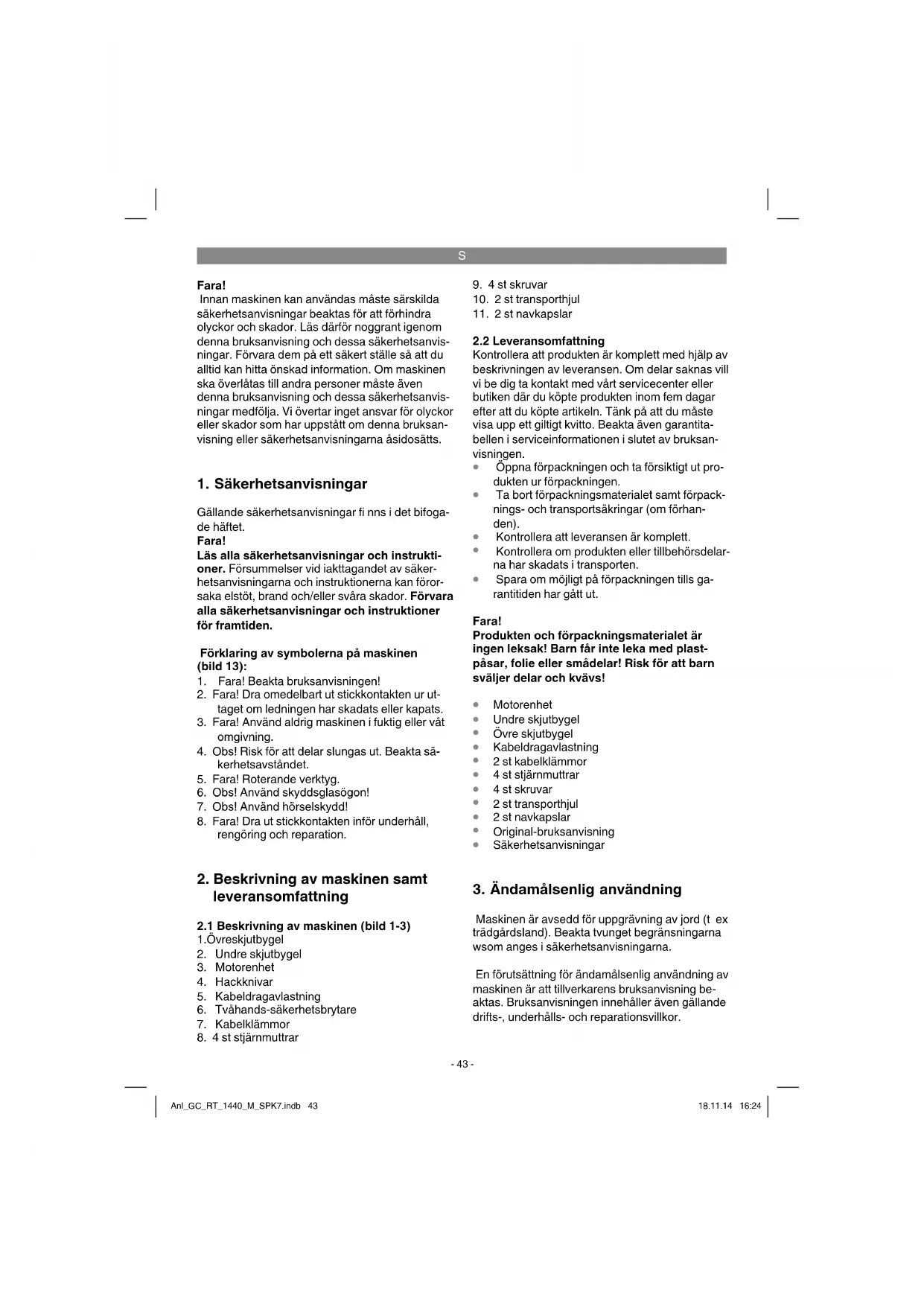

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden. Förklaring av symbolerna på maskinen (bild 13):

3. Fara! Använd aldrig maskinen i fuktig eller våt

4. Obs! Risk för att delar slungas ut. Beakta sä-

6. Obs! Använd skyddsglasögon!

7. Obs! Använd hörselskydd!

8. Fara! Dra ut stickkontakten inför underhåll,

rengöring och reparation.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1-3)

6. Tvåhands-säkerhetsbrytare

8. 4 st stjärnmuttrar

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

3. Ändamålsenlig användning

Maskinen är avsedd för uppgrävning av jord (t ex trädgårdsland). Beakta tvunget begränsningarna wsom anges i säkerhetsanvisningarna. En förutsättning för ändamålsenlig användning av maskinen är att tillverkarens bruksanvisning be- aktas. Bruksanvisningen innehåller även gällande drifts-, underhålls- och reparationsvillkor. Anl_GC_RT_1440_M_SPK7.indb 43Anl_GC_RT_1440_M_SPK7.indb 43 18.11.14 16:2418.11.14 16:24S

Av säkerhetsskäl får maskinen inte användas som drivaggregat för andra arbetsverktyg eller verktygssatser av olika slag. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

.............................................. 3 dB Bär hörselskydd. Buller kan leda till att hörseln förstörs. Totala vibrationsvärden (vektorsumma i tre riktnin- gar) har bestämts enligt EN 60745. Vibrationsemissionsvärde a

Vibrationsemissionsvärdet som anges har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverk- tyget används. I undantagsfall kan det faktiska värdet avvika från det angivna värdet. Vibrationsemissionsvärdet som anges kan använ- das om man vill jämföra olika elverktyg. Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från elverktyget. Begränsa uppkomsten av buller och vibration till ett minimum!

Använd endast intakta maskiner.

Underhåll och rengör maskinen regelbundet.

Anpassa ditt arbetssätt till maskinen.

Överbelasta inte maskinen.

Lämna in maskinen för översyn vid behov.

Slå ifrån maskinen om den inte används.

Bär handskar. Obs! Kvarstående risker Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Föl- jande risker kan uppstå på grund av elverkty- gets konstruktion och utförande:

2. Hörselskador om inget lämpligt hörselskydd

3. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under längre tid eller om det inte hanteras och un- derhålls enligt föreskrift.

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data. Varning! Dra alltid ut stickkontakten innan du gör någ- ra inställningar på maskinen. Montera maskinen (bild 4-11)

Lossa på stjärnskruvarna (bild 3/pos. A) inkl. låsring och distansbricka på båda sidor av axeln. Skjut därefter transporthjulen på ax- larna på båda sidorna enligt beskrivningen i bild 4. Fäst med stjärnskruvar, låsring och distansbricka (se mindre bild i bild 4).

Skjut kabeldragavlastningen (bild 6a/pos. 5) på den undre skjutbygeln och sätt den undre skjutbygeln på motorenheten enligt beskriv- Anl_GC_RT_1440_M_SPK7.indb 44Anl_GC_RT_1440_M_SPK7.indb 44 18.11.14 16:2418.11.14 16:24S

ningen i bild 6a (bild 6a/pos. 3). Fixera med skruvar (bild 6b/pos. 9) och stjärnmuttrar (bild 6b/pos. 8).

Skjut den övre skjutbygeln (bild 7a/pos. 1) på den undre skjutbygeln (bild 7a/pos. 2) och fixera med skruvar (bild 7a/pos. 9) och stjärn- muttrar (bild 7a/pos. 8).

Montera tvåhands-säkerhetsbrytaren på den övre skjutbygeln enligt beskrivningen i bild 7b och 7c.

Fäst kabeln på skjutbyglarna med 2 st kabel- klämmor (bild 8/pos. 7). Nätanslutning Maskinen kan anslutas till ett valfritt nätuttag (med 230 V växelspänning). Tänk dock på att endast jordade stickuttag som är kopplade via en led- ningsskyddsbrytare för 16 A är tillåtna. Dessutom måste en jordfelsbrytare (RCD) med max. 30mA vara installerad! Nätkabel Använd endast anslutningskablar som inte är ska- dade. Nätkabeln får inte vara hur lång som helst (max. 50 m) eftersom det annars fi nns risk för att elmotorns eff ekt reduceras. Nätkabeln till maski- nen måste uppvisa en ledningsarea på 3 x 1,5 mm

. Isoleringen på nätkablar skadas ofta. Orsakerna kan bl a vara:

Sprickor pga. åldrad isolering

Vikningar pga olämplig montering eller drag- ning av kabeln. Det kan förekomma att sådana defekta maskin- kablar används, trots att skadorna i isoleringen innebär att de är livsfarliga. Kablar, stickkontakter och anslutningsdosor måste uppfylla nedan- stående krav. Nätkablar för anslutning till maski- ner måste vara försedda med gummiisolering. Nätkablarna måste åtminstone vara av typ H05RN-F och uppvisa tre ledare. Typbetecknin- gen måste vara tryckt på nätkabeln till maskinen. Köp endast nätkablar som uppvisar denna märkning! Stickkontakterna och skarvuttagen på nätkablar måste bestå av gummi och vara sköljtäta. Nätkablarna får inte vara hur långa som helst. Längre nätkablar kräver större ledningsa- rea. Kontrollera regelbundet om nätkablarna och skarvsladdarna har skadats. Se till att kablarna är strömlösa när du genomför denna kontroll. Linda av hela nätkabeln. Kontrollera även om nätkabeln har vikts vid införingsöppningar till stickkontaker och skarvuttag.

Anslut nätkabeln (bild 9/pos. B) till brytaren (bild 9/pos. A) och säkra kabeln med dragavlastningen (bild 9/pos. 5). Fara! För att förhindra att maskinen startar oavsiktligt, är skjutbygeln utrustad med en två- punktsbrytare (bild 10/pos. A) som måste tryckas in innan reglaget (bild 10/pos. B) kan tryckas in. Maskinen slås ifrån om du släpper reglaget. Slå till och ifrån maskinen på detta sätt ett par gånger för att kontrollera att din maskin fungerar rätt. Innan du utför reparation eller underhåll på mas- kinen, måste du kontrollera att hackknivarna inte roterar och att maskinen har skilts åt från elnätet. Innan maskinen används ska den ha ställts i arbetsläge. Dra först ut spärrstiftet (bild 11/pos. A) i pilens riktning enligt beskrivningen i bild 11. Fäll upp hjulenheten tills spärrstiftet snäpper in i position B på nytt. Gör på omvänt sätt för att ställa in transportläget igen. Beakta alltid avståndet mellan maskinens kåpa och dig själv som bestäms av styrstängernas längd. Var särskilt försiktig när du använder mas- kinen och ändrar körriktning på sluttningar och slänter. Se till att du alltid står stadigt, bär skor med halkfria och profi lerade sulor samt långa by- xor. Använd alltid maskinen i rät vinkel mot lutnin- gen, gå alltså inte uppför eller nedför slänten. Var särskilt försiktig när du går baklänges och när du drar maskinen. Risk för att du snavar!

6.2 Instruktioner för korrekt användning

Ställ maskinen framför ytan som ska bearbetas och håll fast ordentligt i skjutbygeln innan du star- tar maskinen. Kör med hackknivarna över ytan som ska bearbetas. För att uppnå bästa möjliga bearbetningsresultat ska maskinen köras i så raka banor som möjligt. Se till att banorna där du har gått överlappar va- randra med ett par centimeter så att inga remsor fi nns kvar. Slå ifrån motorn i god tid innan du kommer fram till slutet av ytan som har bearbetats. Tänk på att motorn måste slås ifrån om maskinen ska lyftas (t ex om riktningen ändras). Håll maskinens undersida ren och ta alltid bort jord som har fastnat. Avlagringar som har fastnat gör det svårare att starta maskinen och försämrar arbetsdjupet. Om du ska använda jordfräsen på Anl_GC_RT_1440_M_SPK7.indb 45Anl_GC_RT_1440_M_SPK7.indb 45 18.11.14 16:2418.11.14 16:24S

slänter måste du gå i rät vinkel mot sluttningen. Slå ifrån motorn och dra av nätkabeln innan du gör några som helst kontroller på hackknivarna. Varning! Hackknivarna fortsätter att rotera ett par sekunder efter att motorn har slagits ifrån. Försök aldrig att stoppa knivarna. Om de roterande knivarna slår emot ett föremål medan du kör med maskinen, måste du slå ifrån maskinen och vänta till hack- knivarna har stannat helt. Kontrollera därefter hackknivarnas skick. Om dessa har skadats mås- te de bytas ut. Lägg nätkabeln i ringar på marken framför stickut- taget. När du använder maskinen måste du utgå från stickuttaget eller kabeln och se till att mas- kinkabeln alltid ligger inom det område som du redan har bearbetat. I annat fall fi nns det risk för att du kör över kabeln med hackknivarna.

7. Byta ut nätkabeln

Fara! Om nätkabeln till denna produkt har skadats mås- te den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter- som det annars fi nns risk för personskador.

8. Rengöring, Underhåll och

reservdelsbeställning Fara! Maskinen får endast underhållas och rengöras samt skyddsanordningarna demonteras om motorn står stilla och nätkabelns stickkontakt har dragits ut.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av mas- kinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elekt- riska slag.

8.2 Byta ut hackknivar

Av säkerhetsskäl rekommenderar vi att du låter en behörig fackman byta ut hackknivarna (se ad- ress i garantibeviset). Obs! Bär arbetshandskar! Använd endast original- reservdelar eftersom det annars fi nns risk för att vissa funktioner inte fungerar och att säkerheten inte kan garanteras.

Se till att alla fästdon (skruvar, muttrar osv) alltid är fast åtdragna så att du kan använda maskinen utan risk för skador. Förvara maskinen i ett torrt utrymme. För att garantera lång livslängd ska alla metalldelar rengöras och sedan oljas in. Rengör om möjligt plastdelarna endast med en borste eller en trasa. Använd inga lösningsmedel för att ta bort smuts. För platsbesparande förvaring ska stjärnmuttrar- na (bild 12/pos. 8) lossas och skjutbyglarna däref- ter fällas samman enligt beskrivningen i bild 12. Var försiktig så att kabeln inte skadas. Kontrollera maskinens allmänna skick vid säson- gens slut och ta bort alla rester som har fastnat. Kontrollera tvunget maskinens skick innan du tar den i drift första gången efter vinteruppehållet. Kontakta vår kundtjänst (se adress i garantibevi- set) om din maskin måste repareras.

8.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info Anl_GC_RT_1440_M_SPK7.indb 46Anl_GC_RT_1440_M_SPK7.indb 46 18.11.14 16:2418.11.14 16:24S

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Anl_GC_RT_1440_M_SPK7.indb 47Anl_GC_RT_1440_M_SPK7.indb 47 18.11.14 16:2418.11.14 16:24S

Störning Möjliga orsaker Åtgärder Motorn startar ej - Ingen ström i stickkontakten - Kabel defekt - Brytar- och kontaktenhet defekt - Anslutningarna vid motorn eller kondensatorn har lossnat - För stort arbetsdjup - Kontrollera kabeln och säkringen - kontrollera - av kundtjänstverkstad - av kundtjänstverkstad - Minska arbetsdjupet Motorns prestanda avtar - Alltför hård jord - Knivarna är nedslitna - Korrigera arbetsdjupet - Byt ut hackknivarna Märk! Motorn skyddas av en termobrytare som slår ifrån vid överbelastning och som automa- tiskt kopplas in på nytt efter en kort avkylningspaus! Anl_GC_RT_1440_M_SPK7.indb 48Anl_GC_RT_1440_M_SPK7.indb 48 18.11.14 16:2418.11.14 16:24S

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH. Med förbehåll för tekniska ändringar. Anl_GC_RT_1440_M_SPK7.indb 49Anl_GC_RT_1440_M_SPK7.indb 49 18.11.14 16:2418.11.14 16:24S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Kolborstar, fräskniv Förbrukningsmaterial/förbrukningsdelar* Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_GC_RT_1440_M_SPK7.indb 50Anl_GC_RT_1440_M_SPK7.indb 50 18.11.14 16:2418.11.14 16:24S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. I dessa garantivillkor regleras extra garantitjänster. Garantianspråk som regleras enligt lag påverkas

inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister i produkten som bevisligen kan härledas till materi-

al- eller tillverkningsfel. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-

gmbh.info. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny produkt. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_GC_RT_1440_M_SPK7.indb 51Anl_GC_RT_1440_M_SPK7.indb 51 18.11.14 16:2418.11.14 16:24NL
