TCRO 1155 E - Défonceuse EINHELL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Puissance : 1100 W, Vitesse à vide : 0 - 3000 tr/min, Diamètre de la fraise : 8 mm
Utilisation	Idéale pour le fraisage de bois, plastique et matériaux similaires, adaptée pour les travaux de précision.
Maintenance et réparation	Nettoyage régulier des pièces, vérification de l'état des fraises, lubrification des parties mobiles.
Sécurité	Utiliser des lunettes de protection, des gants et un masque anti-poussière. Ne pas dépasser la capacité de la machine.
Informations générales	Poids : 3,5 kg, Dimensions : 320 x 250 x 220 mm, Garantie : 2 ans.

FOIRE AUX QUESTIONS - TCRO 1155 E EINHELL

Comment assembler la fraiseuse EINHELL TCRO 1155 E ?

Pour assembler la fraiseuse, suivez les instructions du manuel d'utilisation. Assurez-vous que toutes les pièces sont présentes et bien fixées avant de commencer à utiliser l'appareil.

Quelle est la puissance de la fraiseuse EINHELL TCRO 1155 E ?

La fraiseuse EINHELL TCRO 1155 E a une puissance de 1100 W, ce qui permet de réaliser des travaux de fraisage efficaces.

Comment régler la profondeur de fraisage ?

La profondeur de fraisage peut être réglée à l'aide de la molette de réglage située sur le côté de la machine. Tournez-la pour ajuster la profondeur selon vos besoins.

Quels types de matériaux puis-je fraiser avec la TCRO 1155 E ?

La fraiseuse est conçue pour travailler principalement le bois, mais elle peut également être utilisée sur certains matériaux composites et plastiques. Évitez les métaux durs.

Comment nettoyer et entretenir la fraiseuse ?

Après chaque utilisation, nettoyez la fraiseuse avec un chiffon sec et retirez les résidus de matériaux. Vérifiez régulièrement l'état des fraises et remplacez-les si nécessaire.

Que faire si la fraiseuse ne démarre pas ?

Vérifiez que la machine est correctement branchée et que la prise de courant fonctionne. Assurez-vous également que le bouton d'alimentation est en position 'ON'.

Est-il possible d'utiliser des fraises de différentes marques ?

Oui, vous pouvez utiliser des fraises de différentes marques tant qu'elles sont compatibles avec le système de fixation de la fraiseuse EINHELL TCRO 1155 E.

Quelle est la garantie offerte avec la fraiseuse ?

La fraiseuse EINHELL TCRO 1155 E est généralement livrée avec une garantie de 2 ans. Conservez votre reçu pour toute réclamation.

Comment éviter le surchauffage de la machine ?

Pour éviter la surchauffe, ne dépassez pas les temps d'utilisation recommandés. Laissez l'appareil refroidir après chaque session prolongée.

Y a-t-il des accessoires disponibles pour la TCRO 1155 E ?

Oui, divers accessoires comme des fraises supplémentaires et des guides de fraisage sont disponibles à l'achat pour améliorer les performances de la fraiseuse.

MODE D'EMPLOI TCRO 1155 E EINHELL

:	:	:
::	::	::
::	::	::
::	::	::

GB

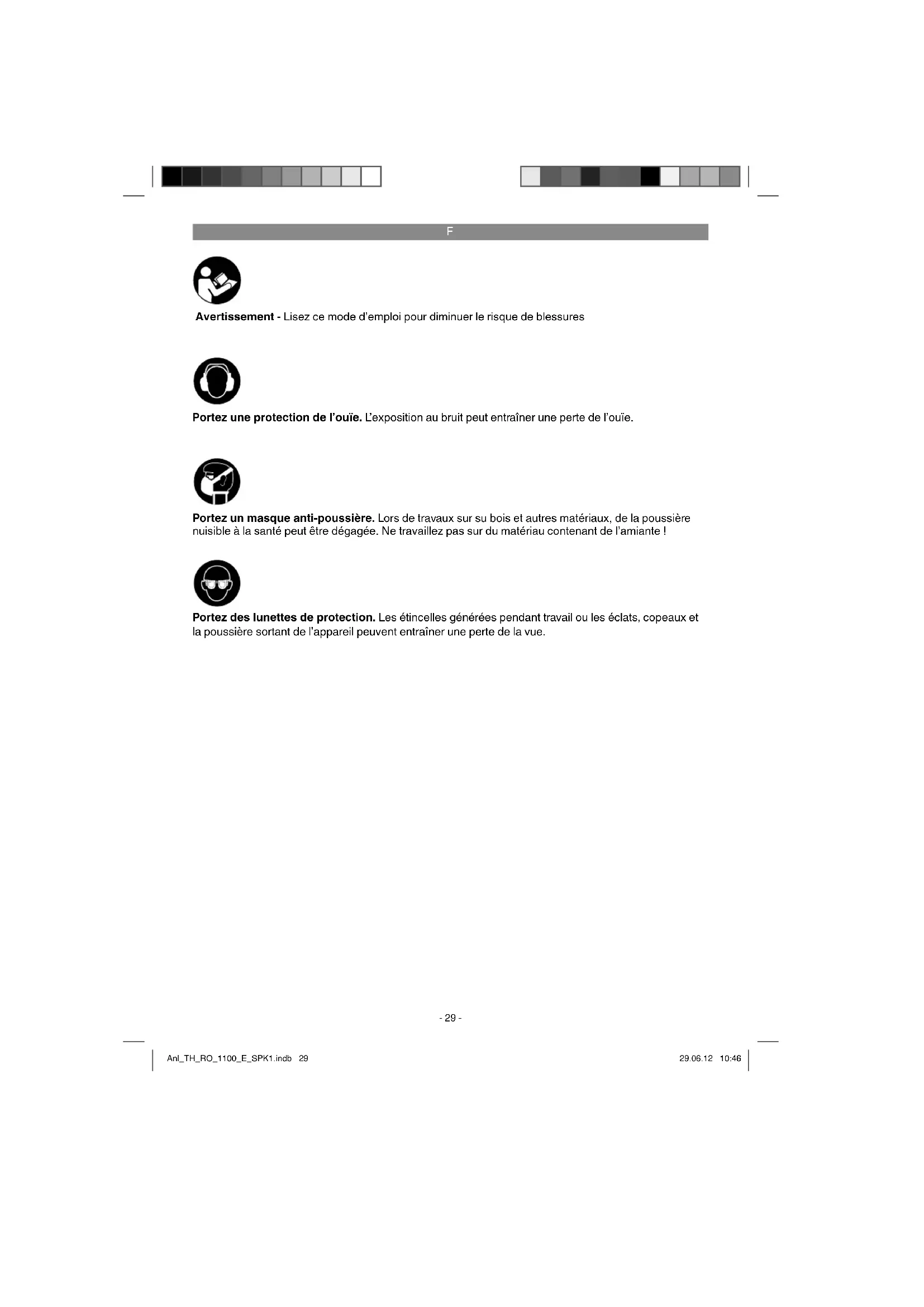

Avertissement - Lisez ce mode d'emploi pour diminuer le risque de blessures

Portez une protection de l'ouie. L'exposition au bruit peut entraîner une perte de l'ouie.

Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériel contenant de l'amiate!

Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière-sortant de l'appareil peuvent entrainer une perte de la vue.

F

Attention!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité ari n d'éviter des blessures et dommages. Veuillez donc tire attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir acceder aux informations à tout moment. Si l'appareil doit être remis à autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouvrez les consignes de sécurité correspondantes dans le cahier en annexe.

Avertissement!

Veuillez tire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électricque, un incendie et/ou des blessures graves.

Conserve toutes les consignes de sécurité et instructions pour une consultation ultérieure.

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (figure 1a/1b/1c)

1. Adaptateur d'aspiration
2. Sabot de fraisage
3. Vis à oreilles
4. Interrupteur Marche/Arret
5. Verrouillage de démarrage
6. Conduite reseau
7. Poignée
8. Carter du moteur
9. Poignée de serrage
10. Ecrou de fi xation
11. Régulation de vitesse de rotation
12. Blocage de broche
13. Pointe du compas
14. Butée de fin de course du revolver
15. Ajustage de précision
16. Vis à oreilles
17. Pointeur
18. Graduation

19. Butée de profondeur

20. Douille de guidage

21 Butée parallele
22. Clé à fourche
23. Pince de serrage
24. Recouvrement de protection

2.2 Volume de livraison

Veuillez contrôle si l'article est complet à l'aide de la description du volume de livreaison. S'il manque des pieces, il faut vous adresser dans un délambda de 5 jours ouvrables maximum après votre achat à notre service après-vente ou au magasin de bricolage compétent le plus proche muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les conditions de garantie à la fin du mode d'emploi.

Ouvre l'emballage et prenez l'appareil en lesortant avec précaution de l'emballage.

Retirez le matériel d'emballage tout comme les securités d'emballage et de transport (s'il y en a).
Vérifiez si la livraison est bien complète.
- Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
- Conserve l'emballage autant que possible jusqu'à la fin de la période de garantie.

Attention!

L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdirit de laisser des enfants jouer avec des sacs et des fi Ims en plastique et avec des pieces de petite talille. Ils risquent de les avaler et de sétouff er !

• Défoncéuseélectrique
  Adaptateurd'aspiration
• Pointe du compas
  Douille de guidage
  Buteeparallele
  Clé à fourche
  Pince de serrage
  Recouvrement de protection
  Mode d'emploi d'origine
• Consignes de sécurité

F

3. Utilisation conforme à l'aff ectation

La défonseuse convient particulièrement au traitement du bois et des matières plastiques, en outre au découvertage de branches, auraisage de rainures, à l'établissement de renf Oncements, à copier des courbes et caractères d'ecriture, etc. Il est interdit d'utiliser la défonseuse sur du métal, de la pierre etc.

La machine doit exclusivement etre employee conformement a son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur decline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos apparciels, conformément à leur aff ectation, n'ont pas ete construits, pour etre utilisises dans un environnement professionnel, industriel ou artisanal. Nous declinons toute responsabilité si l'appareil est utilise professionnellement, artisansamente ou dans des sociétés industrielles, tout comme pour toute activite equivalente.

4. Données techniques

Tension réseau: 230-240 V ~ 50 Hz

Puissance absorbée: 1100 W

Vitesse de rotation à vide : 11.000 - 30.000 tr/mn.

Hauteur de

course: 55 mm (profondeur de fraisage)

Pince de serrage: 08 et 6 mm

Pour l'équarisseur maxi.: 30 mm

Catégore de protection : Ⅱ回

Poids: 3,1 kg

Bruit et vibration

Les valeurs de bruit et de vibration ont ete déterminées conformément a la norme EN 60745.

Niveau de pression acoustique L_oA ....94,4 dB(A)

Niveau de puissance acoustique L_WA 105,4 dB(A)

Imprecision K_WA 3 dB

Portez une protection acoustique.

L'exposition au bruit peut entrainer la perte de l'ouie.

Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont ete déterminées conformément a EN 60745.

Poignées

Valeur d'émission de vibration a_h = 15,877 ~m / s^2 Insecurité K = 1,5 m/s²

Avertissement!

La valeur d'émission de vibration a été mesurée selon une méthode d'essay normée et peut être modifiée, en fonction du type d'emploi de l'outil électrique; elle peut dans certains cases exceptionnels être supérieure à la valeur indiquée.

La valeur d'émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre.

La valeur d'émission de vibration indiquée peut également être utilisée pour estimer l'alteration au début.

Limitez le niveau sonore et les vibrations a un minimum!

Utilisez exclusivement des appareils en excellent etat.
- Entretenez et nettoyez l'appareil régulierèment.
- Adaptez votre façon de travailler à l'appareil.
Ne surchargez pas l'appareil.
- Faites contrôler l'appareil le cas échéant.
- Mettez l'appareil hors circuit lorsque vous ne l'utilise pas.
- Portez des gants.

Risques résiduels

Meme en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaitre en rapport avec la construction et le modele de cet outil电量:

1. Lésions des poumons si aucun masque antipoussière ajust n'est porté.
2. Défi cience auditive si aucun casque anti-bruit approprié n'est porté.
3. Atteintes à la santé issues des vibrations main-bras, si l'appareil est utilisé pendant une longue période ou s'il n'a pas été employé ou entretenu dans les règles de l'art.

F

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Enlevez systématiquement la fi che de contact avant de paramétrer l'appareil.

Avant la mise en service, les recouvrements et dispositifs de sécurité doivent être montés dans les règles de l'art

5.1 Montage de la tubulure d'aspiration (fi g. 2/rep. 1)

Attention! Il faut absolument utiliser l'aspiration de poussière pour des raisons de santé.

Raccordez votre defonceuse à la tubulure d'aspiration (1) d'un aspirateur ou d'un dispositif d'évacuation de la poussière. Vous obtenez ainsi une aspiration de poussière optimele de la pierce à usiner. Les avantages: vous menagez l'appareil ainsi que votre propre santé. Youre zone de travail reste en outre propre et plus sur.
La poussière généraee par les travaux peut etre dangereuse. Veuilce respecter le chapitre des Consignes de security a ce propos.
L'aspirateur utilisé doit être approprié pour le matériel traité. Utilisez un aspirateur spécial si vous travaillés avec des matérielux dangereux pour la santé.
- Vissez à fond la tubulure d'aspiration (1) à l'aide des deux vis à tête noyée (f) sous le sabot de fraisage (2).
La tubulure d'aspiration peut etre raccordee a des apparereils d'aspiration (aspirateurs) avec un tuyau d'aspiration.
Le diamètre interieur de la tubulure d'aspiration s'elève à 35 mm. Fixez à partir un flexible d'aspiration à la tubulure d'aspiration.

5.2 Montage du recouvrement de protection (fi g. 3/rep. 24)

Montez le recouvrement de protection (24) comme représenté en fiigure 3.

5.3 Montage de la butée parallele (fi g. 4/rep. 21)

• Poussez les arbres de guidage (a) de la buttee parallele (21) dans les trous (b)du sabot de fraisage (2).
• Reglez la butée parallele (21) à la cote désiriée et serrez à fond à l'aide des vis à oreilles (3).

5.4 Montage de la pointe du compas (fig. 5)

• Vous pouvez fraiser des cercles à l'aide de la pointe du compas (13) et de son support.
• Serrez la pointe du compas (13) sur l'extremité de l'une des barres de guidage (a). Introduisez la barre de guidage (a) dans un trou (b) du sabot de fraisage (2). Fixez la barre de guidage (a) à l'aide des vis de fixation (3) sur le sabot de fraisage (2).
• Réglez le rayon désiré entre la pointe du compas (13) et la fraise.
• Positionnez la pointe du compas (13) au centre du cercle devant être faisé. Si nécessaire, desserrez la vis à oreilles (c) de la pointe du compas (13) et allongez ou raccourcissez la partie de la pointe du compas, tournée vers le bas (13).

5.5 Montage de la douille de guidage (fi g. 6-7/rep. 20)

Fixez la douille de guidage (20) aux deux vis à tete noyée (f) sur le sabot de fraisage (2).
Poussez la douille de guidage (20) avec l'anneau d'usure (b) le long du gabarit (c).
La pièce à usiner (d) doit être plus grande, à concurrence de la différence « Arête extérieure de l'annexe d'usure » et « Arête extérieure de la fraîse » (e) afin d'obtenir une copie exacte.

5.6 Montage/demontage de I'outil a fraiser (fi g. 8 - 11)

Attention! Retirez la fiche de contact.

Attention! Àproues les travaux avec la défonceuse, l'oull à fraiser reste très brulant pendant un temps relativement long.

Attention! Les raisées sont très coupantes. Portez toutes de gants de protection lorsqu'you manipuez les outils de fraisage.

• Dans cette défoncuse, on peut employer des frais dont le diamètre de la tige s'élevée à 6 et 8 mm. La plupart des frais sont disponibles dans ces deux tailles.

F

• Vous pouvez utiliser entre autres des frais dans les matérielles suivants :
  -HSS-Convient pour l'asinage de bois tendres
• TCT - Convient pour l'usinage de bois durs, d'agglomérés et de plastiques.
• Sélectionnez l'outil à fraiser convenant à votre application.
  Lors de la première utilisation de la fraise : Veuillez retarder l'emballage en matière plastique des têtes de fraises.
  Nettoyez I'ecrou, la pince de serrage et la tige de la fraise avant de les employer.
• Appuyez sur le blocage de broche (12) et faites s'encranter la broche en la tournant simultanément.
• Desserrez l'écrou de fixation (10) avec la clé à fourche (22).
  Le cas échéant, retirez la fraîse à démonter de la pince de serrage (23).
• Sélectionnez l'outil à fraiser convenant à votre application.
• Choisissez la pince de serrage convenant à la fraise可以选择 (23).
• Introduisez à partir la pince de serrage (23) et l'écrou (10) dans la broche de fraisage.
• Introduisez la tige de la fraise dans la pince de serrage.
• Maintenez le blocage de broche (12) enforcé.
• Resserrez l'écrou de serrage (10) à fond avec la clé à fourche (22).
  La fraise doit être introduite au moins sur 20 mm dans la pince de serrage (23).
• Contrôlez si l'outil de fraisage tient correctement et si sa concentricité est bonne avant la mise en service de l'appareil!

Attention! Avant la mise en service, ré-trez à nouveau les outils de réglage et de montage.

6. Commande

N'utilisez pas de fraises de mauvaise qualite ni de fraises endommagées. Utilisez uniquement des outils de faisage d'un diamètre de tige de 6 mm ou 8 mm. Il faut que les fraises soient en outre conques pour la vitesse de rotation à vide correspondante.
- Bloquez la pierce à usiner afin qu'elle ne soit pas catapultlée pendant le travail. Utilisez les dispositifs de serrage.
- Faites toujours passer le cable secteur en arrêté!
- Ne faissez jamais sur des pieces en métal, des vis ni des clous.

6.1 Interrupteur marche / arrêt (fi g. 12/rep. 4) Pour la mise en circuit, actionné le verrouillage de démarrage (5) et appuyez sur l'interrupteur Marche / Arrêt (4).

Pour la mise hors circuit, relâchez l'interrupteur Marche / Arrét (4).

6.2 Régulation de vitesse de rotation (Fig. 13/rep. 11)

La vitesse de rotation adequate dépend du materiau à traiter et du diamètre de la fraise. Avec l'interrupteur de réglage de vitesse (11), sélectionnez une vitesse de rotation dans la plage de 11.000 à 30.000 tr/mn. Vous pouvez sélectionner à partir de 7 positions d'interrupteur différèntes. Les vitesse de rotation dans les diverses positions d'interrupteurs sont les suivantes :

Position d'interrupteur 1: env. 11.000 tr/mn (vitesse de rotation minimale)

Position d'interrupteur 2: env. 12.000 tr/mn
Position d'interrupteur 3: env. 15.000 tr/mn
Position d'interrupteur 4: env. 18.000 tr/mn
Position d'interrupteur 5: env. 22.000 tr/mn
Position d'interrupteur 6: env. 26.000 tr/mn
Position d'interrupteur 7: env. 30.000 tr/mn
(nomber maximum de rotations)

Augmenter la vitesse de rotation :

Tournez le régulateur de vitesse de rotation (11) dans le sens positif.

Réduire la vitesse de rotation :

Tournez le régulateur de vitesse de rotation (11) dans le sens négatif.

F

6.3 Reglage de la profondeur de fraisage (fi g. 14-17)

• Mettez la machine sur la piece à usiner.
• Desserrez la vis à oreille (16) et la poignée de serrage (9).
  Déplacez lentement la machine vers le bas jusqu'à ce que la fraise touche la pièce à usiner.
• Serrez à fond la poignée de serrage (9).
• Mentre le réglage de précision (15) sur 0 conformément à la figure 17.
• Reglez la butée en fin de course de revolver (14) de manière que la butée de profondeur (19) se trouve au-dessus de la butée en fin de course réglée sur le plus bas niveau (a).
• Abaissez la butée de profondeur (19) jusqu'à ce qu'elle effleure la butée de fin de course (a). Ensuite, serrez à fond la vis à oreilles (16).
• Reglez le pointeur (17) sur le point zéro de la graduation (18).
• Desserrez la vis à oreille (16). Poussez la butée de profondeur (19) vers le haut, jusqu'à ce que le pointeur (17) indicate la profondeur de faisige désière sur la graduation (18). Resserrez les vis à oreille.
• Essayez le réglage en effectuant un fraisage d'essay sur un rebut.
• A produit, on peut réaliser un réglage de précision de la profondeur de fraisage. Pour ce faire, tournier le réglage de précision (15) sur la cote désirée.

Tourner le réglage de précision (15) dans le sens contraire de celui des aiguilles d'une montre : augmenter la profondeur de fraisage

Tourner le réglage de précision (15) dans le sens des aiguilles d'une montre : réduire la profondeur de fraisage

Faire tourner le réglage de précision (15) d'un trait de graduation correspond à modifiér la profondeur de fraisage de 0,04 mm, un tour complet correspond à 1 mm.

Lors de l'ajustage de précision (15), l'anneau inférieur (b) peut etre tourné séparation. Celapermit d'atteindre le point zéro sans modifi er l'ajustage de précision (16).Voir pour cela la fi gure 17 et procedez comme suit :

• Faites descendre l'anneau (b) en appuyant dessus.

Tenez l'anneau et tournez-le jusqu'à ce que vous ayez atteint la position souhaitée.
Relachez I'anneau.

6.4 Fprises

Assurez-vous qu'aucun objet n'est collé à la pièce à usiner afin d'éviter des dommages de la frais.
Connectez la fiche de contact à une prise appropriée.
Tenez l'appareil par ses deux poignées (7).
- Placez la défonceuse sur la pièce à usiner.
- Réglez la profondeur de perçage conformément au repère 6.3.
- Sélectionnez la vitesse de rotation conformément au repère 6.2 et mettez l'appareil sous tension. (voir repère 6.1)
- Testez les réglages de l'appareil en vous servant d'un rebut.
Laissez l'appareil atteindre sa vitesse pleine. Ce n'est qu'après que vous pouvez abaisser la fraîse jusqu'à sa hauteur de travail et bloquer l'appareil à l'aide de la poignée de serra-ge (9).

Sens de fraisage: La fraisse tourne dans le sens des aiguilles d'une montre. Il faut toujours que le fraisage se fasse dans le sens contraire de celui de la rotation afin d'eviter des accidents (figure 18).

Avance: Il est très important de Traitser la pièce à usiner avec une avance correcte. Nous vous conseillons de réaliser -avant le traitement de la pièce à usiner prévue- quelques fraisages tests sur une pièce de rebut du même genre. Ainsi, on peut tout simplement trouver la meilleure vitesse de traitement.

Avance trop lente :

la fraise peut tropCHAuff er. Si I'on travaill sur un
matiereau infl ammable, comme par exemple le
bois, la piece a usiner peut s'enfl ammer.

Avance trop rapide :

La fraise peut être endommagée. Qualité de fraisage : brute et accidentee.

Laissez la frais s'arrête complètement avant desterolir la pièce à usiner ou de ranger la défoncuse.

F

6.5 Fralsage par niveaux

En fonction de la durée du matériel àTRAitter et de la profondeur de fraisage, il faut proceder par étapes.

S'il faut effectuer un fraisage en plusieurs étapes, tournez alors le revolver de la butée fin de course (14) après avoir reglé la profondeur de fraisage conformément au repère 6.3 de manière que la butée de profondeur (19) se trouve au-dessus de la butée fin de course la plus élevé (a)
- Fraisez avec ce réglage. Àpres l'achèvement du premier passage de faisage, réglez le revolver de la butée de fin de course (14) de manière que la butée de profondeur (19) se trouve au-dessus de la butée en fin de course du centre (a). Réalissez également pour ce réglage un passage de+Fraise.
- Reglez à partir la butée de fin de course (a) et terminé le fraisage.

6.6 Fralsage de cercles avec la pointe du compas (13)

Pour fraisder des cercles autour d'un point central,
procedez comme suit:

Montez et reglez la pointe du compas (13) en fonction du repertoire 5.4.
- Placez la pointe du compas (13) sur le point central du cercle à fraiser et presser.
- RÉalissez le fraisage conformément au repère 6.4.

6.7 Fraisage avec la butée parallele (21)

Pour le fraisage le long d'une arrête droite de pièce à usiner, précédez comme suit :

Montez la butée parallele (21) conformément au repere 5.3
Guidez la butee parallele (21) le long du bord extérieur de la piece a usiner.
- RÉalissez le fraisage conformément au repère 6.4.

6.8 Fraisage mains libres

La défoncuse peut également être exploitée sans barres de guidage. Lors du faisage mains libres, vous pouvez réaliser des travaux de faisage créatis, comme par exemple des lettres.

Utilisez pour cela uniquement un réglage de fraisage très plat!
Attention lors du traitement de la pièce à usiner au sens de rotation du fraisage (fig. 18).

6.9 Profiler et affleurer (fig. 19)

Pour les fraisages à profilier (a) et à affleurer (b), on peut également utiliser des frais spéciales à anneaux d'usure.
Montez la fraise
- Approchez précautionnéusement la machine de la pierce à usiner.
- Guidez le tourillon de guidage ou le roulement à billes (c) le long de la pierce à usiner avec une légère pression.

Attention:

En fonction du matériel, précisé par étapes pour les profondeurs de fraisage plus importantes.

Maintenez la défonceuse des deux mains pour tous les travaux de fraisage.

7. Remplacement de la ligne de raccordement réseau

Si la ligne de raccordement reseau de cet ap-pareil est endommagée, il faut la faire replacer par le producteur ou son service après-vente ou par une personne de qualificationsemblable ain d'eviter tout risque.

F

8. Nettoyage, maintenance et commande de pieces de rechange

Retirez la fi che de contact avant tous travaux de nettoyage.

8.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommendons de nettoyer l'appareil directement après chaque utilisation.
  Nettoyez l'appareil régulierement à l'aide d'un chiffon humide et un peu de savon. N'utilise chaque produit de nettoyage ni détergeant; ils pourraient endommager les pieces en matières plastiques de l'appareil. Veilze à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénetration de l'eau dans un appareil électrique augmente le risque de décharge électrique.

8.2 Brosses à charbon

Si les brosses à charbon font trop d'étin celles, faites-les contrôle par des spécialistes en électricité. Attention! Seul un(e) spécialiste électricien(ne) est autorisé à replacer les brosses à charbon.

8.3 Maintenance

Aucune piece à l'intérieur de l'appareil n'a besoin de maintenance.

8.4 Commande de pieces de rechange :

Pour les commandes de pieces de rechange, veuillez indiquer les références suivantes:

Type de l'appareil
No. d'article de l'appareil
No. d'identification de l'appareil
No. de piece de rechange de la piece requise

Voutrouvez les prix et informations actuelles à l'adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être reintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matière divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la reglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissiez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

10. Stockage

Entreposez l'appareil et ses accessoires dans un endroit sometime, sec et a I'abri du gel tout comme inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

F

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures menagères!

Selon la norme européenne 2002/96/CE relative aux appeareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltes à part et apportés à un recyclage respectieux de l'environnement.

Possibilité de recyclage en alternative à la demande de renoivi :

Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuér à un recyclage effectué dans les régles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extrats, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifi cations techniques

F

Conditions de garantie

La société iSC GmbH ou le magasin de bricolage compétent garantit l'élimination des defaults ou le remplacement de l'appareil selon le plan qui suit, les droits de garantie légaux restent cependant in-changés.

Catégorie Exemple	Prestation de garantie
Défauts de matériel ou de construction		24 mois
Pièces d'usure* brosses à charbon 6 mois
Matériel de consommation/ pièces de consommation*	Fraises Garantie uniquement en cas de defaulted immédiat (24h après l'achat/sur presentation d'une preuve d'achat date)
Pièces manquantes 5 jours ouvrables

*Pas obligatoirement compris dans la livraison!

En ce qui concerne les pieces d'usure, les matériels de consommation et les pieces manquantes, la société iSC Gmbh ou le magasin de bricolage compétent garantit la réparation des defaults et la livraison complémentaire uniquement si les vices ont été déclarés dans un-delai de 24h (matériel de consommation), 5 jours ouvrables (pièces manquantes) ou 6 mois (pièces d'usure) après l'achat sur presentation d'une preuve d'achat datee.

En cas de vices de matériel ou de construction, nous vous demandons, dans le cas où cela est pris en compte par la garantie, de nous rendre l'appareil avec la carte de l'appareil ci-jointe entierement remplice. Il est important ce faisant de bien décrire l'erreur.

Répondez pour cela aux questions suivantes :

est-ce que I'appareil a fonctionné une fois ou etait-il defectieux desp le depart ?
- avez-vous remarqué quelque chose chez la panne (symptôme avant la panne)?
quel est le défaut de fonctionnement de I'appareil a votre avis (symptome principal)?

Décrivez ce défaut de fonctionnement.

F

Bon de garantie

Nos produits sont soumis à un contrôle de qualité très strict. Si cet apparéil avait toute fois ne pas fonctionner impeccablement, nous en serions désolés. Dans un tel cas, nous vous prions de bien pouvoir prendre contact avec notre service après-vente à l'adresse indiquée sur le bulletin de garantie. Nous restons également volontiers à votre disposition au nombre de téléphone de service indiqué plus bas.

Pour faire valoir une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie reglent les prestations de garantie supplémentaires. Vos droits de garantie legaux ne sont en rien alterés par la garantie presente. Notre prestation de garantie est gratuite.
2. La prestation de garantie s'applique exclusivement aux defaults occasionnés par des vices de fabrication ou de matériel et est limitée à l'élimination de ces defaults ou encore au remplacement de l'appareil. Veillez au fait que nos apparèils, conformément à leur affection, n' ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu depuis lors que l'appareil est utilisé à des activités dans des entreprises professionnelles,artisanales ou industrielles ou toute autre activité du même genre.Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d'une installation non conforme, du non-respect du mode d'emploi ( comme par exemple le raccordement à une mauvaise tension reseau ou a un mauvais type de courant),les applications abusives ou non conformes ( comme par exemple une surcharge de l'appareil ou encore l'emploi d'accessoires non homologues),le non-respect des prescriptions de maintenance et de sécurité,l'infiltration de corps étrangers dans l'appareil ( comme par exemple du sable, des pierres ou de la poussière),l'emploi de la force ou l'influence extérieure ( comme par exemple les dommages dus a une chute),ainsi que l'usure normale conforme à l'utilisation.Ceci est particulièrement valable pour les accumulateurs pour lesquels nous offrons toute fois une période de garantie de 12 mois.Le droit à la garantie disparait des lors que des interventions ont lieu sur l'appareil.
3. Le délambda de garantie s'élove à 2 ans et commence à la date de l'achat de l'appareil. Les demandes de garanties doivent être représentées avant écoulement du délambda de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Tout reconnaisance de demande de garantie après écoulement du délambda de garantie est exclue. La réparation ou l'échange de l'appareil n'entraine nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délambda de garantie, en raison de cette prestation, pour l'appareil ou pour toute autre piece de rechange intégrée. Ceci est également valable lorsqu'un service après-vente sur place a été consulté.
4. Pour faire reconnaîtreVote demandede garantie,veuillez nouen envoyer l'appareil defectieux franco de port à la adresse indiquée ci-dessous.Ajoutez a I'envoi I'origina du bon d'achat ou de tout autre preuve de I'achat datee.Veuillezdonctoutquienbienconserverlebond'achatenguisede preuve!Decrivez la raison de la reclamation le plus précisément possible.Si le default de I'appareil est compris dans notre prestation de garantie, nosvouretournerons sans delai un appeareil réparé ou encore un nouveau.

Bien entendu, nous sommes prêts également à réparer les apparciels défectueux contre remboursement des frais,ès lors que l'appareil n'est plus ou pas garanti. Pour ce faire,veillez envoyer l'appareil à notre adresse de service après-vente.

Pour les pieces d'usure/de consommation et les pieces manquantes, nous renvoyons aux restrictions de cette garantie conformément aux conditions de garantie de ce mode d'emploi.

1

6.8 Rucné frézovanie
