NÁVOD K OBSLUZE GCMT 3060 LD EINHELL

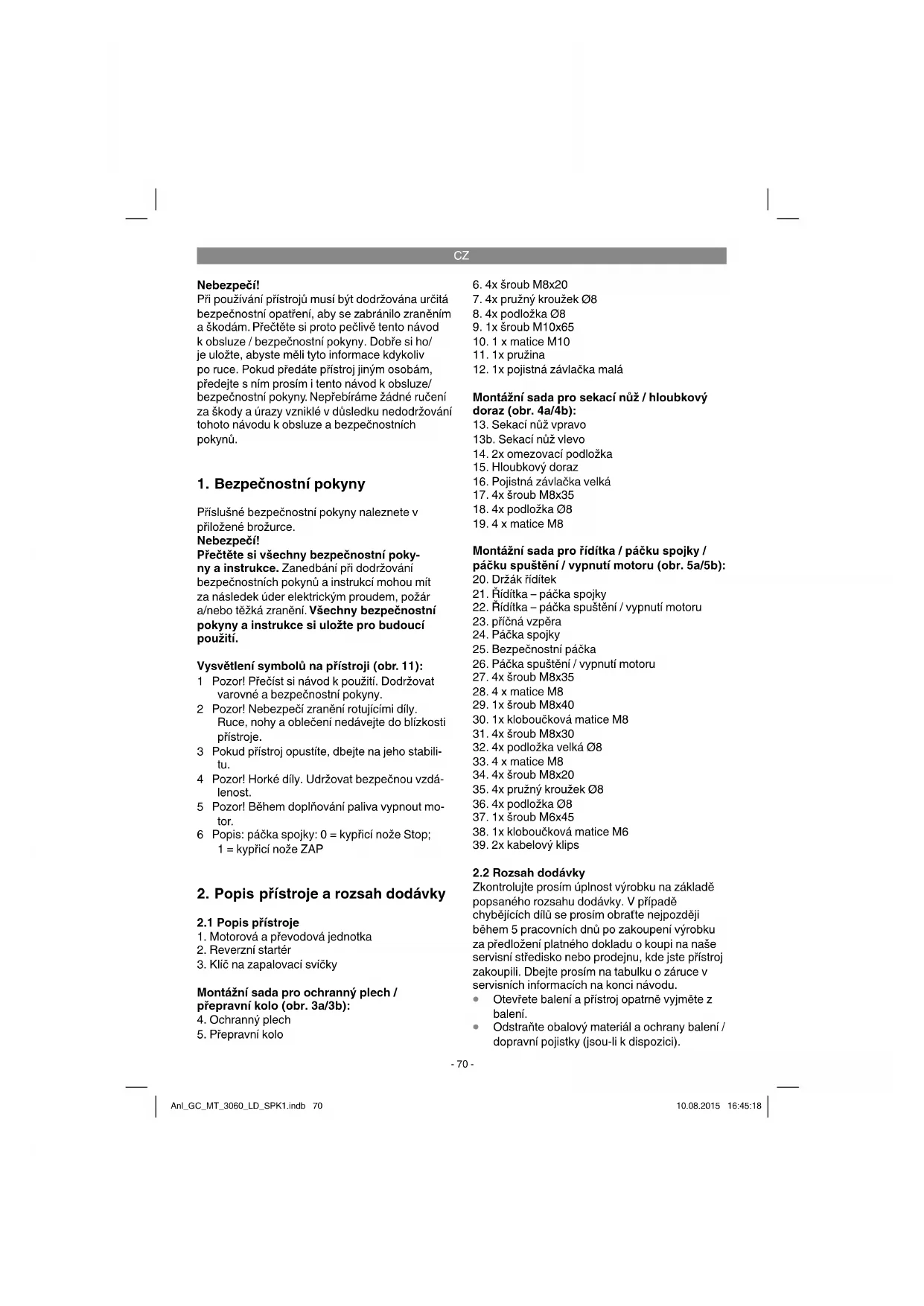

Nebezpečí! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce. Nebezpečí! Přečtěte si všechny bezpečnostní poky- ny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití. Vysvětlení symbolů na přístroji (obr. 11): 1 Pozor! Přečíst si návod k použití. Dodržovat varovné a bezpečnostní pokyny. 2 Pozor! Nebezpečí zranění rotujícími díly. Ruce, nohy a oblečení nedávejte do blízkosti přístroje. 3 Pokud přístroj opustíte, dbejte na jeho stabili- tu. 4 Pozor! Horké díly. Udržovat bezpečnou vzdá- lenost. 5 Pozor! Během doplňování paliva vypnout mo- tor. 6 Popis: páčka spojky: 0 = kypřicí nože Stop; 1 = kypřicí nože ZAP

2. Popis přístroje a rozsah dodávky

1. Motorová a převodová jednotka

3. Klíč na zapalovací svíčky

Montážní sada pro ochranný plech / přepravní kolo (obr. 3a/3b):

12. 1x pojistná závlačka malá

Montážní sada pro sekací nůž / hloubkový doraz (obr. 4a/4b):

13. Sekací nůž vpravo

13b. Sekací nůž vlevo

14. 2x omezovací podložka

16. Pojistná závlačka velká

Montážní sada pro řídítka / páčku spojky / páčku spuštění / vypnutí motoru (obr. 5a/5b):

21. Řídítka – páčka spojky

22. Řídítka – páčka spuštění / vypnutí motoru

25. Bezpečnostní páčka

26. Páčka spuštění / vypnutí motoru

30. 1x kloboučková matice M8

32. 4x podložka velká Ø8

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z balení.

Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici). Anl_GC_MT_3060_LD_SPK1.indb 70Anl_GC_MT_3060_LD_SPK1.indb 70 10.08.2015 16:45:1810.08.2015 16:45:18CZ

P řekontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte přístroj a příslušenství, zda neby- ly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí záruční doby. Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Originální návod k obsluze

3. Použití podle účelu určení

P řístroj je vhodný na kypření půdy na záhonech a polích. Bezpodmínečně dodržujte omezení uve- dená v dodatečných bezpečnostních pokynech. Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho dru- hu ručí uživatel/obsluhující osoba a ne výrobce. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

Záběr: ........................................................60 cm Kypřicí nůž Ø: .............................................26 cm Jízda vpřed: ....................................................... 1 Startovací systém: ......reverzní startovací zařízení Palivo: .................... normální bezolovnatý benzín Motorový olej: .......................... cca 0,6 l (10W30) Obsah nádrže: ....................................... cca 2,2 l Vibrace a

5. Před uvedením do provozu

Montáž ochranného plechu a přepravního kola

1. Nasaďte konstrukční díly tak, jak je popsáno

v bode 2.1 Popis přístroje.

2. Přepravní kolo (5) namontujte na motoro-

vou a převodovou jednotku (1) tak, jak je znázorněno na obr. 3c.

3. Namontujte ochranný plech (4) tak, jak je

znázorněno na obr. 3d.

4. Pružinu (11) a malou pojistnou závlačku (12)

namontujte tak, jak je znázorněno na obr. 3e. Montáž sekacích nožů a hloubkového dorazu

1. Nasaďte konstrukční díly tak, jak je popsáno

v bode 2.1 Popis přístroje.

2. Namontuje sekací nůž vpravo (13a), sekací

nůž vlevo (13b) a omezovací podložky (14) tak, jak je znázorněno na obr. 4c. Dbejte při tom na to, aby ostrá hrana sekacího nože (obr. 4d / pol. A) byla ve směru otáčení.

3. Namontujte hloubkový doraz (15) tak, jak je

znázorněno na obr. 4e a zajistěte ho velkou pojistnou závlačkou (16). Na začátku práce doporučujeme nastavit hloubkový doraz do střední z 3 možných poloh. Pokud by se pracovní hloubka změnila, posuňte polohu hloubkového dorazu nahoru nebo dolů. Anl_GC_MT_3060_LD_SPK1.indb 71Anl_GC_MT_3060_LD_SPK1.indb 71 10.08.2015 16:45:1810.08.2015 16:45:18CZ

Montáž řídítek, páčky spojky a páčky spuštění / vypnutí motoru

1. Nasaďte konstrukční díly tak, jak je popsáno

v bodě 2.1 Popis přístroje.

2. Namontujte držák řídítek (20) tak, jak je

znázorněno na obr. 5c/5d.

3. Namontujte páčku spojky (21) a páčku

spuštění / vypnutí motoru (pol. 22) tak, jak je znázorněno na obr. 5e.

4. Namontujte příčnou vzpěru (23) tak, jak je

znázorněno na obr. 5f.

5. Páčku spojky (24) namontujete jednoduše

dodržením následujících kroků: - Nasuňte plášť bowdenového lanka (obr. 5g / pol. A) do úchytky (obr. 5g / pol. B). Nastavte bowdenové lanko otáčením kontramatic na maximální délku. - Zachyťte bowdenové lanko (obr. 5h / pol. C) na páčku spojky (24) a páčku spojky na- montujte na řídítka. Zde dbejte na správnou polohu pojistné páčky. Proveďte zkoušku funkčnosti. Přitáhněte pojistnou páčku (25) k páčce spojky tak, jak je znázorněno na obr. 6d. Páčka spojky je odblokovaná a lze ji stisknout.

6. Nastavte délku bowdenového lanka tak, jak je

popsáno v odstavci 7.2.4.

7. Páčku spuštění / vypnutí motoru (26) namon-

tujte tak, jak je znázorněno na obr. 5i.

8. Namontujte kabelový klips (39) tak, jak je

znázorněno na obr. 5k. Pozor! Při prvním uvedení do provozu musí být naplněn motorový olej a palivo.

Zkontrolujte stav paliva a motorového oleje, eventuálně je doplňte.

P řesvědčte se, zda je kabel zapalování upevněn na svíčce.

Zkontrolujte bezprostřední okolí motorové plečky.

P řepravní kolo zvedněte nahoru a dbejte na to, aby čep rastrování zapadl do příslušného místa směrem dopředu (obr. 6a–6b).

Řídítka můžete nastavit podle výšky svého těla. Uvolněte šrouby (obr. 6c), nastavte kon- zoli a šrouby opět pevně utáhněte.

K uvedení kypřicích nožů do provozu vytáhněte bezpečnostní páčku (25) směrem nahoru, páčku spojky (24) zatlačte směrem dolů a držte ji v této poloze (obr. 6d). Po puštění páčky spojky se kypřicí nože zastaví (pokud se nezastaví, dodatečně nastavte lan- ko spojky). Spuštění motoru

1. Ujistěte se, že je kabel zapalování připojen na

2. Postavte se za plečku. Nastavte páčku

spuštění / vypnutí motoru (obr. 7 / pol. 26) do polohy I I. Při zahřátém motoru nastavte páčku spuštění / vypnutí motoru do polohy „zajíc“.

3. Motor spusťte pomocí reverzního startéru

(obr. 1/pol. 2). Při tomto kroku vytáhněte rukojeť o cca 10–15 cm (až je znát odpor), poté silně jedním tahem zatáhněte. Pokyn! Lanko nenechte vymrštit zpět. Pokyn! Při chladném počasí může být nutné star- tování několikrát zopakovat. Zastavení motoru Nastavte páčku spuštění / vypnutí motoru (26) do polohy STOP.

7. Čištění, údržba, uložení a

objednání náhradních dílů Nebezpečí! P řed všemi čisticími a údržbovými pracemi vytáhněte kabelovou koncovku zapalovací svíčky.

Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.

Doporučujeme přímo po každém použití přístroj vyčistit.

Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Anl_GC_MT_3060_LD_SPK1.indb 72Anl_GC_MT_3060_LD_SPK1.indb 72 10.08.2015 16:45:1810.08.2015 16:45:18CZ

Pozor: Přístroj okamžitě odstavte a obraťte se na autorizovaného odborného prodejce:

p ři nezvyklých vibracích nebo zvucích.

pokud se zdá, že je motor přetížen nebo má přerušovaný zážeh.

7.2.1 Údržba vzduchového fi ltru

Vzduchový filtr před každým použitím zkont- rolovat, vyčistit a pokud nutno vyměnit.

Vyjměte filtrační prvek (obr. 8a-8b).

Na čištění filtračního prvku se nesmí používat žádné agresivní prostředky nebo benzín.

Prvek vyčistit vyklepáním o otevřenou dlaň.

Montáž se provádí v opačném pořadí.

7.2.2 Údržba zapalovací svíčky

Svíčku poprvé zkontrolujte po 10 provozních ho- dinách, zda není znečištěná, a v případě potřeby ji vyčistěte pomocí měděného drátěného kartáče. Poté provádět údržbu každých 50 provozních hodin.

Nástrčku zapalovací svíčky (obr. 9) otáčením sundejte.

P řiloženým klíčem na svíčky odstraňte zapa- lovací svíčku (obr. 9/pol. D).

Montáž se provádí v opačném pořadí.

7.2.3 Výměna oleje / kontrola stavu oleje

(před každým použitím) Výměna motorového oleje by se měla provádět u motoru zahřátého na provozní teplotu.

Vytáhnout měrku oleje (obr. 10a/pol. E).

Otevřít vypouštěcí šroub oleje (obr. 10a/pol. F) a teplý motorový olej vypustit do záchytné nádoby.

Po vytečení starého oleje vypouštěcí šroub oleje zavřít.

Motorový olej doplnit až po horní značku měrky oleje (obr. 10b/H).

Pozor: Měrku oleje na kontrolu stavu oleje nezašroubovat, ale pouze až po závit zastrčit (H = max / L= min).

Starý olej musí být řádně zlikvidován.

7.2.4 Nastavení bovdenů

V pracovní poloze musí být možné páčku spojky lehce přitáhnout až k řidítkům. Pokud je přitom bovden moc silně napnutý, musí být prodloužen. K tomu povolit kontramatici naproti hlavnímu lan- ku, prodloužit šroubový spoj a kontramatici poté opět utáhnout (viz obr. 5g). Pokud kypřicí nože již nerotují, musí být šroubový spoj (analogicky k výše uvedenému popisu) zkrácen.

7.2.5 Převodovka motorové plečky

Převodovka je poháněna klínovým řemenem. Převodovka může být v případě potřeby oprave- na. Obraťte se na Váš zákaznický servis.

Než přístroj na delší dobu uložíte, vyprázdněte nádrž, přístroj vyčistěte a kovové díly ošetřete na ochranu před zrezivěním tenkým olejovým fi lmem. Přístroj skladujte v suché a čisté místnosti.

7.4 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Číslo artiklu přístroje

Identifikační číslo přístroje

Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.isc-gmbh.info

8. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství. Anl_GC_MT_3060_LD_SPK1.indb 73Anl_GC_MT_3060_LD_SPK1.indb 73 10.08.2015 16:45:1810.08.2015 16:45:18CZ

9. Plán vyhledávání chyb

Varovný pokyn: než začnete provádět inspekční nebo nastavovací práce, nejdříve vypnout motor a odpojit kabel zapalování. Varovný pokyn: pokud po nastavení nebo opravě motor několik minut běžel, myslete na to, že jsou vý- fuk a jiné díly horké. Tedy nedotýkat se, aby se zabránilo popálení. Porucha Možné příčiny Odstranění Neklidný chod, silné vibrování přístroje - povolené šrouby - defektní zapalovací svíčka - šrouby zkontrolovat - zapalovací svíčku vyměnit Motor neběží - defektní zapalovací svíčka - palivová nádrž prázdná - zapalovací svíčku vyměnit - doplnit palivo Motor běží neklidně - znečištěný vzduchový fi ltr - zapalovací svíčka znečištěná, de- fektní - vzduchový fi ltr vyčistit - zapalovací svíčku vyčistit, vyměnit Klesá pracovní síla - vůle spojky moc velká - uvolněný klínový řemen - nastavit lanko spojky - vyhledat autorizovaný servis Motor nelze spustit nebo po krátké době zhasne - začouzená zapalovací svíčka - žádné palivo - zapalovací svíčku vyčistit, - doplnit palivo Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH. Technické změ ny vyhrazeny Anl_GC_MT_3060_LD_SPK1.indb 74Anl_GC_MT_3060_LD_SPK1.indb 74 10.08.2015 16:45:1810.08.2015 16:45:18CZ

Servisní informace Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob- jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů. Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Kategorie Příklad Rychle opotřebitelné díly* Zapalovací svíčka, vzduchový fi ltr, kypřicí nože, klínový řemen, spojka, palivový fi ltr Spotřební materiál/spotřební díly* Chybějící díly

• není nutně obsaženo v rozsahu dodávky! V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás- ledující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)? Popište tuto chybnou funkci. Anl_GC_MT_3060_LD_SPK1.indb 75Anl_GC_MT_3060_LD_SPK1.indb 75 10.08.2015 16:45:1910.08.2015 16:45:19CZ

Záruční list Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím

nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného

výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod- nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vyloučeny:

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou. - Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem). - Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků poskytnutí záruky nahlaste prosím Váš defektní přístroj na: www.isc-

gmbh.info. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj. Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze. Anl_GC_MT_3060_LD_SPK1.indb 76Anl_GC_MT_3060_LD_SPK1.indb 76 10.08.2015 16:45:1910.08.2015 16:45:19SK

1. Bezpečnostné pokyny

1. Motorová/prevodová jednotka

7. 4x pružná podložka Ø8

12. 1x poistná závlačka malá

30. 1x uzatvorená matica M8

35. 4x pružná podložka Ø8

39. 2x káblová svorka

Skontrolujte, či obsah dodávky kompletný.

Bezpečnostné predpisy

2. Namontujte sekací nôž vpravo (13a), sekací

2. Postavte sa za kultivátor. Nastavte

štartovaciu/zastavovaciu páčku motora (obr.7/pol. 26) do polohy I I. V prípade teplé- ho motora nastavte štartovaciu/zastavovaciu páčku motora do polohy zajaca.

3. Naštartujte motor pomocou reverzného

7.2.1 Údržba vzduchového fi ltra
