AB 20 Ec - Klimaanlage Kärcher - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts AB 20 Ec Kärcher als PDF.
| Produkttyp | Professionelles Trockengebläse |
| Marke | Kärcher |
| Modell | AB 20 Ec |
| Verwendungszweck | Trocknen von wassergereinigten Böden, Wänden, Decken und Teppichen |
| Abmessungen (L x B x H) | 376 x 353 x 370 mm |
| Gewicht | 7,1 kg |
| Spannung | 220-240 V |
| Frequenz | 50 Hz |
| Phase | 1~ |
| Leistung | 120 W |
| Max. Luftdurchsatz | 1200 m³/h |
| Drehzahl | 1450 min⁻¹ |
| Strömungsgeschwindigkeit | 12 m/s |
| Schalldruckpegel | 67 dB(A) |
| Kabellänge | 7,5 m |
| Kabeltyp | H05RN-F 3x0,75 mm² |
| Materialien | Kunststoff, Gummi |
| Funktionen | 3 einstellbare Geschwindigkeiten (min, mittel, max) |
| Sicherheit | Hauptschalter, Schutz vor Stromschlag, automatische Abschaltung bei Störung |
| Wartung | Reinigen Sie regelmäßig das Gebläsegitter; Überprüfen Sie den Zustand des Kabels; Wartung durch autorisierten Kundendienst |
| Ersatzteile und Reparierbarkeit | Original Ersatzteile erhältlich auf www.kaercher.com |
| Garantie | Gemäß den länderspezifischen Bedingungen, deckt Material- und Verarbeitungsfehler ab |
| Zulassungen | CE, Einhaltung der EN-Normen |
Häufig gestellte Fragen - AB 20 Ec Kärcher
Benutzerfragen zu AB 20 Ec Kärcher
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Klimaanlage kostenlos im PDF-Format! Finden Sie Ihr Handbuch AB 20 Ec - Kärcher und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. AB 20 Ec von der Marke Kärcher.

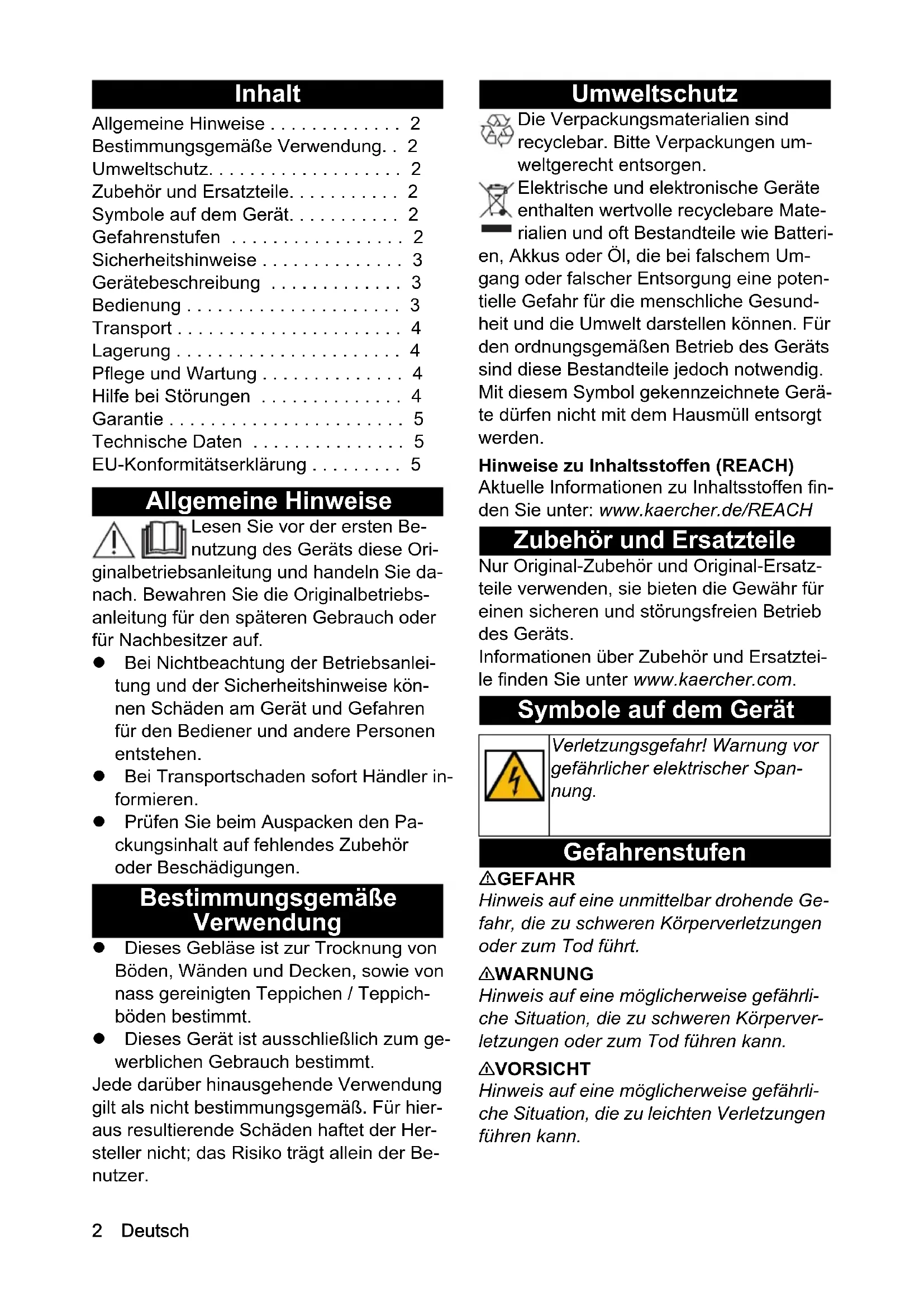

BEDIENUNGSANLEITUNG AB 20 Ec Kärcher
Allgemeine Hinweise 2
Bestimmungsgemäße Verwendung. . 2
Umweltschutz. 2
Zubehör und Ersatzteile. 2
Symbole auf dem Gerät. 2
Gefahrenstufen 2
Sicherheitshinweise 3
Gerätebeschreibung 3
Bedienung 3
Transport 4
Lagerung 4
Pflege und Wartung 4
Hilfe bei Störungen 4
Garantie 5
Technische Daten 5
EU-Konformitätserklärung ..... 5
Allgemeine Hinweise
Lesen Sie vor der ersten Be- nutzung des Geräts diese Originalbetriebsanleitung und handeln Sie da- nach. Bewahren Sie die Originalbetriebs- anleitung für den späteren Gebrauch oder für Nachbesitzer auf.
- Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise können Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen.
- Bei Transportschaden sofort Händler informieren.
- Prüfen Sie beim Auspacken den Packungsinhalt auf fehlendes Zubehör oder Beschädigungen.
Bestimmungsgemäße Verwendung
- Dieses Gebläse ist zur Trocknung von Böden, Wänden und Decken, sowie von nass gereinigten Teppichen / Teppichböden bestimmt.
- Dieses Gerät ist ausschließlich zum gewerblichen Gebrauch bestimmt.
Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko trägt allein der Benutzer.
Umweltschutz
Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.
Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH
Zubehör und Ersatzteile
Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.
Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.
Symbole auf dem Gerät
Verletzungsgefahr! Warnung vor gefährlicher elektrischer Spannung.
Gefahrenstufen
⚠️GEFAHR
Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.
⚠️WARNUNG
Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.
⚠VORSICHT
Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.
ACHTUNG
Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.
Sicherheitshinweise
⚠ GEFAHR ●Fassen Sie den Netzstecker oder das Gerät niemals mit nassen Händen an. ●Untersuchen Sie das Netzkabel regelmäßig auf Beschädigung, z. B. auf Rissbildung oder Alterung. Ersetzen Sie ein beschädigtes Netzkabel vor dem weiteren Gebrauch. ●Sie dürfen am Gerät keine Veränderungen vornehmen.
⚠️ WARNUNG ● Verwenden Sie das Gerät nur bestimmungsgemäß. Berücksichtigen Sie die örtlichen Gegebenheiten und achten Sie beim Arbeiten mit dem Gerät auf Dritte, insbesondere Kinder. ● Nur Personen, die in der Handhabung des Geräts unterwiesen sind oder Ihre Fähigkeiten zur Bedienung nachgewiesen haben und ausdrücklich mit der Benutzung beauftragt sind, dürfen das Gerät benutzen. ● Das Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden. ● Beaufsichtigen Sie Kinder, um sicherzustellen, dass sie nicht mit dem Gerät spielen. ● Kinder dürfen das Gerät nicht betreiben.
⚠ VORSICHT ●Lassen Sie das Gerät niemals unbeaufsichtigt, solange es nicht ausgeschaltet und der Netzstecker gezogen ist. ●Prüfen Sie das Gerät mit den Arbeitseinrichtungen vor jedem Betrieb auf ordnungsgemäßen Zustand und Betriebs- sicherheit. Verwenden Sie das Gerät nicht, wenn der Zustand nicht einwandfrei ist. ● Lassen Sie Reparaturen und den Einbau von Ersatzteilen nur vom zugelassenen Kundendienst durchführen, so vermeiden Sie Gefährdungen.
ACHTUNG ●Das Gerät darf nicht im Freien verwendet oder abgestellt werden.
Gerätebeschreibung
① Tragegriff
②Geräteschalter
③Gerätegehäuse
④Kabelaufbewahrung
⑤Gebläsegitter am Luftaustritt
⑥Luftaustritt
⑦Klappfuß
⑧Gummifuß
⑨Lufteintritt
⑩ Typenschild
⑪Netzkabel
Bedienung
⚠️GEFAHR
Verwirbelung von Gasen und Stäuben
Brand- und Explosionsgefahr
Betreiben Sie das Gerät nicht in der Nähe von brennbaren Gasen und explosiven Stäuben.
⚠️GEFAHR
Vergiftung durch Rauchgas
Angesaugtes Rauchgas verunreinigt die Umgebung.
Betreiben Sie das Gerät nicht in der Nähe von offenem Feuer.
Vermeiden Sie Abgasemissionen in der Nähe des Lufteintritts.
⚠️WARNUNG
Verletzungen durch starke Saugwirkung
Das Gerät erzeugt am Lufteintritt eine starke Saugwirkung, wodurch Gegenstände, Kleidungsstücke oder Haare angesaugt werden können.
Halten Sie Abstand zum Lufteintritt.
⚠️WARNUNG
Verletzungen durch starke Luftströmung
Das Gerät erzeugt am Luftaustritt eine starke Luftströmung, wodurch angesaugte Gegenstände mit hoher Geschwindigkeit herausgeschleudert werden können. Halten Sie Abstand zum Luftaustritt.
Hinweis
Ergreifen Sie geeignete Maßnahmen, um Wanderbewegungen des Geräts auf glatten Böden zu vermeiden.
Hinweis
Achten Sie bei der Aufstellung des Geräts darauf, dass die Gebläsegitter frei bleiben.
- Türen und Fenster soweit möglich öffnen, um die Ventilation zu verbessern.
Gerät aufstellen und ausrichten
-
Gerät auf ebenem Untergrund standfest aufstellen und ausrichten.
-
Bei Bedarf Klappfuß ausklappen.
Geräteschalter
| OFF Aus | |
| 3 Maximale | Leistung |
| 2 Mittlere Leistung | |
| 1 Minimale | Leistung |
Gerät einschalten
-
Netzstecker einstecken.
-
Gerät einschalten.
Trocknung
- Trocknung durchführen.
Gerät ausschalten
- Gerät ausschalten.
- Netzstecker ziehen.
Transport
⚠VORSICHT
Nichtbeachtung des Gewichts
Verletzungs- und Beschädigungsgefahr Beachten Sie beim Transport das Gewicht des Geräts.
- Netzkabel um Kabelaufbewahrung wickeln.
- Gerät am Tragegriff tragen.
- Gerät beim Transport in Fahrzeugen nach den jeweils geltenden Richtlinien gegen Rutschen und Kippen sichern.
Lagerung
⚠VORSICHT
Nichtbeachtung des Gewichts
Verletzungs- und Beschädigungsgefahr Beachten Sie bei der Lagerung das Gewicht des Geräts.
Das Gerät darf nur in Innenräumen gelagert werden.
Pflege und Wartung
⚠️GEFAHR
Gefahr eines Stromschlags
Verletzungen durch Berühren von stromführenden Teilen
Schalten Sie das Gerät aus.
Ziehen Sie den Netzstecker.
⚠VORSICHT
Gerät läuft nach
Verletzungen durch nachlaufendes Gebläse Warten Sie vor Wartungs- und Reparaturarbeiten ab, bis das Gebläse vollständig zum Stillstand gekommen ist.
- Gebläsegitter täglich auf Verschmutzung prüfen und ggf. reinigen.
- Geräteoberfläche regelmäßig mit einem feuchten Tuch reinigen.
Hilfe bei Störungen
⚠️GEFAHR
Gefahr eines Stromschlags
Verletzungen durch Berühren von stromführenden Teilen
Schalten Sie das Gerät aus.
Ziehen Sie den Netzstecker.
⚠VORSICHT
Gerät läuft nach
Verletzungen durch nachlaufendes Gebläse Warten Sie vor Wartungs- und Reparaturarbeiten ab, bis das Gebläse vollständig zum Stillstand gekommen ist.
Gebläse läuft nicht
- Steckdose und Sicherung der Stromversorgung prüfen.
- Netzkabel und Netzstecker des Geräts prüfen.
- Gerät einschalten.
Kundendienst
Kann die Störung nicht behoben werden, muss das Gerät vom Kundendienst überprüft werden.
Garantie
In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite)
Technische Daten
Elektrischer Anschluss
| Spannung V 220- | 240 |
Frequenz Hz 50
| Phase ~ 1 |
Maße und Gewichte
| Typisches Betriebsgewicht | kg 7,1 |
Länge mm 376
| Breite mm 353 | |
| Höhe | mm 370 |
Leistungsdaten Gerät
| Leistung | W | 120 |
| Luftmenge (max.) | m^3/h | 1200 |
| Drehzahl | 1/min | 1450 |
| Strömungsgeschwindigkeit | m/s | 12 |
Ermittelte Werte
| Schalldruckpegel L_pA | dB(A) | 67 |
| Unsicherheit K_pA | dB(A) | 1 |
Netzkabel
| H05RN-F mm | 2 | 3x0,75 |
| Teilenummer (EU) | 6.907-701.0 | |
| Kabellänge (EU) | m | 7,5 |
Technische Änderungen vorbehalten.
EU-Konformitätserklärung
Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.
Produkt: Gebläse
Typ: AB 20 Ec
Einschlägige EU-Richtlinien
2006/42/EC
2014/30/EU
Angewandte harmonisierte Normen
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 2015
EN 60335-1
EN 60335-2-80
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN 62233: 2008
EN ISO 12100: 2010
Angewandte nationale Normen
Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.
H. Jenner
Dokumentationsbevollmächtigter: S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
