Produkttyp	Stationärer Hochdruckreiniger
Marke und Modell	Kärcher HDC Standard
Betriebsdruck	8 MPa (80 bar) oder 16 MPa (160 bar) je nach Version
Maximaldruck (Sicherheitsventil)	13 MPa (130 bar) oder 20 MPa (200 bar) je nach Version
Durchfluss	4000 bis 8000 l/h je nach Modell
Stromversorgung	400 V Drehstrom, 50 Hz
Anschlussleistung	14 bis 46 kW je nach Version
Schutzart	IPX5, Schutzklasse I
Abmessungen (L × B × H)	1168 × 800 × 1469 bis 1881 mm je nach Version
Typisches Betriebsgewicht	318 bis 560 kg je nach Version
Maximale Zulauftemperatur	60 °C (Standard) oder 85 °C (Version H)
Mindest-/Maximalzulaufdruck	0,15 MPa (1,5 bar) / 0,6 MPa (6 bar)
Schalldruckpegel	74 bis 82 dB(A) je nach Version
Hand-Arm-Vibrationen (Pistolengriff)	3,63 m/s²
Trockenlaufschutz	Schutz durch Schwimmerschalter im Tank
Thermoschutz	Temperatursensor und Motorschutzschalter
Druckregelung	Überdruckventil und Drucksensor
Pumpenölwartung	Ölwechsel alle 500 Betriebsstunden, Ölstand wöchentlich prüfen
Frostschutz	Wasser ablassen und bei Frostgefahr mit Frostschutzmittel spülen
Reinigungsmittelzubehör	Geeignete Kärcher RM-Reihe (z.B. RM 55, RM 81)
Hochdruckanschluss	Einzelner Ausgang für Hochdruckschlauch

Häufig gestellte Fragen - HDC Standard Kärcher

Wie nehme ich den Kärcher HDC Standard in Betrieb ?

Öffnen Sie die Wasserversorgung, drehen Sie den Hauptschalter auf 1 und drücken Sie dann die Entriegelungstaste. Das Gerät ist betriebsbereit und startet automatisch, wenn ein Pistolengriff geöffnet wird.

Was tun bei einem Wasserleck an der Anlage?

Überprüfen Sie die Verschraubungen und Schläuche. Wenn ein Leck von mehr als 3 Tropfen pro Minute festgestellt wird, wenden Sie sich an den Kärcher-Kundendienst. Verwenden Sie das Gerät nicht, wenn ein größeres Leck vorhanden ist.

Welches Öl für die Hochdruckpumpe verwenden?

Verwenden Sie das Kärcher-Öl Art.-Nr. 6.288-016.0. Füllen Sie bei einem Ölwechsel 1 Liter ein. Prüfen Sie den Ölstand regelmäßig über die Anzeige.

Wie schütze ich das Gerät vor Frost?

Wenn das Gerät nicht in einem frostfreien Raum steht, lassen Sie das Wasser ab, indem Sie die Schläuche abschrauben, und lassen Sie das Gerät 1 Minute lang im Leerlauf laufen. Spülen Sie anschließend den Schwimmertank mit einem geeigneten Frostschutzmittel.

Was tun, wenn das Gerät nicht startet?

Überprüfen Sie zuerst die Stromversorgung und den Hauptschalter. Sehen Sie auf dem LCD-Display nach einem Fehlercode. Häufige Fehler sind Wassermangel (Code 40) oder ein ausgelöster Schutzschalter (Codes 10-13). Wenden Sie sich bei Bedarf an einen Elektriker oder den Kundendienst.

Wie stelle ich den Betriebsdruck ein?

Der Druck ist werkseitig voreingestellt. Sie können den Sollwert über das Menü des LCD-Displays anpassen (Tasten +, -, OK und ESC). Der maximale Druck wird durch das Sicherheitsventil begrenzt.

Welche Reinigungsmittel kann ich mit dem HDC Standard verwenden?

Verwenden Sie Kärcher-Reinigungsmittel aus der RM-Reihe, wie RM 55 (Universaldetergent) oder RM 81 (alkalisches Aktivwaschmittel). Beachten Sie die auf der Verpackung angegebenen Dosierungen (0,5 bis 8% je nach Produkt).

Wie reinige oder ersetze ich die Düse?

Wenn der Druck unzureichend ist, spülen Sie die Düse. Zum Austausch schrauben Sie sie von der Lanze ab und setzen eine passende Düse ein (Durchmesser je nach Modell). Verwenden Sie ausschließlich Original-Kärcher-Düsen.

Wann muss ich das Pumpenöl wechseln?

Der Ölwechsel sollte alle 500 Betriebsstunden (oder zweimal jährlich) durchgeführt werden. Verwenden Sie 1 Liter Kärcher-Öl Art.-Nr. 6.288-016.0 und prüfen Sie nach dem Auffüllen den Ölstand.

Wo finde ich Ersatzteile und Kundendienst?

Wenden Sie sich an das nächstgelegene Kärcher-Verkaufsbüro. Ein Wartungsvertrag kann abgeschlossen werden. Wenden Sie sich für Garantiereparaturen an den autorisierten Händler.

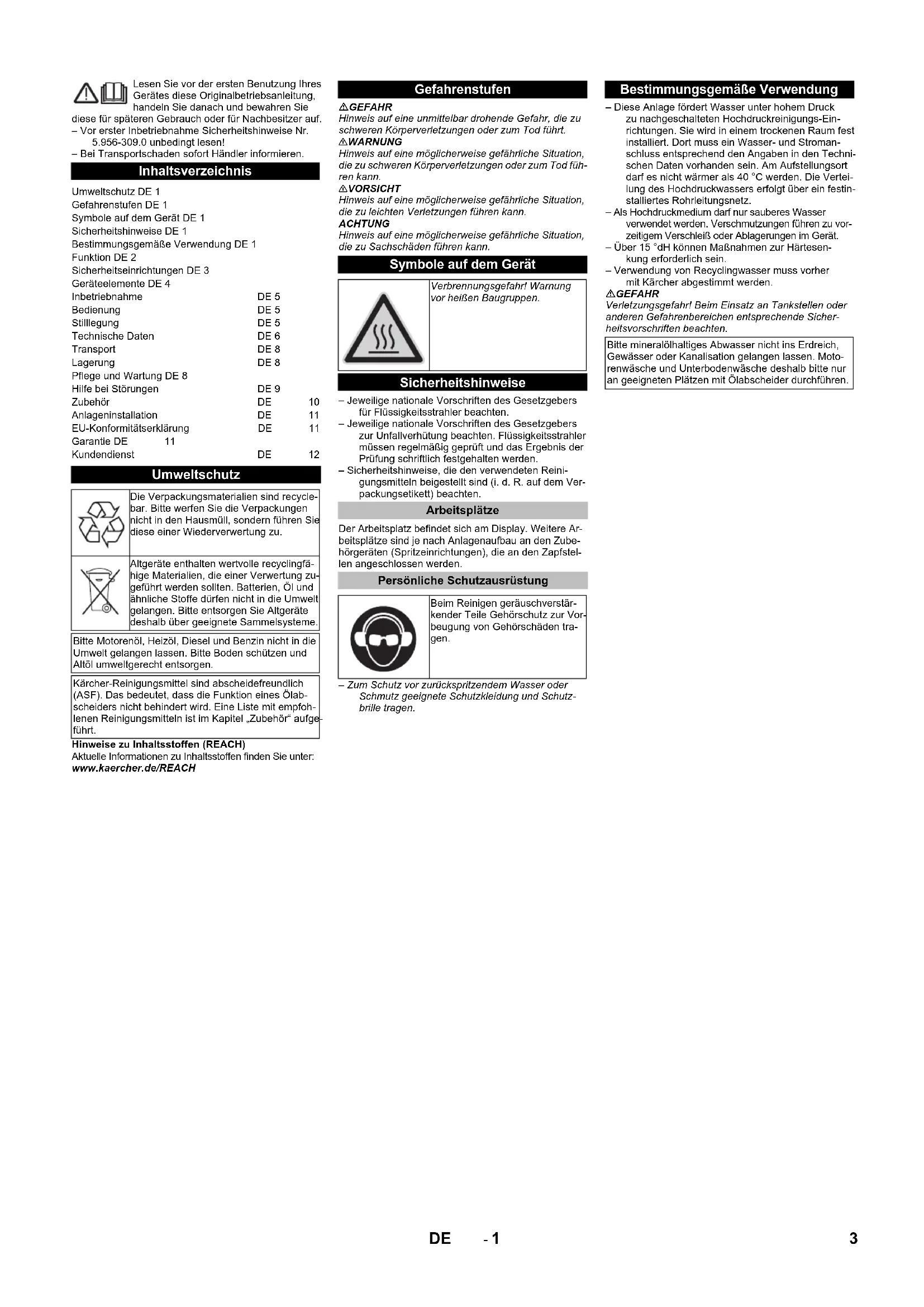

BEDIENUNGSANLEITUNG HDC Standard Kärcher

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie

diese für späteren Gebrauch oder für Nachbesitzer auf.

– Vor erster Inbetriebnahme Sicherheitshinweise Nr.

5.956-309.0 unbedingt lesen!

– Bei Transportschaden sofort Händler informieren.

Inhaltsverzeichnis

Umweltschutz DE 1

Gefahrenstufen DE 1

Symbole auf dem Gerät DE 1

Sicherheitshinweise DE 1

Bestimmungsgemäße Verwendung DE 1

Funktion DE 2

Sicherheitseinrichtungen DE 3

Geräteelemente DE 4

Inbetriebnahme	DE 5
Bedienung	DE 5
Stilllegung	DE 5
Technische Daten	DE 6
Transport	DE 8
Lagerung	DE 8
Pflege und Wartung DE 8
Hilfe bei Störungen	DE 9
Zubehör	DE
Anlageninstallation	DE
EU-Konformitätserklärung	DE
Garantie DE 11
Kundendienst	DE

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Bitte Motorenöl, Heizöl, Diesel und Benzin nicht in die Umwelt gelangen lassen. Bitte Boden schützen und Altöl umweltgerecht entsorgen.

Kärcher-Reinigungsmittel sind abscheidefreundlich (ASF). Das bedeutet, dass die Funktion eines Ölabscheiders nicht behindert wird. Eine Liste mit empfohlenen Reinigungsmitteln ist im Kapitel „Zubehör“ aufge führt.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Gefahrenstufen

GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

△WARNUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

△VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Symbole auf dem Gerät

Verbrennungsgefahr! Warnung vor heißen Baugruppen.

Sicherheitshinweise

– Jeweilige nationale Vorschriften des Gesetzgebers für Flüssigkeitsstrahler beachten.
- Jeweilige nationale Vorschriften des Gesetzgebers zur Unfallverhütung beachten. Flüssigkeitsstrahler müssen regelmäßig geprüft und das Ergebnis der Prüfung schriftlich festgehalten werden.
- Sicherheitshinweise, die den verwendeten Reinigungsmitteln beigestellt sind (i. d. R. auf dem Verpackungsetikett) beachten.

Arbeitsplätze

Der Arbeitsplatz befindet sich am Display. Weitere Arbeitsplätze sind je nach Anlagenaufbau an den Zubehörgeräten (Spritzeinrichtungen), die an den Zapfstellen angeschlossen werden.

Persönliche Schutzausrüstung

Beim Reinigen geräuschverstärkender Teile Gehörschutz zur Vorbeugung von Gehörschäden tragen.

- Zum Schutz vor zurückspritzendem Wasser oder Schmutz geeignete Schutzkleidung und Schutzbrille tragen.

Bestimmungsgemäße Verwendung

– Diese Anlage fördert Wasser unter hohem Druck zu nachgeschalteten Hochdruckreinigungs-Einrichtungen. Sie wird in einem trockenen Raum fest installiert. Dort muss ein Wasser- und Stromanschluss entsprechend den Angaben in den Technischen Daten vorhanden sein. Am Aufstellungsort darf es nicht wärmer als 40 °C werden. Die Verteilung des Hochdruckwassers erfolgt über ein festinstalliertes Rohrleitungsnetz.
– Als Hochdruckmedium darf nur sauberes Wasser verwendet werden. Verschmutzungen führen zu vorzeitigem Verschleiß oder Ablagerungen im Gerät.
– Über 15 °dH können Maßnahmen zur Härtesenkung erforderlich sein.
- Verwendung von Recyclingwasser muss vorher mit Kärcher abgestimmt werden.

⚠GEFAHR

Verletzungsgefahr! Beim Einsatz an Tankstellen oder anderen Gefahrenbereichen entsprechende Sicherheitsvorschriften beachten.

Bitte mineralölhaltiges Abwasser nicht ins Erdreich, Gewässer oder Kanalisation gelangen lassen. Motorenwäsche und Unterbodenwäsche deshalb bitte nur an geeigneten Plätzen mit Ölabscheider durchführen.

Funktion

Fließschema

1 Schmutzfänger (bauseits)
2 Temperaturfühler
3 Wassermangelsicherung
4 Schwimmerbehälter
5 Vordruckpumpe (Option)
6 Kurbelwellenpumpe
7 Sicherheitsventil
8 Elektromotor
9 Rückschlagventil
10 Hochdruckschlauch
11 Drucksensor für Hochdruck
12 Überströmventil
13 Strömungsschalter
14 Schwimmerventil
15 Absperrventil (bauseits)
16 Absperrventil (bauseits)

A Rohrleitung/Hochdruckausgang

B Wasserzulauf

C Überlauf

Wasserzulauf

Das Wasser wird vom Schwimmerbehälter zur Saugseite der Pumpe geführt. Der Wasserstand im Schwimmerbehälter wird durch das Schwimmerventil konstant gehalten. Bei Versagen des Schwimmerventils fließt das Wasser durch den Überlauf ab. Bei gestörter Wasserversorgung gibt die Wassermangelsicherung eine Fehlermeldung an die Steuerung.

Pumpen

Der Elektromotor treibt die Kurbelwellenpumpe an. Die Pumpe fördert das Wasser unter Hochdruck zur Druckseite.

Hochdruckseite

Das Hochdruckwasser gelangt durch das Überströmventil und den Drucksensor zum Hochdruckausgang. Anschließend folgt das Hochdrucknetz des Betreibers.

Druckregelung

Nicht entnommenes Wasser wird vom Überströmventil zum Schwimmerbehälter zurückgeleitet. Sind alle Verbraucher abgestellt, dann schaltet das Überströmventil komplett auf Rückfluss zum Schwimmerbehälter um. Übersteigt der Druck am Ausgang trotz Überströmventil den maximalen Betriebsdruck, dann öffnen die Sicherheitsventile.

Steuerung

• Mit der Entriegelungstaste wird die Betriebsbereitschaft des Gerätes hergestellt. Sinkt der Druck im System durch Öffnen einer Handspritzpistole unter den festgelegten Einschaltpunkt, werden die Hochdruckpumpen eingeschaltet.
  – Löst der Strömungsschalter am Überströmventil bei laufenden Hochdruckpumpen nach Schließen aller Handspritzpistolen aus, werden die Pumpen mit einer Verzögerung, die variabel einstellbar ist, wieder ausgeschaltet.
  – Befindet sich die Anlage in Bereitschaft und die Hochdruckpumpen sind nicht in Betrieb, wird ein Zeitgeber gestartet der die Bereitschaft der Anlage nach 6 Stunden zurücksetzt.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht außer Kraft gesetzt oder in ihrer Funktion umgangen werden.

Wassermangelsicherung Schwimmerbehälter

Die Wassermangelsicherung verhindert das Einschalten der Hochdruckpumpen bei Wassermangel.

Temperaturfühler

Der Temperaturfühler schaltet das Gerät bei Erreichen einer zu hohen Wassertemperatur ab.

Wicklungsschutzkontakt

Der Wicklungsschutzkontakt in der Motorwicklung des Pumpenantriebs schaltet den Motor bei thermischer Überbelastung ab.

Sicherheitsventil

• Das Sicherheitsventil öffnet, wenn das Überströmventil defekt ist.
  – Das Sicherheitsventil ist werkseitig eingestellt und plombiert. Einstellung nur durch den Kunden-dienst.

Überströmventil mit Strömungsschalter

• Werden sämtliche Handspritzpistolen geschlossen, öffnet das Überströmventil und die komplette Wassermenge fließt in den Schwimmerbehälter zurück. Die Hochdruckpumpen werden über den Strömungsschalter nach der eingestellten Verzögerungszeit abgeschaltet.
  – Die nicht abgenommene Wassermenge fließt über das Überströmventil in den Schwimmerbehälter zurück.

Drucksensor für Hochdruck

Wird die Handspritzpistole wieder geöffnet, laufen die Hochdruckpumpen über den Drucksensor für Hochdruck wieder an.

Geräteelemente

1 Schwimmerbehälter
2 Schwimmerventil
3 Wasseranschluss
4 Elektromotor
5 Sicherheitsventil
6 Druckspeicher
7 Ölablassschraube
8 Ölstandsanzeige
9 Ölbehälter
10 Hochdruckpumpe
11 Vordruckpumpe
(Option)
12 Rechtes Verkleidungsblech
13 Vorderes Verkleidungsblech
14 Linkes Verkleidungsblech
15 Display
16 Hochdruckschlauch
17 Temperaturfühler
18 Wassermangelsicherung
19 Überströmventil

20 Drucksensor für Hochdruck

21 Strömungsschalter

22 Hauptschalter

23 Schaltschrank

24 Hochdruckanschluss

Inbetriebnahme

⚠ GEFAHR

Verletzungsgefahr! Gerät, Zuleitungen, Hochdruckschlauch und Anschlüsse müssen in einwandfreiem Zustand sein. Falls der Zustand nicht einwandfrei ist, darf das Gerät nicht benutzt werden.

Bedienung

Sicherheitshinweise

Der Benutzer hat das Gerät bestimmungsgemäß zu verwenden. Er hat die örtlichen Gegebenheiten zu berücksichtigen und beim Arbeiten mit dem Gerät auf Personen im Umfeld zu achten.

Das Gerät niemals unbeaufsichtigt lassen, solange das Gerät in Betrieb ist.

⚠️GEFAHR

• Verbrühungsgefahr durch Heißwasser! Wasserstrahl nicht auf Personen oder Tiere richten.
• Verbrennungsgefahr durch heiße Anlagenteile! Bei Heißwasserbetrieb unisolierte Rohrleitungen und Schläuche nicht berühren. Strahlrohr nur an den Griffschalen festhalten.
• Vergiftungs- oder Verätzungsgefahr durch Reinigungsmittel! Hinweise auf den Reinigungsmitteln beachten. Reinigungsmittel für Unbefugte unzugänglich aufbewahren.

ΔGEFAHR

Lebensgefahr durch elektrischen Schlag! Richten Sie den Wasserstrahl nicht auf folgende Einrichtungen:

– Elektrische Geräte und Anlagen,
– diese Anlage selbst,
- alle stromführenden Teile im Arbeitsbereich.

Durch den aus dem Strahlrohr austretenden Wasserstrahl entsteht eine Rückstoßkraft. Durch das abgewinkelte Strahlrohr wirkt eine Kraft nach oben.

ΔGEFAHR

• Verletzungsgefahr! Der Rückstoß des Strahlrohres kann Sie aus dem Gleichgewicht bringen. Sie können stürzen. Das Strahlrohr kann umherfliegen und Personen verletzen. Sacheren Standplatz suchen und Pistole gut festhalten. Hebel der Handspritzpistole niemals festklemmen.
• Den Strahl nicht auf andere oder sich selbst richten, um Kleidung oder Schuhwerk zu reinigen.
• Verletzungsgefahr durch wegfliegende Teile! Wegfliegende Bruchstücke oder Gegenstände können Personen oder Tiere verletzen. Den Wasserstrahl nie auf zerbrechliche oder lose Gegenstände richten.
  – Unfallgefahr infolge Beschädigung! Reifen und Ventile mit einem Mindestabstand von 30 cm reinigen.

ΔGÊFAHR

Gefahr durch gesundheitsgefährdende Stoffe! Folgende Materialien nicht abspritzen, da gesundheitsgefährdende Stoffe aufgewirbelt werden können:

• Asbesthaltige Materialien,
• Materialien, die möglicherweise gesundheitsgefährdende Stoffe enthalten.

ΔGEFAHR

• Verletzungsgefahr durch austretenden, eventuell heißen Wasserstrahl! Nur Original Kärcher-Hochdruckschläuche sind optimal auf die Anlage abgestimmt. Bei Verwendung anderer Schläuche wird keine Gewähr übernommen.
• Gesundheitsgefahr durch Reinigungsmittel! Durch gegebenenfalls beigemischte Reinigungsmittel besitzt das vom Gerät abgegebene Wasser keine Trinkwasserqualität.
  – Gefahr von Gehörschäden durch Arbeiten an geräuschverstärkenden Teilen! In diesem Fall Gehörschutz tragen.

Gerätevibrationen

△WARNUNG

Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen in den Händen führen.

Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt:

– Persönliche Veranlagung zu schlechter Durchblutung (häufig kalte Finger, Fingerkribbeln).

– Niedrige Umgebungstemperatur. Warme Handschuhe zum Schutz der Hände tragen.
– Festes Zugreifen behindert die Durchblutung.
– Ununterbrochener Betrieb ist schlechter als durch Pausen unterbrochener Betrieb.

Bei regelmäßiger, langandauernder Benutzung des Gerätes und bei wiederholtem Auftreten entsprechender Anzeichen (zum Beispiel Fingerkribbeln, kalte Finger) empfehlen wir eine ärztliche Untersuchung.

Display

Hinweis: Der Text wird in englischer Sprache angezeigt.

A Entriegelungstaste

B LCD-Display

C Wert ändern (-) oder Cursor nach links bewegen

D Wert ändern (+) oder Cursor nach rechts bewegen

E Bestätigungstaste (OK)

F Abbrechen (ESC)

– Bei Betriebsbereitschaft der Anlage werden die aktuellen Betriebsstunden der Hochdruckpumpen abwechselnd mit dem Betriebsdruck angezeigt.
– Bei Auslösen von Fehlern werden diese im Display abwechselnd angezeigt (siehe „Hilfe bei Störungen“).

Betriebsbereitschaft herstellen

⚠GEFAHR

Verletzungsgefahr durch austretenden, eventuell heißen Wasserstrahl!

ΔGEFAHR

Hochdruckschlauch vor jedem Betrieb auf Schäden prüfen. Beschädigten Hochdruckschlauch unverzüglich austauschen.

→ Hochdruckschlauch, Rohrleitungen, Armaturen und Strahlrohr vor jeder Benutzung auf Beschädigung prüfen.
→ Schlauchkupplung auf festen Sitz und Dichtheit überprüfen.

Ausschalten im Notfall

→ Hauptschalter auf Stellung „0“ drehen.
→ Wasserzulauf schließen.
→ Handspritzpistole betätigen, bis das Gerät drucklos ist.

Gerät einschalten

→ Wasserzulauf öffnen.
→ Hauptschalter auf Stellung „1“ drehen.
→ Entriegelungstaste drücken.
→ Reinigung durchführen.

Hinwels: Bei einer Reinigungspause die über der eingestellten Verzögerungszeit (min. 30 Sekunden) liegt, stoppt das Gerät. Gleichzeitig wird eine 6 Stunden dauernde Betriebsbereitschaftszeit gestartet. Innerhalb der Betriebsbereitschaftszeit startet das Gerät automatisch durch den Druckabfall beim Öffnen der Handspritzpistole.

Betriebsbereitschaft wiederherstellen

→ Entriegelungstaste drücken.

Gerät ausschalten

→ Hauptschalter auf Stellung „0“ drehen.
→ Wasserzulauf schließen.
→ Handspritzpistole betätigen, bis das Gerät drucklos ist.
→ Handspritzpistole mit Sicherungsraste gegen unbeabsichtigtes Öffnen sichern.

Stilllegung

Bei längeren Betriebspausen oder wenn eine frostfreie Installation nicht möglich ist, folgende Maßnahmen durchführen (siehe Kapitel „Pflege und Wartung“, Abschnitt „Froutschutz“):

→ Wasser ablassen.
→ Gerät mit Frostschutzmittel durchspülen.
→ Hauptschalter abschalten und sichern.

Technische Daten

		HDC 40/8(2.509-605.0)	HDC 40/8 H(2.509-606.0)	HDC 60/8(2.509-611.0)	HDC 60/8 H(2.509-612.0)	HDC 80/8(2.509-619.0)	HDC 80/8 H(2.509-620.0)
Leistungsdaten
Arbeitsdruck MPa (bar) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8(80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80) 8 (80)
Max. Betriebsüberdruck (Sicherheitsventil)	MPa (bar) 13 (130)	13 (130) 13 (130)	13 (130) 13 (130) 13 (130)	(130)
Fördermenge l/h (l/min) 4000 (66)	6) 4000 (66,6) 6000	0 (100) 6000 (100)	8000 (133,3) 8000 (133,3)
Wasseranschluss
Zulaufmenge (min.)	l/h (l/min)	4000 (66,6)	4000 (66,6)	6000 (100)	6000 (100)	8000 (133,3)	8000 (133,3)
Zulaufdruck (min.) MPa (bar) 0,15	(1,5) 0,15 (1,5) 0	15 (1,5) 0,15 (1,5) 0	15 (1,5) 0,15 (1,5)
Zulaufdruck (max.) MPa (bar) 0,6	(6) 0,6 (6) 0,6 (6)	0,6 (6) 0,6 (6) 0,6 (6)
Zulauftemperatur (max.)	°C	60	85	60	85	60	85
Elektrischer Anschluss
Stromart	--	3~	3~	3~	3~	3~	3~
Frequenz	Hz	50	50	50	50	50	50
Spannung	V	400	400	400	400	400	400
Anschlussleistung	kW	14	15	19,5	21,5	27	28
Elektrische Absicherung (träge)	A	32	32	50	50	63	63
Schutzart	--	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Schutzklasse	--	I	I	I	I	I	I
Maximal zulässige Netzimpedanz	Ohm	0,273+j0,171	0,273+j0,171	0,248+j0,156	0,248+j0,156	0,223+j0,140	0,223+j0,140
Elektrozuleitung	mm2	4x 16	4x 16	4x 16	4x 16	4x 16	4x 16
Maße und Gewichte
Länge	mm	1168	1168	1168	1168	1168	1168
Breite	mm	800	800	800	800	800	800
Höhe	mm	1469	1469	1881	1881	1881	1881
Typisches Betriebsgewicht	kg	318,7	310,6	439,4	459,4	453,2	473,2
Ermittelte Werte gemäß EN 60335-2-79
Geräuschemission
Schalldruckpegel LpA	dB(A)	74	74	76	76	76	76
Unsicherheit KpA	dB(A)	1	1	1	1	1	1
Hand-Arm Vibrationswert
Handspritzpistole	m/s2	3,63	3,63 3,63	3,63	3,63 3,63
Strahlrohr	m/s2	7,52	7,52 7,52	7,52	7,52 7,52
Unsicherheit K	m/s2	1,0	1,0	1,0	1,0	1,0	1,0

Ausnahmegrund nach Verordnung (EU) 2019/1781 Anhang I Abschnitt 2 (12): a)

		HDC 40/16(2.509-603.0)	HDC 40/16 H(2.509-604.0)	HDC 60/16(2.509-609.0)	HDC 60/16 H(2.509-610.0)	HDC 80/16(2.509-617.0)	HDC 80/16 H(2.509-618.0)
Leistungsdaten
Arbeitsdruck MPa (bar) 16 (160)	16 (160) 16 (160)	16 (160) 16 (160) 16	(160)
Max. Betriebsüberdruck (Sicherheitsventil)	MPa (bar) 20 (200)	20 (200) 20 (200)	20 (200) 20 (200) 20	(200)
Fördermenge l/h (l/min) 4000 (66)	6) 4000 (66,6) 6000	0 (100) 6000 (100)	8000 (133,3) 8000 (133,3)
Wasseranschluss
Zulaufmenge (min.)	l/h (l/min)	4000 (66,6)	4000 (66,6)	6000 (100)	6000 (100)	8000 (133,3)	8000 (133,3)
Zulaufdruck (min.) MPa (bar) 0,15	(1,5) 0,15 (1,5) 0	15 (1,5) 0,15 (1,5) 0	,15 (1,5) 0,15 (1,5)
Zulaufdruck (max.) MPa (bar) 0,6	(6) 0,6 (6) 0,6 (6)	0,6 (6) 0,6 (6) 0,6 (6)
Zulauftemperatur (max.)	°C	60	85	60	85	60	85
Elektrischer Anschluss
Stromart	--	3~	3~	3~	3~	3~	3~
Frequenz	Hz	50	50	50	50	50	50
Spannung	V	400	400	400	400	400	400
Anschlussleistung	kW	22	22	34	35	45	46
Elektrische Absicherung (träge)	A	50	50	80	80	100	100
Schutzart	--	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Schutzklasse	--	I	I	I	I	I	I
Maximal zulässige Netzimpedanz	Ohm	0,180+j0,113	0,180+j0,113	0,158+j0,099	0,158+j0,099	0,138+j0,087	0,138+j0,087
Elektrozuleitung	mm2	4x 16	4x 16	4x 35	4x 35	4x 35	4x 35
Maße und Gewichte
Länge	mm	1168	1168	1168	1168	1168	1168
Breite	mm	800	800	800	800	800	800
Höhe	mm	1469	1469	1881	1881	1881	1881
Typisches Betriebsgewicht	kg	327,5	426,7	465,5	552,5	540,8	560,8
Ermittelte Werte gemäß EN 60335-2-79
Geräuschemission
Schalldruckpegel LpA	dB(A)	80	80	82	82	82	82
Unsicherheit KaA	dB(A)	1	1	1	1	1	1
Hand-Arm Vibrationswert
Handspritzpistole	m/s2	3,63	3,63 3,63	3,63	3,63 3,63
Strahlrohr	m/s2	7,52	7,52 7,52	7,52	7,52 7,52
Unsicherheit K	m/s2	1,0	1,0	1,0	1,0	1,0	1,0

Ausnahmegrund nach Verordnung (EU) 2019/1781 Anhang I Abschnitt 2 (12): a)

500 150 D 600 D

Darstellung HDC 80/16 H ohne Verkleidungsbleche
A Hochdruckanschluss
B Wasseranschluss
C Anschluss des Hauptstromkabels
D Mindestwandabstand

Transport

▲VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

→ Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

△VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten.

Pflege und Wartung

⚠ GEFAHR

Verletzungsgefahr! Bei allen Wartungs- und Reparaturarbeiten ist der Hauptschalter auszuschalten.

Wartungsplan

Zeitpunkt Tätigkeit betroffene Baugruppe Durchführung von wem
täglich Handspritzpistole prü-fen		Handspritzpistole Überprüfen, ob Handspritzpistole dicht schließt. Funktion der Sicherung gegen unbeabsichtigte Bedienung prüfen. Defekte Handspritzpistolen austauschen.	Schränkung gegen unbeabsichtigte Bedienung prüfen. Defekte Schläuche sofort auswechseln. Unfallgefahr!	Bediener
		Ausgangsleitungen, Schläuche zum Arbeitsgerät	Schläuche auf Beschädigung untersuchen. Defekte Schläuche sofort auswechseln. Unfallgefahr!	Bediener
wöchentlich oder nach 40 Betriebsstunden	Dichtheit der Anlage prüfen	gesamte Anlage Pumpe, Überströmventil und Leitungssystem auf Undichtigkeit überprüfen. Bei Öl unter der Pumpe oder bei Undichtigkeit von mehr als 3 Tropfen Wasser pro Minute, Kundendienst benachrichtigen. Leckagebohrungen freihalten.	Ist das Öl milchig, muss es gewechselt werden.	Bediener/Kundendienst
	Ölzustand prüfen	Ölstandsanzeige an der Pumpe	Ist das Öl milchig, muss es gewechselt werden.	Bediener
	Ölstand überprüfen	Ölstandsanzeige an der Pumpe	Ölstand der Pumpe überprüfen. Bei Bedarf Öl (Best.-Nr. 6.288-016) nachfüllen.	Bediener
monatlich oder nach 200 Betriebsstunden	Pumpe prüfen	Hochdruckpumpe	Pumpe auf Undichtigkeit überprüfen. Bei mehr als 3 Tropfen Wasser pro Minute, Kundendienst benachrichtigen.	Bediener
	Wassermangelsicherung prüfen	Schwimmerschalter im Schwimmerbehälter	Schwimmer der Wassermangelsicherung ca. 5 Sekunden nach unten drücken und Fehleranzeige auf Steuerplatine kontrollieren. Gegebenenfalls Ablagerungen entfernen.	Bediener
	Schwimmerventil prü-fen	Schwimmerbehälter	Wasserspiegel muss 40 mm unter dem Überlauf liegen. Bei geschlossenem Schwimmerventil darf kein Wasser austreten.	Bediener
	Nachlaufzeit prüfen.	Steuerung	Verbraucher (z.B. Handspritzpistolen) schließen. Nach der Nachlaufzeit muss die Pumpe abschalten.	Bediener
	Automatische Einschaltung prüfen	Drucksensor	Pumpe steht, da keine Wasserabnahme vorhanden ist. Handspritzpistole öffnen. Sinkt der Druck im Hochdrucknetz unter den Einschallpunkt, muss die Pumpe einschalten.	Bediener
	Schlauchschellen nachziehen	alle Schlauchschellen	Schlauchschellen mit Drehmomentschlüssel nachziehen. Anzugsdrehmoment bis 28 mm Nenndurchmesser = 2 Nm, ab 29 mm = 6 Nm.	Bediener
halbjährlich oder nach 500 Betriebsstunden	Ölwechsel	Hochdruckpumpe	Öl ablassen. 1 Liter neues Öl (Best.-Nr. 6.288-016.0) einfüllen. Füllstand an der Ölstandsanzeige kontrollieren.	Bediener
halbjährlich oder nach 1000 Betriebsstunden	Gerät auf Kalkablage-rungen untersuchen	gesamtes Wassersystem	Funktionsstörungen von Ventilen oder Pumpen können auf Verkalkung hinweisen. Gegebenenfalls Entkalkung durchführen.	Bediener mit Einweisung für Entkalkung
	Klemmen nachziehen	Schaltschrank	Alle Klemmen der Bauelemente im Hauptstromkreis nachziehen.	Elektriker
	Schwimmerventil prü-fen	Schwimmerbehälter	Wasserspiegel muss 40 mm unter dem Überlauf liegen. Bei geschlossenem Schwimmerventil darf kein Wasser austreten.	Kundendienst
jährlich	Sicherheitsüberprüfung	gesamte Anlage Sicherheitsüberprüfung nach den Richtlinien für Flüssigkeitsstrahler.	Sachkundiger

Wartungsvertrag

Mit dem zuständigen Kärcher-Verkaufsbüro kann ein Wartungsvertrag für das Gerät abgeschlossen werden.

Frostschutz

Das Gerät soll in frostgeschützten Räumen aufgestellt werden. Bei Frostgefahr, z. B. bei Installationen im Außenbereich, muss das Gerät entleert und mit Frostschutzmittel durchgespült werden.

Wasser ablassen

→ Wasserzulaufschlauch und Hochdruckschlauch abschrauben.
→ Gerät max. 1 Minute laufen lassen bis Pumpe und Leitungen leer sind.

Gerät mit Frostschutzmittel durchspülen

Hinweis: Handhabungsvorschriften des Frostschutzmittelherstellers beachten.

→ Handelsübliches Frostschutzmittel in Schwimmerbehälter bis oben hin einfüllen.
→ Auffangbehälter unter den Hochdruck-Ausgang stellen.
→ Gerät einschalten und so lange laufen lassen, bis die Wassermangelsicherung Schwimmerbehälter anspricht und das Gerät abschaltet.

Dadurch wird auch ein gewisser Korrosionsschutz erreicht.

Hilfe bei Störungen

ΔGEFAHR

Verletzungsgefahr! Bei allen Reparaturarbeiten ist der Hauptschalter auszuschalten.

A Fehlernummer

B Anzahl der aktuell anstehenden Fehler

Feh- lernummer	Fehlerbeschreibung Fehler- art
01 Steuerspannung fehlt 2
02 Display, keine Kommunikation 2
10 Motorschutzschalter Hoch- druckpumpe 1	1
11 Motorschutzschalter Hoch- druckpumpe 2	1
12 Motorschutzschalter Hoch- druckpumpe 3	1
13 Motorschutzschalter Hoch- druckpumpe 4	1
18 Wicklungsschutzkontakt Hoch- druckpumpe 1	1

19 Wicklungsschutzkontakt Hochdruckpumpe 2	1
20 Wicklungsschutzkontakt Hochdruckpumpe 3	1
21 Wicklungsschutzkontakt Hochdruckpumpe 4	1
26 Motorschutzschalter der Vordruckpumpe	2
30 Taster „Ein“ dauernd belegt (Eingang der Steuerung)	2
31 Taster „Ein“ dauernd belegt (Display)	2
32 Taster „Aus“ dauernd belegt (Eingang der Steuerung)	2
40 Wassermangel 2
41 Wassertemperatur zu hoch 2
42 Leckageabschaltung 1 (30 Minuten Dauerbetrieb)	2
43 Leckageabschaltung 2 (Kleinleckage)	2
45 Druck zu hoch (> 300 bar) 2
47 Überströmventil falsch eingestellt 2
48 HDC-Typ falsch eingestellt 2
50 Druckser sor für Hochdruck liefert kein Signal	2
51 Strömungsschalter Dauersignal 2
52 Temperaturfühler liefert kein Signal	2

– Fehlerart 1: Notbetrieb der Anlage mit restlichen Hochdruckpumpen.
- Fehlerart 2: Betriebsbereitschaft der Anlage wird abgeschaltet und Hochdruckpumpen werden ausgeschaltet.
- Tritt einer der oben genannten Fehler auf, kann das Gerät nach der Fehlerbeseitigung durch Betätigen der Entriegelungstaste wieder in Betrieb gesetzt werden.
Hinweis: Die 40 zuletzt aufgetretenen Fehler werden mit dem zugehörigen Datum und Uhrzeit gespeichert und können auf dem Display angezeigt werden.

A Datum des Fehlerereignisses
B Uhrzeit des Fehlerereignisses
C Fehlernummer
D Listenplatz des Fehlers
E Anzahl der gespeicherten Fehler

Störung Mögliche Ursache	Behebung	von wem
Gerät läuft nicht	Keine Spannung am Gerät vorhanden.	Elektrisches Netz überprüfen.	Elektriker
	Motorschutzschalter für Steuerung hat ausgelöst.	Motorschutzschalter prüfen.	Kundendienst
Pumpe startet während der Bereitschaftszeit nicht durch Öffnen der Handspritzpistole	Drucksensor für Hochdruck oder Kabel zum Drucksensor defekt.	Drucksensor oder Kabel austauschen.	Kundendienst
Gerät kommt nicht auf vollen Druck	Düse ausgespült.	Düse ersetzen.	Bediener
	Saugseitiges Rohrleitungssystem undicht.	Verschraubungen und Schläuche prüfen.	Bediener
	Sicherheitsventil undicht.	Einstellung prüfen, bei Bedarf neue Dichtung einbauen.	Kundendienst
	Überströmventil undicht oder zu niedrig eingestellt.	Ventilteile prüfen, bei Beschädigung austauschen, bei Verschmutzung reinigen.	Kundendienst
	Ventil in Pumpe defekt, Hochdruck-Magnet-ventil schließt nicht.	Defekte Bauteile austauschen.	Kundendienst
Hochdruckpumpe klopft, Manometer schwingt stark	Pumpe saugt Luft.	Saugsystem überprüfen und Undichtheit beheben.	Bediener
	Ventilteller oder Ventilfeder defekt.	Defekte Bauteile austauschen.	Kundendienst
	Vordruckpumpe verkalkt oder defekt.	Vordruckpumpe überprüfen.	Bediener
Überströmventil öffnet und schließt ständig bei 0-Abnahme	Leckage im Hochdruck-Rohrleitungssystem oder Handspritzpistole undicht.	Leckage suchen und abdichten.	Bediener
	Rückschlagventil bzw. Steuerkolben-Dichtung im Überströmventil undicht.	Überströmventil instandsetzen.	Kundendienst
Fehlernummer 01 wird angezeigt	Steuerplatine defekt, grüne LED's blinken nicht.	Steuerplatine überprüfen, bei Bedarf austauschen.	Kundendienst
Fehlernummer 10, 11, 12, 13 wird angezeigt	Überstromschutzschalter der entsprechen-den Hochdruckpumpe hat ausgelöst.	Überlastungsgrund beseitigen.	Kundendienst
Fehlernummer 18, 19, 20, 21 wird angezeigt	Thermofühler im entsprechenden Motor hat ausgelöst.	Überlastungsgrund beseitigen.	Kundendienst
Fehlernummer 26 wird angezeigt	Überstromschutzschalter der Vordruckpumpe hat ausgelöst.	Überlastungsgrund beseitigen.	Kundendienst
Fehlernummer 40 wird angezeigt	Wassermangelsicherung im Schwimmerbehälter hat angesprochen.	Wassermangel beseitigen.	Bediener
	Schwimmerventil klemmt.	Schwimmerventil auf Gängigkeit überprüfen.	Bediener
Fehlernummer 41 wird angezeigt	Temperaturfühler im Schwimmerbehälter hat angesprochen.	Wasserzulauftemperatur verringern.	Bediener
Fehlernummer 42 wird angezeigt	Hochdruck-Rohrleitungssystem ist undicht (Leckage).	Leckage suchen und abdichten.	Bediener
	Zu viele Verbraucher gleichzeitig geöffnet.	Einige Verbraucher schließen.	Bediener
	Drucksensor für Hochdruck defekt.	Drucksensor austauschen.	Kundendienst
Fehlernummer 43 wird angezeigt	Hochdruck-Rohrleitungssystem ist undicht (Leckage).	Leckage suchen und abdichten.	Bediener
	Drucksensor für Hochdruck defekt.	Drucksensor austauschen.	Kundendienst
Fehlernummer 45 wird angezeigt	Druck zu hoch (> 300 bar).	Falsche Düse eingesetzt. Richtige Düse einsetzen.	Bediener
	Drucksensor für Hochdruck defekt.	Drucksensor oder Kabel austauschen.	Kundendienst
Störung Mögliche Ursache Behebung	von wem
Fehlernummer 47 wird angezeigt (bei ausgelöstem Strömungsschalter ist der System-Istdruck deutlich niedriger als der Solldruck)	Überströmventil falsch eingestellt. Überströmventil richtig einstellen. Kundendienst
	Solldruck im Display-Menü falsch eingegeben.	Solldruck richtig eingeben. Kundendienst
	Drucksensor für Hochdruck defekt.	Drucksensor oder Kabel austauschen.	Kundendienst
Fehlernummer 48 wird angezeigt	HDC-Typ im Display-Menü falsch eingestellt.	HDC-Typ auf Standard stellen.	Kundendienst
Fehlernummer 50 wird angezeigt	Drucksensor für Hochdruck liefert kein Signal.	Drucksensor und Kabel überprüfen, gegebenenfalls austauschen. Platine A5 prüfen.	Kundendienst
Fehlernummer 51 wird angezeigt Strömu ngsschalter liefert Dauersignal, obwohl keine Pumpe läuft.		Strömungsschalter überprüfen, gegebenenfalls austauschen.	Kundendienst
Fehlernummer 52 wird angezeigt Températurfühler im Schwimmerbehälter liefert kein Signal.		Temperaturfühler und Kabel überprüfen, gegebenenfalls austauschen. Platine A5 prüfen.	Kundendienst

Zubehör

Reinigungsmittel

Reinigungsmittel erleichtern die Reinigungsaufgaben. In der Tabelle ist eine Auswahl von Reinigungsmitteln dargestellt. Vor Verarbeitung von Reinigungsmitteln müssen unbedingt die Hinweise auf der Verpackung beachtet werden.

Anwendungsbereich	Zielgruppe	Reinigungsmittel	Kärcher-Bezeichnung	Dosierung im Hochdruck
Schäumen	Nahrungsmittelindustrie/Zerlegebetriebe	Desinfektionsreiniger	RM 732	1-3%
		Desinfektionsmittel	RM 735	0,75-7%
		Schaumdesinfektionsreiniger, alkalisch	RM 734	2-5%
	Getränke-/Kellereibetriebe	Schaumreiniger, alkalisch	RM 58 ASF	1-2%
		Schaumreiniger, sauer	RM 59 ASF	1-2%
		Schaumdesinfektionsreiniger, alkalisch	RM 734	2-5%
	Kommune	Schaumreiniger außen, neutral	RM 57	1-2%
		Desinfektionsreiniger innen	RM 732	1-3%
	Landwirtschaft	Desinfektionsreiniger	RM 732	1-3%
		Desinfektionsmittel	RM 735	0,75-7%
Hochdruckreinigung	Getränke-/Kellereibetriebe	Universalreiniger	RM 55	0,5-8%
		Schaumdesinfektionsreiniger, alkalisch	RM 734	2-5%
	Kommune	Aktivwäsche, alkalisch	RM 81	1-5%
	Landwirtschaft	Aktivwäsche, alkalisch	RM 31	1-5%
		Aktivwäsche, alkalisch	RM 81	1-5%
	Schiffsausrüstung	Aktivwäsche, alkalisch	RM 81	1-5%
	Auto-/Lkw-Werkstatt	Aktivreiniger, alkalisch (Motor/Teile)	RM 31	1-5%
		Aktivwäsche, alkalisch (Fahrzeug Ober-/Unterwäsche)	RM 81	1-5%
Bodenreinigung	Nahrungsmittelindustrie/Zerlegebetriebe	Intensivgrundreiniger	RM 750	1-5%
		Bodengrundreiniger	RM 69	0,5-1%
	Getränke-/Kellereibetriebe, Kommune	Intensivgrundreiniger	RM 750	1-5%
		Bodengrundreiniger	RM 69	0,5-1%
	Auto-/Lkw-Werkstatt	Intensivgrundreiniger	RM 750	1-5%
		Bodengrundreiniger	RM 69	0,5-1%
	Schiffsausrüstung	Intensivgrundreiniger	RM 750	1-5%
		Bodengrundreiniger	RM 69	0,5-1%
Waschbürste	Kommune	Aktivwäsche außen, alkalisch	RM 81	1-5%
		Universalreiniger	RM 55	0,5-8%
	Auto-/Lkw-Werkstatt	Aktivwäsche, alkalisch (Fahrzeug Ober-/Unterwäsche)	RM 81	1-5%
	Schiffsausrüstung	Aktivwäsche außen, alkalisch	RM 81	1-5%

Anlageninstallation

Nur für autorisiertes Fachpersonal!

Montage

ACHTUNG

Um eine Überhitzung des Gerätes zu vermeiden, muss der Aufstellungsort ausreichend belüftet sein.

– Das Gerät darf nicht starr mit dem Wasserleitungs- oder dem Hochdruckrohrleitungsnetz verbunden werden. Die Verbindungsschläuche sind unbedingt zu montieren.
– Zwischen dem Wasserleitungsnetz und dem Verbindungsschlauch ist ein Absperrhahn vorzusehen.

Montage der Hochdruckleitungen

Bei der Montage sind die Vorgaben des VDMA-Einheitsblattes 24416 „Hochdruckreiniger; Festinstallierte Hochdruckreinigungssysteme; Begriffe, Anforderungen, Installation, Prüfung“ zu beachten (zu beziehen beim Beuth Verlag, Köln, www.beuth.de).

– Der Druckabfall in der Rohrleitung muss unter 1,5 MPa liegen.
– Die fertige Rohrleitung muss mit 32 MPa geprüft werden.
– Die Isolation der Rohrleitung muss bis 100 °C temperaturbeständig sein.

Wasserversorgung

ACHTUNG

Beschädigungsgefahr für die Anlage bei Versorgung mit ungeeignetem Wasser.

Hinweis: Verunreinigungen im Zulaufwasser können die Anlage beschädigen. Kärcher empfiehlt einen Wasserfilter mit Maschenweite < 80 µm zu verwenden.

Anforderung an die Qualität von Rohwasser:

pH-Wert 6,5...9,5
elektrische Leitfähigkeit < 2000 μS/cm
absetzbare Stoffe < 0,5 mg/l *
abfiltrierbare Stoffe (Korngröße unter 0,025 mm)	< 20 mg/l
Kohlenwasserstoffe < 20 mg/l
Chlorid < 300 mg/l
Calcium < 85 mg/l **
Gesamthärte < 15 °dH **
Eisen < 0,5 mg/l
Mangan < 0,05 mg/l
Kupfer < 0,02 mg/l
frei von üblen Gerüchen

* Probevolumen 1Liter / Absetzzeit 30 Minuten
** Bei höheren Werten sind Entkalkungsmaßnahmen nötig.
→ Wassereingang mit Wasserschlauch an das Wasserleitungsnetz anschließen.
– Die Leistung der Wasserversorgung muss mindestens 4000 l/h beim HDC 40/XX, 6000 l/h beim HDC 60/XX, 8000 l/h beim HDC 80/XX bei mindestens 0,15 MPa betragen.
– Geräte ohne Vordruckpumpe: Die Wassertemperatur muss unter 60 °C liegen.
– Geräte mit Vordruckpumpe: Die Wassertemperatur muss unter 85 °C liegen.

Elektrischer Anschluss

Hinweis: Einschaltvorgänge erzeugen kurzzeitig Spannungabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auftreten.

ACHTUNG

Die maximal zulässige Netzimpedanz am elektrischen Anschlusspunkt (siehe Technische Daten) darf nicht überschritten werden. Bei Unklarheiten bezüglich der an Ihrem Anschlusspunkt vorliegenden Netzimpedanz setzen Sie sich bitte mit Ihrem Energieversorgungsunternehmen in Verbindung.

• Anschlusswerte siehe Technische Daten und Typenschild.
  – Der elektrische Anschluss muss von einem Elektroinstallateur ausgeführt werden und IEC 60364-1 entsprechen.
  – Stromführende Teile, Kabel und Geräte im Arbeitsbereich müssen in einwandfreiem Zustand strahlwassergeschützt sein.

ΔGEFAHR

Zur Vermeidung von Elektrounfällen empfehlen wir, Steckdosen mit vorgeschaltetem Fehlerstrom-Schutzschalter (max. 30 mA Nennauslöse-Stromstärke) zu benutzen.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 2.509-xxx

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2009/125/EG

2011/65/EU

2014/30/EU

Angewandte harmonisierte Normen

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 61000-3-12: 2011

EN 61000-6-2: 2005

EN 61000-6-4: 2007

EN 62233: 2008

Angewandte Verordnung(en)

(EU) 2019/1781

5.957-926

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

In jedem Land gelten die von unserer zuständigen Vertriebs-Gesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an dem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte.

Kundendienst
Anlagentyp: Herstell-Nr.: Inbetriebnahme am:
Prüfung durchgeführt am:Befund:Unterschrift
Prüfung durchgeführt am:Befund:Unterschrift
Prüfung durchgeführt am:Befund:Unterschrift
Prüfung durchgeführt am:Befund:Unterschrift

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Relevante EU-direktiver

Alfred-Kärcher-Straße 28-40

B Antal aktuella fel

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2009/125/EG

2011/65/EU

2014/30/EU

Tillämpade harmoniserade normer

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 61000-3-12: 2011

EN 61000-6-2: 2005

EN 61000-6-4: 2007

EN 62233: 2008

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Seadme elemendid ET 4

Paigaldamisel tuleb järgida VDMA dokumenti 24416 Hochdruckreiniger; Festinstallierte Hochdruckreinigungssysteme; Begriffe, Anforderungen, Installation, Prüfung („Körgsurvepesurid; püsivalt paigaldatud körgsurve-puhastussüteemid; möisted, nõuded, installeerimine, kontroll“) (tellida kirjastusest Beuth Verlag, Köln, www.beuth.de).

Alfred-Kärcher-Straße 28-40

16 Augstspiediena šlütene

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40
