BEDIENUNGSANLEITUNG AF 100 Kärcher

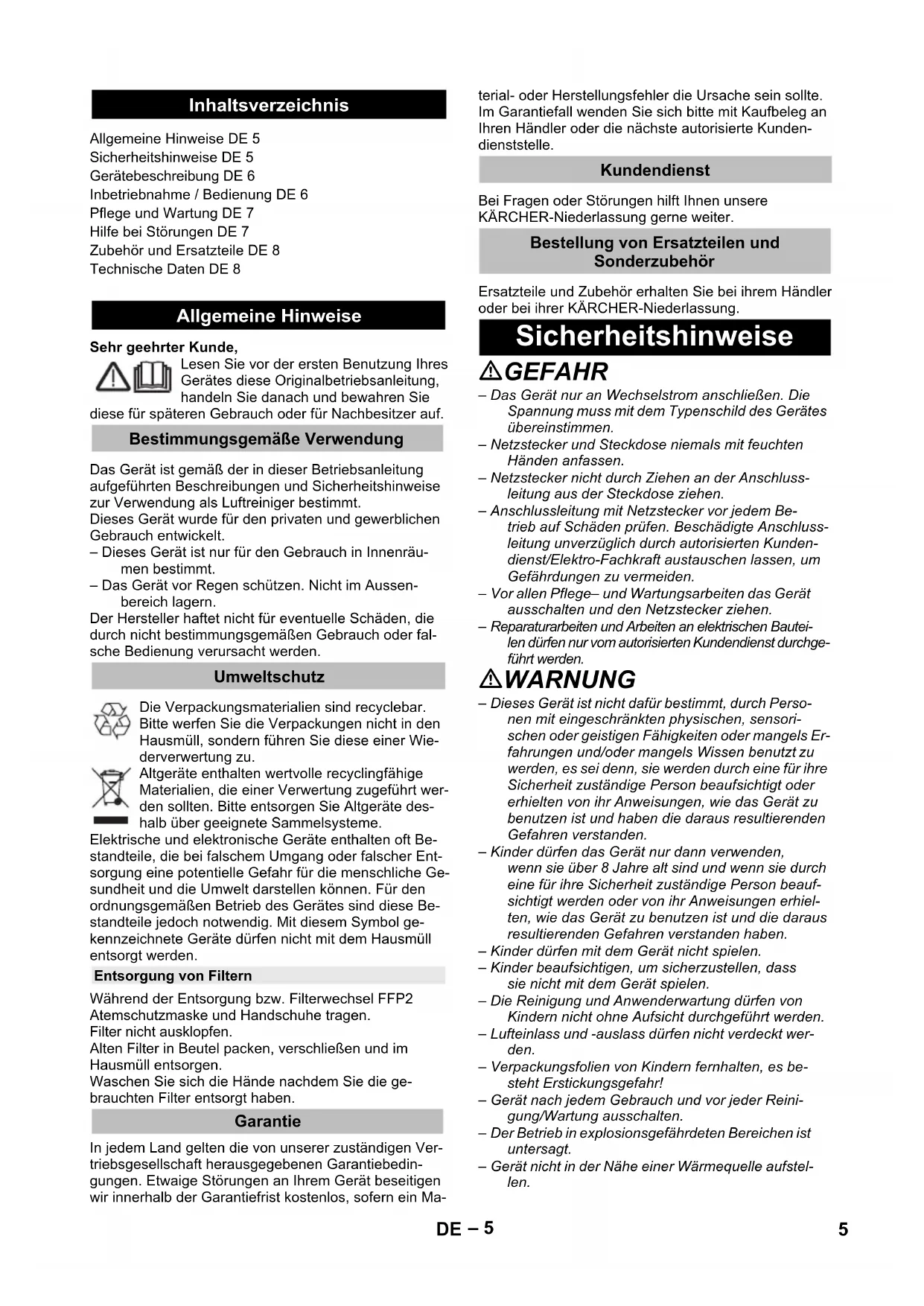

4– 5 Sehr geehrter Kunde, Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf. Das Gerät ist gemäß der in dieser Betriebsanleitung aufgeführten Beschreibungen und Sicherheitshinweise zur Verwendung als Luftreiniger bestimmt. Dieses Gerät wurde für den privaten und gewerblichen Gebrauch entwickelt. – Dieses Gerät ist nur für den Gebrauch in Innenräu- men bestimmt. – Das Gerät vor Regen schützen. Nicht im Aussen- bereich lagern. Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder fal- sche Bedienung verursacht werden. Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wie- derverwertung zu. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt wer- den sollten. Bitte entsorgen Sie Altgeräte des- halb über geeignete Sammelsysteme. Elektrische und elektronische Geräte enthalten oft Be- standteile, die bei falschem Umgang oder falscher Ent- sorgung eine potentielle Gefahr für die menschliche Ge- sundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Gerätes sind diese Be- standteile jedoch notwendig. Mit diesem Symbol ge- kennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Während der Entsorgung bzw. Filterwechsel FFP2 Atemschutzmaske und Handschuhe tragen. Filter nicht ausklopfen. Alten Filter in Beutel packen, verschließen und im Hausmüll entsorgen. Waschen Sie sich die Hände nachdem Sie die ge- brauchten Filter entsorgt haben. In jedem Land gelten die von unserer zuständigen Ver- triebsgesellschaft herausgegebenen Garantiebedin- gungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Ma- terial- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden- dienststelle. Bei Fragen oder Störungen hilft Ihnen unsere KÄRCHER-Niederlassung gerne weiter. Ersatzteile und Zubehör erhalten Sie bei ihrem Händler oder bei ihrer KÄRCHER-Niederlassung. GEFAHR – Das Gerät nur an Wechselstrom anschließen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen. – Netzstecker und Steckdose niemals mit feuchten Händen anfassen. – Netzstecker nicht durch Ziehen an der Anschluss- leitung aus der Steckdose ziehen. – Anschlussleitung mit Netzstecker vor jedem Be- trieb auf Schäden prüfen. Beschädigte Anschluss- leitung unverzüglich durch autorisierten Kunden- dienst/Elektro-Fachkraft austauschen lassen, um Gefährdungen zu vermeiden. – Vor allen Pflege– und Wartungsarbeiten das Gerät ausschalten und den Netzstecker ziehen. – Reparaturarbeiten und Arbeiten an elektrischen Bautei- len dürfen nur vom autorisierten Kundendienst durchge- führt werden. WARNUNG – Dieses Gerät ist nicht dafür bestimmt, durch Perso- nen mit eingeschränkten physischen, sensori- schen oder geistigen Fähigkeiten oder mangels Er- fahrungen und/oder mangels Wissen benutzt

werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist und haben die daraus resultierenden Gefahren verstanden. – Kinder dürfen das Gerät nur dann verwenden, wenn sie über 8 Jahre alt sind und wenn sie durch eine für ihre Sicherheit zuständige Person beauf- sichtigt werden oder von ihr Anweisungen erhiel- ten, wie das Gerät zu benutzen ist und die da raus resultierenden Gefahren verstanden haben. – Kinder dürfen mit dem Gerät nicht spielen. – Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen. – Die Reinigung und Anwenderwartung dürfen von Kindern nicht ohne Aufsicht durchgeführt werden. – Lufteinlass und -auslass dürfen nicht verdeckt wer- den. – Verpackungsfolien von Kindern fernhalten, es be- steht Erstickungsgefahr! – Gerät nach jedem Gebrauch und vor jeder Reini- gung/Wartung ausschalten. – Der Betrieb in explosionsgefährdeten Bereichen ist untersagt. – Gerät nicht in der Nähe einer Wärmequelle aufstel- len. Inhaltsverzeichnis Allgemeine Hinweise DE 5 Sicherheitshinweise DE 5 Gerätebeschreibung DE 6 Inbetriebnahme / Bedienung DE 6 Pflege und Wartung DE 7 Hilfe bei Störungen DE 7 Zubehör und Ersatzteile DE 8 Technische Daten DE 8 Allgemeine Hinweise Bestimmungsgemäße Verwendung Umweltschutz Entsorgung von Filtern Garantie Kundendienst Bestellung von Ersatzteilen und Sonderzubehör Sicherheitshinweise 5DE– 6 VORSICHT – Das Gerät ist kein Ersatz für angemessenes Lüften. – Gerät auf ebenem Untergrund standfest aufstellen und ausrichten. – Verwenden Sie ausschließlich Original KÄRCHER Ersatzteile. – Verwenden sie das Gerät nicht in feuchter Umge- bung oder in Räumen mit hohen Umgebungstem- peraturen, z.B. im Badezimmer, Küche. GEFAHR Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod füh- ren kann. 몇 VORSICHT Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann. ACHTUNG Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann. Prüfen Sie beim Auspacken den Packungsinhalt auf fehlendes Zubehör oder Beschädigungen. Benachrich- tigen Sie bei Transportschäden bitte Ihren Händler. Abbildungen siehe Ausklappseite! 1 Filterabdeckung vorn 2 Vorfilter 3 Hauptfilter 4 Filterabdeckung hinten 5 Luftauslass 6 Digitalanzeige 7 Bedienfeld 8 Luftqualitätsanzeige 9 Griffe Filterabdeckungen 10 Abdeckung Luftqualitätssensor 11 Netzanschluss 12 Bedientaste Ein/Aus 13 Bedientaste Manueller Modus 14 Bedientaste Automatischer Modus 15 Bedientaste Nachtmodus 16 Filterwechselanzeige ACHTUNG Gerät immer mit eingesetzten Vor- und Feinfiltern be- treiben. Abbildung Vor der Erstinbetriebnahme müssen die im Gerät bereits eingesetzten Feinfilter ausgepackt werden. Netzanschlussleitung an Gerät einstecken Netzstecker in Steckdose einstecken. Alle Bedientaster am Bedienfeld und die Luftquali- tätsanzeige leuchten kurz auf und erlöschen wieder. Bedientaste Ein/Aus betätigen, um das Gerät ein- zuschalten. Hinweis – Wenn das Gerät eingeschaltet wird, misst der inte- grierte Luftqualitätssensor automatisch die Luft- qualität im Raum. – Gewünschten Modus durch Drücken der jeweiligen Bedientaste an Bedienfeld einstellen. Wenn der automatische Modus aktiviert ist, wählt das Gerät die entsprechende Gebläsegeschwindigkeit für die gemessene Luftqualität aus. Bedientaste Ein/Aus betätigen, um das Gerät ein- zuschalten. Bedientaste Automatischer Modus betätigen. Entsprechende Taste leuchtet auf. Hinweis – Der integrierte Luftqualitätssensor misst die Luft- qualität und wählt automatisch die richtige Ge- schwindigkeitsstufe, um die bestmögliche Luftqua- lität im Raum zu gewährleisten. – Sobald die Luft sauber ist schaltet das Gerät auf geringe Lüftergeschwindigkeit. Wenn der manuelle Modus aktiviert ist, können Sie die Lüftergeschwindigkeit manuell einstellen. Bedientaste Ein/Aus betätigen, um das Gerät ein- zuschalten. Bedientaste Manueller Modus betätigen. Entsprechende Taste leuchtet auf. Hinweis – Durch mehrmaliges Betätigen kann die Lüfterge- schwindigkeit in 3 Stufen eingestellt werden. Wenn der Nachtmodus aktiviert wird, werden Bedien- feld- und Anzeigeelemente abgeschaltet. Das Gerät bleibt in Betrieb und die Lüftergeschwindig- keit wechselt in die niedrigste Stufe. Durch Berühren des Bedienfelds wird die Gerätebe- leuchtung wieder aktiviert. Bedientaste Ein/Aus betätigen, um das Gerät ein- zuschalten. Bedientaste Nachtmodus betätigen. Entsprechende Taste leuchtet auf. Bedienfeld- und Anzeigeelemente schalten zeitver- zögert ab. Gefahrenstufen Gerätebeschreibung Inbetriebnahme / Bedienung Erstinbetriebnahme Inbetriebnahme Bedienfeld Automatischer Modus Manueller Modus Anzeige Lüftergeschwindigkeit ein Lüfterflügel gering zwei Lüfterflügel mittel drei Lüfterflügel hoch Nachtmodus 6 DE– 7 Bedientaste Ein/Aus betätigen, um das Gerät ein- zuschalten. Luftqualitätsanzeige leuchtet: Blau: Sehr gute Luftqualität (PM2.5 unter 60 µg/m

Gelb: Mittelmäßige Luftqualität (PM2.5 zwischen 60 und 160 µg/m

Rot: Schlechte Luftqualität (PM2.5 über 160 µg/m

– Zeigt den aktuellen Wert des Feinstaubgehaltes (PM2,5) an. – Zeigt die Restlaufzeit des Filters in Prozent an. Hinweis – Die Filterlaufzeit ist vom täglichen Nutzungsverhal- ten und von der Luftqualität abhängig. – Unabhängig von der Anzeige wird ein jährlicher Fil- terwechsel aus hygienischen Gründen empfohlen. Bei Aufleuchten der Filterwechselanzeige: siehe Pflege und Wartung. Hinweis – Falls die Restlaufzeit des Filters weniger als 72 Stunden beträgt, blinkt die Filterwechselanzeige 2 mal pro Sekunde. – Wenn das Ende der Filterlebensdauer erreicht ist, leuchtet die Filterwechselanzeige dauerhaft. Das Gerät arbeitet weiter. – In Gegenden mit überwiegend hoher Luftfeuchtig- keit (> 60%) kann es zu Geruchsbildung am Filter kommen. In solchen Fällen empfehlen wir, die Fil- ter vorzeitig auszutauschen. Bedientaste Ein/Aus betätigen, um das Gerät aus- zuschalten. Gerät in trockenen Räumen aufbewahren. Vor Arbeiten am Gerät immer zuerst den Netzste- cker ziehen. Das Gerät mit einem trockenen weichen Tuch ab- wischen. Bei Bedarf Vorfilter reinigen. Bei Aufleuchten der Filterwechselanzeige: Abbildung Filterabdeckungen an Griffen öffnen und abneh- men. Im eingebauten Zustand Vorfilter (z. B. mit Staub- sauger bzw. Saugpinsel) reinigen. Vorfilter oben entriegeln und dann entnehmen. Hauptfilter an Grifflasche aus Gerät ziehen und er- neuern. Hinweis – Es müssen immer beide Vorfilter gereinigt werden. – Der Vorfilter ist abwaschbar. – Es müssen immer beide Hauptfilter erneuert wer- den. Abbildung Hauptfilter aus der Verpackung nehmen. Hauptfilter in das Gerät einsetzen. Grifflasche muss von außen sichtbar sein. Führungsnasen des Vorfilters in die unteren Aus- sparungen einführen. Vorfilter vorsichtig oben und seitlich einrasten. Führungsnasen der Filterabdeckung in die unteren Aussparungen einführen. Filterabdeckung oben schließen. Um nach einem Filterwechsel die Filterwechselan- zeige wieder auf 100% Filterlaufzeit zurückzuset- zen, muss die Taste Filterwechselanzeige im Standby-Modus 5 Sekunden gedrückt werden. Hinweis – Solange das Ende der rechnerischen Filterlebens- dauer noch nicht erreicht ist, leuchtet die Taste Fil- terwechselanzeige nicht auf. Um vorzeitig die Fil- terlaufzeit auf 100% zurückzusetzen, muss die Taste Filterwechselanzeige 5 Sekunden lang ge- drückt werden

Da die Position der unbeleuchteten Taste schwer erkennbar ist, kann die Position durch Aus- und Einstecken des Netzsteckers sichtbar gemacht werden. Dabei leuchtet die Taste kurz auf, sodass man sich die Position merken kann. Netzkabel einstecken. Filterabdeckungen schließen. Falls der Fehler weiterhin besteht: Bedientaste Ein/Aus nicht mehr betätigen. Kundenservice kontaktieren. Sicherstellen dass alle Filter richtig eingesetzt sind. Vorfilter reinigen. Luftqualitätsanzeige Digitalanzeige Filterlaufzeit Filterwechselanzeige Betrieb beenden Gerät aufbewahren Pflege und Wartung Filterwechsel Filterwechselanzeige zurücksetzen Hilfe bei Störungen Gerät läuft nicht Luftqualität verbessert sich nicht Luftstrom am Luftauslass ist nicht mehr so stark 7DE– 8 Technische Änderungen vorbehalten! Zubehör und Ersatzteile Filterart Teilenummer Anwendung Universal Solution (Serienausstattung bei 1.024-810.0) 2.863-029.0 Filtert alle Schadstoffe aus der Luft, verbessert die Raumluft umfassend. Allergy Solution 2.863-030.0 Filtert effektiv Allergene wie Pollen, Haare, Milben und Gerüche. Geeignet für Allergiker. TVOC Solution 2.863-032.0 Filtert effektiv gesundheitsschädliche Gase wie Formaldehyd. Geeignet für neu eingerichtete Räume, z.B. mit neuen Möbeln und Teppichen. Smog Solution 2.863-033.0 Filtert schädliche Partikel effektiv aus der Luft. Geeignet für die Verbesserung der Raumluftqualität bei Smog. Health Solution 2.863-034.0 Fängt in der Luft vorhandene Bakterien effektiv ein und verhindert ihre Verbrei- tung und Vermehrung effektiv. Geeignet für die Erkältungszeit und bei Gesund- heitsproblemen. High Protect 13 So- lution (Serienausstattung bei 1.024-812.0) 2.863-038.0 Filtert Stäube, Feinstäube, Partikel, Aerosole, Krankheitserreger und Viren. Zusätzliche Antibakterielle Silberionenbeschichtung des Filtermaterials, elimi- niert Keime und Bakterien. Zusätzlich mit Aktivkohleschicht zur Filterung von Gerüchen, chemischen Dämpfen, VOCs und weiteren Schadstoffen. Das Filtermaterial des HEPA Filters entspricht der Filterklasse H13 (HEPA 13). HEPA 14 Solution 2.863-035.0 Filtert Stäube, Feinstäube, Partikel, Aerosole, Krankheitserreger und Viren. Der H14 (HEPA 14) Filter ist entsprechend DIN EN 1822 einzelgeprüft und zertifi- ziert. Eignung für besonders sensible und vulnerable Bereiche (Medizinsektor, Pflege, Arztpraxen). Technische Daten Netzspannung 220 - 240 V~ Frequenz 50 - 60 Hz Aufnahmeleistung Standby Nachtmodus Stufe 1 Stufe 2 Stufe 3

Abmessungen Tiefe Breite Höhe

Gewicht (inklusive aller Anbauteile) 14 kg Schallleistungspegel L

Stufe 1 / Nachtmodus Stufe 2 Stufe 3
