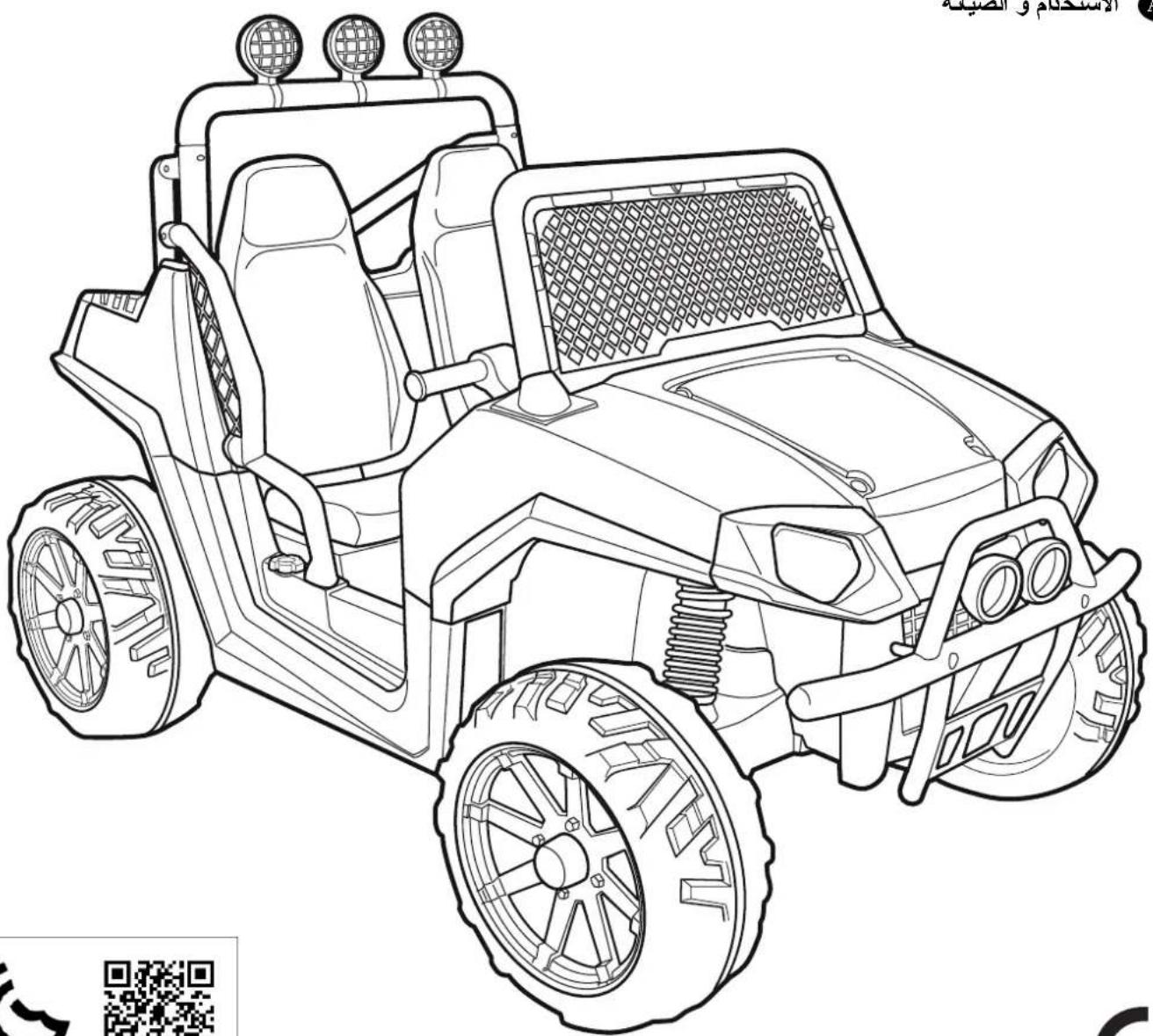

BEDIENUNGSANLEITUNG Polaris Ranger RZR PEG PEREGO

bedankt sich für den Kauf dieses Produktes. Seit über 60 Jahren führt PEG PEREGO die Kinder spazieren. Als Neugeborene im Kinderwagen, dann im Kindersportwagen und später mit den Tret- und Batterie-Spielfahrzeugen. Entdecken Sie die komplette Produktreihe, die Neuheiten und weitere Informationen über die Welt von Peg Perego auf unserer Webseite www.pegperego.com Peg Perego S.p.A. ist ein Unternehmen mit einem von TÜV Italia Srl nach der ISO-Norm 9001 zertifizierten Qualitätsmanagementsystem. Die Zertifizierung gewährleistet Kunden und Verbrauchern Transparenz und Vertrauen hinsichtlich der Arbeitsweise des Unternehmens. DEUTSCH WICHTIGE INFORMATIONEN Bitte lesen Sie aufmerksam die Bedienungsanleitung durch, um sich mit dem Gebrauch des Modells vertraut zu machen und um Ihrem Kind den richtigen, sicheren und unterhaltsamen Umgang damit zeigen zu können. Bitte bewahren Sie das Handbuch auch für spätere Hinweise auf. Stellen Sie bei einer Überlassung des Produkts an eine dritte Partei sicher, dass die Betriebsanleitung bei dem Produkt bleibt und mit ihm übergeben wird. Vor dem ersten Gebrauch des Fahrzeuges die Batterien 18 Stunden lang laden. Bei Unterlassung dieser Maßnahme kann die Batterie definitiv beschädigt werden.

• Zulässiges Gesamtgewicht 60 kg

• Fahrzeug mit 2 Sitzen

• 1 wiederaufladbare Batterie 24V 12Ah mit Siegelplombe

• Geschwindigkeit im 1. Gang 5 km/h

• Geschwindigkeit im 2. Gang 10 km/h

• Geschwindigkeit im Rückwärtsgang 5 km/h Das zulässige Gesamtgewicht von 60 kg darf nicht überschritten werden. Dieses Gewicht schließt sowohl die Fahrgäste, als auch eine etwaige Ladung mit ein. Peg Perego behält sich das Recht vor, zu jedem beliebigen Zeitpunkt und aus technischen oder betrieblichen Gründen Abänderungen an den in dieser Ausgabe aufgeführten Modellen und technischen Daten vorzunehmen. Das Produkt trägt eine CE-Plakette, wurde unter Berücksichtigung der anwendbaren europäischen Normen entworfen und gebaut und ist für die Märkte derjenigen Länder bestimmt, die diesen Normen unterliegen. PRODUKTBEZEICHNUNG Polaris Ranger RZR Green Shadow IDENTIFIKATIONSKODE DES PRODUKTES IGOD0534

HINWEISE AUF GESETZLICHE

BESTIMMUNGEN (Herkunft) Directive on the safety of toys 2009/48/EC Standard EN 71-1 + EN 71-2 Standard EN 71-3 Standard EN 62115 Directive on the electromagnetic compatibility 1999/5/CE or RED 2014/53/UE Standard EN 55014 Standard EN 55022 Standard EN 61000 Directive on WEEE - RAEE 2003/108/EC Directive on batteries and accumulator 2008/103/EC Directive on RoHS 2011/65/UE - EN 50581:2012 Reg. (CE) n.1907/2006 (Reach) allegato XVII-51 &52 phthalates in toys Das Fahrzeug stimmt nicht mit den Richtlinien der Straßenverkehrsordnung überein und darf demnach nicht auf öffentlichen Straßen gefahren werden.

KONFORMITÄTSERKLÄRUNG

Peg Perego S.p.A. erklärt auf eigene Verantwortung, dass der beschriebene Artikel internen Prüfungen unterzogen und gemäß der gültigen Bestimmungen von externen und unabhängigen Labors zugelassen wurde.

DATUM UND ORT DER AUSSTELLUNG

Italien - 10. 09. 2018 Peg Perego S.p.A. Via A. De Gasperi, 50 20862 - Arcore (MB) – ITALIA

KONFORMITÄTSERKLÄRUNG

Unsere Spielwaren entsprechen den vorgesehenen Sicherheits-Erfordernissen für Spielzeug, die vom Rat der Europäischen Wirtschaftsgemeinschaft und von der „U.S. Consumer Toy Safety Specification“ festgelegt wurden. Darüber hinaus sind sie von zugelassenen Stellen für die Sicherheit von Spielzeug nach der EU- Richtlinie 2009/48/EG zertifiziert. Sie stimmen nicht mit den Richtlinien der Straßenverkehrsordnung überein und dürfen demnach nicht auf öffentlichen Straßen benutzt werden.

• ACHTUNG. Dieses Spielzeug ist aufgrund seiner Höchstgeschwindigkeit nicht für Kinder unter 6 Jahren geeignet.

• ACHTUNG! Nicht für Kinder unter 3 Jahren geeignet. Kleinteile können verschluckt oder eingeatmet werden und so zu Erstickung führen.

• ACHTUNG! Dieses Spielzeug NIEMALS auf öffentlichen Straßen verwenden.

• ACHTUNG! Die Verwendung des Fahrzeugs auf öffentlichen Straßen oder neben offenen Gewässern, Poolanlagen oder in begrenzten Räumen kann zu Unfällen und in der Folge zu Verletzungen Ihres Kindes und/oder Dritter führen. Die Aufsicht eines Erwachsenen ist stets notwendig.

• Die Kinder müssen während der Benutzung des Fahrzeugs immer Schuhe tragen.

• Beim Betrieb des Fahrzeuges darauf achten, dass die Kinder weder Hände, Füße und andere Körperteile, noch Kleidungsstücke oder andere Gegenstände in die Nähe der sich bewegenden Teile bringen.

• Fahrzeugteile wie den Motor, die elektrische Anlage, die Tasten usw. nie mit Wasser in Berührung bringen.

• Benzin oder andere entflammbare Stoffe nicht in der Nähe des Fahrzeuges benutzen.

• Das Kinderfahrzeug ist nur für die Benutzung durch ein Kind ausgelegt, sofern es nicht unter die Kategorie der zweisitzigen Fahrzeuge fällt. BESTIMMUNGEN RAEE (nur EU)

• Dieses Produkt wird am Ende seiner Lebensdauer als RAEE - Elektronikschrott - klassifiziert und muss demnach gemäß der vorgesehenen Mülltrennungsbestimmungen entsorgt werden;

• Das zu entsorgende Produkt bei den dafür vorgesehenen Sammelstellen abliefern;

• Die in den elektrischen Komponenten dieses Produktes enthaltenen gefährlichen Substanzen stellen eine potenzielle Gefahr für die Gesundheit des Menschen und die Umwelt dar, sofern diese Produkte nicht vorschriftsmäßig entsorgt werden;

• Die durchgestrichene Tonne weist darauf hin, dass das Produkt der Mülltrennung unterliegt.

ENTSORGUNG DER BATTERIE

• Leisten Sie Ihren Beitrag zum Umweltschutz.

• Die gebrauchte Batterie nicht mit dem Hausmüll entsorgen.

• Sie können dieses Produkt an einem geeigneten Sammelplatz für gebrauchte Batterien oder für Problemmüll anliefern, Informieren Sie sich bei Ihrer Gemeinde.

HINWEISE ZU DEN 1,5 V/LR44-

BATTERIEN Das Laden der Batterien muss von Erwachsenen ausgeführt und überwacht werden. Kinder nicht mit den Batterien spielen lassen.

• Die Batterien dürfen nur von Erwachsenen ausgetauscht werden.

• Ausschließlich die vom Hersteller angegebene Batterieart benutzen.

• Die Batterien polrichtig +/- einsetzen

• Die Batterieklemmen nicht kurzschließen: Explosions- und Brandgefahr.

• Die Batterien immer herausnehmen, wenn das Spielzeug über eine längere Zeit nicht benutzt wird.

• Die Batterien nicht in offene Flammen werfen.

• Batterien, die nicht wiederaufladbar sind, dürfen nicht an das Aufladegerät angeschlossen werden.

• Neue und gebrauchte Batterien nicht vermischen.

• Verbrauchte Batterien herausnehmen.

• Verbrauchte Batterien in den vorgesehenen Recycling-Behältern entsorgen. SICHERHEITSBESTIMMUNGENWENN DAS FAHRZEUG NICHT FÄHRT?

• Beim Betrieb unter Überlastbedingungen, wie Fahren des Fahrzeugs gegen ein feststehendes Objekt, durch weichen tiefen Sand oder Schlamm oder über grobe Bodenunebenheiten, unterbricht der Überlastschutzschalter automatisch die Stromversorgung. Nach 30 oder mehr Sekunden setzt sich der Schutzschalter automatisch zurück. Sie sollten jedoch die Überlastbedingungen beseitigen, bevor Sie normal weiterfahren.

• Drücken Sie das Gaspedal, um das Fahrzeug einzuschalten, bis ein einzelner PIEPSTON erfolgt, der anzeigt, dass das Spielzeug betriebsbereit ist.

• Wenn das Fahrzeug für mehr als 10 Minuten nicht verwendet wird, müssen Sie den Einschaltvorgang wiederholen, indem Sie einfach das Gaspedal drücken und auf den PIEPSTON warten.

• Wenn das Fahrzeug einen KONTINUIERLICHEN PIEPSTON aussendet, muss die Batterie wieder aufgeladen werden.

• Wenn der anfängliche Piepston nicht ertönt, ist die Batterie sehr leer und muss wieder aufgeladen werden.

• Sollte das Problem nach dem Aufladen weiterhin bestehen, sollten Sie die Batterie und das Ladegerät bei einem Service-Center überprüfen lassen.

• Stellen Sie sicher, dass alle Stecker richtig verbunden sind.

• Prüfen Sie die elektrischen Schalter. Tauschen Sie sie gegebenenfalls aus.

• Überprüfen Sie, ob die Batterie an die elektrische Anlage angeschlossen ist. DAS FAHRZEUG LÄUFT LANGSAM?

• Die Batterien laden. Sollte die Schwierigkeit auch bei aufgeladenen Batterien bestehen, diese und das Ladegerät von einer Kundendienststelle kontrollieren lassen. PROBLEME? Für die Sicherheit des Kindes: Bitte lesen und befolgen Sie die nachstehenden Anweisungen, bevor Sie das Fahrzeug benutzen.

• Zeigen Sie Ihrem Kind den korrekten Umgang mit dem Fahrzeug für ein sicheres und unterhaltsames Fahren.

• Das Spielzeug muss umsichtig verwendet werden, da besondere Fähigkeiten erforderlich sind, um Stürze oder Zusammenstöße zu vermeiden, bei denen sich der Nutzer oder Dritte verletzen könnten.

• Sich vor dem Anfahren vergewissern, dass der Bewegungsradius frei von Personen und Gegenständen ist.

• Während der Fahrt die Hände auf dem Lenkrad lassen und immer auf den Fahrweg schauen.

• Rechtzeitig bremsen, um Auffahren zu vermeiden. ACHTUNG! Der Artikel verfügt über ein Bremssystem, dessen Verwendung dem Kind durch einen Erwachsenen genau erklärt werden muss.

2. GANG (sofern vorhanden)

Am Anfang ist es ratsam, nur den 1. Gang zu nutzen. Den 2. Gang erst einstellen, wenn das Kind die Fahrt mit dem 1. Gang, den Gebrauch des Lenkrads und der Bremse sicher erlernt und eine gewisse Fahrsicherheit erworben hat. ACHTUNG!

• Überprüfen Sie, ob alle Bolzen/Muttern der Räder sicher sitzen.

• Wenn der Betrieb unter Überlastbedingungen erfolgt, wie auf weichem Sand, Schlamm oder groben Bodenunebenheiten, unterbricht der Überlastschutzschalter automatisch die Stromversorgung und Sie hören für 30 Sekunden einen INTERMITTIERENDEN PIEPSTON. Danach wird die Stromversorgung wieder hergestellt und das Fahrzeug ist wieder betriebsbereit.

• Sie müssen vom Gaspedal gehen, um zu bremsen.

BEDEUTUNG DER PIEPSTÖNE

• EIN EINZELNER PIEPSTON bedeutet, dass das Spielzeug betriebsbereit ist

• EIN KONTINUIERLICHER PIEPSTON über 10 Sekunden bedeutet, dass die Batterie vollständig entladen ist und das Spielzeug nicht mehr betrieben werden kann. Laden Sie die Batterie auf oder ersetzen Sie sie mit einer geladenen Batterie.

REGELN FÜR EINE SICHERE FAHRT

Das Laden der Batterie darf nur von Erwachsenen ausgeführt und überwacht werden. Kinder nicht mit den Batterien spielen lassen.

• Die Batterie nicht länger als 24 Stunden laden und sich dabei an die Anweisungen halten, die dem Ladegerät beigelegt sind.

• Die Batterie rechtzeitig laden, sobald das Fahrzeug an Geschwindigkeit verliert. Auf diese Weise verhindern Sie Schäden.

• Sollte das Fahrzeug längere Zeit unbenutzt bleiben, vergessen Sie nicht, die Batterie zu laden und sie aus dem Fahrzeug zu nehmen; das Neuladen mindestens alle drei Monate wiederholen.

• Die Batterie nicht umgedreht laden.

• Die Batterie nicht im Ladegerät vergessen! Regelmäßig kontrollieren.

• Nur das mitgelieferte Ladegerät und die Original- PEG PEREGO-Batterien verwenden.

• Die Batterie ist versiegelt und erfordert keine Wartung.

• Den Stecker des Ladegeräts niemals am Kabel aus der Steckdose ziehen.

• Beim Bewegen des Spielzeugs niemals am Kabel des Ladegeräts ziehen.

• Das Kabel des Ladegeräts niemals abdecken, da dies zu einer Überwärmung führen könnte.

• Das Kabel und/oder die Batterie niemals auf eine heiße Oberfläche legen/stellen.

• Achten Sie beim Aufwickeln des Kabels darauf, dass es nicht beschädigt oder seine Funktionalität beeinträchtigt wird. ACHTUNG

• DIE BATTERIE ENTHÄLT KORROSIVE UND GIFTIGE STOFFE. NICHT BESCHÄDIGEN.

• Die Batterie enthält außerdem Elektrolyte auf Säurebasis.

• Keinen direkten Kontakt zwischen den Batterieenden verursachen und starke Stöße vermeiden: Explosions- und Brandgefahr.

• Während des Ladens erzeugt die Batterie Gas. Das Laden daher in gut gelüfteten Räumen vornehmen. Nicht in die Nähe von Wärmequellen und entflammbaren Materialien bringen.

• Die leere Batterie ist aus dem Fahrzeug zu nehmen.

• Die Batterien sollten mit der Kleidung nicht in Berührung kommen; sie könnte beschädigt werden.

• Verwenden Sie ausschließlich empfohlene Batterien oder Akkus. UNDICHTE BATTERIEN Schützen Sie Ihre Augen; vermeiden Sie jeden direkten Kontakt mit dem Elektrolyt: Schützen Sie Ihre Hände. Geben Sie die Batterie in eine Plastiktüte und entsorgen Sie die Batterie vorschriftsmäßig. IM FALLE EINER BERÜHRUNG DER HAUT ODER

DER AUGEN MIT DEM ELEKTROLYT

Die betreffenden Bereiche mit reichlich fließendem Wasser waschen. Sofort den Arzt aufsuchen.

VERSCHLUCKEN DES ELEKTROLYTS

Den Mund ausspülen und ausspucken. Sofort den Arzt aufsuchen.

HINWEISE ZUR BATTERIE

• Das Fahrzeug nicht demontieren oder versuchen, es selbst zu reparieren. Wenden Sie sich dazu an einen von Peg Perego autorisierten Kundendienst.

• Das Spielzeug sollte nicht bei Temperaturen unter 0º aufbewahrt werden. Vor dem Gebrauch in eine Umgebungstemperatur von über 0º bringen, sonst könnten irreversible Schäden an Motoren und Batterien entstehen.

• Regelmäßig den Zustand des Fahrzeuges prüfen, vor allem die Elektroanlage, die Steckerverbindungen, die Schutzhauben und die Ladegeräte. Bei festgestellten Schäden dürfen das Elektrofahrzeug und das Ladegerät nicht mehr benutzt werden.

• Zur Durchführung der Reinigung, Wartung oder eines anderen Eingriffs am Spielzeug muss das Ladegerät immer vom Gerät getrennt werden.

• Für Reparaturen nur Original-PEG PEREGO- Ersatzteile verwenden.

• PEG PEREGO übernimmt keine Haftung, wenn die elektrische Anlage verändert worden ist.

• Die Batterien oder das Fahrzeug nicht in der Nähe von Wärmequellen wie Heizkörper, Kamine usw. abstellen.

• Das Fahrzeug vor Wasser, Regen, Schnee usw. schützen; sein Einsatz auf Sand oder Schlamm kann Schäden an den Tasten, dem Motor und dem Getriebe verursachen.

• Regelmäßig die beweglichen Teile wie Lager, Lenkrad usw. mit einem leichten Öl schmieren.

• Die Oberflächen des Fahrzeugs können mit einem feuchten Tuch und, wenn notwendig, mit nicht scheuernden Wasch- oder Spülmitteln gereinigt werden.

• Die Reinigung sollte ausschließlich durch Erwachsene erfolgen.

• Ohne vorherige Genehmigung seitens PEG PEREGO ist das Abmontieren der Fahrzeugmechanismen oder der Motoren untersagt.

WARTUNG UND PFLEGE DES

• EIN INTERMITTIERENDER PIEPSTON über 30 Sekunden bedeutet, dass die Motoren heiß geworden sind. Das Spielzeug wird für mindestens 30 Sekunden angehalten, bis die Motoren wieder abgekühlt sind.

• Eine Überhitzung kann erfolgen, wenn längere Zeit unter folgenden Bedingungen gespielt wird:

1 - Zu hohes transportiertes Gewicht

2 - Zu steiler Anstieg der Fahrbahn

3 - Fahren durch hohes Gras

4 - Zu weicher Untergrund (Schlamm oder Sand)

5 - Fahren auf unregelmäßiger Oberfläche wie

grobe Bodenunebenheiten, Steine, Wurzeln

6 - Kombinationen dieser Bedingungen

VERGNÜGEN OHNE UNTERBRECHUNG: Halten Sie immer einen Satz einsatzbereiter Batterien bereit. PEG PEREGO bietet Hilfestellung nach dem Verkauf, direkt oder über das Netz der zugelassenen Kundendienststellen für etwaige Reparaturen oder Ersatzleistungen und die Bereitstellung von Originalersatzteilen an. Die Kontaktadressen der Kundendienstzentren finden Sie auf unserer Website: http://www.pegperego.com Bei Mitteilungen an den Händler müssen Sie die Seriennummer des Artikels angeben. Die Seriennummer finden Sie auf der Seite mit den Angaben zu Ersatzteilen. KUNDENDIENSTACHTUNG:

DIE MONTAGE DARF NUR VON ERWACHSENEN

VORGENOMMEN WERDEN. BEIM AUSPACKEN

DES FAHRZEUGES VORSICHT WALTEN LASSEN.

ALLE SCHRAUBEN UND KLEINEN TEILE

BEFINDEN SICH IN EINEM SÄCKCHEN IN DER VERPACKUNG. DIE BATTERIE KÖNNTE BEREITS IN DAS FAHRZEUG EINGESETZT WORDEN SEIN. Verwenden Sie das Spielzeug nicht, wenn es nach dem Öffnen der Verpackung beschädigt erscheint. Wenden Sie sich an Ihren Fachhändler oder kontaktieren Sie den Kundendienst. Achten Sie bei der Montage auf die Anwesenheit von Kindern, da die kleinen Teile (Gefahr des Verschluckens) und die Plastiktüten, in denen sie enthalten sind (Erstickungsgefahr) ein Risiko darstellen. Für die Montage des Spielzeugs werden ein Schlitz- und ein Sternschraubenzieher, ein Hammer und eine Zange benötigt. MONTAGE 1 • Die 4 Befestigungsschrauben der beiden Sitzträger lösen. 2 • Den Sitzträger auf der Seite der Batterie herausnehmen und dabei vorsichtig die Verbindungsstecker der Kabel herausziehen. 3 • Den anderen Sitzträger herausnehmen. 4 • Die Batterie und den Batterieträger herausnehmen. 5 • Die 4 Befestigungsschrauben der beiden Bodenhalter lösen. 6 • Die beiden Bodenhalter herausziehen. 7 • Die Bodenhalter in Pfeilrichtung ziehen, um den Motorsatz vollständig herauszuziehen. 8 • Beide Bodenhalter erneut einsetzen und festschrauben. 9 • Die Anhängerkupplung auf den hinteren Teil des Rahmens stecken und dabei, wie in der Figur gezeigt, darauf achten, dass die 4 Bohrungen übereinstimmen. Dann die Kupplung mit den mitgelieferten Schrauben befestigen (2 oben und 2 unten). 10 •Die beiden Stoßdämpfer anheben (1). Diese sodann in die Öffnungen des Fahrgestells einfügen (2). 11 •Die Stoßdämpfer mittels der beiden (einer pro Seite) Stifte am Fahrgestell befestigen. Anmerkung: In der Verpackung finden Sie zwei Ersatzstifte. 12 •Das Auspuffrohr, wie in der Abbildung dargestellt, einsetzen. 13 •Das Auspuffrohr mittels der beigefügten Schraube befestigen. 14 •Den Kasten aufsetzen. 15 •Die Laschen (zwei pro Seite) der Vorderseite des Kastens in die Öffnungen des Fahrgestells einfügen. 16 •Die beiden Eisenrohre (eines pro Seite) bis zum Anschlag, wie in der Abbildung dargestellt, einfügen. 17 •Den Kasten mittels der drei beigefügten Schrauben befestigen. Achtung, die mittlere Schraube muss, wie in der folgenden Abbildung dargestellt, angeschraubt werden. 18 •Den Stift drücken, um die Öffnungen für die Schrauben aufeinander abzustimmen. 19 •Achten Sie bei der Montage des Seitenschutzes genau auf die Abbildungen, um die Schutzgitter korrekt in den Halterungen zu befestigen. 20 •Befestigen Sie das Schutzgitter zunächst mit dem unteren Ring am Gehäuse, wie in der Abbildung dargestellt. 21 •Stecken Sie anschließend den oberen Ring auf. Dabei muss die Vorderseite des Schutzgitters in die Schiene einrasten. 22 •In der Detailabbildung A ist die Vorderseite dargestellt, wenn das Schutzgitter noch nicht vollständig eingesetzt ist. Detailabbildung B zeigt ein korrekt befestigtes Schutzgitter. 23 •Die beiden oberen Schrauben, wie in der Abbildung gezeigt, lösen und die Seitenverkleidungen der Karosserie abnehmen. 24 •Den Seitenschutz, wie in der Abbildung dargestellt, anbringen, wobei darauf geachtet werden muss, dass die Teile mit dem Gitter zur Außenseite hin montiert werden. Zum Abschluss die Schutzvorrichtungen bis zum Einrasten nach vorne drücken. 25 •Die Seitenverkleidungen der Karosserie wieder an den beiden dargestellten Punkten positionieren, um sie zu fixieren. 26 •Die oberen Profilstücke des Gehäuses mit den mitgelieferten Schrauben befestigen. 27 •Zum Schluss die beiden Schrauben im Inneren der Fahrkabine anschrauben. 28 •Hintere Verkleidung: MONTAGEANWEISUNGEN

• A - Stelle zur Befestigung am Fahrgestell

• B - Stelle zum Einfügen des Eisenrohrs

• C - Stelle zum Einfügen des Auspuffrohrs

• D - Lasche zur Befestigung am Fahrgestell. 29 •Die hintere Verkleidung durch Verbindung der verschiedenen, mit den Buchstaben A, B, C gekennzeichneten Stellen anbringen. 30 • Den oberen Teil der hinteren Verkleidung anheben, um das Einfügen der Befestigungslaschen zu vereinfachen (D). 31 •Die hintere Verkleidung mittels der beiden Schrauben befestigen, wie in der Abbildung dargestellt. 32 •Die Befestigung der hinteren Verkleidung durch Befestigen der Schraube unterhalb des Auspuffrohrs abschließen. 33 •Die senkrecht stehenden Stangen für den Überrollbügel links und rechts hinter den Sitzen von oben in den Rahmen stecken und kräftig drücken. Hinweis: Zur Unterscheidung der linken von der rechten Stange müssen die Einstecköffnungen der Stangen, die das Netz halten vom Gehäuse abgewendet sein, die Öffnung muss nach vorne zeigen und die obere V-Öffnung des Lagers muss zur Rückseite zeigen. 34 •Den oberen Teil der Stangen, die die Netze halten in die untere Öffnung des Überrollbügels einstecken. 35 •Die zwei senkrecht stehenden Stangen mit den mitgelieferten Standardschrauben befestigen. 36 •Die Seitenstreben an die vertikal stehenden Stangen schrauben. 37 •Die Stangen des hinteren Überrollbügels rechts und links montieren. 38 •Den oberen Teil festschrauben. 39 •Den unteren Teil festschrauben. 40 •Die Manschetten für die Querstrebe auf die Stangen des hinteren Überrollbügels montieren. 41 •Die Öffnung der Manschetten muss horizontal ausgerichtet sein und darf nicht nach oben zeigen. 42 •Die Querstrebe in die Manschetten stecken. 43 •Auf beiden Seiten die Metallschraube in das vordere, die Mutter in das hintere Loch einsetzen. 44 •Die Schrauben fest ziehen. 45 •Auf der Querstrebe des Überrollbügels befinden sich drei Rinnen für die die Manschetten zur Befestigung der Lampen. Hinweis: Der breitere Bereich der Manschette (Detaildarstellung B) muss zur Rückseite hin ausgerichtet sein. Die Querstrebe auf die senkrecht sehenden Stangen aufsetzen. 46 •Die Sicherheitsgurte und den oberen Teil des Überrollbügels mit den Schrauben (in einer Tüte in der Lieferung enthalten) an den senkrecht stehenden Stangen befestigen. 47 •Die Manschetten für die Befestigung der Lampen am Überrollbügel befestigen. Die Löcher für die Schrauben müssen sich hinten oben befinden. 48 •Die drei Nebelscheinwerfer auf dem Dach anbringen und mittels der beigefügten Schrauben befestigen (eine pro Scheinwerfer). 49 •Verschrauben Sie das hintere Netz mit den 3 mitgelieferten Schrauben am Boden der Karosserie. Achten Sie dabei auf die korrekte Ausrichtung des Netzes. 50 •Befestigen Sie das Netz am Querträger des Überrollbügels und fixieren Sie alle Laschen, wie in der Abbildung gezeigt. 51 •Vordere Verkleidung:

• A - Laschen zur Befestigung am Fahrgestell

• B - Stelle zur Befestigung am Fahrgestell

• C - Stelle zur Befestigung am Boden

• D - Lasche zur Befestigung an der Motorhaube

• E - Öffnung zum Einfügen des vorderen Überrollbügels. 52 •Die vordere Verkleidung durch Verbindung der verschiedenen, mit den Buchstaben A, B gekennzeichneten Stellen anbringen. Die Verkleidung und das Gestell bis zum Einrasten in die Öffnungen des Punkt B drücken (wie im Kreis abgebildet), wobei die Hand im Innern des Gestells angelegt werden muss. 53 •In der Mitte der vorderen Verkleidung, auf der Höhe der Lasche D, fest drücken, um sie an der Motorhaube zu befestigen. 54 •Den unteren Teil der vorderen Verkleidung drücken, um die beiden Häkchen C einzufügen. 55 •Den vorderen Überrollbügel durch Aufsetzen auf die dafür vorgesehenen Stifte positionieren. 56 •Es muss darauf geachtet werden, dass das Endstück des Überrollbügels, wie in der Abbildung dargestellt, in die Öffnung E eingefügt wird. 57 •Den Überrollbügel mittels der beigefügten Schraube befestigen. 58 •Den Überrollbügel mittels der beiden beigefügten Schrauben an der Vorderseite befestigen. 59 •Die beiden Seiten des Lenkrads drücken, bis diese vollständig einrasten. 60 •Die mittlere Kappe des Lenkrads einsetzen. 61 •Den Plastikschutz der Lenkstange entfernen. 62 •Das Lenkrad positionieren, wobei die Öffnungen des Lenkrads mit denen der Lenkstange übereinstimmen müssen. 63 •Das Lenkrad mittels des Gewindestifts und der Schraubenmutter (die Schraubenmutter wird in die sechseckige Öffnung, der Gewindestift in die runde Öffnung eingefügt) befestigen, wobei die Schraubenmutter an der dafür vorgesehenen Stelle angepresst werden muss, um sie festzuhalten. 64 •Den Haltegriff des Beifahrers in die Öffnung des Armaturenbrettes einfügen. 65 •Den Haltegriff mittels der beigefügten Schraube befestigen. 66 •Den Tankdeckel aufdrücken. 67 •Die Sitzträger (die anfänglich herausgenommen wurden) an der Fahrerseite wieder einsetzen. 68 •Die (schon aufgeladene) Batterie in das Fach unter dem Beifahrersitz einsetzen. 69 •Den Batteriestecker und den der elektrischen Anlage in die noch freien Öffnungen des Sitzträgers einstecken. 70 •Den Sitzträger an der Beifahrerseite einsetzen. 71 •Die Stecker der Batterie mit der elektrischen Anlage verbinden. 72 •Die Sitzträger mittels der 4 Schrauben befestigen (zwei pro Seite). 73 •Die zwei kürzeren Seiten der Sicherheitsgurte in die Sitzträger einziehen (in die Öffnungen bei der Gangschaltung), wobei darauf geachtet werden muss, dass der gesamte, in der Abbildung mit A gekennzeichnete Gurtteil eingefügt wird. Anmerkung: Die Knöpfe der Gurtschnallen müssen zum Schalthebel hin zeigen, wie in der Abbildung dargestellt. 74 •Die kleinen Knöpfe des Sitzträges lösen. 75 •Ziehen Sie die Hüllen über die Sitze, wie in der Abbildung gezeigt. 76 •Den Sitz positionieren. Anmerkung: Der Sitz kann, je nach Größe des Kindes, der Länge nach in zwei verschiedene Positionen verstellt werden. 77 •Die kleinen Knöpfe erneut anschrauben. 78 •Die Sitzfläche zuklappen. 79 •Die Sicherheitsschraube anschrauben. Denselben Vorgang für den zweiten Sitz wiederholen. 80 •Die Windschutzscheibe montieren. Detaildarstellung A zeigt die korrekt montierte Windschutzscheibe. 81 •Das Gitter mit drei Schrauben am Bügel befestigen. 82 •Die Windschutzscheibe mit den drei Einstecklaschen an der Motorhaube befestigen. 83 •Die Windschutzscheibe mit den Schrauben am Fahrzeug befestigen. 84 •Die Schutzvorrichtung der Hinterachse entfernen. 85 •Die Achse in den hinteren Teil des Fahrzeugs einfügen, wie in der Abbildung dargestellt. 86 •Den Driver in eines der breiteren Räder einführen. 87 •Das Rad auf die Achse aufsetzen, wobei der Driver zum Fahrzeug zeigen muss. 88 •Eine Unterlegscheibe in die Achse einfügen. 89 •Das Rad befestigen, indem eine der vier mitgelieferten Schraubenmuttern mit dem beigefügten Schlüssel angeschraubt wird.

• Denselben Montagevorgang beim Hinterrad auf der anderen Seite ausführen. Achtung, bei Ausführung dieses Vorgangs muss die Achse auf der anderen Seite mithilfe des zweiten beigefügten Schlüssels blockiert werden. 90 •Die Schutzvorrichtung der Vorderachsen entfernen. 91 •Eine Unterlegscheibe in die Achse einfügen. 92 •Eines der noch übrigen Räder (schmaler als die Hinterräder) auf die Achse aufsetzen. 93 •Eine Unterlegscheibe in die Achse einfügen. 94 •Das Rad befestigen, indem eine der beiden noch übrig gebliebenen Schraubenmuttern mit dem beigefügten Schlüssel angeschraubt wird.

• Denselben Montagevorgang beim Vorderrad auf der anderen Seite ausführen. 95 •Die Nietkappen auf die vier Räder drücken.

EIGENSCHAFTEN UND GEBRAUCH DES

FAHRZEUGS 96 •RADIO - Die beiden Schrauben lösen, wie in der Abbildung dargestellt, um das Radio herauszunehmen und die Batterien einzusetzen. 97 •Mithilfe eines Werkszeugs den oberen Teil der Frontplatte des Radios anheben, um es herausziehen zu können. 98 •Die Schraube am Deckel des Batteriefachs lösen. 99 •Zwei Batterien AA 1,5V einlegen und dabei auf die richtige Polarität achten. Den Deckel des119•Den Stecker des Batterieladegerätes an eine Haussteckdose anschließen und dabei die beigefügten Anweisungen beachten. Den Stecker B an den Stecker C des Batterieladegerätes anschließen. 120•Nach erfolgtem Aufladen muss der Stecker des Batterieladegerätes aus der Haussteckdose herausgezogen und der Stecker C von Stecker B gelöst werden. 121•Den Stecker B bis zum Anschlag in den Stecker A einfügen.

• ACHTUNG: Nach Ausführen des Aufladevorgangs müssen immer alle Knöpfe und Schrauben erneut festgezogen werden. 122•Die Batterie kann zudem außerhalb des Fahrzeugs aufgeladen werden. Wenn Sie eine Ersatzbatterie besitzen, hat Ihr Kind somit die Möglichkeit, weiterzuspielen. Batteriefachs schließen. Achtung, die Schraube immer anziehen. 100•Die Antenne installieren und das Radio in das dafür vorgesehene Fach im Armaturenbrett einsetzen. 101•Radiofunktionen:

• A - Anschluss für den Jack Ihres MP3-Players. ACHTUNG: Den MP3-Player (nicht beiliegend) an das Radio des Fahrzeugs anschließen, wobei ein Kabel von HÖCHSTENS 150 cm benutzt werden darf.

• B - Auswahlschalter für Radioprogramme

• D - Kontrollleuchte bei eingeschaltetem Radio

• E - Schalter für die Regulierung der Lautstärke

• F - Tasten für die Einstellung der digitalen Uhr. 102•Bestandteile der Fahrkabine:

• B - betriebsbereites Radio (siehe Abb. 101)

• E - Schalthebel (siehe Abb. 103 - 104)

• F - Getränkeablage (siehe Abb. 105)

• G - Fach für den MP3-Player. 103•SCHALTHEBEL: das Fahrzeug zu Beginn auf den ersten Gang eingestellt (1 – siehe Abbildung). Es besitzt auch einen Rückwärtsgang (R) und einen zweiten Gang (2), der allerdings nur für erfahrene Kinder empfohlen wird. Zur Aktivierung der zweiten Geschwindigkeit muss die rote Verriegelung auf dem Schalthebel gelöst werden. 104•Die Verriegelung um 90° drehen (siehe Abbildung) und diese erneut mit der Schraube feststellen. Den Schalthebel nach hinten ziehen. Das Fahrzeug kann nun mit dem zweiten Gang fahren. 105•GETRÄNKEABLAGE - Das Fahrzeug ist mit zwei Getränkeablagen für Dosen und kleine Flaschen ausgestattet. 106•KASTEN und FEDERUNGEN - Die Rückseite des Fahrzeugs ist mit einem großen Gepäckkasten sowie mit einer richtigen Federung versehen, die auf die Räder einwirkt. 107•Die RÄDER sind MIT EINER GUMMISCHICHT Exclusive Red Line Nitrile Traction™ - ausgestattet, die große Stabilität auf verschiedensten Oberflächen bietet, geräuscharm ist und größten Bewegungskomfort garantiert. 108•SICHERHEITSGURTE - Zur Befestigung der Sicherheitsgurte muss das Endstück des längeren Gurtes in die Schnalle des kürzeren Gurtes eingeführt werden und die beiden Enden miteinander verbunden werden. 109•Zum Loslösen des Sicherheitsgurtes muss der Knopf der Schnalle gedrückt und die beiden Elemente gleichzeitig auseinander gezogen werden. 110•Zur Einstellung der Länge des Sicherheitsgurtes muss der Schieber, wie in der Abbildung dargestellt, versetzt werden. 111•ZUBEHÖR: Anhänger für das Fahrzeug (separat erhältlich). BATTERIEWECHSEL

ACHTUNG: DIE ABBILDUNGEN DER BATTERIEN

ABWEICHEN. DIE VORGEHENSWEISE BEIM

WECHSELN UND LADEN DER BATTERIE

ÄNDERT SICH DADURCH NICHT. 112•Die Sicherheitsschraube der Sitzfläche des Beifahrersitzes lösen und den Sitz anheben; 113•Die kleinen Knöpfe lösen und den Sitz abnehmen; 114•Die beiden Schrauben des Sitzträgers lösen. Die Stecker der Batterie und der elektrischen Anlage herausziehen. 115•Den Sitzträger herausnehmen und die Stecker herausziehen; 116•Die Batterie auswechseln.

• Nach Einführen der Stecker in die Öffnungen den Sitzträger wieder einsetzen. Die Stecker erneut anschließen und den Sitz wieder anbringen. 117•ACHTUNG: Alle Knöpfe und Schrauben immer wieder fest anziehen.

AUFLADEN DER BATTERIE

ACHTUNG: DAS LADEN DER BATTERIE UND

SÄMTLICHE ARBEITEN AN DER ELEKTRISCHEN
