BRUKSANVISNING Polaris Ranger RZR PEG PEREGO

• D - Festeflapper for tilkopling til karosseriet 29 •Plasser bakskjermen slik at de ulike punktene som er merket A, B og C kommer riktig sammen. 30 •Hev den øvre delen av bakskjermen for å gjøre det enklere å kople til festeflappene (D). 31 •Fest bakskjermen ved å skru inn de to skruene som er vist i figuren. 32 •Gjør ferdig feste av bakskjermen ved å skru til skruen under eksosrøret. 33 •Sett inn de vertikale stengene i rullestangen (til høyre og venstre) i øvre ramme (bak setene), og trykk hardt. Merk: for å skille venstre fra høyre, må plasseringen av nettverksrøret være langt fra MONTERINGSANVISNINGLäs noga denna bruksanvisning för att bekanta er med användning av modellen och för att lära ert barn att köra och ha roligt på ett korrekt och säkert sätt. Spara sedan handboken för varje framtida bruk. Vid fall av överlåtelse till tredje part försäkra sig om att bruksanvisningen följer produkten. Innan fordonet tas i bruk första gången ska batteriet laddas i 18 timmar. Om denna åtgärd inte iakttages kan det uppstå ohjälpliga skador på batteriet.

• Högsta tillåtna vikt 60 kg

• Fordon med 2 platser

• 1 förseglat laddningsbart batteri 24V 12Ah med bly

• Hastighet i 1:a växeln 5 km/h

• Hastighet i 2:a växeln 10 km/h

• Hastighet vid backväxel 5 km/h Överstig ej den högsta tillåtna vikten på 60 kg. Denna gräns inkluderar dels passagerare dels eventuell last. Peg Perego kan när som helst tillföra ändringar på modeller eller fakta i denna publikation, på grund av tekniska eller företagsrelaterade skäl. PEG PEREGO

tackar er för att ni valt denna produkt. Sedan mer än 60 år tillbaka tar PEG PEREGO ut barn på åkturer; de nyfödda barnen med liggvagnar och sittvagnar och längre fram i åldern med leksaksfordon som har pedaler och är batteridrivna. Upptäck hela vårt produktutbud, nyheter och annan information om Peg Perego på vår webbplats: www.pegperego.com Peg Perego S.p.A. är ett företag med kvalitetsledningssystem certifierat av TÜV Italia Srl i enlighet med standard ISO 9001. Certifieringen garanterar kunder och konsumenter insyn i och förtroende för företagets arbetssätt. SVENSKA VIKTIG INFORMATION vindskjermen ferdig montert. 81 •Fest gitteret til røret med 3 skruer. 82 •Plasser vindskjermen på panseret ved å hekte på de tre midtre hektene. 83 •Fest vindskjermen til kjøretøyet ved hjelp av skuene. 84 •Fjern beskyttelsen fra bakakselen. 85 •Sett akselen inn i bakre del av kjøretøyet som vist på figuren. 86 •Plasser drivhjulet på den indre delen av ett av de bredeste hjulene. 87 •Før inn hjulet på aksen med drivhjulet inn mot kjøretøyet. 88 •Sett en spennskive inn på akslingen. 89 •Fest hjulet ved å skru til en av de medfølgende mutrene, med nøkkelen du finner i pakken

• OBS: Når man har avsluttet oppladingen må man alltid skru helt til knopper og skruer. 122 • Batteriet kan også lades opp utenfor kjøretøyet. På denne måten kan man hvis man har et ekstra batteri la barnet fortsette å leke mens man lader opp.Våra leksaker överensstämmer med de Europeiska säkerhetsföreskrifterna för leksaker (säkerhetskrav som förutses av EEC-rådet) och av “U.S. Consumer Toy Safety Specification”. De är vidare certifierade av anmälda organ i enlighet med direktiv 2009/48/EG gällande leksakers säkerhet. Produkten är inte i överensstämmelse med föreskrifterna för trafiknormer på vägar och får alltså inte köras på allmänna vägar.

• VARNING! Den här leksaken är olämplig för barn under 6 år på grund av sin maximala hastighet.

• VARNING! Ej lämplig för barn under 36 månader. Små delar kan förtäras eller inandas och orsaka kvävning.

• OBS! ANVÄND ALDRIG leksaken på offentliga vägar.

• VARNING! Användning av fordonet på allmänna vägareller i närheten av vattendrag, simbassänger eller trånga utrymmen, kan leda till fara för skada på användarna och/eller tredje part. Det krävs alltid övervakning av en vuxen.

• Barnen ska alltid bära skor när de använder fordonet.

• När fordonet är i funktion ska man vara uppmärksam på att barnen inte sätter händerna, fötterna eller andra delar av kroppen, kläder eller andra föremål, i närheten av delar i rörelse.

• Blöt inte fordonets beståndsdelar som motorer, elsystem, tryckknappar etc.

• Använd inte bensin eller andra brandfarliga ämnen i närheten av fordonet.

• Om fordonet inte är av typen med två plaster får det aldrig användas av mer än ett barn. WEEE-DIREKTIV (endast EU)

• Denna produkt klassificeras då den inte längre är i bruk som farligt avfall och kan därför inte avskaffas som hushållsavfall, utan ska sorteras separat;

• Lämna avfallet på avsedda återvinningsstationer;

• Närvaro av farliga substanser i de elektriska komponenterna i denna produkt innebär en potentiell hälso- och miljöfara om produkterna inte bortskaffas korrekt;.

• Den överkorsade soptunnan anger att produkten ska sorteras separat.

BORTSKAFFANDE AV BATTERIET

• Bidrag till skydd av miljön

• Det använda batteriet ska inte slängas bland hushållssoporna

• Ni kan lämna det i en batteriinsamling eller i särskild bortskaffning av avfall; information kan fås från er kommun.

VARNING BATTERI LR44 - 1,5 V

Isättande av batteriet får endast utföras och övervakas av vuxen person. Låt inte barn leka med batterierna.

• Endast vuxen får byta ut batterierna.

• Använd endast den typ av batteri som specificerats av tillverkaren.

• Respektera polariteten +/-

• Kortslut inte strömförsörjningspolerna, det innebär risk för eld och explosion.

• Tag alltid ur batterierna om leksaken inte används under en längre tid.

• Kasta inte batterierna i eld.

• Försök aldrig ladda batterier som inte är laddningsbara.

• Blanda inte nya och gamla batterier.

• Tag ur urladdade batterier.

• Kasta de urladdade batterierna i avsedda behållare för återvinning av använda batterier.

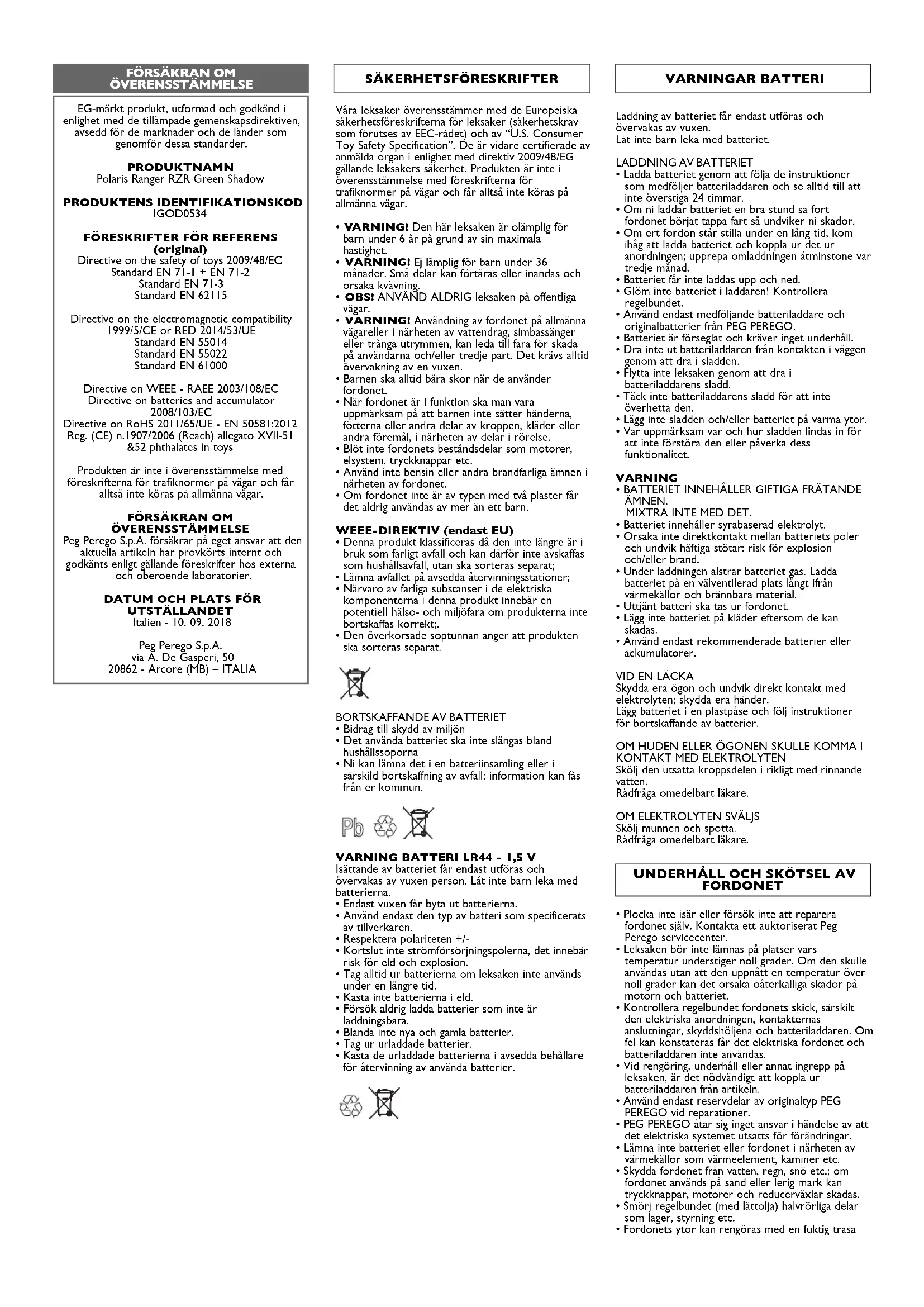

SÄKERHETSFÖRESKRIFTER

EG-märkt produkt, utformad och godkänd i enlighet med de tillämpade gemenskapsdirektiven, avsedd för de marknader och de länder som genomför dessa standarder. PRODUKTNAMN Polaris Ranger RZR Green Shadow PRODUKTENS IDENTIFIKATIONSKOD IGOD0534

FÖRESKRIFTER FÖR REFERENS

(original) Directive on the safety of toys 2009/48/EC Standard EN 71-1 + EN 71-2 Standard EN 71-3 Standard EN 62115 Directive on the electromagnetic compatibility 1999/5/CE or RED 2014/53/UE Standard EN 55014 Standard EN 55022 Standard EN 61000 Directive on WEEE - RAEE 2003/108/EC Directive on batteries and accumulator 2008/103/EC Directive on RoHS 2011/65/UE - EN 50581:2012 Reg. (CE) n.1907/2006 (Reach) allegato XVII-51 &52 phthalates in toys Produkten är inte i överensstämmelse med föreskrifterna för trafiknormer på vägar och får alltså inte köras på allmänna vägar.

ÖVERENSSTÄMMELSE Peg Perego S.p.A. försäkrar på eget ansvar att den aktuella artikeln har provkörts internt och godkänts enligt gällande föreskrifter hos externa och oberoende laboratorier.

ÖVERENSSTÄMMELSE Laddning av batteriet får endast utföras och övervakas av vuxen. Låt inte barn leka med batteriet.

LADDNING AV BATTERIET

• Ladda batteriet genom att följa de instruktioner som medföljer batteriladdaren och se alltid till att inte överstiga 24 timmar.

• Om ni laddar batteriet en bra stund så fort fordonet börjat tappa fart så undviker ni skador.

• Om ert fordon står stilla under en lång tid, kom ihåg att ladda batteriet och koppla ur det ur anordningen; upprepa omladdningen åtminstone var tredje månad.

• Batteriet får inte laddas upp och ned.

• Glöm inte batteriet i laddaren! Kontrollera regelbundet.

• Använd endast medföljande batteriladdare och originalbatterier från PEG PEREGO.

• Batteriet är förseglat och kräver inget underhåll.

• Dra inte ut batteriladdaren från kontakten i väggen genom att dra i sladden.

• Flytta inte leksaken genom att dra i batteriladdarens sladd.

• Täck inte batteriladdarens sladd för att inte överhetta den.

• Lägg inte sladden och/eller batteriet på varma ytor.

• Var uppmärksam var och hur sladden lindas in för att inte förstöra den eller påverka dess funktionalitet. VARNING

• BATTERIET INNEHÅLLER GIFTIGA FRÄTANDE ÄMNEN. MIXTRA INTE MED DET.

• Batteriet innehåller syrabaserad elektrolyt.

• Orsaka inte direktkontakt mellan batteriets poler och undvik häftiga stötar: risk för explosion och/eller brand.

• Under laddningen alstrar batteriet gas. Ladda batteriet på en välventilerad plats långt ifrån värmekällor och brännbara material.

• Uttjänt batteri ska tas ur fordonet.

• Lägg inte batteriet på kläder eftersom de kan skadas.

• Använd endast rekommenderade batterier eller ackumulatorer.

Skydda era ögon och undvik direkt kontakt med elektrolyten; skydda era händer. Lägg batteriet i en plastpåse och följ instruktioner för bortskaffande av batterier. OM HUDEN ELLER ÖGONEN SKULLE KOMMA I

KONTAKT MED ELEKTROLYTEN

Skölj den utsatta kroppsdelen i rikligt med rinnande vatten. Rådfråga omedelbart läkare.

OM ELEKTROLYTEN SVÄLJS

Skölj munnen och spotta. Rådfråga omedelbart läkare. VARNINGAR BATTERI

• Plocka inte isär eller försök inte att reparera fordonet själv. Kontakta ett auktoriserat Peg Perego servicecenter.

• Leksaken bör inte lämnas på platser vars temperatur understiger noll grader. Om den skulle användas utan att den uppnått en temperatur över noll grader kan det orsaka oåterkalliga skador på motorn och batteriet.

• Kontrollera regelbundet fordonets skick, särskilt den elektriska anordningen, kontakternas anslutningar, skyddshöljena och batteriladdaren. Om fel kan konstateras får det elektriska fordonet och batteriladdaren inte användas.

• Vid rengöring, underhåll eller annat ingrepp på leksaken, är det nödvändigt att koppla ur batteriladdaren från artikeln.

• Använd endast reservdelar av originaltyp PEG PEREGO vid reparationer.

• PEG PEREGO åtar sig inget ansvar i händelse av att det elektriska systemet utsatts för förändringar.

• Lämna inte batteriet eller fordonet i närheten av värmekällor som värmeelement, kaminer etc.

• Skydda fordonet från vatten, regn, snö etc.; om fordonet används på sand eller lerig mark kan tryckknappar, motorer och reducerväxlar skadas.

• Smörj regelbundet (med lättolja) halvrörliga delar som lager, styrning etc.

• Fordonets ytor kan rengöras med en fuktig trasaFör barnets säkerhet: innan fordonet sätts igång ska man noggrant läsa och följa instruktionerna härunder.

• Lär barnet att använda fordonet på korrekt sätt så att körningen blir säker och rolig.

• Leksaken ska användas med försiktighet och därför krävs en förmåga att undvika att ramla eller kollidera med föremål vilket kan skada användaren och andra personer.

• Innan start ska man försäkra sig om att färdsträckan inte hindras av personer eller föremål.

• Kör med händerna på styrstången/ratten och håll alltid ögonen på vägen.

• Bromsa i tid för att undvika krockar. VARNING! Produkten är utrustad med ett bromssystem som kräver att barnet korrekt instrueras av en vuxen. 2:a HASTIGHET (om sådan finns) I början rekommenderar vi att man använder den 1:a växeln. Innan man lägger i 2:a hastigheten ska man försäkra sig om att barnet har lärt sig korrekt användning av styrstång/ratt, av 1:a hastigheten, bromsen och att barnet är bekant med fordonet. OBS!

• Kontrollera att alla hjulbultar/-muttrar är ordentligt åtdragna.

• Vid användning med överbelastning, såsom körning genom mjuk, djup sand eller lera eller över svårframkomlig, ojämn terräng, kopplar överströmsskyddet automatiskt från strömmen. Ett ÅTERKOMMANDE PIP hörs i 30 sekunder. När det tystnar återställs leksakens strömtillförsel och fordonet kan åter användas.

• Om överströmsskyddet utlöses går leksaken på frigång. Du måste ta bort foten från gaspedalen för att lägga i bromsarna. PIPLJUDENS BETYDELSE

• ETT ENSAMT PIP betyder att leksaken är klar att använda.

• ETT IHÅLLANDE PIP i 6 sekunder betyder att batteriet är urladdat och att leksaken inte kan användas mer. Ladda batteriet eller byt ut det mot ett fulladdat.

• ETT ÅTERKOMMANDE PIP i 30 sekunder betyder att motorerna är varma. Leksaken stoppas i minst 30 sekunder tills motorerna har svalnat.

• Överhettning kan uppstå om man leker en lång stund vid följande förhållanden:

1 - För hög vikt att transportera.

2 - För brant lutning att köra uppför.

3 - Högt gräs att köra i.

4 - För mjuk terräng (lera eller sand).

5 - Ojämn köryta, såsom svårframkomlig, ojämn

terräng, stenar eller rötter.

6 - Någon kombination av dessa.

HA ROLIGT UTAN AVBROTT: ha alltid en laddad batterisats som reserv, klar för användning. REGLER FÖR EN SÄKER KÖRNING och vid behov med icke-slipande hushållsprodukter.

• Rengöringsarbetena får endast utföras av vuxna personer.

• Montera inte ned fordonets mekanismer eller motorer utan godkännande från PEG PEREGO. FUNGERAR INTE FORDONET?

• Vid användning med överbelastning, såsom körning av fordonet mot ett fast föremål, genom mjuk, djup sand eller lera eller över svårframkomlig, ojämn terräng, kopplar överströmsskyddet automatiskt från strömmen. Efter 30 sekunder eller mer återställs överströmsskyddet automatiskt. Du måste dock åtgärda överbelastningen för att kunna köra igen.

• Tryck ned gaspedalen för att aktivera fordonet. Ett ensamt PIP följer som anger att leksaken är klar att använda.

• Om du låter fordonet gå på tomgång i mer än 10 minuter måste aktiveringen upprepas. Det gör du genom att helt enkelt trycka ned pedalen och vänta på PIPET.

• Om fordonet avger ett IHÅLLANDE PIP måste batteriet laddas.

• Om det inte hörs något inledande pip är batteriet mycket urladdat och måste laddas.

• Om problemet kvarstår efter laddningen ska batteriet och laddaren kontrolleras på följande sätt innan du kontaktar ett servicecenter.

• Kontrollera att samtliga kontakter är korrekt anslutna.

• Kontrollera strömbrytarna. Byt ut vid behov.

• Kontrollera att batteriet är anslutet till elsystemet. HAR FORDONET INGEN DRIVKRAFT?

• Ladda batterierna. Om problemet kvarstår efter laddningen ska man låta ett servicecentrum kontrollera batterierna och batteriladdaren. PROBLEM? Lekfordonet har två års reklamationsrätt. Reklamationsrätten täcker lekfordonets alla delar vid normalt och korrekt bruk. Läs därför igenom bruksanvisningen noga innan lekfordonet tas i bruk. Fyll i blanketten nedan och förvara bruksanvisningen tillsammans med inköpskvittot att användas i händelse av reklamation. Gör så här vid reklamation: Vid ev. fel och brister bör du alltid kontakta inköpsstället. Av hänsyn till vår löpande kvalitetssäkring är det viktigt att du vid kontakt har nedanstående uppgifter om lekfordonet till hands. Om reklamationen inte kan klaras per telefon ska lekfordonet skickas till: Maki A/S Haarupvej 22D 8600 Silkeborg Denmark Tel.nr: +45 44476603 Mobilnr: +45 40304228 E-post: service@maki.dk Webb: www.maki.dk Vi tar bara emot lekfordon för reparation efter överenskommelse. Lekfordon som översänds utan överenskommelse tas inte emot. Reklamationsblankett: Namn: Adress: Postnr/ort: Kontaktperson: Tel.nr: Uppgifter om lekfordonet: Tillverkningskod (streckkodsnr): Tillverkningsdatum: Kontrollnr (”Controllo”) Inköpsdatum: Reklamationens art: Med vänlig hälsning Peg Pérego S.p.A./Maki A/S REKLAMATIONSRÄTT PEG PEREGO erbjuder efter försäljningen en direkt servicetjänst eller servicetjänst via ett nätverk av auktoriserade servicecentrum för eventuella reparationer eller utbyten och försäljning av orginalreservdelar. För att komma i kontakt med ett servicekontor ber vi er besöka vår webbplats http://www.pegperego.com Vid kontakt med vår kundtjänst ska ni ha produktens serienummer nära tillhands. Konsultera reservdelssidan io bruksanvisningen för att identifiera serienumret. SERVICETJÄNSTöppningen i den främre delen och hållarens övre V-öppning ska vara vänd mot den bakre delen. 34 •För in matningsrörets övre sidodel i kapoteringsskyddets nedre hållare. 35 •Fäst de två vertikala rören med den medföljande standardskruven. 36 •Skruva fast sidostängerna i de vertikala rören. 37 •Montera det bakre kapoteringsskyddets rör (till höger och vänster). 38 •Dra åt den övre delen. 39 •Dra åt den nedre delen. 40 •Montera den tvärgående stångens hållare på det bakre kapoteringsskyddets rör. 41 •Hållarnas öppning ska vara horisontal och inte vänd uppåt. 42 •Montera den tvärgående stångens rör i hållarna. 43 •Sätt i skruven för metall i det främre hålet och muttern i det bakre hålet (på båda sidorna). 44 •Dra åt skruvarna. 45 •På kapoteringsskyddets tvärgående stång finns det 3 hål för ljushållarna. OBS Den bredaste delen av inbuktningen (detalj B) ska vara vänd mot den bakre delen. Placera den tvärgående stångens på de vertikala rören. 46 •Fäst säkerhetsbältena (och kapoteringsskyddets övre del) i kapoteringsskyddets vertikala rör med skruvarna (skruvarna finns i en separat påse). 47 •Montera ljushållarna på kapoteringsskyddet (skruvhålen ska vara riktade uppåt på den bakre delen). 48 •Sätt på dimljusen på huven och fast dem genom att skruva fast de medföljande skruvarna (en per lykta). 49 •Skruva fast det bakre nätet vid flakets bas med de tre medföljande skruvarna. Kontrollera att nätets riktning är korrekt. 50 •Fäst nätet vid skyddsbågens övre del genom att haka fast nätets samtliga pluggar som i figuren. 51 •Främre skärm:

• A - kilar för fastsättning till karossen

• B - plats för fastsättning till karossen

• C - plats för fastsättning till bottnen

• D - plats för fastsättning till motorkåpan

• E - hål där den främre bågen sätts i 52 •Placera den bakre skärmen genom att föra in punkterna som markerats med bokstäverna A B i karossen. Tryck in skärmen och karossen vid punkt B tills det klickar (så som visas i cirkeln) genom att sätta handen inne i karossen. 53 •Tryck på den bakre skärmens mittdel i närheten av kilen D för att sätta fast den vid motorkåpan. 54 •Tryck på skärmens bakre del för att fästa de två kilarna C. 55 •Positionera den främre bågen genom att föra in den på avsedda stift. 56 •Var noga att bågens nederdel förs in i skärmens hål E så som bilden visar. 57 •Fäst bågen med den medföljande skruven. 58 •Avsluta fästningen av bågen med de två skruvarna i den främre delen. 59 •Tryck på rattens två delar för att fästa dem helt och hållet. 60 •Sätt i rattens mittknapp. 61 •Tag bort rattstångens plastskydd. 62 •Placera ratten och se till att ställa dess hål i linje med hålen på rattstången. 63 •Fäst ratten med det gängade stiftet och muttern (muttern ska fästas i det sexkantiga hålet, och det gängade stiftet i den runda hålet) och tryck in muttern för att hålla den på plats. 64 •Sätt i passagerarens handtag i hålet i instrumentpanelen. 65 •Fäst handtaget med den medföljande skruven. 66 •Montera med tryck tanklocket. 67 •Sätt i bottenplattan till sätet (som tidigare tagits bort) från förarsidan. 68 •Sätt i batteriet (som laddats tidigare) i utrymmet under sätet på passagerarsidan. 69 •För in kontakterna till batteriet och till det elektriska systemet i hålen på den kvarvarande bottenplattan till sätet. 70 •För in bottenplattan till sätet från passagerarsidan. 71 •Anslut batteriets och det elektriska systemets kontakter. 72 •Fäst sätenas bottenplattor med hjälp av 4 skruvar (två per del). 73 •För in de två korta delarna på säkerhetsbältena i sätenas bottenplattor (i hålen i närheten av växelspaken) och se noga till att föra in hela den del av bältet som markerats på detaljritning A. Obs: tryckknapparna på bältenas spännen ska vändas mot växelspaken så som visas på bilden. 74 •Lossa kulhandtagen från sätets bottenplatta. 75 • Trä klädseln över sätena som i figuren. 76 •Sätt sätet på plats. Obs: sätet kan justeras på längden i två olika lägen beroende på barnets längd. 77 •Skruva fast kulhandtagen igen. OBSERVERA

MONTERINGSARBETET FÅR ENDAST UTFÖRAS

AV VUXNA PERSONER. VAR FÖRSIKTIG NÄR DU TAR UT FORDONET UR FÖRPACKNINGEN. ALLA SKRUVAR OCH SMÅ DELAR FINNS I EN PÅSE INNE I FÖRPACKNINGEN BATTERIET KAN EVENTUELLT REDAN SITTA I FORDONET. Använd ej leksaken om den visar sig vara skadad efter öppnandet av förpackningen, vänd dig till butiken eller servicecentret. Var uppmärksam på barnens närvaro under montering på grund av riskerna som kan utgöras av små delar (fara för förtäring) och av plastpåsarna som innehåller dem (fara för kvävning). För montering av leksaken är det nödvändigt att förse sig med vanlig skruvmejsel, stjärnskruvmejsel, hammare och tång. MONTERING 1 • Lossa de 4 fästskruvarna till sätenas fästen. 2 • Dra ut sätefästet på batterisidan, dra försiktigt ut anslutningarna ur utrymmet. 3 • Fortsätt och dra ut även det andra sätefästet. 4 • Dra ut batteriet och botten av batteriet. 5 • Lossa de två fästskruvarna till de två bakre stoppen till bottenplattan. 6 • Drag ut de två bakre stoppen till bottenplattan. 7 • Drag bottnen i pilens riktning för att helt dra ut motorenheten. 8 • Sätt tillbaka och skruva fast båda de bakre stoppen till bottenplattan igen. 9 • Fäst anslutningen till släpet i den bakre delen av ramen och var noga med att de 4 hålen motsvarar varandra exakt, som visat i bild. Fortsätt och fäst med de medföljande skruvarna (2 övre och 2 undre). 10 •Lyft de båda stötdämparna (1). För in dem i hålen i karossen (2). 11 •Fäst stötdämparna till karossen med de två stiften (ett per del). Observera att det i förpackningen finns två reservstift. 12 •För in avgasröret så som visas på bilden. 13 •Fäst avgasröret med den medföljande skruven. 14 •Placera boxen. 15 •För in de två kilarna i karossen (två per del) från boxens främre del. 16 •För in de två järnslangarna (en per del) så som visas på bilden. 17 •Fäst boxen genom att skruva fast de tre medföljande skruvarna. Observera att mittskruven ska skruvas fast så som visas på följande bild. 18 •Tryck på stiftet för att få hjälp med att ställa hålen där skruven passerar i linje med varandra. 19 •Innan man monterar sidoskydden ska man kontrollera ritningen för att på ett korrekt sätt koppla gallren till deras hållare. 20 •Förena gallret med hållaren med hjälp av den nedre ringen, enligt vad som visas på bilden. 21 •Slutför kopplingen genom att föra in den övre ringen; se till att den främre delen av gallret förs in korrekt. 22 •Del A visar gallret med den främre delen ej monterad. Del B visar gallret korrekt monterat. 23 •Skruva loss de 2 övre skruvarna, som visat i bild, och lossa karosseriets sidopaneler. 24 •För in sidoskydden så som visas på bilden och var noga att montera delarna med grillen som sticker ut utanför. Avsluta fästningen genom att trycka skydden framåt till det klickar till. 25 •Sätt tillbaka karosseriets sidopaneler i de två punkter som visas i figuren för att fästa dem. 26 •Fäst vagnskorgens övre profiler med de medföljande skruvarna. 27 •Fullfölj fästningen av boxen genom att skruva fast de två skruvarna på kabinens insida. 28 •Bakre skärm:

• A - plats där karossen ska fästas

• B - plats där järnslangen ska föras in

• C - plats där avgasröret ska föras in

• D - kilar för fästning till karossen 29 •Placera den bakre skärmen genom att förena de olika punkterna som är markerade med bokstäverna A B C 30 •Lyft den bakre skärmens högsta del för att underlätta fastsättning av kilarna för fästning (D). 31 •Fäst den bakre skärmen genom att skruva fast de två skruvarna så som visas på bilden. 32 •Fullfölj fästning av den bakre skärmen genom att skruva fast skruven under avgasröret. 33 •Sätt i kapoteringsskyddets vertikala rör (till höger och vänster) i den övre delen av chassit (bakom sätena) och tryck med kraft. OBS För att särskilja på höger och vänster, ska matningsrörets hållare sitta på långt avstånd från underdelen med MONTERINGSINSTRUKTIONER 78 •Sänk sätets sittdyna. 79 •Skruva fast säkerhetsskruven. Upprepa denna procedur för det andra sätet. 80 •Montera vindrutan. Detalj A visar den monterade vindrutan. 81 •Fäst gallret i röret med 3 skruvar. 82 •Placera vindrutan på motorhuven och haka fast den med de tre centrala kilarna. 83 •Fäst vindrutan i fordonet med skruvarna. 84 •Tag bort skydden från den bakre axeln. 85 •För in axeln på fordonets bakre del så som visas på bilden. 86 •Sätt på drivkretsen på insidan av ett av de två större hjulen. 87 •Sätt på hjulet på axeln med drivkretsen vänd mot fordonet. 88 •Sätt på en underläggsbricka på axeln. 89 •Fäst hjulen genom att med den medföljande nyckeln skruva fast en av de fyra medföljande muttrarna.

• Upprepa monteringsarbetet för det bakre hjulet på den andra sidan. Obs: utför arbetet med axeln på den andra sidan stilla, detta sker med hjälp av den andra medföljande nyckeln. 90 •Tag bort skydden från de främre axlarna. 91 •Sätt på en underläggsbricka på axeln. 92 •Sätt på ett av de två kvarvarande hjulen (vilka är smalare än de tidigare) på axeln. 93 •Sätt på en underläggsbricka på axeln. 94 •Fäst hjulet genom att med den medföljande nyckeln skruva fast en av de två kvarvarande skruvarna.

• Upprepa monteringsarbetet med det främre hjulet på den andra sidan. 95 •Tryck fast navkapslarna på de fyra hjulen.

FORDONETS EGENSKAPER OCH

ANVÄNDNING 96• RADIO - Lossa de två skruvarna så som visas på bilden för att ta ut den och sätta i batterier. 97 •Lyft med hjälp av ett verktyg den högsta delen av radions front för att dra ut den. 98 •Lossa skruven på batteriluckan. 99 •Sätt i två AA batterier 1,5V och kontrollera polernas riktning. Stäng batteriluckan. Obs: skruva fast skruven igen. 100•Sätt i antennen och radion i fästet på instrumentpanelen. 101•Radions funktioner:

• A - kontakt till er MP3-spelare. OBSERVERA!: Anslut MP3-spelaren (medföljer ej) till bilens radio med hjälp av en kabel vars längd INTE ÖVERSTIGER 150 cm.

• F - knappar för justering av digitalklockan 102•Komponenter i kabinen:

• E - växelspak (se bild 103 - 104)

• F - dryckeshållare (se bild 105)

• G - utrymme för MP3-spelare 103•VÄXELSPAK: fordonet är från början inställt till den första driftshastigheten (1 - se bilden). Det finns även en back (R) och en andra hastighet (2) som endast bör användas av förare med erfarenhet. För att kunna använda den andra hastigheten ska man lossa det röda stoppet på växelspaken. 104•Vrid stoppet 90° enligt vad som visas på bilden och sätt fast det med skruven igen. När man drar växelspaken bakåt kommer fordonet att kunna köras i den andra hastigheten. 105•DRYCKESHÅLLARE - Fordonet är utrustat med två dryckeshållare till burkar eller flaskor. 106•BOX och FJÄDRING - fordonets baksida är utrustad med en stor box att transportera saker i, och riktiga fungerande fjädringar på hjulen. 107•HJUL med REMSA i GUMMI Red Line Nitrile Traction™ - Hjulen är försedda med en gummiremsa för ett bättre grepp på alla typer av terräng och för en tystare och mer bekväm körning. 108•SÄKERHETSBÄLTEN - För att fästa säkerhetsbältet ska man föra in ändstycket på det längsta bältet i spännet på det kortare bältet genom att trycka de båda ändarna mot varandra. 109•För att lossa bältet ska man trycka på tryckknappen på spännet och samtidigt lossa de två delarna. 110•För att justera längden på säkerhetsbältet ska man flytta sliden så som visas på bilden. 111•TILLBEHÖR: släp som kan kopplas till fordonet (säljs separat).BYTE AV BATTERIET

VISAS PÅ BILDEN. 112•Lossa säkerhetsskruven till passagerarsätets sittdyna och lyft sittdynan; 113•Lossa kulhandtagen och tag bort sätet; 114•Lossa de två skruvarna på sätets bottenplatta. Koppla från kontakter till batteri och elektriskt system; 115•Drag ut sätets bottenplatta och drag ur kontakterna; 116•Byt ut batteriet.

• Sätt tillbaka sätets bottenplatta efter att kontakterna förts in i hålen. Återanslut kontakterna och sätt tillbaka sätet. 117•OBSERVERA: skruva alltid fast alla kulhandtag och skruvar.

BEHÖVER TA UR DET UR LEKSAKEN. 118•Koppla bort kontakten A på det elektriska systemet från kontakten B på batteriet genom att trycka på sidorna. 119•Sätt i batteriladdarens stickpropp i ett hushållsuttag genom att följa de bifogade instruktionerna. Anslut kontakten B till kontakten C på batteriladdaren. 120•Efter avslutad laddning, koppla bort batteriladdaren från hushållsuttaget och koppla därefter bort kontakten C från kontakten B. 121•För in kontakten B i kontakten A helt och hållet tills ett klickljud hörs.

• VARNING: efter avslutad laddning ska alltid alla kulhandtag och skruvar skruvas fast igen. 122•Batteriet kan laddas även utanför fordonet så att barnet kan fortsätta leka om ni har ett reservbatteri. PEG PEREGO
